一、电量计是什么

电量计IC 采集电芯电压、电芯温度、电芯电流等信息，通过库仑积分和电池建模等计算电池电量、健康度等信息，通过I2C/SMBUS/HDQ 等通信端口，与外部主机通信。

二、通信方式SMB

SMBus 和 I2C的主要差别是与各种时序要求相关。下面列举最重要的方面：

• SMBus 定义一个最小总线时钟频率 FSMB， 10 KHz。I2C没有明确任何最小总线时钟频率。
• 除了维持有效的总线吞吐量，该SMBus协议参数还可作为一个简单的检测总线空闲条件(除了或代替检测每个STOP条件)和实现比特位超时的方法。
• SMBus 定义一个数据保持时间，即从 SMBCLK 下降沿之后，SMBDAT仍然必须维持至少300ns有效。这在 I2C协议中定义的保持时间为0。* * SMBus 时钟最大频率定义为100 KHz。I2C提供多种不同速率模式操作，Standard模式最高频率达到100 KHz， Fast模式为400KHz，Fast Plus为1 MHz，而 High-speed高达到3.4MHz。
• SMBus 定义一个时钟低电平超时 TTIMEOUT，最大为35ms。I2C并没有明确指定任何超时限制。
• SMBus 明确 TLOW：SEXT，即SMBus 从设备的累积时钟低扩展时间。I2C没有类似的规定。
• SMBus 明确 TLOW:MEXT，即SMBus主设备的累积时钟低扩展时间。I2C没有类似的规定。

三、通信盒子

TI目前提供了两款通信盒子(EV2300 ，EV2400)，供不同的电量计IC与上位机通信。通信盒子上提供了SMB,I2C,HDQ三种通信接口，不同的电量计IC 可以根据自己的通信方式，选择不同的接口。
EV2300 在接入64 位电脑系统时要单独装驱动。 点击下载
EV2400在接入电脑时会自动装驱动, 它兼容性更广，兼容使用EV2400。

四、BQSTUDIO

BQSTUDIO 是 TI 官方提供的上位机软件，通过专用通信盒子，与电量计IC 相连，能够读取电量计IC 测量到的数据。打开BQSTUDIO ，如果在左下角提示No free adapters are available for use on this system，如果确定usb 线没异常，应该就是通信盒子（EV2300）的驱动没装。

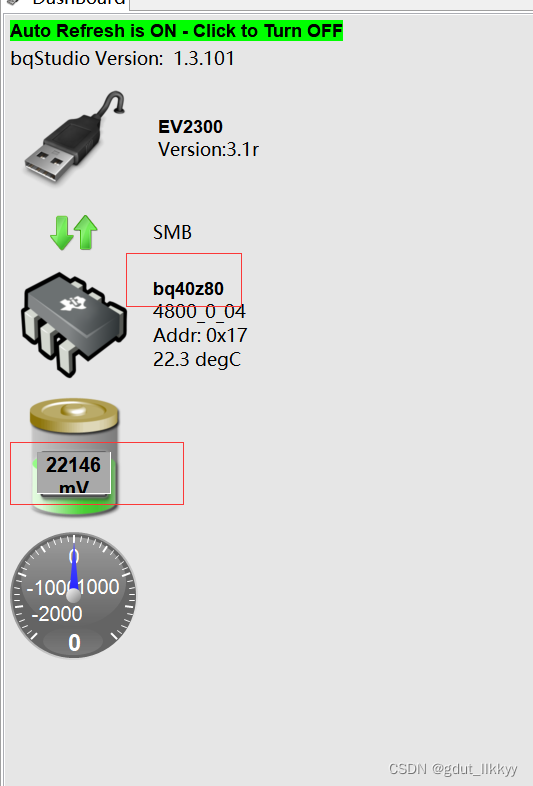

正常打开BQSTUDIO 的显示如下：

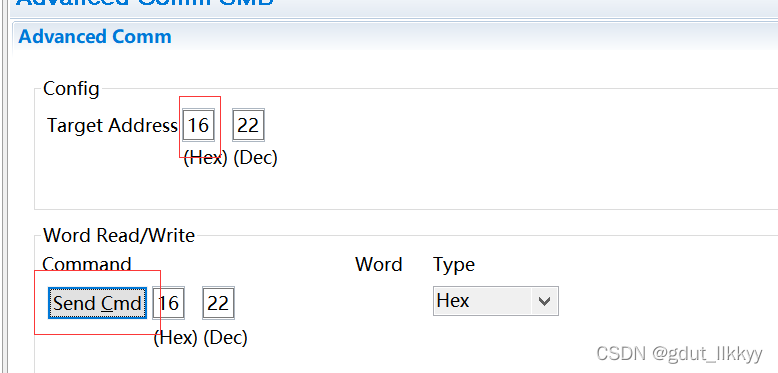

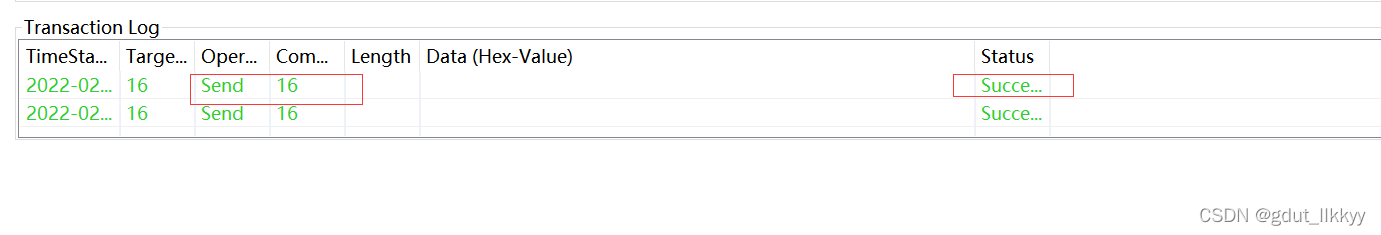

在BQSTUDIO 工具栏可以选择Advanced Comm SMB , 可以给电量计IC ，发送命令，read word，write word等等。

我这里没有深入研究BQSTUDIO 的功能。我自己通过mcu 读取电量计数据时，没读取成功。这里我的目的是为了捕获通信盒子和电量计的IC 的通信过程，用以优化我代码中的bugs。

修复代码的问题点

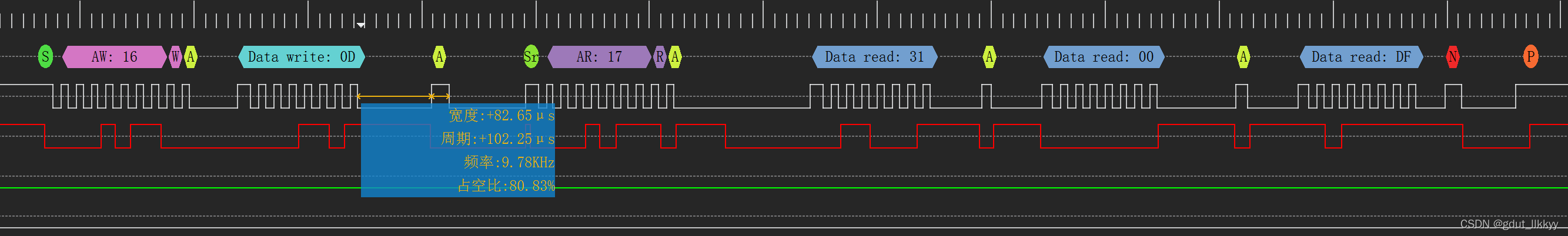

这里捕抓了通信盒子和电量计的通信过程

分析了一下，发现与自己代码中的不同点在于。我代码中在第9个sck 周期，等待电量计IC 回复的时间太短。延长一下这个时间，问题解决。
