RS232和RS485的协议原理及应用

一、RS232协议

RS232协议是用于串行通讯的标准，该标准规定采用一个标准连接器，标准中对连接器的每个引脚作用加以规定，还对信号的电平加以规定，如图所示：

RX232接口一般只使用RXD、TXD、GND三条线。
RX232信号规定逻辑“1”的电平为-5到-15v，逻辑“0”的电平为+5到+15v。传输距离一般可达15m
由于处理器产生的信号一般是TTL信号，所以需要一个电平转化的芯片MAX232，来进行把TTL信号和RS232信号之间相互转化。

RS232存在的问题

1、接口信号电平值较高，易损坏接口电路的芯片，与TTL电平不兼容，需要用到电平转化芯片，才能与TTL电路连接。
2、通信速度低
3、易产生共模干扰,抗噪声干扰性弱
4、传输距离短（15m）

二、RS485协议

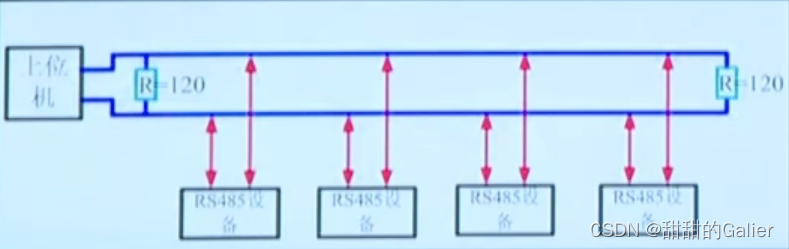

远距离条件、电子噪声大的环境下有效传输信号，允许连接多个收发器，即具有多站能力，RS232和串口都是点对点通信，而RS485可以建立一个设备网络。如图：

RS485规定采用差分信号（两根信号线描述高低）进行数据传输，可以有效减少共模干扰。
用双绞线，两线制，总线式拓扑结构，在同一总线上可以同时存在多个节点。由于采用两线制，数据的接收和发送都要使用这对差分信号线，发送和接收不能同时进行，所以是半双工通信方式，而串口和RS232都是全双工。
RS485的优势
1、接口电平信号较低，不易损坏接口电路芯片，与TTL电平兼容，方便与TTL电路连接。
2、通信速度快
3、抗干扰能力强
4、传输距离远（1500米）
5、可实现多节点组网
