浙江大学城市学院实验报告

文件下载：https://download.csdn.net/download/OwemShu/83601123

一、实验目的

1. 理解动态路由的作用和原理；
2. 掌握的RIP协议和OSPF协议的配置方法。

二、实验设备

Cisco 2911路由器 3台；PC机 3台。

Serial模块，串口线和双绞线若干。

三、实验步骤

1. RIP路由信息协议实验

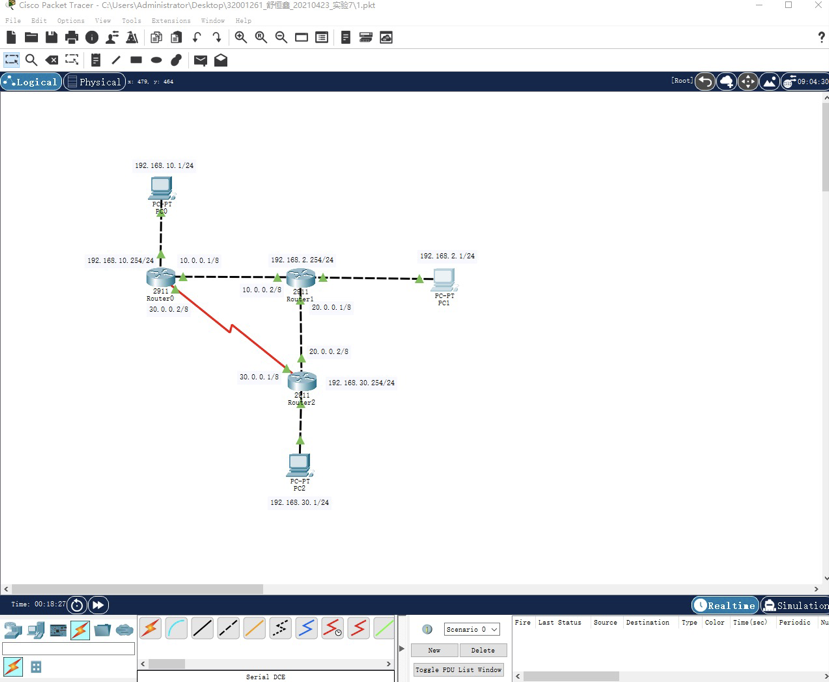

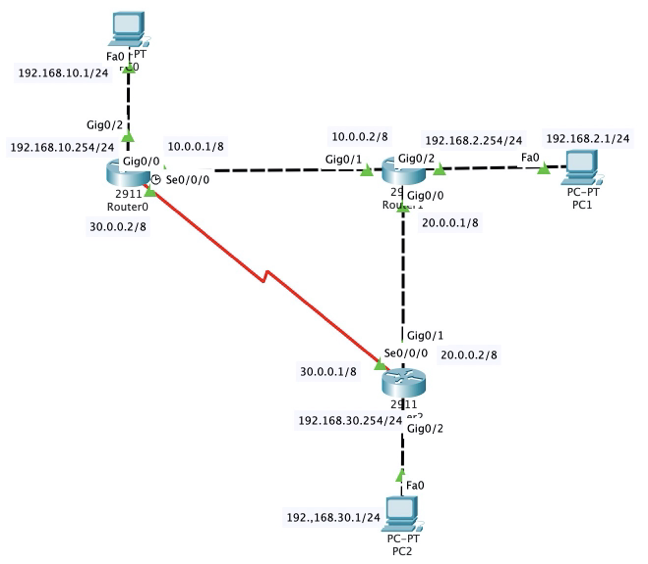

1.1**根据要求完成拓扑图，并对各端口IP地址等信息进行详细标注，请将路由器Router1改名为自己姓名缩写，**截图如下：

1.2根据拓扑图配置各路由器主机名、各接口和各PC的地址:

路由器R0的配置命令的响应

路由器R1的配置命令的响应

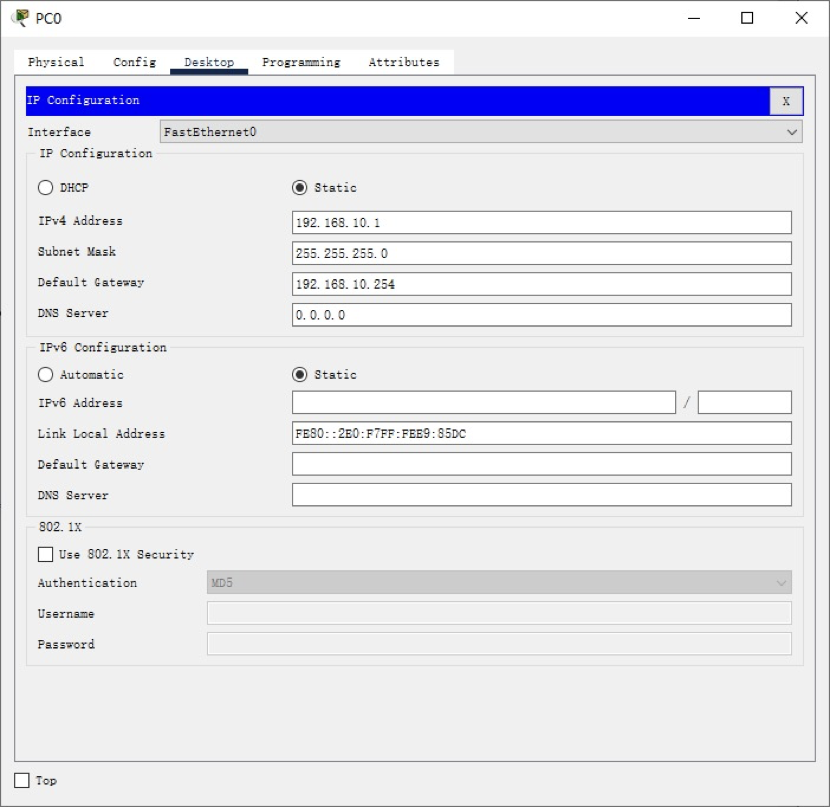

PC0的地址配置界面截图：

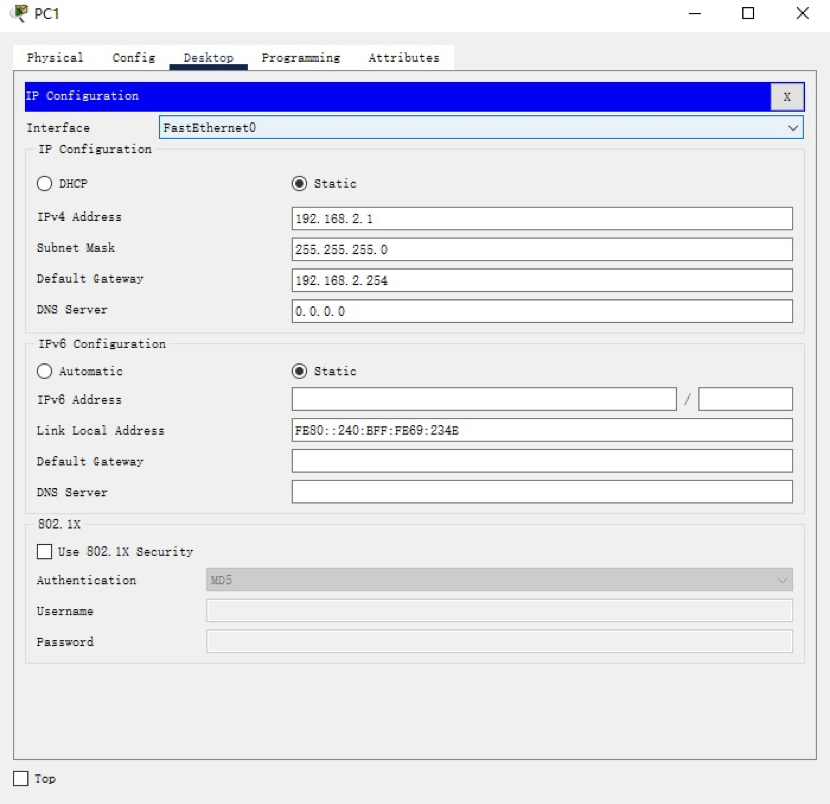

PC1的地址配置界面截图

1.3使能各路由器的RIP协议，并配置需对邻居路由器宣告的网络地址。

路由器R0的配置命令的响应

路由器R1的配置命令的响应

路由器R3的配置命令的响应

1.4查看各路由器的路由信息表：

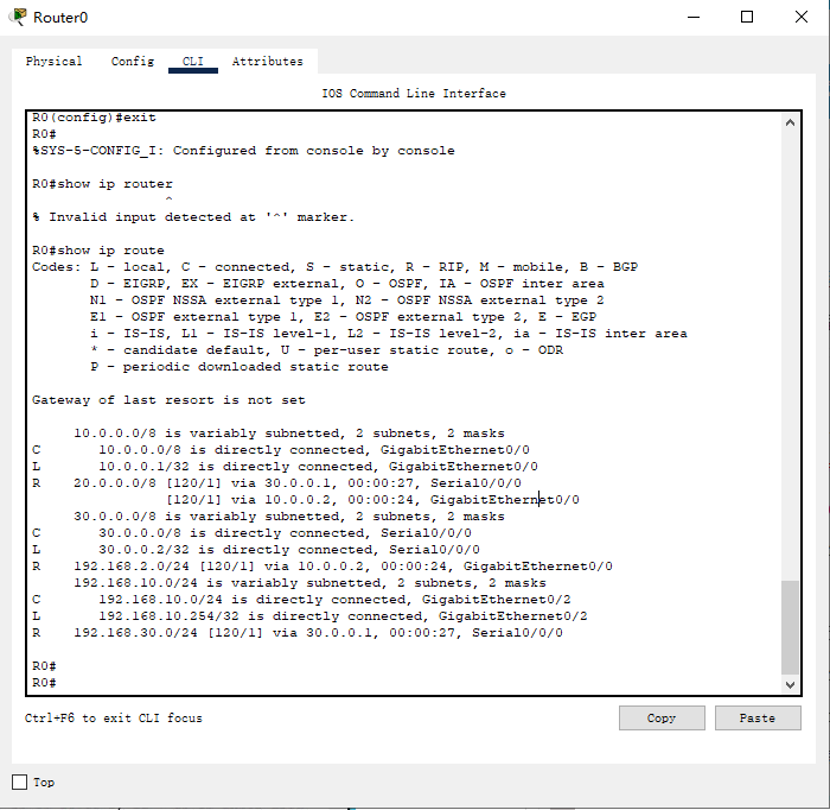

R0路由表截图

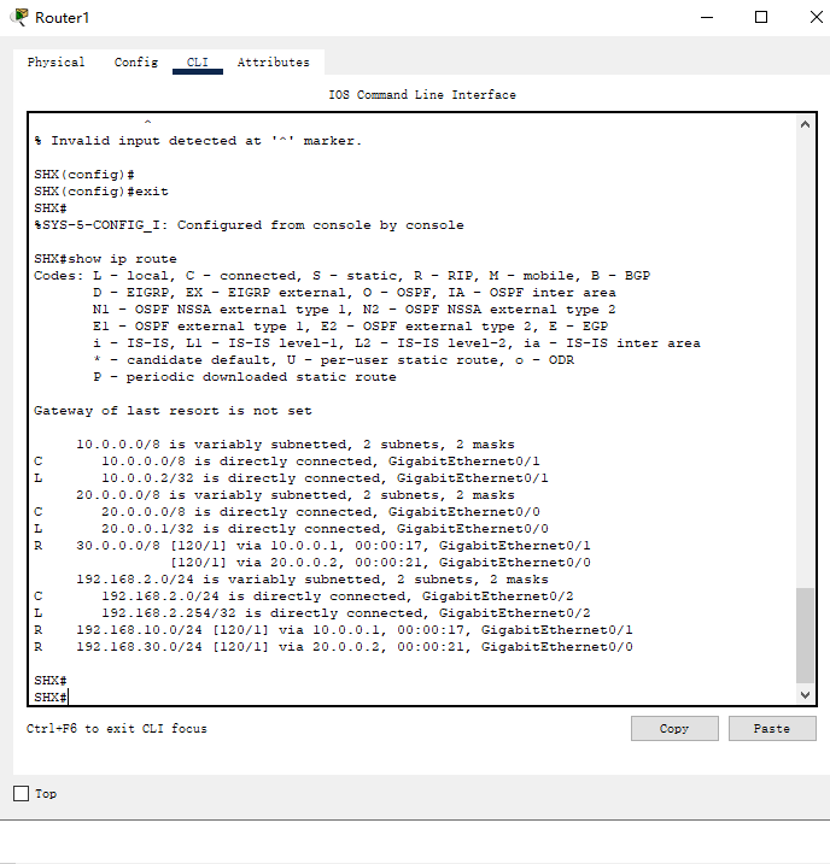

R1路由表截图

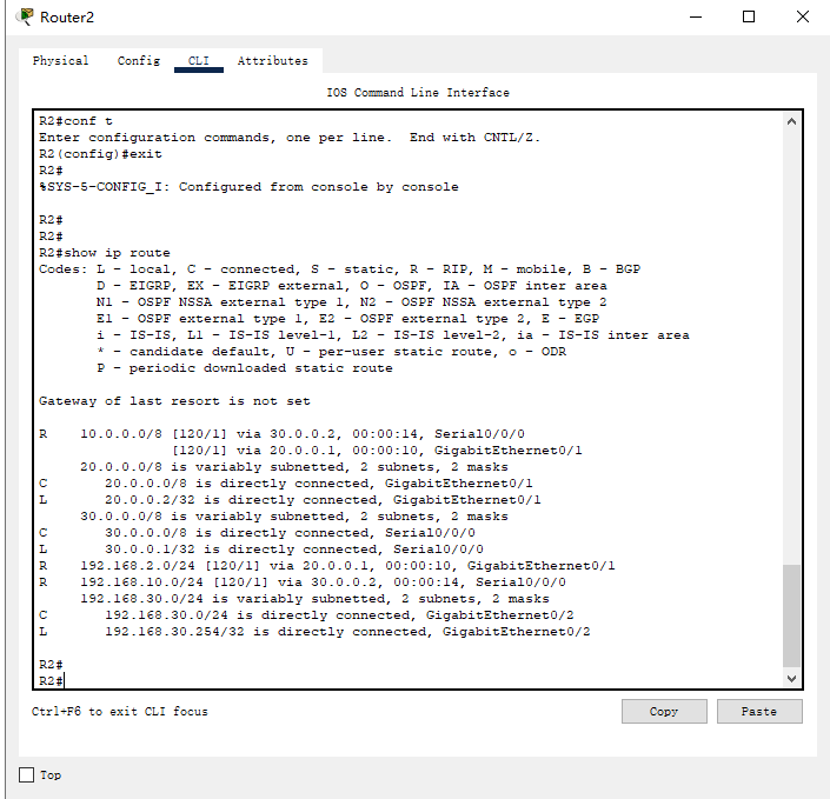

R2路由表截图

1.5添加简单PDU，查看ICMP包及应答包的传输路径

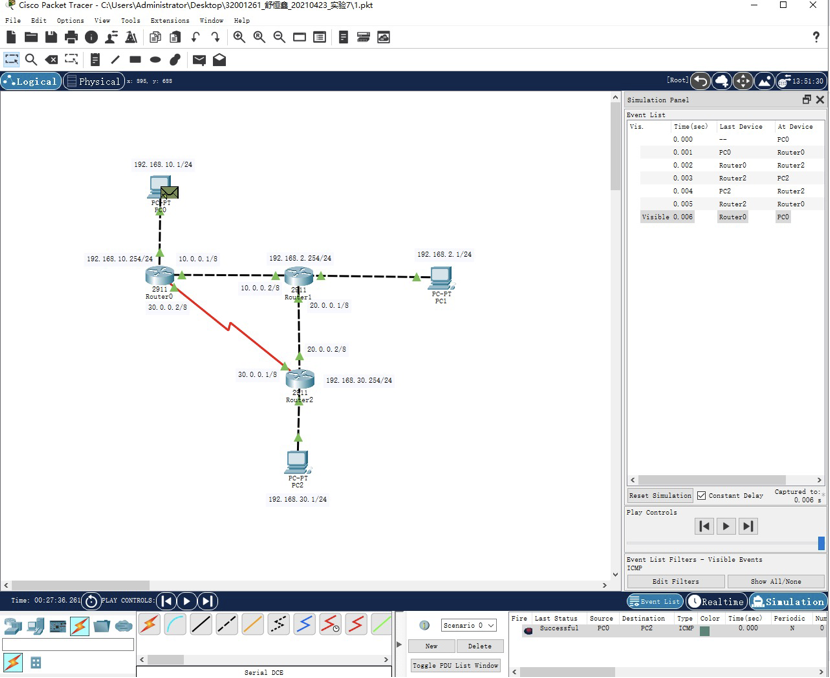

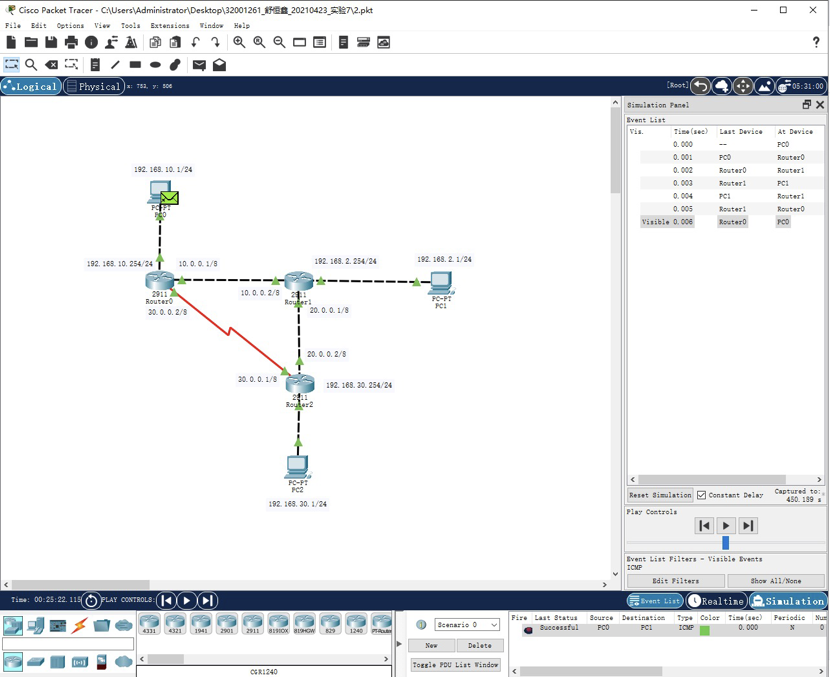

从PC0到PC2的简单PDU传输过程截图：

填写下表：

1. 6分析路由情况

在RIP协议中，路由优先选择跳数最小的线路，例如即使R0->R2之间的线缆带宽远小于千兆网线，路由器依然会走最少跳线路。

2. OSPF****最短路径优先协议

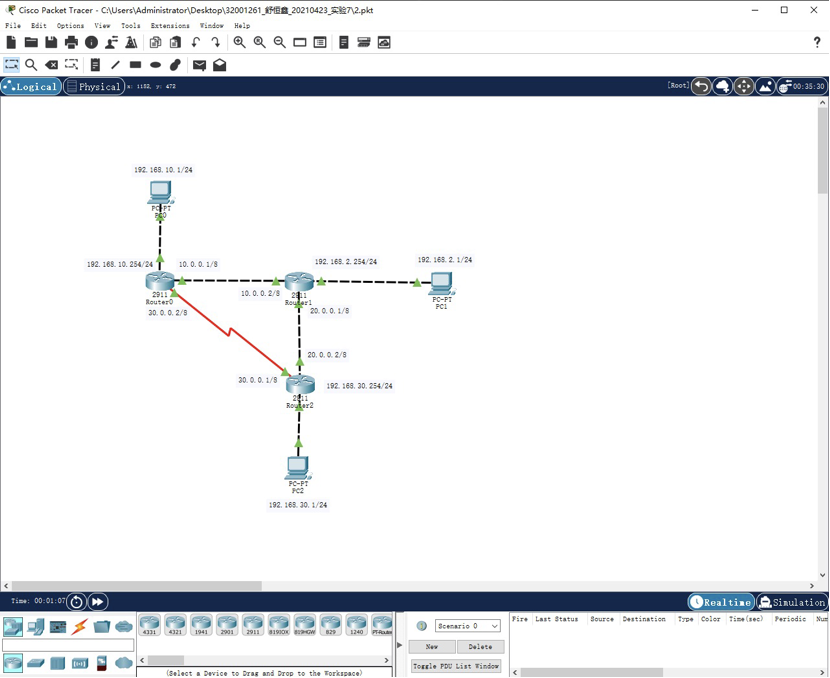

2.1**根据要求完成拓扑图并对各端口IP地址等信息进行详细标注，请将路由器Router2改名为自己姓名缩写，**截图如下：

2.2 根据拓扑图配置各路由器主机名、各接口和各PC的地址:

路由器R0的配置命令的响应

路由器R1的配置命令的响应

PC0的地址配置界面截图：

PC1的地址配置界面截图

2.3使能各路由器的RIP协议，并配置需对邻居路由器宣告的网络地址。

路由器R0的配置命令的响应

路由器R1的配置命令的响应

路由器R3的配置命令的响应

2.4查看各路由器的路由信息表：

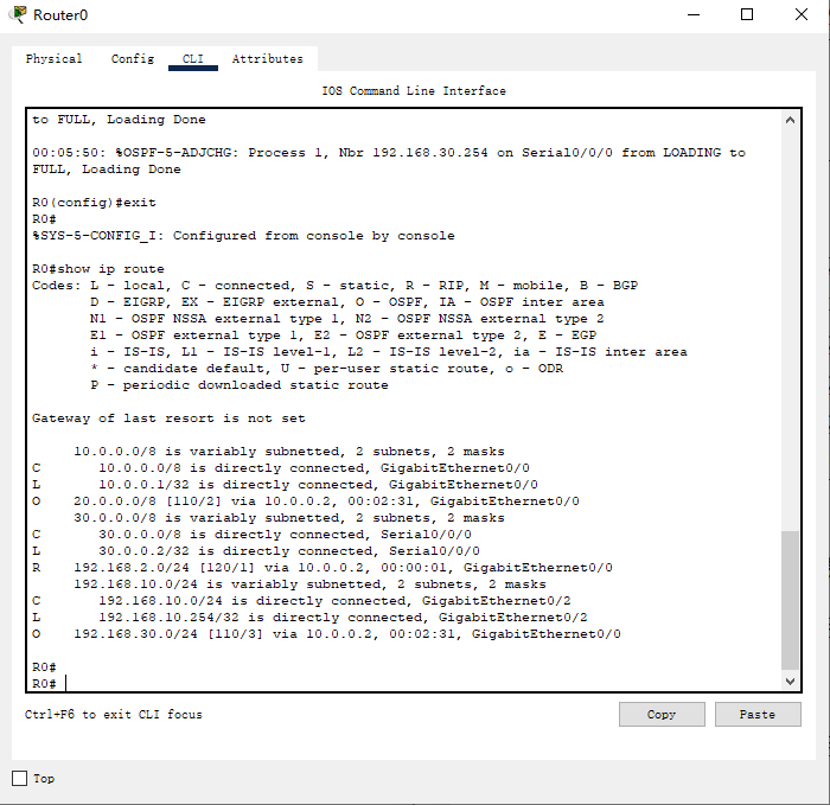

R0路由表截图

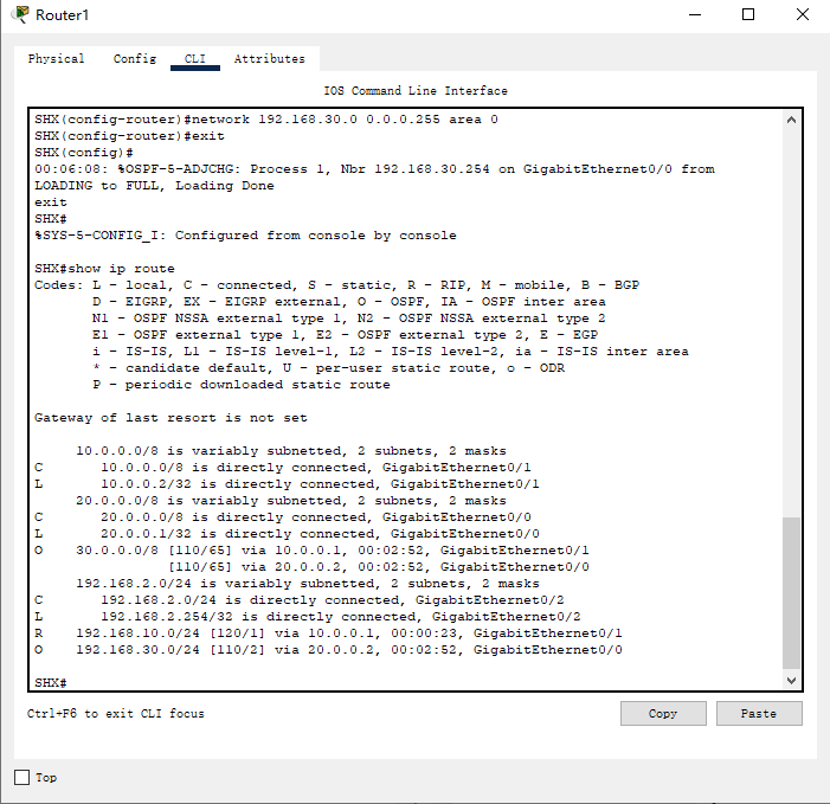

R1路由表截图

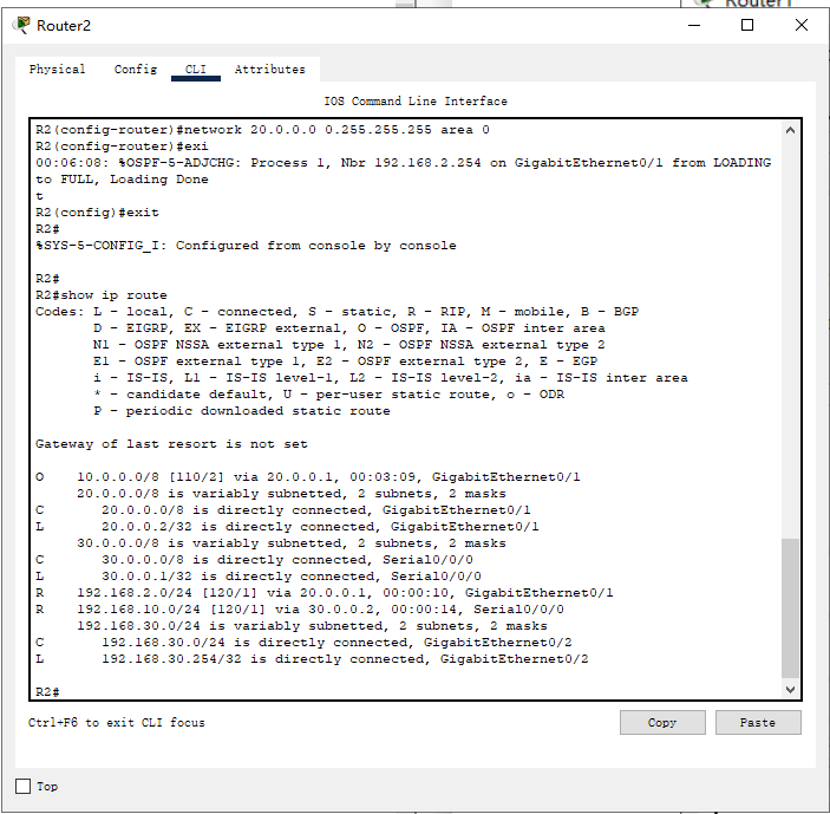

R2路由表截图

2.5 添加简单PDU，查看ICMP包及应答包的传输路径

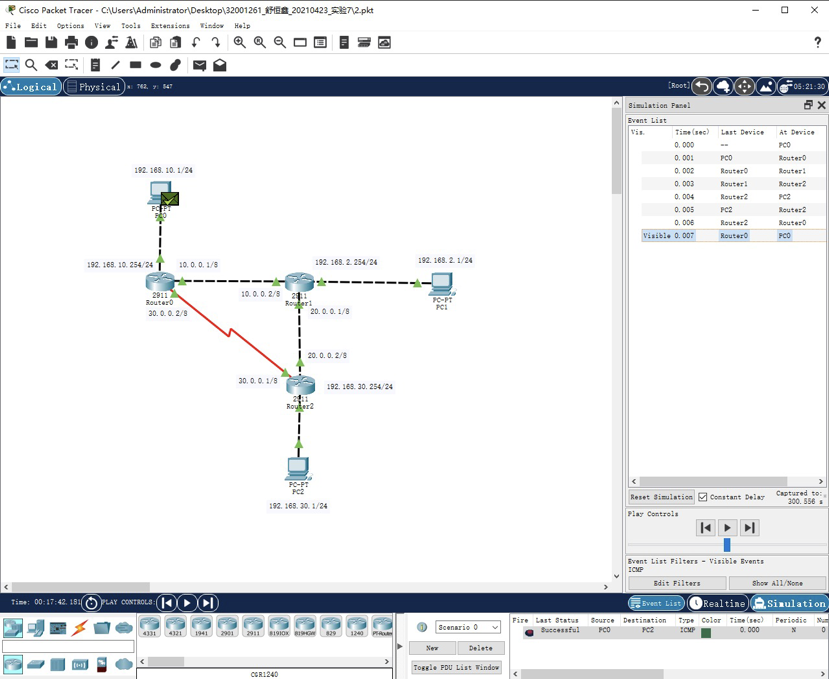

从PC0到PC2的简单PDU传输过程截图：

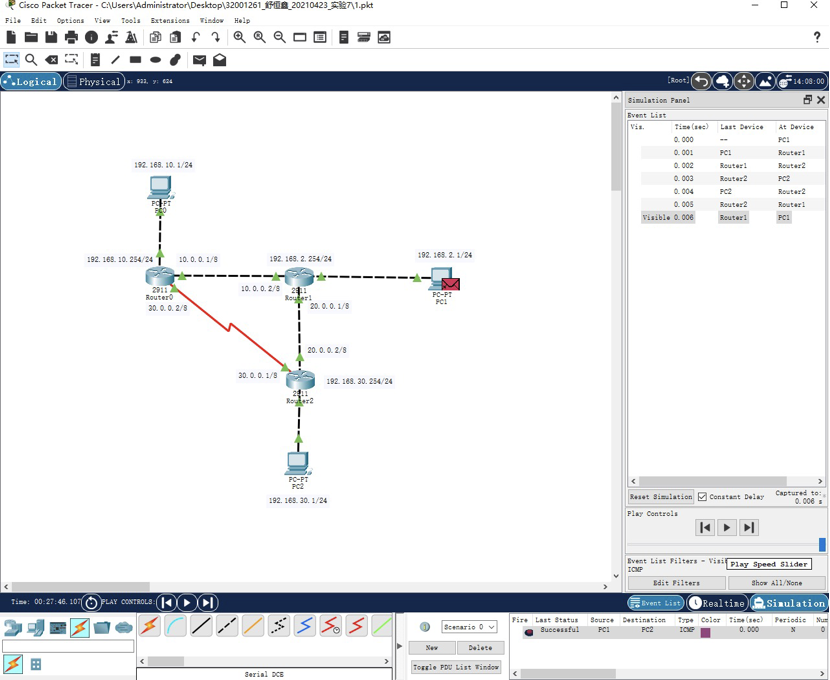

从PC1到PC2的简单PDU传输过程截图：

填写下表：

2. 6分析路由情况

OSPF协议相较于RIP协议，路由转发的时候优先选择带宽高的线路。例如在R0到R2的转发过程中，OSPF选择了跳数更多的千兆网线，而返回应答信息时走了跳数少的线缆。
