一、路由

1、什么是路由？

寻找从源到该组的目的地的端到端路径的网络范围的行为称为路由,路由器在OSI参考模型第三层运行,即网络级数据集中继设备。

2. 使用路由器的理由

• 根据路由表转发数据
  ​​​​

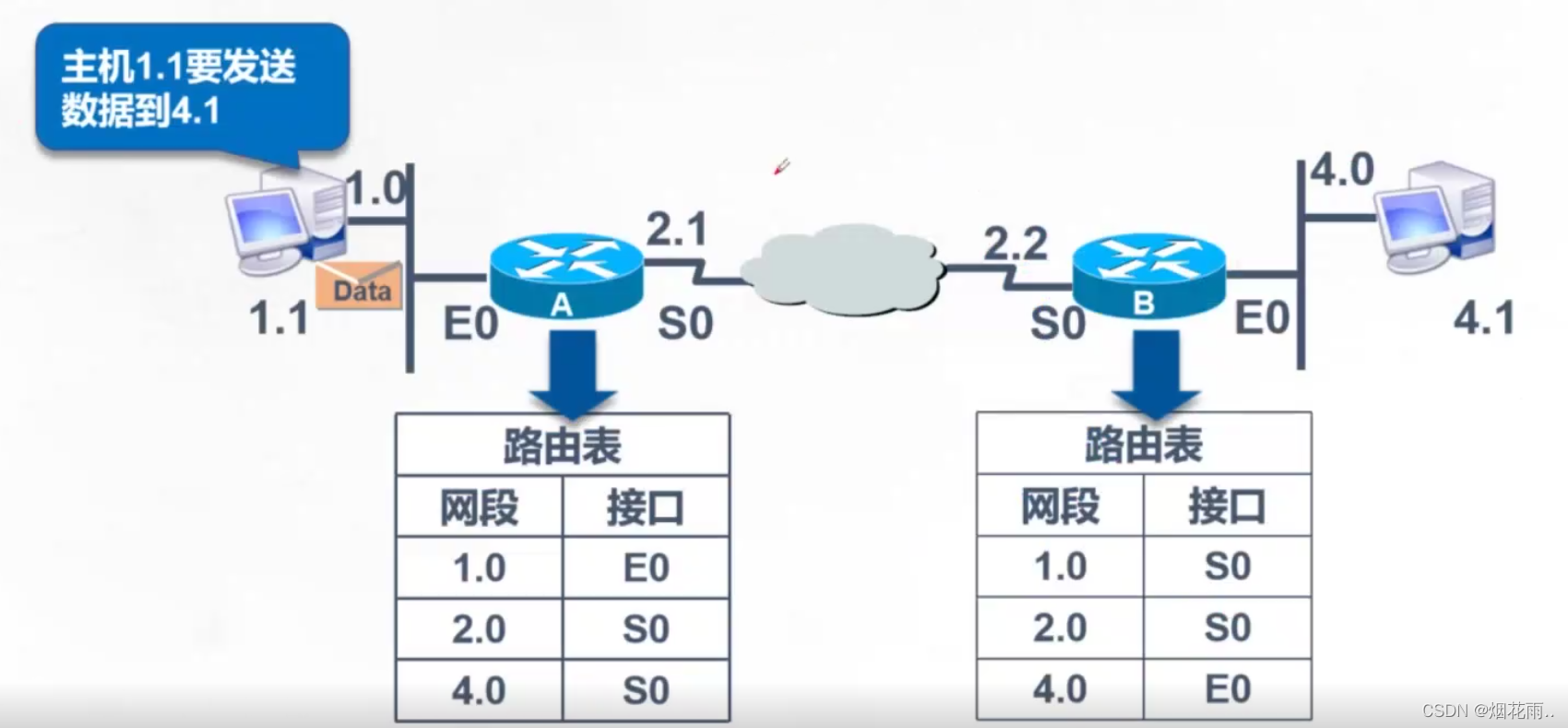

  E0表示主机1.1网关。
  进程:主机1.1 将数据发送到 4. Router A 将数据从路径图传送到 S0 路由器 B,以获取数据包,查看软件包的目标地址,并定位软件包中接收的路由器主机4.1

3、什么是路由表

路由表

• 在路由器中,它记录一系列路线入口。
• 路由器,根据路径图选择一条路径。

路由表的形成

• 直接网络部分:配置IP地址、港口状况和直接路线形成。
• 非直连网段​

路由表的样式：

固定或动态路线必须加入非定向网络部分的路线数据库。

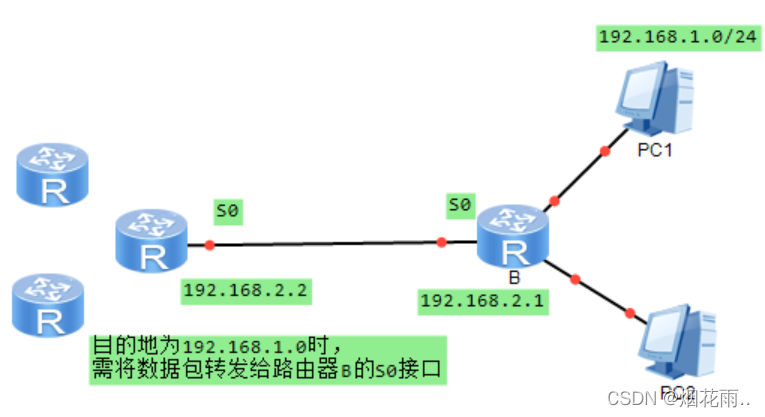

4、静态路由

• 管理员手工配置,只有一条路
• 缺乏灵活性

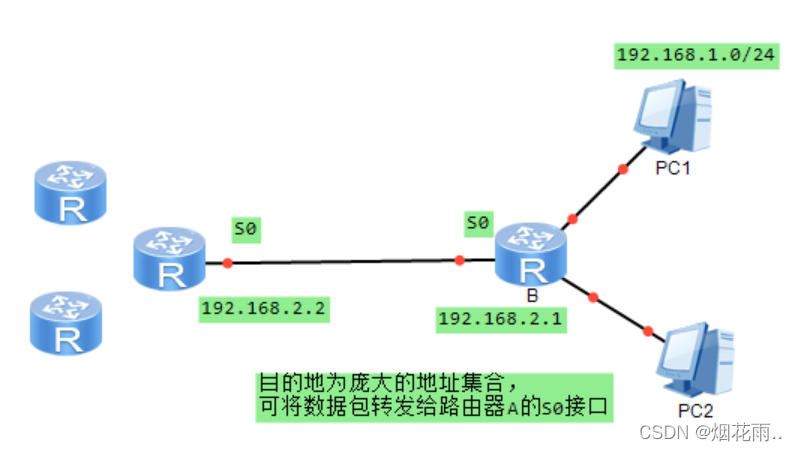

5、默认路由

• 当路由器无法在路由器表格中定位目标网络的路线条目时,它们会将请求发送到默认路线界面。

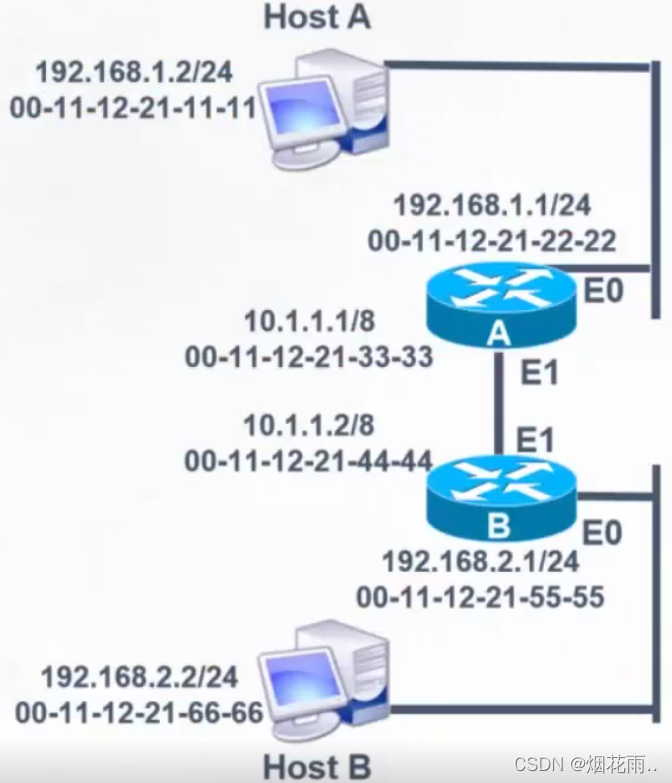

二. 由路由器发送的数据包的汇总

1、源目标地址变化

IP IP IP IP IP IP 目的 IP IP IP IP IP IP IP IP IP IP IP IP IP IP IP

MAC 11-11是来源,MAC 22-22是目的。

最初解开E0网关的 MAC 地址。 执行第一个封装 。

首先打开信封,然后检查包件的目标IP, 核实路径,验证传输路径, 并发送到路由器B。

对于第二个封装装置,ARP无线电台解构了弹射B E1的MAC地址。

IPIP目的来源

MAC 33-33 MAC 44-44 MAC 33-33 MAC 44-44 MAC 34-44 MAC 33-33 MAC 33-33 MAC 33-33 MAC

首先解包, 然后将 IP 数据包视为自己的直接网络段, 并将其传送到主机 B 到 E0 中 。

ARP最初的广播解码主机B的MAC地址 进行第三封装

IP IP IP IP IP IP 目的 IP IP IP IP IP IP IP IP IP IP IP IP IP IP IP

来源为MAC 55-55,目的为MAC 66-66。

数据包不向主机B提供,直到应用程序级别。

最后,路由器的IP地址总是一样。MAC地址总是在变化。

2. 路由器对开关

• 路由工作在网络层
  根据 Routing 表格发送数据 。
  路由选择
  路由转发
• 交流在数据链一级进行。
  根据MAC地址表发送数据。
  硬件转发

三、总结

软件包经过路由器, MAC 地址被重新封存。 路由器使用路径图转发数据包, 转换器则使用 MAC 地址表转发数据框。 静态路径需要双向跳跃设置 。
