静态路由原理与配置

路由器的工作原理

路由概述
路由

• 从源主机源向目的地主机传输数据


• 根据路由表转发数据

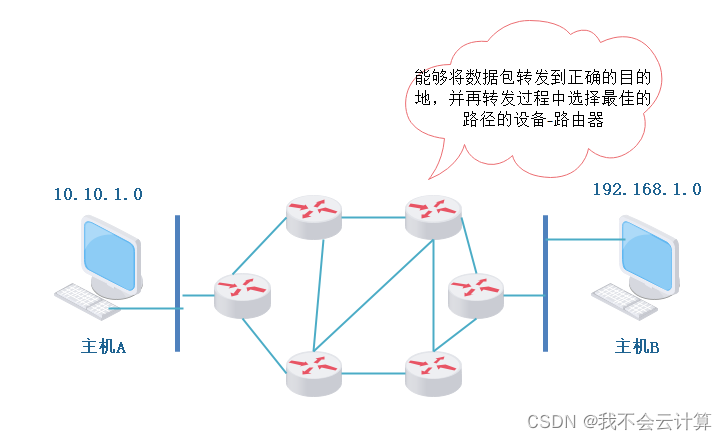

  路由器是什么？
  能够将数据有效载荷传送到正确目的地的设备,并在整个传输过程中确定多个网络之间通信的最佳途径。
  若干路由器将主机A和主机B所在的网络分开。当主机A和主机B通过这些中间路由器进行通信时,就会发生这种情况。这是一个关键问题:如何选择通往目的地的道路?从A到B有几条路可以搭建包裹但是很显然，在某个时候,它们总是最好的途径。因此，有必要增加因特网用户的数量,以便尽可能迅速地进入因特网。需要找到从源主机主机到目的地的最佳路线。从数据收集到转让,这就是路由技术。

路由器的工作原理
根据路线表发送数据:
接受数据包 - 显示目的地地址 - 搜索转发端口的路线列表 - 将数据发送到端口

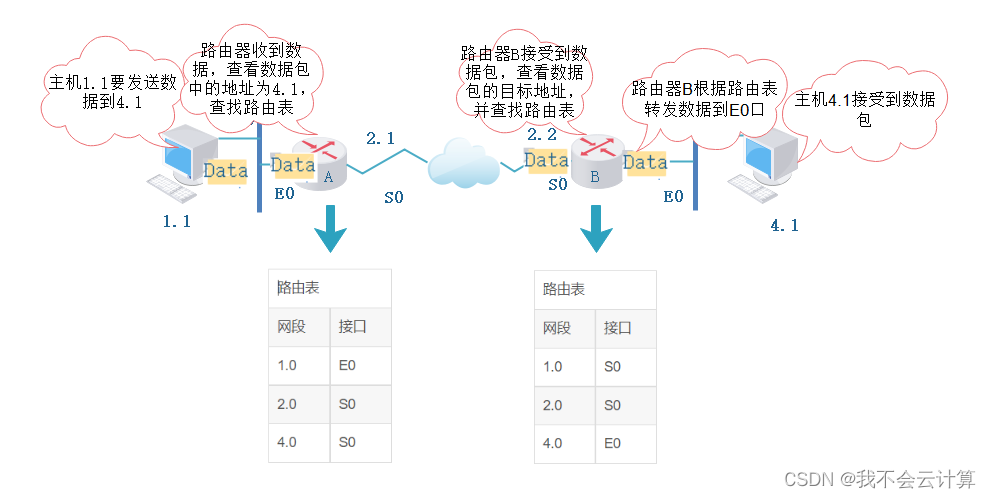

路由器工作过程

1. 1.1 主机要发送数据包到主机4.1, 因为 IP 地址不在同一部分, 主要选项是将数据包发送到本节的网关路由器 A 。
2. 数据包已送交路由器。检查软件包初始部分的目标 IP 地址 。同时,寻求你的个人行进图。软件包的目标IP地址是 4# 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1属于4.0网段，4. S0接口是0链接的接口。于是，S0 接口的数据包由路由路由器 A 传送。
3. 网络中的每个路由器都采用这一程序,直到到达路由器B为止。 路由器B是用同样的传输方式从E0传输的。 1 主机收到这一数据包。

与网络部分的主机通信与与各部分的主机通信之间的区别在于,主机直接用同一部分搜索,而数据包则通过各部分提供给网关。

考虑以下交换转发原则:

• 开关到Mac地址和路由器到路由器到路由器;
• 如果在Mac地址列表中没有同等的条目,交流会在该区域广播红色广播,如果无法找到该条目,路由器将立即失去该条目,如果无法找到,则返回无法获取的信息。
• 总机所在的网络是一个广播区,路由器将它分开。
• 第二层的开关将数据框架转发到Mac地址,三楼路由器将数据包转发到路由表。
• 局域网使用开关,广域网使用路由器。

路由表的形成

路由表

• 在路线列表中保存一组路径条目 。
• 路由器根据路由器的图表选择路径。
• 网络段的 IP 地址和相应的下一个跳跃 界面有一个界面编号 。

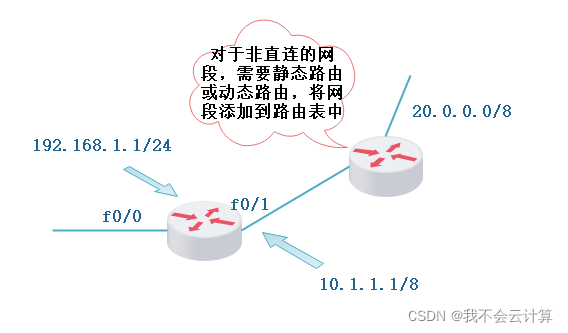

路由表的形成

• 直接网络段: 与路由器直接连接的网络的一块。 设置 IP 地址, 端口 UP 状态, 并创建直线 。
• 非直接网络部分:与路由器没有直接联系的网络部分,必须由静态或动态路由器加入路线表。

静态路由和默认路由

静态路由

• 管理员手工配置,只有一条路
• 由于缺乏灵活性,无法适应网络变化

静态路由器往往在小型网络中使用,那里的拖网结构相对稳定,如果网络拖网改变,管理人员必须手工修改。

注:它是单向的,因此,如果要将静态路线配置成路由器上额外的网络部分,则需要双向设置。

例如,路由器A是用静态路由器建造的,静态路由器只能通知路由器A如何进入网络的某一区域。如果路由器B接到通知,将数据包传送至与路由器A连接的网络,路由器B也必须配置网络。

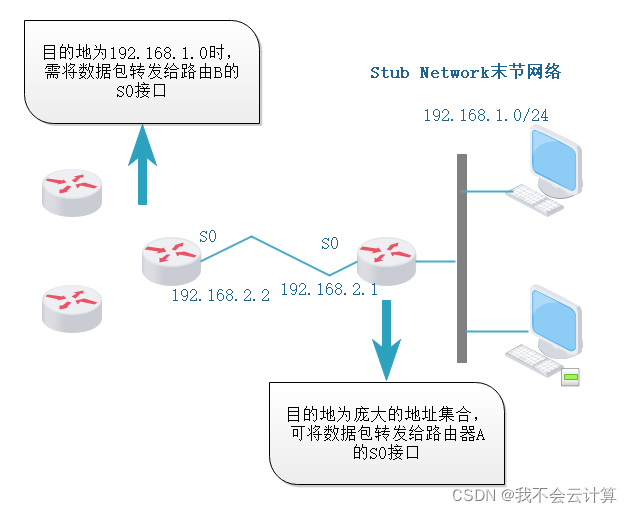

默认路由

• 当路由器无法在路由器表格中定位目标网络的路线条目时,它们会将请求发送到默认路线界面。

注:默认路线是一种特别静态路线,优先级别最低;如果还有静态路线,他首先与静态路线匹配。

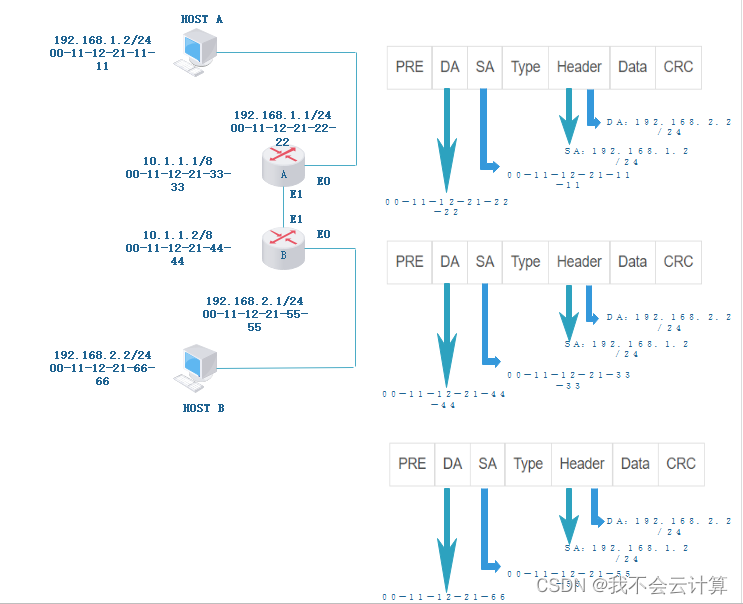

路由器传输数据包是封装的。

源目地址变化

1. IP 来源: IP 目的地 :
   MAC 11-11是来源,MAC 22-22是目的。
   ARP 广播首先解构 E0MAC 地址。 接下来是初始封装 。
2. 打开软件包,检查数据包中的 IP 地址,审查路径表,计算传输路径,并将路径B 指定给路由器B 。
   然后广播源BE1溶液的MAC地址,进行第二封装。
   IP 来源: IP 目的地 :
   资料来源:MAC:33-33 目的地:MAC:44-44
3. 首先解包, 然后将 IP 数据包视为自己的直接网络段, 并将其传送到主机 B 到 E0 中 。
   ARP最初的广播解码主机B的MAC地址 进行第三封装
   IP 来源: IP 目的地 :
   资料来源MAC:55-55 目的地 MAC:66-66

数据包不向主机B提供,直到应用程序级别。

摘要:在整个封装过程中,IP地址保持不变,但MAC处理的变化。

无法启动 Evolution 的邮件组件 。

• 静态路由的配置
  Router(config)# ip route network mask {address | interface}
• 默认路由的配置
  Router(config) # ip route 0.0.0.0.0.0.0.0 address

本章总结

• 数据包通过路由器经过路由器,而MAC地址又被封存。
• 路由器使用路径图转发数据包,而开关使用MAC地址表。
• 静态路线需要双向、逐行设置。
• 使用默认路由器简化终端路由器路由器图配置,使其简单高效。
