路由器的工作原理

路由器是什么?

路山器的工作原理

路由表的形成

静态路由与默认路由

路由器传输数据包是封装的。

无法启动 Evolution 的邮件组件。

本章结构

1. 使用路由器的理由

2、路由表的形成

3. 静态路线和默认路线

4、路由器传输数据包是封装的。

5、无法启动 Evolution 的邮件组件。

路由器的工作原理

路线(从源到目标主机的旋转过程)

他正在按照路线表传递信息

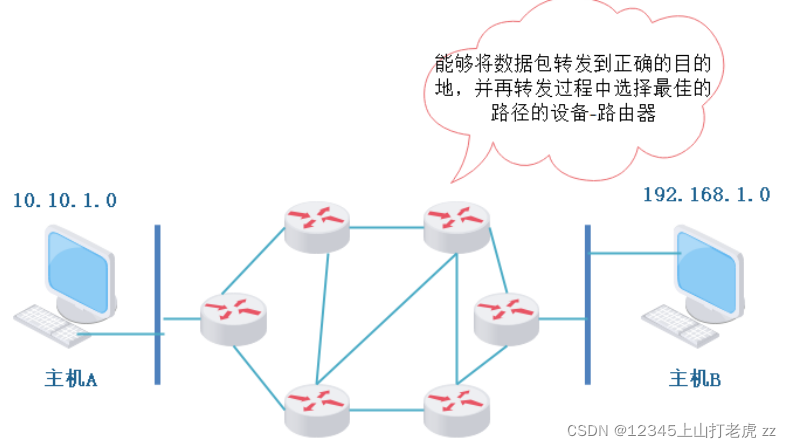

路由器是什么?

能够将数据有效载荷传输到正确目的地并确定整个传输过程中各网络之间通信的最佳途径的设备。

东道主A和东道主B被若干路由器与它们的网络隔开,两个东道主之间的通信通过这些中间路由器进行,提出了如何选择达到目标的最佳途径的关键问题。虽然从A到B有许多路径,但显而易见的是,在这些路径中将存在最快(快)路径之一,因此,为了最大限度地提高网络接入速度,需要找到从源到目标主机的最佳路径,从而传输数据,即路线技术。

路山器的工作原理

接受使用路线表的数据包; 检查目的地地址; 匹配路径表以发现转发端口; 并转发到此端口。

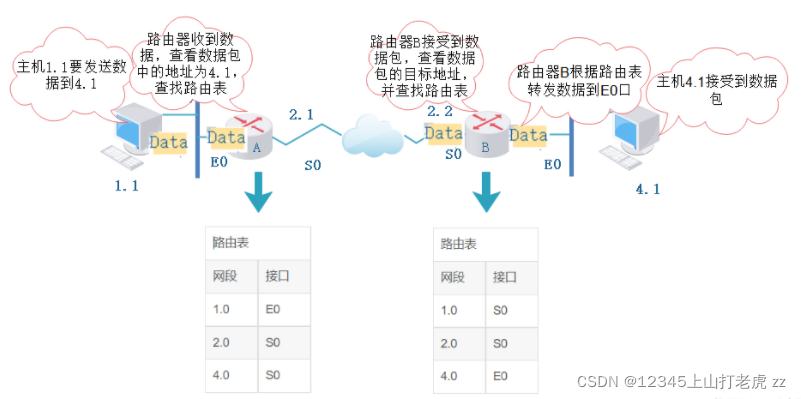

路由器工作过程：

1. 向主机主机主机发送数据包4.1, 因为 IP 地址不在同一部分, 主要选项是将数据包发送到此节的网关路由器, 将数据包发送到主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机, 主要选项是将数据包发送到此节的网关路由器。A。路由器 A 接收数据包,在包件 IP 地址的第一部分检查目标 IP 地址,并确定自己的路径图。软件包的目标 IP 地址是 4. 1, 4. 4. no. 路由器 A 在路径列表中发现了四条路径。 0 链接的界面是 S0 界面。此接口的数据包随后由路由器A传送。3. 网络中的每个路由器继续采用这一程序,在路由器B到达之前将数据提前,并使用相同的传输机制将E0.1数据从网络中传输。主机在网络中收到这一数据包后,采取这一步骤将数据提前至路由器B到达之前,并使用相同的传输机制将E0.1数据从主机收到这一数据包。

建议区分主机与网络部分的通信和主机与各部分的通信,用同一部分直接搜索主机,而不同部分必须向网关发送数据包。

考虑以下交换转发原则:切换器查看 Mac 地址表,路由器查看路由器工作表,但如果 Mac 地址表没有相应的条目,交换机会发送广播到区域内的洪水,路由器不会删除相应的条目,并返回一个无法获取的信息,因此路由器孤立广播区,开关所在的网络是一个广播区,该区域内仅发生洪水,不会淹没路由器:二楼的开关工作,二楼的中继数据库根据麦克地址表进行,三楼路由器,根据路由器转发数据集,开关通常在局域网内工作,路由器在广域网内工作。

路由表的形成

路由表

1. 路由器有一个线路入口库。

2. 路由器根据路径图选择一条路径。

路由表的形成

1、直连网段

配置 IP地址

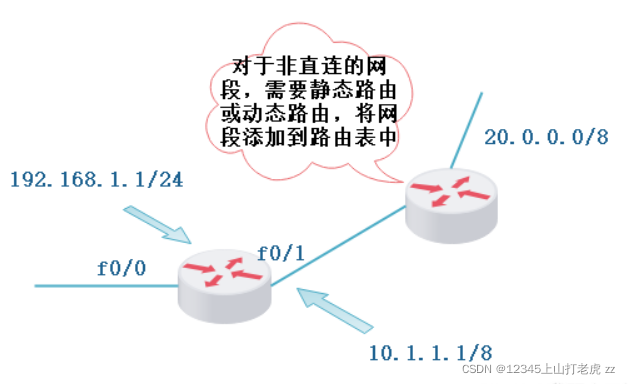

2. 显示非直接线段的数字。 (说明)

路由表
网段	接口
192.168.1.0/24	f0/0
10.0.0.0/8	f0/1

静态路由与默认路由

静态路由

1. 管理员必须手动设置,单向设置。

2、缺乏灵活性

静态路由是什么?

静态路由器必须按管理者设定的单向、单向、无法适应网络变化的逐行建造。一般来说,静态路由器是在顶层结构基本相同、网络规模不大的网络中人工设置的。

应当指出,这只是一种方式;如果要在通往其他网络段的路由器上建立一个静态路线,就必须按两个方向配置。在前一个例子中,在路由器A上建立了一个静态路线,仅告知它如何进入该路段,如果路由器B需要将数据包传送到与路由器A连接的网络,则必须在路由器B上配置。

然而,在连接互联网的同时,由于地址输入数量巨大,必须确定许多静态路线,但只有一个网络出口,任何数据集都必须从该出口中提取,而且是否有一个更简单的配置?默认路由。

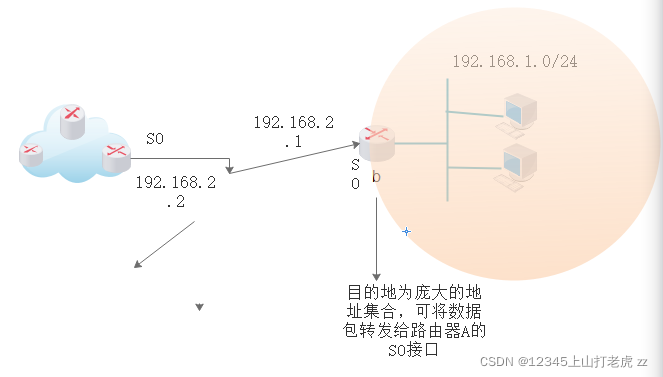

默认路由

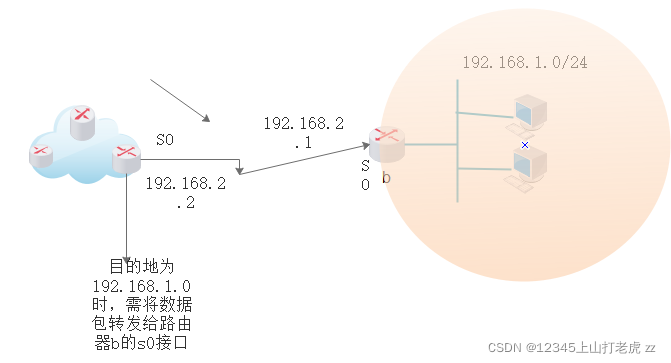

当路由器无法在路由器表格中定位目标网络的路线条目时,请求被发送到默认的路线接口(Stub 网络- Last section Network)。

当默认路由器无法在路由器表格中发现目的地网络的路径条目时, 它会将请求发送到默认路由接口。它是一个特定的静态路径, 优先级最低。如果同时找到静态路径, 它将优先于匹配静态路径。

路由器传输数据包是封装的。

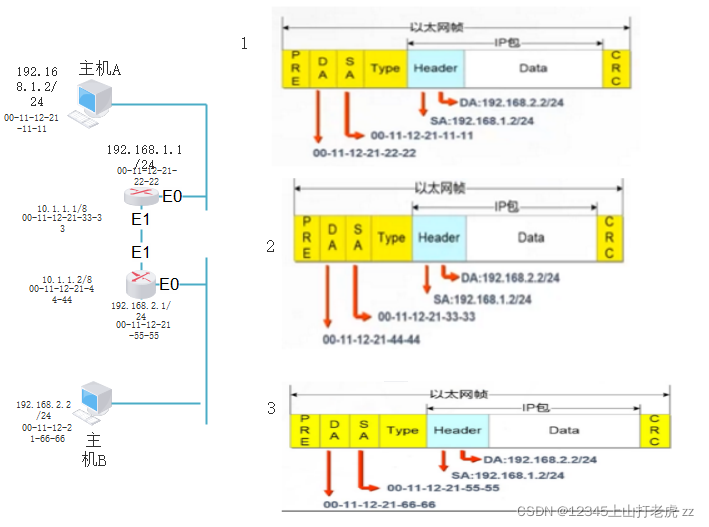

以下是从顶部路由器封装数据的程序:

1. ip 源 ip ip ip ip 目的 ip
MAC 11-11是来源,MAC 22-22是目的。
先从第一个开始 ARP广播分析E0MAC地址

2. 首先打开盒子,然后核查路线表,确定传输路径,并指定路线B。
ARP首先播报路由器的BE1MAC地址

IP 目标的 IP IP 来源

MAC33-33 MAC44-44 MAC33-33 MAC33-33 MAC33-33 MAC33-33 MAC33-33 MAC33-33 MAC33-33 MAC33-33
3. 首先解包,然后检查数据包本身的直接网络部分,然后将数据包通过E0发送到主机B至E0。
让我们从第三个开始,美国广播电视公司首先决定主机B的MAC地址。

IP 目标的 IP IP 来源

来源为MAC 55-55,目的为MAC 66-66。
4. 向B主机提供非封闭数据包,直至应用程序级别。
简言之,路由器的过程IP地址已经修改了MAC地址。

无法启动 Evolution 的邮件组件。

第一,最短、最直接的路线是什么?

首先是通过数据链层的自动发现,这一路径是一条直接链接;
第二种路线入口是静态手工界定的路线入口。

2. 实验一

实验原理：

固定路径是用户或网络管理员手工配置的信息。当网络的地形或连接条件发生变化时。管理员必须手动编辑路径信息。路由器仍然不适合大规模网络环境。当网络的地形和连接状态发生变化时网络管理员必须做出许多改变。无法判断是否发生了错误。不宜排错。
默认路径是一种类型。当路线表上没有与软件包目的地地址匹配的表格项目时,数据集使用默认路由条目的路径设置。在末梢网络中，默认路由器可以让路由器设置容易得多。减少网络管理员的负担当负载平衡和连接备用局域网和因特网接入时,可以使用这一系统。

实验目的：

学习如何设置静态路线。
允许以下跳跃技术配置静态路径。
学习如何建立静态路径连接。
掌握配置配置默认路径的方法
掌握配置配置默认路径的方法
在基本网络中安装静态路由器的同时,注意排除故障技术
现有一种基本网络优化办法。

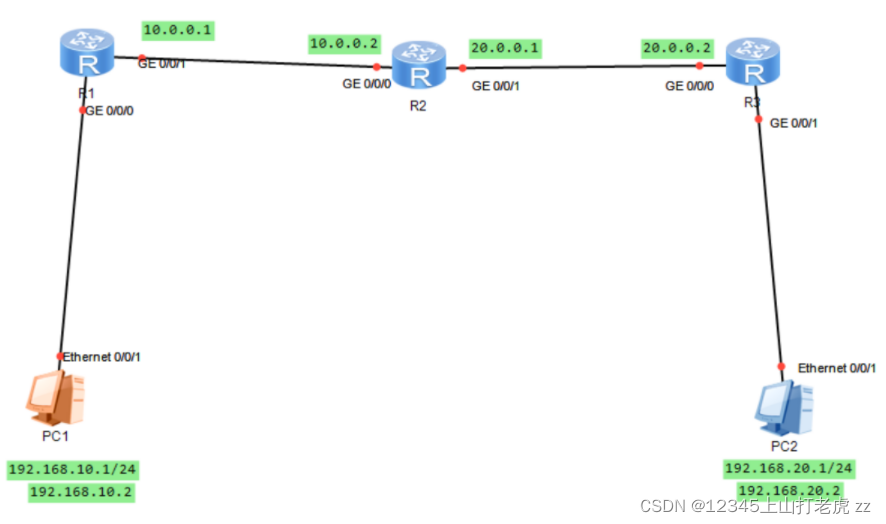

实验拓扑：

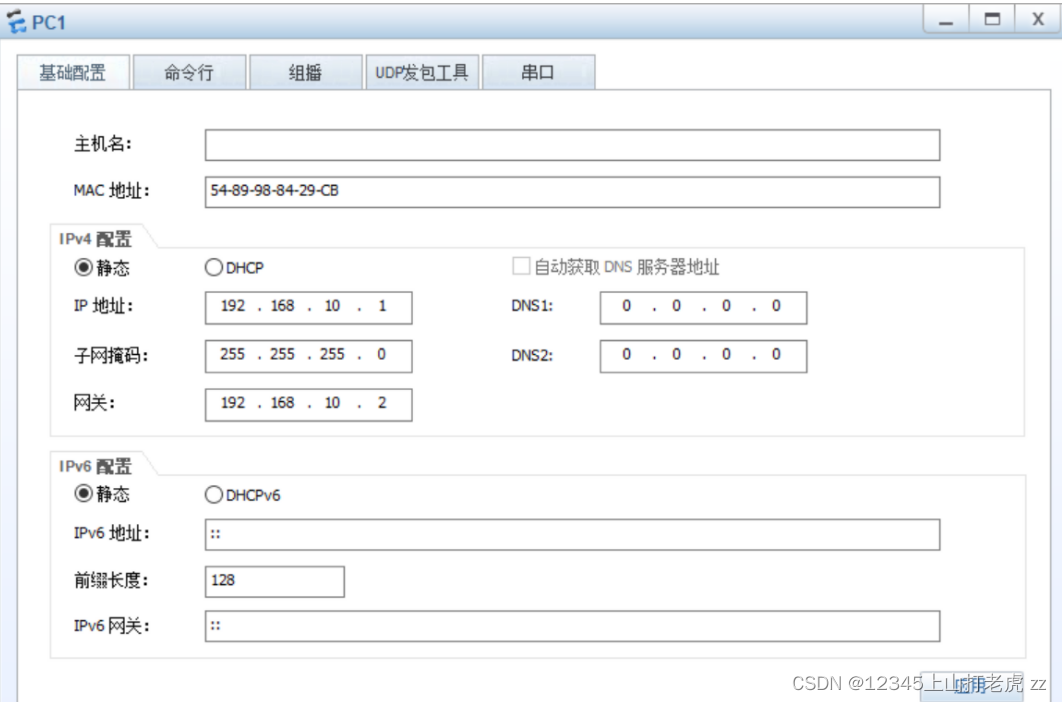

配置两个主机 IP 地址、子net 遮罩和网关地址如下 :
