思科模拟器配置单臂路由+DHCP

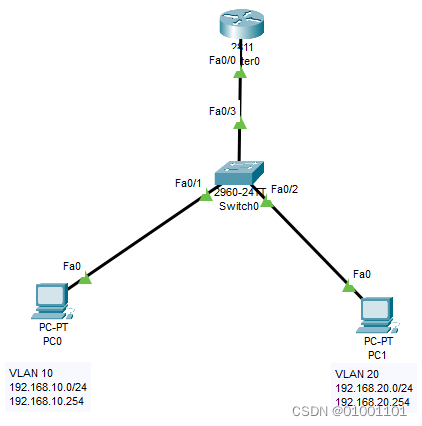

该网络的组织结构如下:

交换机代码如下：

Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#exit
# 配置端口模式 : 连接路由器的端口为中继模式, 连接PC的端口为访问模式, 端口除以给定的 VLAN 。
Switch(config)#int fastEthernet 0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#int fastEthernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
Switch(config-if)#int fastEthernet 0/3
Switch(config-if)#switchport mode trunk

路由器代码如下：

##端口设置
Router(config)#int fastEthernet 0/0
Router(config-if)#no ip address
Router(config-if)#no shutdown
##开启子接口
Router(config)#int fastEthernet 0/0.10
保护 VLAN 标签
Router(config-subif)#encapsulation dot1Q 10
# 子界面 IP 地址配置
Router(config-subif)#ip address 192.168.10.254 255.255.255.0
##开启子接口
Router(config-subif)#int fastEthernet 0/0.20
保护 VLAN 标签
Router(config-subif)#encapsulation dot1Q 20
# 子界面 IP 地址配置
Router(config-subif)#ip address 192.168.20.254 255.255.255.0
Router(config-subif)#exit
启动DHCP服务
Router(config)#service dhcp
{fn方正粗倩简体fs12an81cHFF00b0}建立一个Vlan10地址库 {fn方正粗倩简体fs12an81cHFF00b0}
Router(config)#ip dhcp pool vlan10
Router(dhcp-config)#network 192.168.10.0 255.255.255.0
##地址池默认网关
Router(dhcp-config)#default-router 192.168.10.254
{fn方正粗倩简体fs12an81cHFF00b0}建立一个Vlan20地址库 {fn方正黑体简体fs18b1bord1shad13cH2F2F2F}Vlan20 {fn方正黑体简体fs18b1bord1shad13cH2F2F2F}Vlan20:
Router(dhcp-config)#ip dhcp pool vlan20
Router(dhcp-config)#network 192.168.20.0 255.255.255.0
##地址池默认网关
Router(dhcp-config)#default-router 192.168.20.254
# 必须排除IP地址 。
Router(config)#ip dhcp excluded-address 192.168.10.254
Router(config)#ip dhcp excluded-address 192.168.20.254
