目录

一.三层交换的简介

第二,转换程序和三层过渡的理由。

三，MLS

四，VRRP的概述

一.三层交换的简介

在我们开始之前,我们必须界定一个三层开关:

一. 一个三层开关是一个开关,也可以作为部分路由器。从事网络层的工作,这是OSI网络标准模型的第三级。三层交换的首要目标是加快广袤的局域网内部的数据交换。道路也用于这一目的。能够做到一次路由，多次转发。硬件的高速使数据包传送等常规程序成为可能。它类似于更新交通统计, 保持路线表,计算路线, 确定路线等等。由软件实现。

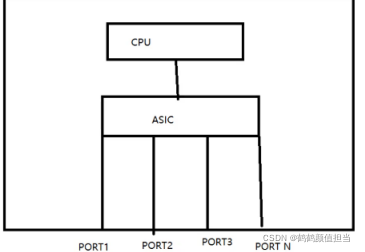

由三层组成的总机有两个主要组成部分:供转运的ACIC和供转运管理的CPU(将路线表发送到正确的港口)。

三个三层路由器的功能是 找到最好的路径和前进

第二,转换程序和三层过渡的理由。

当三层设备收到数据框架、删除旧数据框架、重新密封新来源和目标MAC地址时,由于框架头信息的变化,对CRC的最后核查框架进行了更新。

这条流中数个数据包中只有第一个由三层开关的三层发动机使用路由器在软件中处理,在三层发动机获得新的两层信封信息后,通过数据包处理。

制作 ML 。 当第一个数据包发送后, 硬件将重新固定, 并在数据包之后立即重新传送。 两层数据框将重新密封, 作为下段必须转发的倾弃格式 。

三层总机提供一条线路功能,使两个局域网能够相互沟通,每个局域网虚拟接口充当该区段的网关。

这就是MLS"一次路由,多次交换”的原理。”

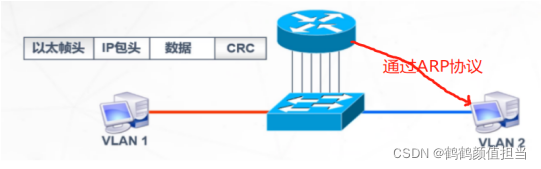

一次路由一个三层引擎处理数据流的初始数据包,重装MAC和改变数据包的路线。
多次交换在第一个数据包传输后,将在硬件中添加MSL条目,FIP(以 VLAN ID 和主机 IP 传输图书馆)以及邻近矩阵(靠近主机和MAC 地址)都是MSL的一部分。通过询问FIB和相邻表格的情况,重新收录了这一框架。从相应端口转发数据

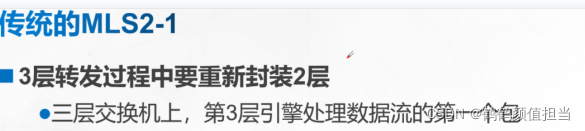

在三楼传输的同时 重新组装第二层

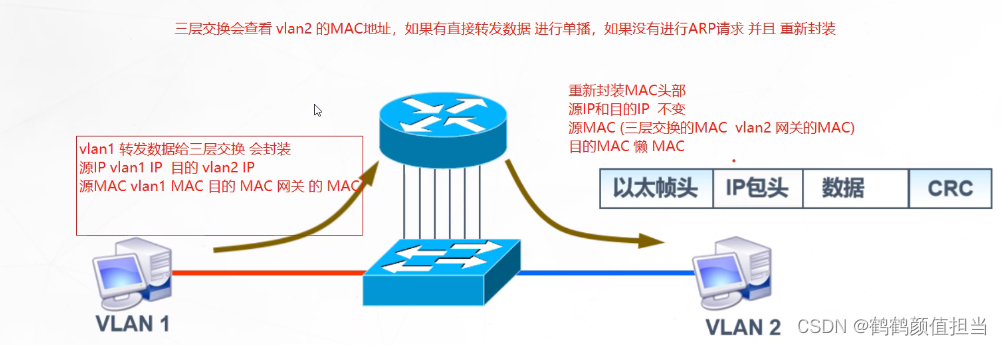

三层交换机上，第三层引擎处理数据流的第一个包；vlan1 转发给三成交换 会封装——>源IP vlan1 IP 目的 vlan2 IP——>源MAC vlan1 MAC 目的 MAC 网关的MAC；重新封装MAC头部——>源IP和目的IP不变——>源MAC三层交换的MAC（vlan2 网关的MAC）——>目的MAC vlan2 MAC

三，MLS

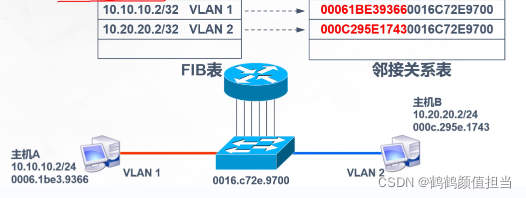

以CEF(自上而下的中继模式)为基础的多文本系统是两个再版转发数据库(FIBs)的关键。
与路由表一一对应，是观察路线的反面。订正路线图时,FIB有所改变。相邻主机的IP地址以及相邻主机的vlanid通信表和开关 MAC 地址存放在FIB。它用于通过CEF的MLS中继程序提供二次重写信息。即发送单播数据包，通过寻找FIB和相邻的图表重新封装数据帧，从匹配端口往前

总结：原理

一. 霍斯塔将单播数据包传送给主机b。
改成FIB 确定下一个跳跃地址
三. 确定附近连接的二层信封,这些信封力求匹配一个地址。
4.转发

四，VRRP的概述

1.Vrrp的简述

首先,我们必须界定VRP:

VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议为备份组提供一套能够履行网关职责的路由器。虚拟路由器已经建立。因此,东道主的网关是一个虚拟网关。就能够实现冗余。
VRRP是一项任择议定书,将虚拟路由器的责任动态权下放给局域网上的VRRP路由器之一。 控制虚拟路由器IP地址的VRRP路由器被称为主要路由器,负责向这些虚拟IP地址传送数据包。
VRRP:** 处理单点损失** 网络故障时对等网络备份。

2.Vrrp术语

MAC 地址、 虚拟 IP 地址 :

虚拟 IP 地址是虚拟路由器的 IP 地址, 这是用户的网关地址 。
虚拟MAC地址是虚拟路由器基于VRID创建的MAC地址。 虚拟路由器的虚拟MAC地址是00-00-5E-00-01-VRID。

路由器主机,路由器备份:

在 VRRP 组中实际发送数据集的路由器被称为主路由器。在每个VRP集团中,对虚拟IP地址的ARP查询仅由硕士回答。主路由器也定期发送VRP信息。提醒备用路由器他活下来了
备份路由器 : 如果主路由器失败, 监听状态中的路由器将接管备份路由器 。
选举基于对接口 VRP 优先级(高)的比较,如果相等,则对接口IP地址(高)的比较。

弗尔普的假设三:

一. VRRP团队的设备被选为主机。通过免费发送ARP信息,主机设备将虚拟MAC地址广播给其附属设备或主机,负责信息传输。
2. 总设备定期向后备组的每个后备设备发出两份VRRP通知。
3. 在总设备发生故障的情况下,VRRP后备小组的后备设备重新选出新的总机长。
四. 当VRP集团地位发生变化时,机器从一个装置转到另一个装置。在虚拟路由器上,新的主机设备将立即发布免费的ARP信息,包括虚拟MAC和虚拟IP地址信息。要更新主机或连接到主机的设备中的 MAC 表条目,请采取以下行动:用户流量以这种方式被引入新的主控器设备。该程序对用户完全透明。
当原主控设备故障时如果设备被指定为IP地址,将允许使用IP地址(此处的优先权是255)。转到师傅的状态如果装备的优先级低于255,则不太重要。第一步是输入备份模式。其优先级然后重置为故障前配置优先级。
当备用设备比主设备更优先时,备用设备必须确定是否重新当选主。

总结：
VRRP为VRID所识别,Vrrp组可包含许多Vrrp路线,包括一名硕士和一个或多个备份。
