设计优点及原理：

一. 无循环:OSPF使用最短路径树法,根据所收集的链状状态确定路线,因此没有形成循环。

二. 迅速适应:一旦网络最高结构发生变化,即提供最新情况,并同步实行自治制度。

3.扩展性好

四. 认证支助:支持基于接口的信息验证,以确保路线计算的安全性。

原理：

每个路由器必须能够进入整个网络环境的路线信息,以便计算最佳路径信息。

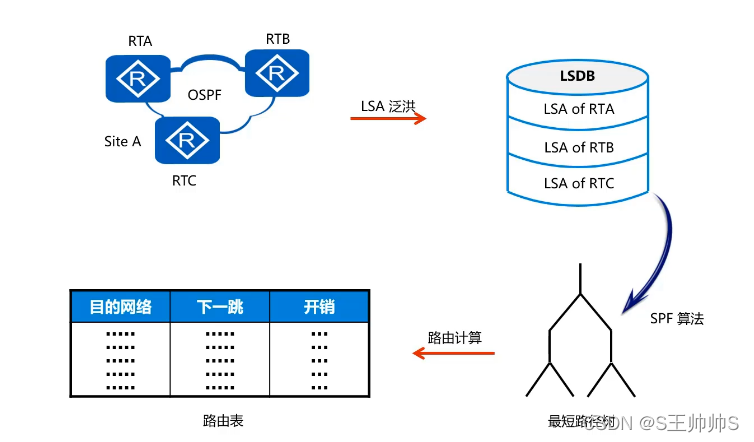

首先，路由器生成链接状态警报。链接状态通知给予路由器的完整连接状态 。在更新本地数据库时,每个运行OPS的路由器都向其邻居发送一组广播,告知其链条状况。这些数据通过LSA洪水收集,并输入LSB数据库(类似于连接点的地图)。然后采用SPF方法寻找最短的道路。最终,所有这一切都将作为路线图汇集在一起。目标网络,下一个跳跃地址, 和收费是其中之一。这是IP路径列表的一个重要方面每个路由器都使用技术来计算根植于本身的最短路径树。通往自治制度节点的道路由树提供。叶节点是有关外部路线的信息。广播路由器可以指定外部路由器记录关于自治制度的额外信息。

OSPF报文

OSPF报告包含在IP报告内,协议编号89。

其中共分为5种报文

哈罗报告 (哈罗包装)
最常用的信息之一,定期发送给路由器的邻居,以发现和保持邻里关系。

D.D. (DDBDP)(数据库描述包装)
在两个路由器对数据库进行同步后,它们在一个DD报告中描述各自的LSDB,其中包括LSDB中每个LSA摘要信息。

一揽子联系国家请求
在交换DD信息后,两个路由器了解当地缺少哪些LSA,最后路线请求也没有LSA。

使用LSU(Link State Update Packet)通信向相反的路由器提供必要的LSA。

为确认收到LSU报告,采用了LSACk报告(Link State Description Packet)。

邻居与邻接

邻居关系

当OSPF路由器活动时,欢迎报告通过OSPF接口发送,以探测邻居。

获得欢迎报告的OSPF路由器评估了报告中界定的一些参数,如果双方的设置一致,则建立邻里联系。

邻接关系

取决于网络的种类,建立邻国的各方并非总能建立邻国。 只有双方成功地交换了DD和LSA信息,才能建立真正的邻里关系。

OSPF支持以下网络类型:

广播类型、点对点(PP、HDLC)、非无线电多重接入(NBMA)、点对点

DR&BDR选举

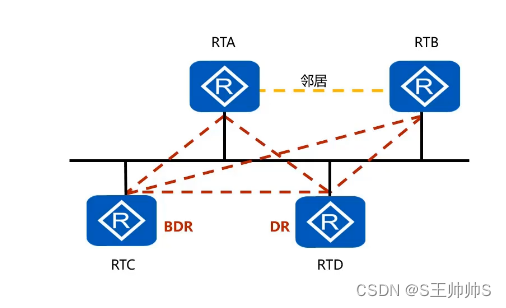

如图所示，四个路由器有6个邻居关系，所以在每一个自治系统中，过多的路由设备，会使得路由间频发发送报文导致占用资源较多所以就有了DR&BDR选举

指定 DR(指定的路由器)。所有路由器仅向 DR、 DR 广播网络链接和两个非 DR 路由器传输信息,不再建立邻里关系或交换路由信息。

若DR发生故障，共和党的连任会扰乱行动所以除了DR之外，还将选择一个备份路由器 BDR 。因此,除DR和BDR(称为DR Other)以外的路由器将不再相互连接。不再有任何关于今后步骤的信息交流。因此,广播网络和NBMA网络路由器之间附近连接的次数减少。减少了资源的占用。

用于限制广播网络中相邻连接次数的DR数量由港口优先价值(0-255)决定(0-255越高),优先程度越高。

OSPF区域

当OSPF路线辽阔时,利用一个多层结构将OSPF路线按域分割成许多区域(AEA),区域通过主干区连接,每个非无人区直接连接到主干区。

内部路由器区域,所有路由器接口网络都属于单一区域。

区域边界路由器或ABR是至少两个区域的一个接口网络,其中之一必须是主干线。

自治区边界路由器,又称 " 自治系统边界道路 ",是开放社会基金路线与外部路线之间的一条关键路线。

每个区域都有自己的LSDB,两个不同的LSDB通过连接主干网(连接两个区域)的线路储存。
