一、分层思想

复杂的过程应分解成具有单一功能的子过程。

• 程序明晰和简化困难情况

• 更好地发现问题和采取有针对性的补救措施

二、第七级参考模型(OSI)

1984年,国际标准化组织(标准化组织)引进了开放互联(OSI)参考模型,这是一个将网络分为七个层次的开放结构。

采用第七级参考模式

第一应用层(L7)

• 专业口译:网络服务与最终用户之间的联络。

• 一般而言,人的交互式窗口将我们的(人)语言输入计算机(例如qq,在微信上输入文字)或查看一个类似于任何应用程序级的网页。

• 象征性代表:用户界面。

第六层一.2(L6)

• 专业口译:数据列报、安全和压缩

• 一般性解释:计算机得到我们提供的语言,必须转换成计算机中的二元通信,然后压缩、加密等等。

• 象征性代表:将一种人文翻译成计算机语言。

L5 会话图层(L3)

• 专业口译:届会的编制、行政和终止

共同的解释是,如果管理层允许在不同的计算机上发展用户之间的对话联系,或者可以解释,当我们向他人发送信息时,我们需要为对话建立联系,这就是会议层打算规范的。

• 象征性代表:通信软件开发会议,例如qq

第4(L4)号转让图层

• 专业解释:界定数据传输协议港口号,以及流动控制和误差检查

共同的论点是,当我们建立与对话层的联系时,我们遵守某种议定书和议定书港口号,以及在传输过程中遵守具体程度的议定书,类似于街上的人行道和具体的交通法。

• 端对端加密用防火墙象征。

第一网格图层(L3)

• 专业口译:通过地址搜索寻找两个网络之间的路线

典型的论点是,跨网络的传输需要使用一个网络层来确定一个方法。例如,你可能是在上海,我可能是在南京,我们必须在我们之间传输数据,这就需要使用一个网络层来找到传播典型论点的最佳途径,即跨网络的传输需要使用一个网络层来确定一个方法。例如,你可能是在上海,我可能是在南京,我们必须在我们之间传输数据,这就需要使用一个网络层来找到最佳的通信方法。

●象征代表：路由器

数据链图层 2

• 专业解释:逻辑连接、硬件地址搜索、错误检查等。

• 经常出现的一个理论是,硬件地址是MAC地址,每个网页卡都有自己独特的MAC地址,可以根据MAC地址获得准确地址信息。

• 代表符号包括一个总机和一个网页卡。

第一物理层(L1)

• 专业口译:建立、维持和破坏有形联系

• 一般性解释:要达到最底层的传播,一些可见和可触摸的东西,例如网络线路、光纤、网页卡、中继器等,必须与网络连接。

• 网线、网卡和中继器是象征性代表的例子。

2. 利用现实世界的实例来示范七级参考模式

为了帮助人们理解七层参考模型,现在使用一个旧的栗子来显示各种情况如何补充记忆,但不能普遍化。

以张三为例,

第1级:在购物期间,张三必须开一个购物平台,我们可以将其解释为应用程序层面的任何内容。 (人类互动用户界面)

如果选择了三种事物中的一个,而对象更大,客户支助人员将不得不解构项目,然后创建绘图数字图纸,然后当产品收到时将集成这些图纸。 (数据表达、压缩、加密、解密和减压)

第三场会议:在重新发货之前,客运服务员在平台上写了三封信:“你确信你买了吗?” 以便客户船员可以组织装运。 (建立、管理和取消会议)

转移第4级:提供客运服务,必须确定合适的送货业务。服务不需要知道如何到达张三;他只需要知道交货会顺利进行。交付是传输层所代表的协议。 (用于数据传输的协议港口号的定义)

在网络第五层,信使从客户服务处取包裹。需要进行发货，初始地在深圳，收货地在南京，他有若干路线选择。可以空运，可以海运，可以火车，还可以漂流瓶。（地址的寻址，也就是IP地址，网络之间选择路线)

第6次数据链级数据:物品到达南京的发货点,到时信使收到一些东西,他需要根据上面的号码和号码找到张三的确切地址,然后继续送货(硬件地址、MAC地址、错误检查)。

7 物理图层:无论信使如何向张山运送,他必须不断在路上。他正在路上,他正在开车,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他在路上,他正在路上,他正在,他正在路上,他正在路上,他正在路上,他正在路上,他正在,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他正在路上,他在路上,他正在路上,他在路上,他在路上,他在路上,他在路上,他在路上

三. 5级TCP/IP模式

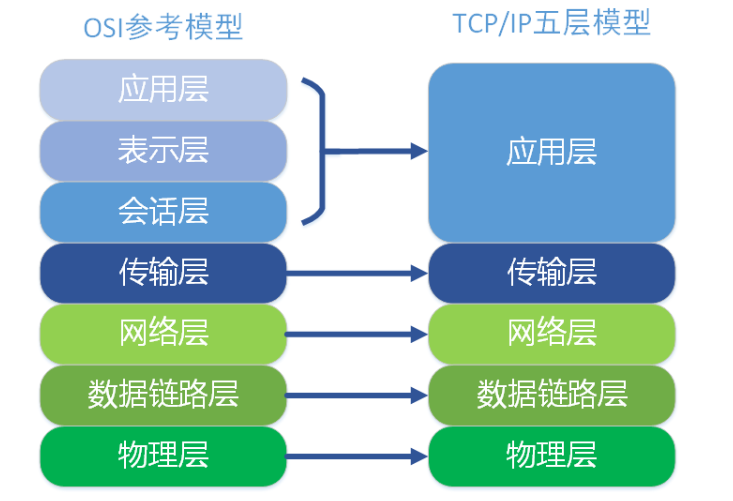

1. 5级TCP/IP模式

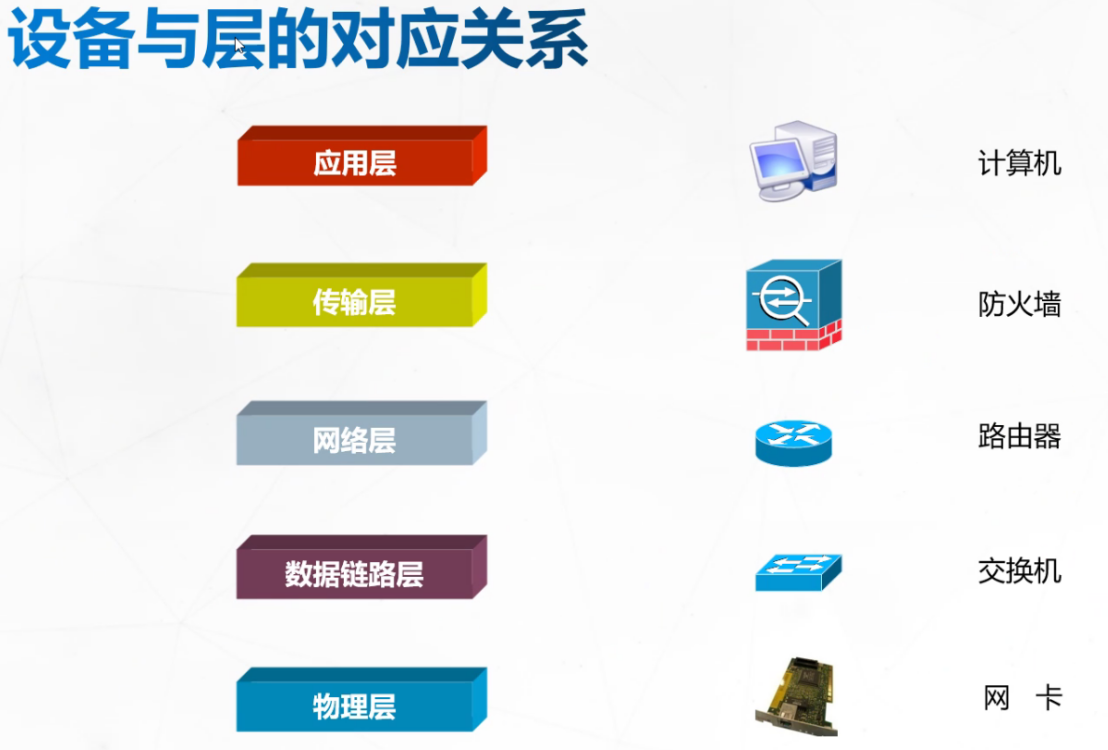

五层模式与七层模式一样,将七层模式的三层(应用、表达和对话)合并为一层(应用),每个层都有自己的分工和设备。

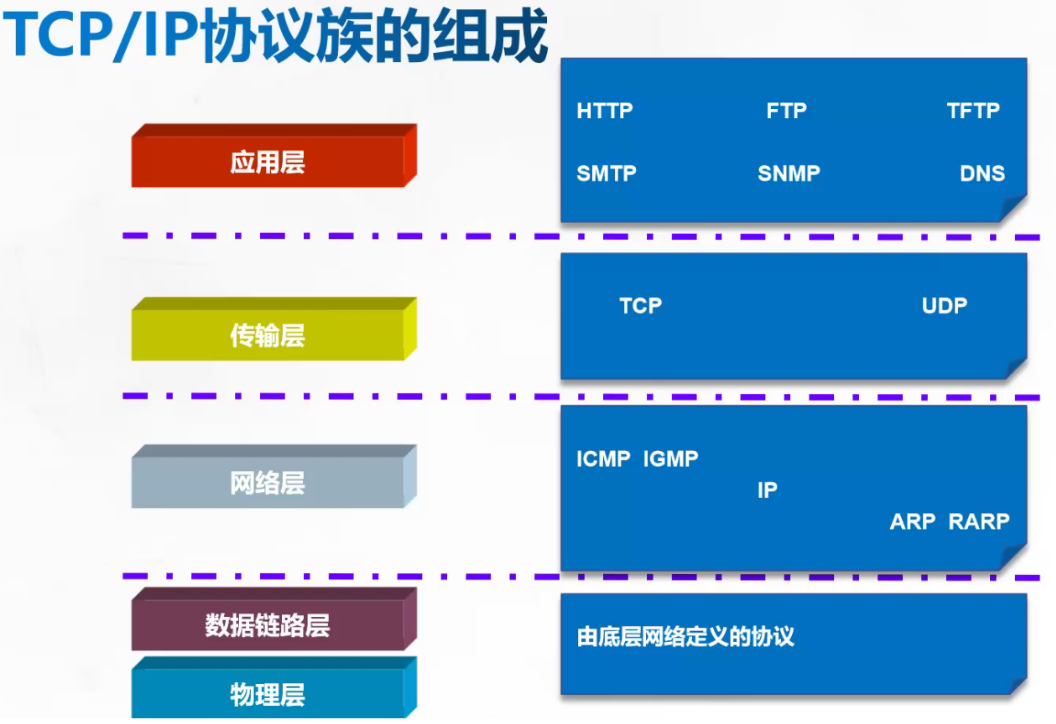

2. TCP/IPP社区组成

协议大多在上三级(应用、传输和网络),以下是各级主要协议的细目。

2.1 应用层

• HTTP协议:网络访问协议、明确的访问协议

• HTTPS协定:网络访问协议协议以及秘密访问协议

2.2 传输层

• TCP协议:安全、一致的连接(例如视频)

效率(例如《联合民主党协定》) __

2.3 网络层

在逻辑地址协议之后,使用IP:ipv4等。

ARP协议:将IP地址译为MAC地址的协议。

* IPCMP协议:这是一个交付错误报告控制信息的非连接协议,如在 cmd 窗口中返回的数据被用于定位其他网络。

2.4.4 数据链接和物理层

IEE 802.3:有限局域网标准。

IEE 802.11:无线局域网规格

四. 数据封装和分布

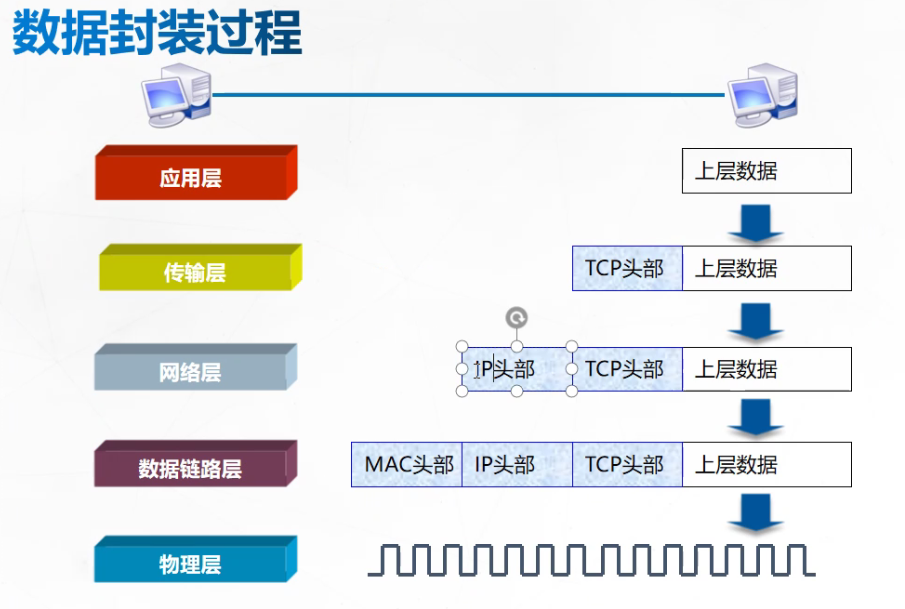

1、数据的封装

数据从上到下封存,上面的图形描述了我们解释的五层TCP/IP模型信封。

• 侵略:将我们的语言输入计算机的人文交换窗口,计算机收到的数据转换成二进制、压缩和加密。 重新开始会话。 (此处将讨论七层参考模型的最高三层。 )

顶级数据和TCP头(协议端口号)被打入一个数据段,并发送到网络层。

• 网络层:顶级数据以及知识产权的来源和目标地址被包裹在一个数据集中,并发送到数据链接层。

带有源地址和目标Mac地址的顶层数据被打入数据框架,并通过数据链层转移到物理层。

物理层: 因为上述传输是二进制的, 必须以位元流入网格的形式进行传输。 在此过程结束时, 所有封条都将关闭 。

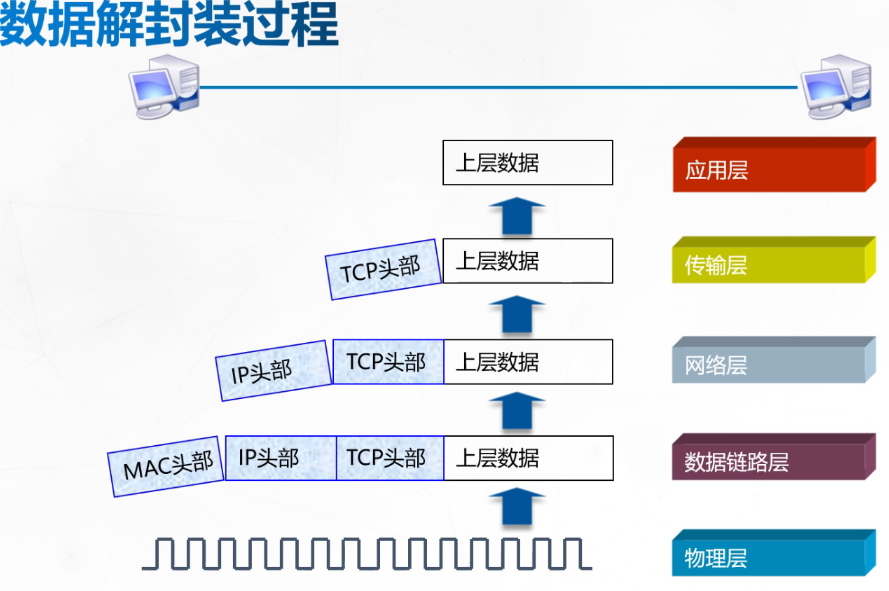

2、数据的解封装

数据从最低层到最高层拆解。

物理层将位元流转换为二进制代码,并将其发送到数据链层。

从物理层接收数据,首先确定理想的MAC地址是否匹配或拒绝数据,然后拆卸MAC头部,将数据传送到网络层。

• 网络层:接收和检查数据链层面的数据,以确定目的地IP地址是否匹配;如果不匹配,数据将被丢弃;如果匹配,则清除IP头,并将数据传送到传输层。

从网络层接收数据, 传输层首先检查协议端口码是否匹配, 然后丢弃匹配, 匹配, 删除 IP 头, 并将数据传输到应用层 。

分析 : 接受来自输出层的数据, 打开会话, 压缩并解密数据, 然后将数据从二进制修改为窗口上的语言 。 从那以后, 我们的未加密数据已完成 。

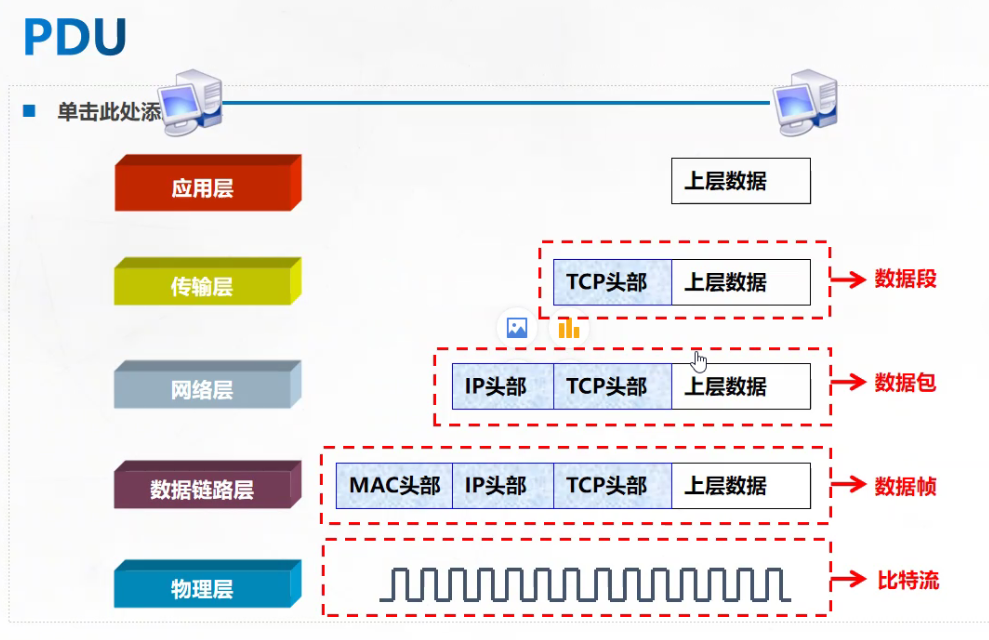

3. PDU(参加数据单位)

PDU(礼宾数据股)是指礼宾数据模块各级别之间发送的数据单位。

* 生理层的数据位(位)是PDU。

框架是数据链层面的PDU。

在网络上,PDU是包件(包件)。

数据部分是传输层中的PDU。

• 数据(数据)是另一个高层次的PDU。

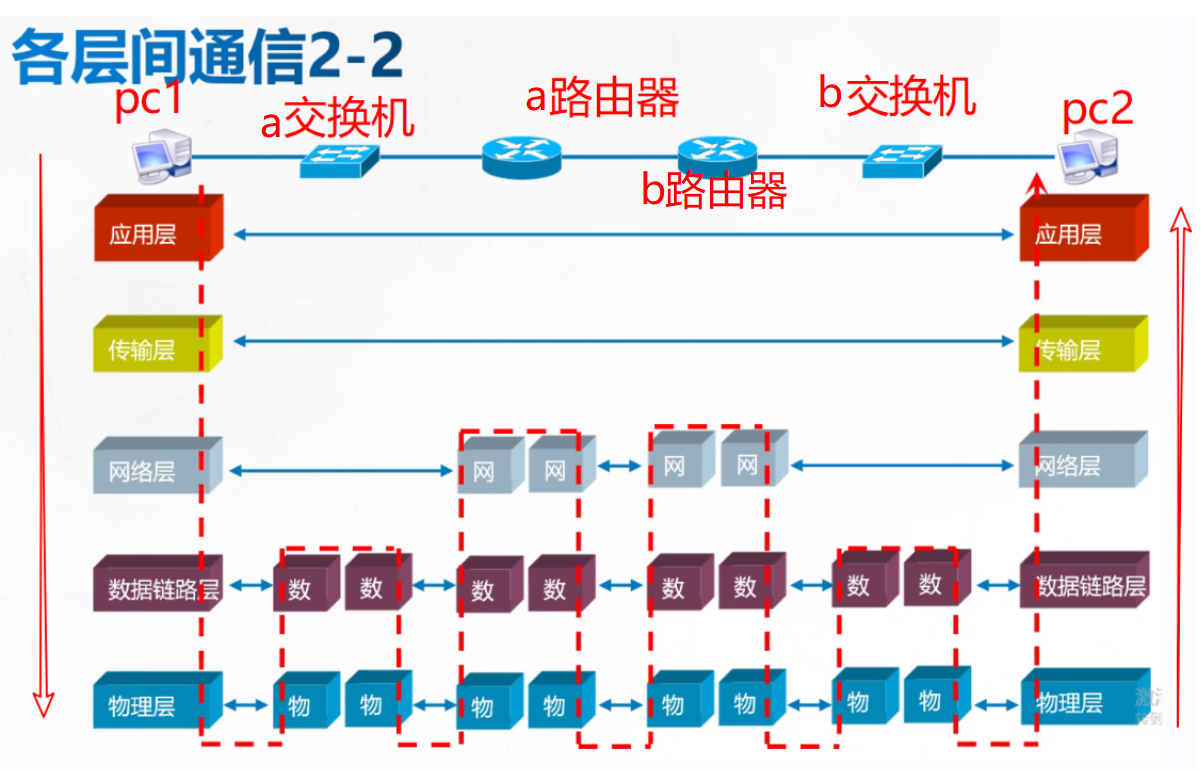

4. 数据封装和未封装的一般性导言

pc1电脑：

..在PC1和PC2之间 假设PC1向PC2传递了信息 情况如何?

• PC1应用层:PC1提供数据“你没事吧?” 计算机将其转换为二进制,使用压缩加密,然后连接到PC2。

*PC1传输层:收到数据后,数据与协议港口号(TCP或UDP)一起被捆绑到传输层。

PC1网络层:在收到数据后,数据与源和目标IP地址一起密封成数据包,并发送到数据链层。

PC1数据链层:在收到数据后,数据与数据源和目标MAC地址一起被密封在一个数据框中,并发送到物理层。

在收到数据后,该数据转化为略微流动,通过PC1物理层传送到总机。

a交换机：

*a 切换物理层:未封闭数据转换为二进制数据,在收到数据链层后转入数据链层。

* 交换式数据链层:确定MAC地址的来源是否与MAC地址相符,如果符合,则重新汇总并将新的MAC地址传送到物理层。

a 转换物理层:当收到数据时,数据会变成向路由器物理层传输的微量流。

a路由器：

路由器的物理层:当收到数据时,数据转换为二进制。然后传送到网络一级(以名义字表示), 然后传送到网络一级。但是实际上，我们必须通过数据链层。因为数据是一系列的信封。如果您愿意,您可以在互联网上查看 ip 地址 。我得解开麦克地址的头

• 路由器数据链接层路由器数据链接层:Mac地址未封盖头

• 路由器网络层:确定谁是目标IP地址,从目标IP地址前进路径,确定最佳路径,封装并送往路由器物理层(合成,也通过数据链层)。

路由器数据连接层:将MAC地址的头与路由器的物理层连接。

路由器物理图层:数据转换为b路由器物理图层的比特流

b路由器：

b 路由器物理层:二进制数据转换和传送到数据链层

b 路由器数据链接层:解开数据,核查Mac 地址,然后将数据发送到网络层

b 路由器网络:解封数据,查看目标IP地址,然后封装数据并将其转移到数据链层

b 路由器数据链接层:在将数据传送到物理层之前,将数据包到目标Mac地址。

b 路由器的物理层:将数据转换成物理层,用于二进制转换到 b开关

b交换机：

b 交换物理层:将数据转换为二进制数据并将其发送到数据链层

*b 开关数据链接层:将数据打开到Mac地址,在重新显示Mac地址之前验证Mac地址,并将数据传送到物理层

b 交换物理图层:将数据转换为位流表,以便传送到pc2物理图层。

pc2电脑：

pc2 物理层:数据转换为二元格式,并传送到数据链层

pc2 数据链接层:从Mac 地址首端打开数据,在将数据发送到网络一级之前验证来自Mac 地址首端的信息

*pc2网络层:将数据解包到ip地址头,并在读取目标ip地址后将其传输到传输层。

pc2 传输层: 解开数据以显示协议端口号, 然后将数据传送到应用层 。

pc2 应用层: 生成一个会话列表, 解密数据, 将其转换为可识别的语言, 并在窗口上显示 。

五、点到点、端到端

1、点到点

数据线或网络层使用点对点通信。毫无疑问,情况并非如此,因为数据链层只负责两个实际连接节点之间的通信。一旦数据连接的节点接收并封存了IP层数据,数据框从链条发送到行中的下一个节点。使用一个MAC地址和一个IP地址来确定点对点连接。这意味着设备将数据传送到与位置有实际联系的其他设备。此工具在适当的时候将数据发送到下一个连接到它的设备 。数据通过直接链接的设备发送到接收端。

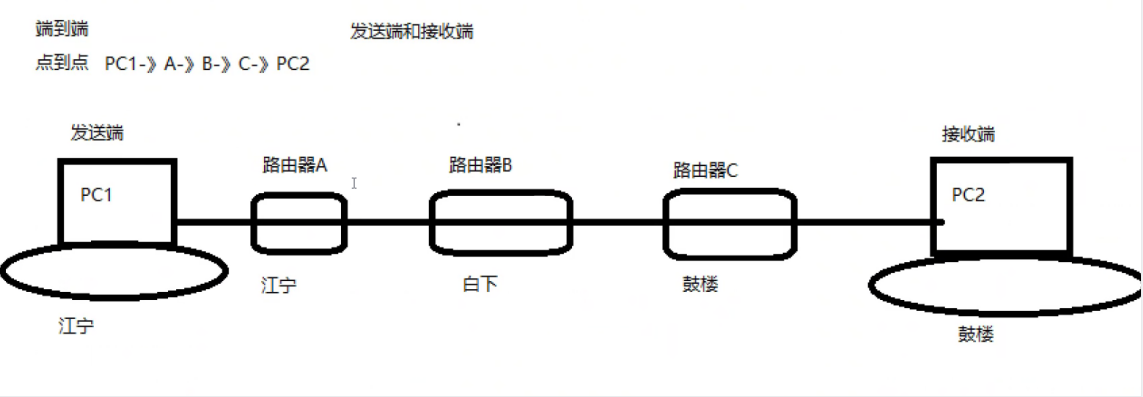

根据上图所示，

PC1至路由器A或路由器A至路由器B、路由器B至路由器C和路由器C至PC2是点对点连接的实例。

2、端到端

端对端通信系指流程之间的通信(传输层)。传输层负责端对端通信。传输层使网络的主机能够从头到尾进行通信。因为它不只是 tcp 或 udp, 而是 tcp, tcp, tcp, tv, tcp, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv, tv他们都负责将发送者的数据传送到接收端。不管中间十字有多少节点只是tcp是可靠的 和upp不是。所以称之为端到端，换句话说,从发送者到接收者。

根据上图所示，

从结束到结束 PC1 到 PC2 PC1 到 PC2
