计算机通信网络实验（四）单臂路由实验

最后更新：2022-04-16 04:29:08 手机定位技术交流文章

一、实验目的

一. 总机和路由器相互连接的优异。
两个Vlan的分区和路线配置都是在一个庞大而复杂的网络中以专业方式使用的。

二、实验要求

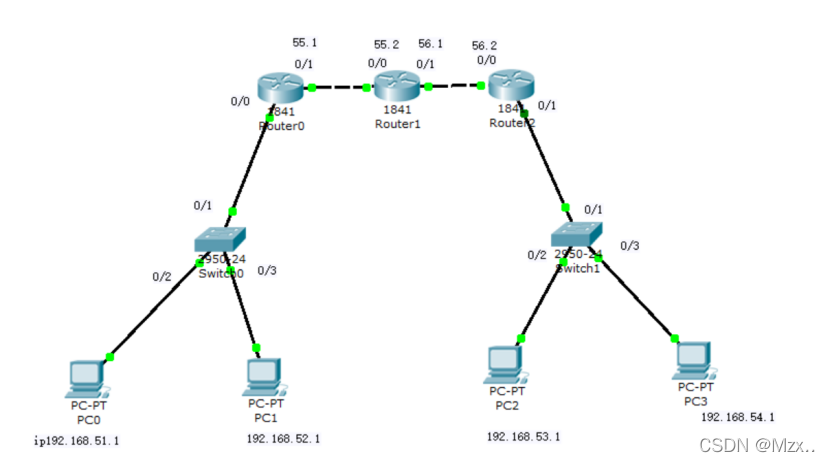

下图中的网络节点通过一条单臂路径连接。
1. 子网地址规划;(获取:我们需要分割六种不同的子网。我不知道我在说什么。 )
2. 设计网络规划和三种数据和意识形态的标签(VLAN通知、IP地址、次界面)。 (采购)
3. 设置二楼开关、三层路由器和路由器设置,以及按表格分列的出境路由。 (奶油)

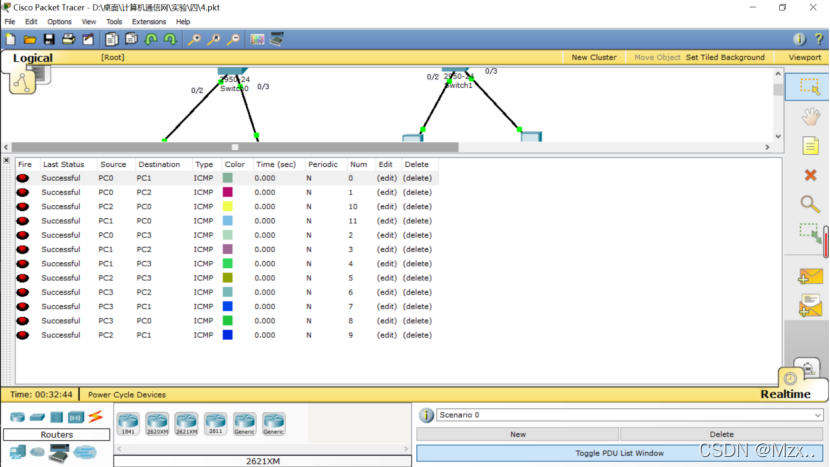

4. (临床)全面试验试验

三、实验原理

一. 单臂路由器:主机可能无法从二楼到达,但可用于通过路由器建立第三级接入。

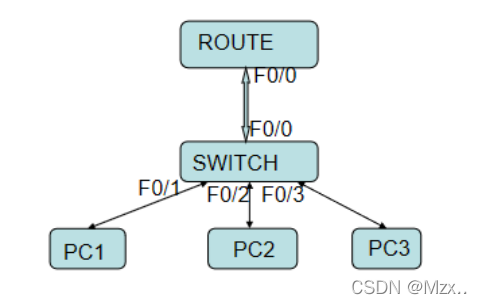

下面说明连接路由器和二级开关的程序。在这里插入图片描述

3.F0/0的ROUTE与SWITCH的F0/0、F0/1、F0/2和F0/3分别与PC1、PC2和PC3、PC1至VLAN10、PC2和PC3至VLAN20连接。
四、pc0、pc1、pc2, 三个主机位于不同的VLAN, 彼此无法进入。
然而,我们可能允许配置路由器进行三级访问,以便跨主机进入。
子界面是路由器特有的功能。
5.子接口的定义
(1) 次级接口是一系列逻辑上不正确的接口,这些接口是在物理接口上配置的。
(2) 这些假接口共用物理接口的物理层设置,每个链和网络层可独立指定。
(3) 由于如此多的假界面与单一的物理界面相关,有时被称为“子界面”。
6.路由器的配置

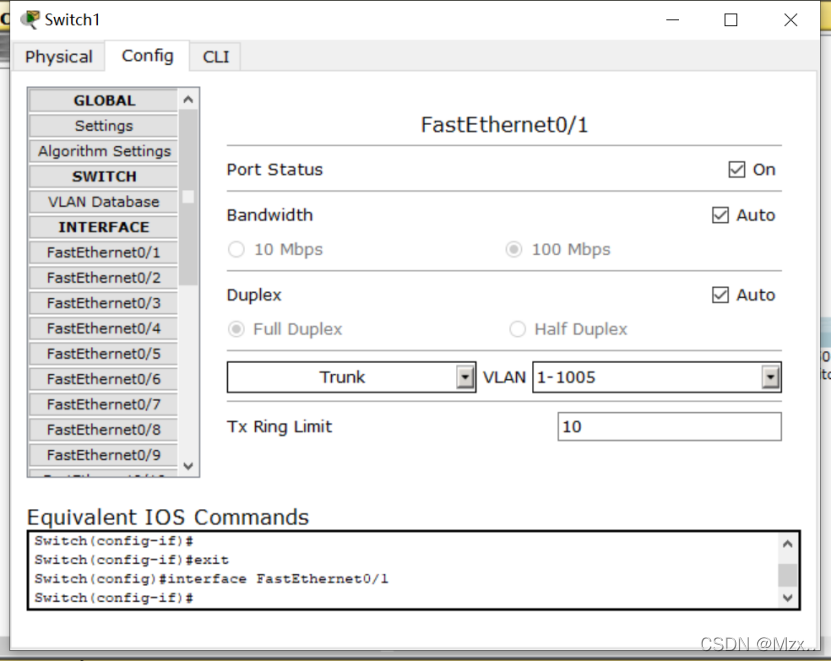

(1) 二楼开关的Trunk端口与路由器次界面连接。路由器物理接口中每个次面都有自己的VLAN。包件第三层通过路由器的内部次界面。这是VLAN的第三层通讯是此类组网的目的。
(2) 这是因为第二级交换缺乏路线功能,不能提供各维也纳局域网之间的第三级互联。
7.配置说明
(1) 在这种网络中,路由器的次界面作为甚低频局域网的网关。
(2) IP地址在配置时必须拥有正确的子网地址,同一 VLAN 交易所端口的 PC 默认网关应配置为子接口的 IP 地址。
(3)Router(config-subif)#encapsulation dot1q 10
(4) 照料地点:DOT1Q后面是子界面中的IP地址,DOT1Q后面的数字是VLAN,视开关的配置而变化。
界定子界面的方法:
(1) 路由器(配置)#intf0/0.1(即路由器端口0下编号1的子接口)
(2) 数值范围为0-4096的子界面号,在实践中,母界面最多可产生256个子界面。
