一. 技术和网络设备

1.集线器

工作环境

• 枢纽建立时,网络设备在物理层运作

作用

• 传送到枢纽的数据只是重复,发送到传送到枢纽的其他港口的数据只是重复,发送到其他港口。

2.交换机

工作环境

• 开关在数据链一级运作,储存和维护一个MAC地址转换表。

作用

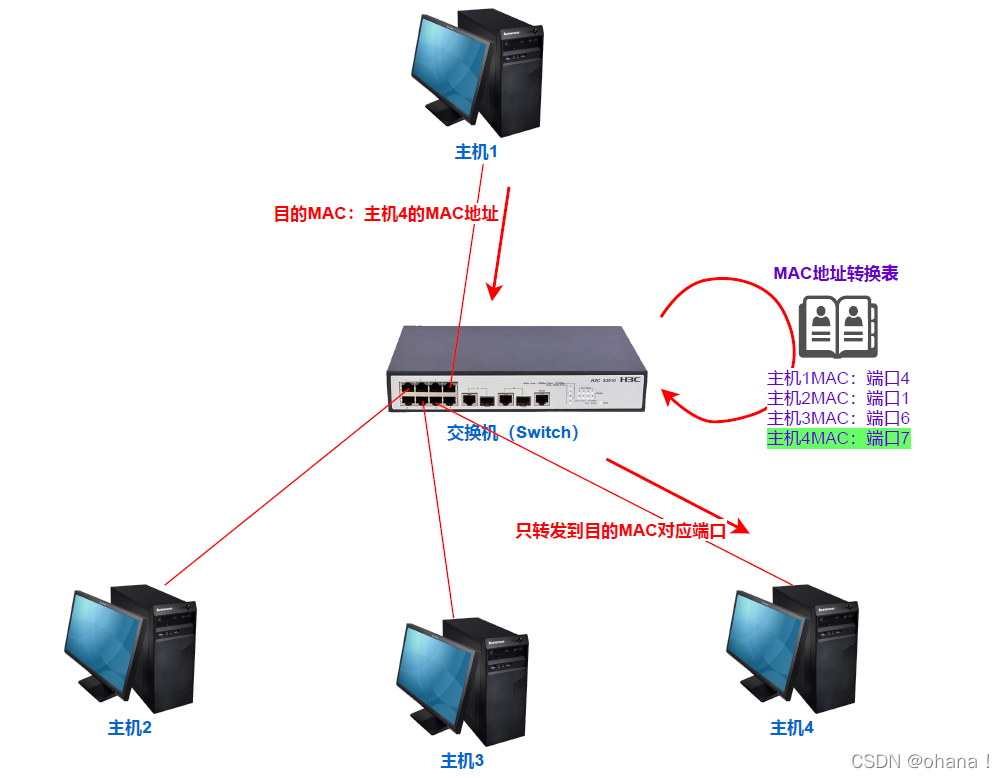

简单点说就是：前方对应端口+MAC 地址转换表

1. MAC地址和港口之间的测绘记录在MAC地址转换表中。 (Port指开关背后的实际港口。 )
2. 当主机连接到开关和传输数据时,该开关可以学习和记录主机的MAC地址和港口信息。
3. 当数据报告收到开关时,有关港口通过目的地的MAC搜索在MAC地址转换表格中发现,而目的地主机是接口主机。剩下的是将数据传送到相应的端口关联报告接收的开关,有关港口通过目的地的MAC搜索在MAC地址转换表格中发现,目的地主机是接口主机。剩下的就是将数据传送到相应的端口。
4. 这是通过使用MAC地址转换表实现的。如果您无法找到相关港口, 请通过目的地 MAC 寻找; 如果您找不到, 请通过目的地 MAC 寻找 。MAC是广播地址FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF:FF前往其他港口当目的地的宿主回来作出反应的时候,切换到用端口重新记录主机 MAC 地图 。

3.主机

工作环境

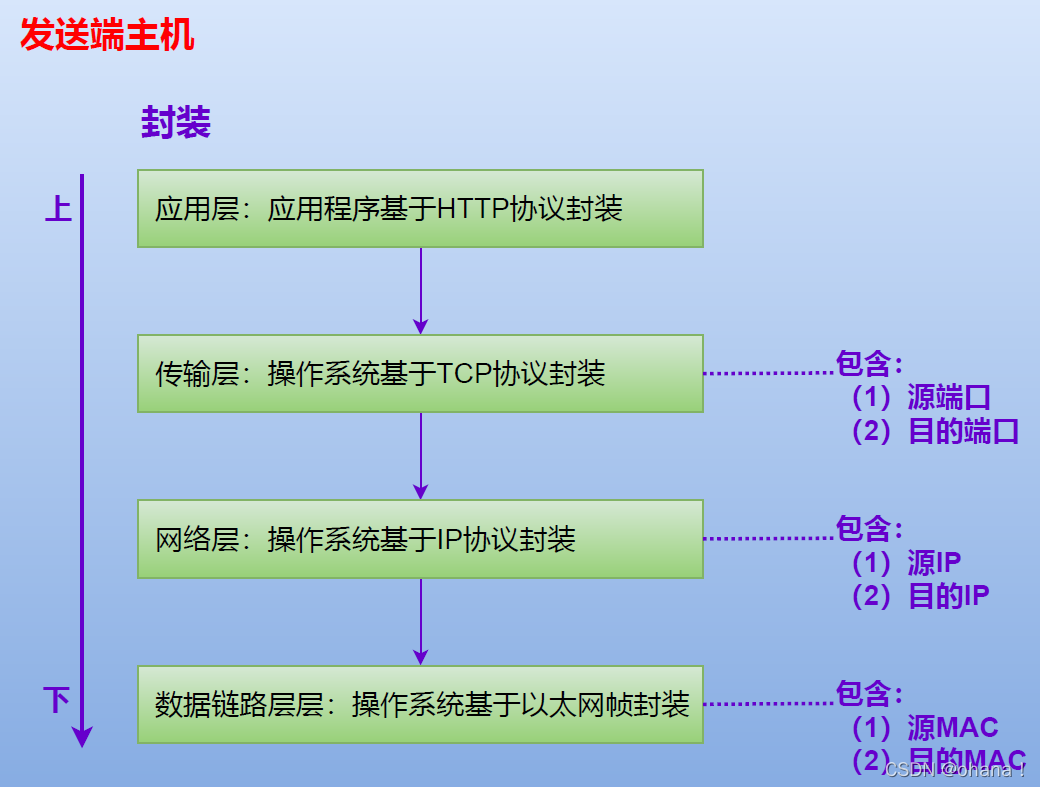

随着数据报告的发送,发件人主机开始从上到下封装。

作用

上到下网络层信封

它被称为“中继到中继网络数据传输”或更高:

• 旅程开始和结束的标志是源IP和目的IP。
• 每次飞跃的起点和终点由停战委员会的来源和停战委员会的目的标明。

在现阶段,以下跳跃器必须根据发件人的主机(源主机)是否与接收人的主机(目标主机)在同一网络上配置:

• 当源和目的地主机位于同一个网络段时,下列跳跃器是目的地主机。
• 当发件人和接收主机位于不同的网络段时,发送主机无法确定目的地主机的位置,而下一个跳跃器被配置为网关设备。

4.主机&路由器

作用

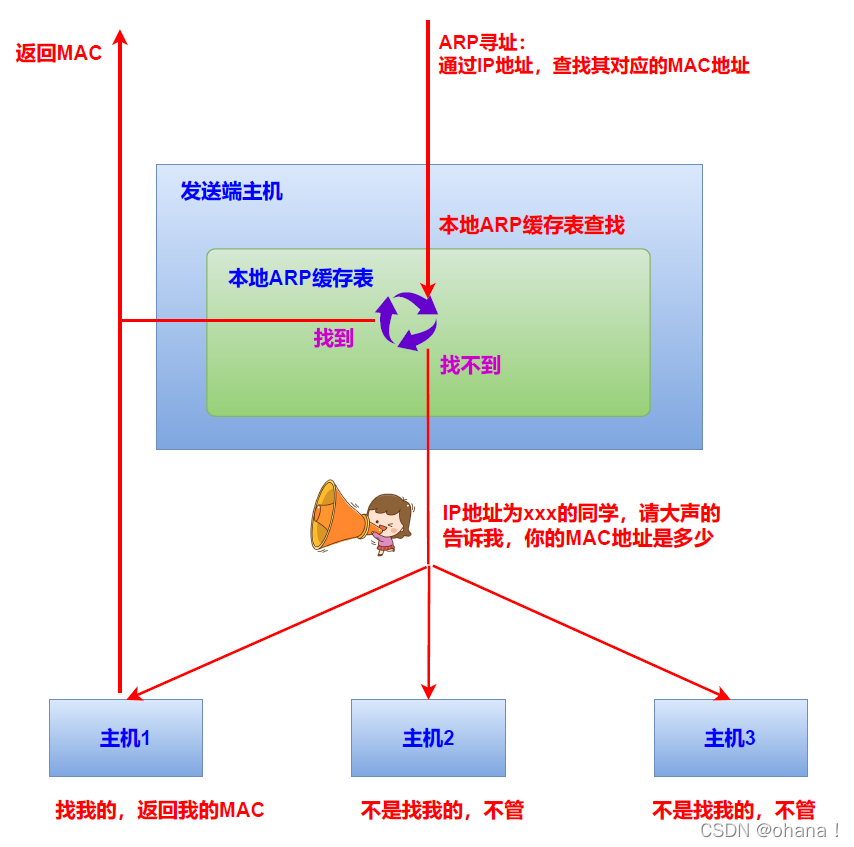

ARP 地址+ ARP 缓存表

首先,ARP协议在IP地址和MAC地址之间建立了绘图联系;ARP协议在IP地址和MAC地址之间建立了绘图关系。

下列跳跃式MAC地址被称为数据链上的ARP位置:
(1) 主机和路由器上都保留了ARP缓存表,相关的MAC地址位于IP地址。
(2) 根据下列跳跃者IP地址,可在ARP缓存中发现相关的MAC地址,可以配置目的地MAC,并提交数据报告。
(3) 如果没有确定跳跃者MAC地址,应传送ARP广播数据:目标MAC地址是广播地址,请求提供下一个跳跃者MAC地址。

5.路由器

作用

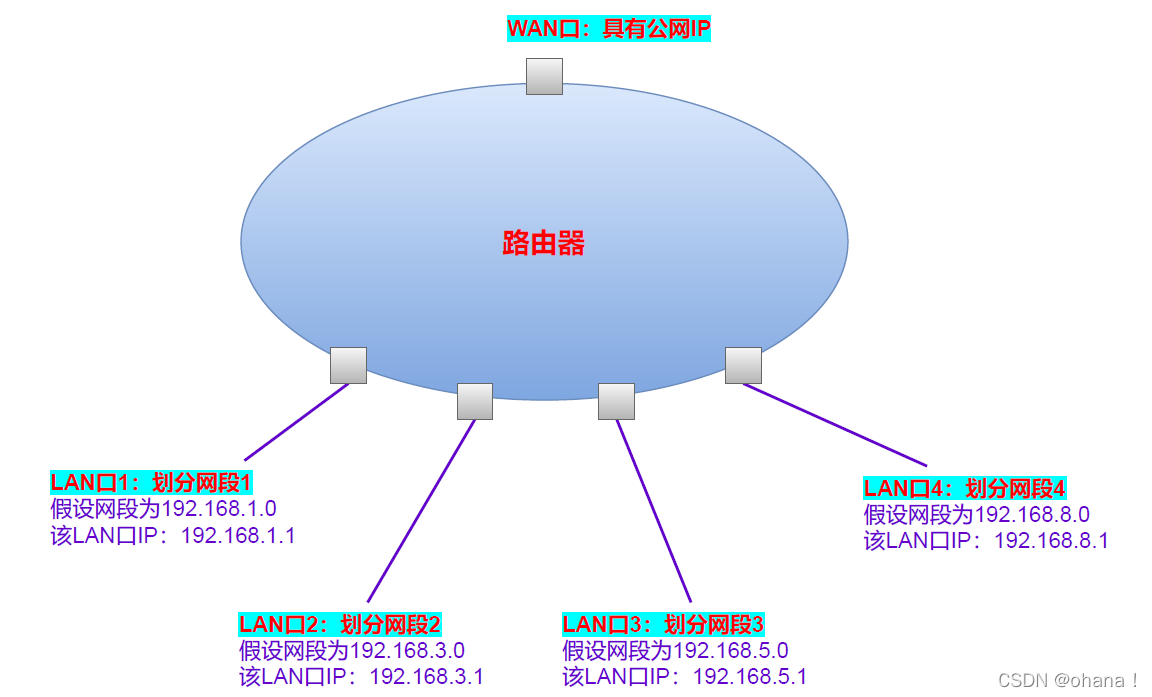

（1）网关

• 路由器作为公共和局域网之间的网关,某些路由器可将局域网分成各种次网络(不同部分)。
• 公共网络港口称为广域网门户,是一个单独的网页卡,有公共网络的IP地址和MAC地址。
• 几个子网络由局域网端口或局域网端口分离,每个子网络都有自己的网络卡,有网络IP地址和MAC地址。
• 家庭路由器不能分离局域网子网;但公司一级的专业路由器可以分离。
• 当分割几个局域网子网络时,任何局域网主机都可通过ARP搜索站直接定位。这里的局域网是一个路由器下多个子网络的网络。
• 在将公共网络和局域网分开时,当局域网主机将数据传送给公共网络主机时,局域网主机的IP地址和港口号必须转换成路由器IP地址和港口号(在路由器运行的程序的港口),使用NAPT协议。

（2）路由

• 所谓的路径,即找到一条通往复杂网络结构的远端的道路。
• 路由器的路线功能,与预定路线相似,路径更快地到达目标,即网络通信(网络数据传输)。

6.路由器功能总结

1. Split 子网络( 局域网可分为部分)
2. ARP 缓存表,记录局域网所有主机的IP地址和MAC地址,其中可能发现路由器(可找到局域网的所有主机)
3. 拥有广域网接口,连接公共网络IP,如果目的地主机不在局域网内,则使用NAPT技术将源/端从主机所在的局域网转换为路由器ip/端口。
4. 如果目的地主机是公共网络主机,您可以确定哪条路最方便。

二，冲突域

概念

• 当主机连接到网络设备的实际港口(集群、总机)时,两个主机同时提交数据报告,如果有争议,网络延伸到冲突地区(Collision Domain)。
• 冲突地区,又称碰撞区,以第一层物理学为基础。

构成

焦点:所有港口都处于战区。

开关:一个港口是一个冲突区。

三，广播域

概念

• 广播是一个网络主机将数据同时传送给网络所有其他主机的过程(IP,MAC地址被配置为广播地址),这种数据可传输到什么程度被称为广播域(Broadcast Domen)。
• 第二层数据线是广播区的基础。

构成

每个港口都是广播区

每个港口都是广播区

路由器:局域网网关(一个广播区位于网络的不同区域),隔离广播区

四，应用层重点协议

1.DNS

概念

• DNS,即域名系统,是一个将域名映射到IP地址的系统。
• TCP/IP使用IP地址在网络上识别主机,但IP地址难以记住,无法传递地址组织信息,因此用户建立域名,使用域名系统连接域名和IP地址。

作用

如果在从网络对话中传输数据时使用了目的地主机的域名, 则必须使用域名解析来检索匹配的 IP 地址 :

• 解析域名的方法只是将终端主机发送为域名系统树结构的子节点, 以便从下至上通过域名信息发现匹配的 IP 地址。 如果找不到 root 节点( root 域名服务器), 则无法识别主机 。
• DNS协议用于按域名发送数据。DNS是一种基于传输级UDP协议或TCP协议的申请级协议。

2.NAT

在与外部世界交谈时,NAT可以将私人IP转换为全球IP。 这是一种将私人IP转换为全球IP的技术。

3.NAPT

NAT能够将私人IP/港口转换成全球IP/港口。

4.HTTP/HTTPS

详情点击
