半导体SECS协议低频工业读写器读卡机CK-S650-PA60S之1协议
最后更新：2022-04-16 08:48:55 手机定位技术交流文章

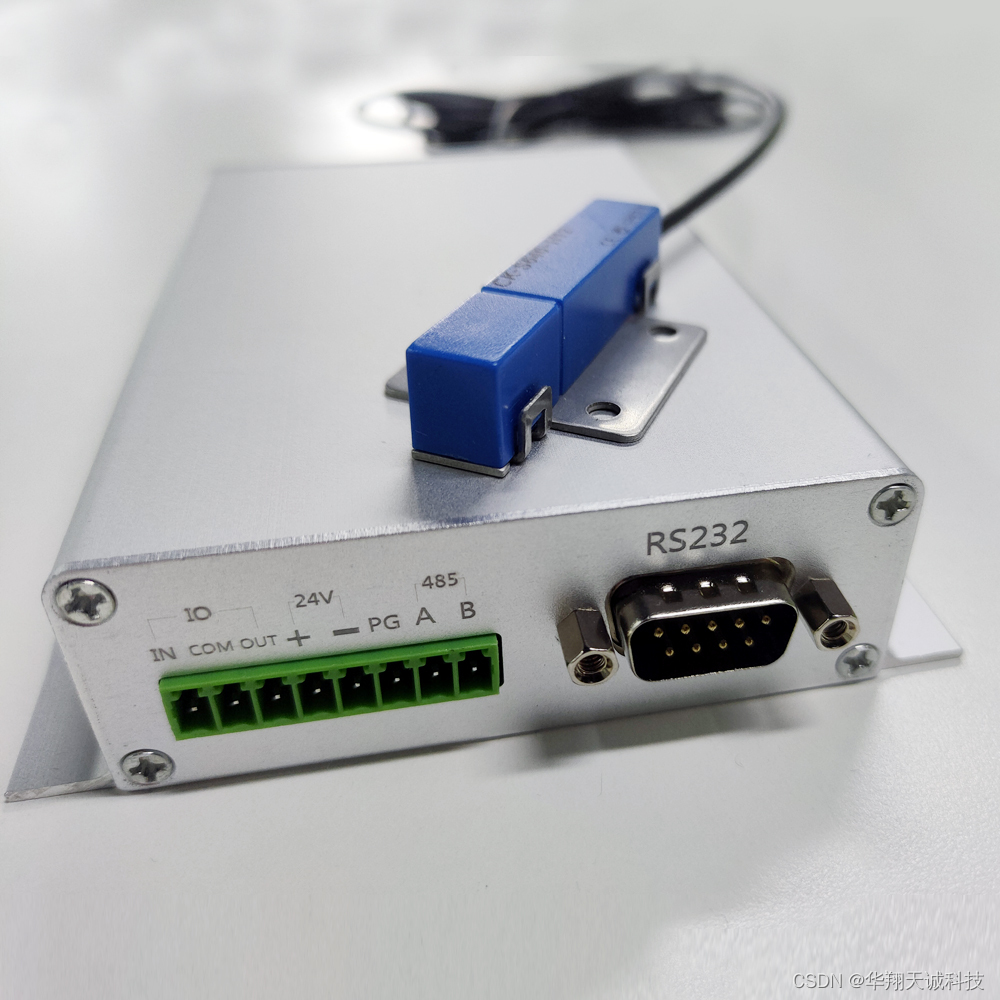

半导体工业低频工业读卡员 CK-S650-PA60S是半导体部门的低频RFID读写卡。读卡机的频率为134.2kHz。HDX工作模式，ISO 11784/85无线电频率指定得到支持。工业标准半导体SECS、1项协定、N协定和Modbus RTU协定都得到支持。
本条将侧重于关于半导体工业低频工业卡读卡器CK-S650-PA60S的协议1。
一、读卡器通讯协议
1、 通讯数据帧
1. 框架格式
命令代码 |
参数 |
帧尾(H) |
||||||||
1 |
… |
N |
||||||||
0x0D |
||||||||||
一.2 答复框架的格式
响应代码 |
参数 |
帧尾(H) |
||||||
1 |
… |
N |
||||||
0x0D |
||||||||
例如,阅读第一和第二页的数据。
按照上面命令格式
命令代码 |
参数 |
帧尾 |
|||||||||||
ASCII |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
C |
CR |
HEX |
30 |
31 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
43 |
0x0D |
2、命令代码
命令 |
值（ASCII） |
功能描述描述 |
读取 |
0100 |
当收到这一指令时,该系统与无线电频率标签交谈,从最多16页的网页上读取给定数据页。 |
写入 |
0200 |
当收到此指令时, 系统会与无线电频率标签交谈, 并写入请求的数据页。 最多可选择 16 页 。 |
相同写入 |
0300 |
当收到此指令时, 系统会与无线电频率标签连接, 并将相同数据写入所提供的页面上的页面单位。 最多可以提供17页, 与无线电频率标签的最大页数相对应 。 |
字节写入 |
0400 |
当收到此指令时, 系统会与无线电频率标签连接, 并将数据写入第一个地址和字节编号, 最高可达128字节 。 |
测试 |
10 |
将收到的数据发送到主机设备。 |
NAK |
12 |
在重复派遣之前,迅速作出反应。 |
获取参数 |
14 |
此方法返回模型、 固态版本或其他参数 。 |
获取上一条命令 |
15 |
获取最近执行的命令的指令代码。 |
复位 |
7F |
复位放大器单元 |
3、响应代码
类型 |
值（ASCII） |
名称 |
功能描述描述 |
正常结束 |
00 |
正常结束 |
当收到这一指令时,该系统与无线电频率标签交谈,从最多16页的网页上读取给定数据页。 |
主机通信错误 |
14 |
格式错误 |
当收到此指令时, 系统会与无线电频率标签交谈, 并写入请求的数据页。 最多可选择 16 页 。 |
通信错误 |
70 |
通信错误 |
当收到此指令时, 系统会与无线电频率标签连接, 并将相同数据写入所提供的页面上的页面单位。 最多可以提供17页, 与无线电频率标签的最大页数相对应 。 |
72 |
无标签错误 |
将收到的数据发送到主机设备。 |
|
7B |
写入错误 |
在重复派遣之前,迅速作出反应。 |
二、命令说明
1、读取
适用于读多个页操作
1. 发送命令
命令代码 |
页名（8个字符） |
帧尾 |
||||||||||
0 |
1 |
0 |
0 |
CR |
||||||||
页名（8个字符）
位 |
7 |
-- |
0 |
7 |
-- |
2 |
1 |
0 |
7 |
-- |
0 |
7 |
-- |
3 |
1 |
0 |
页码 |
/ |
/ |
/ |
/ |
/ |
17 |
16 |
15 |
14 |
-- |
7 |
6 |
-- |
1 |
/ |
/ |
名称 |
0* |
0* |
0* |
0* |
0* |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0* |
0* |
值 |
00 |
00到07 |
00到FF |
00到FC |
||||||||||||
0*：固定为0
0/1：0或者1
页面名称: 设置读页值为 1, 非读页值为 0, 并将结果转换为十六进制 。
一.2 读数反应
响应代码 |
读取的数据 |
CR |
||||||||||||||
第N页 |
… … |
第M页（N<M） |
||||||||||||||
数据1 |
... … |
数据8 |
数据1 |
… … |
数据8 |
|||||||||||
0 |
0 |
0D |
||||||||||||||
2、写入
数据写入无线电频率标签的页面单位。您可以一次最多写16页,并指定任何页面。
2.1.1 发送命令
命令代码 |
页名 （8个字符） |
写入数据 |
CR |
|||||||||||||||||||||||
第N页 |
… |
第M页（N<M） |
||||||||||||||||||||||||
数据1 |
… |
数据8 |
… |
数据1 |
… |
数据8 |
||||||||||||||||||||
0 |
2 |
0 |
0 |
0D |
||||||||||||||||||||||
页名（8个字符）
位 |
7 |
-- |
0 |
7 |
-- |
2 |
1 |
0 |
7 |
-- |
0 |
7 |
-- |
3 |
1 |
0 |
页码 |
/ |
/ |
/ |
/ |
/ |
17 |
16 |
15 |
14 |
-- |
7 |
6 |
-- |
1 |
/ |
/ |
名称 |
0* |
0* |
0* |
0* |
0* |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0* |
0* |
值 |
00 |
00到07 |
00到FF |
00到FC |
||||||||||||
0*：固定为0
0/1：0或者1
页面名称: 设定书面页面的值为 1, 非书面页面的值为 0, 并将结果转换为十六进制 。
2.2 写响应
响应代码 |
CR |
|
0 |
0 |
0D |
回复代码( 正常时间: 00) 已返回 。
3、相同写入
此命令适用于许多必须写入相同数据并可用于任何页面的页面。
三.1 使用相同的书写命令
命令代码 |
页名 （8个字符） |
写入数据 |
CR |
||||||||||||||
数据1 |
… |
数据8 |
|||||||||||||||
0 |
3 |
0 |
0 |
0D |
|||||||||||||
页名（8个字符）
位 |
7 |
-- |
0 |
7 |
-- |
2 |
1 |
0 |
7 |
-- |
0 |
7 |
-- |
3 |
1 |
0 |
页码 |
/ |
/ |
/ |
/ |
/ |
17 |
16 |
15 |
14 |
-- |
7 |
6 |
-- |
1 |
/ |
/ |
名称 |
0* |
0* |
0* |
0* |
0* |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0/1 |
0* |
0* |
值 |
00 |
00到07 |
00到FF |
00到FC |
||||||||||||
0*：固定为0
0/1：0或者1
页面名称: 设定书面页面的值为 1, 非书面页面的值为 0, 并将结果转换为十六进制 。
三.2 相同的书面反应
响应代码 |
CR |
|
0 |
0 |
0D |
回复代码( 正常时间: 00) 已返回 。
4 、字节写入
此命令将从无线电频率标签提供的地址将数据写入给定的字节编号, 一次最多不超过128字节 。
四.1字节的书写指令
命令代码 |
第一个地址 |
写入数据 |
CR |
||||||||
数据1 |
… |
数据N |
|||||||||
0 |
4 |
0 |
0 |
0D |
|||||||
第一个地址可在00小时至87小时之间输入。
当写入数据时,可以指定提供地址最多128字节,而提供地址的写作数据供应量最多为128字节。
4.2字节的书写回答
响应代码 |
CR |
|
0 |
0 |
CR |
回复代码( 正常时间: 00) 已返回 。
5、测试
当读写单位收到测试命令时,反应代码和命令测试数据将传送到主机设备。
5.1 试验指挥台
对于主机设备和读者模块之间的通信,进行了通信测试。
命令代码 |
CR |
|
1 |
0 |
0D |
5.2 试验反应
命令代码 |
CR |
|
0 |
0 |
0D |
6、NAK命令
接受上一个响应命令 。
六.1 NAK指挥发送
命令代码 |
CR |
|
1 |
2 |
0D |
六.2 NAK对指令的反应
上次行动的反应命令已返回 。
7、获取参数
此命令检索参数, 如模型的固态软件版本 。
7.1 要发送的命令
命令代码 |
参数类型 |
CR |
||
1 |
4 |
0D |
||
参数类型说明：
参数 |
值 |
说明 |
参数类型 |
01 |
型号 |
02 |
固件版本 |
|
21 |
天线连接状态 |
7.2 服从司令部的命令
响应代码 |
参数内容 |
CR |
|||
0 |
0 |
* |
* |
* |
0D |
* 指明参数的内容,其长度由实际内容决定。
8. 获得上一项命令
获取最近执行的命令的指令代码。
发送命令( 8 次)
命令代码 |
CR |
|
1 |
5 |
0D |
8.2 遵守命令
响应代码 |
命令代码 |
CR |
||||
0 |
0 |
0D |
||||
9、复位
读写器单元复位重启
命令代码 |
CR |
|
7 |
F |
0D |
命令没有得到回应, 立即重新启动您的电脑 。
