网络层（三）

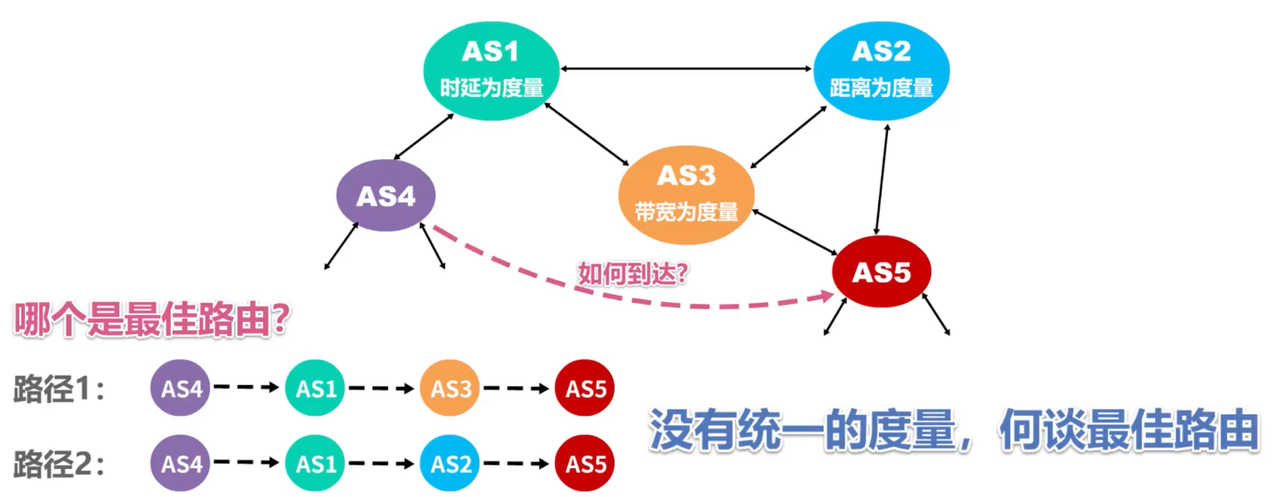

- AS:一组由单一技术管理的路由器。为了确定AS组内的路线,这些路由器采用AS内部路线选择协议和共同测量。为决定AS群体之间的路径,还采用路线选择协议。
- 在一个自治系统内使用的内部网关协议与互联网上其他自治系统使用的内部网关协议无关。
- 路由器是一种专门的计算机,有若干输入和输出端口,其工作是转发数据组。
- 交换结构

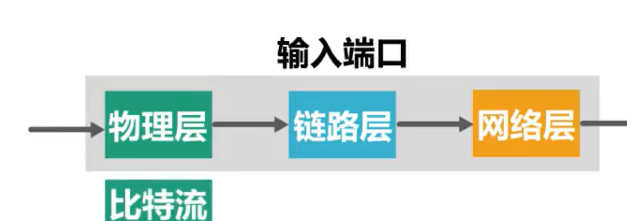

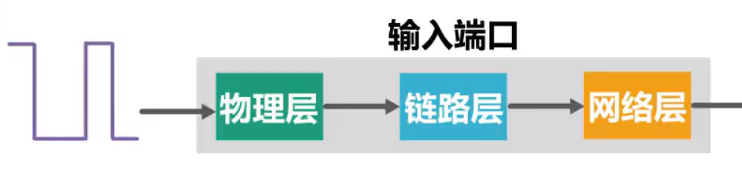

- 一组输入端口：

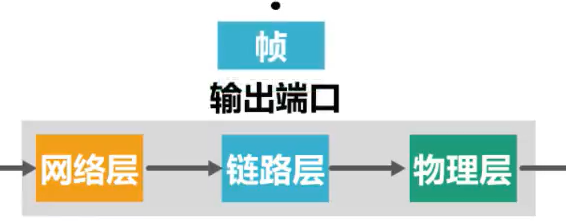

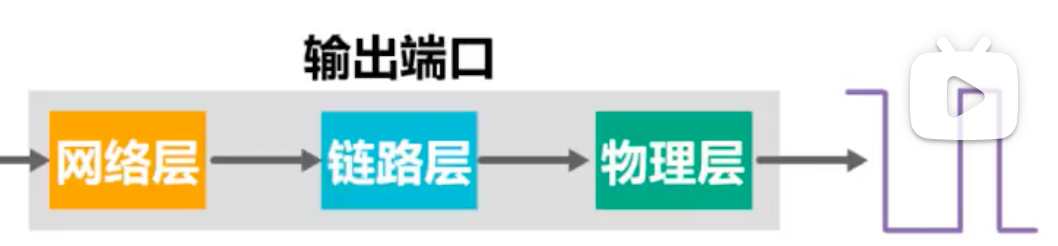

- 一组输出端口：
- 数据链层将数据组封装在框中,然后送往物理层处理。
- 物理层将框架作为略微流动处理,将其转换成适当的传输电信信号。

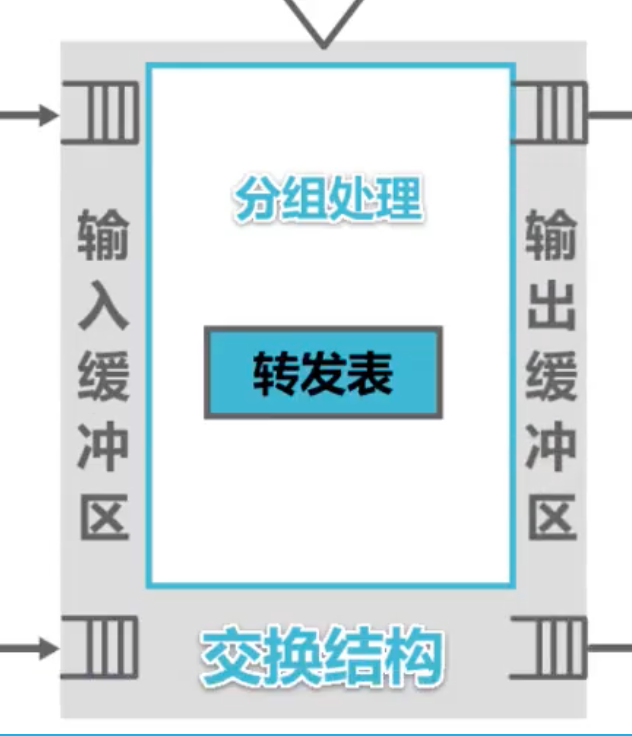

- 输入缓冲组,该缓冲组将用于临时储存新的出入路由器,但无法处理。
- 临时储存已处理但尚未就绪待发组的已处理但尚未即成就待发组的暂时储存产出缓冲
- 路由选取处理器是路线选择部分的关键组成部分,它的职责是根据使用的路线选择协议,它与其他路由器进行周期性通信,以更新路由器的图表。
- 如果向输入端口提供的网络层分组是一个路由器,则发送路由器之间的路线信息。
- 此分组被传送到路由器, 以便它选择一个处理器 。
- 路由器选择根据组的内容更新其自身路线列表的处理器。
- 除了处理进路信息外,路由器还选择处理器,以周期性方式向其他路由器传送路线信息。
- 此外,路由器港口应有输入和离开缓冲区。
- 输入缓冲组,该缓冲组将用于临时储存新的出入路由器,但无法处理。，临时储存已处理但尚未就绪待发组的已处理但尚未即成就待发组的暂时储存产出缓冲
- 路由器港口通常有输入和输出功能。
- 当收到路由器D时,将加以调整,每个目的的下一个网络跳跃将改为C。
- 优点
- 实现简单，开销较小
- 缺点
- RIP将网络的规模限制在15个最大距离(16 = 不详)。
- 路由之间传递的路线信息是路由器中整个路由器图,随着网络的增长,这增加了费用。
- “坏消息”传递缓慢, 导致更新过程耗时过长,
- 如果不采用其他进程,将形成大量团体。
- 这一自治制度中的所有路由器都采用OSPF协议,该协议将系统分成四个较小的区。
- 每个区域都由32位区域标识符标明,该标识符可按点到点比例标出。
- 骨干地区的区域特征必须是0,必须用来与其他地区连接。
- 其他地区的区域身份证不能是零,不能彼此不同。
- 通常,在任何特定区域都不应有超过200个路由器。
- 绕行的好处是,通过洪水法传递链条状况信息的数量仅限于每个地区,而不是整个自治系统,从而最大限度地减少网络流量。
- 实施伙伴数据报告的第一个组成部分和数据组成部分都存在。
- 在所有 IP 数据报告中,页眉的初始部分必须保持20 字节的不变长度。
- 第一节固定部分结束时有任择字段,其长度为灵活的构成部分,在第一节固定部分结束时为任择字段,其长度为灵活的。
- IP数据报告的初始部分通常以32位元表示。
- 图表中的每一行由32位(即4个字节)组成,每行都称为
字段或者域每个字段或特定字段的组合用于代表IP协议的功能。 - 现在预计,二司的知识产权数据将需要通过一个网络。
最后更新：2022-04-17 10:01:01 手机定位技术交流文章
网络层（三）
四.6. 关于选择路线的协定
概述

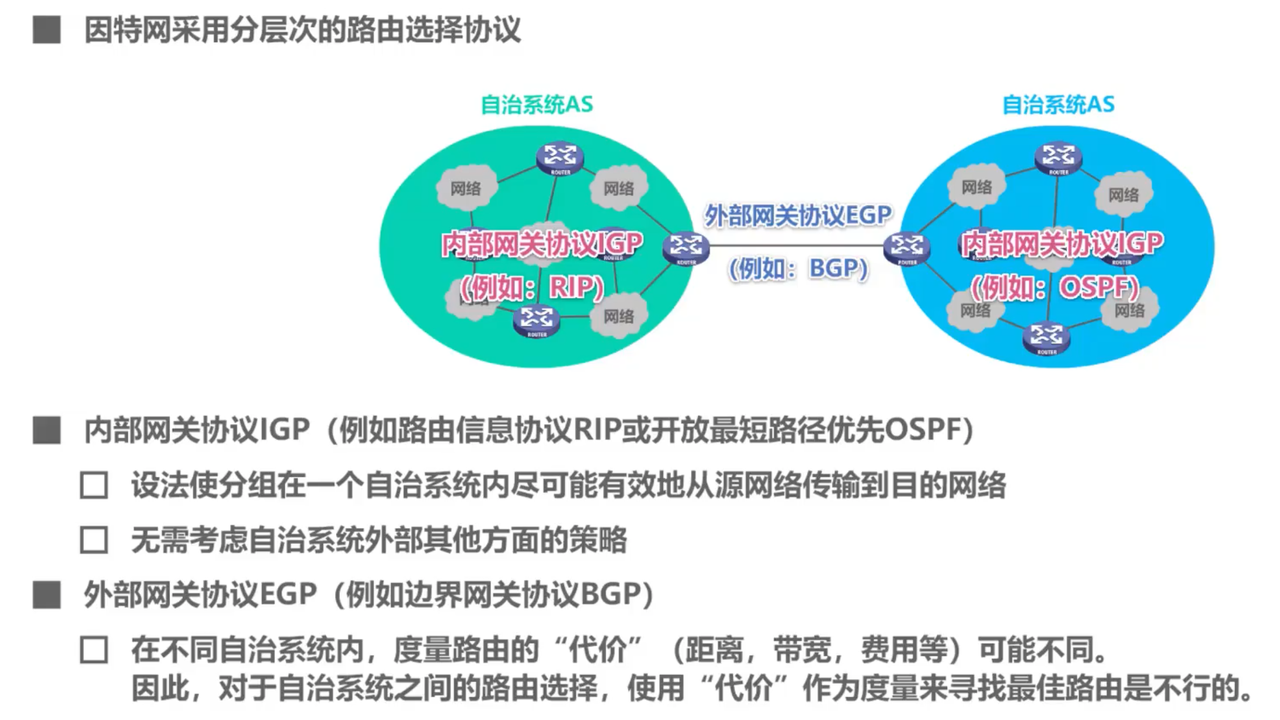

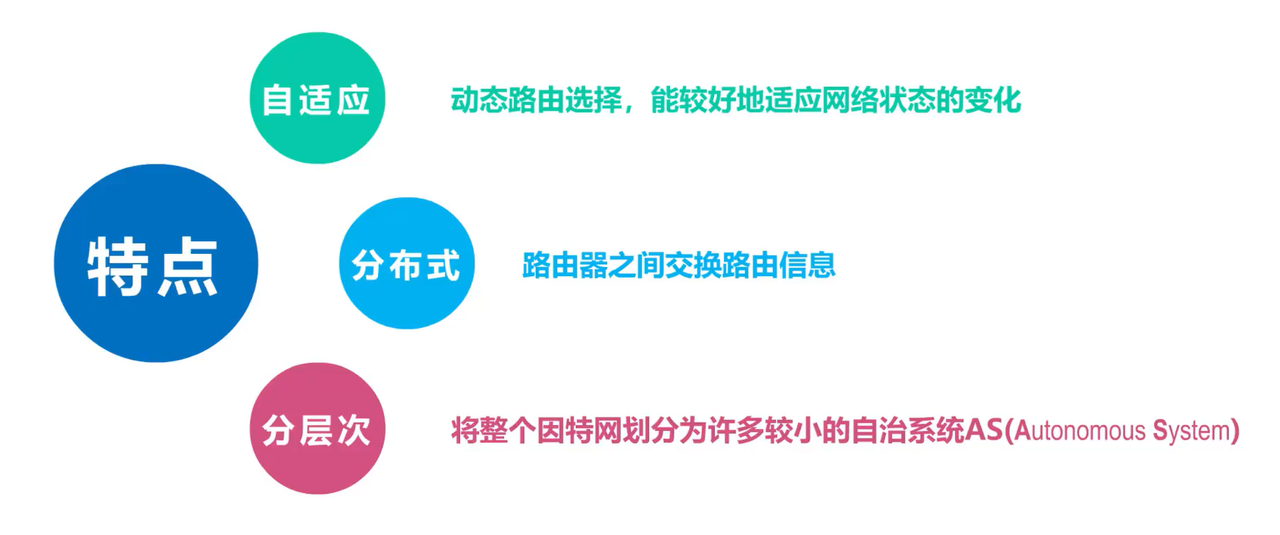

互联网线路选择协议的主要特点

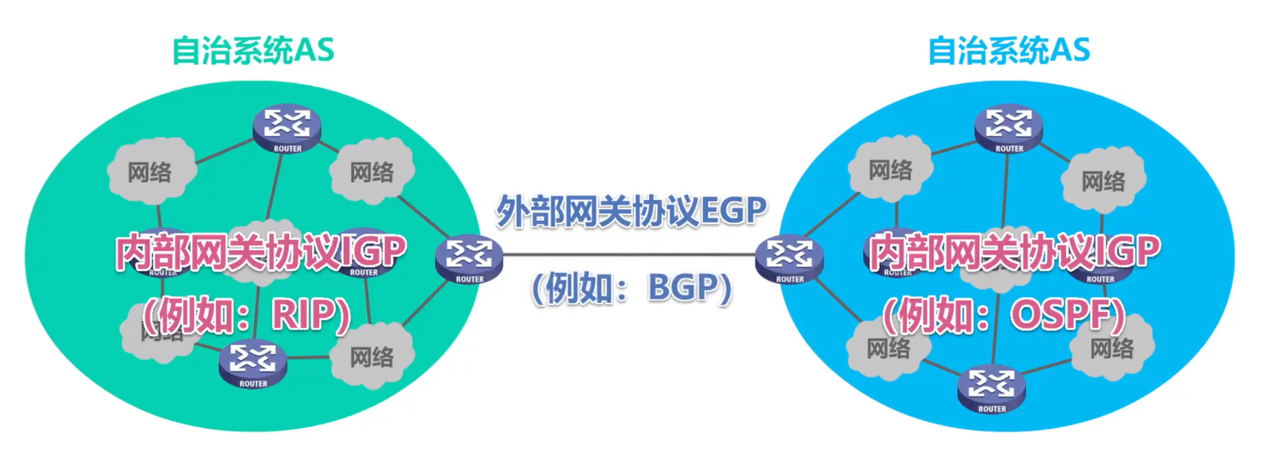

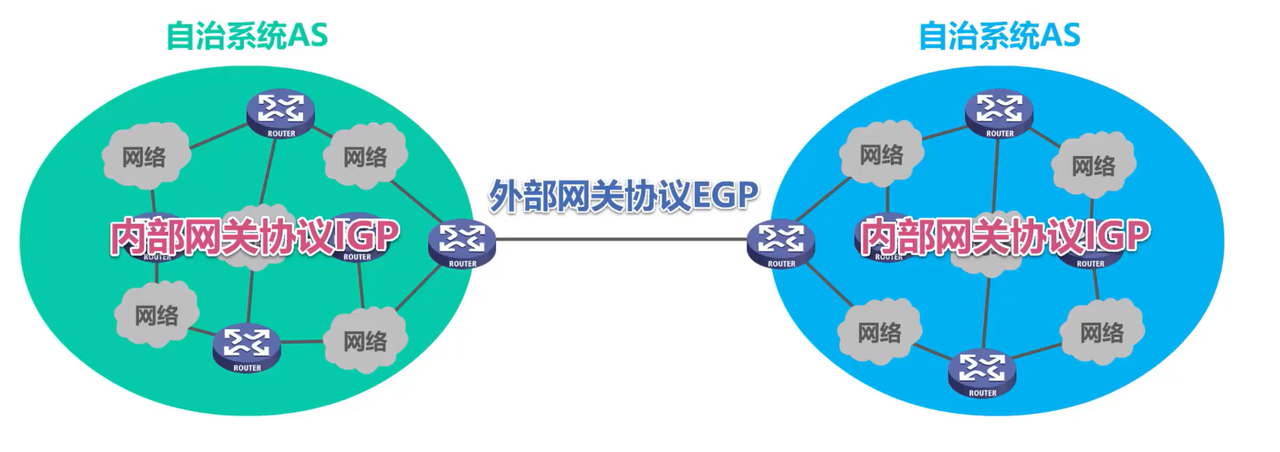

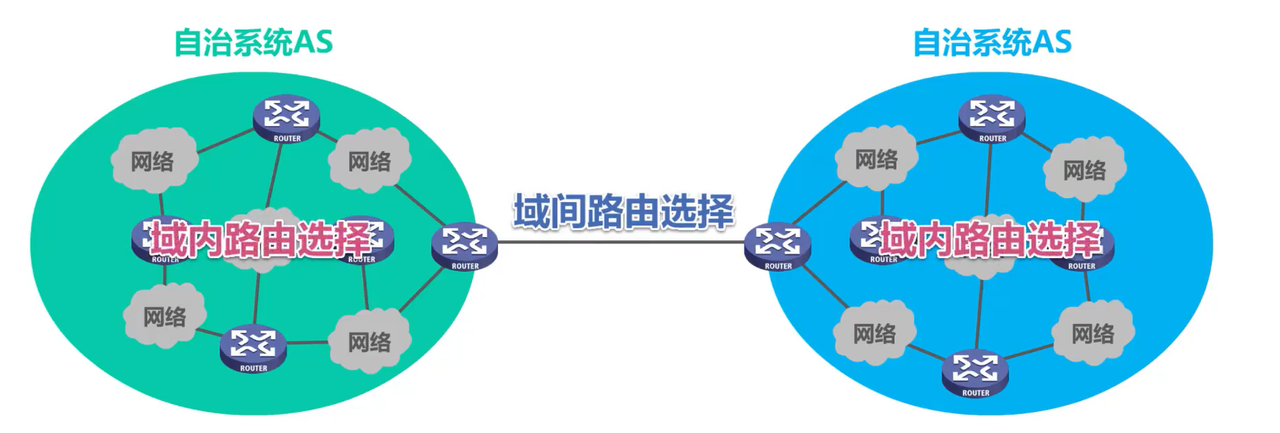

因特网有多层线路选择机制。
大陆间路由器选择自主系统之间的路线,而大陆内路由器选择自治系统内的路线。
作为路线选择程序,域际路由器采用外部网关协议EGP。
内部网关协议 IGP 被内部路由器用作路线选择协议。
路线协议是网关协议的另一个术语。
EGP代表外部网关协议,ERP代表外部路线协议。
内部网关协议 IGP, 也称为内部路线协议 IRP

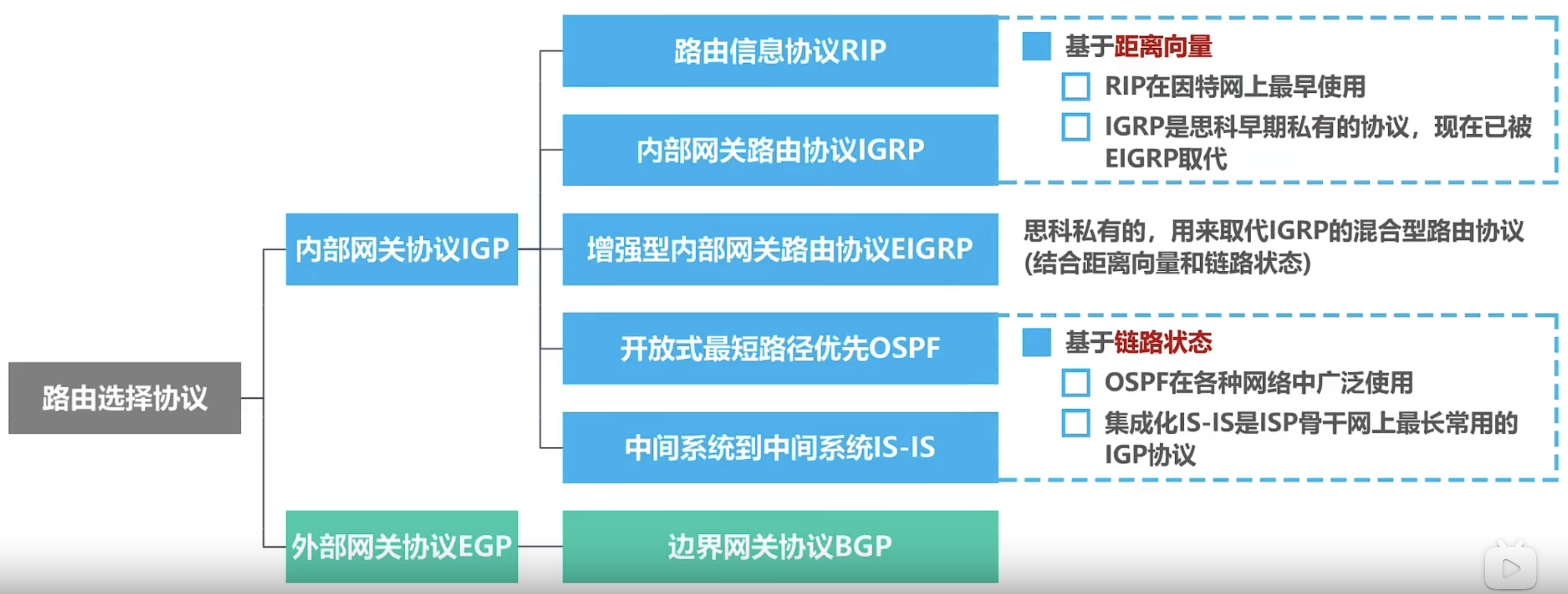

常见的路由选择协议

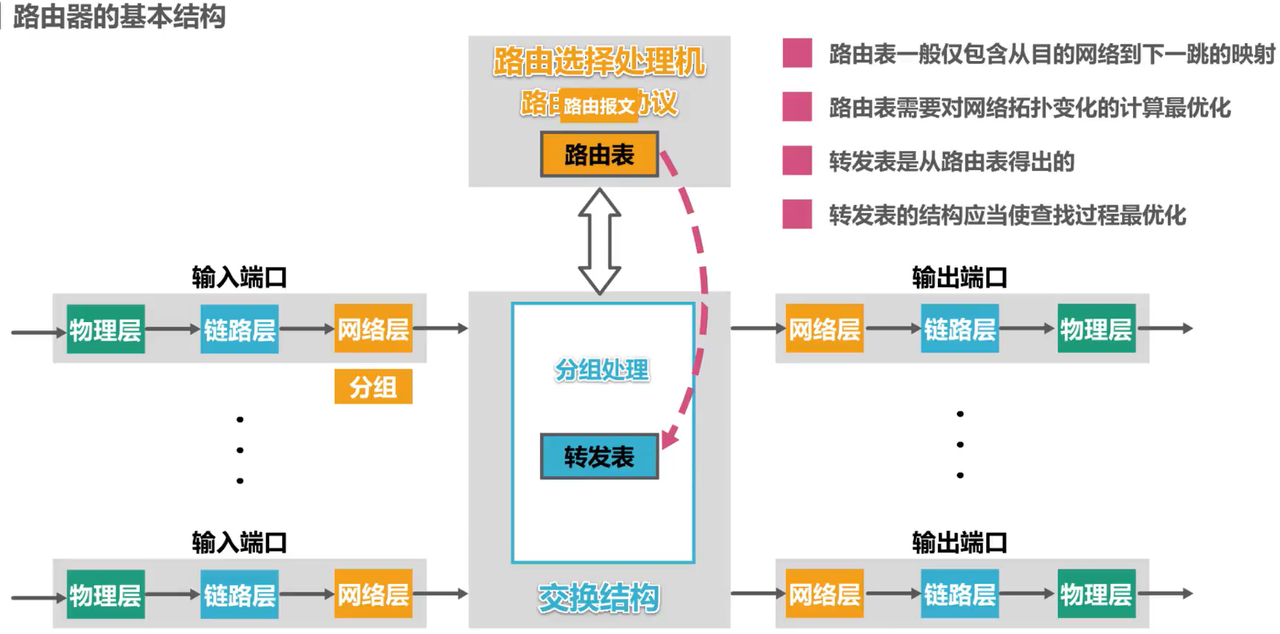

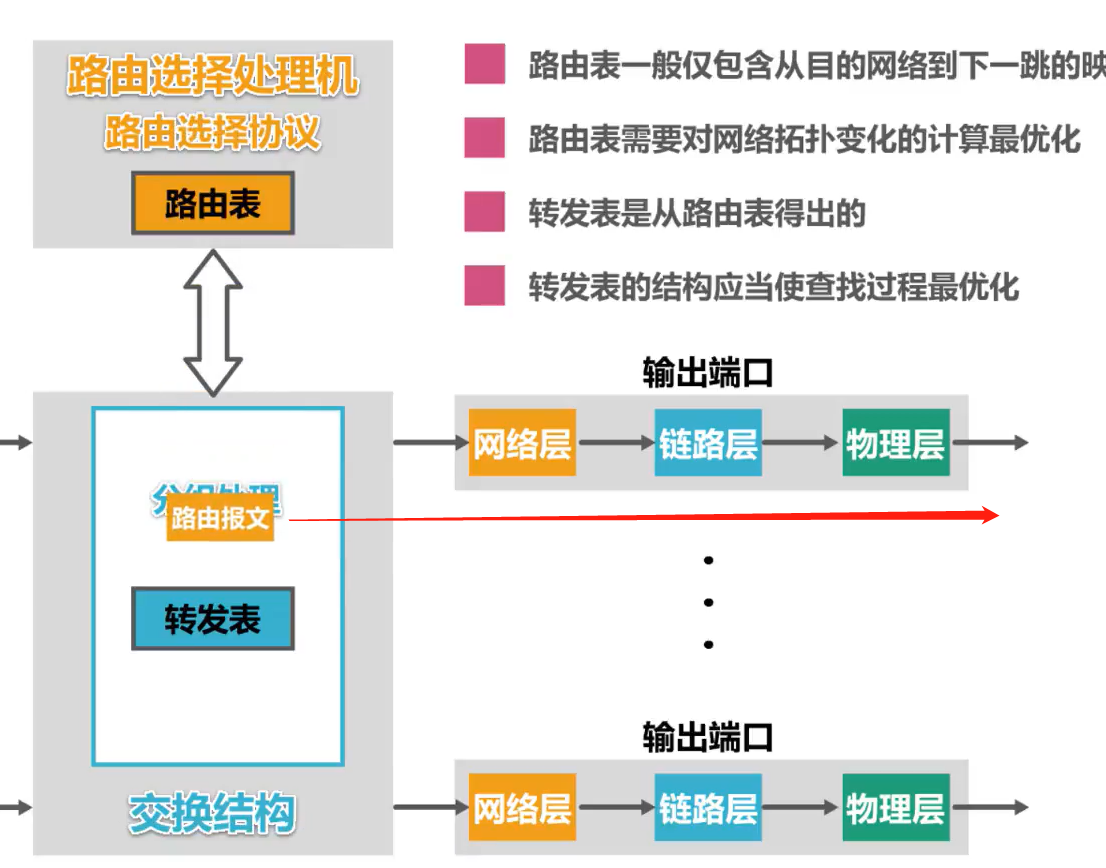

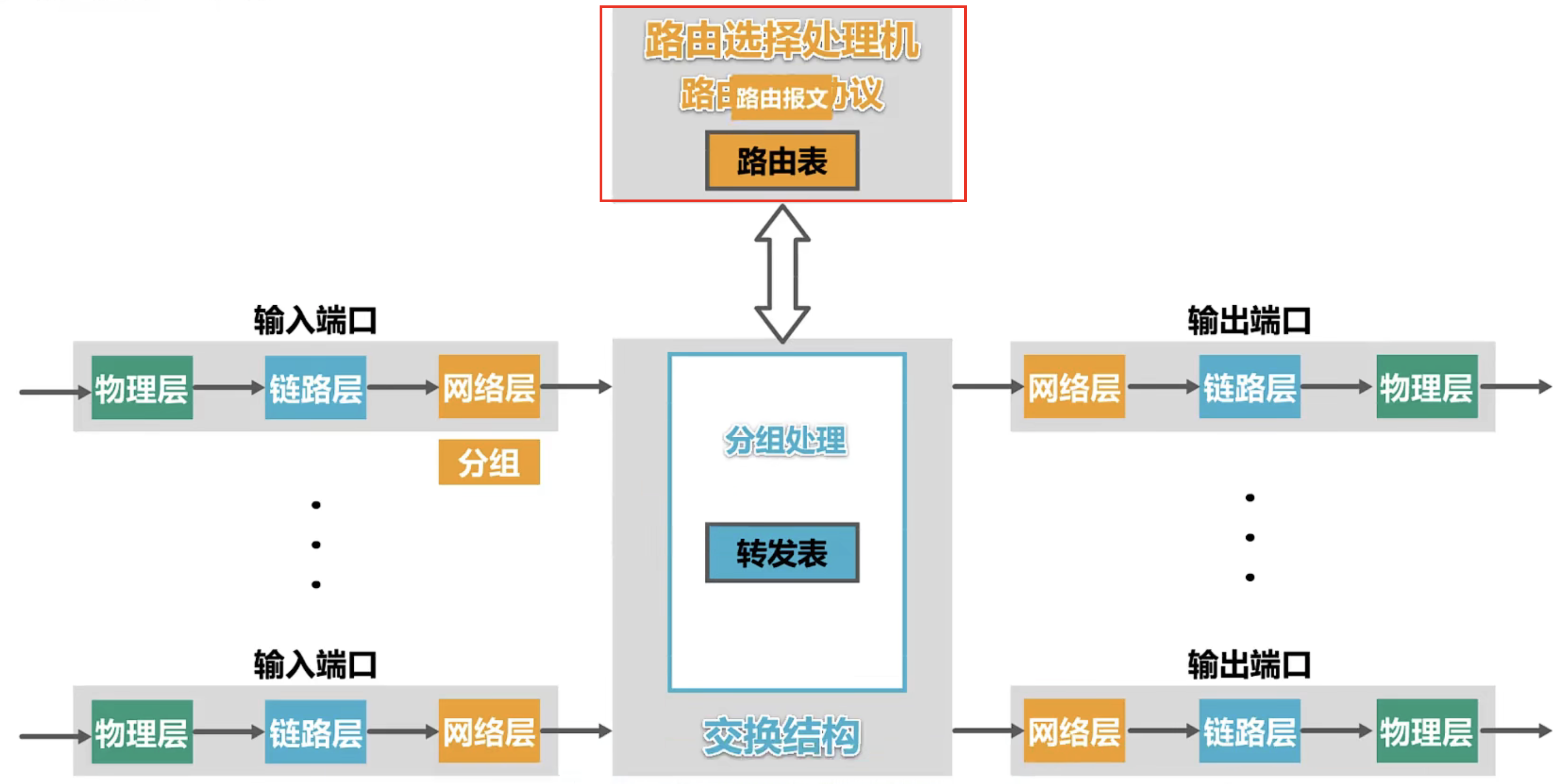

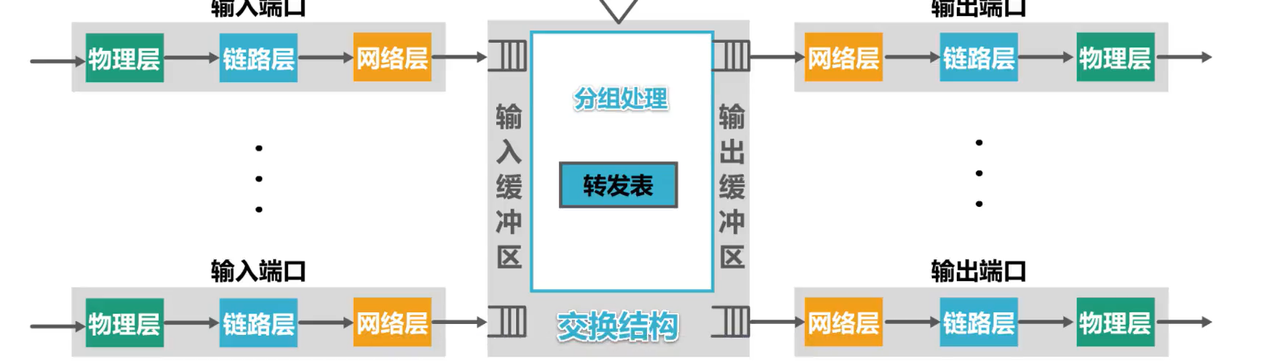

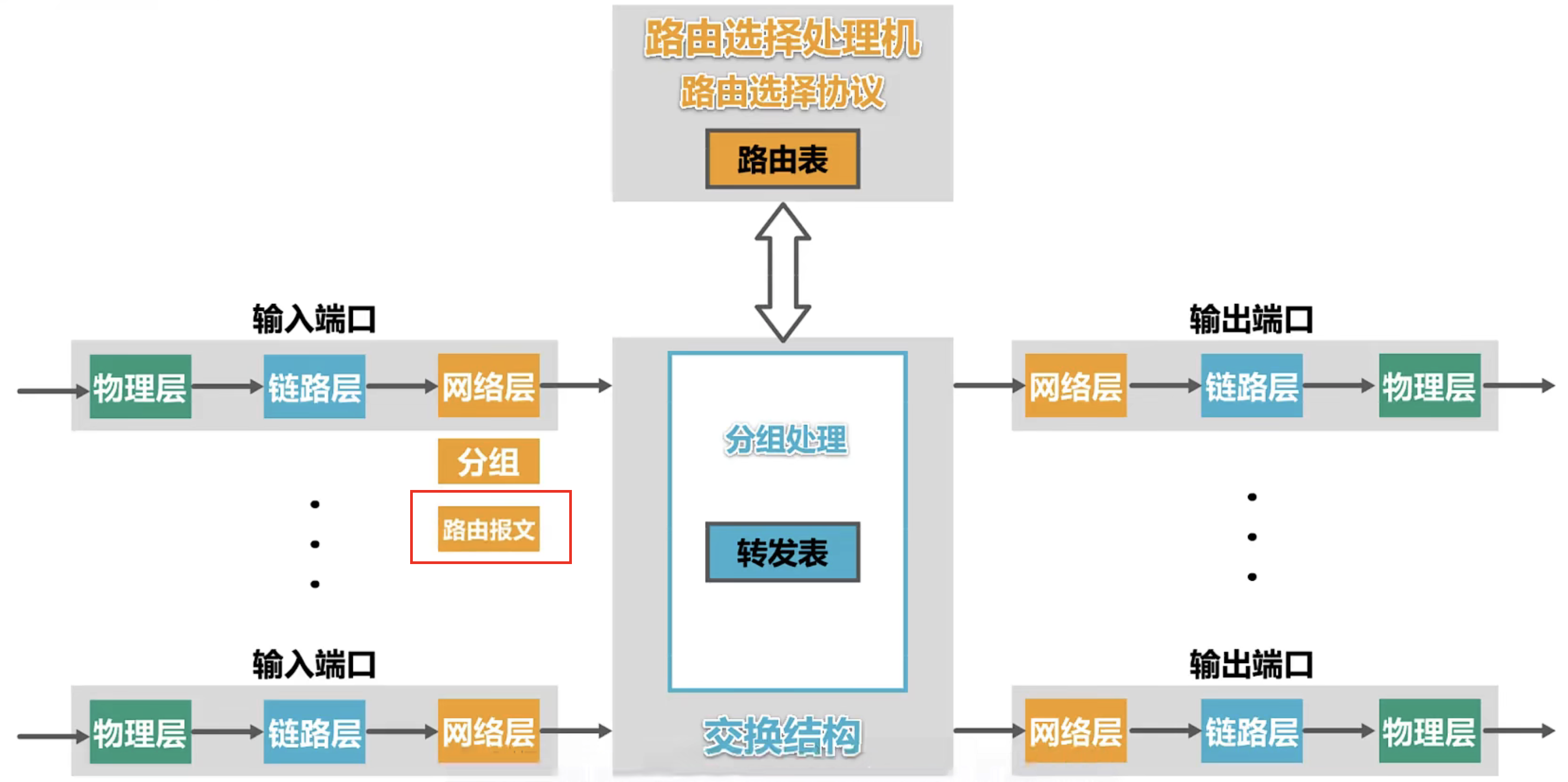

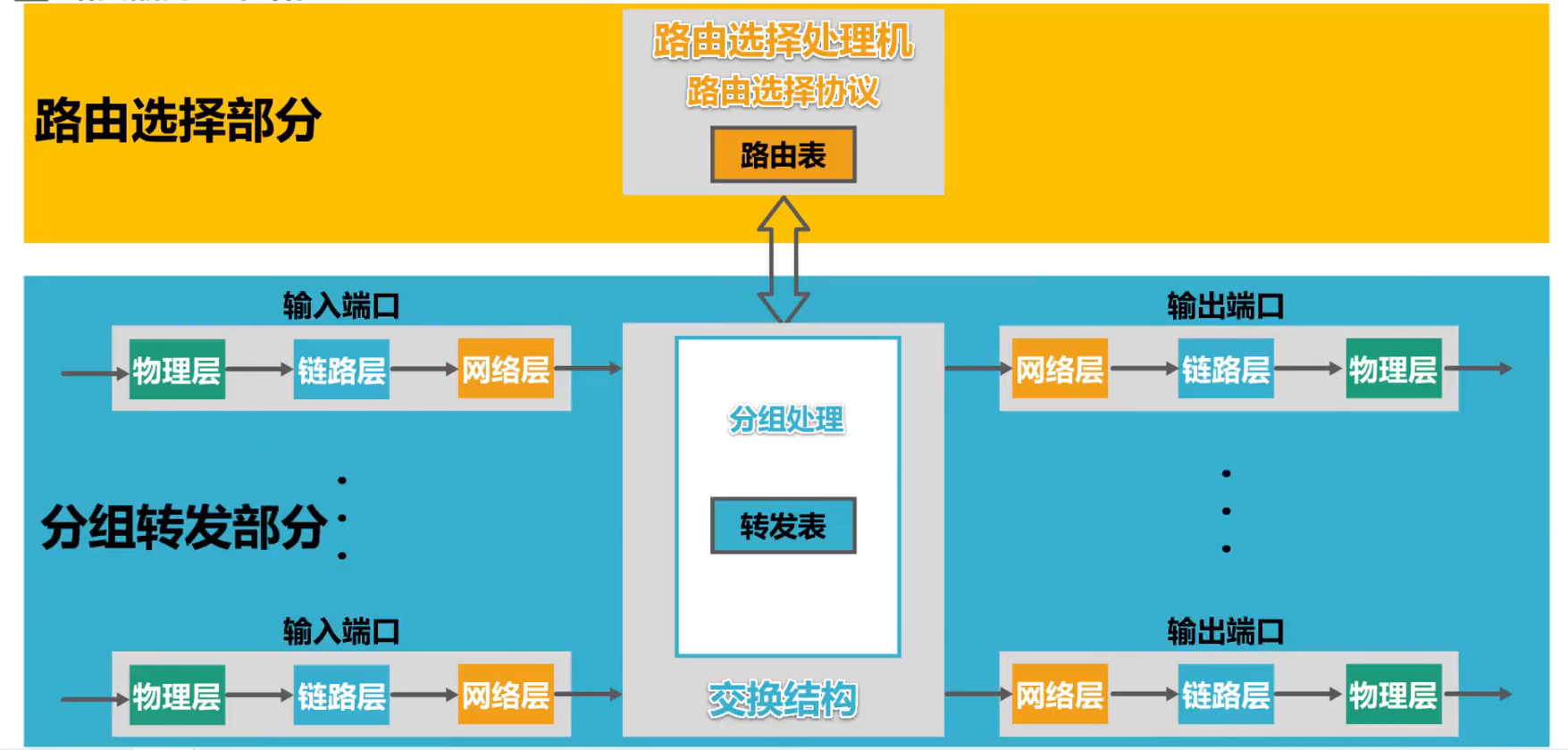

路由器的基本结构
路由器的建造分为两个主要组成部分:
1. 分组的转发部分由三部分组成。

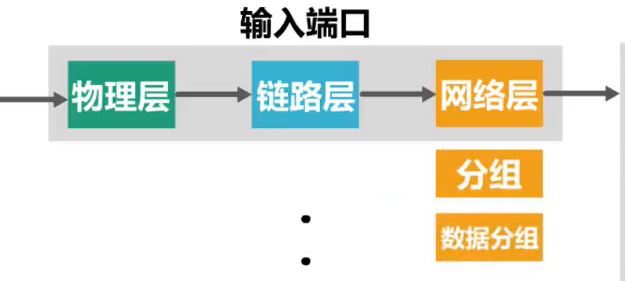

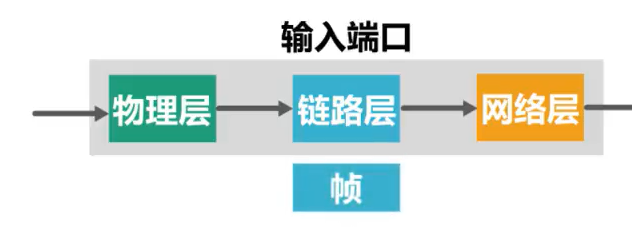

信号通过其输入端口之一进入路由器。
通过物理层将信号转换成略微流动,并发送到数据链层处理。
数据链接层识别比特流中的框架,删除框架和框架结尾,并将其传输到网络层处理。

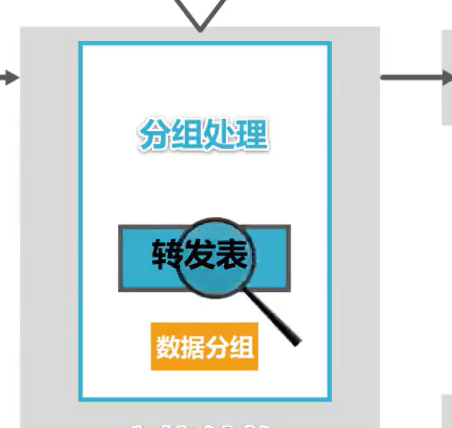

如果提交给网络一级的分组是要转交的常规数据分组,则只有分组才能通报。
列表是根据该组第一个组成部分中的目标地址发送的。
如果没有发现匹配的转发条目, 则删除该组; 否则, 则将其转发到匹配项中指定的端口 。

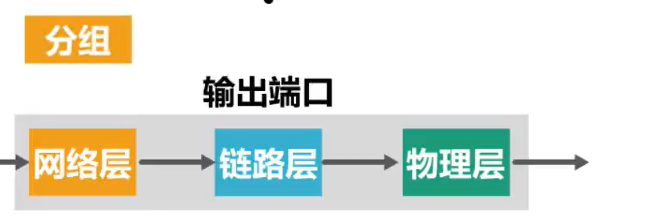

网络层修改数据组第一部分中特定字段的值,例如首先将数据组的寿命降低一个,然后将其发送到数据链接层进行密封
在它们的港口,路由器还可以进入缓冲区和出境缓冲区。
一般而言,路由器港口具有输入和输出功能,这些例子区分了输入和输出港口,以便更好地显示路由器的基本工作作业。
2、路由选择部分

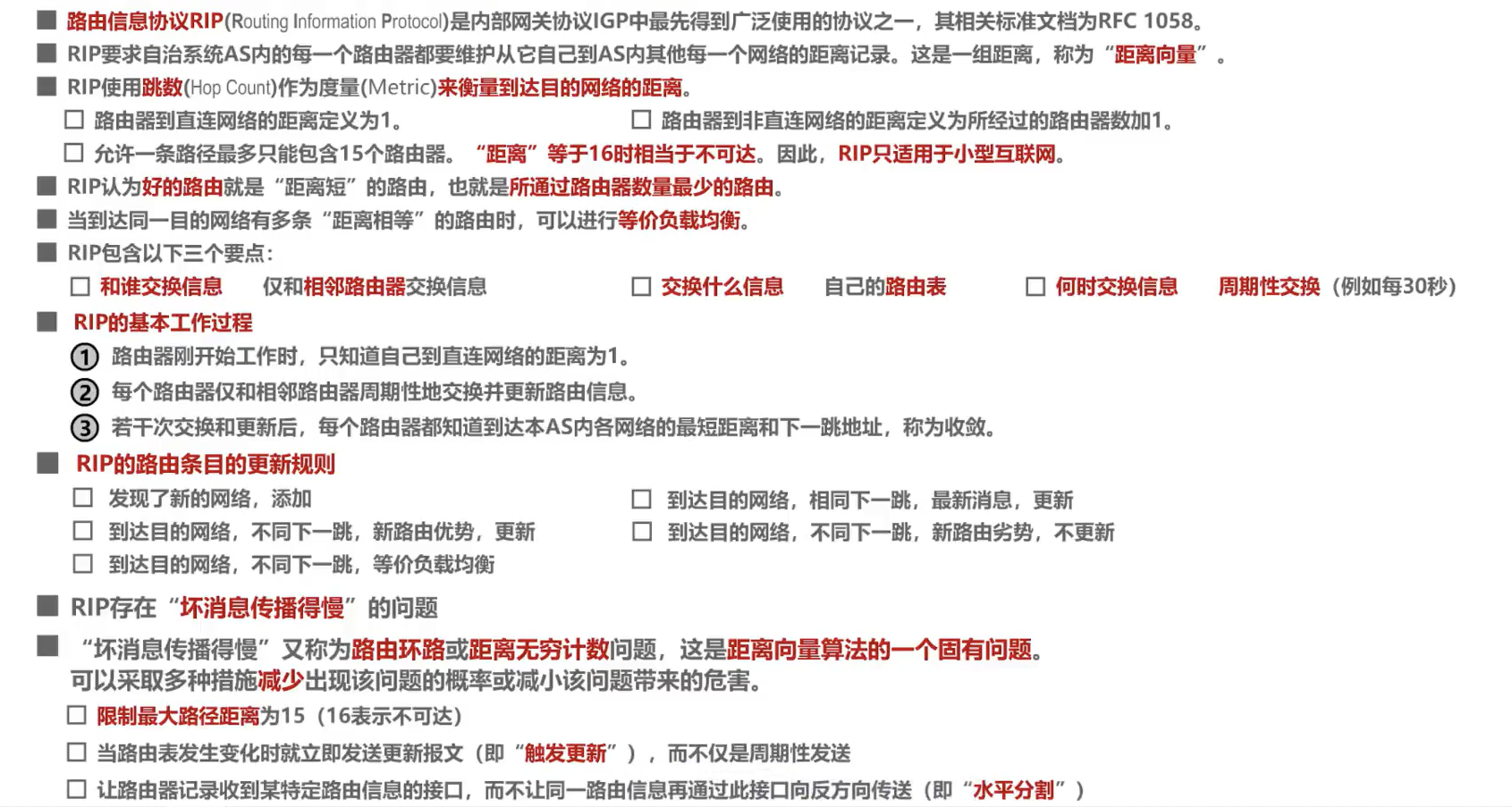

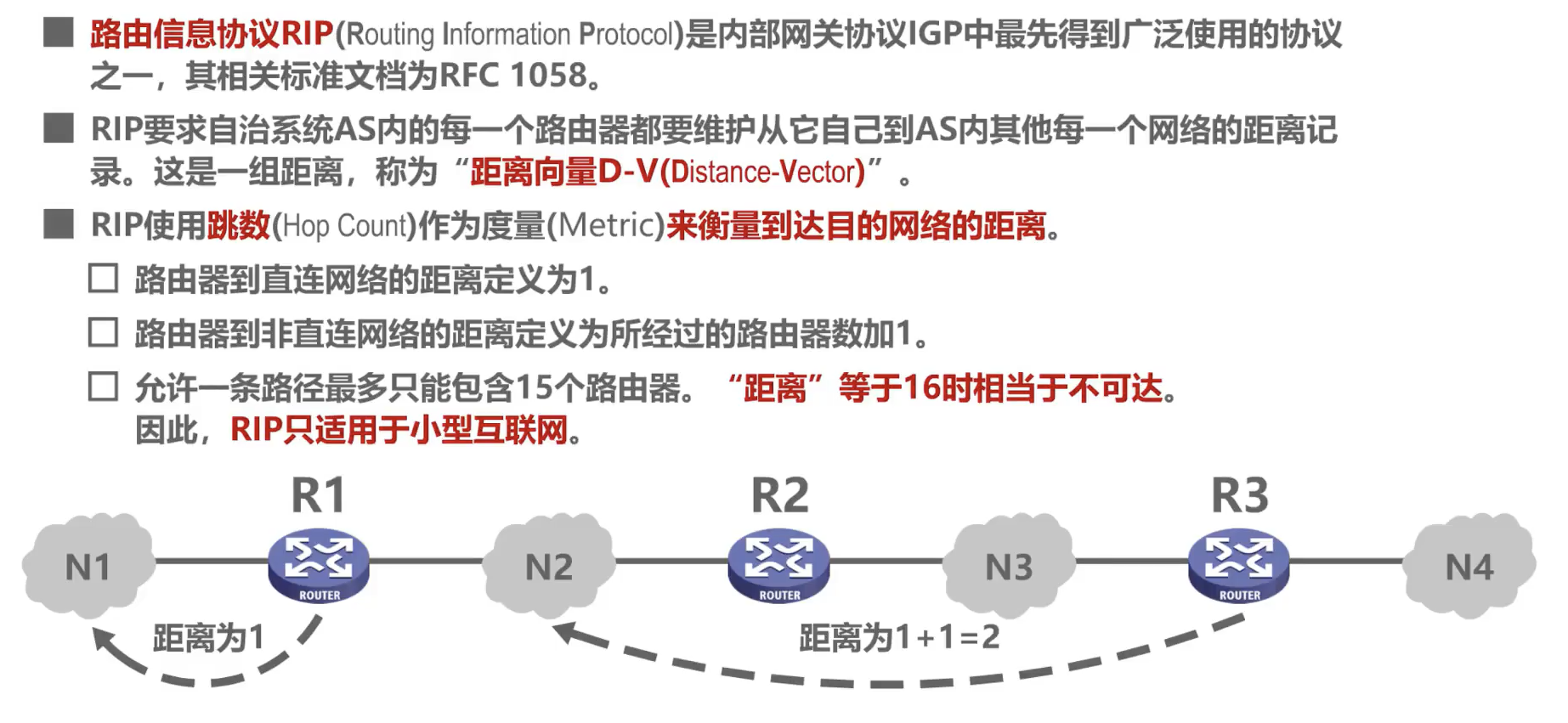

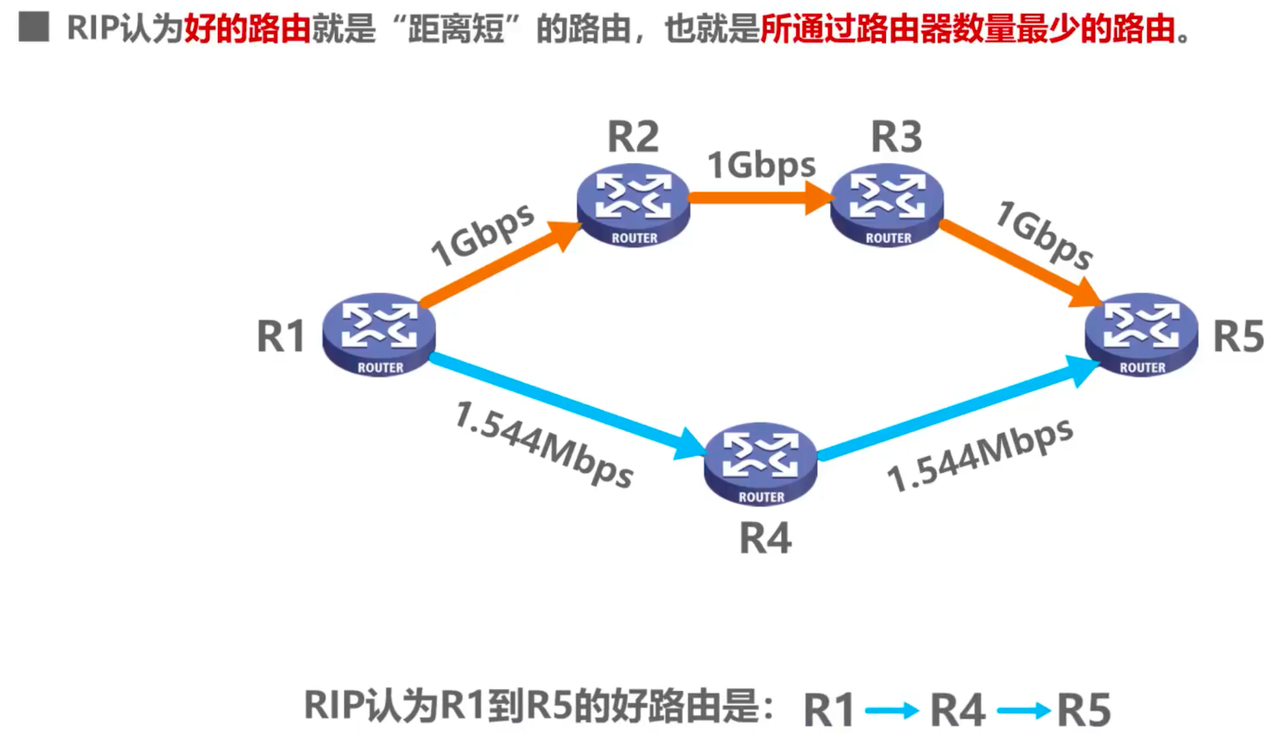

RIP代表Routing信息议定书。

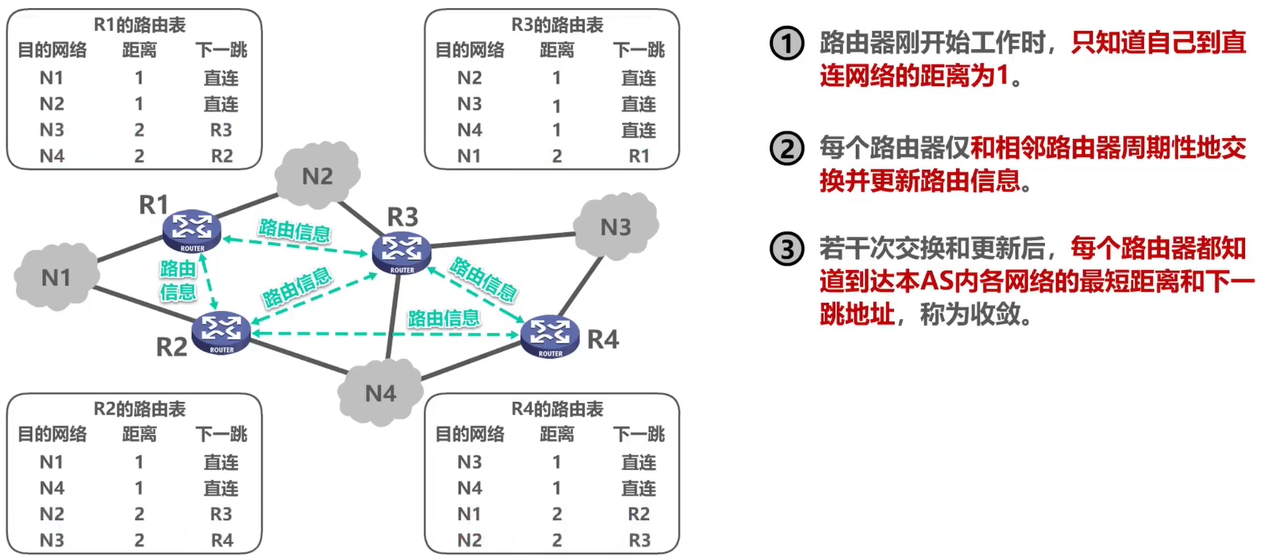

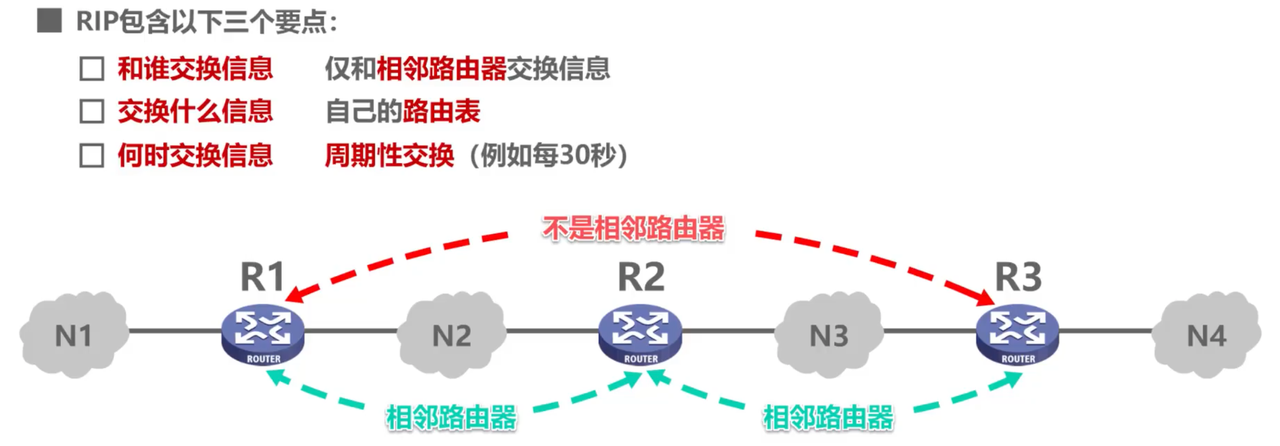

RIP的基本劳动程序

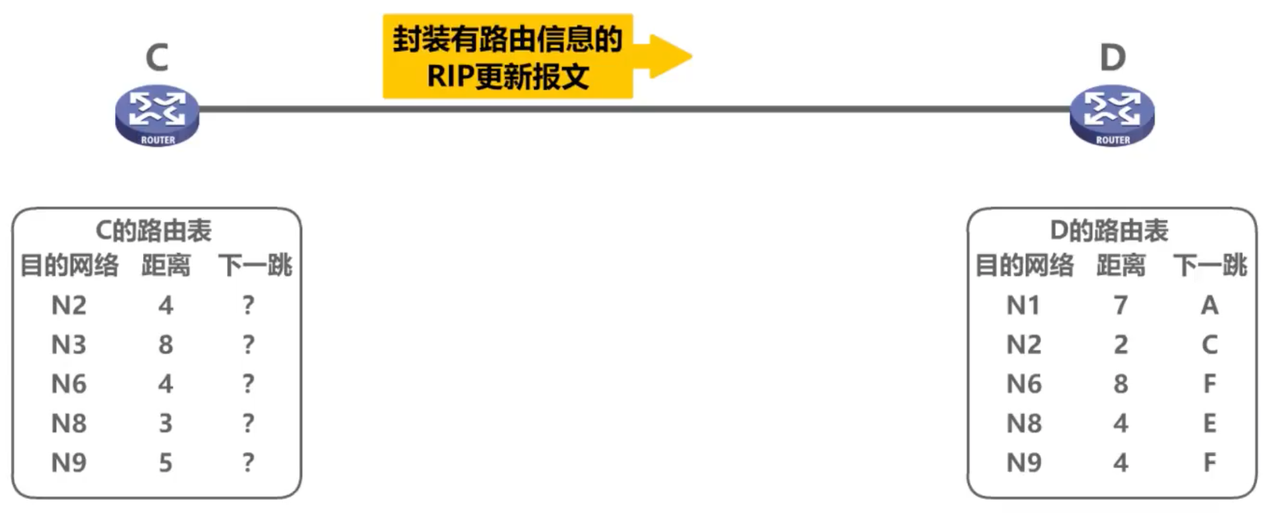

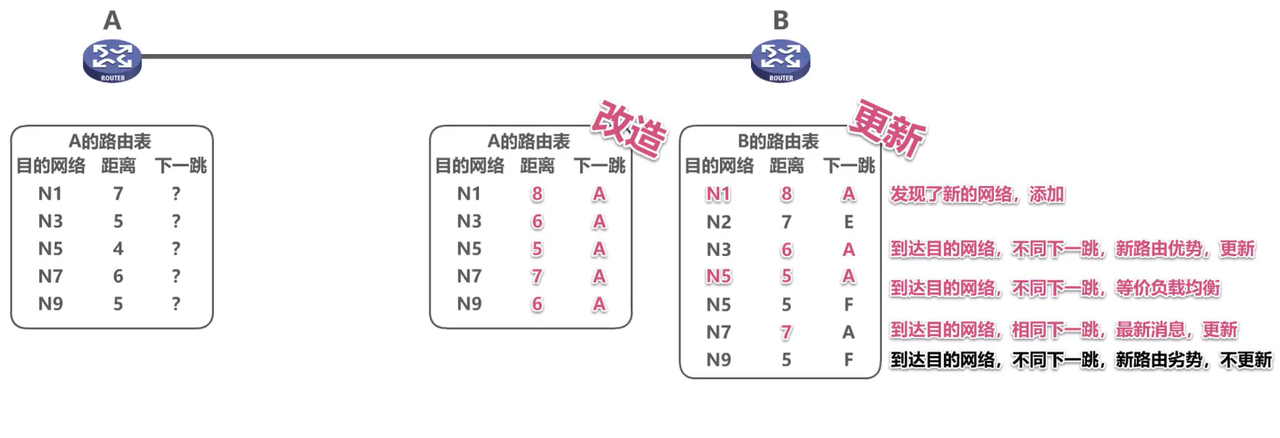

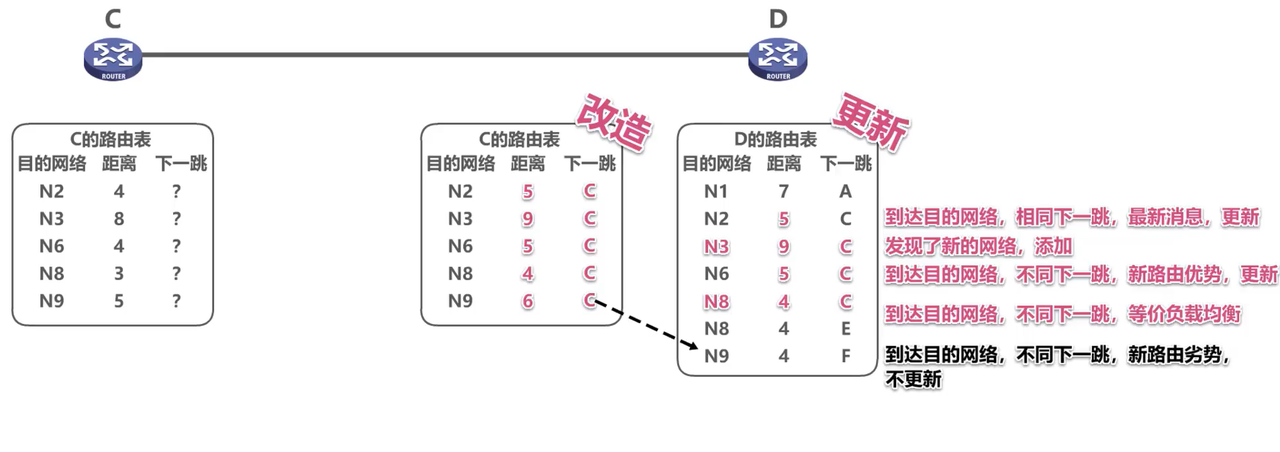

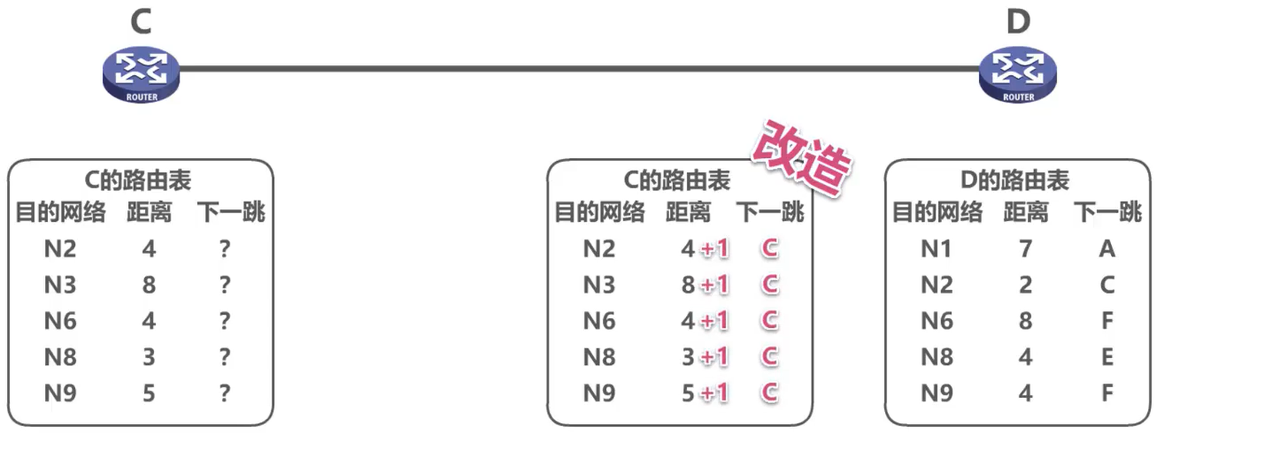

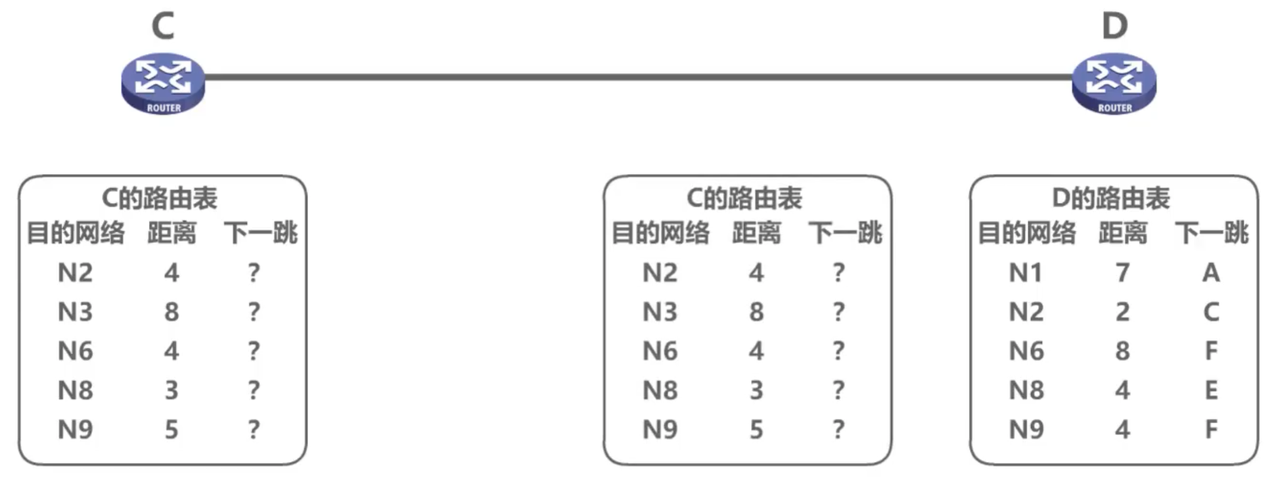

RIP 路线条目更新规则(例)

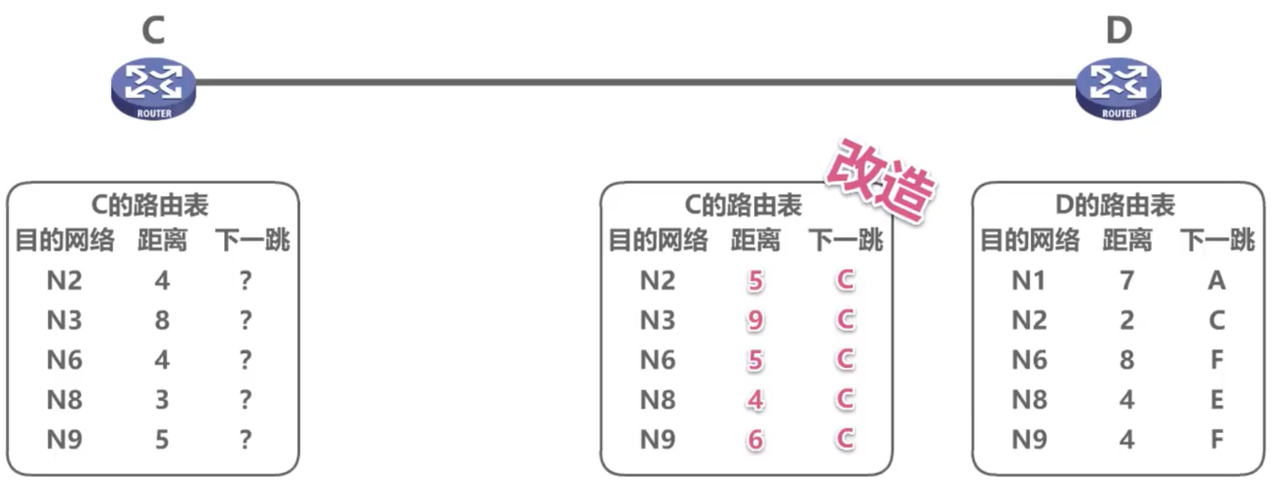

路由器C到网络的所有用途的下一站都标上一个问题标记,并假定路由器D对路由器C没有关系。
如果路由器C的RIP更新内容得到提供,他将在自己的路线表中包围适当的路线信息。
RIP更新报文中发送给路由器D；我们可以很容易地推断,路由器C传输路由器D本身的路由器清单。
路由器C可以进入这些网络,表明路由器C的邻近路由器也可以进入这些网络,但只有比路由器C由于这些原因到达网络的距离多一个,使路由器D能够根据更新后的路线图更新其先前的路线图。

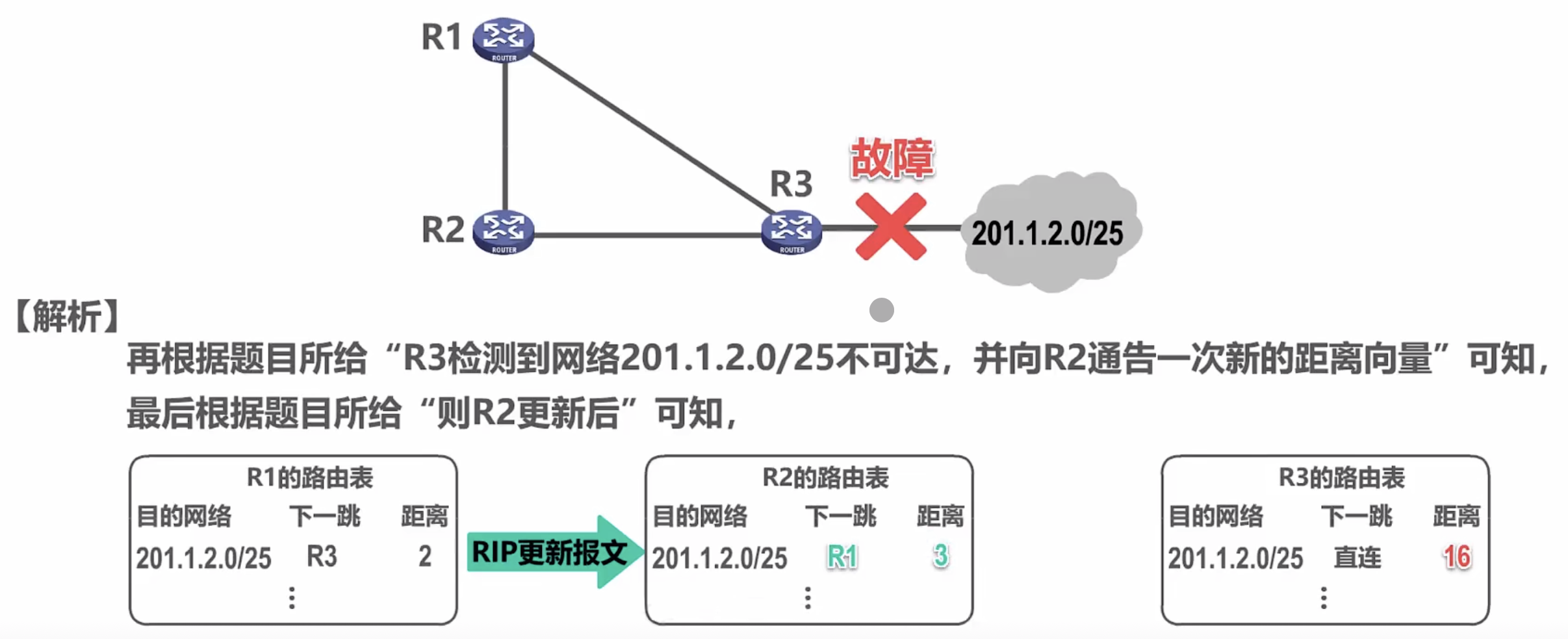

【举例2】

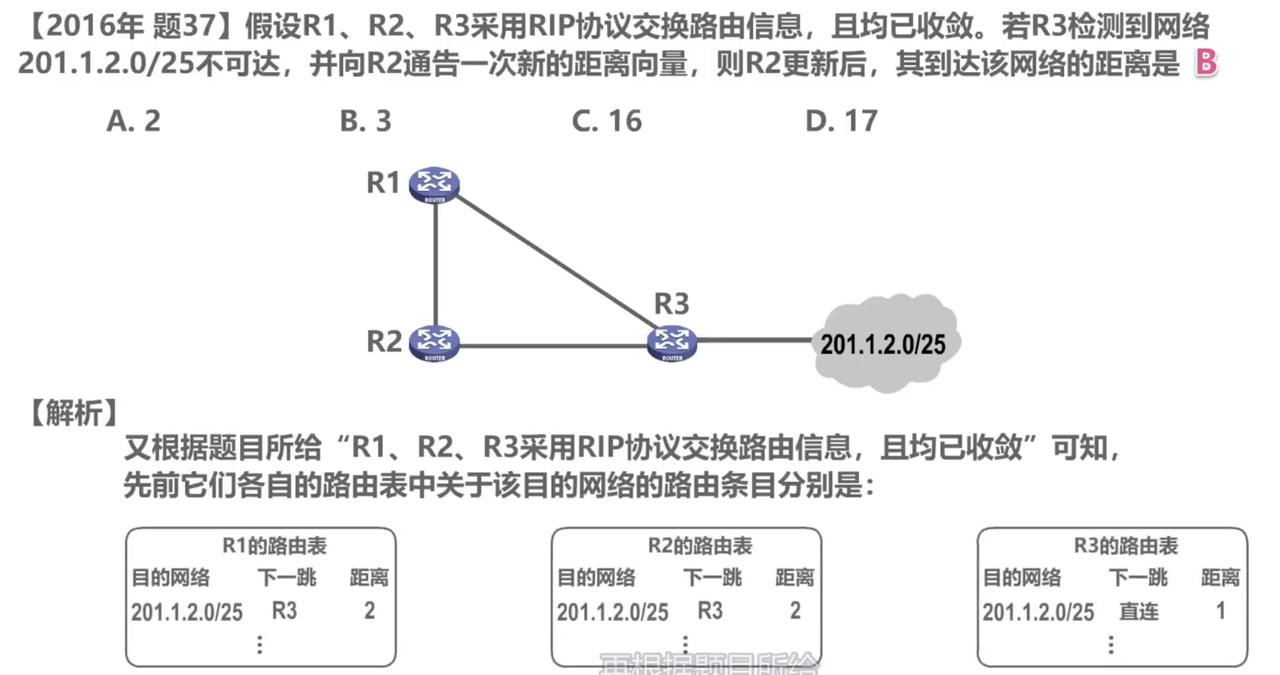

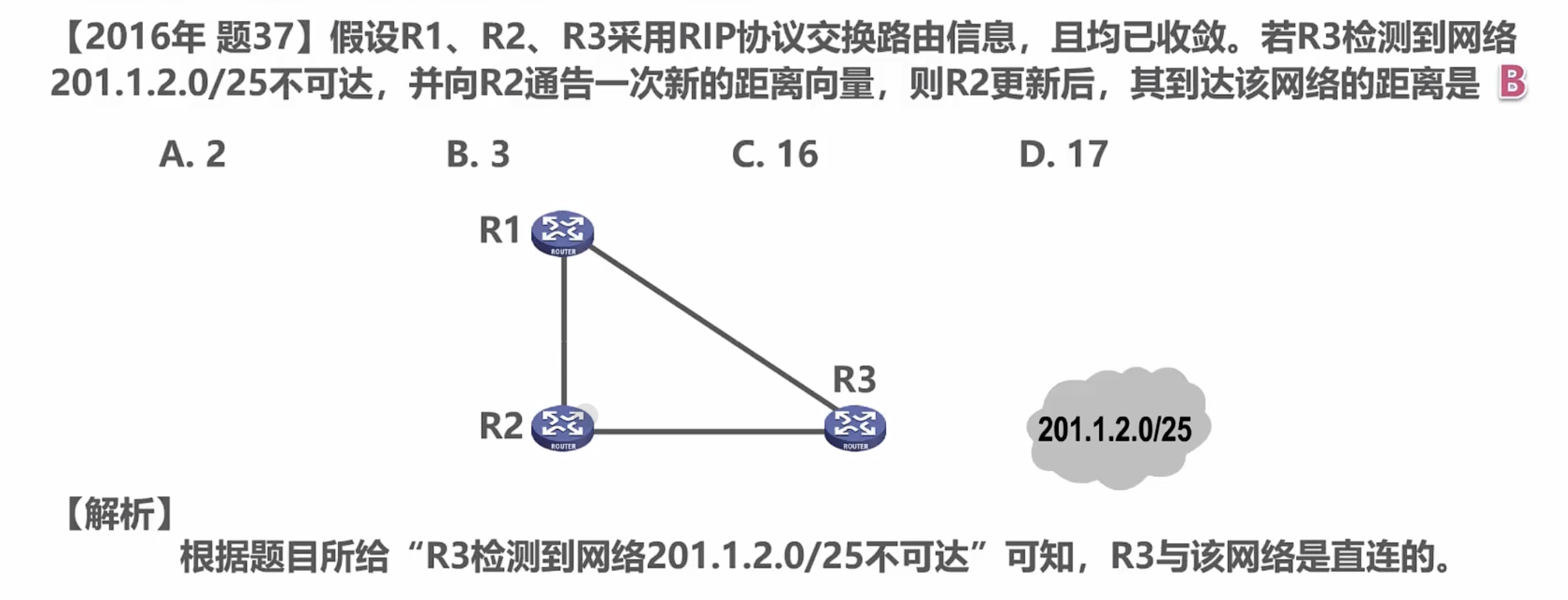

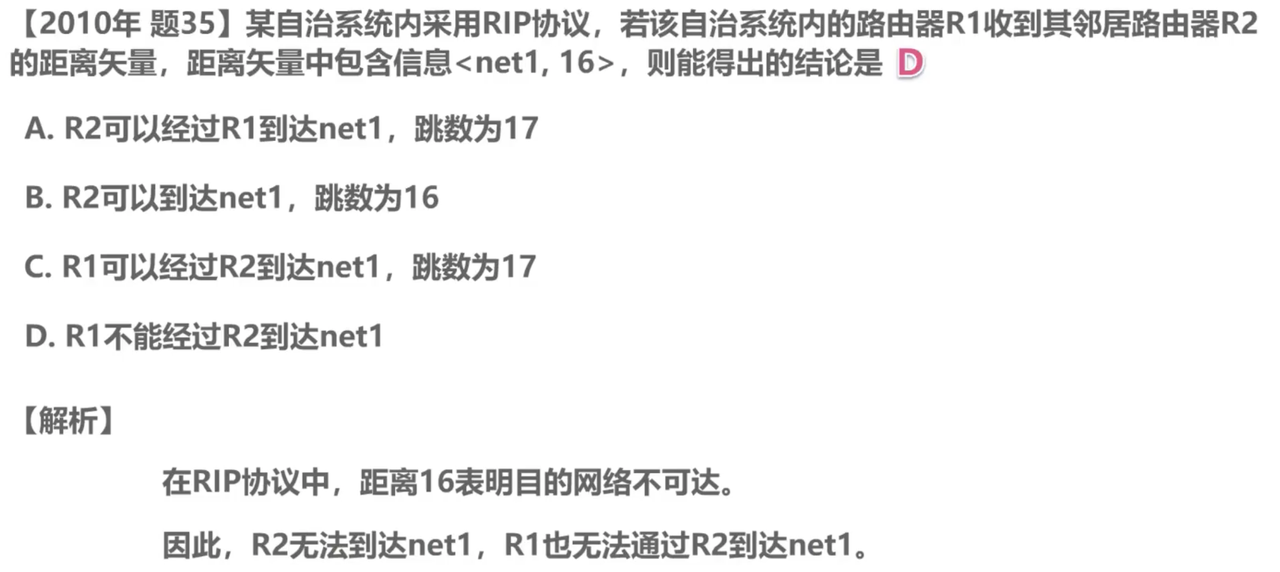

练习

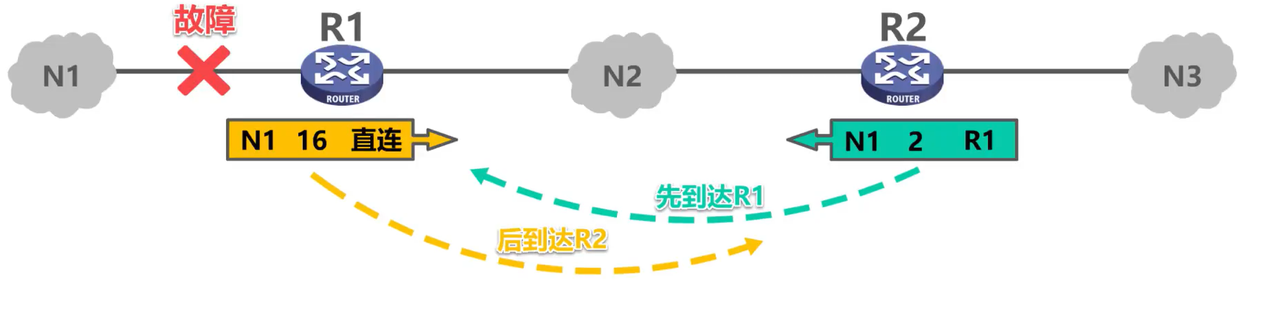

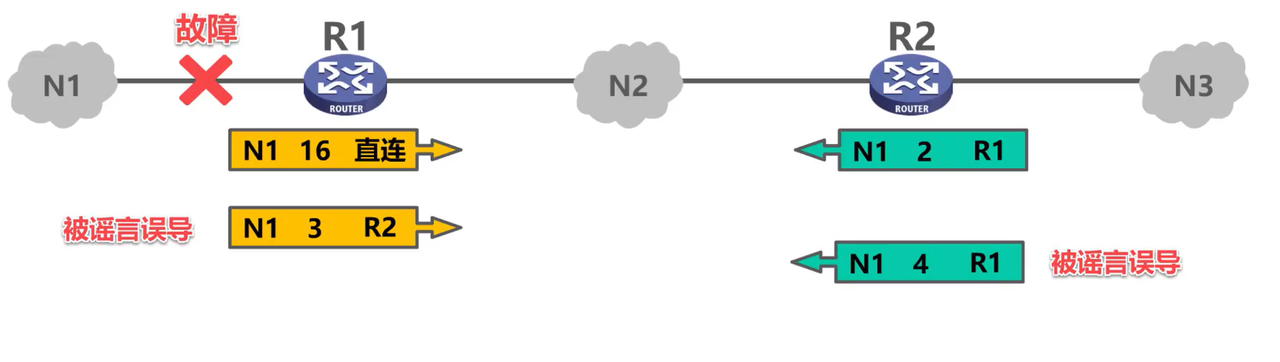

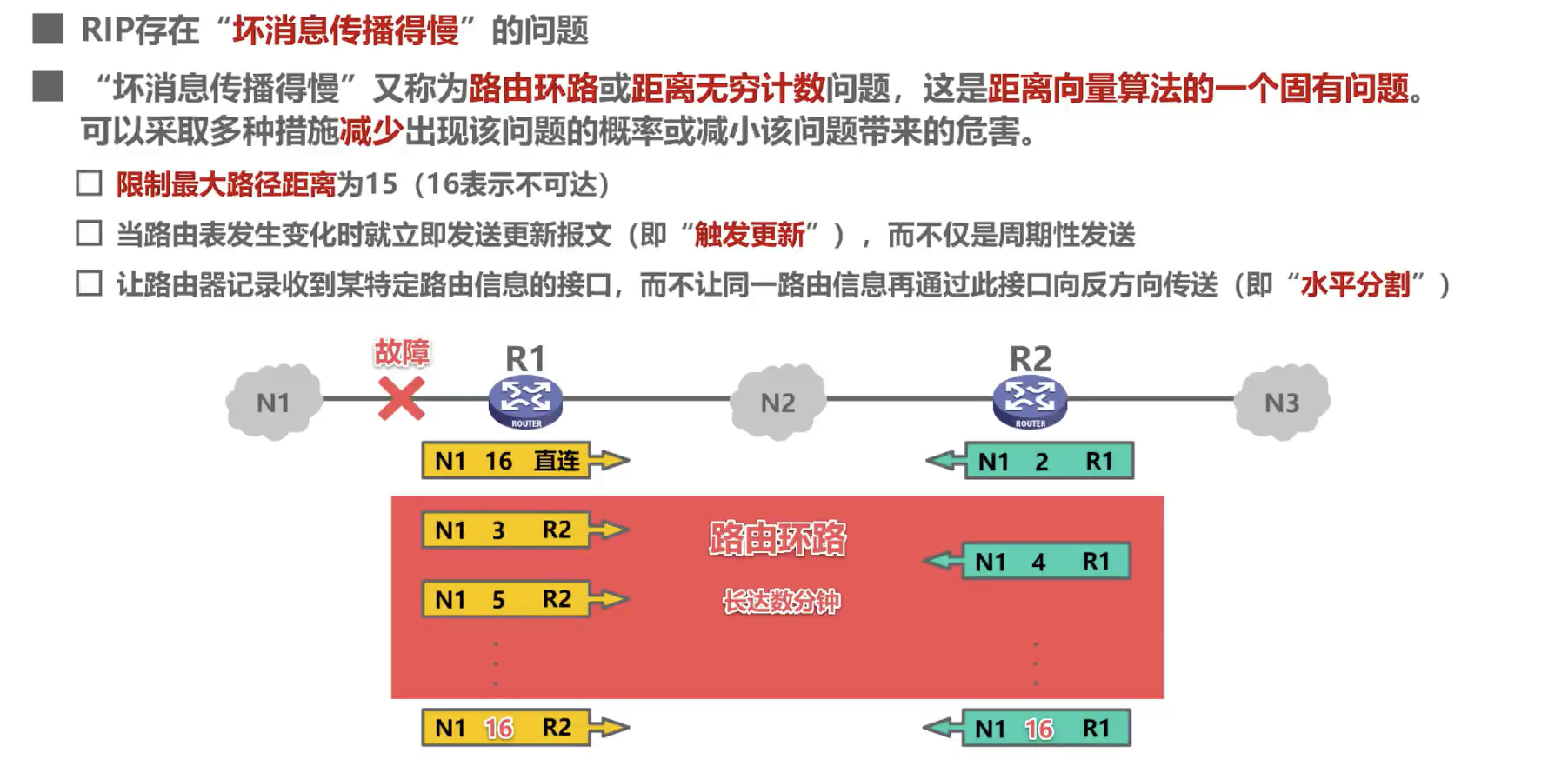

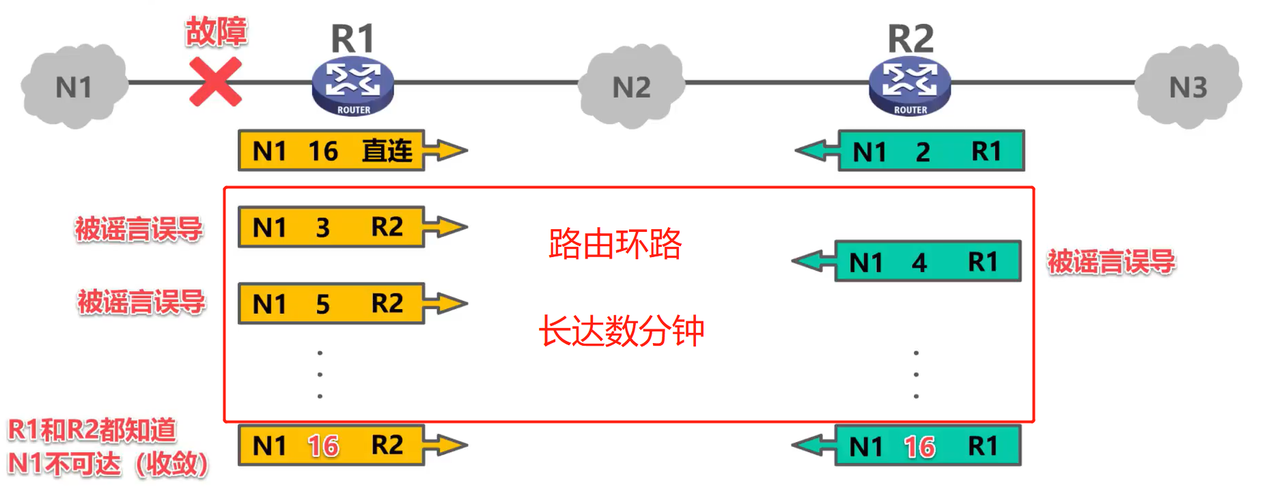

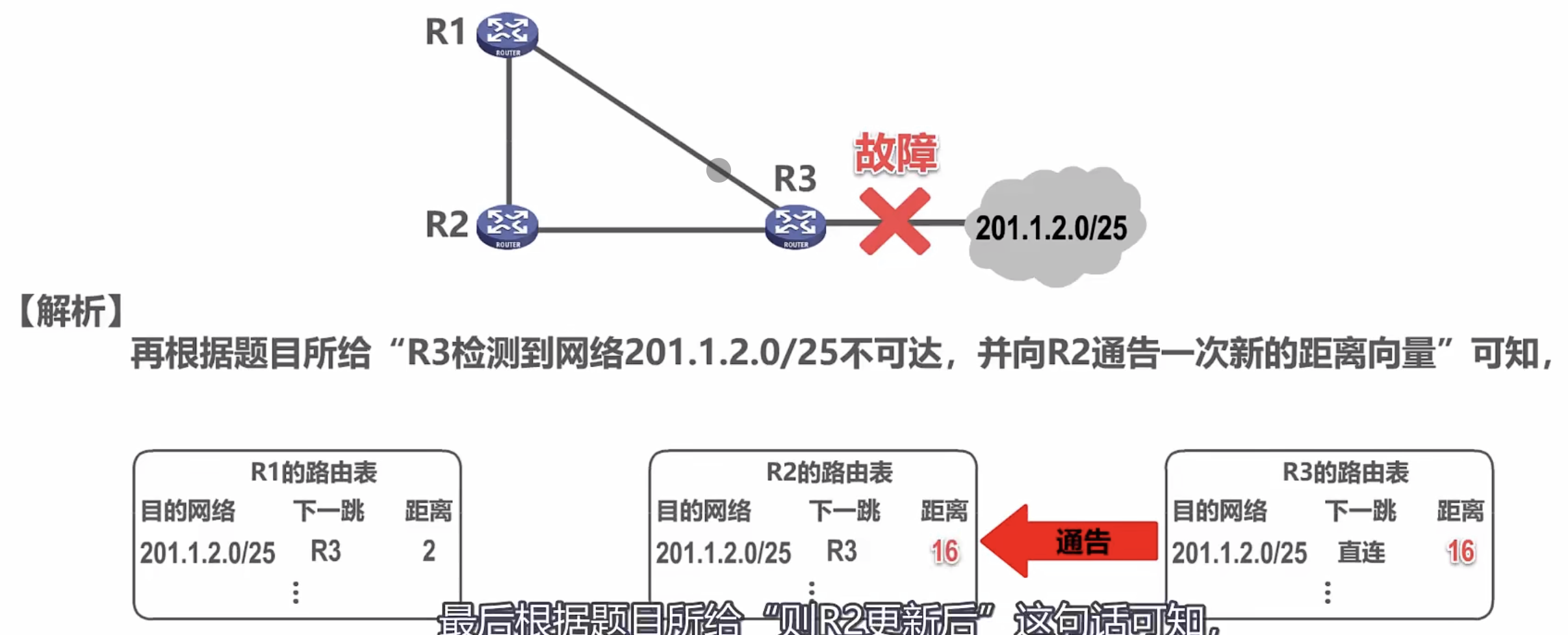

RIP认为「坏消息减慢」是一个问题。
解决方法
然而,这些解决方案并没有解决“坏消息减慢”的问题,而“坏消息减慢”是由远距离矢量算法的基本结构界定的。
练习
总结
RIP协议的利弊

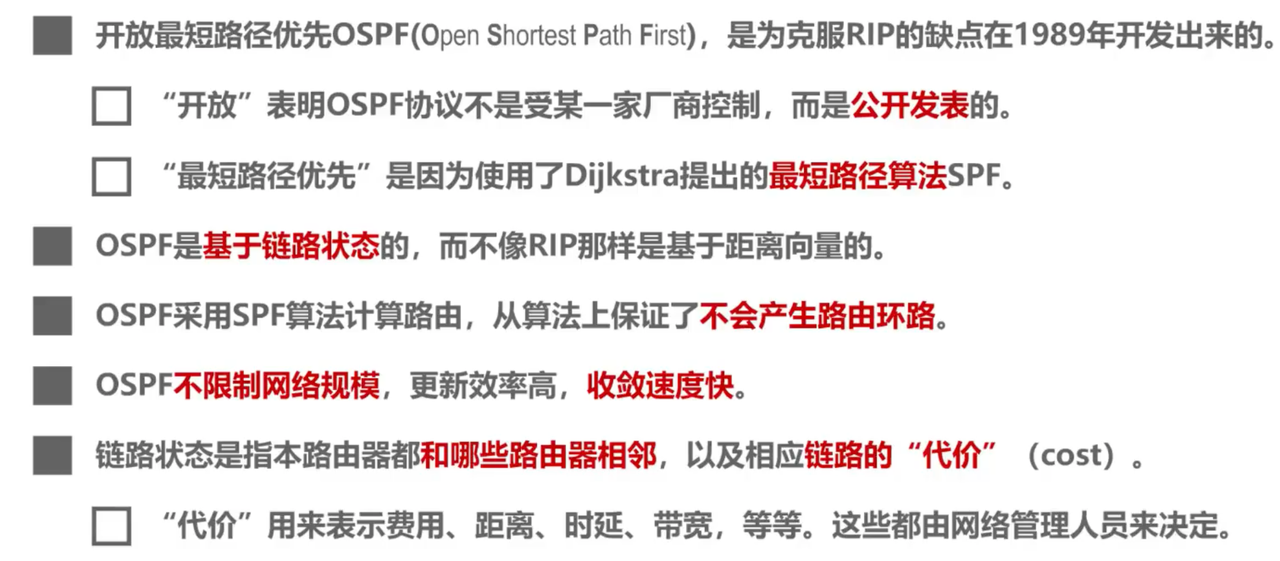

OSPF 最短路径优先级已启用 。
哈哈 哈哈
为了表明IP数据报告的数据负荷是一个OSF组,IP数据报告第一部分的协议编号字段输入值应为89。

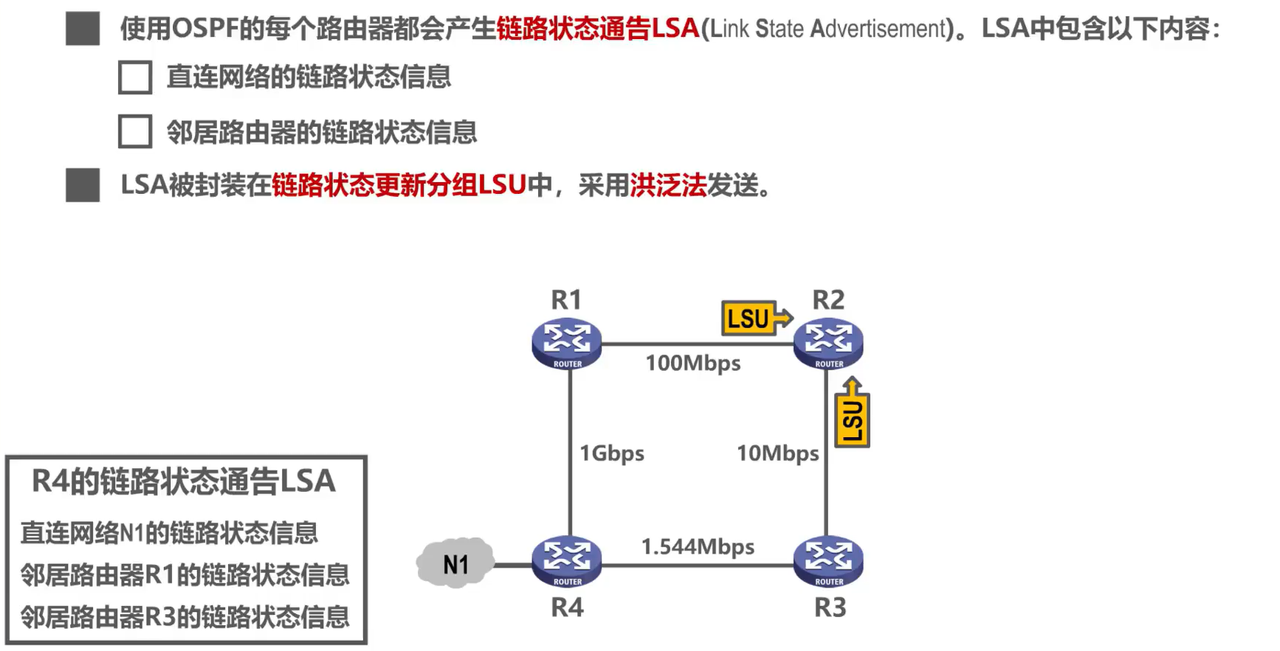

LSA 链接状态警报
就像广播一样,就像你从一个接口进来

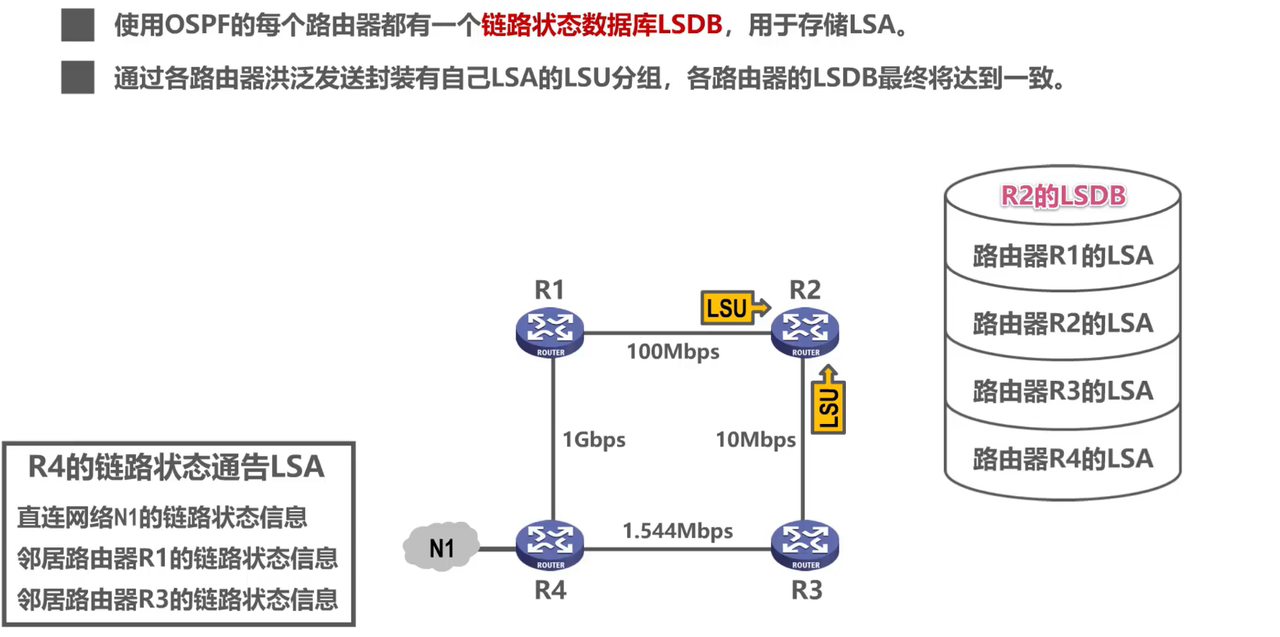

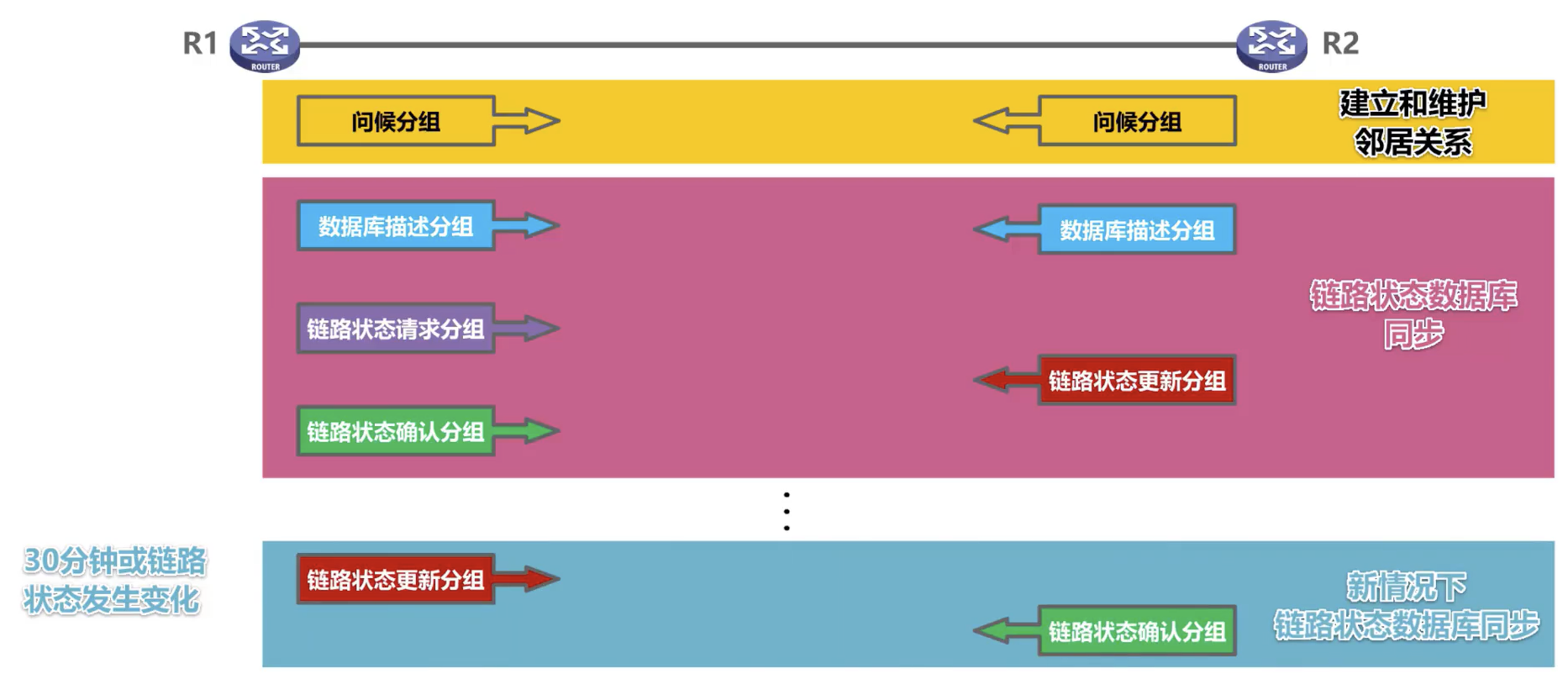

链路状态数据库同步
LSA：链路状态通告
LSU：链路状态更新分组
LSDB：链路状态数据库

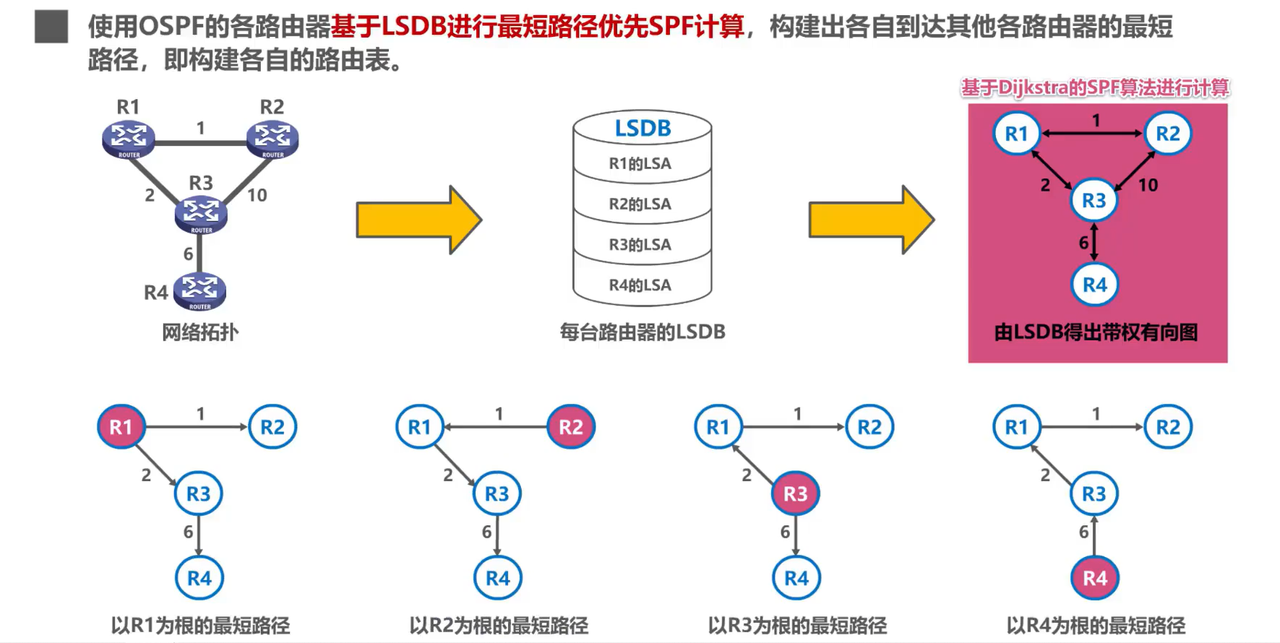

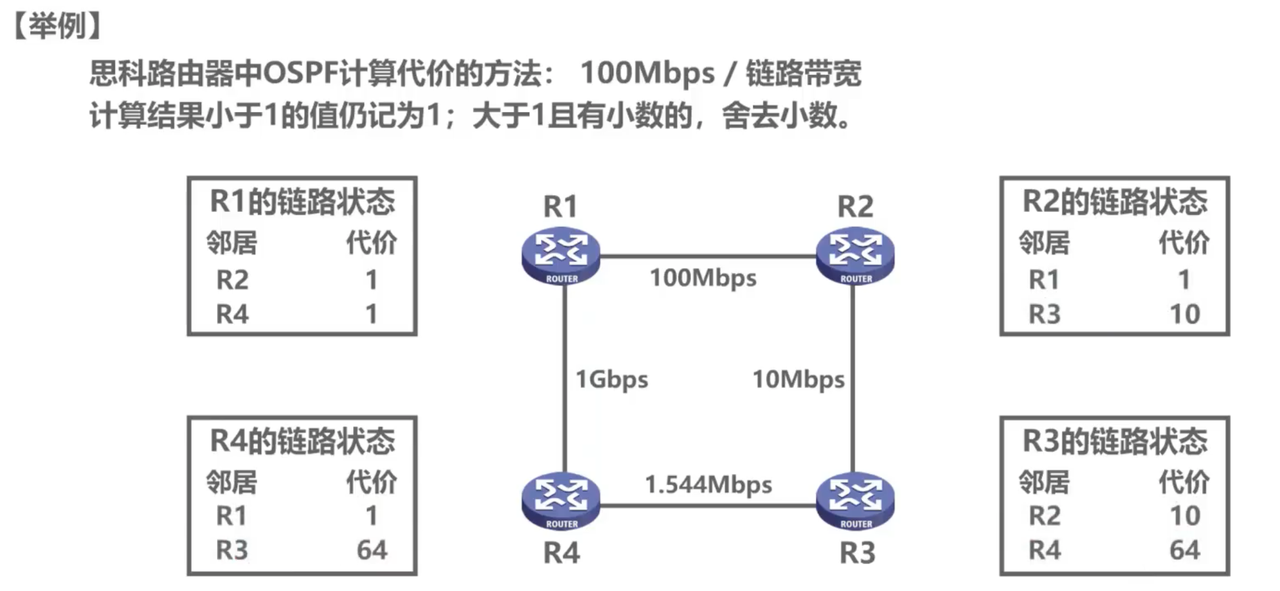

利用SPF技术,确定路由器之间的最短路线。

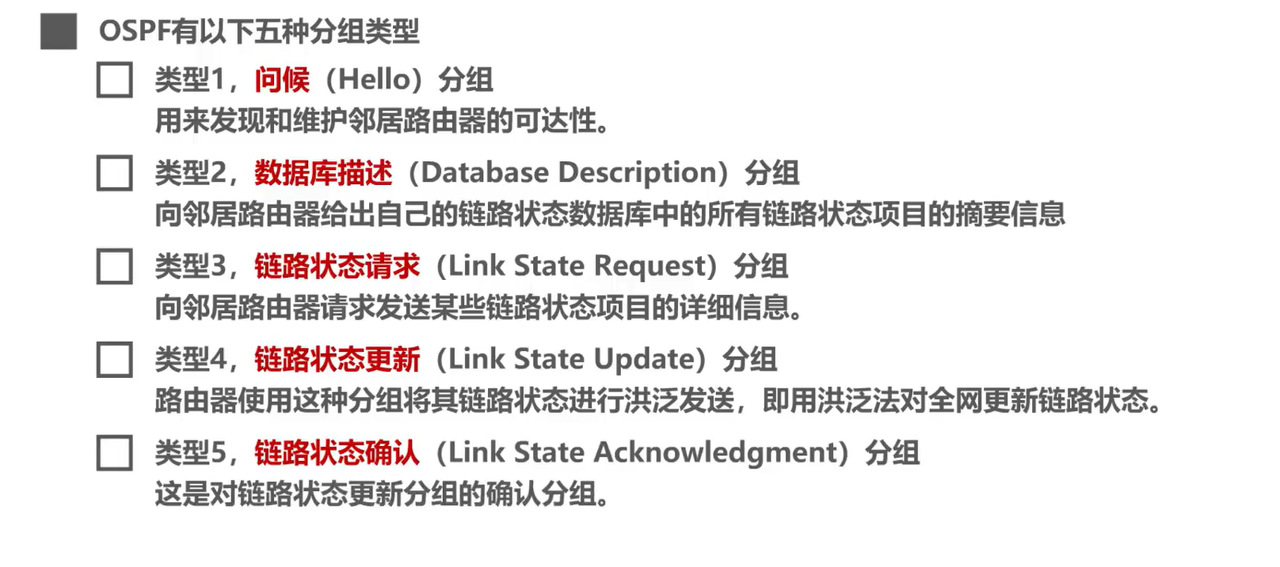

OSPF 5类
OSPF议定书的基本行动方针

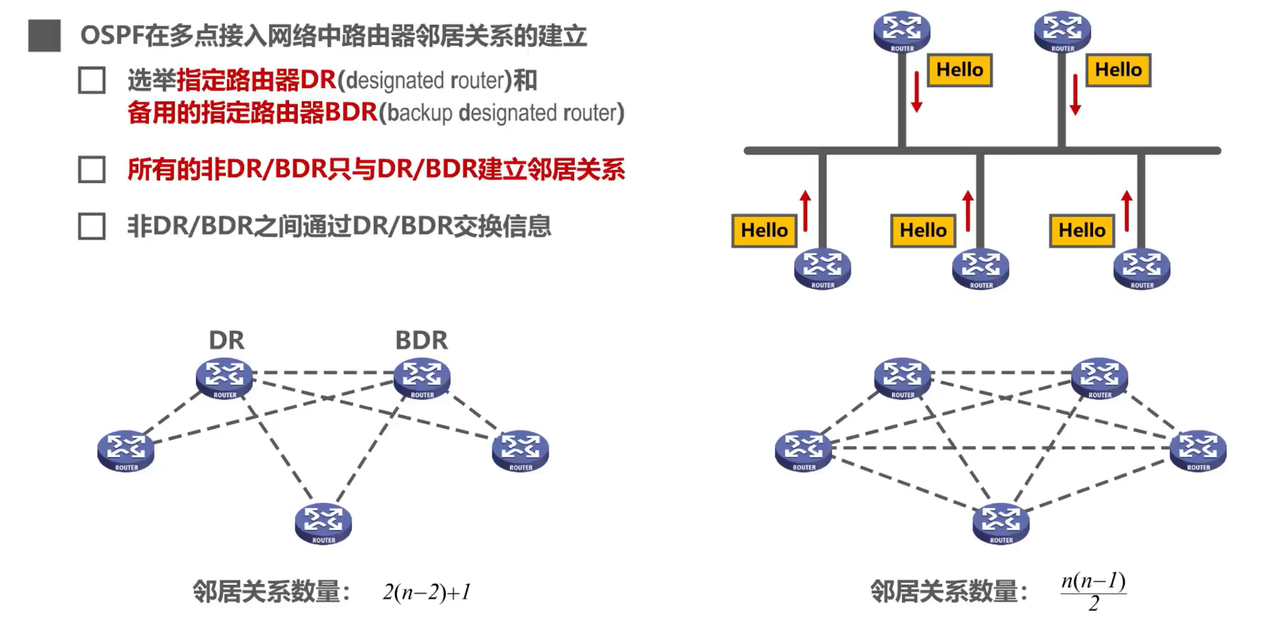

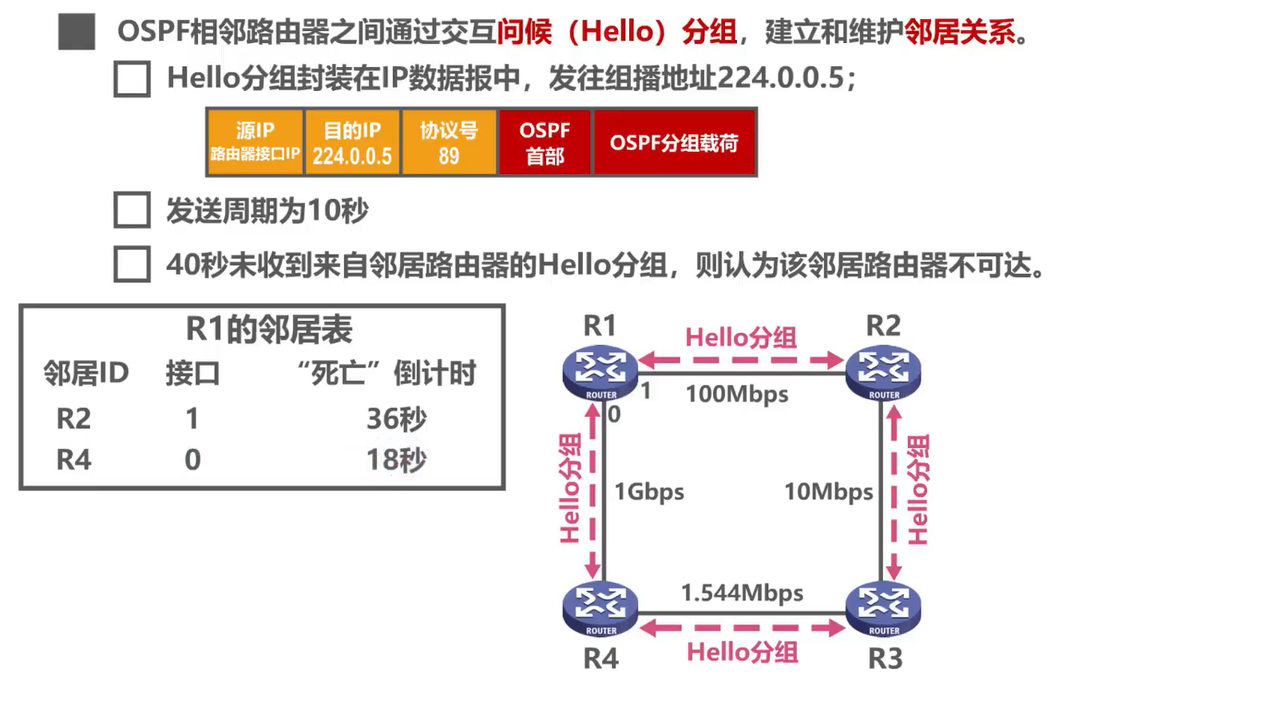

OSPF建立了一个网络,在路由器和邻居之间有各种连接线。
如果 DR 有问题, 将 DR 替换为 BDR 。

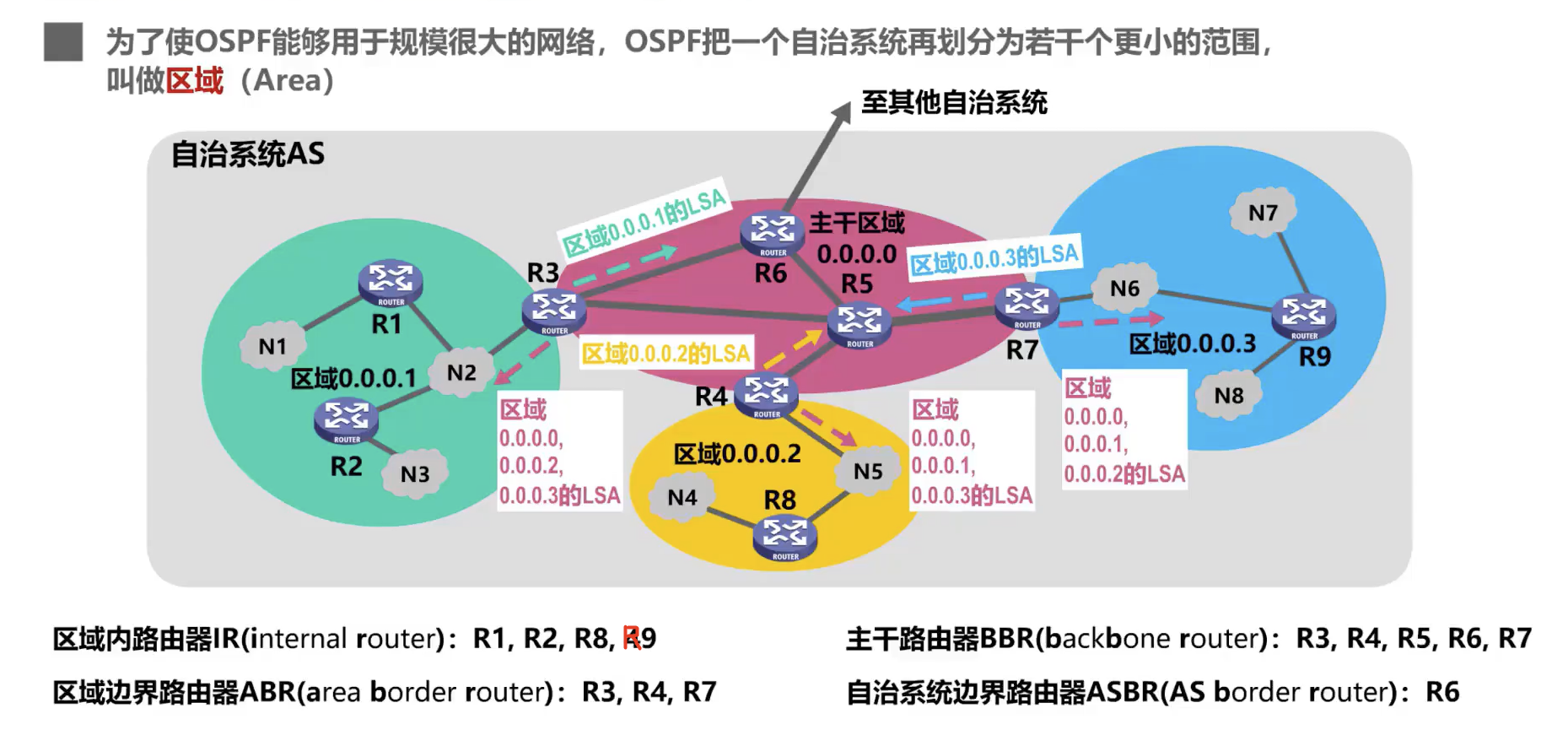

为了在广泛的网络中就业,OSPF将自治系统分成若干较小的区域,称为地区。
总结

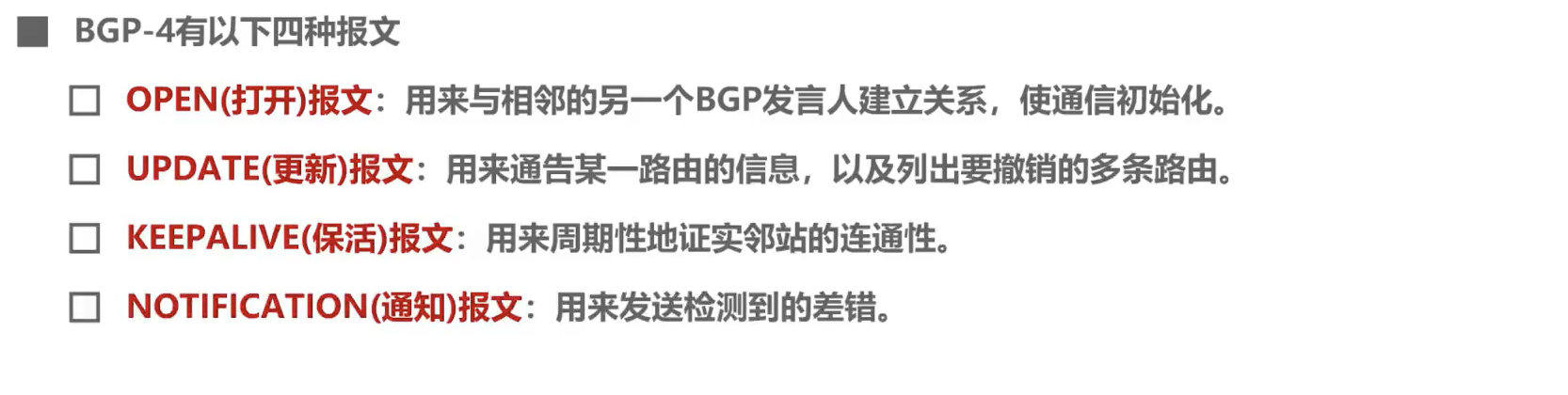

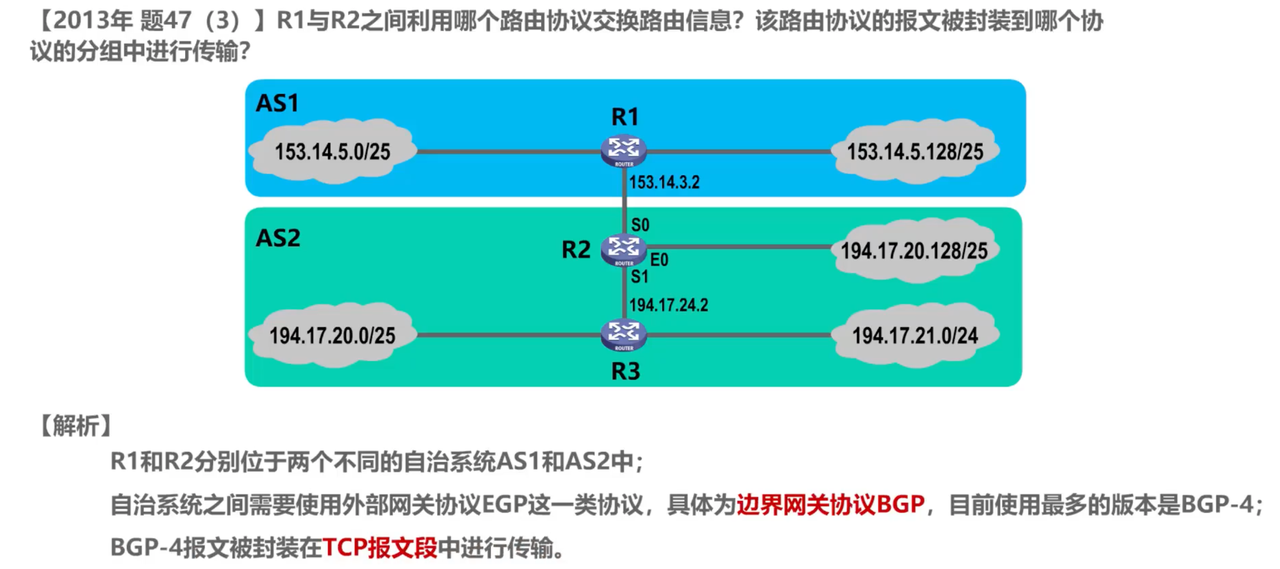

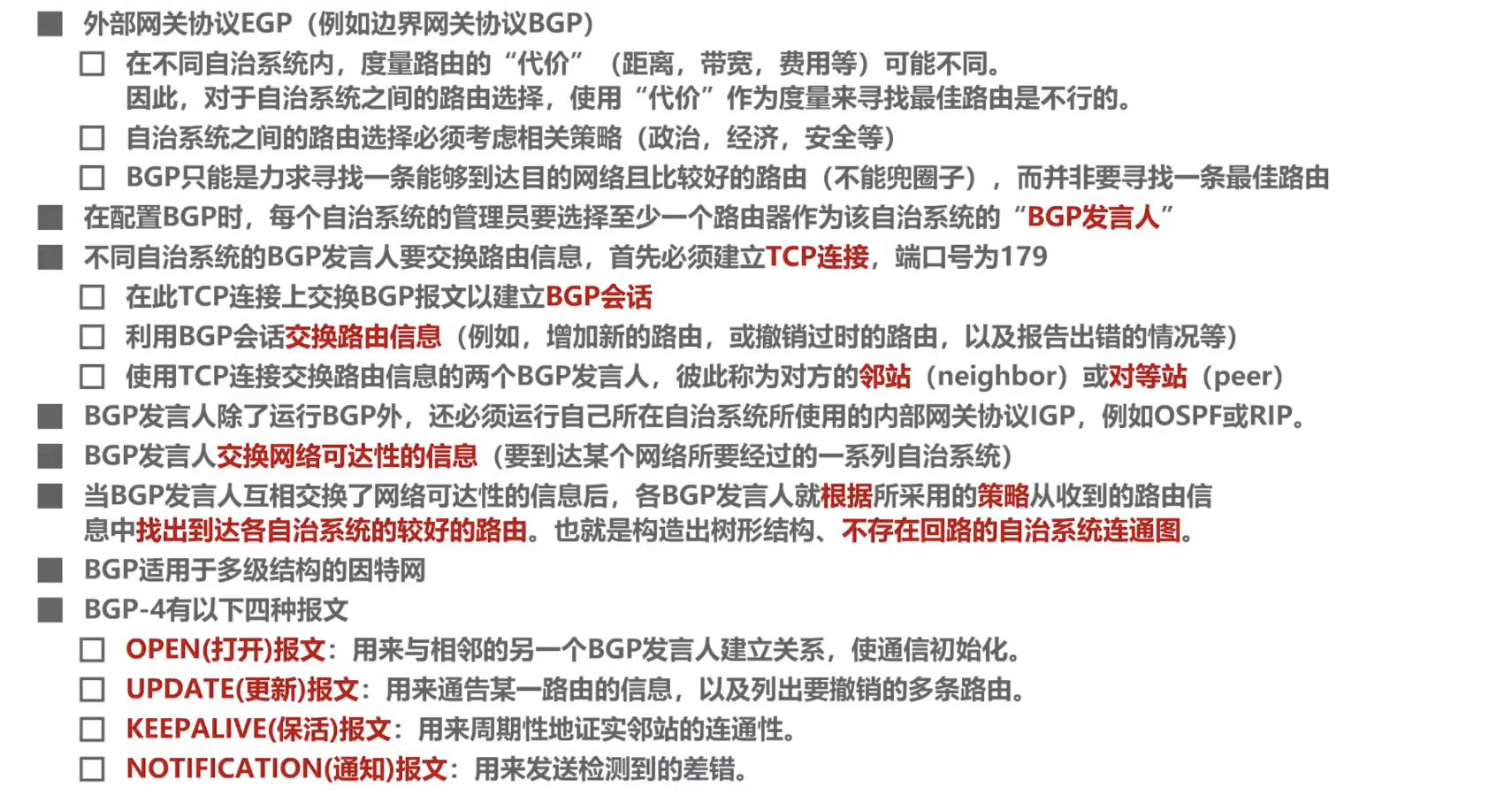

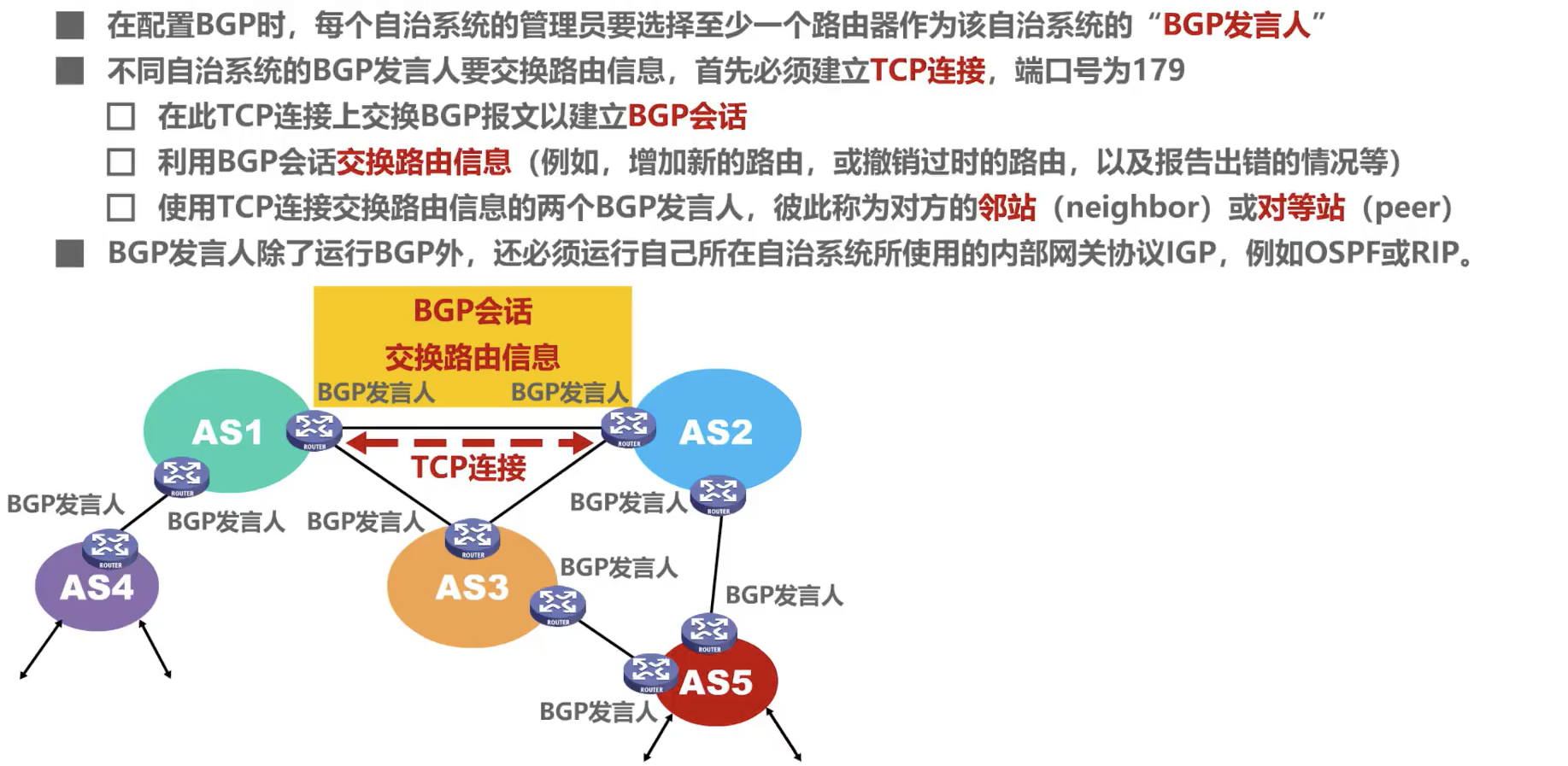

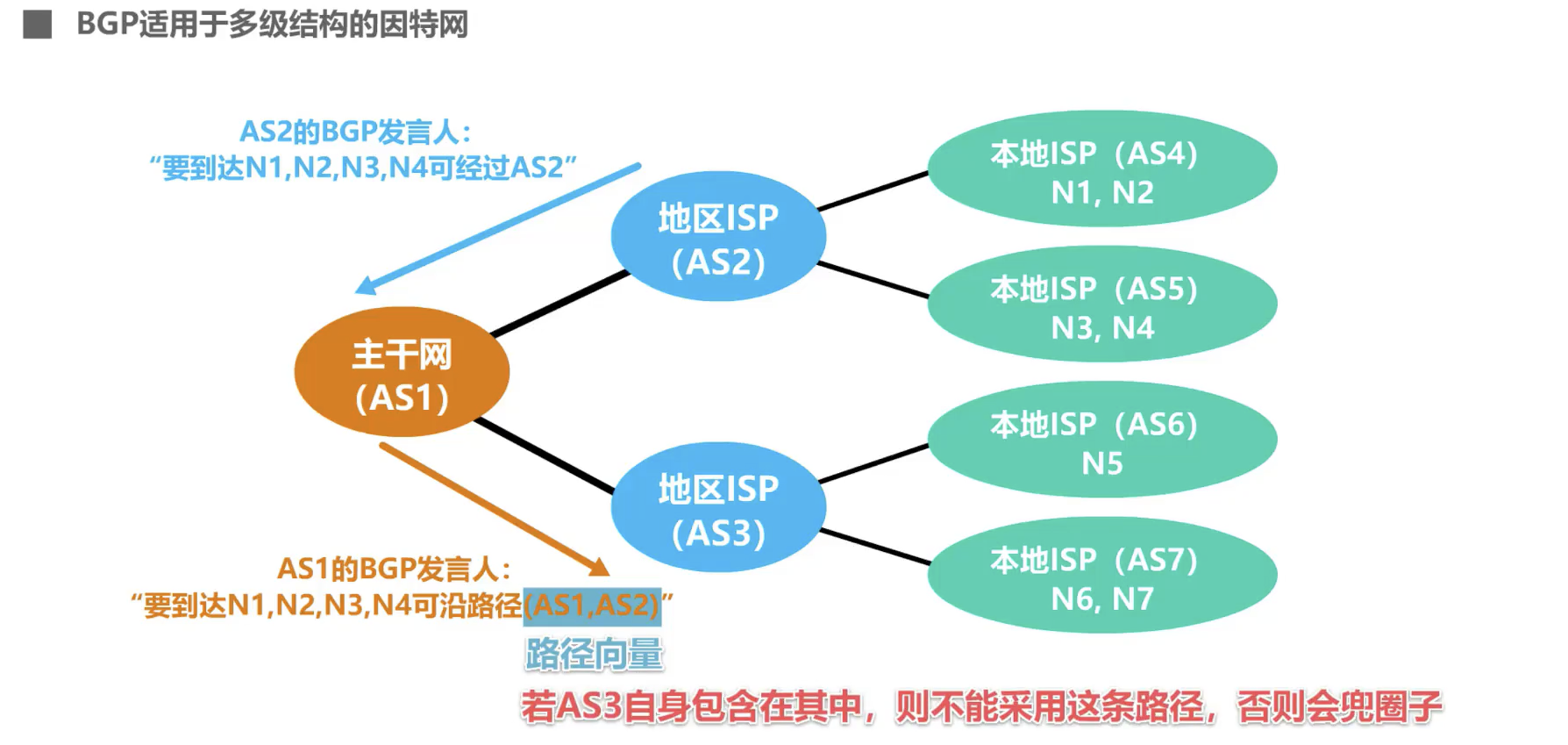

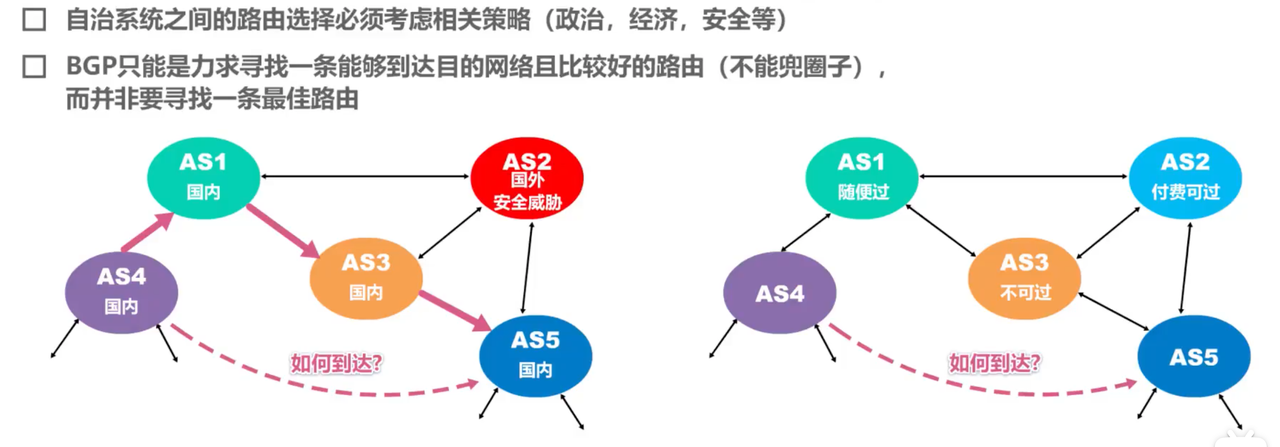

边界网关协议BGP

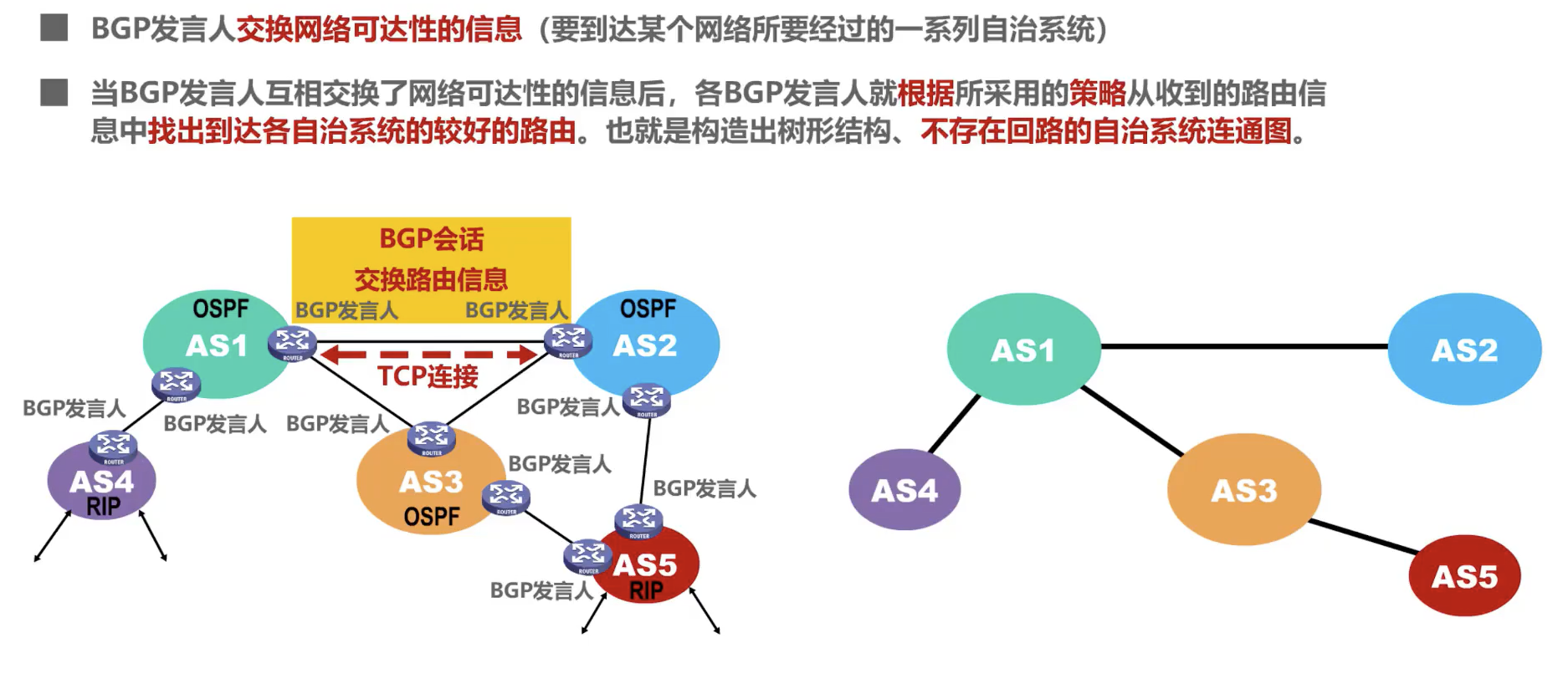

BGP是一项协议,允许各种自主系统的路由器传递路线信息。
练习
总结

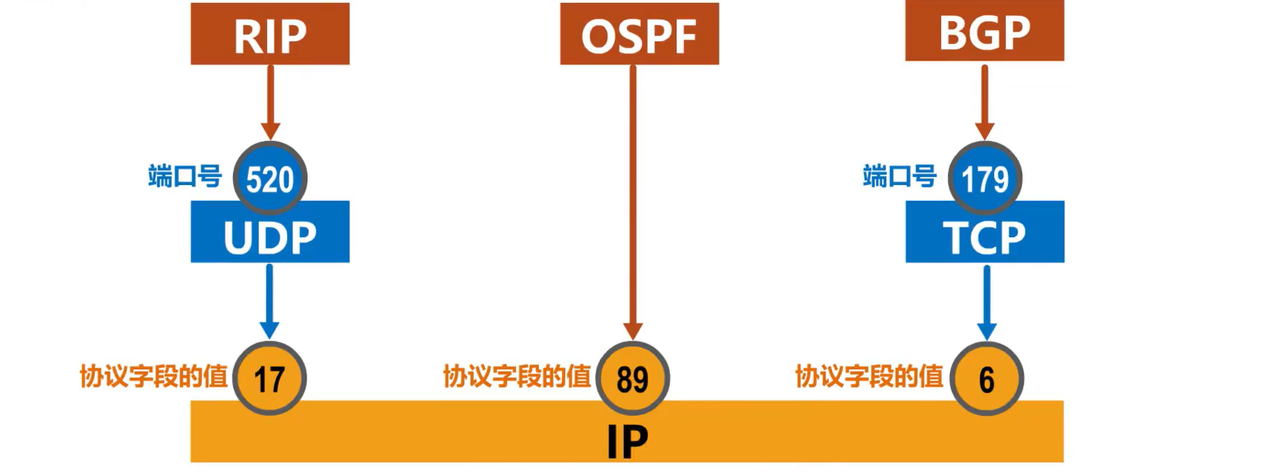

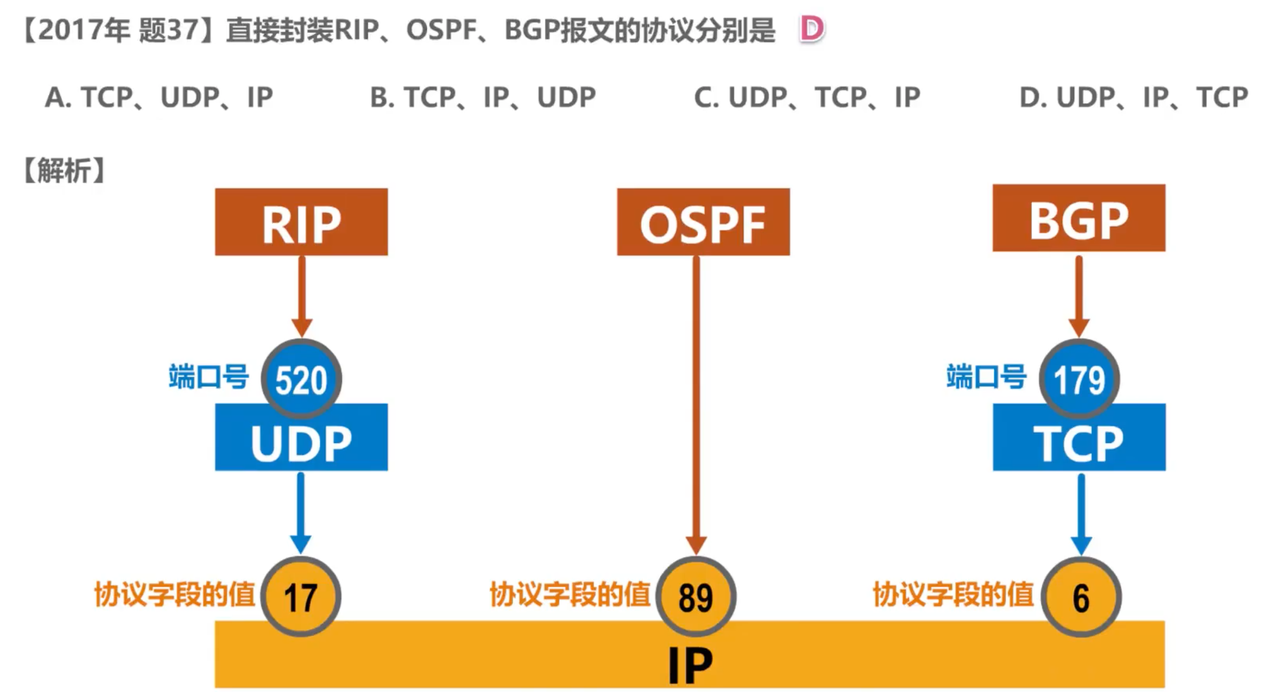

协定包含RIP、OSPF和BGP的直接报告。

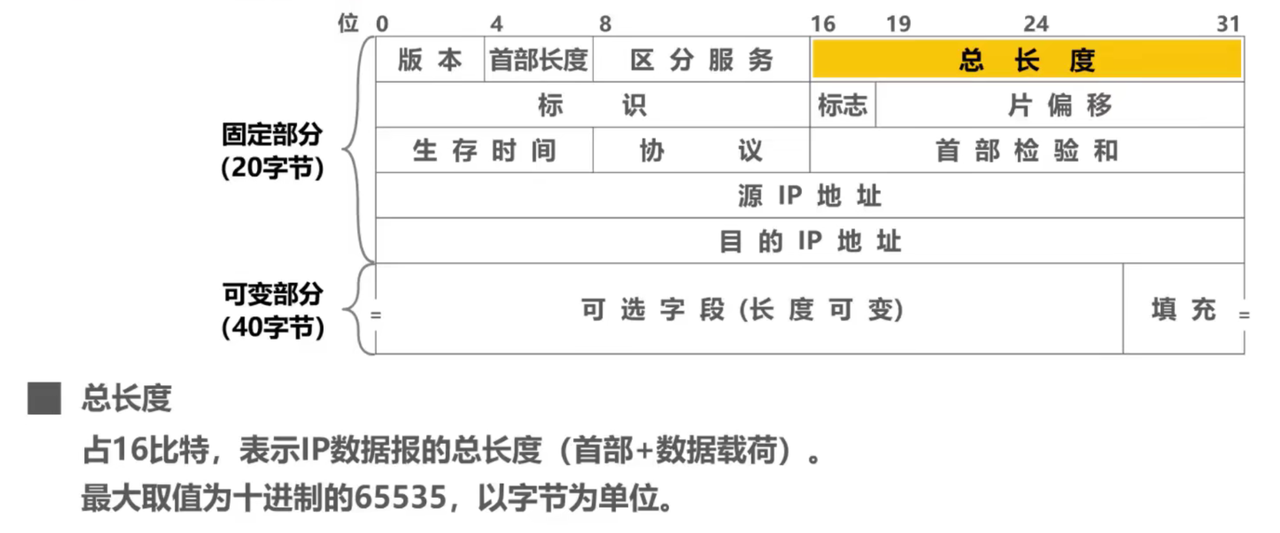

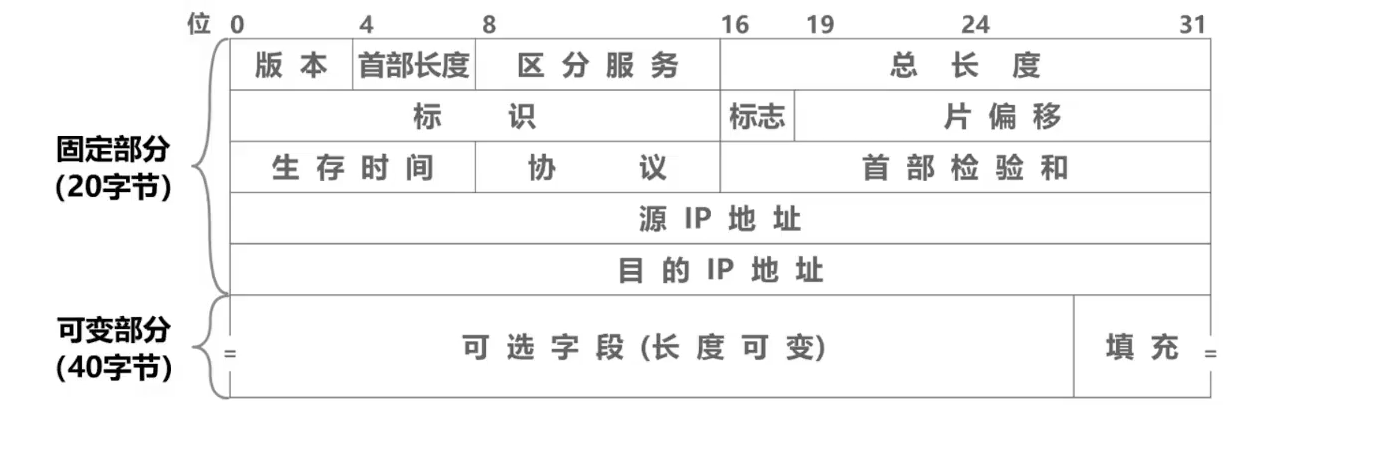

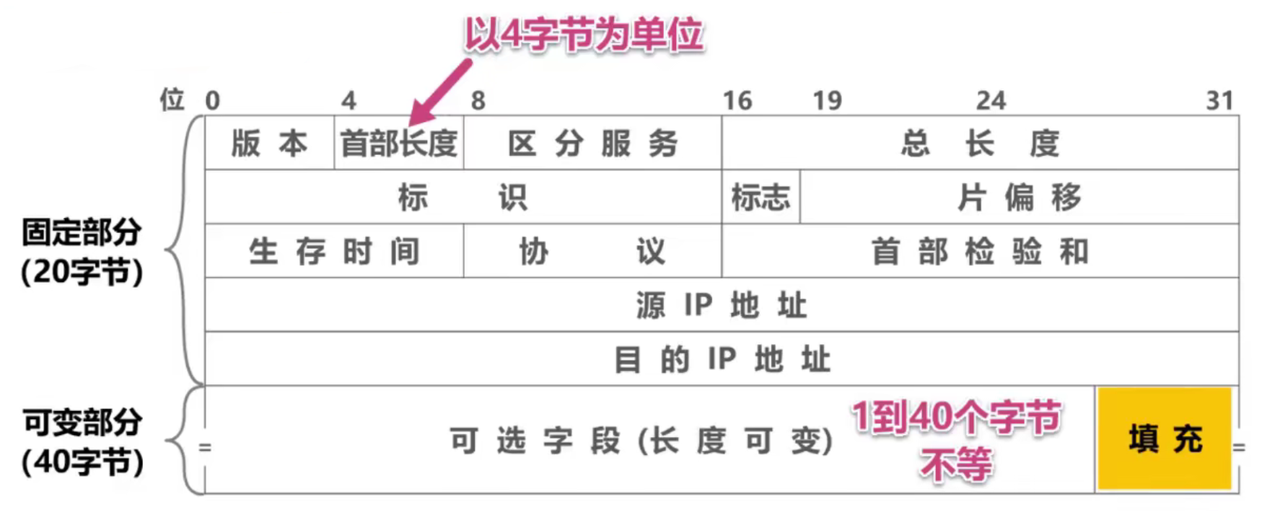

4.7.7. 第一个IPv4数据报告格式
我们将使用IPv4作为IP数据,而不是版本号。

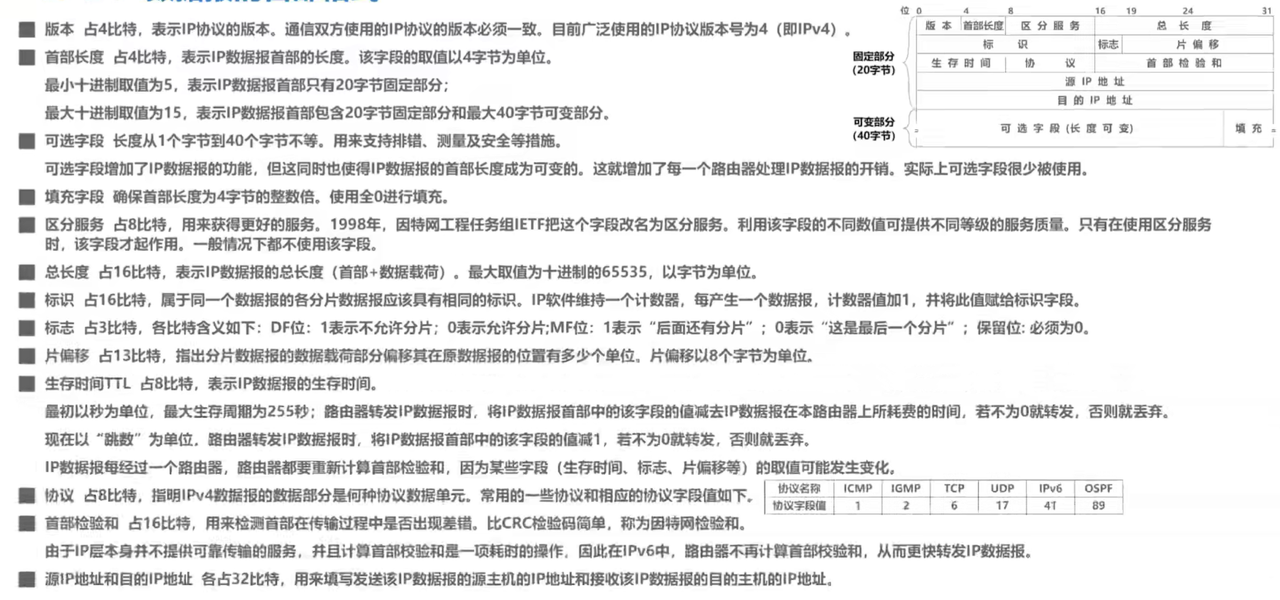

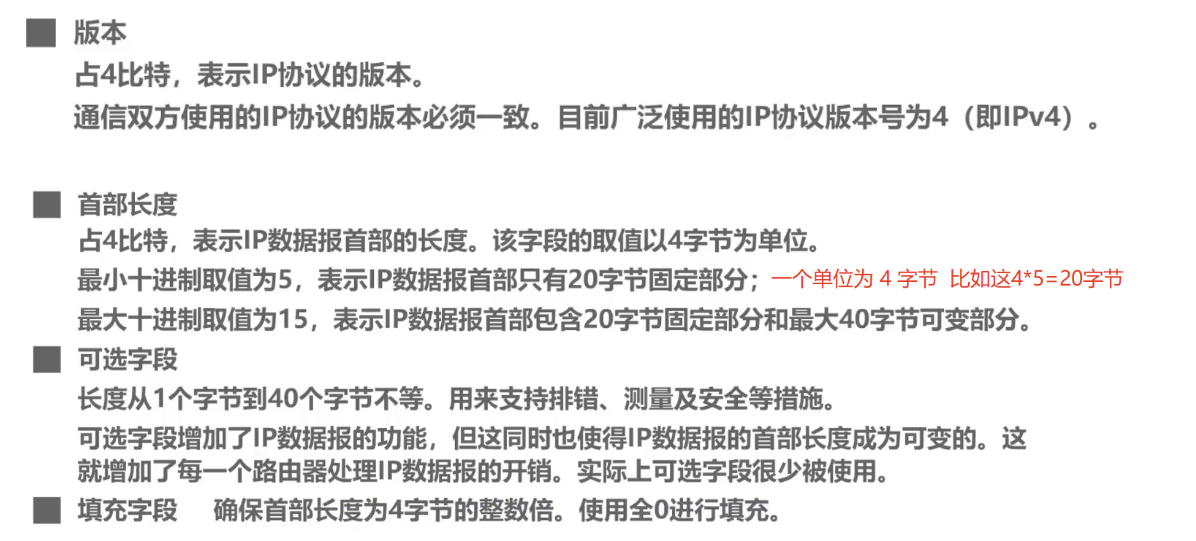

各字段的作用
首部长度
IPD必须是第一个四字字整数
因为第一节中选取字段的长度从一个字节到40字节不等,那么，当20字节的常数组成部分与长度从1至40字节的可变部分合并时,如果第一部长不是四位整数,那么他也不是四位整数。在填充字段中插入匹配值为零的字节,确保 IP 数据 报告中 4 字节的初始整数 。

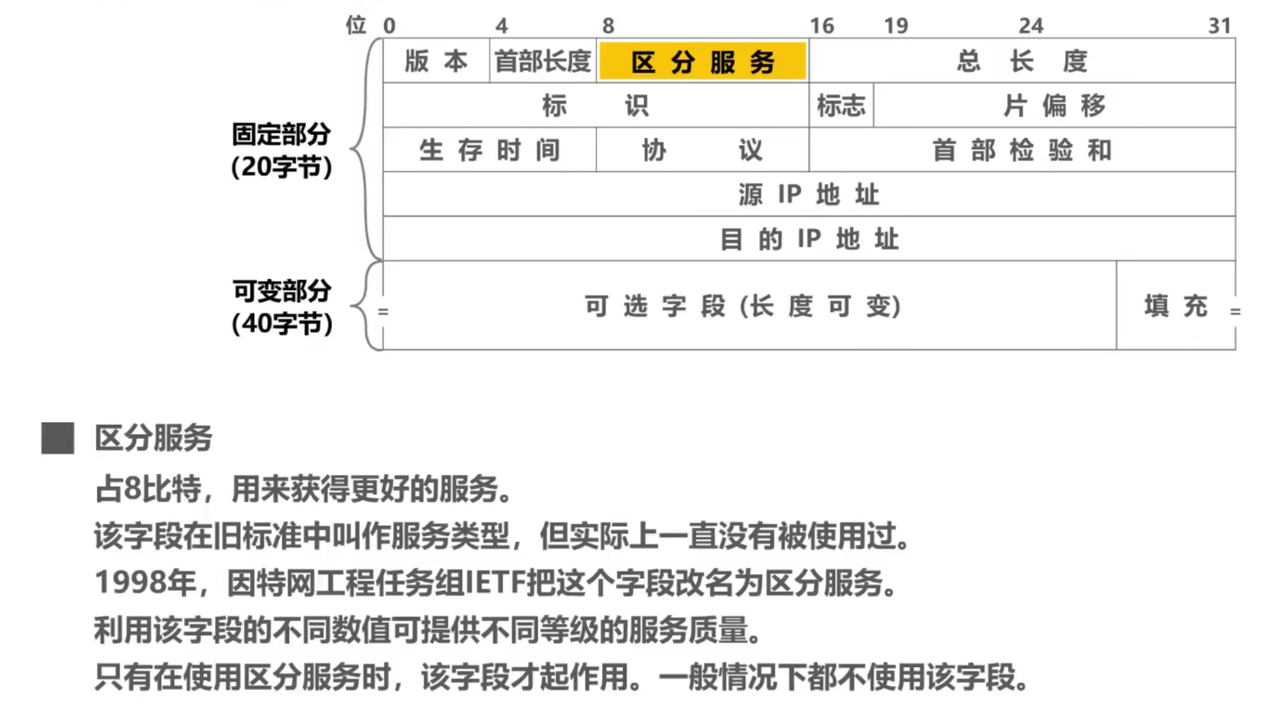

区分服务

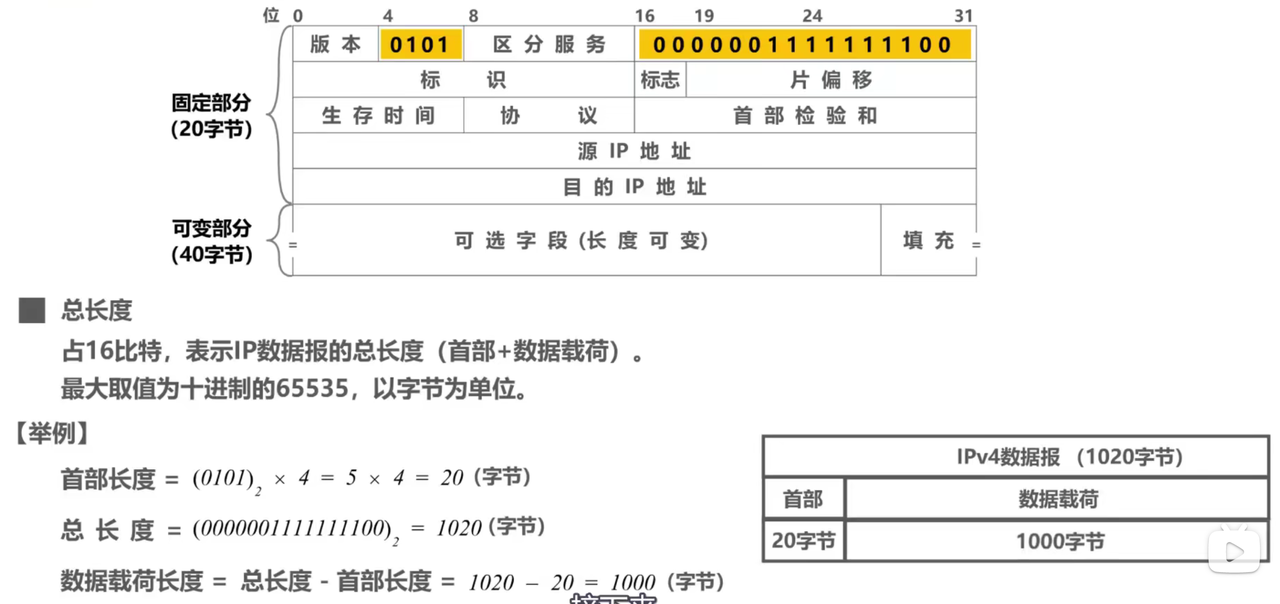

总长度
第一部长与总长领域之间的区别和联系
【举例】

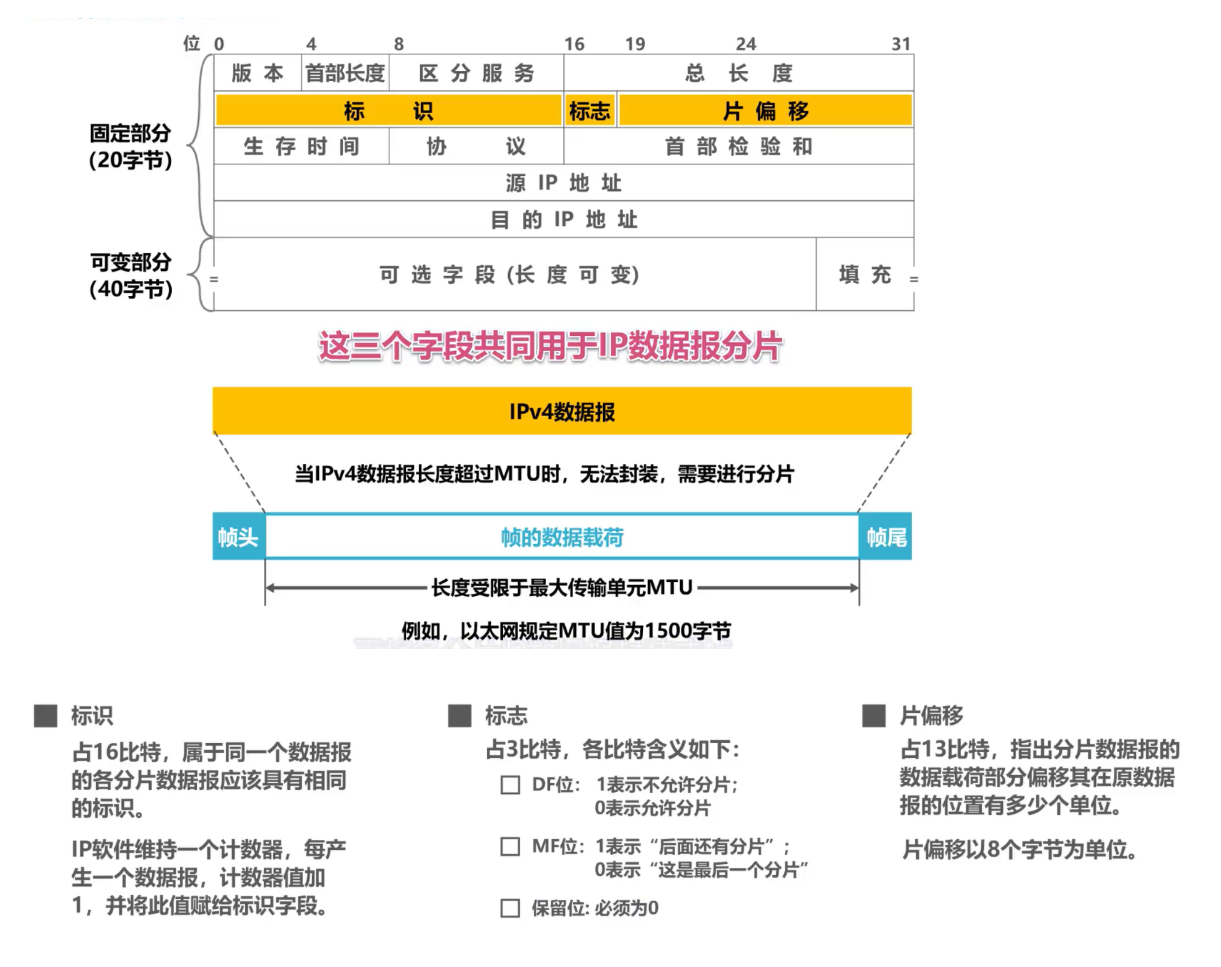

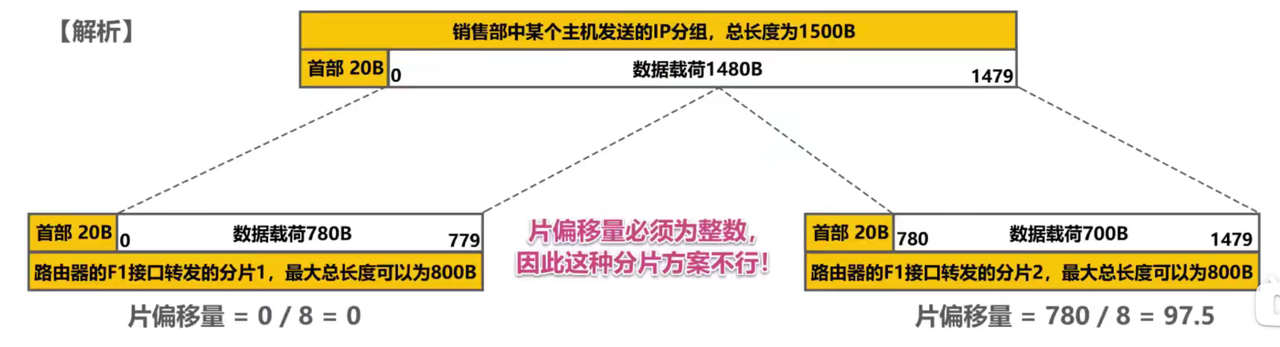

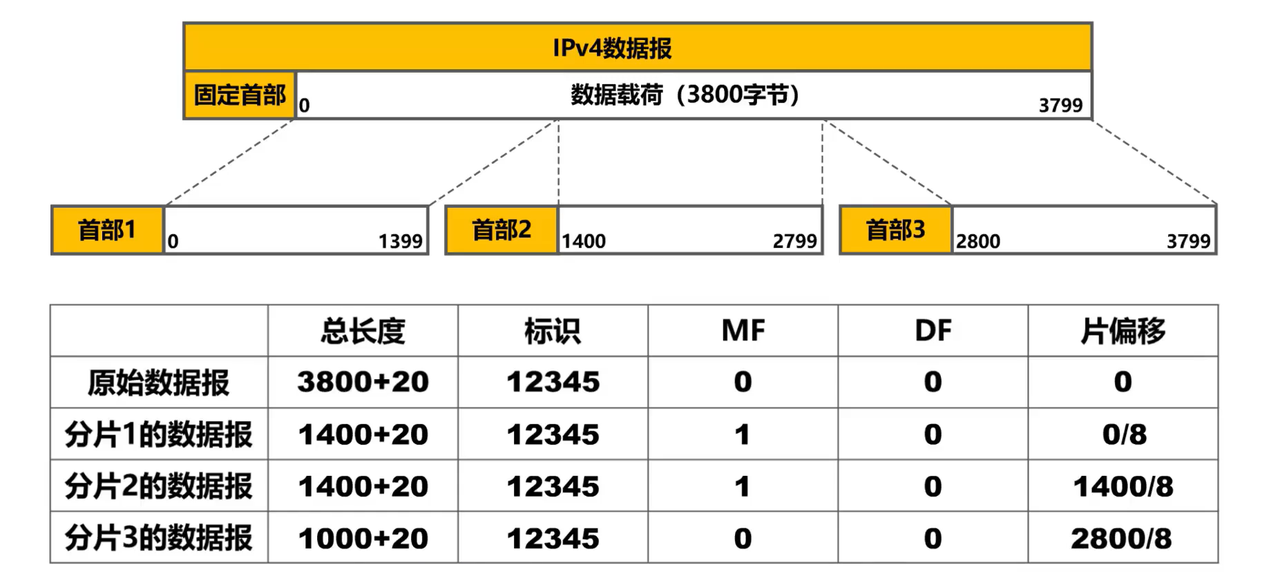

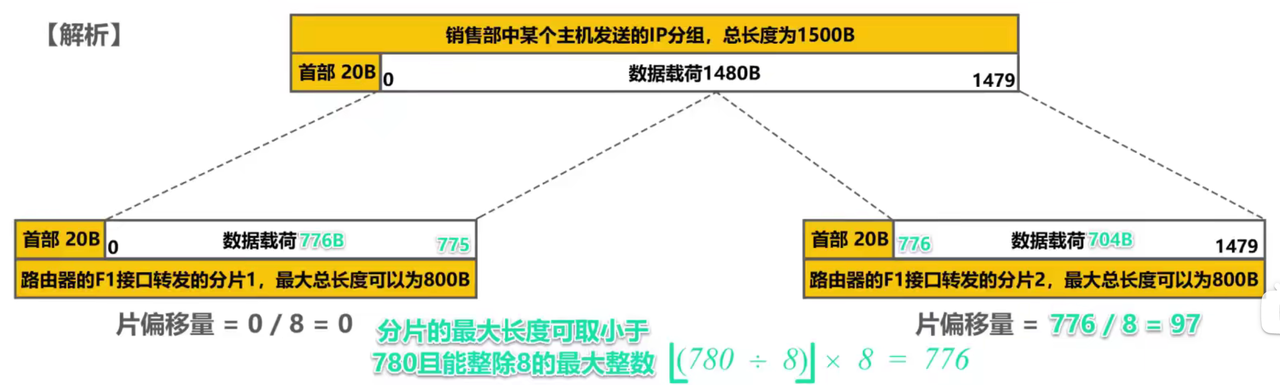

标识、标志、片偏移

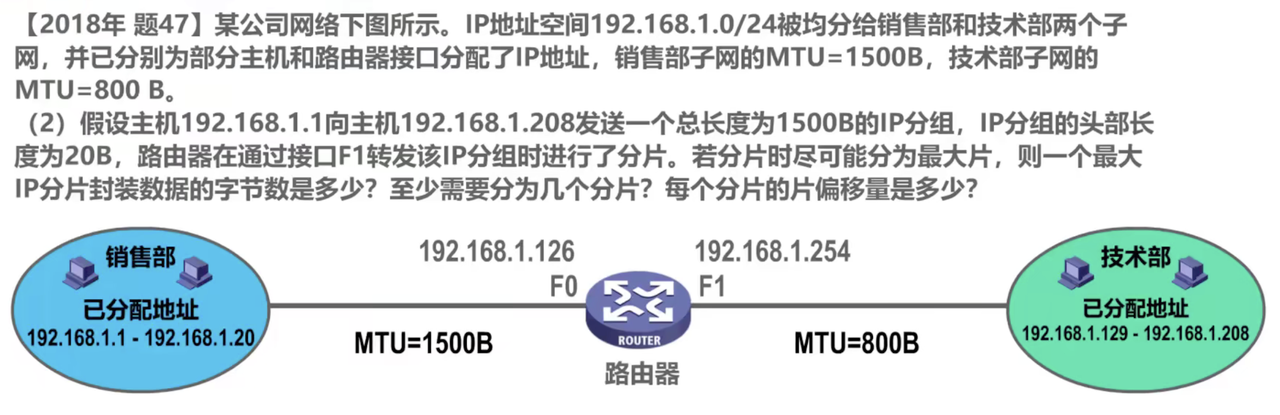

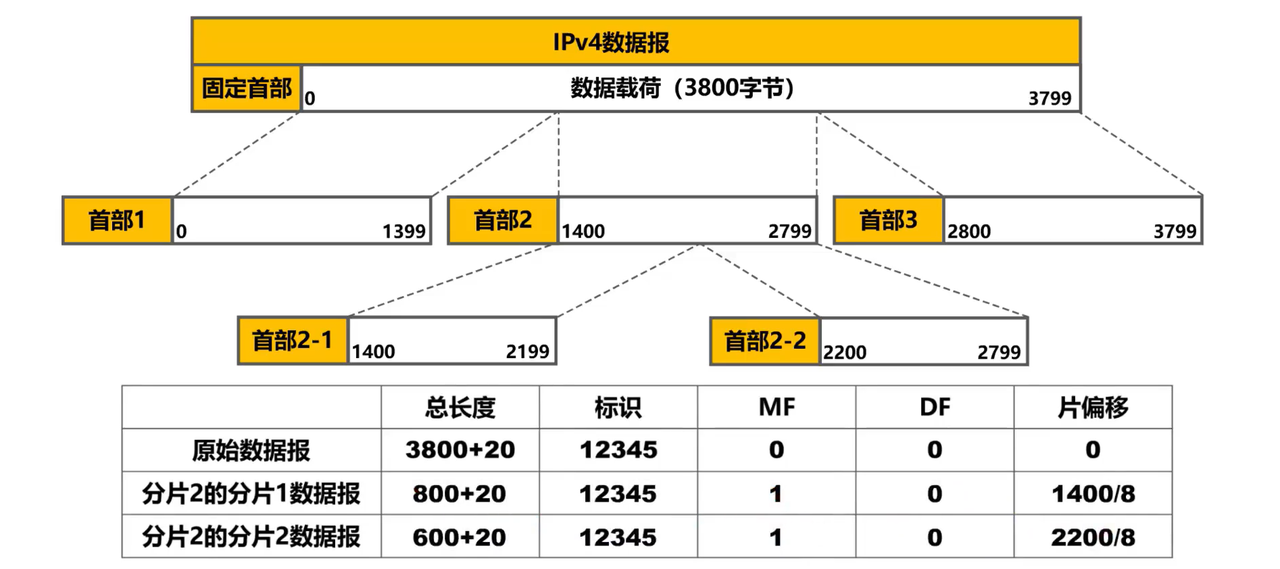

"实例:IPv4数据分类。"

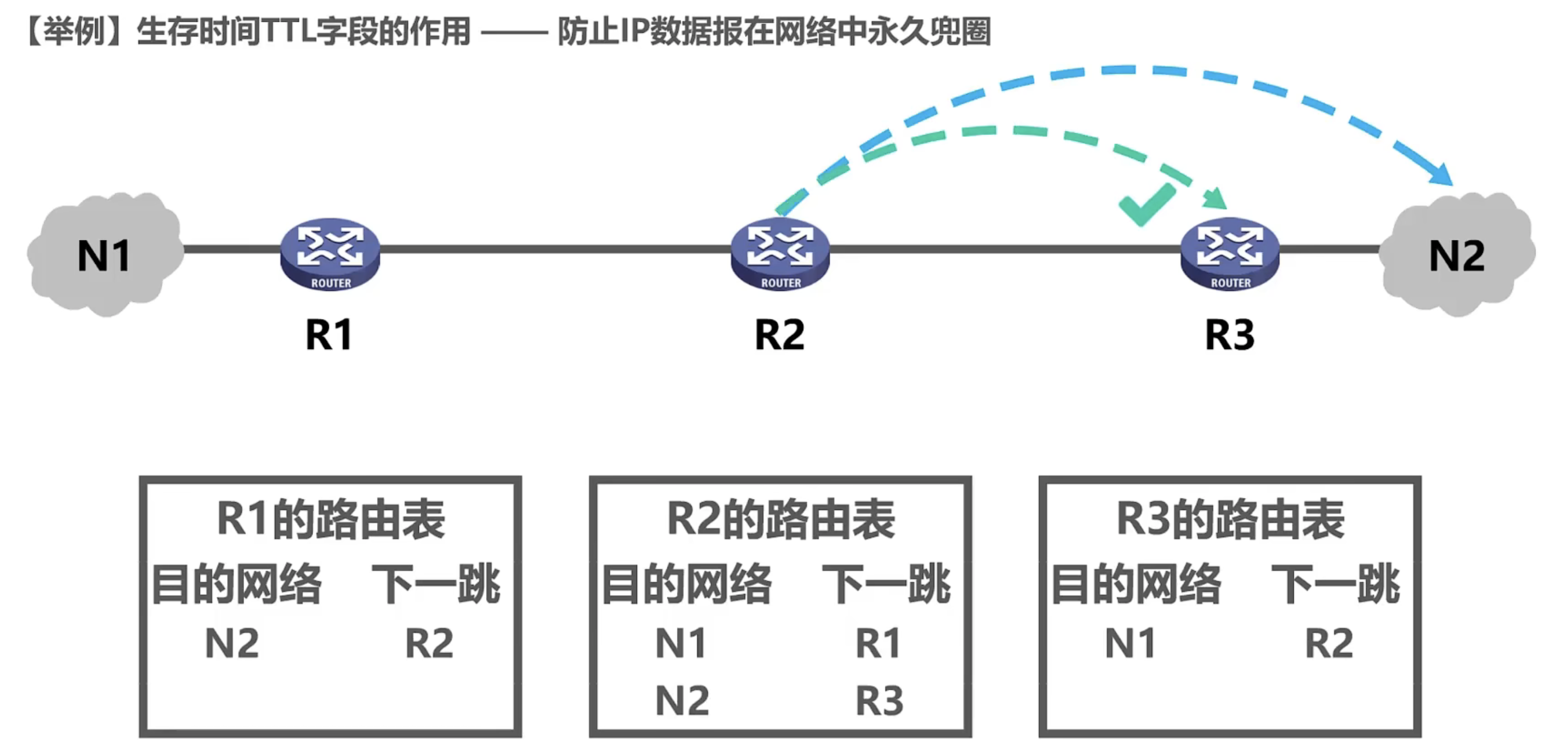

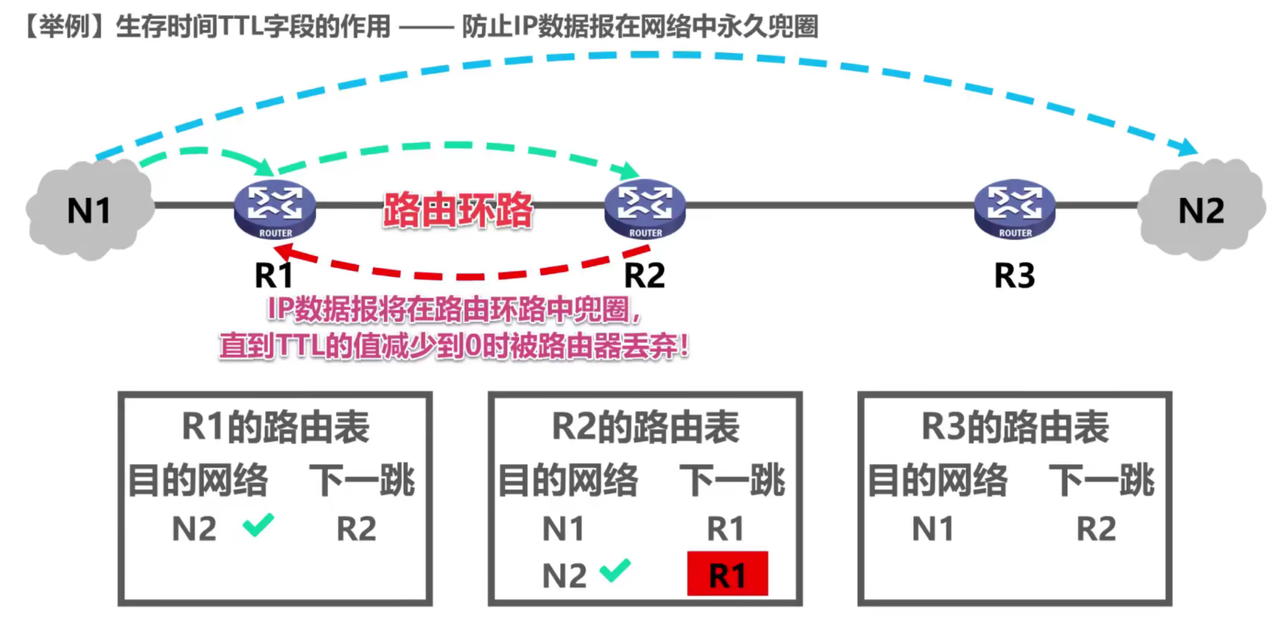

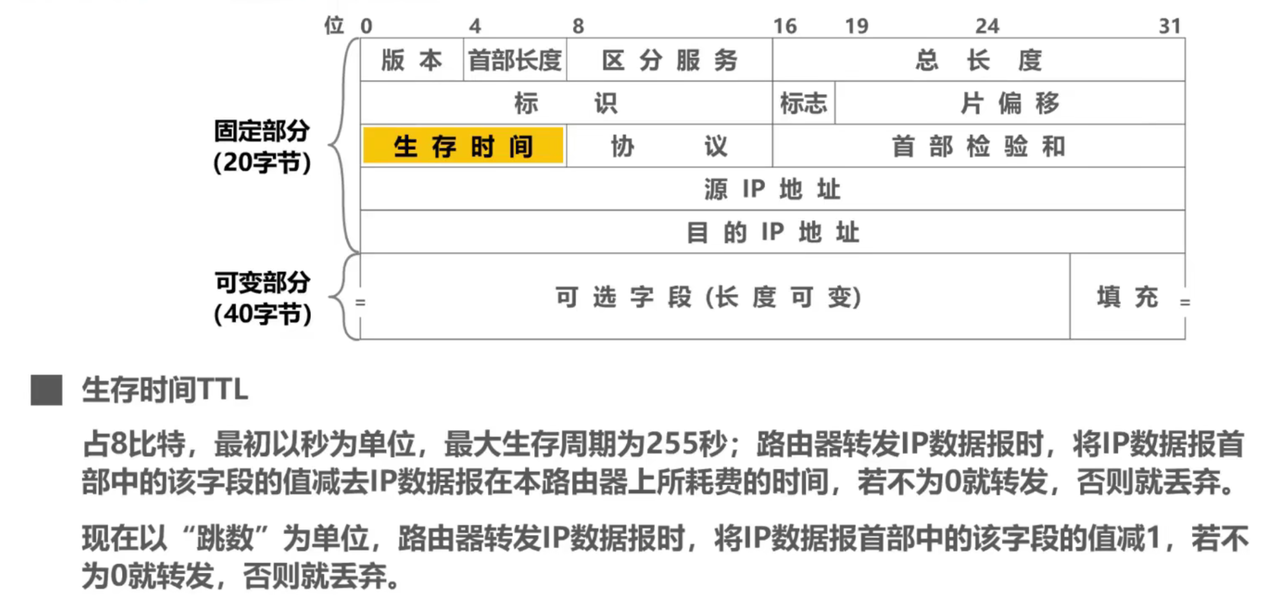

生成时间 TTL
每个路由器的IP数据报告降为1,当它达到零时,路由器丢弃IP数据报告!

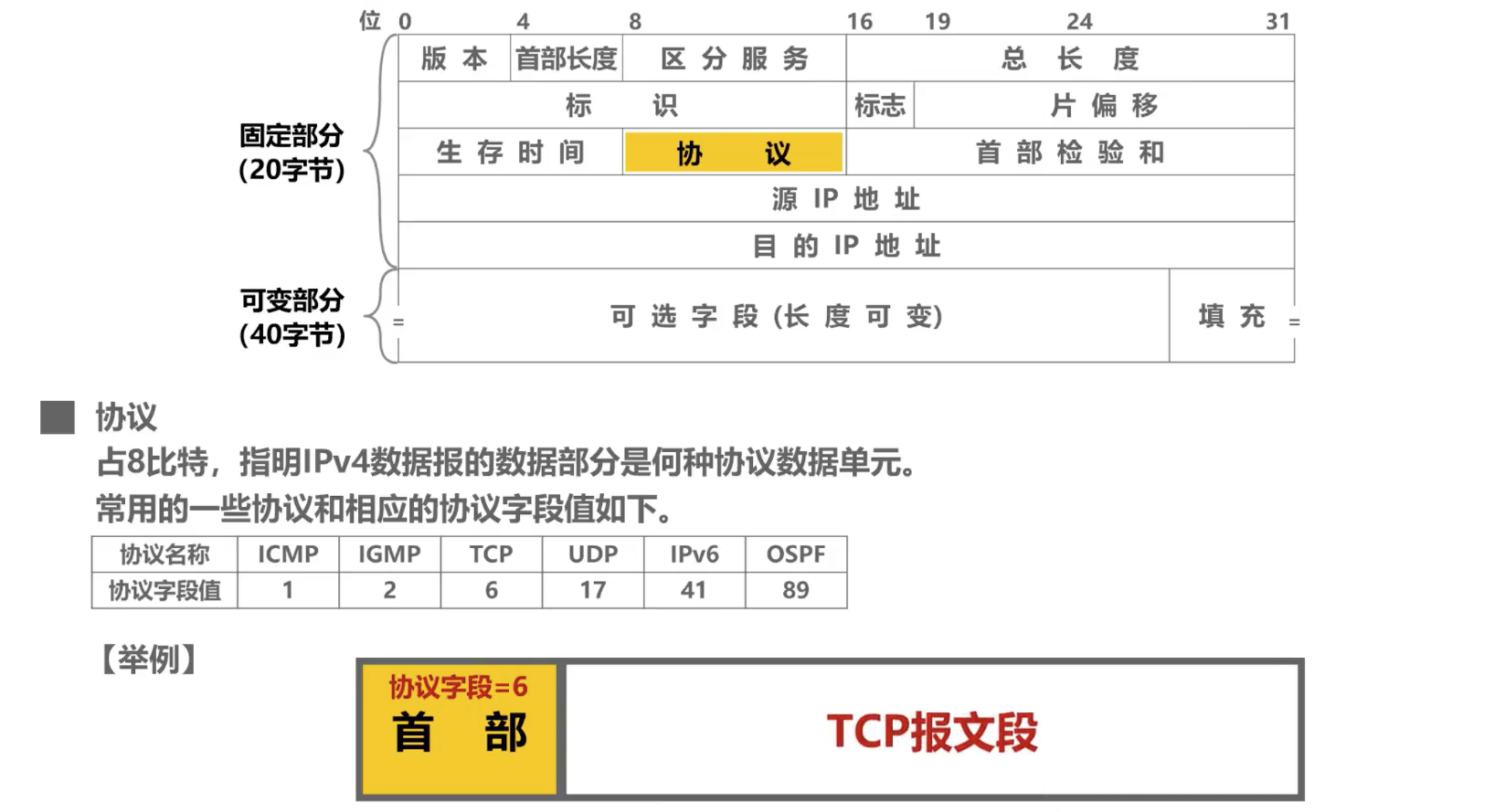

协议

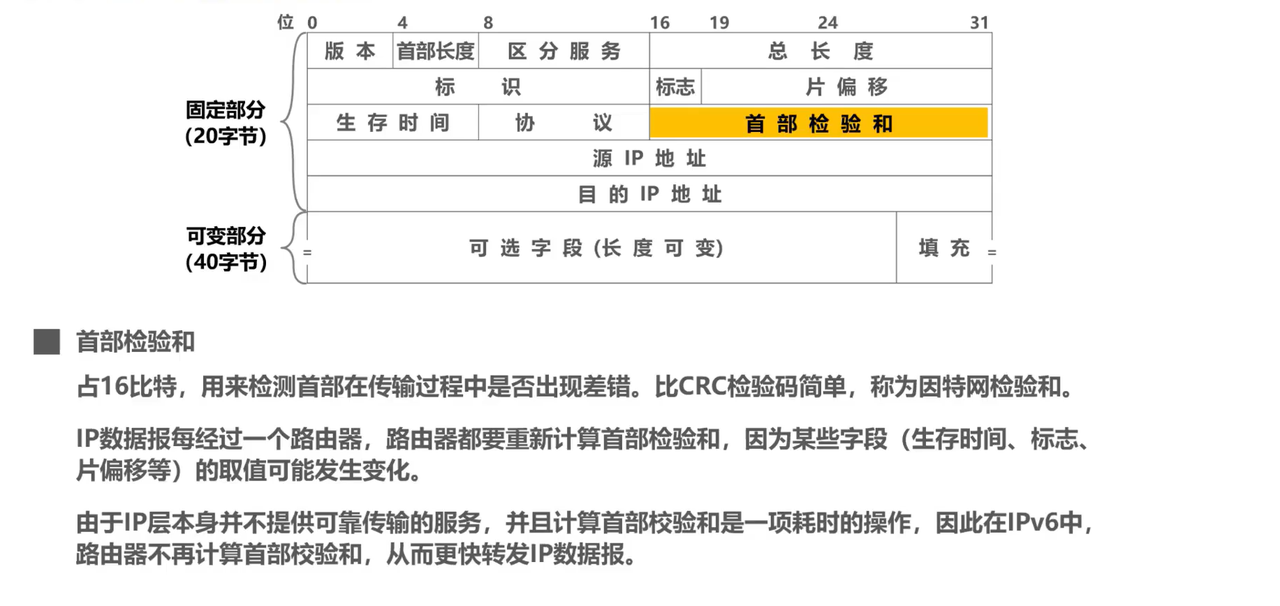

首部检验和
可再循环的冗余测试代码与《儿童权利公约》一样缩略。

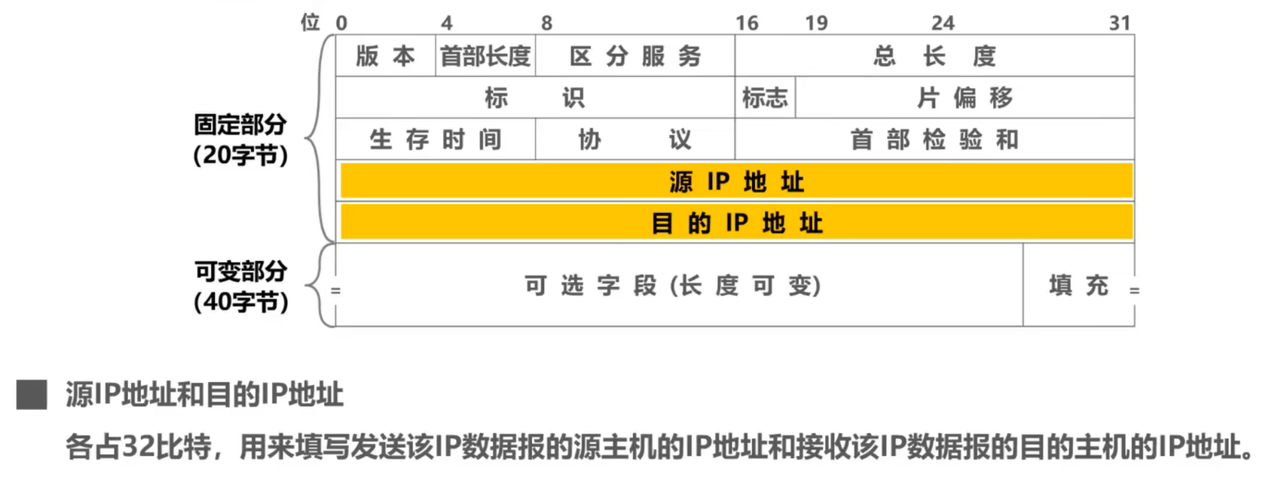

源和目的的 IP 地址
练习

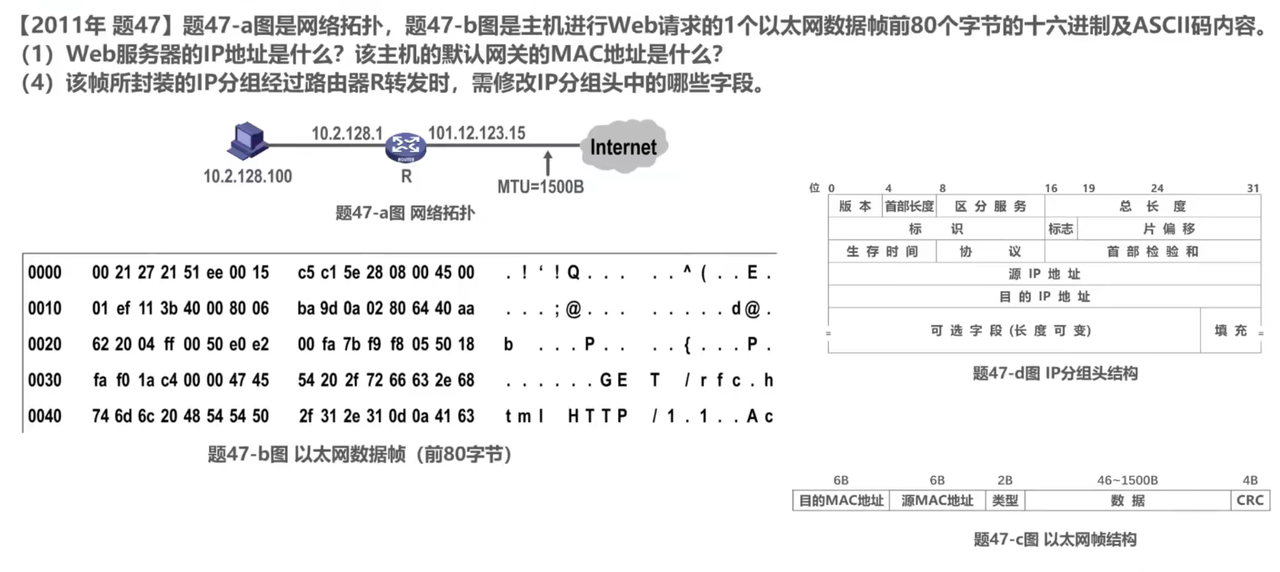

练习一

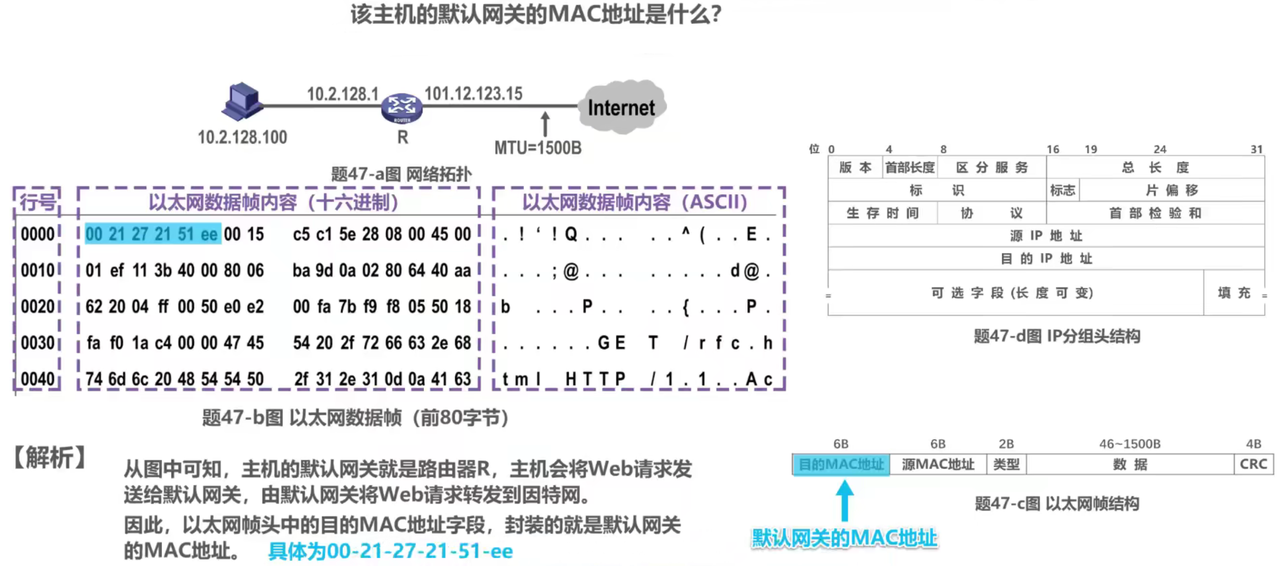

练习二
由于IP分类在以太网的数据部分,必须消除框架第一部分的14字节,其次是IP数据报告第一部分的16字节(20-4=16),然后我们才能获得所需的IP地址。
总结
