1、网络边缘

我们通常将计算机和其他连接互联网的设备称为终端系统。终端系统之所以如此命名,是因为它位于网络边缘。因此,膝上型计算机、移动电话、互联网监视器..所有连接互联网的设备都被称为终端系统,它们都位于网络边缘。

2. 有三个接入网络和三个边际路由器。

Margalong路由器:指针系统通往任何其他远程终端系统的道路上的第一个路由器。典型的例子有以家庭为基础的路由器、公司路由器和广域移动无线。
将终端系统与其边缘路由器实际连接,以获得网络接入。

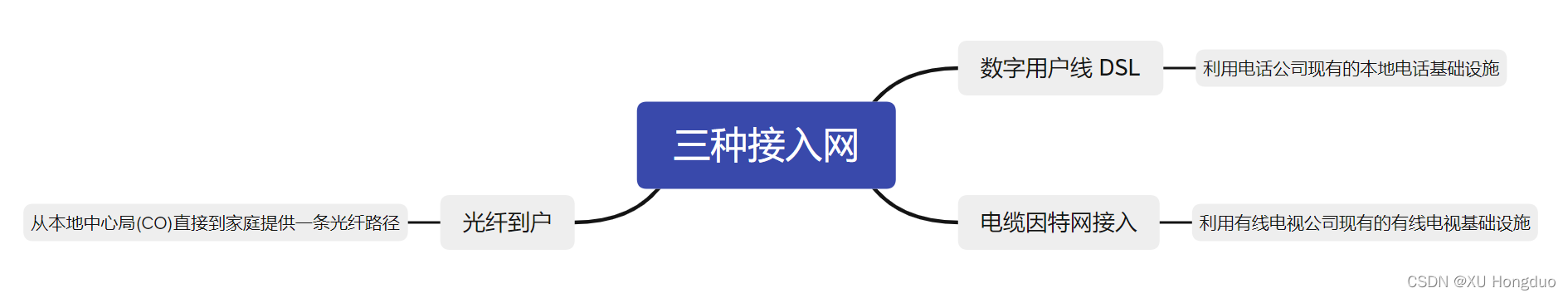

家庭上网:目前,宽带上网有三种主要形式:DSL、电缆和光纤。

3. HIPI(高频因特网协议)家庭接入网络(DSL)

本地电话公司通常向家庭提供DSL互联网接入服务,这些公司也提供当地电话接入服务,因此,在使用DSL时,用户的当地电话提供者也是其ISP。
每个用户的DSL调制解调器在现有电话线上与位于电话公司当地中央办事处的DSLAM(DSLAM)数字用户线路访问中继器(DSLAM)交换数据。数字数据然后,它变成了一种高频音响,通过电话线传送到地方中央办事处;它来自各种家庭。模拟信号DSLAM 已转换 。数字形式。

3.1 家庭电话线

由于DSL链接既可以处理电话交谈,也可以处理互联网接入,因此可以共享电话和互联网连接。
[1] 频率范围为50千赫至1兆赫的高速上行链路频道;
[2] 频率范围为4千赫至50赫兹的下水道;
[3] 标准双向电话频道,在0-4千赫范围内运作。
这一技术使得单一的DSL连接似乎有三条独立的线路。
在用户一侧：一个经销商将数据信号与到达国内的电话信号分开,并将数据信号发送到DSL调制解调器。
在电话公司一侧：DSLAM将地方中央办事处的数据和电话信号分开并传送到互联网上。

3.2 DSL上下率不同。

DSL标准具体规定了几种传输率:
[ITU 199] 12 Mbps的下行链路率和1.8 Mbps的上行链路率;
[国际电联2006年]55 Mbps的下行链路率和15 Mbps的上行链路率。
事实上,在上下传输率方面存在着不对称的差异,这可能是由于DSL提供商提供分级(定价)服务,以及由于家庭与中央当局之间的距离、两条线的规格和电干扰程度而限制的最大速度。

4. 通过电缆连接互联网(家庭接入方案二)

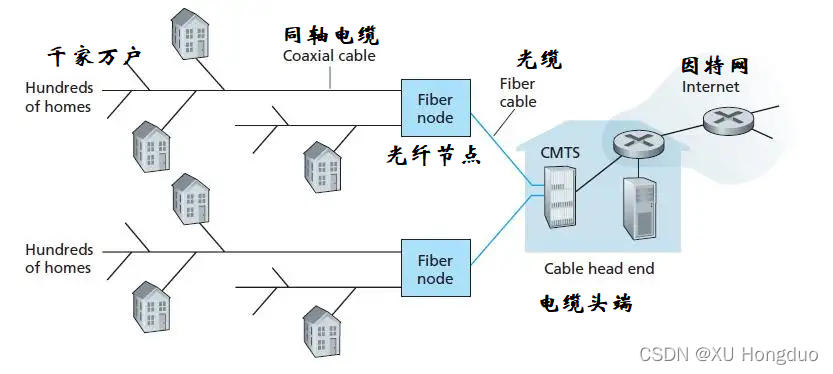

电缆将电缆的前端连接到区域枢纽,从中可以使用同样的电缆到达住户。 因为光纤和同轴电缆都在这个系统中使用,它们有时被称为混合光纤共轴(Hybrid Fiber Coax,HFC)。

4.1 有线调制解调器

DSL利用电话公司现有的当地电话基础设施,而有线互联网接入则利用有线电视公司现有的有线电视基础设施。

有线因特网连接,如DSL调制解调器,需要使用称为电缆调制解调器的特殊调制解调器(可调制解调器),有线调制解调器也是外部设备。
在电缆头端，在DSL网络中,电缆调制解调器接口(可调制解调器系统,CMTS)的工作与DSLAM相似。由电缆调制解调器产生的几个下线住户模拟信号正被转换成数字格式。
电缆调制解调器还将氢氟碳化物网络分为两个对称的下线和上线,通常传送速度高于上线。

四.2HFC网络上下

共享通信材料是有线互联网接入的一个重要组成部分:
[1] 信头派遣的每个分组之后,每个小分组与每个家庭联系。
[2] 上行链路频道用于将每家每户发送的每个组发送到信头。
因此,如果几个用户同时通过下行链路下载文件,每个用户的文件实际收到率将大大低于总电缆下行率。
另一方面,如果只有几个活跃的用户在WEB上浏览WEB,每个用户都可以在全部停机时接收网页,因为用户很少同时要求网页。
此外,由于共享上行链路,需要一个分布式多路接入协议,以协调传输和尽量减少碰撞。

5. 获得纤维(HIP II)

Fiber To The House,即FutTH,是三种模式中最先进的,提供从地方中央办公室直通住宅的光纤连接。

五.1 纤维到家庭方案

光纤输送网的最基本类型是直接光纤,包括从地方中心到每个住宅的一条光纤。
典型的光纤分布网是,中央局的每根纤维在合理接近这些家庭所在地之前,由许多家庭共享,然后将其分离成每户家庭光纤分布网的一条光纤,即中央局的每根纤维由许多家庭共享,直到与这些家庭所在地相对接近,然后将其分为每户家庭光纤。
分布中存在两种相互竞争的光纤分布系统表层(光纤分布网):主动光学网络(AON)和被动光学网络(Passive操作网络,PON)。

PONP 被动纤维网络5.2

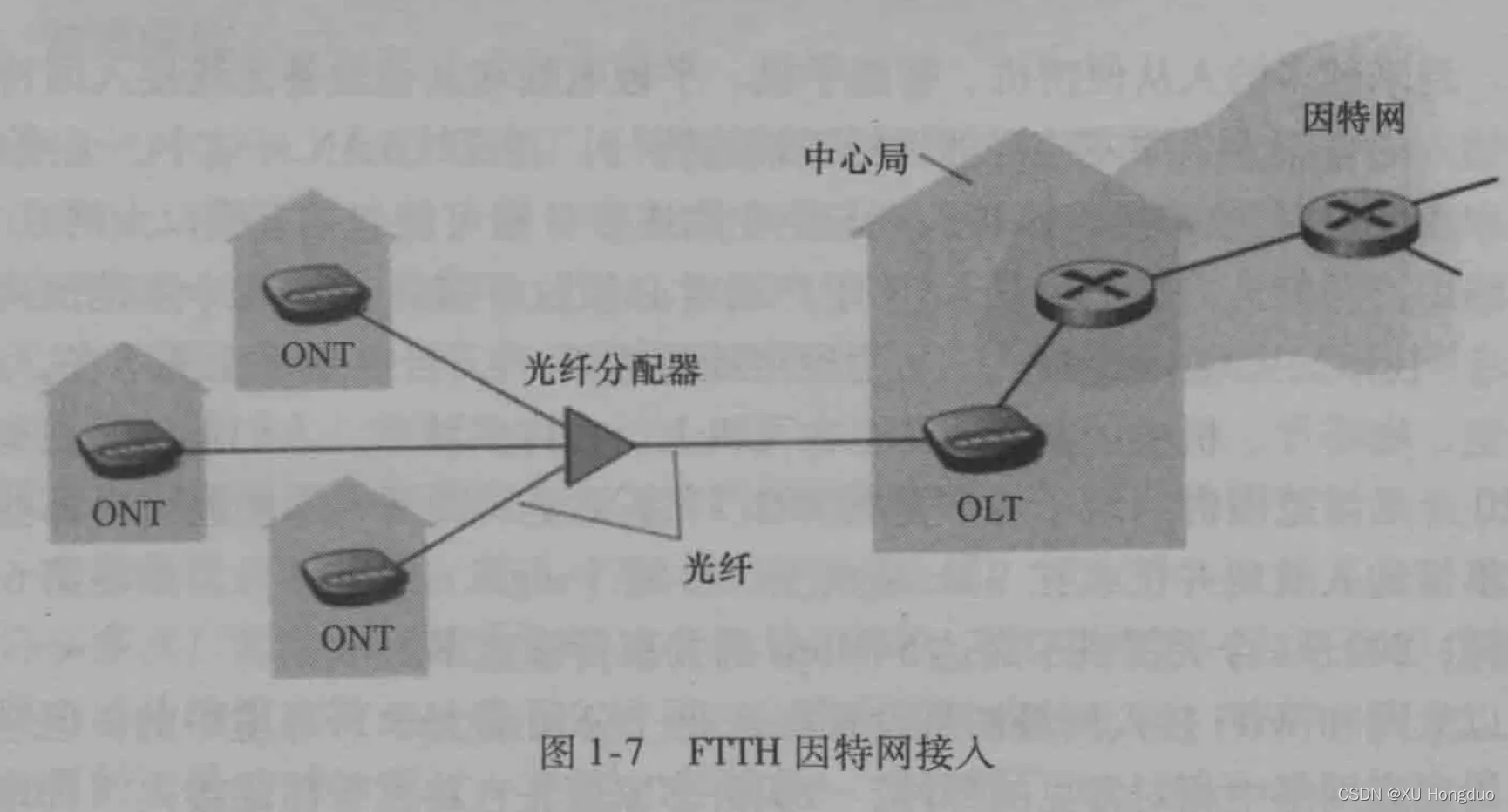

每个家庭都配备了光纤网络终端(OpticalNetwork终端,ONT)。与相邻光纤经销商的光纤连接分销商将几个家庭聚集在一个共享的光纤网络上。光纤电缆随后与枢纽光纤电路终端(Optical line Terminator, OLT)连接。OLT是光信号和电信之间的门户。最后,路由器与互联网连接。
