IIC协议

SDA和SCL是IIC协议使用的两个沟通渠道,数据和时钟信号是同步的,IC是半双向的。

(a) 起始条件:自失能装置从高降至低,而短链氯化石蜡高。

当短链氯化石蜡处于高水平时,SDA从低水平中抽取。

千位或当值之后必须临时传送八位比特(1个字节,前方是MSB)。

当SCL值高时,不能修改SDA;相反,必须稳定下来;当SCL值低时,可以修改SDA数据。

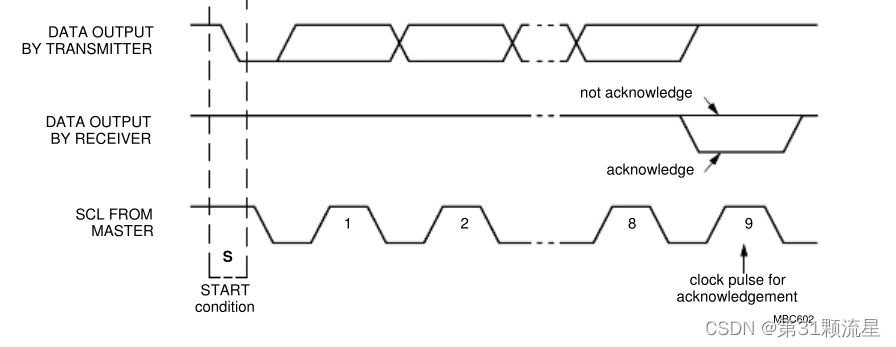

对于master，需要检测ack位，对于slave，需要产生ack位。(ack位时，东道方放弃了 sda 线的指令 。变成检测。我不确定我还能再做一次ack为1，这是一个纳克信号。有几件事情 与nack正在发生。

(1) 接收器没有发送器的地址,接收器没有发报机的ACK。

(2) 接收者从事实时操作,无法接收或发送数据。

(3) 在传输过程中,接收者无法识别发送者的数据或指挥。

(4) 无法到达接收者。

(5) 在从主机收到数据后,从机器中发送NACK终止通知。

在读写数据的过程中,地址的传输在数据传输之前。

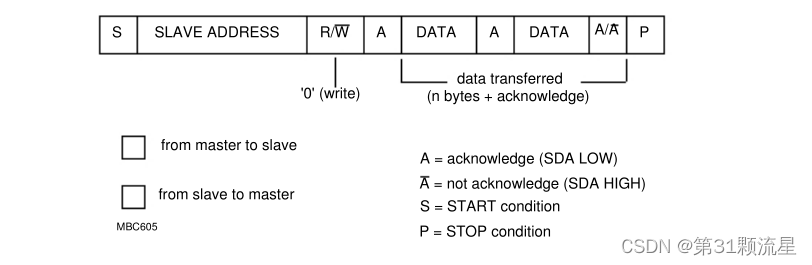

写数据行为：

跟踪地址(7位地址+ 1位标牌 1 读/ 0- write), 1位标牌-ack, 后面是 8位数数据 和ACK/NACK, 最后在状态开始时停止 。

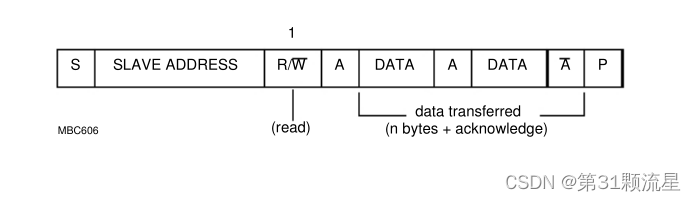

当主机必须连续阅读数据时, 一个字节会被测试一次, 从机器中交付。 如果您不阅读数据( 读完后), 主机会在 SD 上发送 NACK 信号, 然后是 STOP 。

NACK 是在数据写入结束时从机器上创建 NACK(这是写作失败的情况,如果从机会ACK成功传播数据的话);在数据读取结束时,主机从机器上创建 NACK(主机告知数据不会被读取)。

UART协议

全球不对称收发机只能发送和接收一条数据线,两条数据线,一条在主机发射机和接收机之间,另一条在主机接收机和发射机之间,可以全时使用。

在没有时钟的情况下,星号会被传送和接收, 需要启动和停止位置。 开始位置 0, 停止位置 1, 中心有 8 个数据 + 1 空洞 。

《UART协定》还规定,发射器和接收器使用相同的港口费率。

乌亚特协议先传送给低级LSB。

SPI协议

SPI协议是一种全时就业安排。

SCLK、MOSI、ISO和SS是时钟信号、机器主机输出输入、机器输出主机输出输出、点选信号等等。

行为模式:首先拉动低吸取信号,然后按照由主机配置的时钟有效传送和接收数据。

CKE 和 CKP 合法确定时钟 。 CKP = 0, IDLE 时钟0, CKP = 1, IDLE 时钟1; CKE = 0, SCLK 第一次跳跃要有效, CKE = 1, 第二次跳跃要有效。

SPI协议不需要使用单一地址(??)
