route-map的使用介绍
最后更新：2022-04-24 18:35:44 手机定位技术交流文章
一. 关于根图图
路径图可用于道路再分配和战略路径规划。在BGP中也经常使用。战略路径是一个复杂的静态路径。静态路径由数据包的目标地址决定,并传给下一个指定的跳跃者。在政策道路上,还利用和扩大IPACL联系。应增加更多的过滤和排序能力。
在每一个序列中，为战略的部署可确定两个方面:匹配条件(批量说明)和执行行动(既定说明)。您也可以提供一套标准 。当条件被匹配时，这套说明不需要执行,但不需要执行。例如,如果根图仅仅用于匹配利益流动,不需要设定语句 。这个故事是我们对2011年埃及抗议的特别报导的一部分。匹配行动将从最低值的序列号开始。如果符合序列号标准,则执行set命令，若条件不匹配，然后进行匹配操作,切换到下一个序列号。
四. 道路图特征
使用 Match 命令匹配某个组或路线, 并设置更改该组或路线的属性 。
线路图的序列号说明与出入控制清单中的行有关。
路径图设定为默认允许,默认序列号为10。 序列号不自动递增,必须提供。
否认任何意味着结束。
如果单一的匹配语句包含不止一个条件,则采用逻辑轨道方法;如果使用多个匹配语句,则采用逻辑和算法方法。
Rute-map 配置命令

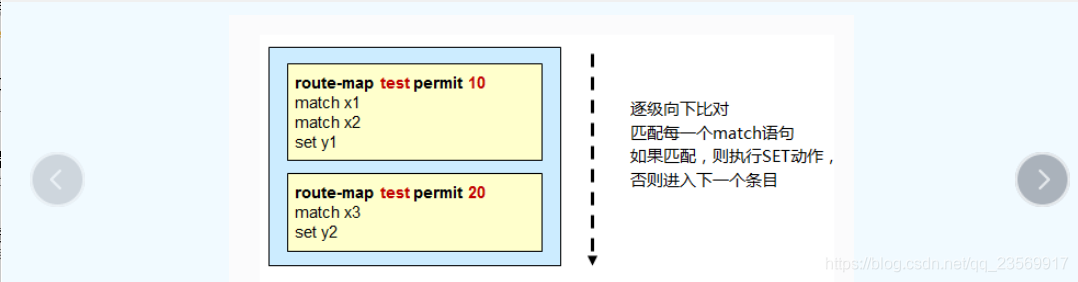

1. 绘制根图
此全球组合命令建立根图 。并用自定义字符串表示,根图可以声明几个序列号匹配动作时，优先注意序号。允许/拒绝关键词在不同部署情况下也有不同功能:
route-map test permit/deny 10
match x1
match x2，x3
set Y
route-map test permit/deny 20
match x4
set Y
2.定义匹配条件
IP 地址匹配访问列表或前缀列表
基于该组第三层长度的匹配长度
下个跳跃接口匹配, 作为给定接口之一的路径
Mic ip 下一个机会与特定访问列表中的下一个跳跃地址匹配, 作为授权路线 。
达到满足条件的路线是达到特定标准的路线。
所供应种类的路线对齐
BGP 社区对社区比赛
以路线标签匹配标记标记标记
3.定义set动作
设定标准指定路线协议的测量值 。
此属性指定目标路线协议的测量类型。
默认界面的设置指示如何发送这样的组 。
界面描述如何发送这些组 。
要定义要转发的下一个跳跃, 请使用 ipdefault next- hop 。
要指定要转发的下一个跳跃, 请使用 ip 下一个跳跃 。
设置下一个跳点, 指定下一个跳跃的地址, 指定 BGP 的下一跳
set as-path
set community
set local-preference
set weight
set origin
set tag
默认关键字优先级低于所提供的路线 。
六、路由重发布
一. 经路线重印后,提供与路线图的链接。
在上图中，OSPF路线已插入RIP。旧技术只能是对所有插入该技术的路线的一致的衡量方法。但是,使用 rope -map,当命令由配置重新发布时,它可与明确界定的根图连接。根图,创建多个序列号,为不同路径设定不同的属性或动作,为不同路径设定不同的属性或动作。
如果准备将OSPF路线注入RIP,那么这两条路线的衡量标准是两步,三步到三步。
Access-list 1 permit 192.168.1.0
access-list 1 permit 192.168.2.0
access-list 2 permit 192.168.3.0
它产生两个与需要区别对待的路线相对应的 " 限制与限制与限制关系 " 。
route-map test permit 10
当路由器与ACL 1 匹配时, IP 地址 1 匹配 。
设置衡量标准2,并将衡量标准修改为2
route-map test permit 20
match ip address 2
set metric 3
!
router rip
Redistribute ospf 1 route-map test
二. 重印路线时,经典案例与根图有关。

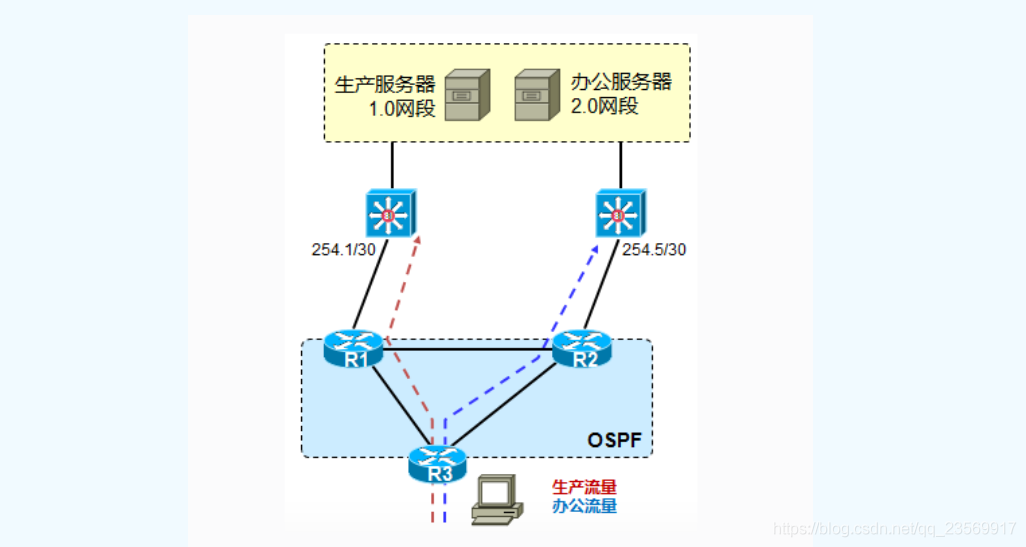

在这个典型案例中，如果网络环境中有两个路由器,则有两个路由器。分别为R1、R2，连接到了服务器群，服务器集群由一个网络连接的两台三层电脑组成。服务器分为两个子网。它是每周七天、每天24小时制造服务器。办公服务器每周七天、每天24小时提供。R3是接入路由器，OSF由R1、R2和R3管理。
假设R1、R2和三层开关之间的静态路径环境。 当访问生产服务器时, R3 下的用户应该沿着红点箭头指示的方向前进,在访问办公室服务器时,他们应该沿着蓝箭头指示的方向前进。
首先,R1和R2允许它们与服务器连接,2.Net0需要两条静态线路:
Ip route 10.1.1.0255.255.255.010.1.254.1
Ip route 10.1.2.0255.255.255.010.1.254.1
此后,为了让R3动态地了解生产和办公室服务器的路径,这两条静态线路现在被重新公布在OSF, 并采用某些可重新发行的办法。
R1的配置如下：
access-list 1 permit 10.1.1.0
access-list 2 permit 10.1.2.0
route-map Cisco permit 10
match ip address 1
set metric 10
route-map cisco permit 20
match ip address 2
set metric 20
router ospf 100
redisstatic route-map cisco
R2的配置如下：
access-list 1 permit 10.1.1.0
access-list 2 permit 10.1.2.0
route-map cisco permit 10
match ip address 1
set metric 20
route-map cisco permit 20
match ip address 2
set metric 10
router ospf 100
redisstatic route-map cisco
这样就实现了需求。
七、其他细节
一. 批量校验接口1
如果根图语句中没有匹配语句, 请全部匹配 。

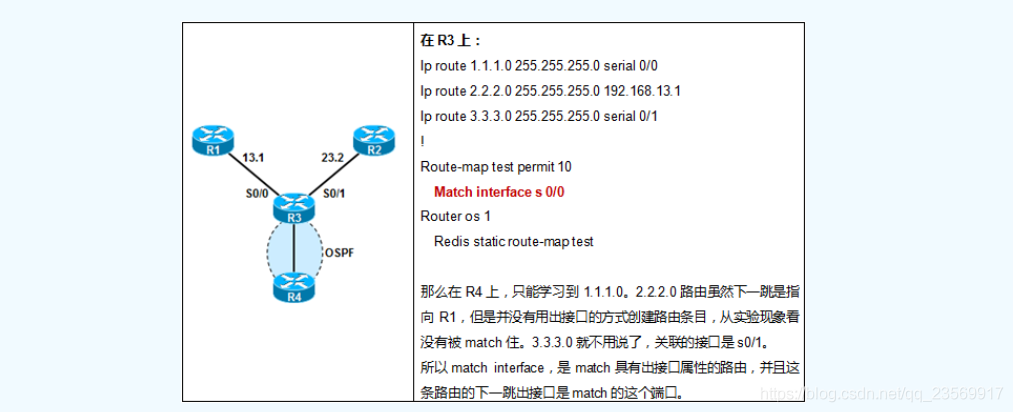

Match interface：To distribute any routes that have their next hop out one of the interfaces specified，由于国际比赛以未来路图模式结束,中国人承认:
作为该接口的路径条目,它与以下跳出接口相匹配。
二. 批量校验接口2

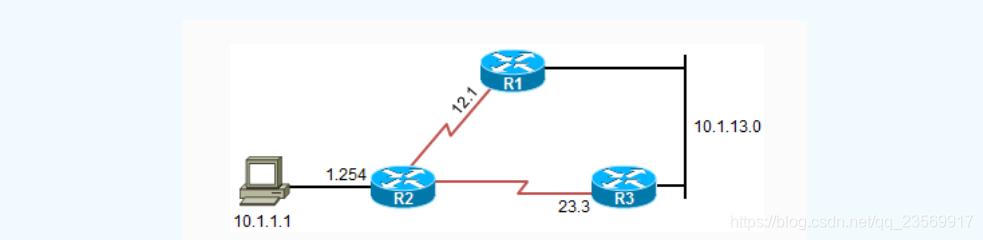

三,确认 IP 默认的下一个机会设置 。
确保 R1 和 R3 的路径,并在 R2 上测试 :
如果没有移动,R2的静态路线如下:
access-list 1 permit 10.1.1.00.0.0.255
route-map test permit 10
match ip address 1
set ip default next-hop 10.1.12.1
Ping PC,走R1;
根据前述情况,如果R2增加至R3的默认路径,从个人电脑到网络的数据仍然拒绝为R1,表明i defaut-ext-hop的优先级大于默认路径。
不允许配置的默认路径 。我将无法连接到互联网上, 但我将无法做到这一点,无论是。下一跳为R3，从计算机发送到因特网的数据改名为R3。这是我第一次见到一位世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民、世界公民。高于默认路由。
再次验证，只是IP根的动脉之一下一跳为R3，不用明细路由，同样也走R3。因此,只要它不是 默认选项,只要这条路线在路线清单上存在,则优先走路由，如果你没有路,你必须使用根图。
