路由器操作的基本原理

首先,我们知道路由器在由三级设备组成的网络层上运作。 网络层的主要职责是:网络各部分之间的通信、最佳路径选择,即逻辑地址(IP地址)位置、数据传输。

1、路由器是什么？

路由器是将包运到预定目的地并选择网络之间通信的最佳方式的设备,与网络水平相同。

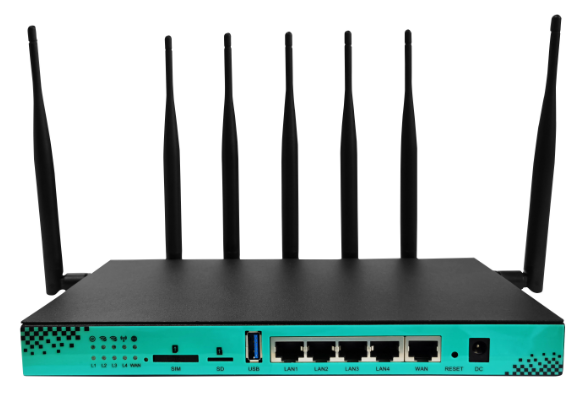

●它长这样。

2. 使用路由器的理由

• 一般说明:跨网络通信向网关提供数据,美国退休人员协会询问目的地主机的MAC地址、数据封装、未加封口,然后用路线表选择和推进最佳路径。

• 简介:通过路线表传送数据

* 标准:接收数据包;见目的地地址;与发现港口的路线匹配;并前进到港口。

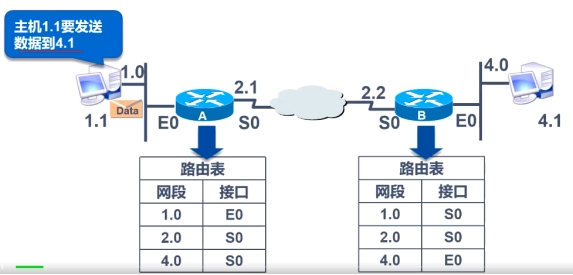

图1说明了工作程序。

• 第1步:主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机主机。

• 第2步:路由器A接收数据包。审查数据IPIP第一部分的目标地址。同时,寻求你的个人行进图。软件包的目标 IP 地址是 4.1st end 。属于4.0网段，4. 另一方面,互联网上有大量证据。然后从S0发送数据。

• 第3步:网络中的每个路由器传送数据的方式,使数据能够到达B路线,并使用同样的传输方式从E0传送。 1 东道方可以收到这些数据。

二、路由表结构

1、路由表是什么？

• 这是在路由器中保存的路径条目集,根据路由器的图表选择路径,并记录网络段 IP 链接地址和匹配跳跃界面。

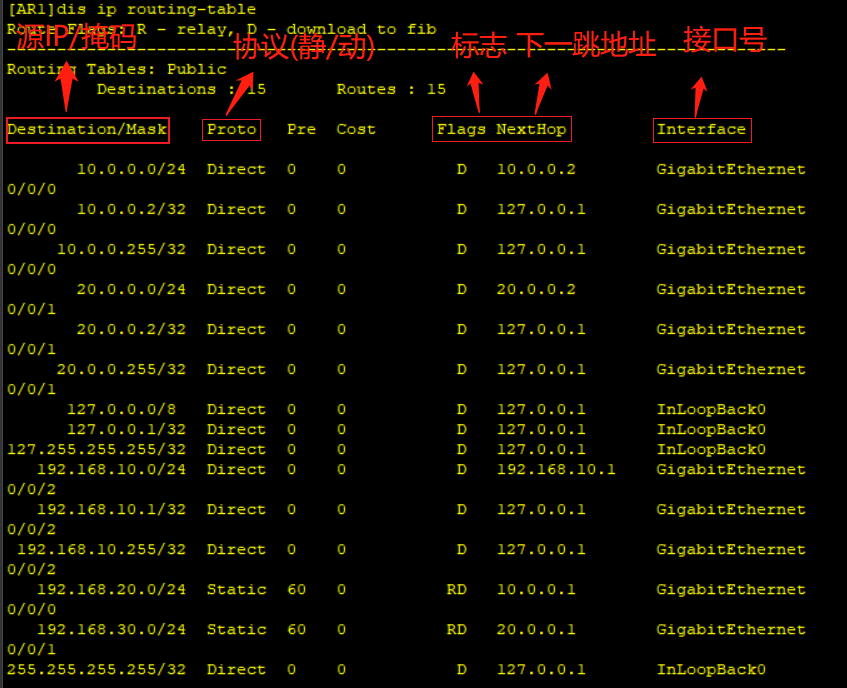

●它长这样。

• 直接联系:与路由器、IP地址设置、港口UP地位、直接航线的直接联系

• 非直接链接:与路由器没有直接联系的网络部分要求在路线表中增加静态或动态路由器。

2、静态路由

2.1 静态路由

• 署长手工设置,是单向的，并且缺乏灵活性，管理员必须逐行写入静态路由器 。我们并非无法回应互联网上的发展。因此一般来说，即使如此,公路仍然被相对固定的网络所利用,这些网络体积小、拖力小。如果拓扑图变了，行政单位将再次手工设置。

• 注意:它是单向的,如果在路由器上设置了静态路线,只能按一个方向广播;此外,如果要进入另一侧,也必须将其置于路由器上。

• 然而,在连接因特网的同时,由于地址条目数量众多,必须建立的静态线路数量相当多,但只有一个网络出口,任何数据包,无论旅行到何处,都必须从其中转移,这需要简化配置,在线路上违约。

2.2.2 特殊静态路线(默认路线)

• 如果路由器无法在路由器表格中找到目的地路由器条目,则将请求引向默认路由接口,这是一个特别固定的、优先级别最低的路线,如果也有一个静态路线,则优先处理与静态路线相对应的路线。

●使用场景：

这一网络只有一个通往其他网络的途径,默认线路有时非常有效,如果存在一个斯塔布网络,默认路由器将大大简化路由器设置,以尽量减少管理人员的努力,提高网络性能。

●什么叫末梢网络

网关是用户主机附近最新的路由器。

• 适当使用缺省路线还可能有助于尽量减少路线数据库的规模。有些网站就是这样设置路由表的。这样做是为了防止在路线清单中增加几条静态路线。这是我第一次能够离开这个国家当预定的数据集网络不在路由器的表格中时,这是获得数据包的唯一选择。选择默认路径。 (事实上, 默认路径可能不是最佳路径 。)

三. 由路由器发送的数据包的汇总

1. 开关和路由器之间的差异

●交换机：先查看MAC地址缓存表是否有MAC地址，有—>转发，没有—>广播（泛洪）

我在数据链层上工作,利用MAC地址表和硬件转发系统发送数据。

●路由器：先查看路由表中是否有接口，有—>转发，没有–>丢弃。（路由器封装过程中：IP地址不变，MAC地址随着封装在变动）

完成网络一级的工作,通过“路线表”、路线选择和路线传输传输传输数据。

2. 由路由器发送的数据集包的汇总

• 首先,了解以下内容:

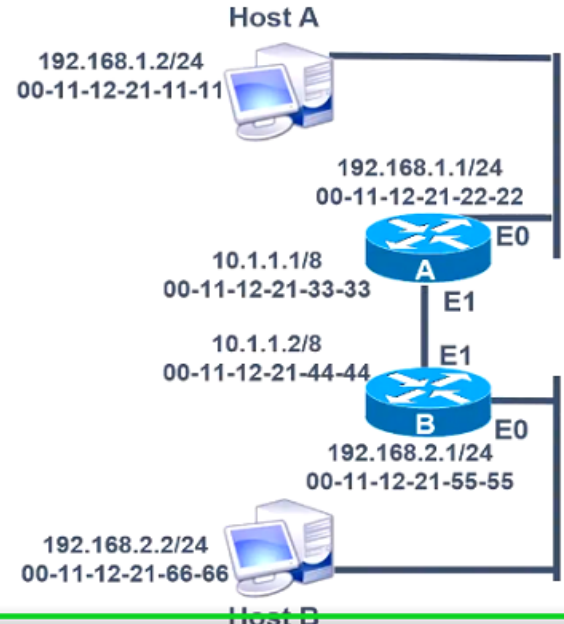

• 假说:当主机A小号主机B时,网路在大白天横跨多个区域。因此,路由器必须转发。但是,我们必须在传送时知道目标的MAC地址。在点对点传输时,必须使用MAC地址确定以下装置的位置。因此,下文概述了上述图像中描述的各个阶段。

●第一步：

A主机从广播开始利用ARP协议推断路由器A的MAC地址路由器A的MAC地址有自己的ARP缓存。然后是源IP,来源MAC(11-11),等等。密封时,使用目标IP()和目标MAC(22-22)。这些设备随后被传送到路由器A的E0接口。

●第二步：

当路由器A中的E0接口收到数据包时,软件包将解封,目的地IP地址将接受检查,匹配的传输路径即E1将进行检查,数据将传送到接口E1。

●第三步：

在到达路由器A的E1后,使用ARP协议,在路由器B的MAC地址进行拆解。路由器B的MAC地址有自己的ARP缓存。然后是源IP(),来源MAC(33-33),等等。密封,使用目标IP()和目标MAC(44-44)E1连接到路由器B

●第四步：

路由器 B 的 E1 接口未打开, 源 IP 地址已校验, 您的路径图已校验, 匹配路径为 E0, 数据已发送到 E0 接口到路由器 B 。

●第五步：

路由器B的E0接口已经到达美国退休人员协会又一次试图确定东道B的MAC地址。近年来,政府试图通过将MAC地址存放在自己的ARP暗藏处来解决这个问题。然后是源IP(),来源MAC(55-55),等等。密封时使用目标IP()和目标MAC(66-66)。封存并转到主机B的主机

• 片断:在路由封装期间,IP地址保持不变,而MAC则处理变化。

四、路由器的配置

PC1、PC2和PC3已按照上述最高层安排完成对等通信。

●思路分析：

由拓扑图了解到，PC1、PC2和PC3的IP地址不在同一页上。网络各组成部分之间通信需要传输路由器。每个路由器都有自己的路由器图。路由表允许您选择哪个接口接收数据 。路线图必须手工制定。此外,路由器接口必须有自己的IP地址。

●命令配置：

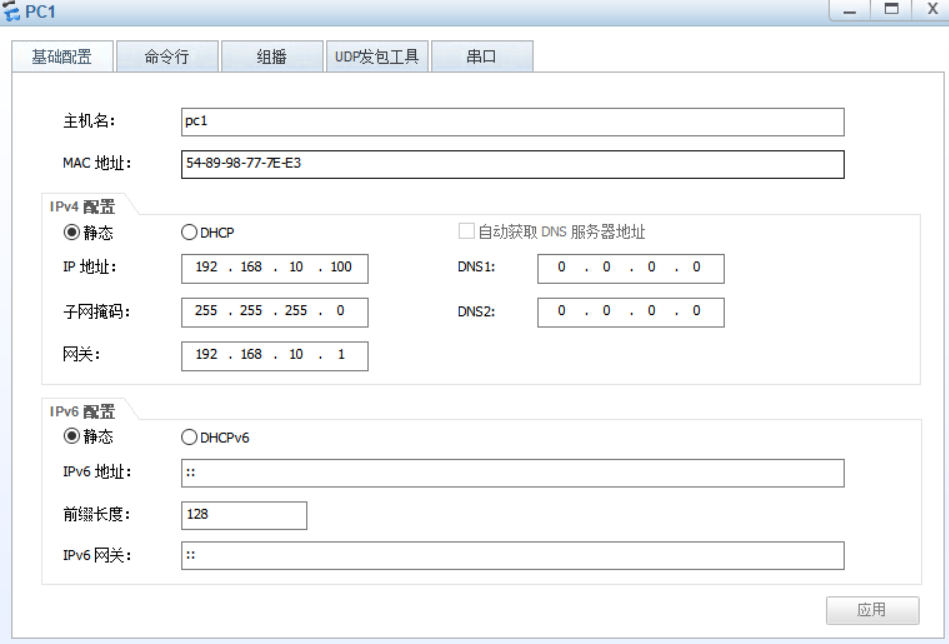

在三个主机(例如PC1)之后,配置IP地址、子网膜和网关。

AR2 路由器配置 :

• 注意:可能需要在AR2和AR3路由器中建立两个静态路由器,这两个路由器可能耗时,因此默认路由可用于此处配置。

IP 路由静态是 AR2 路由器的默认路由设置 。

IP 路由静态是 AR3 路由器的默认路由设置 。

• 为什么AR3不能使用默认路线?

因此,如果它指明了默认路径,交付给AR3的PC3数据不知道该转向何处,如果转移到AR1,或者如果AR2按其通常路径被转回,当寿命周期为零时数据被删除。
