西门子PLC能否通过以太网数据模块实现无线通讯？

在实际系统中，在同一讲习班上,有许多PLCs。通常从几十米到数百米不等。如果需要联系,如果布线的话，这是一个大项目, 它不漂亮。在这种情况下,无线通信更为可取。随着定期改善,Siemens S7-200SMART系列PLCs越来越强大。第4版开始允许Profinet在V2之前使用电子网络通讯(即PN通讯)。最多8个智能设备可以连接到控制器。符合Profinet协议的PLC无线通信终端可用于解决通信问题。

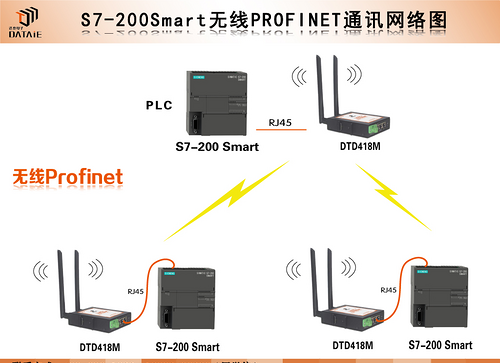

该项目以Siemens S7-200SMART案例研究为基础,其中包括:为S7-200Smart PLC开发两个无线教授通信实现程序。这项申请利用了Siemens PLC无线通信终端DTD418M。用作实现无线通信的工具。

一、方案概述

本方案中，网络参数或原始应用程序不需要用户更改。我不需要知道教授合同的细节西安达泰电子欧洲-美洲系统为PLCs提供专用无线电通信终端(DTD418M)。如果您愿意的话,您可以简单地替换PLCs之间的有线互联网连接。它还提供了与无线网络的强大和简单的连接。

DTD418M使用2x2的双对一无线结构。空气传输率可达300百万比特。这是政府首次区分Siemens S7协议、Profine协议和Modbus TCP/IP协议以及其他通信协议。此外,利用OFDM调制解调器和MINO技术,大约1KM的无线传输距离是可靠的。它不仅能够用PLC、DCS、智能仪器和传感器建立一个无线监测系统,还可以用于监测和控制。远程无线网络也可以实现点对点和点对多点产品,如群体软件、人界面、触摸显示器、监测终端等等。

二、测试设备与参数

• Siemens S7-200Smartx2 PLCs 西门子S7-200Smartx2 PLCs
• DTD418MA x 2 PLC无线通信终端
• 主要隶属关系:1个来自
* RJ45通信接口
* 电压:12-24VDC
• 传输距离:100米,1公里

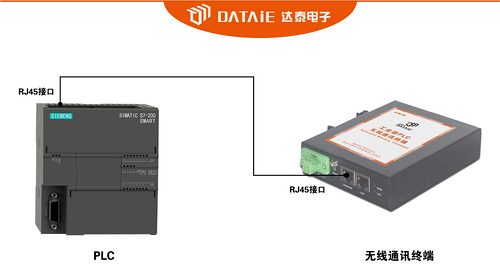

四、接线方式

DT418M RJ45接口连接到一条通信线,S7-200SMART RJ45接口连接到另一条通信线。

五、控制器组态

一. 启动向导并双击 PROFINET 图表。

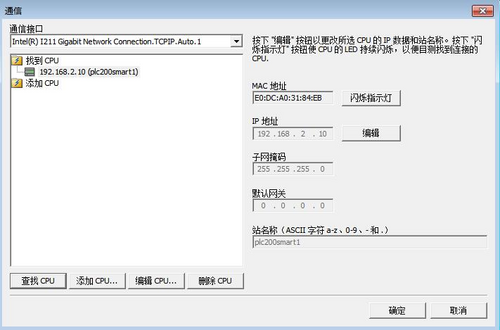

2 检查控制器, 配置控制 IP 地址、 子网遮罩和站点名称, 然后进入下一步 。
从正确的目录中选择正确的位置, 智能设备组将移动到正确的目录中, 并配置设备名称( 必须与实际智能设备名称匹配) 。

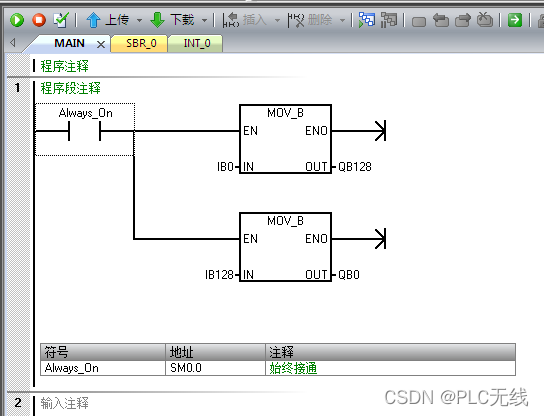

四. 轻松的主要程序配置
将5个程序插入PLC

六、智能设备组态

一. 通过双击 PROFINET 图表启动向导 。
二. 将程序插入PLC。

迄今为止,由两个S7-200SMART PLC建立了无线PROFINET连接。
