软路由系列：VMware 虚拟机旁路由设置

一、 背景知识

1、路由器

路由器是连接两个或多个网络的硬件之一。这是一个在线网关和一个互联网网关。这是一个专门的智能网络装置,用来检查每个数据包中的地址并确定如何发送。它能够理解各种协议。一个例子是以太网协议,它被一个局域网(局域网)使用。TCP/IP协议用于连接互联网。这样，路由器可以确定许多类型网络数据包的预定地址。将非TCP/IP网址转换为TCP/IP网址。反之;使用选择的路线算法将数据包传送到理想目的地 — 百度百科 。

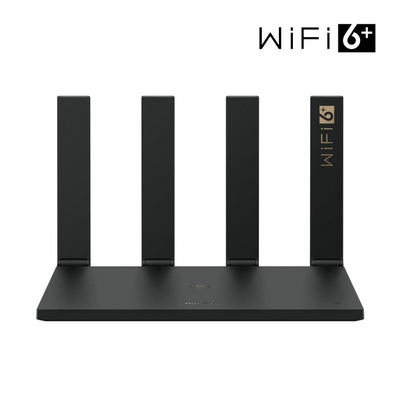

简言之,路由器是连接局域网与因特网的装置,它们以若干品牌、形式和功能出现,例如AX3 Pro、TP-LINK AX600和ASUS RT-AX86U,这些在我们家庭和企业中常见。

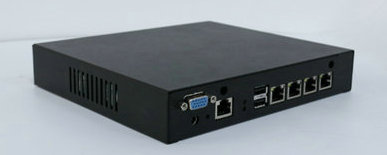

2、软路由

路由器根据其品牌、形式和功能界定。制造商确定并限制了所有可以完成的功能。因特网用户的一些独特需求无法满足,包括客户管理、广告和国际因特网接入。软路有应运而生。使用个人电脑或服务器匹配应用程序以建立线路解决方案被称为软路由。主要靠软件的设置，硬路由是一个能发挥路由器功能的同类硬设备。包括加工器、电力供应、嵌入软件和其他部件。设置路由器功能可用 。 — 百度百科 。

软路由器是简单的路由器,可以设计自己的功能。软路由系统是指用于用服务器建造软电路的软件。众所周知的 Kuai,ros,等等。特别是著名的OpenWrtt(广泛使用的LEDE是OpenWrt的一个分支)。

3、旁路由

典型的家庭或小企业不需要复杂的路线功能,如客户管理或高路线处理能力,大多数功能需求可能由标准路由器满足,但有时由于国际旅行等因特网接入的特殊需要,需要开发绕行公路。

绕行路由器的指定并不标准,基本上是局域网的网关服务器,不是提供局域网和互联网之间线路操作的装置,但该装置的硬件、软件和软电路基本上等同、类似,称为“拥挤者”。

二. 网络配置和绕行道路特征

1、网络配置

在现代家庭或小型办公室一般网络安排中,Interne利用光纤进入一亿兆瓦的轻猫。光电猫把光信号转换成电信信号。电信通过5条超级线路与路由器连接。超级五条线路将路由器连接到NAS、台式PC(或膝上型计算机)和无线接入点。无线接入点和无线装置,如智能手机、平板电脑(或笔记本电脑)和智能电视,通过wifi信号与网络连接;还有有线装置。这是一个直接使用轻猫路线功能的基本网络。另存了不同的路由器 。这里要说明的是，一些家庭试图覆盖WIFI。无线路由器在路由器之后用作子路由器。这种配置使家庭局域网网络成倍增加和复杂化。我们应切断无线路由器的线路功能,仅将其用作无线接入点。绕行路径( 网络服务器) 仅对同一个网络段有效 。

在这种局域网中,路由器通过网络线路连接一个软路由装置,并配置它,通过软路由系统OpenWrt提供网关服务。 OpenWrt成为局域网边线路,使用这种局域网,路由器通过网络线路连接一个软路由装置,并配置它,通过软路由系统OpenWrt提供网关服务,而软路由系统OpenWrt成为局域网边线路。

目前可用作软路线的设备大多已经过时。需要一机多用，除了是一个网关服务器之外,它还必须是一个网络记忆(NAS)、多媒体中心等等。可在设备中安装一个软路由虚拟机器,以配置绕行路由器。我自己的人行道在一台休眠笔记本电脑上 运行Windows 10, 我不确定我能做任何事情。VMware虚拟机器软件允许您:这几乎像一个开放的Wrt软路径。

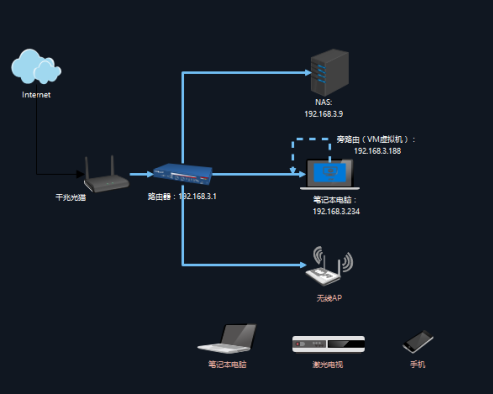

显示VMware虚拟飞机所走路径的网络地图,

2、网络特性

一般而言,以绕行路线为主的网络具有以下特点:

• (b) 绕道对使用其他网络设备、特别是路由器没有任何影响,其他网络设备由于绕道缺陷而无法连接。
• 还可以绕过OpenWrt系统的安装和插件,提供一些定制的网关服务,以发挥一些特殊功能,如国外上网、广告等。
• 网络的配置是为了通过固定的IP地址(网关)提供网关服务,无法使用路由器的DHCP服务进行IP地址动态分布等。

三. OpenWrt的虚拟机器安装

1、安装准备

VMware虚拟空中通道装置要求采取以下步骤:

• (c) 可安装VMware虚拟机器以便连接路由器与网络的装置,如膝上型计算机或软路由器。
• VMware工作站15.0及以上虚拟机器软件安装(15.0) Windows 10的以下版本不兼容;
• OpenWrtt解决方案是一个自由开放源码软件。有几种衍生物。其中有一个是LEDE。下载支持 VMware 虚拟机器的任何 OpenWrt 软路由系统 。这里以 OpenWrt GDQ v9.1 为例，LEDE 尚未预先安装通行证墙, 需要安装插件, 才能使用众多自定义的可能性 。姑且不用；
• OpenWrt Solution System 压缩文件通常采用 GZ 格式,其次是 IMG 格式的未压缩磁盘图像文件。
• 由于磁盘性能低,必须使用工具软件将OpenWrt软路由系统IMG文件转换为可与VMwarWorkstation一起使用和调用的vmdk硬盘图像文件。eSir.vmdk (不必要, 任何有效的文件名; 此处建议 StarWind 转换器的实用程序 。 )

最后,通过将 OpenWrt 安装为虚拟计算机, 你可以启动。

2、安装详情

由OpenWrtt绕过的系统它是使用自由源码操作系统GNU/Linux创建的。它实质上是一个嵌入的Libux操作系统。因此,与大多数Linux虚拟机器类似,你可以在虚拟软件VMwware工作站安装OpenWrt绕过虚拟机器。

• 在想要的地方建立虚拟 Machate 文件夹 。eSir(声音机,又称eSir)D:这是我的档案。为例；
• 在初始阶段转换的硬盘图像文件应复制 。eSir.vmdk到文件夹eSir；
• 开关虚拟软件VMwware Workstation, 并建造虚拟机器 eSir 。 如下文所示, 其方式与 Linux 虚拟机器相同。

特别需要说明，虚拟网络连接必须使用连接桥梁的网络卡(lan)。您也可使用互联网将 Wifi 与 Internet 连接起来,并可以进入两个人行道。那是无法做到的，这种虚拟装置将允许人行道,直到在VMware World安装在线虚拟机器。

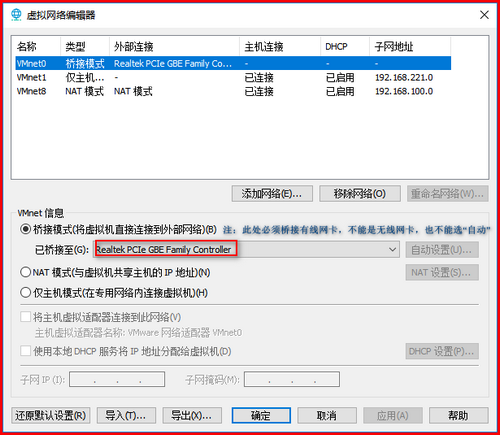

这就需要在VMwareWorkstand虚拟机器软件的 " 版 " 菜单栏中使用 " 虚拟网络编辑 ",将虚拟网络连接配置为连接有线网络卡的桥梁。

3. 更改IPIP地址并激活虚拟计算机

它基本上与Linux其他虚拟机器的启动相对应。

• eSir,VMware工作站的OpenWrt虚拟机器;

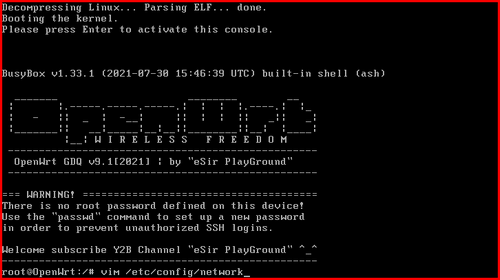

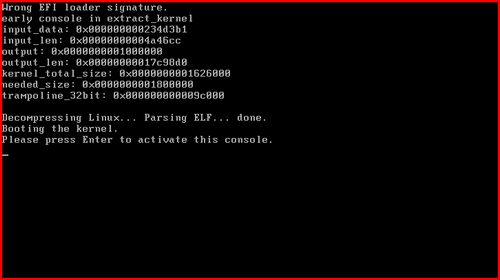

• (a) 激活虚拟机器控制台(在将鼠标聚焦在虚拟机器上之后),根据屏幕上显示的信息,在操作开始时按回键;

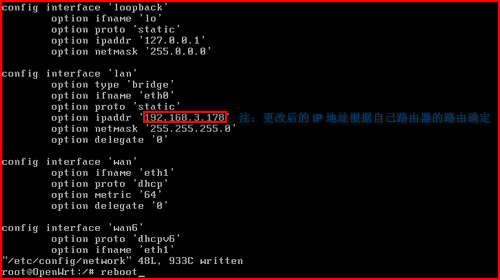

• 在控制器的外壳, 类型命令。vim /etc/config/network为修改计划,打开网络配置文件,并用Linux编辑Vim的ipaddr(IP地址)更新。192.168.3.178 ；这里要说明的是，OpenWrt 的绕行 IP 地址与局域网上的其他网络设备相同。这是建造一条不干扰其他网络设备的道路的唯一方法。0至255之间的每一个数字在数量上都比较安全;使用Vim编辑时,0至255之间的任何数字在数量上比较安全。如果尚不会，请先移步 网络教程 ；

• 在对 shell 进行修改后, 通过虚拟 IP 地址输入 OpenWrt 。reboot命令重启虚拟机。

为此,安装、配置和发射了VMware虚拟机器的OpenWrt通道。
