计算机网络体系结构——OSI、TCP/IP、5层模型

计算机网络体系结构

计算机网络结构的目的何在?

计算机网络是一个非常复杂的系统,有几个组成部分,如主机、路由器、多重连接、应用程序等等。

利用何种结构来充分描述网络?

每一级都提供某种服务(功能性),每一层都依赖它。 下层提供的服务 函数由层内活动执行。

计算机网络的结构是什么?分层结构

网络结构是计算机网络结构的功能说明,每一层都使用特定的网络协议来执行层功能,而计算机网络系统结构是各级及其协议的汇合。

系统结构是计算机网络的功能层面及其关系说明,是抽象的,与实施无关。

分层的目的是什么?

1. 有助于确定复杂的系统组成部分及其相互作用的明确框架。

2. 模块分层简单易更新、维护和改进。系统其他部分可以看到在任何服务级别上所作的变动。

3、有利于标准化。

分层的缺点是什么? - 分层过多可能会降低效率。

分层分层网络系统结构的基本思想

每一个能够传输或接收数据的硬件或软件程序都称为实体。

“级别”是指规范两个对等实体之间通信的一套规则。

每个实体必须消费较低级别的服务,遵守底线规程,执行较低级别的业务,并向“纵向”的更高级别的服务提供服务。

下级协议的执行对高级服务用户来说是明确的,即上级协议在下级实际上没有实现。

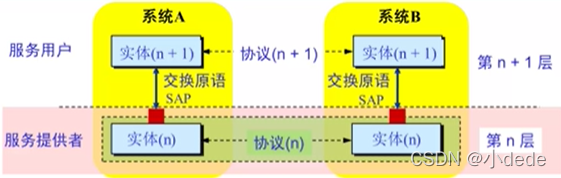

通过接口、与服务接入点SAP交换语言和要求开展特定活动,与邻近系统实体(纵向关系)进行互动。

OSI参考模型

OSI：开放系统互连，由ISO国际标准化组织作了介绍。

目标是促进异构体网络系统的互联。

OSI是连接异构体网络系统的全球标准,尽管它只是一个理论模型(商业故障)。

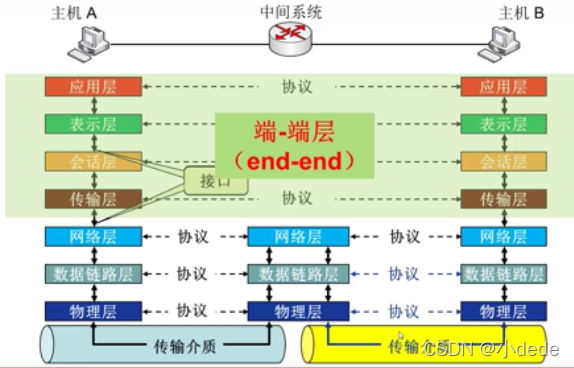

OSI参考模型解释了沟通过程。

主机有7层,桥和总机只有2层,3层需要路由器。

与等同物的商定联系是虚线,等同物是一种概念联系,而不是直接的实际转移。

直线连接和实际数据传输发生在相邻层(纵向关系)。

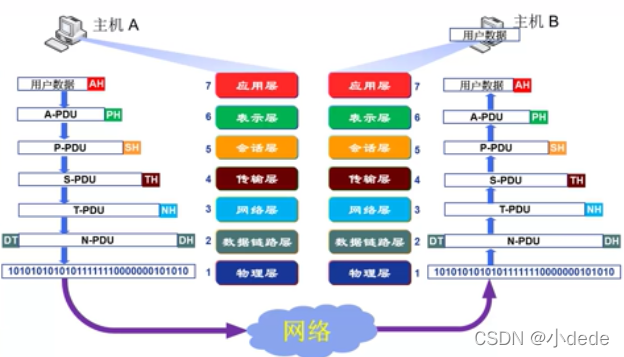

以OSSI参考模型为基础的数据覆盖面和通信进程

发送: 头朝上( 数据链层的顶部和底部)

收到:最后,删除有关一层。

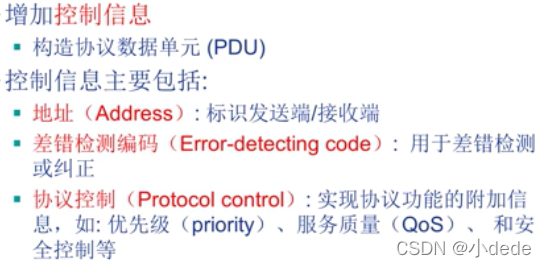

数据信封的目的是什么?

有些不包括错误检测和控制信息。

物理层

函数是完成每一个位移 。

1、接口特性：

机械特性是物理特性,例如接口的形态特性是接口的形态形态等物理特性。

水平、电压和其他电气品质

界面页脚 - 函数特点

议定书的性质是什么――任务是什么,联系程序是什么?

2. 用于识别代码(调制技术)的信号类型称为比特代码。

3、数据率

4, 时钟同步化( Bit 同步化)

5、传输模式

A只有单身劳动者才能通过。B只能够接收。

双向双向传输:双向传输是错开的(对讲机)。

全职:双行双行,可同时进行

数据链路层

1. 负责节点-节点数据传输以及实际连接的两个节点之间的数据传输。

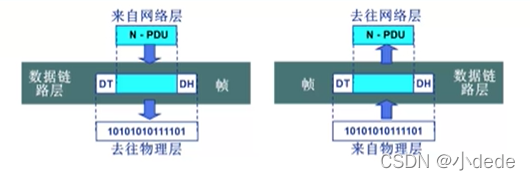

2. 集束框架(尾尾巴后头,产生数据框架)

3、物理寻址

将发送者和(或)实际地址识别数据框架的接收端添加到框架。

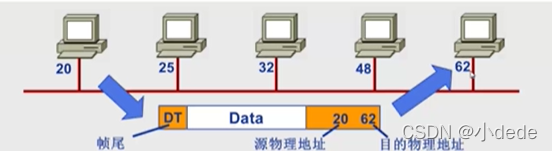

为什么需要寻址？ 如果没有实际位置,下图中提供的所有其他数据主机都会得到数据,但不确定哪个主机应该收到数据。

4. 流动控制(以避免淹没接收端,如果发送速度快于接收速度的话)。

错误控制(检测和再传送损坏或删除的框架,防止框架重叠)

6. 控制(进入)(确定在任何特定时刻哪个装置有链接(物理解释))

网络层

1. 负责提供源主机对目的主机数据组。

可以连接到几个网络(数据链层的实际位置不详)。

2、逻辑寻址

只使用全球逻辑地址来确保将数据组发送到预定主机(例如IP地址(而不是终端/应用))

3、路由

要完成路径选择,路由器(nets)将与网络连接。

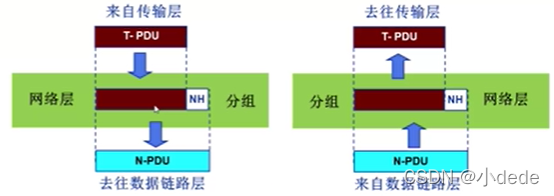

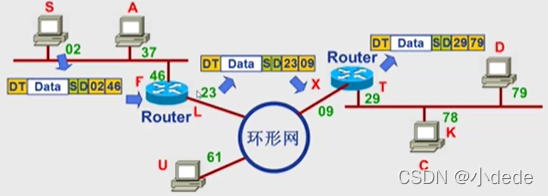

4、分组转发

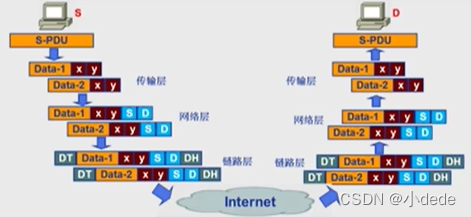

S为源地址，D这是情况正确的地址 对整个程序没有影响

带有数据链层顶端的顶端黄色,随物理地址而变化。

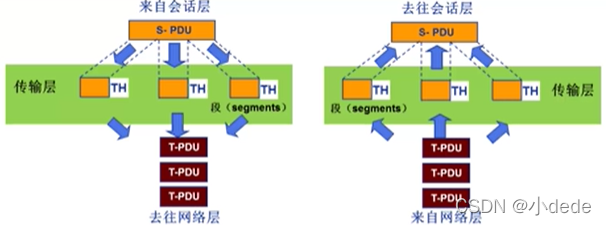

传输层

功能：负责源-目的（端-结尾处的完整电文传输( 中间处理)

1、分段与重组

2、SPA寻址

确保所有报告都送交适当机制(例如港口数目)

xy SAP源/用途(进程)地址

3、连接控制

建立并拆除传输层连接(逻辑连接)。

4、流量控制

5、差错控制

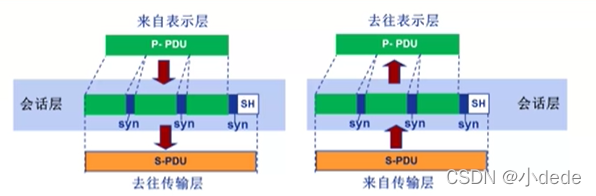

会话层（最“薄”的一层）

1. 建立和保持对话控制

为数据流动添加同步点

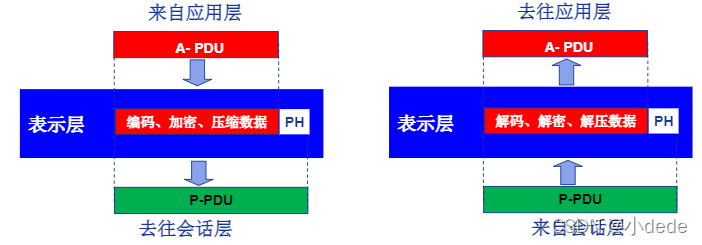

表示层

考虑到两个系统之间信息流动的语法和语义(两个系统可能采用不同的同义词,此时必须将其翻译成代码)

1. 将数据表达式转换为主机独立编码

2、加密/解密

3、压缩/解压缩

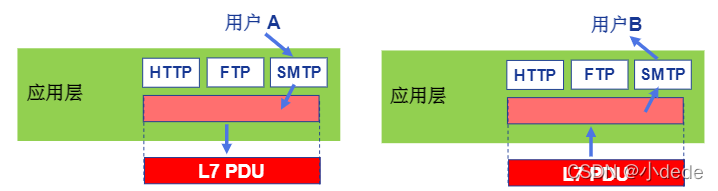

应用层

用户可在用户代理(浏览器)或网络接口的帮助下使用网络(服务)。

遵循应用层协议。

FTP－文件传输

HTTP－Web

SMTP－电子邮件

等。

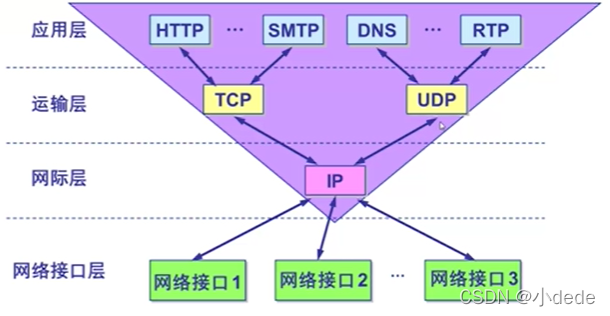

TCP/IPP参考模式

IP可能为各种应用提供服务;IP可用于各种网络。

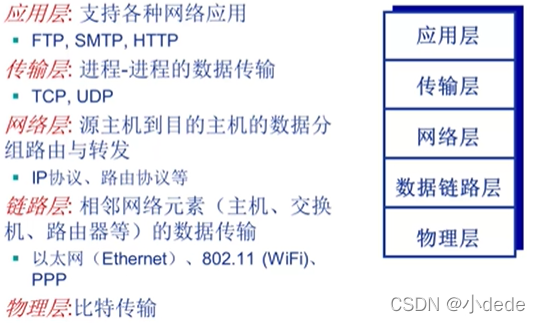

5层参考模型：

将OSSI与TCP/IP相结合的好处

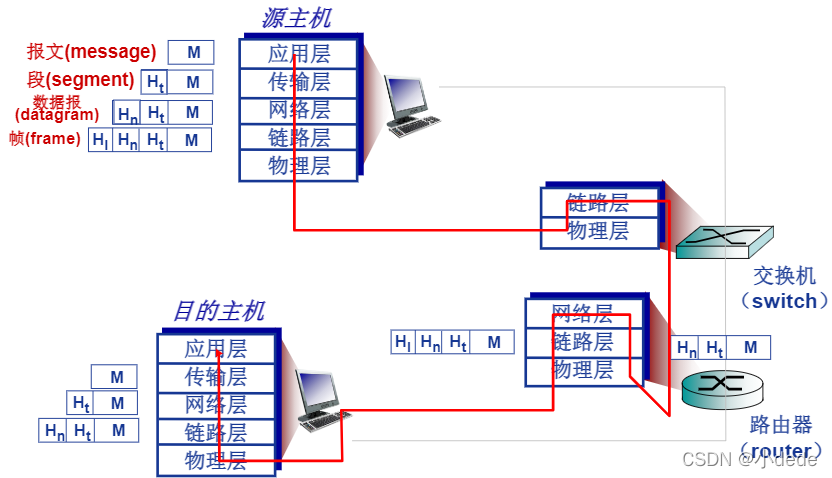

５层模型数据封装
