• 一、简介
• 二、硬件连接
• 三、软件协议
• • 1. 信号分类
  • 2. 基本读写过程
  • 三. 基本信号时间顺序
• 四. 国际投资协定时间序列时间序列 IO模拟模拟
• • 1. 延时函数
  • 2. 起始信号
  • 3. 停止信号
  • 4. 发送一个字节
  • 5. 接收一个字节

在这里插入图片描述

一、简介

• 产生

  PHILIP(菲利普)

• 特点

  1. 占用的引脚数量少

     • SDA
     • SCL

  2. 支持多主多从

  3. 通信协议一般是直截了当的,通信率相对较高。

• 用途

  • 它经常被用来将一个MCU连接到各种扩展模块(传感器、流星体、内存等)。

• 分类

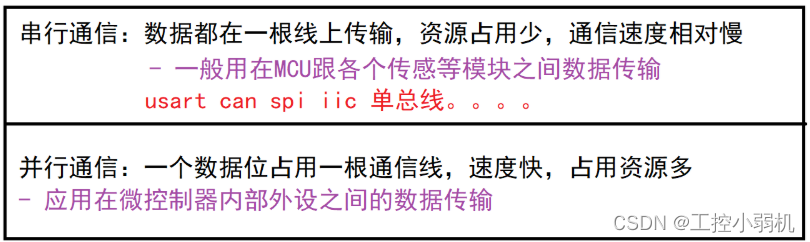

  • 串行通信
  • 同步通信

• 传输速度

  • 100kbit/s被视为标准。
  • 400kbit/s 高速
  • 超高速:3.4Mbit/s(只有有限的支助)

二、硬件连接

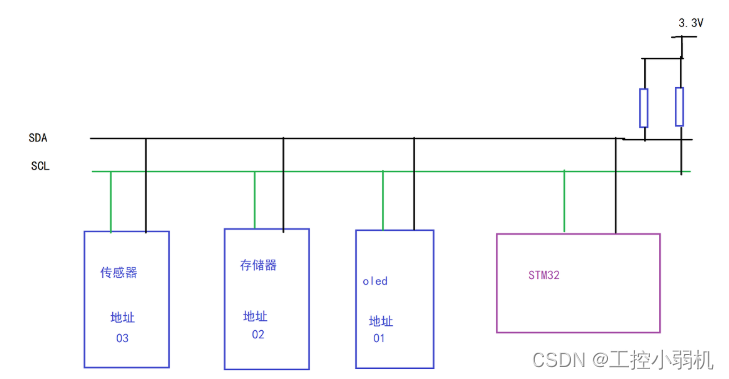

• 总线形式
•

三、软件协议

1. 信号分类

• I2C协议具体规定了通信启动和停止信号,以及数据有效性、答复、仲裁、时钟同步和地址广播。

2. 基本读写过程

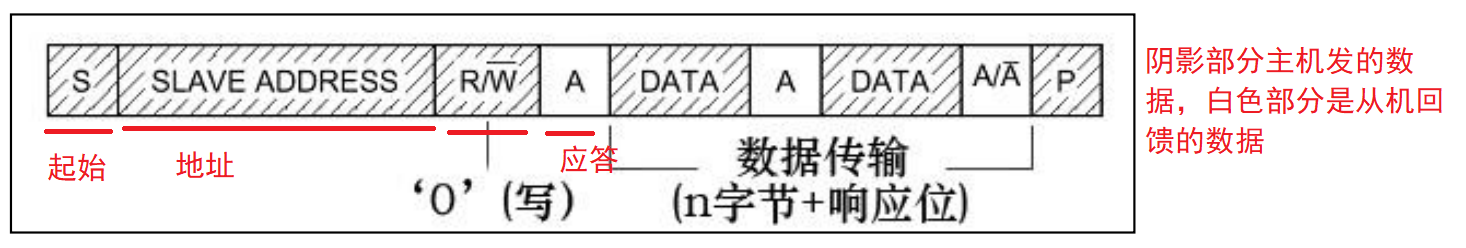

• 写得过程

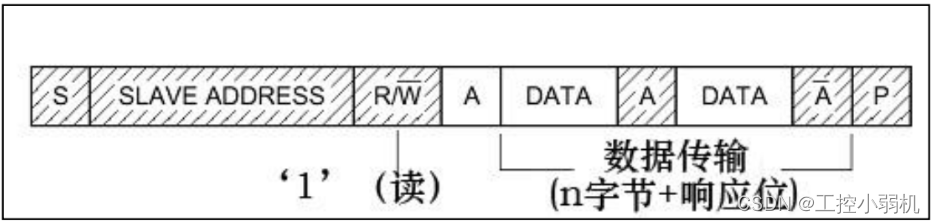

• 读的过程

三. 基本信号时间顺序

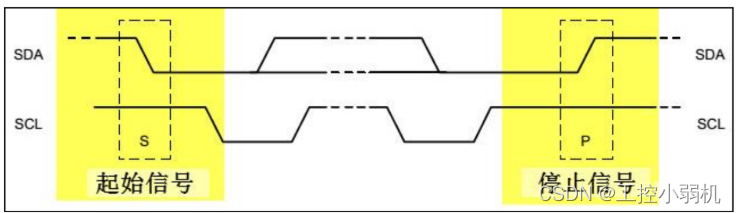

• 起始信号与停止信号

• 数据

• 响应

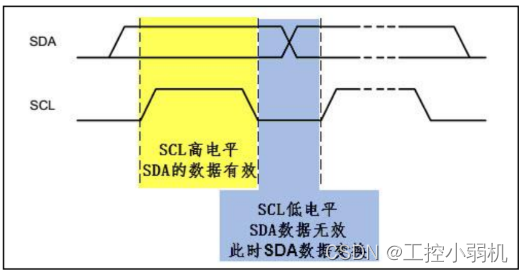

  1. 应答：高电平
  2. 非应答：低电平

四. 国际投资协定时间序列时间序列 IO模拟模拟

1. 延时函数

• 通信速率约50K

2. 起始信号

3. 停止信号

4. 发送一个字节

5. 接收一个字节

启动和发送字节后, SCL为 0 。
Delay10us();
for(a=0;a<8;a++)//接收 8 个字节
{
SCL=1;
Delay10us();
dat<<=1;
dat|=SDA;
Delay10us();
SCL=0;
Delay10us();
}
return dat;
}
