干货|盘点工业上常用的几种通讯协议

最后更新：2022-05-04 07:17:23 手机定位技术交流文章

通信议定书是通信协议的另一个名称。它提到通信参与者之间就规范数据传输达成的协议。除其他外,协议涵盖数据格式。同步方式，传送速度，传送步骤，此外,还需要有一个关于如何弥补错误和管理性格定义的标准规定。对话双方必须紧随其后。它还被称为链式控制程序。

摩布斯通信议定书、RS-232通信议定书、RS-485通信议定书、MPI通信、序列通信、工业以太网、PPI通信、Profibus-DP以及其他是共同文书通信议定书的例子。

通讯摩德布斯议定书

摩德布斯协议是用于与电子控制器进行通信的标准语言,也是全世界最广泛使用的行业协议。该协议支持经典的RS-232、RS-422、RS-485和以太网设备。

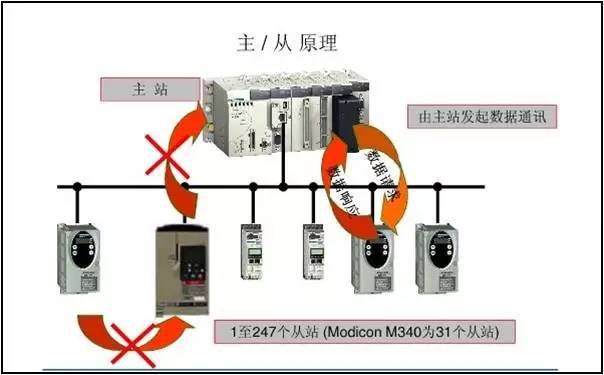

主/从原理

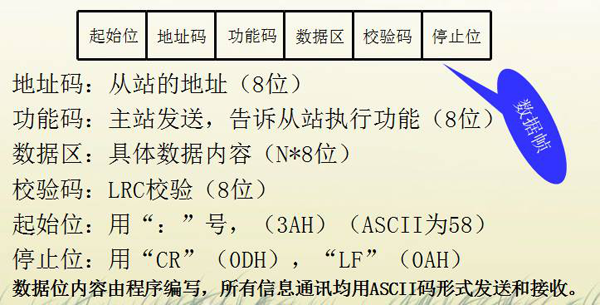

ASCII 模式的 Modbus 连接

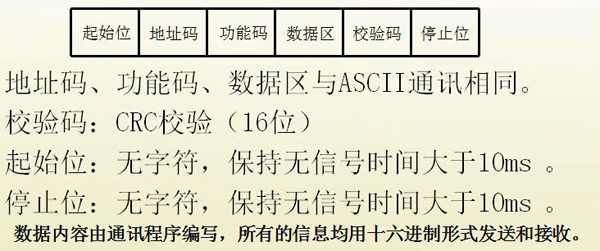

Modbus RTU是通讯协议

RS-232 通信议定书协议

RS-232是连续物理接口标准。RS是英文“推荐标准”的缩略语,通常用232号表示。 RS-232接口有9个制导(DB-9)或25个制导(DB-25)模式。

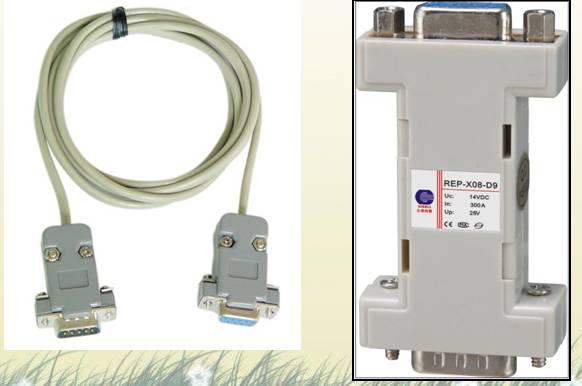

RS-232接口

对于传统的双制造通信,RS-232标准需要25条信号线和9条信号线,包括一个主频道和一个二级频道。在多数情况下,使用主频道,只需要几条信号线,如发送线、接收线和着陆线。

RS-485通信议定书

RS-485标准以RS-232标准为基础。这提高了双向、多点通信的能力。这使许多发件人能够同时连接同一班车。与此同时,发送者的驱动因素和冲突保护特点也得到了加强。它是一个公交通货扩展器。该标准后来更名为TIA/EIA-485-A。

以太网是一个网络协议。

以太网是指局域网的标准。它是当今网络中使用最广泛的通信协议标准。以太网络使用CSMA/CD技术。它在各种电缆类型上以10M/S的速率运行。Ethernet和IEE802是可比较的标准。

以太网的运行方式如下:

Ethernet采用CSMA/CD技术,在发现冲突后进行多病接触,因为Ethernet节点可以看到整个网络传播的所有信息,因此称为广播网络。

因此,当小伙伴要求其他指示时,请提及您想要的通信协议类型,否则您的数据可能会丢失!
