【组网工程】cisco packet tracer 路由器组网

      最后更新:2022-05-05 01:25:23 手机定位技术交流文章

      验证、设计和网络路由器

      目录:

      • 验证、设计和网络路由器
        • 一. 静态路线和默认路线配置:
          • 一.1 设置 pip 地址 ping :
          • 默认路径 :
        • 二. RIP路线配置:
          • 二.1 设置管道地址 ping :
          • 二.2 设置 Ripv1ripv2:
          • 2. 3 Ripv2 所有配置 :
        • 三. OSPF路线配置:
          • 三.1 设置 pip 地址 ping
          • 3.2 建立Ospf路线协议:
        • 四. 设置出入控制清单:
          • 四.1 标准出入控制清单:
          • 四.2 其他出入管制清单:

      一. 实验目的:
      • 使用Packet Tracer软件、网络模拟、准确网络装置配置、显示网络配置参数、网络连接测试
      • 允许自主建造基本的局域网、局域网互连,并正确配置计算机、路由器、IP地址、子网盖、默认网关等参数,以及准确描述网络参数设置技术和概念。
      • 允许对各种网络连接装置(路由器)进行建模,并根据设备和需要选择各种连接。
      • 路由器可以用正确的路由器协议设置,解释表可以查看,路由器函数和工作原则可以准确描述。
      • 能够解决在模拟实验中遇到的困难,以及自行分析和处理问题。

      二. 实验类型和环境:

      • 实验类型:验证/指定实验
      • 试验使用了一台安装了包装追踪模拟软件的计算机。

      三. 实验内容:
      利用Packet Tracer模拟程序完成以下调查。

      一. 静态路线和默认路线配置:

      建立基本网络 连接至少2 -4路由器

      • 设置路由器界面和主机的 IP 地址, 在主机之间按键, 并相互连接 。 请调查原因 。
      • 在路由器的一部分安装静态路由器, 在正确的路由器上安装默认路由器, 然后按住主机 。 它们连接了吗? 然后调查原因 。

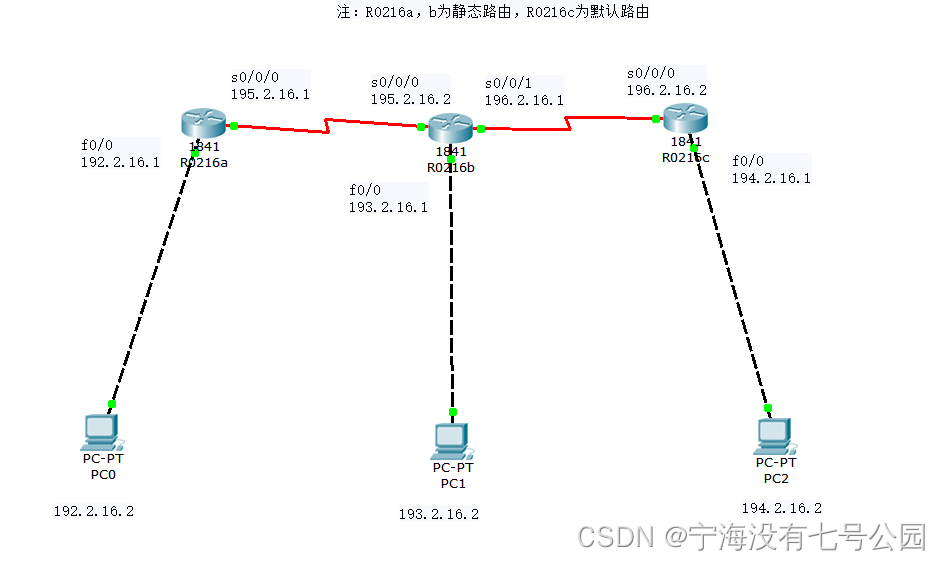

      配置图:
      在这里插入图片描述

      一.1 设置 pip 地址 ping :

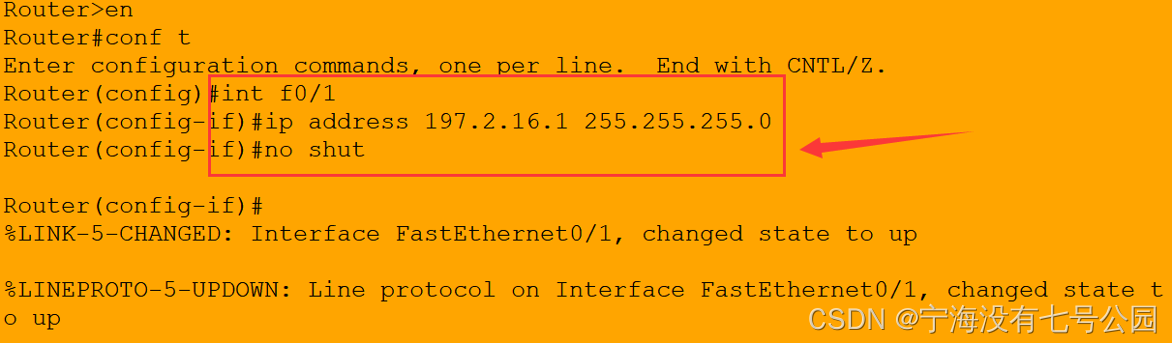

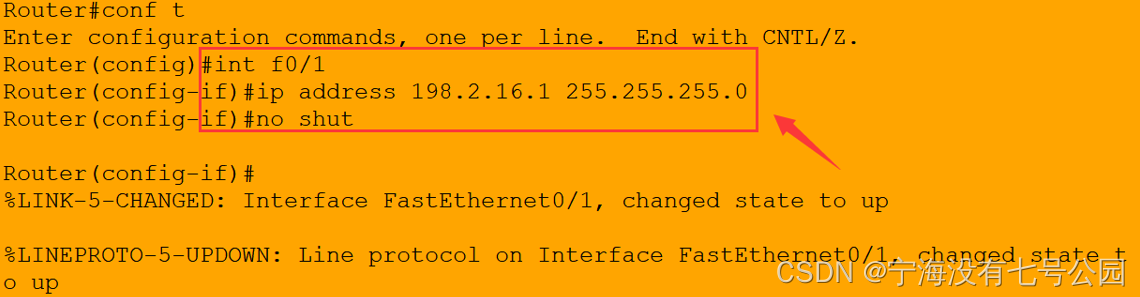

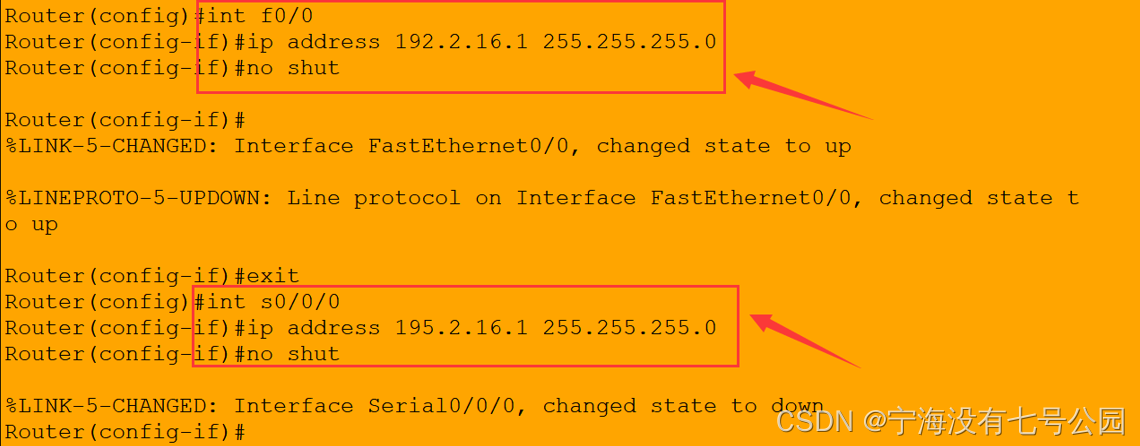

      R0216a:设置接口IP地址和子网面罩。
      在这里插入图片描述

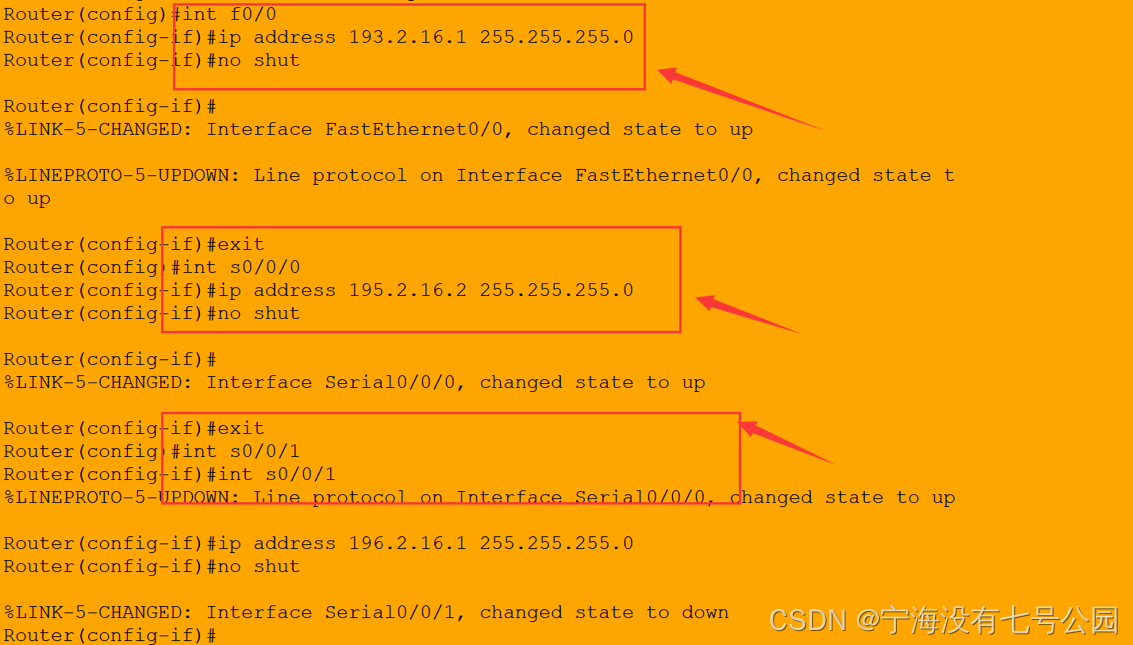

      R0216b: 设置接口 IP 地址和子网遮罩 。
      在这里插入图片描述

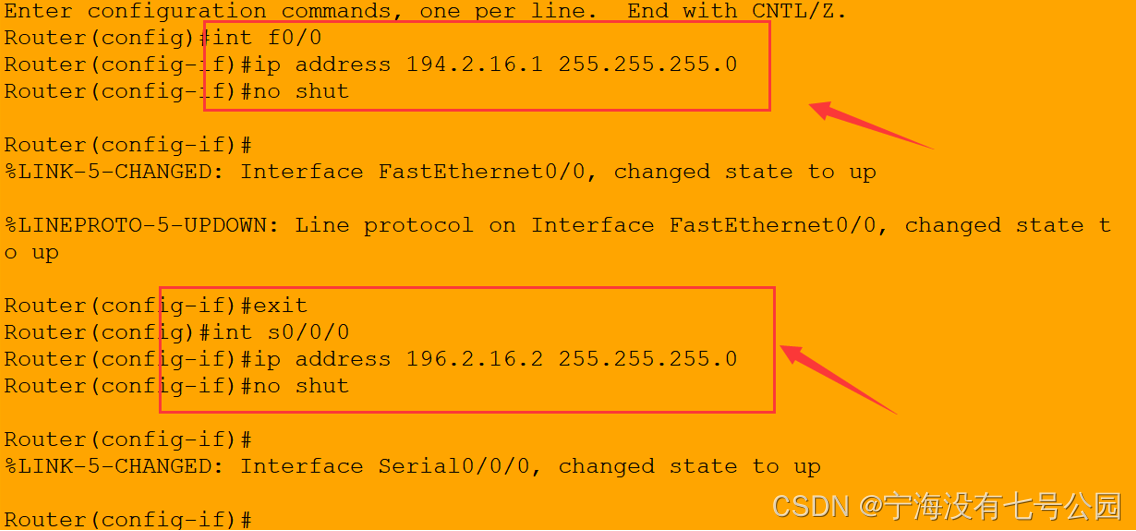

      R0216c: 设置接口 IP 地址和子网遮罩 。
      在这里插入图片描述
      主机被指定 IP 地址、 子net 遮罩和默认网关。 主机开始相互按线 :

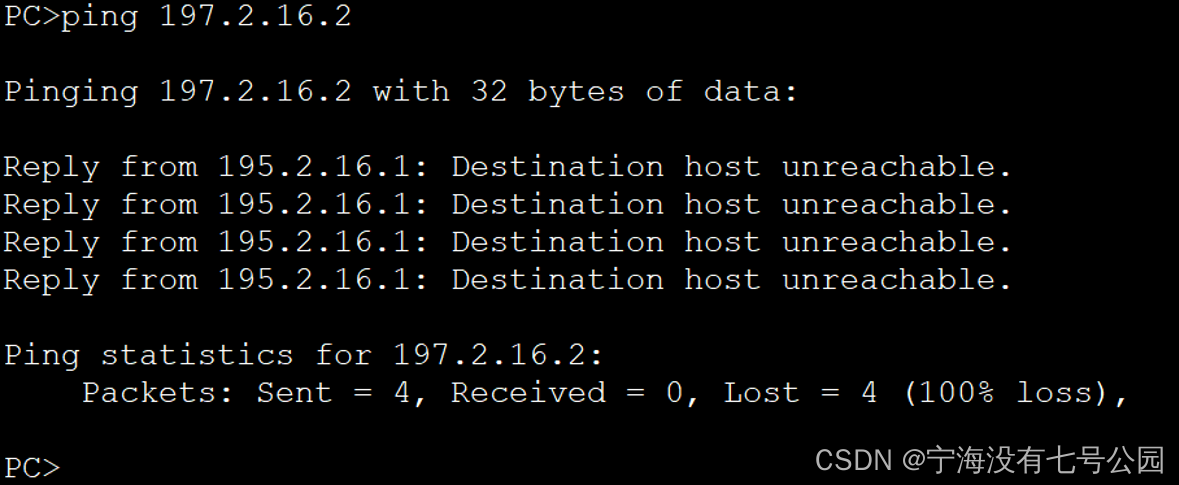

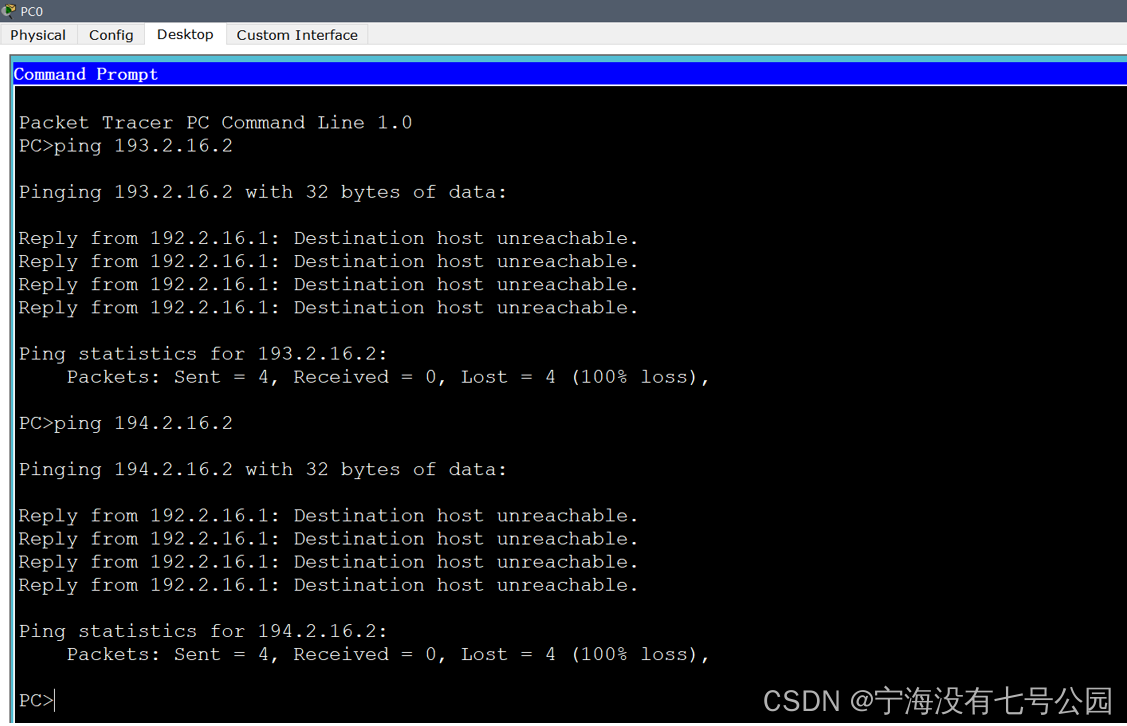

      PC0 ping 1,2: 无法到达的区别位置。 无法到达的目标主机 。
      在这里插入图片描述

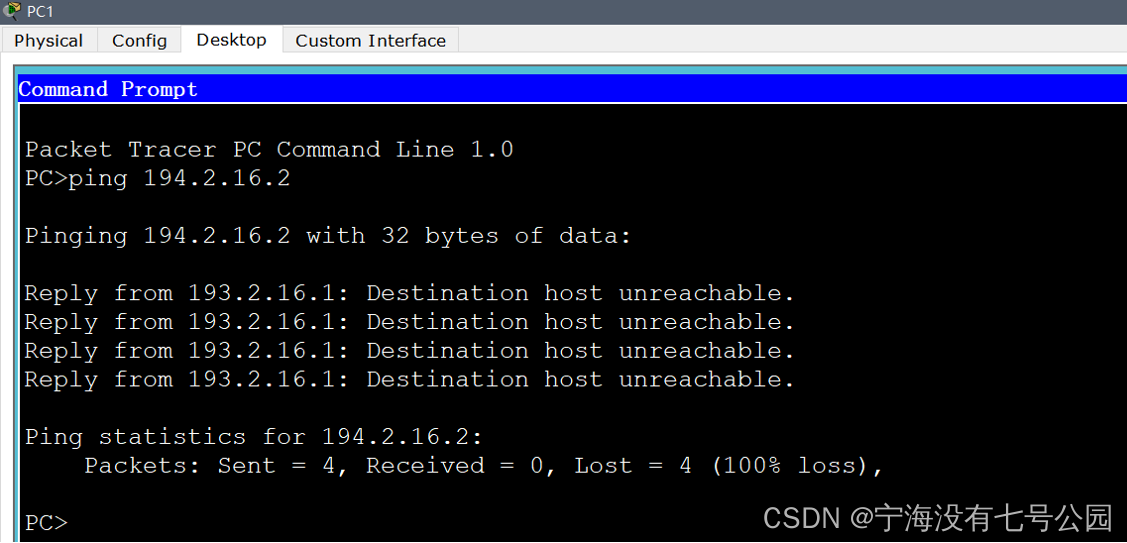

      PC1 ping 2: 杰出职位不可报复。 目标主机无法使用 。
      在这里插入图片描述

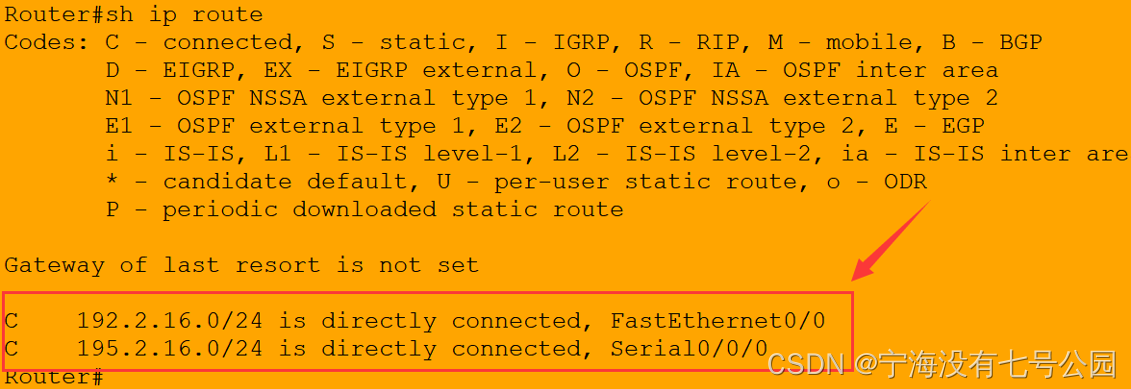

      东道方无法相互沟通的主要原因是路由器的路由器时间表没有配置,导致路由器在寻找下一个跳跃网络的同时发现一个直接的网络,没有到达预定的网络,如下图所示:路由器的路由器网络仅与网络连接。
      在这里插入图片描述

      默认路径 :

      R0216a,b为方便固定路线,R0216c为默认路线。

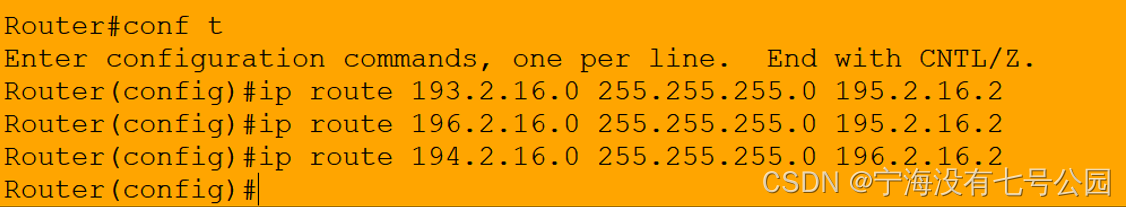

      R0216a:在静态线路中加入断开的网络。
      在这里插入图片描述

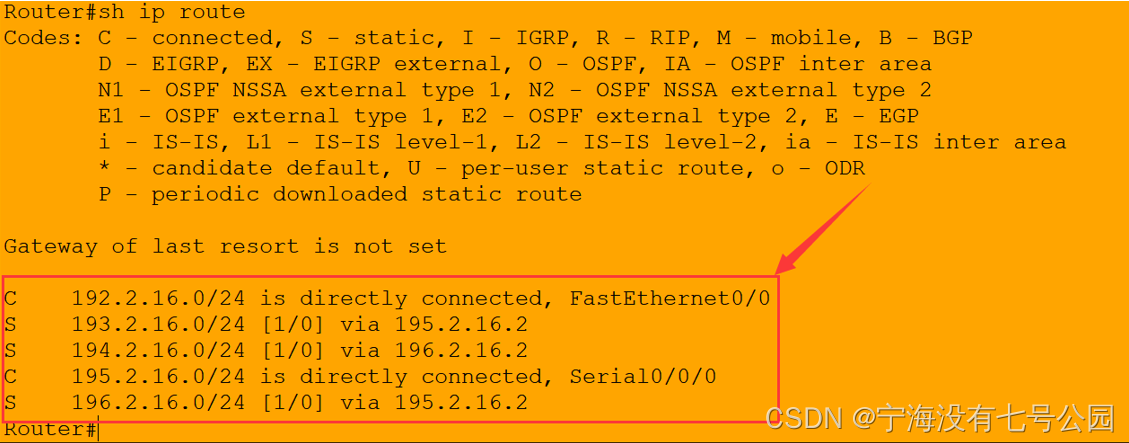

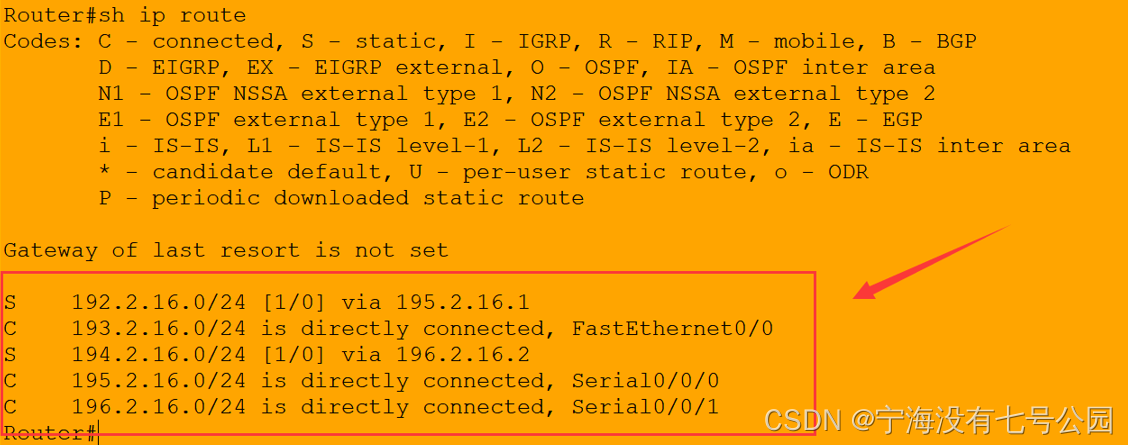

      sh ip route:
      在这里插入图片描述

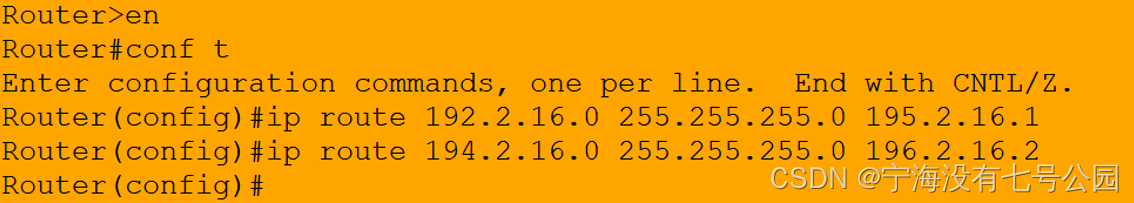

      R0216b:在静态线路中加入断开的网络。
      在这里插入图片描述
      sh ip route:
      在这里插入图片描述

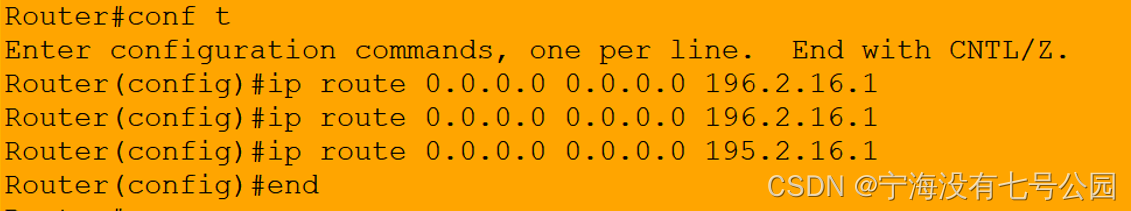

      R0216c: 在默认路径中包含断开的网络 。
      在这里插入图片描述

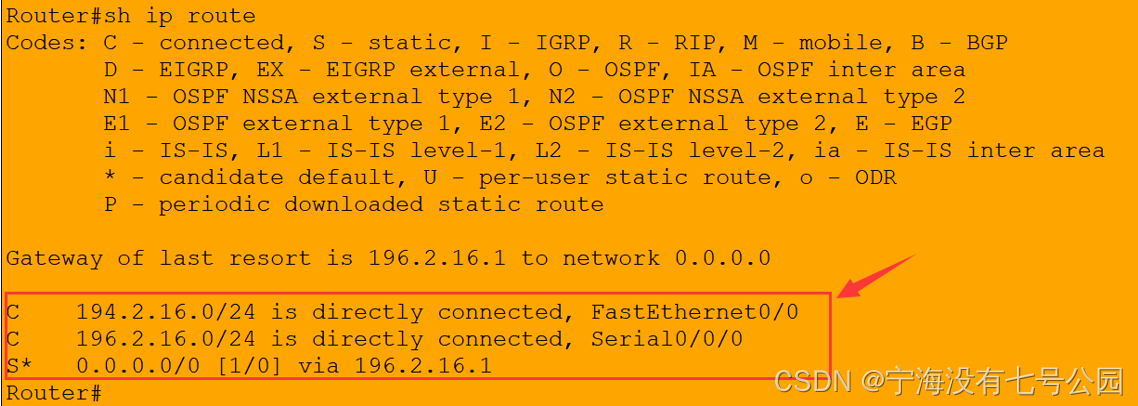

      sh ip route:
      在这里插入图片描述
      东道方相互交流:

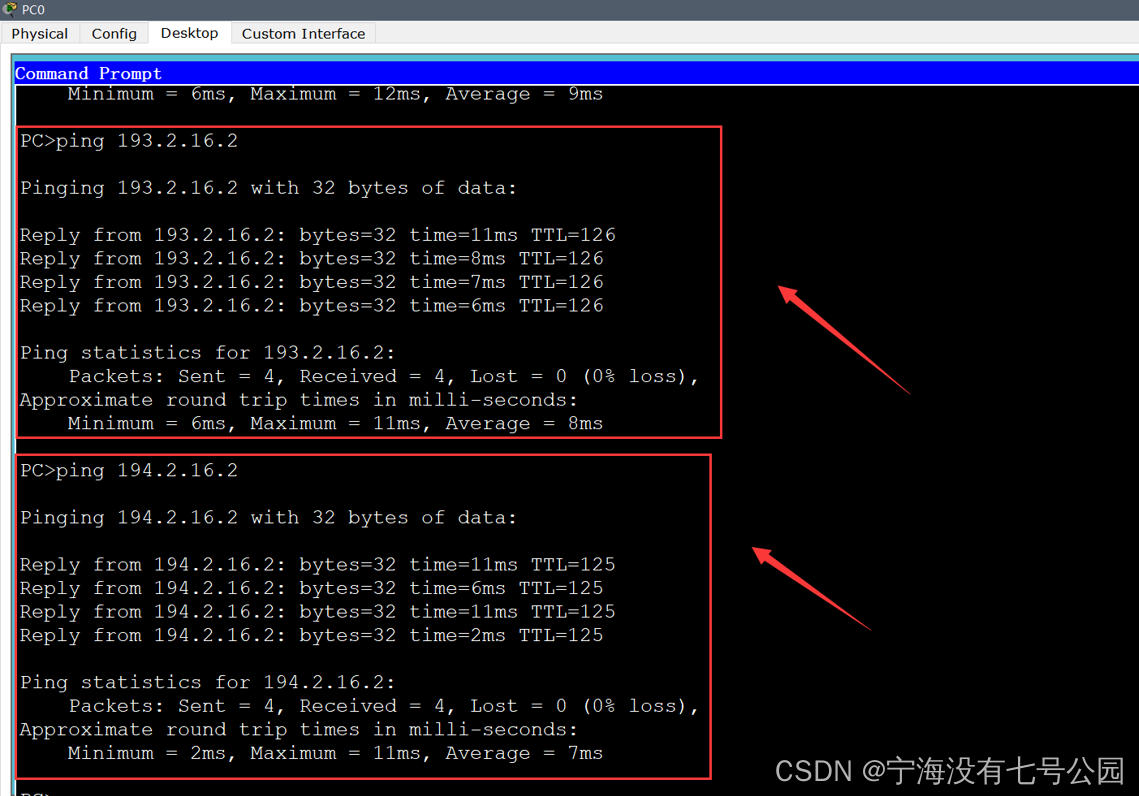

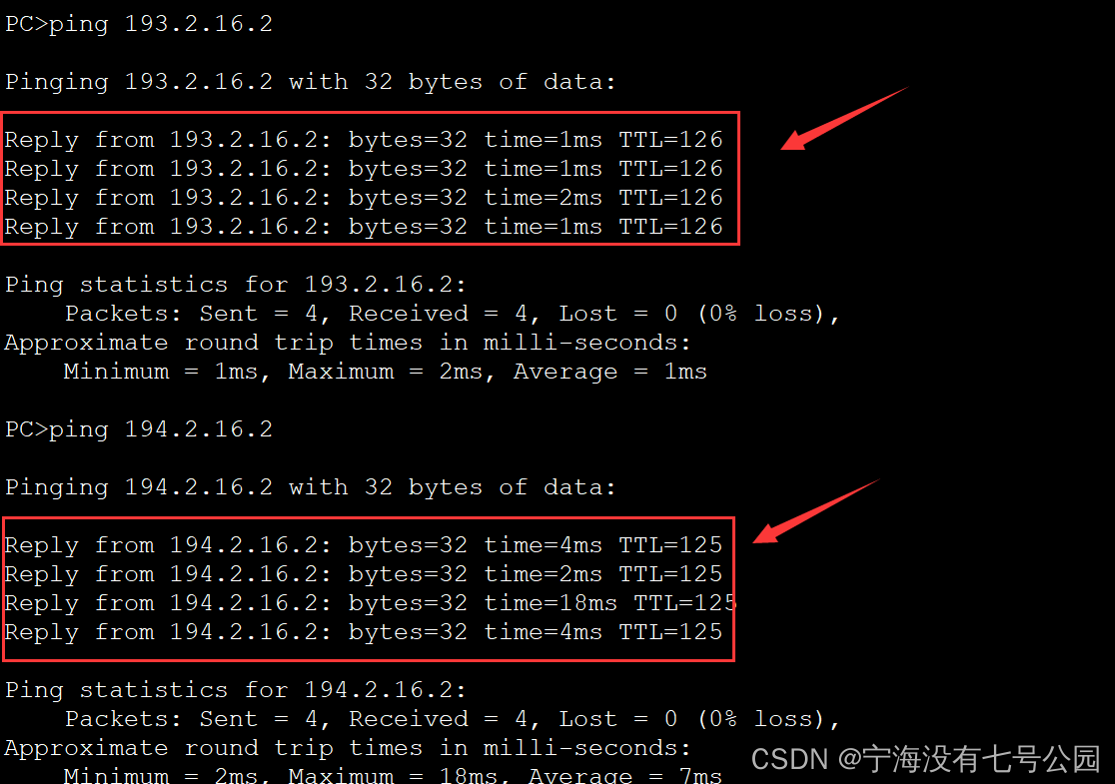

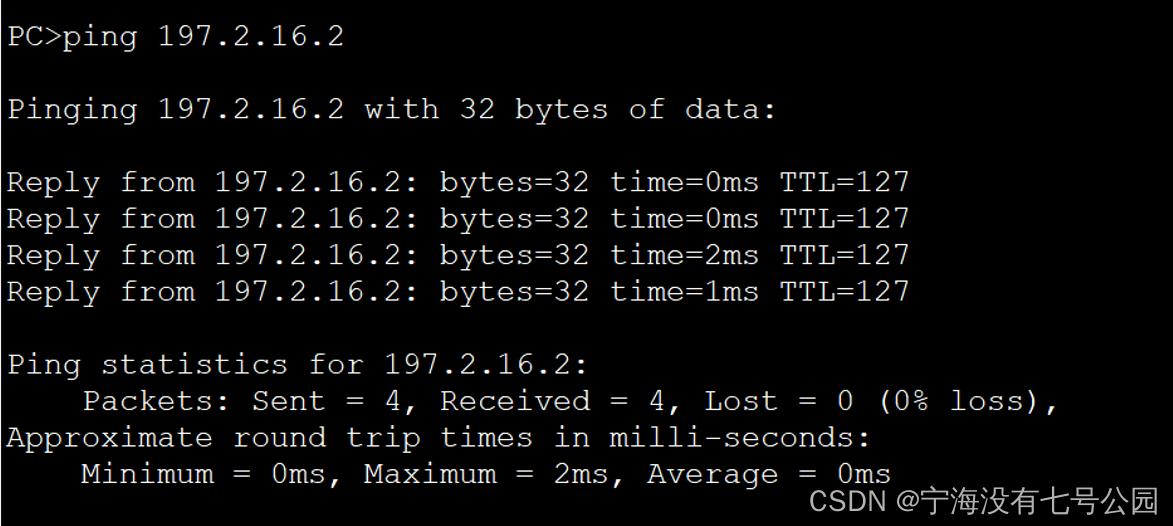

      Ping 1,2 ping on PC0: 正常通过
      在这里插入图片描述

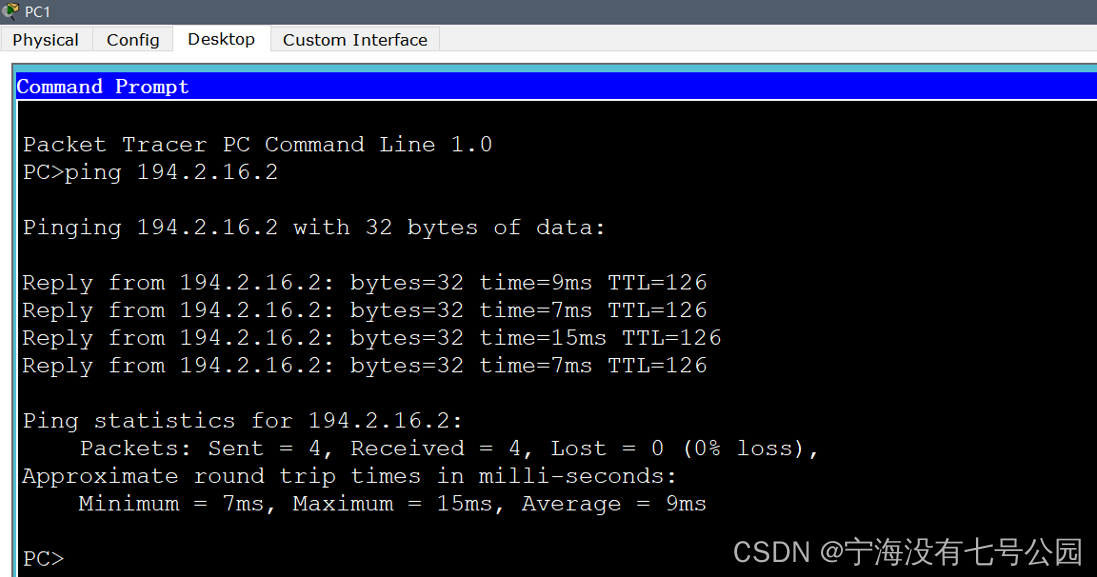

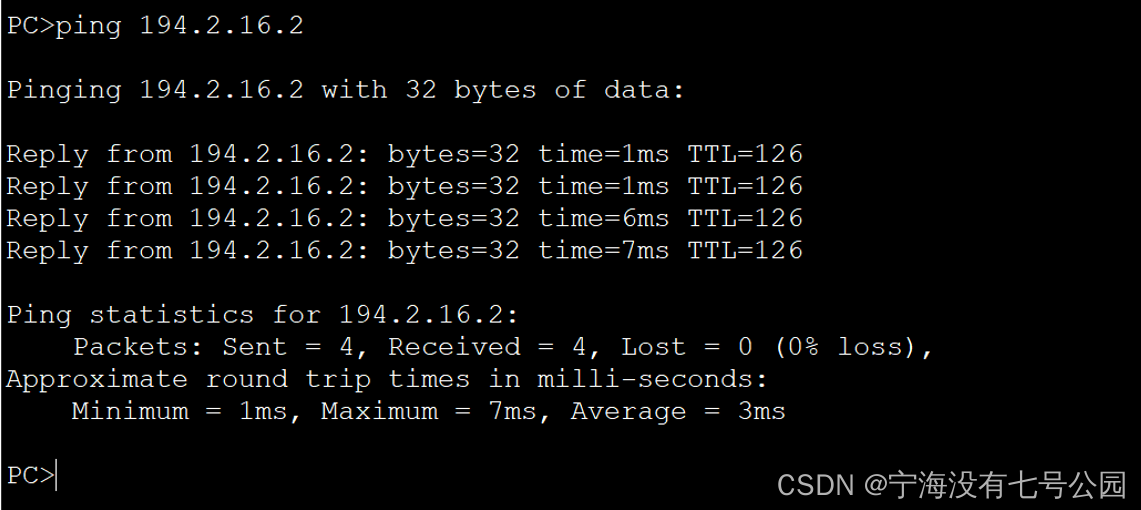

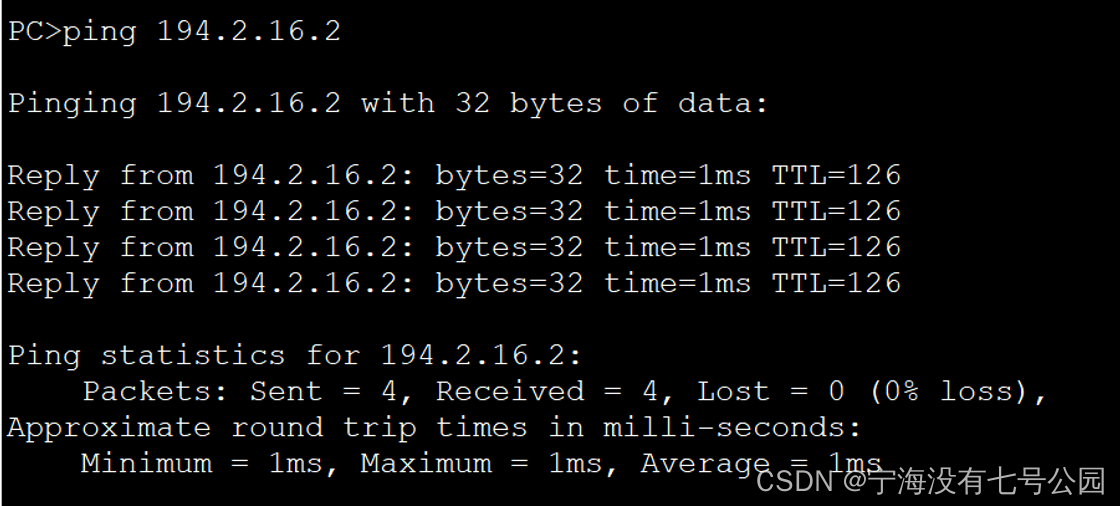

      PC1 ping 2: 标准 ping 通过
      在这里插入图片描述
      R0216a是造成这种情况的原因。b 装有固定路由器的两个路由器,这是首次建立互联网,它被列入了东道主与它们联系的路线清单。R0216c 路由器已指定默认路由 。主机网络被添加到路线列表中 。因此,路由器可以搜索路由器寻找下一跳的地址。我也能联系到你另外,静态路由器路由器路由器设置与默认路线兼容 。不冲突,这只是一个确定优先次序的问题。这是静态路由器最重要的优先事项。默认路径是最不重要的 。

      二. RIP路线配置:

      建立基本网络 连接至少2 -4路由器

      • 设置路由器界面和主机的 IP 地址, 在主机之间按键, 并相互连接 。 请调查原因 。
      • 在某些路由器上设置 RIPV1 路由器协议, 在其它路由器上设置 RIPV2 路由协议, 然后在主机之间相互连接以查看它们是否连接。 并调查原因 。
      • 设置所有路由器, 使用 RIPV2 路径, 然后在主机之间相互连接 。 您是否连接了? 然后调查原因 。

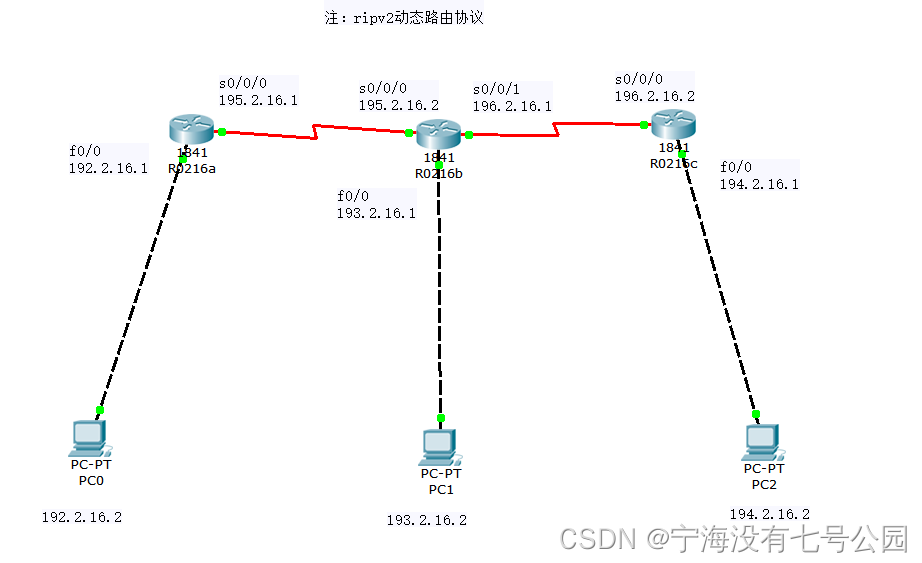

      配置图:
      在这里插入图片描述

      二.1 设置管道地址 ping :

      R0216a:设置接口IP地址和子网面罩。
      在这里插入图片描述
      R0216b: 设置接口 IP 地址和子网遮罩 。
      在这里插入图片描述
      R0216c: 设置接口 IP 地址和子网遮罩 。
      在这里插入图片描述
      主机被指定 IP 地址、 子net 遮罩和默认网关。 主机开始相互按线 :

      PC0 ping 1,2: 无法到达的区别位置。 无法到达的目标主机 。
      在这里插入图片描述
      PC1 ping 2: 杰出职位不可报复。 目标主机无法使用 。
      在这里插入图片描述
      东道方无法相互沟通的主要原因是路由器的路由器时间表没有配置,导致路由器在寻找下一个跳跃网络的同时发现一个直接的网络,没有到达预定的网络,如下图所示:路由器的路由器网络仅与网络连接。
      在这里插入图片描述

      二.2 设置 Ripv1ripv2:

      R0216a路由器的RIPV1路由器协议和R0216bc路由器协议的RIPV2路由器协议重新配置。

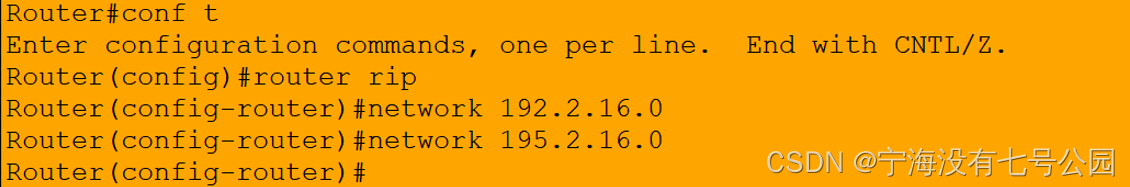

      R0216a:ripv1
      在这里插入图片描述
      R0216b:ripv2
      在这里插入图片描述

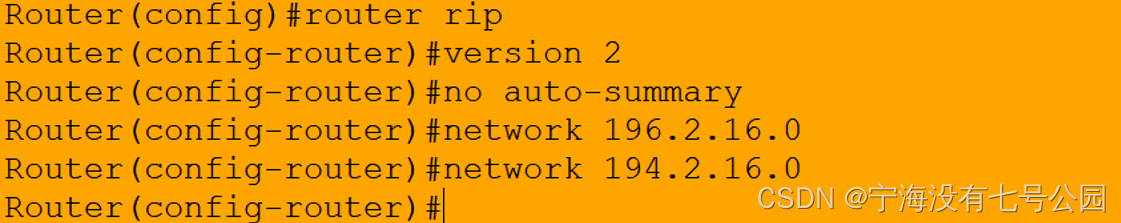

      R0216c:ripv2
      在这里插入图片描述
      各东道方相互交流:

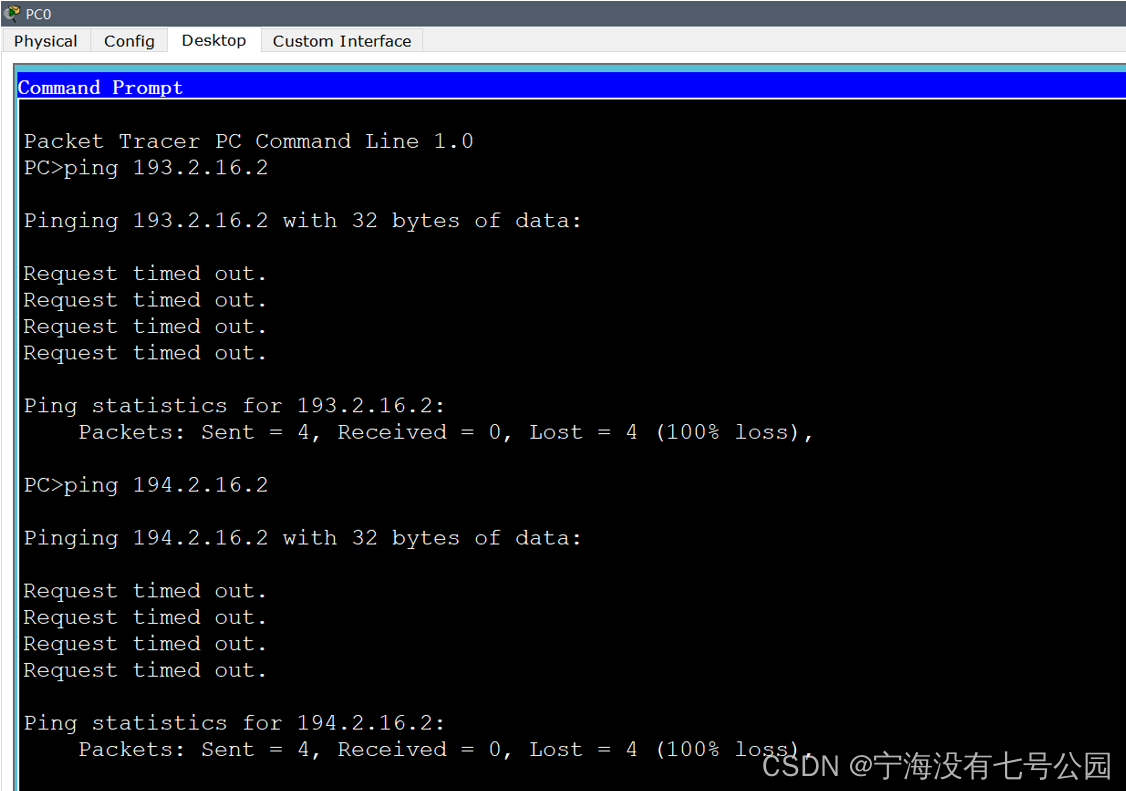

      PC0 ping 1,2: 不同的抓 ping 请求超时
      在这里插入图片描述
      PC1 pings PC2: 相同的开关协议可以共享 。
      在这里插入图片描述
      对原因的审查表明,裂变1协定与裂变2协定不符。存在着两种截然不同的动态协议。路线图不能改变。因此,各种撕裂协定的主体是一个相互不起作用的支线。这是Pc0平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方平方方平方平方平方平方方2的原因,Pc1可以按ping pc2, 因为他们都使用相同的连接协议。他们可以选择在名单中增加自己的路线文件。这是很自然的,你可以进入它。

      2. 3 Ripv2 所有配置 :

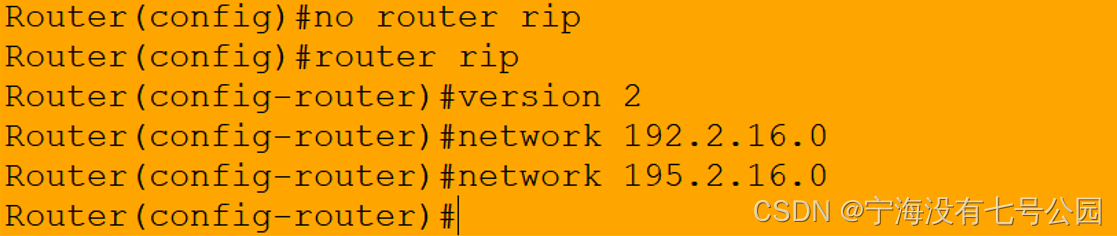

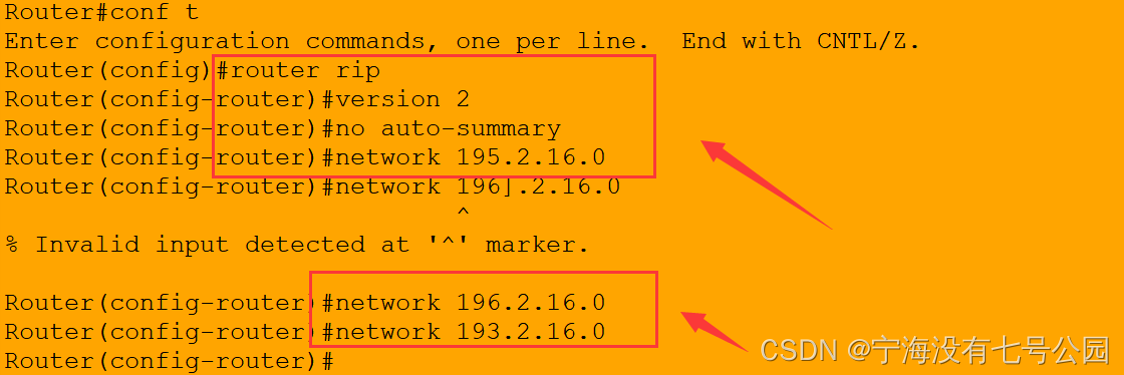

      R0216a已更新使用 ripv2 协议 :
      在这里插入图片描述

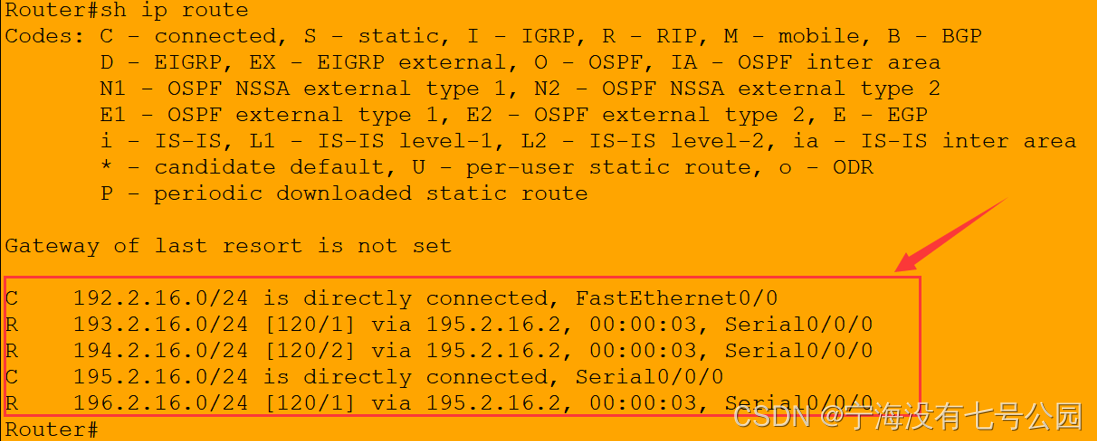

      sh ip route:
      在这里插入图片描述
      设置完成后, 开始 ping 操作 :

      PC0 发送一个 ping 到 PC1, 2 : 标准访问
      在这里插入图片描述

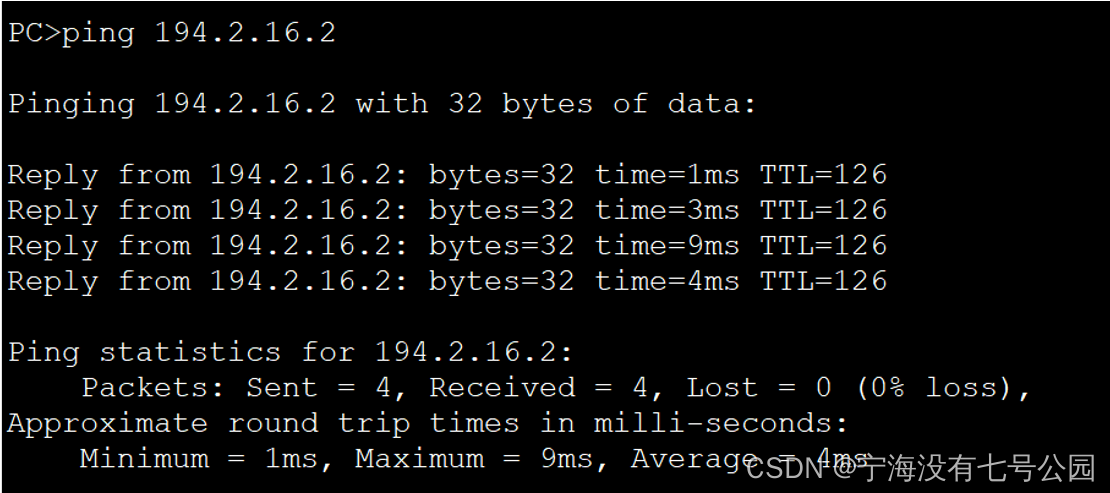

      PC1 发送一个 ping 到 PC2: 常规访问
      在这里插入图片描述
      调查理由:每个路由器都设定使用Ripv2协议。这样路由器就可以正确更新路由器的图表 。这些网络被添加到路线列表中。根据路线列表中的信息,路由器可以确定下一个链接的 IP 地址。因此,我们通过在IP地址使用速成协议,发现了麦克协议。实现平邦的目的

      三. OSPF路线配置:

      建立基本网络 连接至少2 -4路由器

      • 设置路由器界面和主机的 IP 地址, 在主机之间按键, 并相互连接 。 请调查原因 。
      • 在所有路由器上设置 OSPF 路线, 然后互相定位 。 您连接到吗? 并调查原因 。

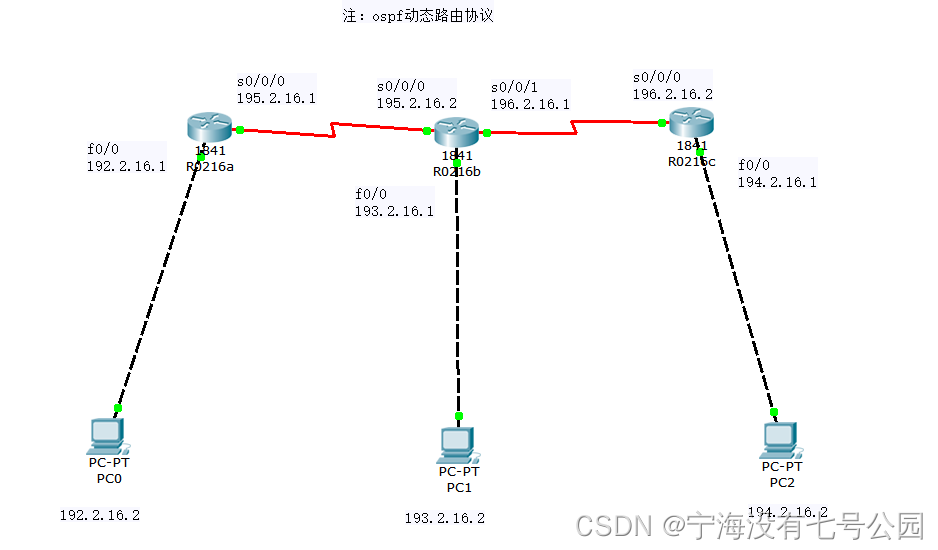

      配置图:
      在这里插入图片描述

      三.1 设置 pip 地址 ping

      R0216a:设置接口IP地址和子网面罩。
      在这里插入图片描述
      R0216b: 设置接口 IP 地址和子网遮罩 。
      在这里插入图片描述
      R0216c: 设置接口 IP 地址和子网遮罩 。
      在这里插入图片描述
      主机被指定 IP 地址、 子net 遮罩和默认网关。 主机开始相互按线 :

      PC0 ping 1,2: 无法到达的区别位置。 无法到达的目标主机 。
      在这里插入图片描述
      PC1 ping 2: 杰出职位不可报复。 目标主机无法使用 。
      在这里插入图片描述
      东道方无法相互沟通的主要原因是路由器的路由器时间表没有配置,导致路由器在寻找下一个跳跃网络的同时发现一个直接的网络,没有到达预定的网络,如下图所示:路由器的路由器网络仅与网络连接。
      在这里插入图片描述

      3.2 建立Ospf路线协议:

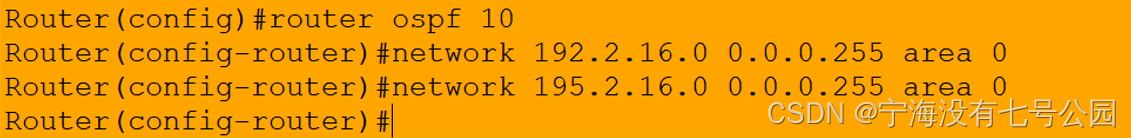

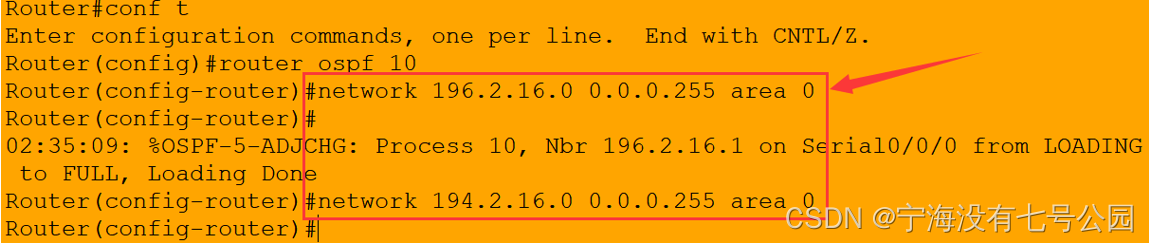

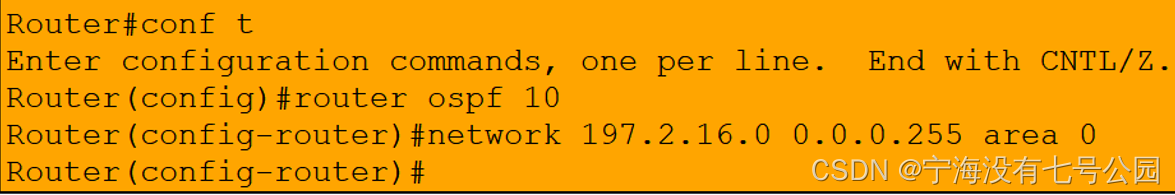

      R0216a:制定行动议定书
      在这里插入图片描述

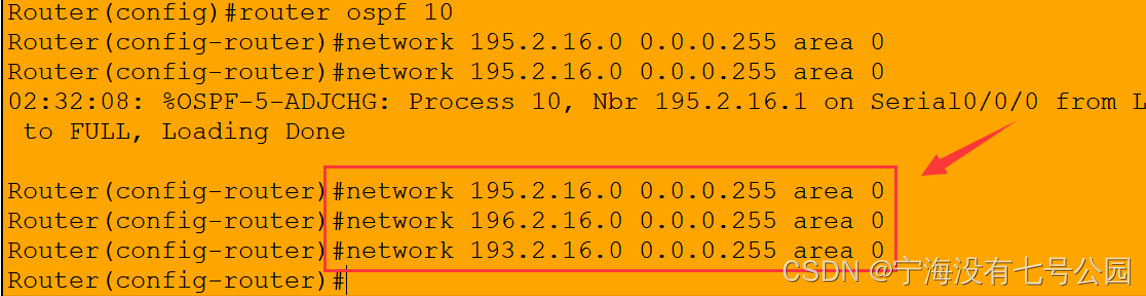

      R0216b: 制定行动议定书
      在这里插入图片描述
      R0216c:制定行动议定书
      在这里插入图片描述
      各东道方相互交流:

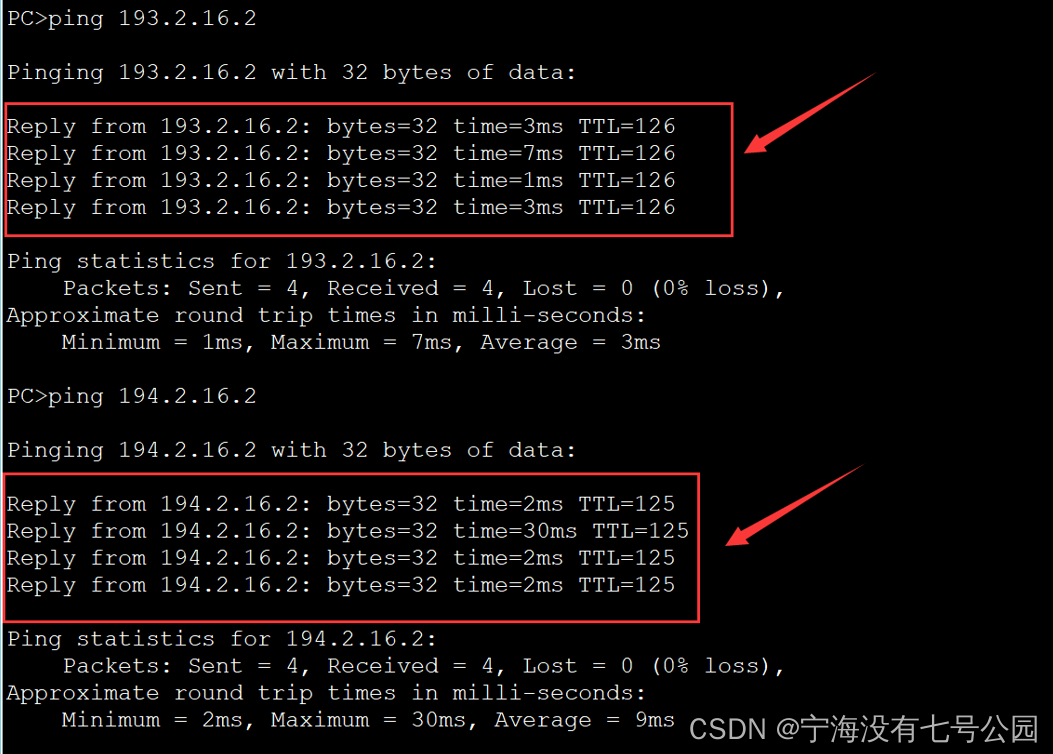

      PC0 发送一个 ping 到 PC1, 2 : 标准访问
      在这里插入图片描述
      PC1 发送一个 ping 到 PC2: 常规访问
      在这里插入图片描述
      调查的原因是,每个路由器都配置成使用 Ospf 动态路由协议。这样路由器就可以正确更新路由器的图表 。这些网络被添加到路线列表中。根据路线列表中的信息,路由器可以确定下一个链接的 IP 地址。所以我们用在IP地址的快速广播 来找到麦克协议实现平邦的目的

      四. 设置出入控制清单:

      在上文第二和第三部分描述的成功网络环境中添加一个服务器,使IIS网络和FTP服务成为可能,然后在路由器上设置以下出入控制清单:

      • 配置标准出入控制列表,让主机连接到 WW 服务器和 FTP 服务器,阻止另一个主机连接到 WW 服务器和 FTP 服务器,然后验证配置结果。
      • 配置扩展的访问控制列表, 使一个主机能够按住服务器, 防止另一个主机通过 Telnet 登录, 然后验证配置结果 。

      第3部分的OSPf用于配置访问控制列表。

      四.1 标准出入控制清单:

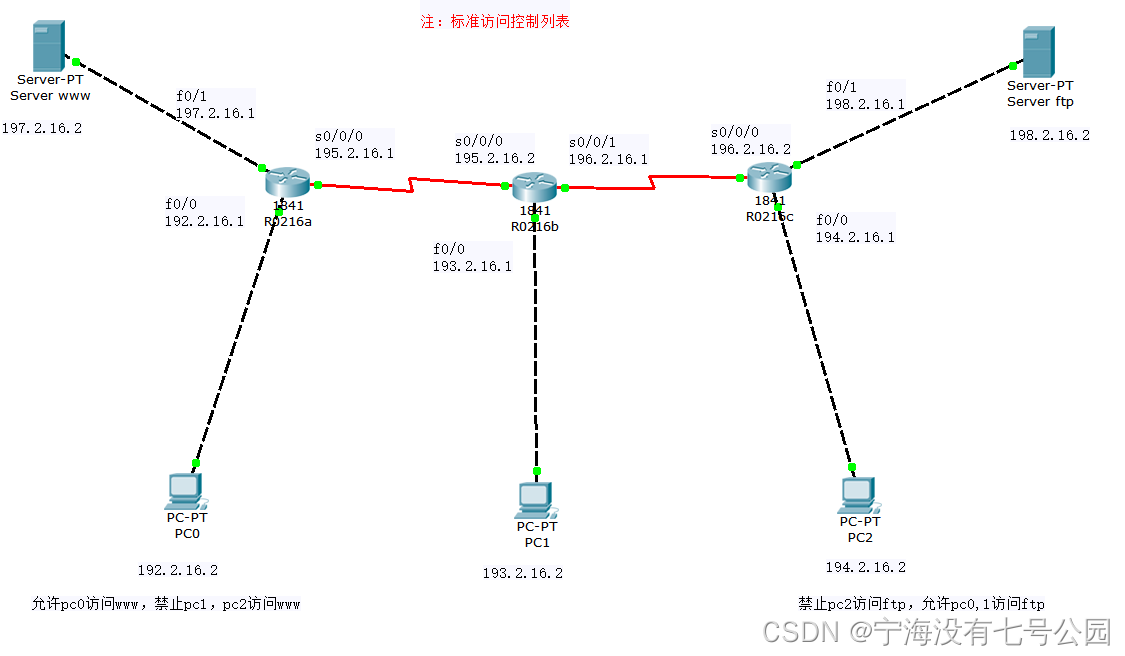

      配置图:
      在这里插入图片描述
      添加两个服务器(ww和ftp),并根据第三部分指定IP地址和子网遮罩。

      web服务器:
      设置 IP 地址和子网遮罩 。
      在这里插入图片描述

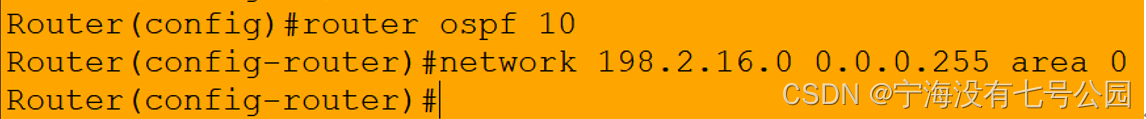

      配置ospf协议:
      在这里插入图片描述

      ftp服务器:
      设置 IP 地址和子网遮罩 。
      在这里插入图片描述
      配置ospf协议:
      在这里插入图片描述

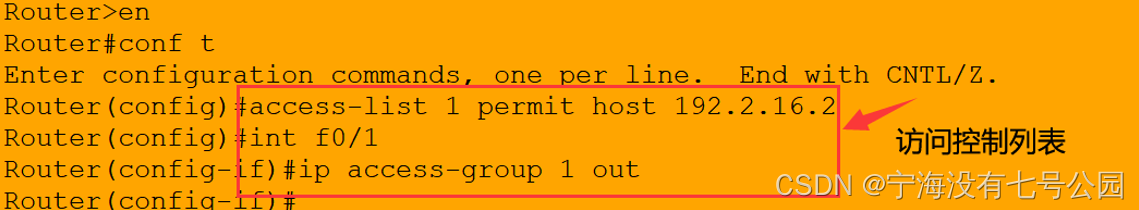

      提供Pc0上网, 但拒绝提供pc1和pc2上网:
      在这里插入图片描述

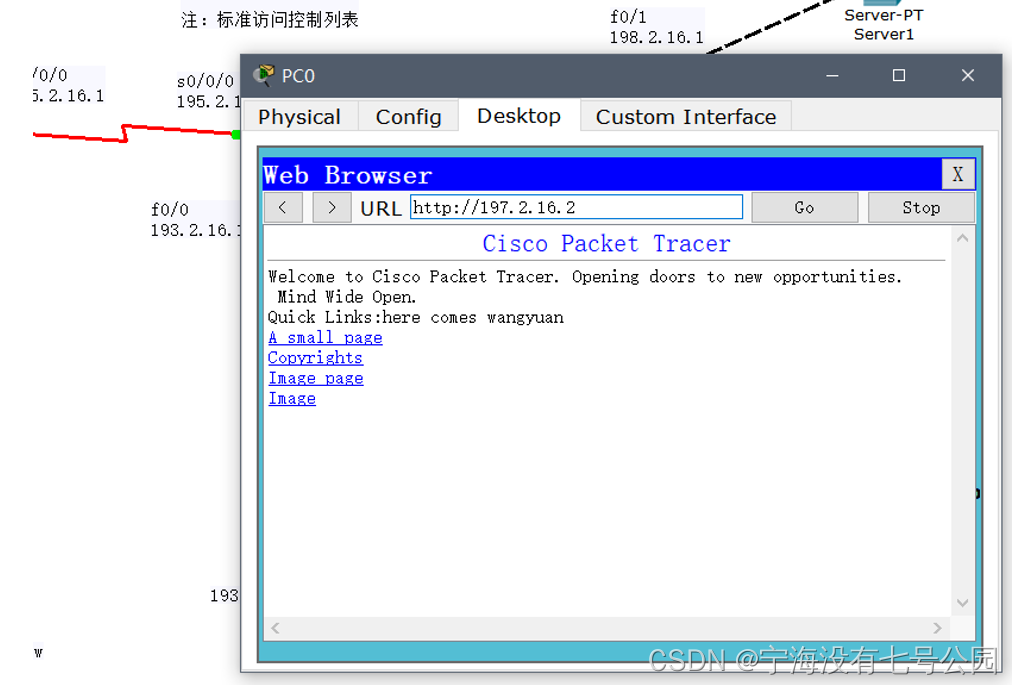

      PC0 测试: 成功连接互联网
      在这里插入图片描述

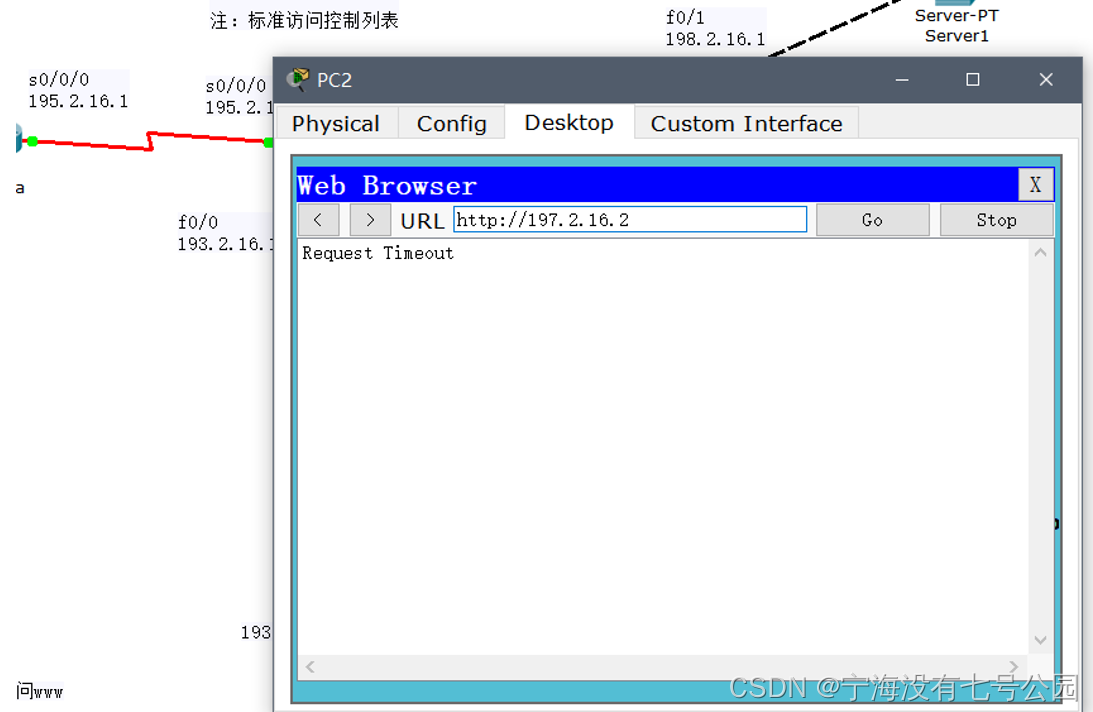

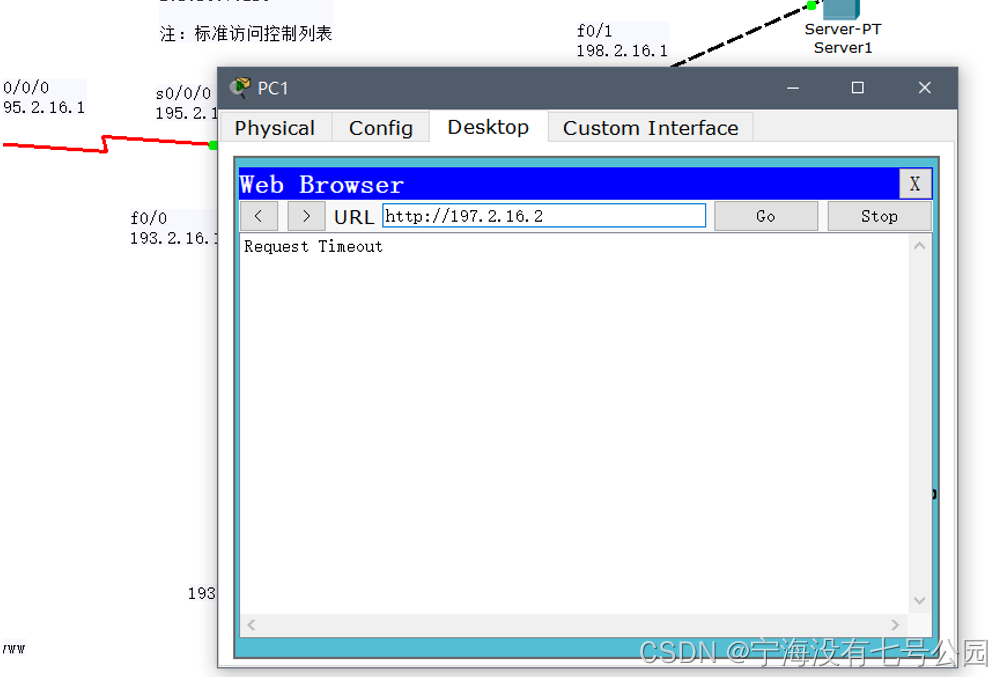

      PC1.2 测试:无互联网接入

      request timeout:
      在这里插入图片描述
      request timeout:
      在这里插入图片描述

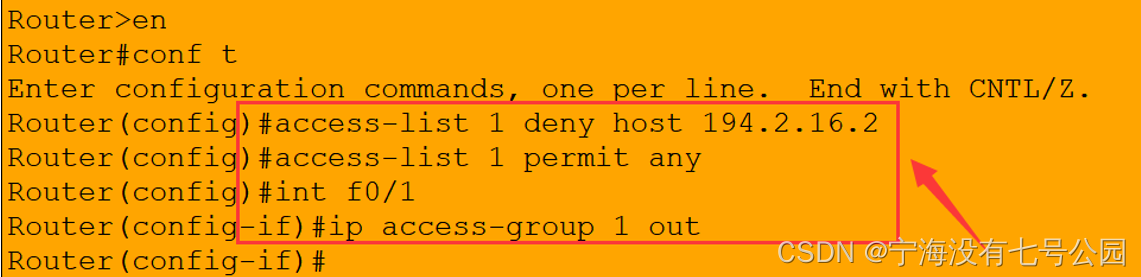

      禁止访问PC2上的ftp;允许访问PC0和PC1上的ftp:
      在这里插入图片描述

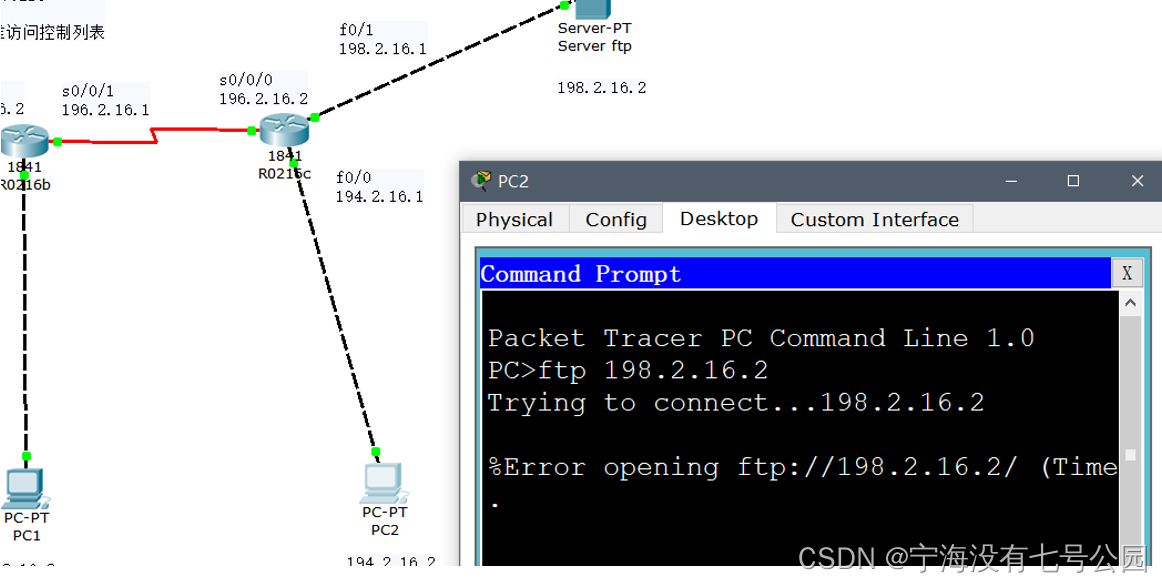

      PC2 测试: 无法连接到 ftp
      在这里插入图片描述

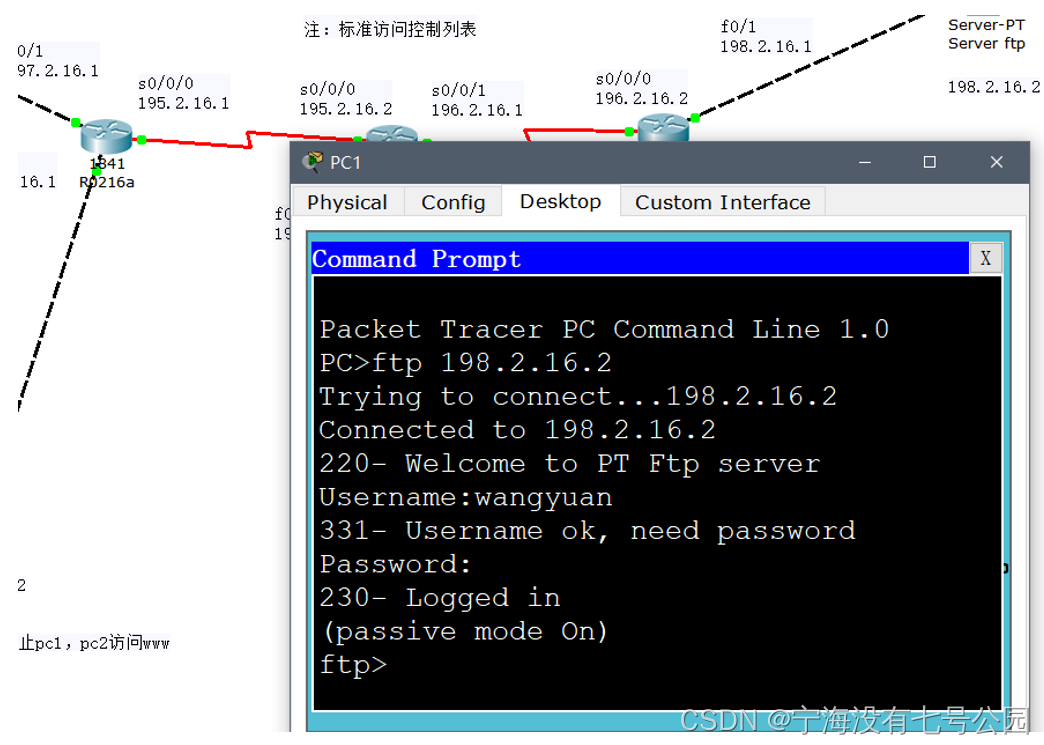

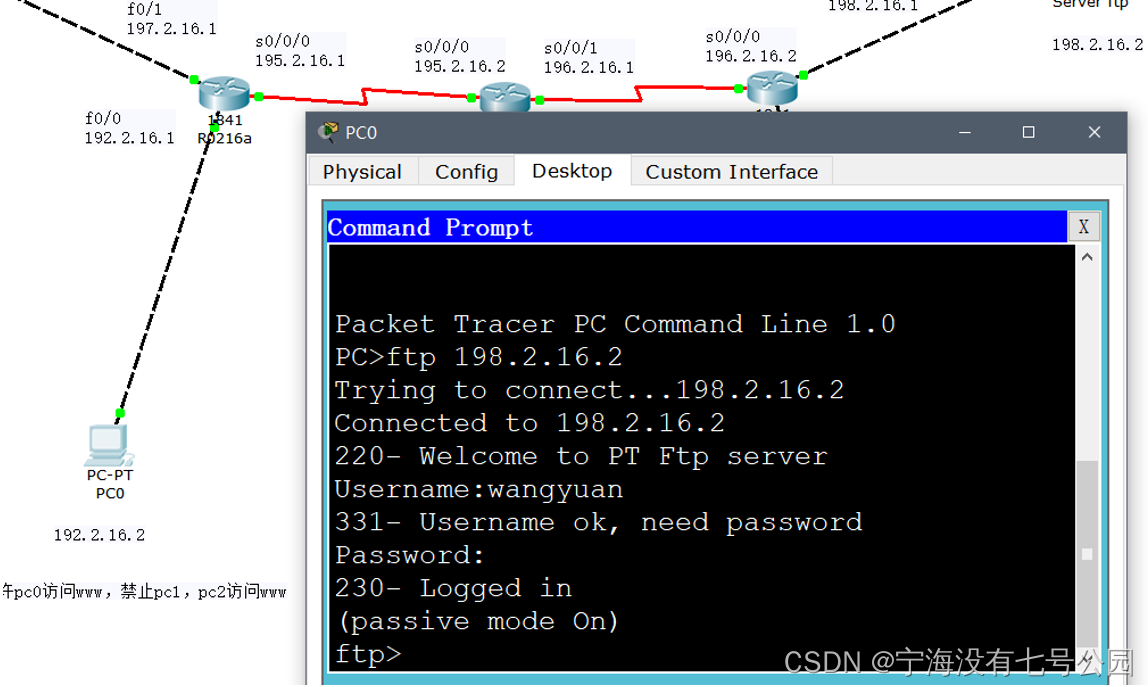

      PC01: 成功访问ftp
      在这里插入图片描述
      在这里插入图片描述
      最初的出入控制清单只允许PC0访问ww,而且只使用一个出入控制说明,因为每项出入控制说明都包含最后一个默认。deny all第二个出入控制清单是禁止PC2进入ftpfp,但因为默认deny all的,所以还要permit如有其他主机,最终应用到f0/1 ut 方向。

      四.2 其他出入管制清单:

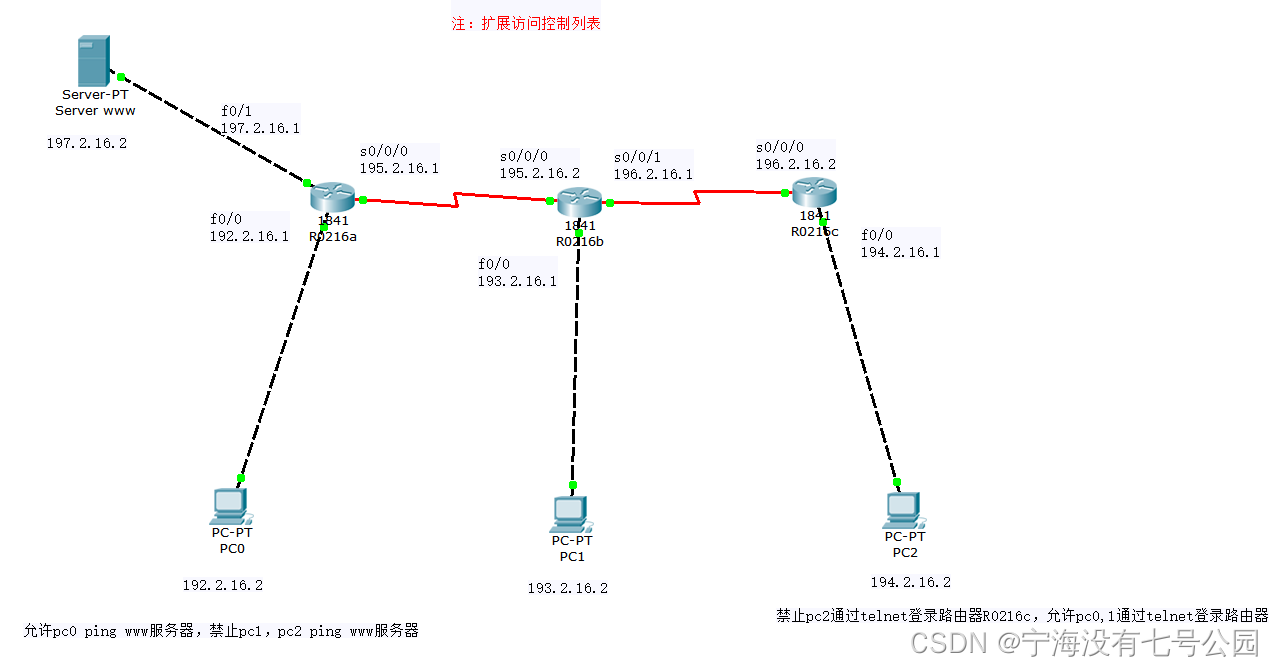

      配置图表 : 本节是一个常规访问控制列表, 将右侧的ftp 服务器删除, 将配置程序从视图中删除 。
      在这里插入图片描述
      允许 pc0 切换 ww 服务器, 但禁止 pc1 和 pc2 切换 ww 服务器 :
      在这里插入图片描述
      PC0 测试: 成功 ping- 通过
      在这里插入图片描述

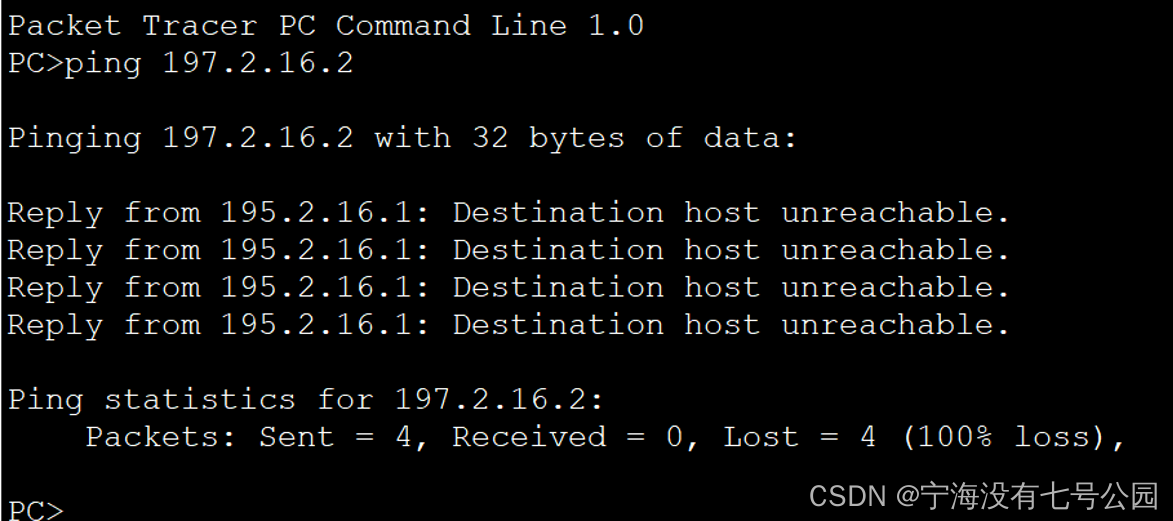

      PC1, 2: ping 无法运行 。
      在这里插入图片描述
      在这里插入图片描述
      禁止进入PC2访问路由器R0216c的Telnet访问,也禁止进入PC0和1访问路由器的Telnet访问:

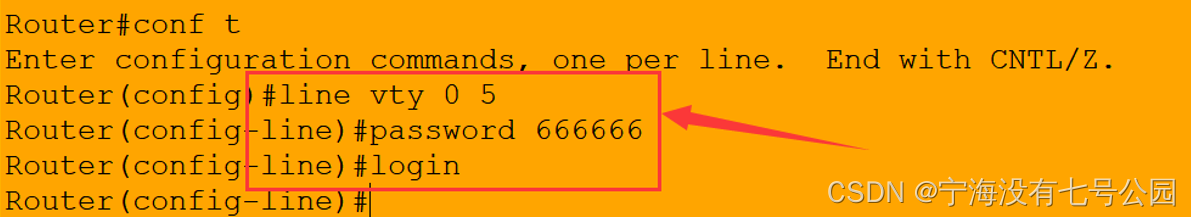

      开始 vty 虚拟主机登录: 最多6个主机登录路由器可同时激活 。
      在这里插入图片描述

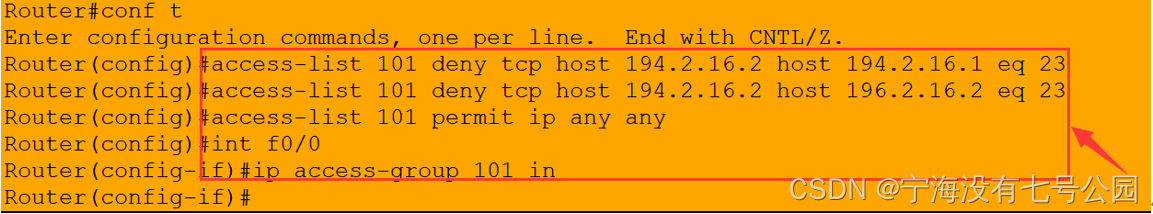

      制定扩大出入控制清单:telnet的端口号为23
      在这里插入图片描述
      ps:扩大出入控制列表表号为100-199,而常规出入控制列表表号为1-99。

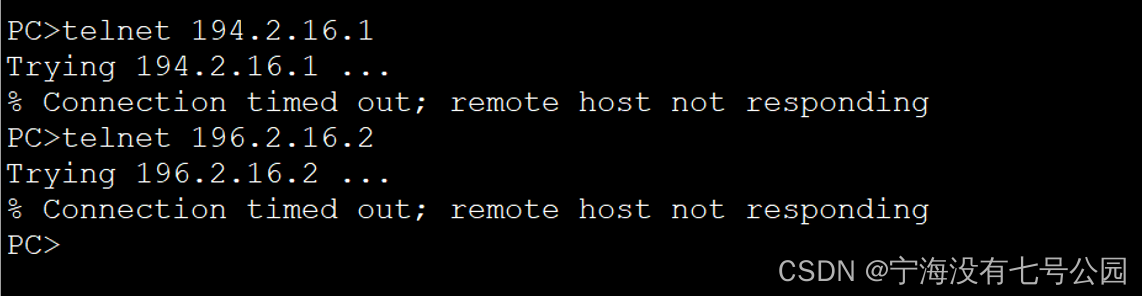

      PC2 测试: R0216c 登录路由器的两个接口
      在这里插入图片描述

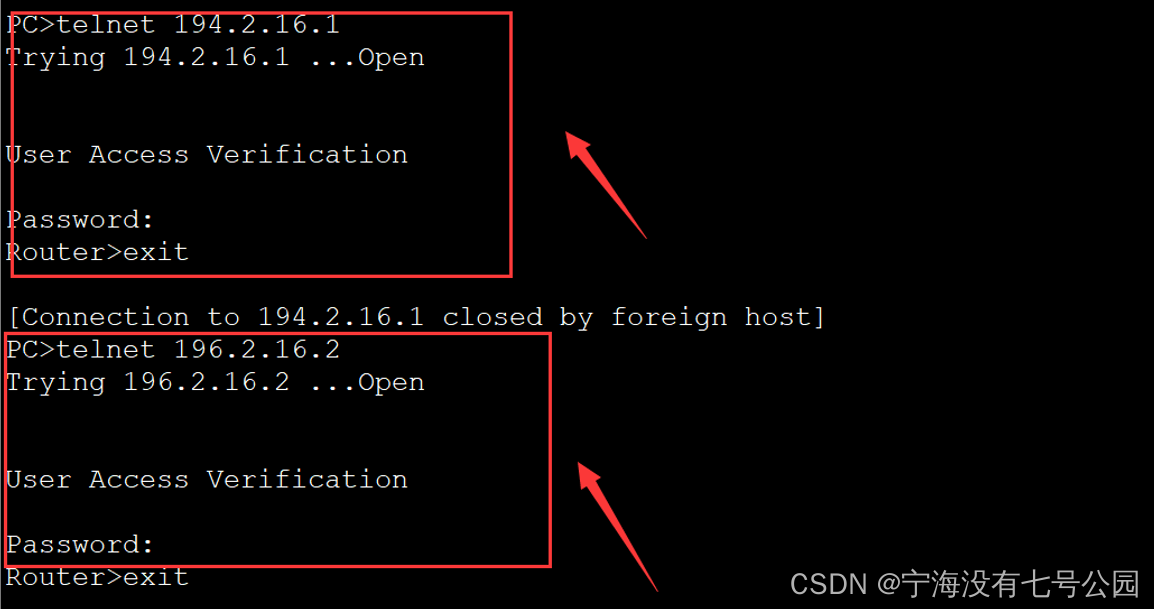

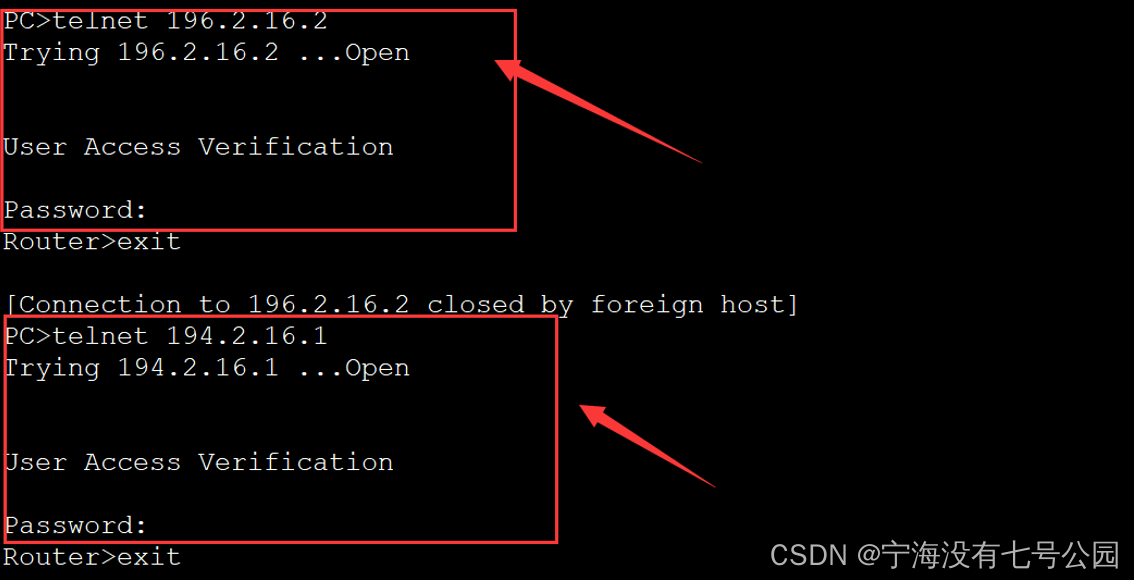

      PC0 1 测试:两个电话网登录路由器R0216c接口
      PC0:
      在这里插入图片描述
      PC1:
      在这里插入图片描述
      结果分析:
      第一个扩展的访问控制列表使 PC0 能够激活服务器 。不允许PC1,发送wwserver两次。100-199是扩大的表数范围。这里选择了101,和ping完成 通过一个协定。正因为如此,协议是以icmp写成的。目标主机 IP 替换源主机 ip 。平不是服务级协议。所以没有端口号。直接许可主机是其他主机的默认主机 。

      第二个扩大出入控制清单禁止PC2调频网路由器。允许其他主机, 如 Telnet 路由器 。Telnet 是一个用于应用级别的协议 。端口号是23,Tcp是相关的网络协议。在语句末尾添加eq23。清单的其余部分与第一个相同。另外,Telnet 不允许屏蔽与路由器的所有连接 。换句话说,“否认”语句中的字数等于接口数。还有 别忘了允许其他接待员

      over~
