目标

具有静态线路连接功能的LDP通常用于处理主连接离线和静态线路连接网络的对流和对流操作造成的MPLS流量损失。

组网需求

可以建立一个不允许进入MPLS小组网络的人员网络,该网络包括主要的LSP。路运公司在静态公路的基础上建造了长途公路。当关于主要链接的LDP会议失败(由于非链接失败)时,或者当主链接失效,然后恢复。由于静态路线与地方民主党之间没有任何关系,这些因素中的任何因素都可能造成MPLS交通中断(短期中断)。

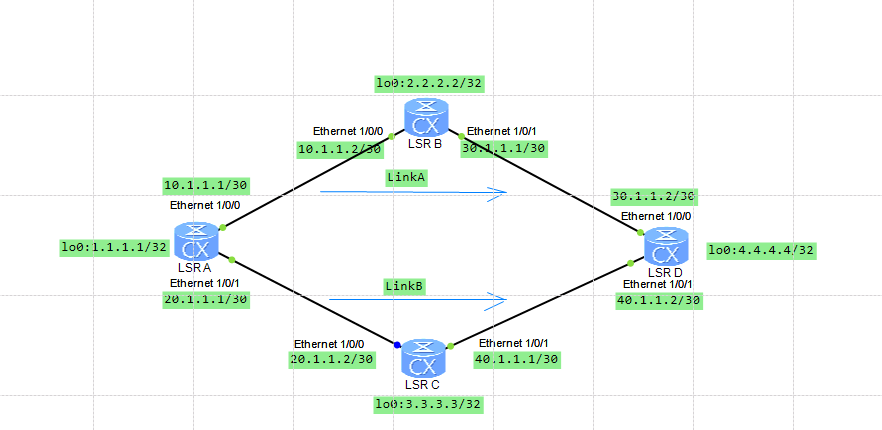

如图1所示，LSRA有通往LSRD的固定路线,分别通过LSRB和LSRC。这是一群人第一次能够与互联网连接,并使用静态路由器建立LDP会话。其中之一,LinkA是主要的链接。LinkB 作为备份连接 。这是第一次允许政府通过LDP与静态线路服务连接。如果LDP关于LinkA的会议已经停止,或LinkA断层已经恢复,它将能够解决问题。确保MPLS的交通不中断。

配置思路

• 固定线路安装在LSR上,以便其他LSR连接到网络。

• MPLS、MPLSLDPLDP能力通过LSR全球和接口能力启用。

• 见使LDP和静态线路连接能够实现的设置结果。

操作步骤

1. 设置接口 IP 地址

根据图1设置接口 IP 地址，具体配置过程略。

1. 静态路线应配置在节点上连接网络。

LSRA是按通往LSRD的两条不同的优先静态路线配置的,而LSRD则是按通往LSRA的两条不同的静态路线配置的。

配置LSRA。

配置LSRB。

配置LSRC。

配置LSRD。

配置完成后,可在每个节点执行显示 IP 的 IP 协议状态命令,对配置的静态路径进行检查。

1. 使MPLS在几个LSR方面具备LDP能力,以便建设LDPLSP

配置LSRA。

LSRB、LSRC和LSRD的设置与LSRA相同,配置文件中概述了程序。

LDP 会话是在每个节点执行Show mpls ldp 会话命令后产生的(办公室状况)。

1. 分别建立LDP和LSRA和LSRD的静态线路连接。

配置LSRA。

配置LSRD。

1. 检查配置结果

见LSRA的状况信息,它使LDP和静态线路连接能够与静态线路连接。

可以看到,LDP和静态线路连接得到配置(状态名牌)。

当主链接的LDP会话终止,以便核实静态线路与LSP连接时,交通会立即移动到备份链接(LinkB),以确保流量不间断地持续。

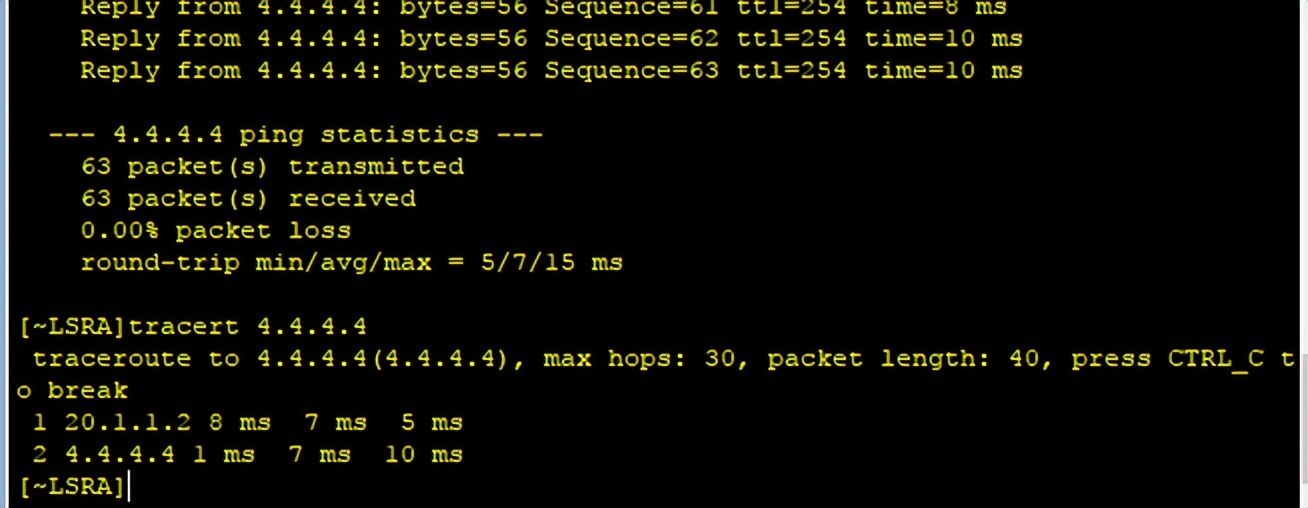

关闭 LSRB 的 Ethel 1/ 0, 交通量没有下降 。 Tracert 发现了一条路线变化 。 然而, 抓捕发现 ping 报告没有 MPLS 覆盖, 并进行了更改, 以确保 LDP 与 IGP 同步 。

当主链接( LinkA) 失败并恢复时,以下静态路线跳跃不是立即需要的。只有当暂停超时( 20秒) 到期时 。在就主要联系问题设立了地方民主党会议之后,静态路线的下一个跳跃是活跃的。流量切换到主链路，这不是建立与LDP静态连接的唯一方法, 但它是唯一的出路。从而确保MPLS的交通不中断。
