前言

近几年来吗，由于互联网服务供应商广泛使用互联网,互联网得到了许多支持。IS（Intermediate System，IS-IS路线协定越来越普遍。DECnet在开始时创建了IS-IS。标准化组织于1985年将IS-IS作为联系国家路线协议,在OSI互连网络服务环境中运作。Cisco的IOS软件于1991年首次支持IS-IS。只有 CLNS 路径选择得到ISIS的支持。此外,综合信息系统还允许选择IP和CLNS线路。本研究报告强调了综合的IS-IS路线协定。

IS-IS概述

IS-IS特征

ISIS是一个非常灵活的路线协议,可大幅缩放,并实施了诸如MPLS(多协定标记交换)等要素,其主要特点如下:

1. 拥有链接状态数据库,并使用SPF算法选择最佳路径。
2. 建立和培育邻里关系 与Holo袋。
3. 利用面积建造了两级顶层结构。
4. 区域之间的路线汇总可用来减少路由器的载荷。
5. 帮助VLSM和CIDR。
6. 伊拉克和沙姆伊斯兰国当选,在多路接入网络传输期间,管理和控制网络上的洪水扩散。
7. 支持明确和MD5 认证。
8. 成本是IS-IS使用的一种计量方法。
9. ISIS可以覆盖115英里
10. 快速收敛。
11. 适合大型网络。

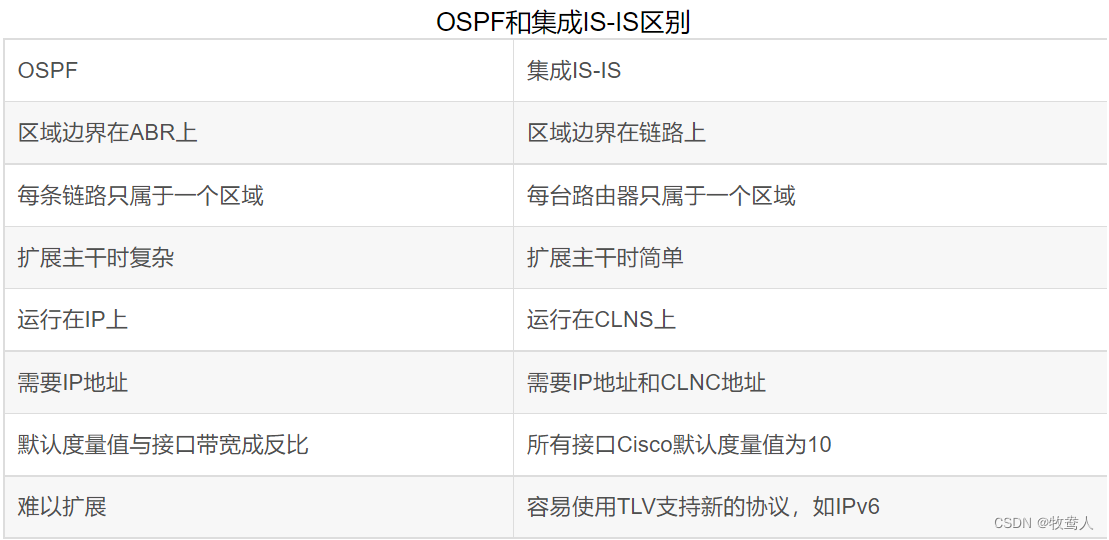

虽然如下图所示,IS-IS和OSF都是连接国路线协定,但两者之间是有区别的。

IS-IS术语

1. CLNS(无连接网络服务、无连接网络服务):允许不连接的数据传输,无需在数据传输之前进行连接,并详细说明向传输层提供的服务。
2. CLNP(无连接网络协议)是OSI参考模型网络层中一个没有连接的网络协议,质量与IP相同。
3. 终端系统,终端系统:缺少路由器的网络节点。
4. IS(中间系统,中间系统):路由器是一个网络节点,具有数据包中继能力。
5. LSP(链接国家包装,链接国家状况数据包):在IS-IS协议中,LSP在区域内传递连接状况信息,以便建立一个链接状况数据库。

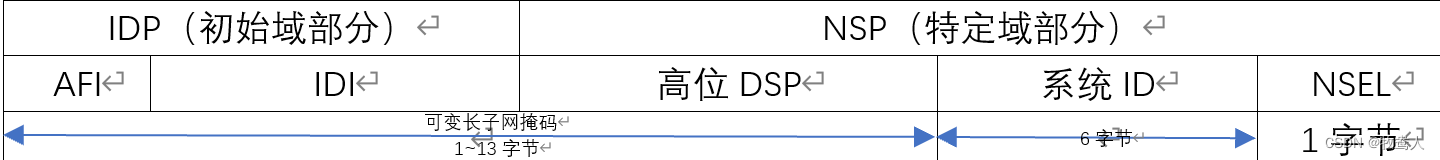

6. NSAP（Network Service Access Point，这是互联网服务接入点的CLNS网址。类似于IP包里的IP地址与IP地址不同，CLNS 地址不反映接口,而是反映节点。IS-IS LSP使用国家空间局的地址来查明路由器,并建立一个上标和底线的IIS线路选择树。因此,即使是在只使用知识产权的系统中,也需要有一个国家空间政策地址。NSAP地址。国家空间政策地址的长度从8至20字节不等。其构图如下


• 国家空间政策地址的第一个域由AFI和IDI构成,AFI是机构格式标识,例如ISO数据国别代码39个,E.16445个,地方行政管理49个,相当于RFC 1918的私人地址。 IDI是ADI的子域。
• 高于DSP、系统识别码和NSEL的SEL创建了国家空间政策地址的一个特殊域段,其中高的DSP用于将域段分成不同的部分。 系统识别码用于识别OSI设备。

Cisco使用最简单的 NSAP 地址格式,同时执行IGP 中的IS-IS, 即区域地址、系统标识和 NSEL 3 组件, 仅此而已。 仅此而已。 22.22.22. 我马上就回来。

• 区域地址:至少一个字节,包括澳大利亚国际财团和区域身份识别资料,在前一例子中,澳大利亚国际财团为49个,区域识别资料为001个。
• 系统代号:6字节识别。在前一情况下,系统代号为22。
• NSEL对路由器总是0。

7. 当NSEL为0时,国家空间行动计划地址格式为Net(网络机构名称、网络实体名称):是国家行动方案地址。
8. SNPA(附件子网络点):是一个两层地址,相当于三层地址。在局域网设置中,它通常被指定为停战委员会地址。在自动取款机设置中,框架中继器和DLCISNPA设置在 HDCLC 界面中的“ HDLC ” 。 由于 NSAP 和 NET 与设备或节点相同,用于区分设备的多个界面与 SNPA 相同 。
9. SNP(序列号PDUs,序列号PDUs):确保IS-IS链接国家数据库同步,使用最新的LSP计算路径。
10. PSNP(部分SNP,部分SNP):链接状态数据库中丢失的连接状态信息确认和请求是整个LSP的一个子集。
11. 完整的SNP(完成的SNP,完成的SNP):在链式国家数据库中描述整套LSP。
12. 综合安全分遣队(指定的机构间系统或中间系统):在IS-IS中,广播连接被视为假点,需要选择路由器作为综合安全分遣队代表伪点。

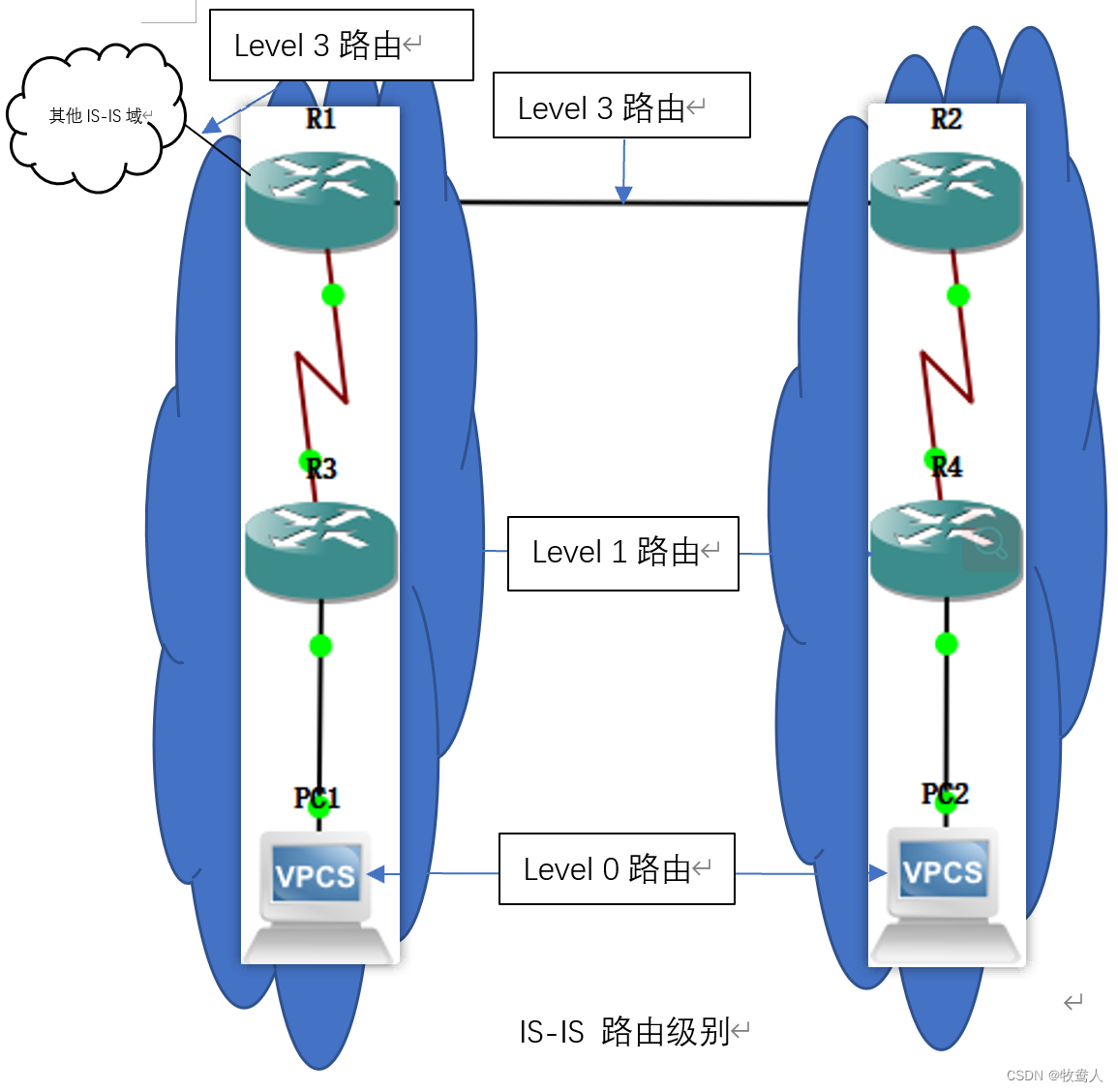

13. ISIS标准界定了四种类型的路由器水平,如下图所示。

• 0级:ES和IS线路。
• 第1级:在IS-IS地区,路线由系统编号确定。
• 2级:根据区域身份证明,跨越IS-IS地区的交通路线。
• 第3级:类似于IP的BGP, Cisco没有完成第3级路线,而是使用IRDP(内部线路协议)处理这一功能。


IS-IS型路由器类型

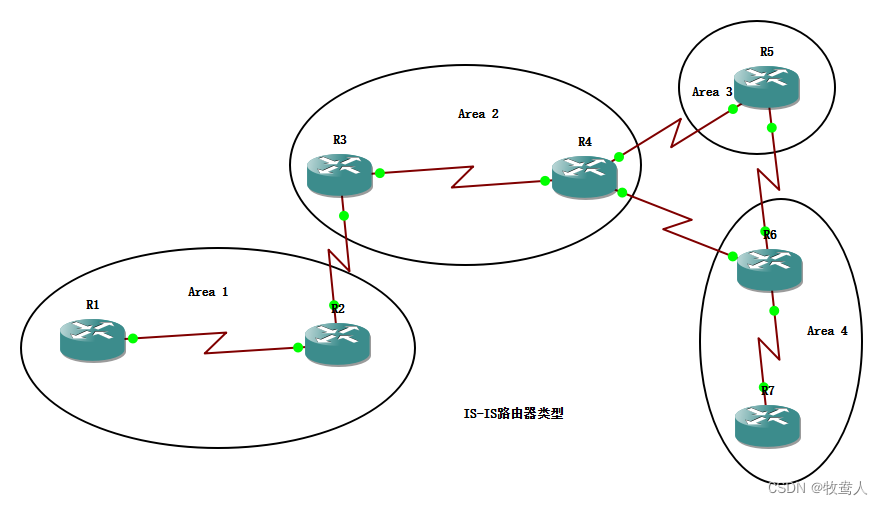

ISIS界定了三类路由器,以支持I级和2级ISIS路由器一级和2级ISIS路由器,如下图所示。

1. 通过与OSPF相似的内部路由器LSP(内部路由器)获取该地区的路线信息。
2. L1/2路由器:与OSF的ABR类似,L1/2路由器可通过LSP获取区域和区域间路线信息。
3. L2路由器:通过LSP收集的区域间路线信息,可与OSF的主要路由器相比,连接L2和L1/2路由器的路线被称为主干线,所有路线必须是连续的。


软件包格式 IS-IS

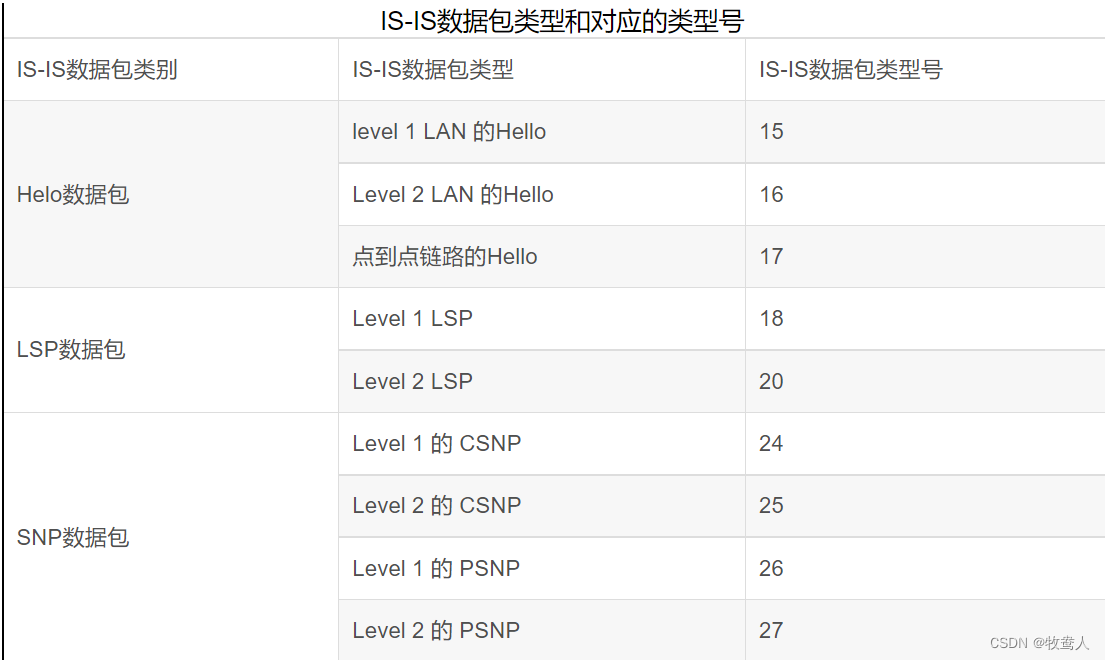

IS-IS线路协议采用三种数据集类型:Hello、LSP和SNP。共有9个不同的数据包。每个数据包都配有一个型号。ISIS数据包包含存在一个数据包类型字段。存储于此字段的IS-IS数据包类型 。路由器使用型号来识别收到的数据包类型。下表显示了包件种类和型号之间的关系。

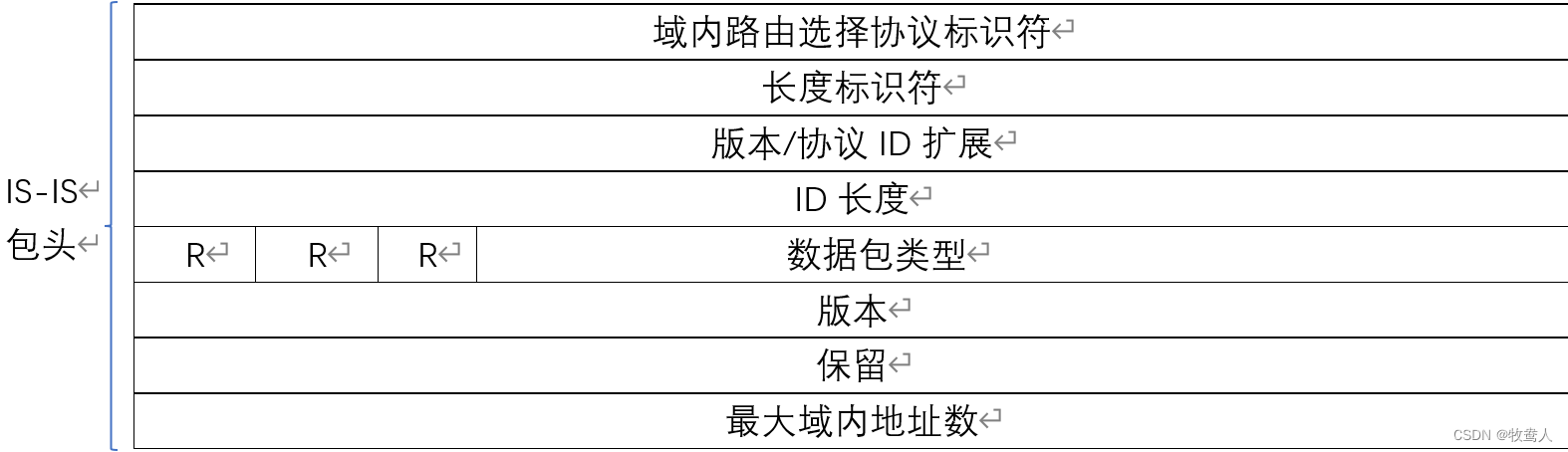

如下图所示,每类数据包的标题字段相似,长度为8字节,下文将讨论字段的含义。

1. 域路由选择协议标识符:ISO 9577为IS-IS指定了固定值,以确定在IS-IS数据包中实地值始终为0x83的网络层协议数据单位类型。
2. 长度标识符: 此值代表固定头字段的长度 。
3. 版本/议定书ID 扩展号: 现在总是 1 。

4. ID 长度: 指定系统 D 的长度, 6 字节值为 0 : 0 255, 空; Cisco 路由器中系统 ID 相同长度的整数为 1-8 。
5. R: 预留的未用位数, 始终为零 。
6. 数据包类型:5比特字段,确定ISIS数据集包的类型,如ISIS数据集包类型和相关类型号
   表所示。
7. 版本:当前为1.
8. 保留:当前设置已完全关闭 。
9. 区域地址的最大数量: 1 254 的整数值定义了区域允许的区域地址的最大数量; 0 的值意味着支持最多三个区域地址,而 Cisco 的默认值是 0 。

一、你好,IS-IS局域网数据集格式

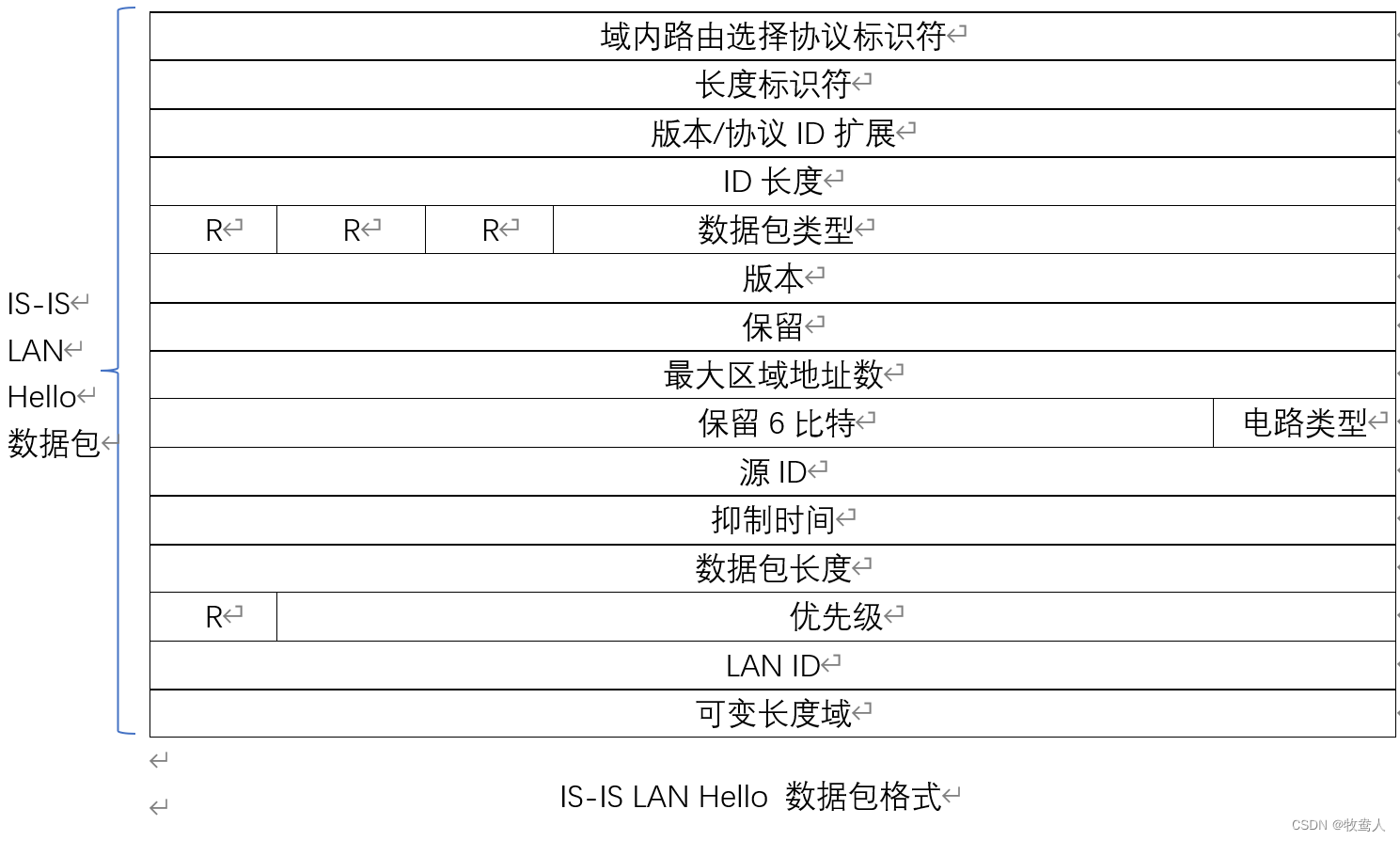

1级和2级局域网数据集的数据包格式相同,但头部数据包类型字段的不同值除外,如下图所示,图示如下。

1. 电路类型: 2比特, 01 表示 L1 路由器, 10 表示 L2 路由器, 11 表示 L1/2 路由器, 0 表示数据包被忽略 。
2. 系统 ID 是源 ID 。
3. 萧条时间:路由器用来通知其邻居在路由器被判定无效之前应该花费多少时间。如果您在分娩期间从邻居那里得到包裹,您必须支付费用。邻居会被推定是活生生的使用 IS-IS, 默认抑制时间是 Hello 软件包传输间隔的三倍 。
4. 数据包长度:数据包的总长度,包括头和TLV字段。
5. 优先事项:在BMA或NBMA网络中,使用综合安全分遣队对接口的优先事项来选举综合安全分遣队,优先值越高,越有可能成为综合安全分遣队,L1和L2的分遣队是单独选出的。
6. 综合安全分遣队系统ID和1字节伪节ID(局域网ID)用于对同一综合安全分遣队的不同局域网进行区分。

二、哈罗数据包格式IS-IS点对点

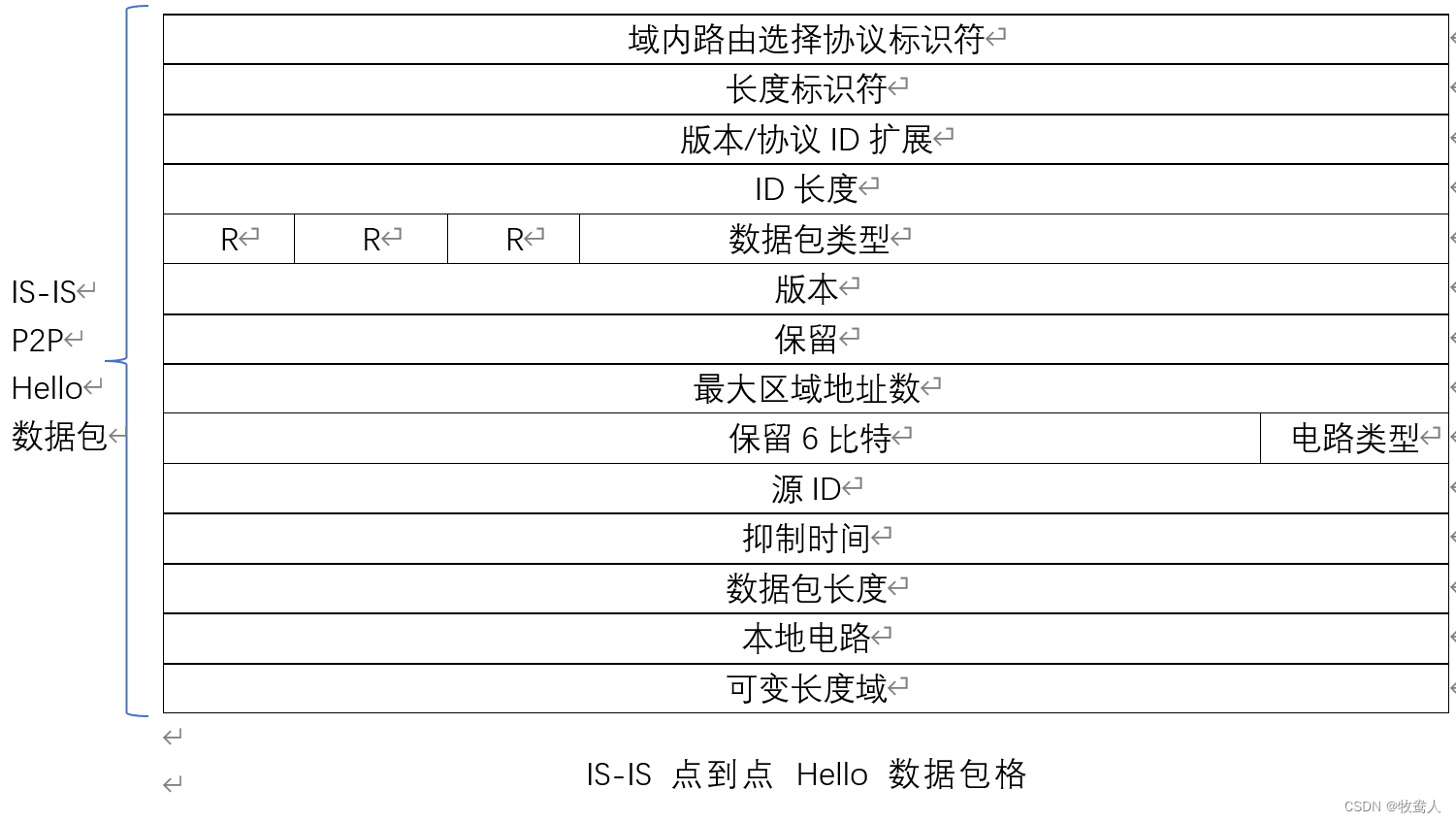

下图说明IS-IS点对点哈罗数据包的格式。IS-IS点到点到点的哈罗数据包的格式证明了这一点。大多数字段的格式与局域网欢迎数据集相同。然而,目前欢迎数据集中没有“优先”栏目。因为没有必要投票支持综合安全分遣队的点对点联系。此外,当地电路ID字段取代局域网数据包中的局域网ID列。提供欢迎数据包的路由器发给该电路的签名是本地电路识别码。也是路由器接口上唯一的一个在点对点连接的相反端,欢迎数据包中的本地电路 ID 值可能相同 。也可能不同。

三. LSP数据组合格式ISIS

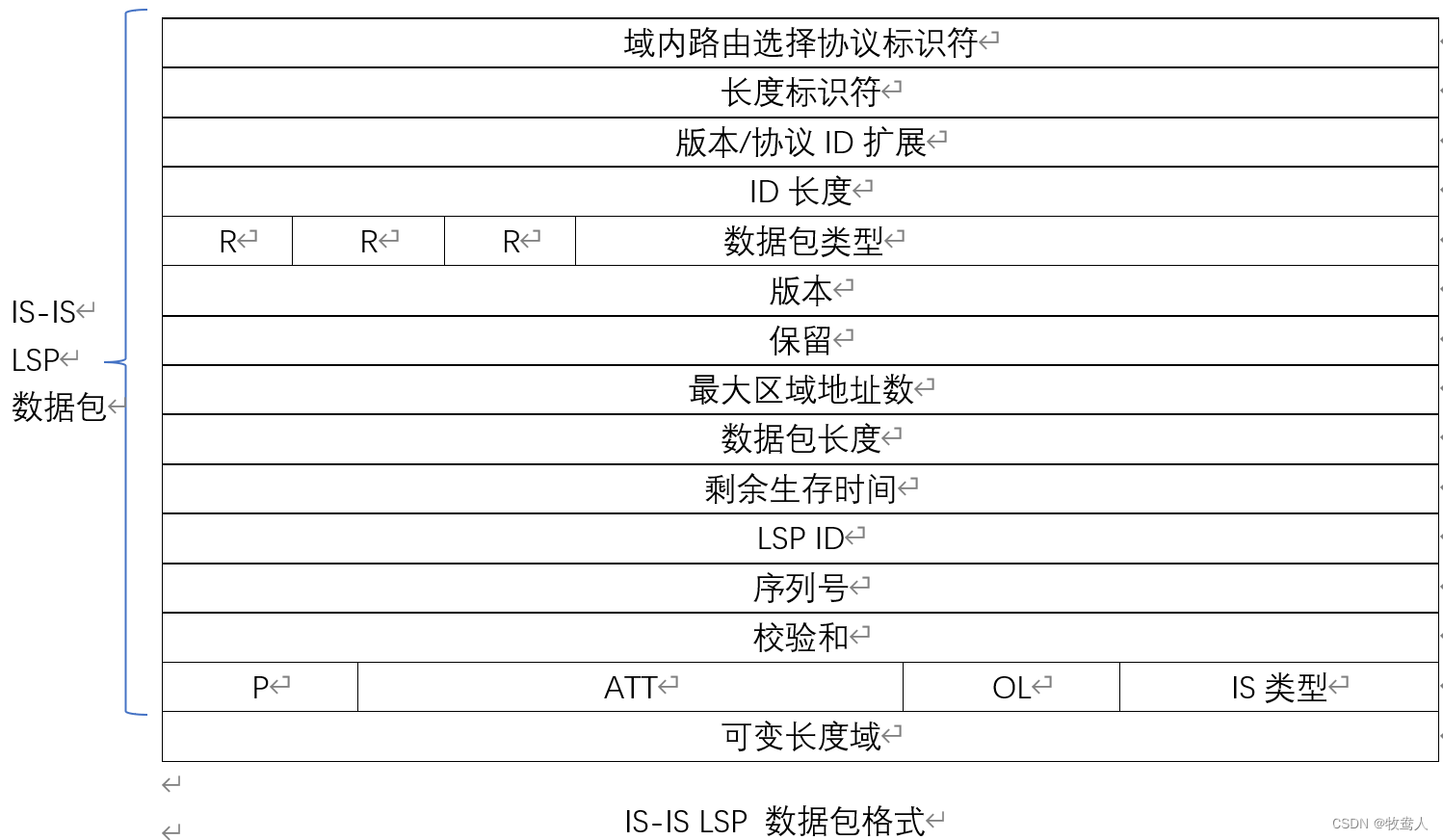

LSP数据集分为1级LSP和2级LSP,各持有不同程度的IS-IS路线选择结构,尽管它们都使用相同的数据包格式。 LSP格式如下图所示,字段解释如下。

1. 包件长度:包件的整个长度。
2. 2 幸存者时间: 长期生存方案到期前的生命时间。 当生存时间达到零时, 长期生存方案将从链接国家数据库中删除 。
3. LSP ID:用于识别不同的LSP和创建LSP的源路由器。LSP ID由三部分组成:系统ID、伪节点ID和LSP 编号。
4. 序号: 32 比特未签名, 其主要作用是让路由器区分新旧的LSP。
5. 校验总和:这主要用于核实未从网络中移除的被损坏或过期的LSP。
6. 当 P- 位数设置为 1 时, 请显示源路由器如何支持区域的自动修复。 对于 Cisco 路由器来说, 位置总是为零 。
7. 据ATT称,这是一个区域联系。L1/L2路由器在L1LSP中创建了一个字段,以提醒 " 区域 " 内L1路由器本身向另一个区域发出警报。当L1路由器收到L1/2路由器发送ATT比特而不是L1LSP时,他们说他们无法这样做。它将建立通往 L1/2 路由器的默认路径 。因此,数据可能发送到不同地点。L1 LSP和L2 LSP都规定了ATT职位,但方式相同。然而,只将在《L1地方治安方案》中。此字段仅由 L1/2 路由器设定 。
8. OL:即超载,显示路由器的资源状态如果该位被置位，这表明路由器负担过重。负担过重的LSP并不压倒网络。另外,当其他路由器 得到一个LSP 与超载的空位,在确定路线信息时,不考虑使用这一系统。因此,通往目的地的最后估计路线将避免超载路由器。
9. 类型是:确定L1路由器或L2路由器是来自L1路由器还是来自L2路由器,以及收到的LSP路由器是否将把L1连接国家数据库或L2连接国家数据库。 01个符号L1、11表示L2、00和10没有使用。

四. SNP数据组合格式ISIS

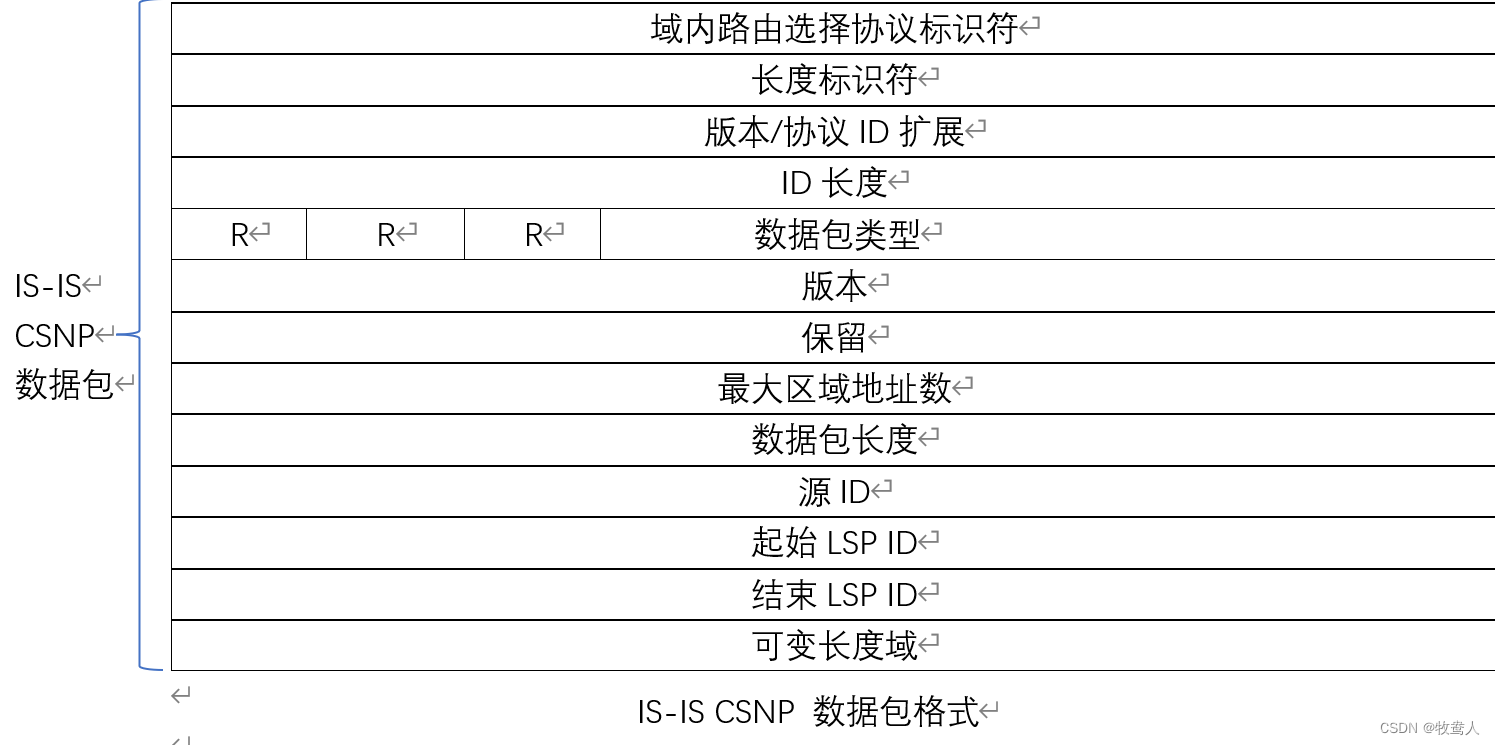

SNP数据集分为两部分:CSNP和PSNP,在LSP路由器当地链接状态数据库中,CSNP和PSNP都提供LSP的简要信息。国家科学与科学委员会包括了所有长者计划的摘要数据。PSNP包含一些有关LSP的简要信息。以下图像描述CSNP数据包的格式。启动的LSPID与在TLV字段中提供的LSP范围的第一个LSPID相对应,结束的LSPID与TLV字段中描述的最后一个LSPID相对应。

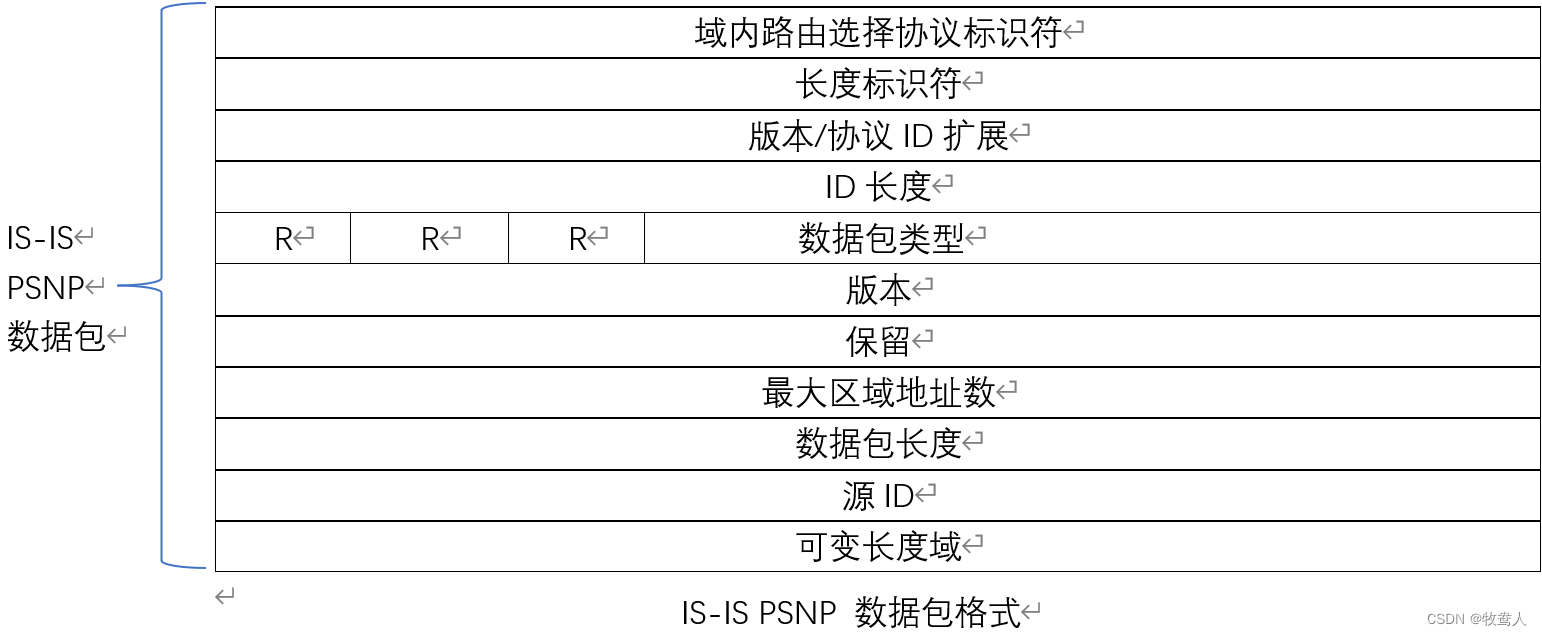

PSNP数据包格式如下图所示。PSNP数据包的格式与CSNP类似,但LSPID字段没有启动,LSPID字段关闭除外。由于菲律宾国家警察局只包含一个子集的LSP摘要信息,因此,没有必要开始和完成LSPID字段。

总结

作为连接国家路线协议的一部分,以 ISO CLNS 为基础的ISIS最初打算走ISO CLNP路径。最后,我还包括了对IP线路的支持。高度可伸缩性、多功能性和稳定性。从选择来说，IS-IS更适合商业一级的网络。OSF对于企业网络来说是理想的。本章涵盖IS-IS的特征、数据集格式和路由器类型。
