实训六 思科路由器配置静态路由

原理

路由器是网络级装置,可决定推进数据包的最佳途径,取决于IP报告的信息。 (c) 实现东道方在不同的网络部分相互访问。

路由器使用路线清单进行路由和转发,表格中的道路是一条信息路。

• 直接路由器将IP地址指定给路由器接口,该接口为接口IP自动所在的网络段提供路径信息。
• 静态路由器处于一个基本顶部结构的网络中,网络管理员手工配置路由器未知区域的路由信息,使各网络段之间能够连接。
• 动态路线学习路线是路由路由器之间在大型网络中或在相当复杂的情况下利用路由器动态路线协议进行自动学习形成的。

静态路由器以两种方式指定传输路径:作为本地界面(即从本地界面),并作为IP地址,作为跳跃器下一个直连接(即将数据包交给x)的IP地址。 哦,哦,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,不,

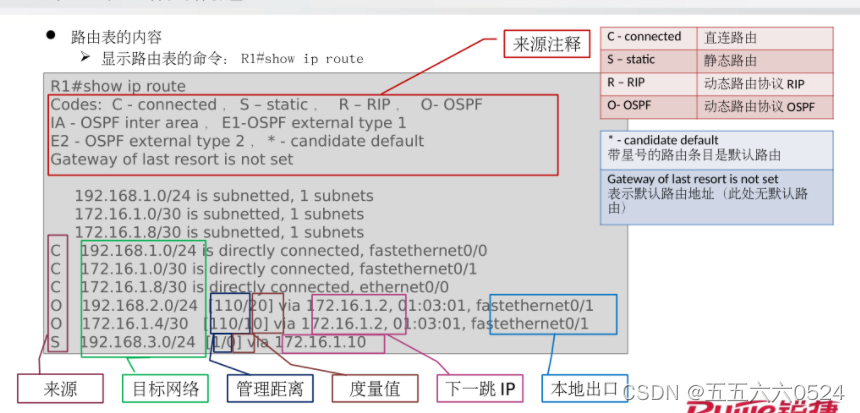

路线图概要——摘自教师PowerPoint演示

静态路由的基础配置

对于转发路由器, 使用 rooter( 配置) #ip roote 网络编号 Subnet 掩码 IP 地址或本地界面创建一个静态路径 。

( PS: ip roote 是创建静态路径的过程 。 )目标部分用网络编号表示。目标网面罩称为子网面罩。IP 地址指 IP 地址的下一个跳跃 。接口是出站接口，关于下一个跳跃和退出界面之间区别的具体细节 静态路由器使用下个跳跃与界面的区别。我想你不知道这个!下个跳跃和退出界面之间的距离 。 ）

路由: root #show ip 路由

配置实验

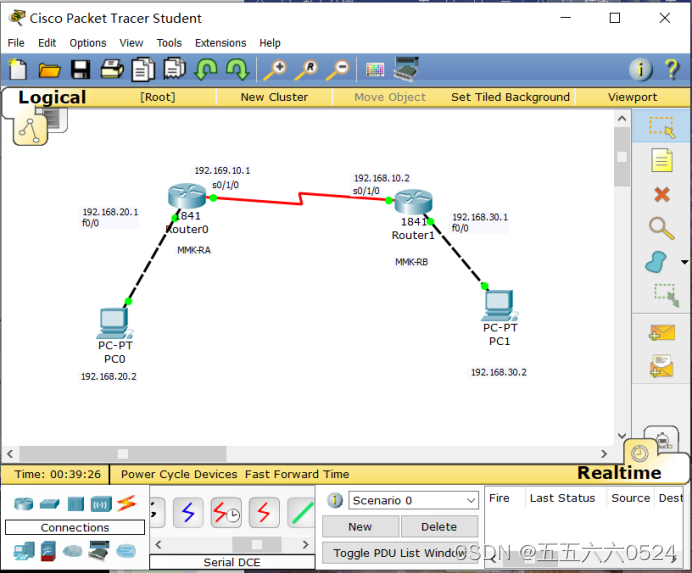

1、网络拓扑图

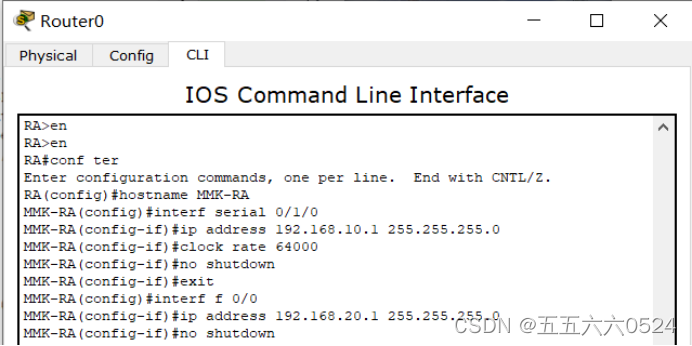

2. RA路由器配置

(1) 接口0/1/0 6400上的IP 地址和时钟频率,以及开放港口

(2) 接口f0/0 和打开端口的 IP 地址

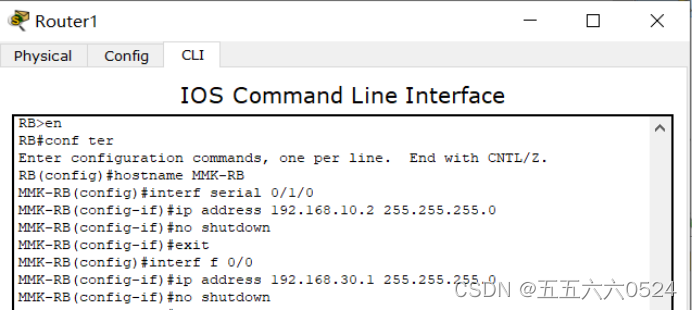

3. RB路由器配置

(1) s0/1/0接口和开关的IP 地址

(2) 接口f0/0 和打开端口的 IP 地址

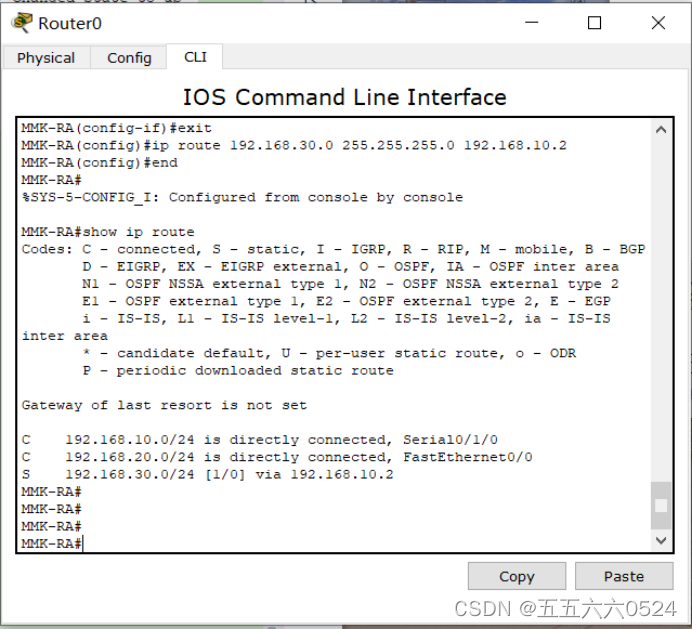

4. 在路由器RA上设置和试验静态路线。

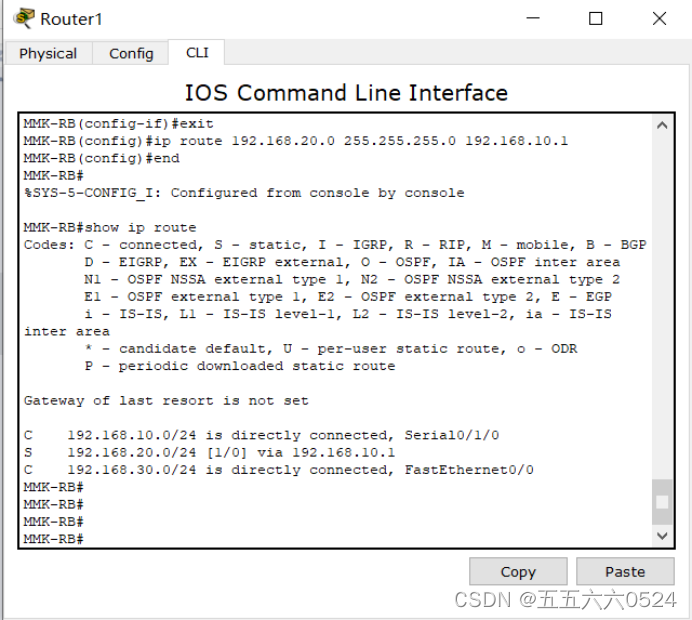

5. 在路由器RB设置和测试静态路线。

6、验证网络连通性

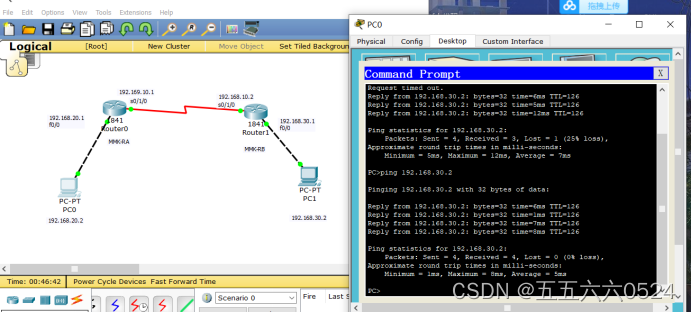

通过PC0pingPC1。

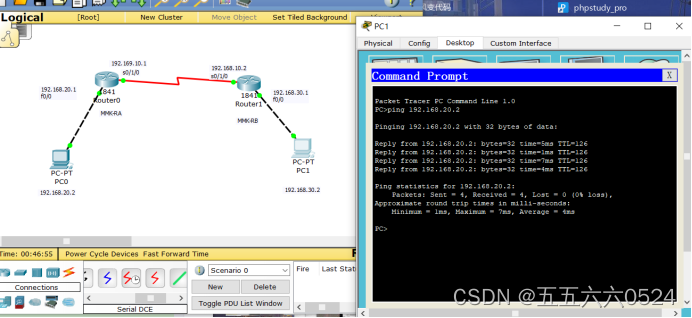

PC1是Ping PC0。
