干趴网络协议：IS-IS 特性

大家好，我是小弗。就ISIS而言,必须提及OSPF。两者都是链状地位协定。但无法互相替代。从OSI到TCP/IP,IS-IS扩大。OSPF也来自IS-IS。它们协议原理类似，然而,实际执行的程序却各不相同。有几项申请:

OSSF路线是多线、多区、成本效益高、网络型的,适合开发公园网络。

IS-IS算法更适合操作员平坦网络装置,因为它们迅速、简洁、速度快、距离长。

分层结构

联系地位协定的分级结构减少了LSA的数量和设备的性能消耗,OSSF有主干、常规地区和特殊区域,但IS-IS是基本结构,只有主干网络和正常区域。

ISIS 的骨干网络是由连续的 Level-2 和 1-2级组成。在图像中,R1、R2、R3和R4创造了一个主干网。连续的 Level-1 和 1-2级构成的区域叫做Level-1 区域。这就是我说的 49001和49区2级区域,由连续的、同一个区域的 Level-2 和 1-2级构成。对不起,对不起,对不起,对不起,对不起,对不起,对不起,对不起,对不起,对不起,对不起,对不起,对不起Levy-1区域可能包括许多区域。此外,主干网可能包括一个以上的二级区域。

ISIS区域,它没有接口。它是根据设备组织起来的。在建立IS-IS的同时,要指定设备的区域，一个小工具可以同时属于一个以上类别。配完后，本部分包含设备的所有接口。例如,R1和R5与一级相邻的连接。R3和R4组成二级街区同时，设备未显示区域的边界 。而是在链路上。49.001区和49.001区 边界为004,连接R1和R4。

每一个IS-IS一级区域都必须与网络的骨干连接。例如,49.101区通过R1与主干网连接。1-2级作为 Level-1 区域和骨干网络的桥梁，二级LSP将一级区域内的路线连接到主干网。而 1-2级不会把骨干网络的路由通告给 Level-1 区域，而是下发默认路由给 1级1级路由器。与OSPF的完整NSSA相同。1级1级路由器只知道区域内的路由，区域外的网络，通过默认路由到达。

路由器分类

使用ISIS路由器。A. 水平索赔分为两级:1级和2级。路由器可能是一级型的也许2级的那种。它们既可以是一级,也可以是二级。这篇文章是全球之声在线特稿的一部分。一级-2并不是一种独特的IS-IS路由器类型。

1级1级路由器

1级1级路由器，例如,在地图中,R1。只能和同一区域内的其它 Level-1 或 1-2级建立 IS-IS 邻居关系，有时被称为Levan-1邻里联系。它无法与 2级2级路由器建立邻居关系。

1级1级路由器只维护 Level-1 LSDB ，根据链路状态信息计算区域内的网络拓扑及最优路由。Level-1 只能通过 1-2级接入骨干网络访问其它网络区域。

2级2级路由器

2级2级路由器，比如图中的 R4 、R5 、R6 、R7 ，可以看做 IS-IS 骨干网络的路由器，其实骨干网络是由连续的 2级2级路由器及 1-2级组成的。

2级2级路由器只能和 Level-1-2 或 2级2级路由器建立邻居关系，它有时被称为Levere-2邻里关系。2级2级路由器只维护 Level-2 的 LSDB ，2级2级路由器有整个 IS-IS 域的所有路由信息。

1-2级

1-2级，例如,图中R2和R3。它还充当一级和二级路由器。可以和同一区域的 Level-1 、1-2级建立 Level-1 邻居关系，也可以和 2级2级路由器或 1-2级建立 Level-2 邻居关系。

1-2级同时维护 Level-1 的 LSDB 和 Level-2 的 LSDB ，此函数计算一级和二级线路。通常，1-2级连接一个 Level-1 区域，也连着骨干网络，作为一级区域与其他领域之间的联系,在一级LSP,设置ATT点。1级1级路由器根据这条 LSP ，生成一条指向 1-2级的默认路由。

路由器的全局级别默认设定为 live-1-2。 设备类型可以通过命令更改 。

度量值

ISIS使用成本作为路线衡量标准。它也被称为成本,成本,成本。Cost 值越小，路由越优。每个接口的费用都分配给每个接口。默认值为 10 ，与接口带宽不相关。在某些情况下,问题确实有所发展。例如,就成本而言,该装置选择了一种更高级的低带宽路线。不要选择最昂贵的高带宽路线 。这时，就要根据实际情况，改变接口的成本价值

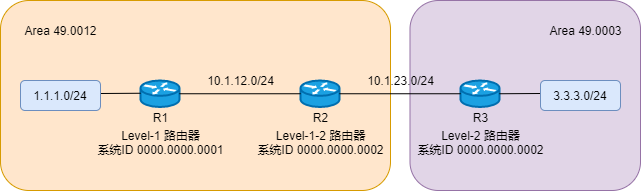

IS-IS路由器的费用是目的地部分所有成本接口的源设备的总费用。 R1通过IS-IS运往24个,成本为30个。

默认情况下，收缩是成本型的。接口成本的长度是 6 比特。值范围为164。路线成本长度为10比特。最大值为1023。但在大型网络中，度量值范围太小，不能满足需求，包括宽型成本。Wide 类型时，接口费用是24比特。值范围为 1-1677215。同时，路线费用可能超过4261412864美元。这意味着它们能够维持一个更大的网络。成本的路线控制同样更加灵活。

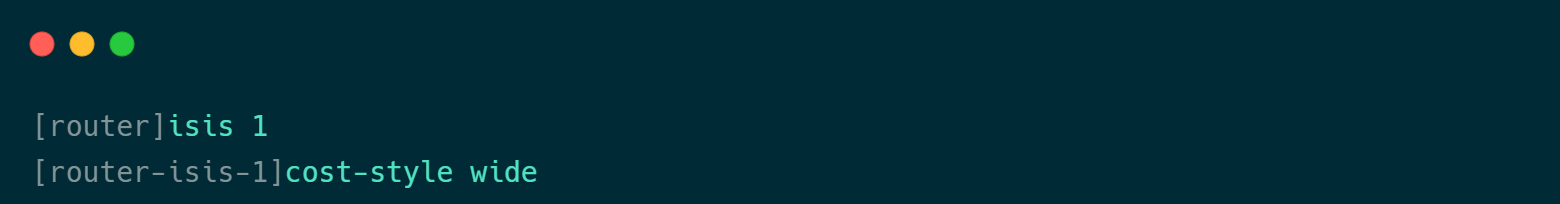

宽宽配置命令 :

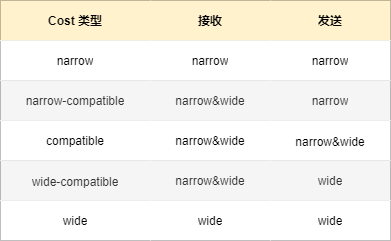

路由器采用窄成本型。只有 " 成本 " 类型才能作为一种路线接收和供应给收货员。同理，当您将成本类型更改为宽度时,费用类型是唯一可以接收和传送的费用类型。当然，为了兼容两种模式，有一种叫做兼容性的类型 。既可以同时接收和运送窄道和宽道。

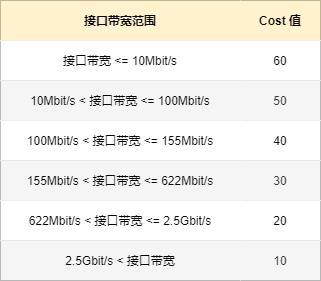

默认情况下，当IS-IS的成本类型是Narrow,成本价值是10。不管接口带宽有多大值都是 10 。简单的方法，正在对费用接口进行人工修改。由于公路可以动态地产生,因此,费用必须手工修改。显然不合适。接口必须提供自动计算成本功能。使用自动成本允许命令打开它 。接口成本 = (带宽参考/接口带宽) x 10。默认带宽引用为100。可通过命令修改。例如,千兆字节界面的带宽为100 mbps。结果是 1 ，这是其中之一的代价。当然，只有当成本类型广泛或广泛兼容时。自动计算才生效。如果成本型号是窄型、窄型号兼容型或兼容型,则不可行。根据带宽和度量表设定成本值。

三张表

IS-IS手持三个重要数据表:邻居表、LSDB和IS-IS Rout表。

邻居表

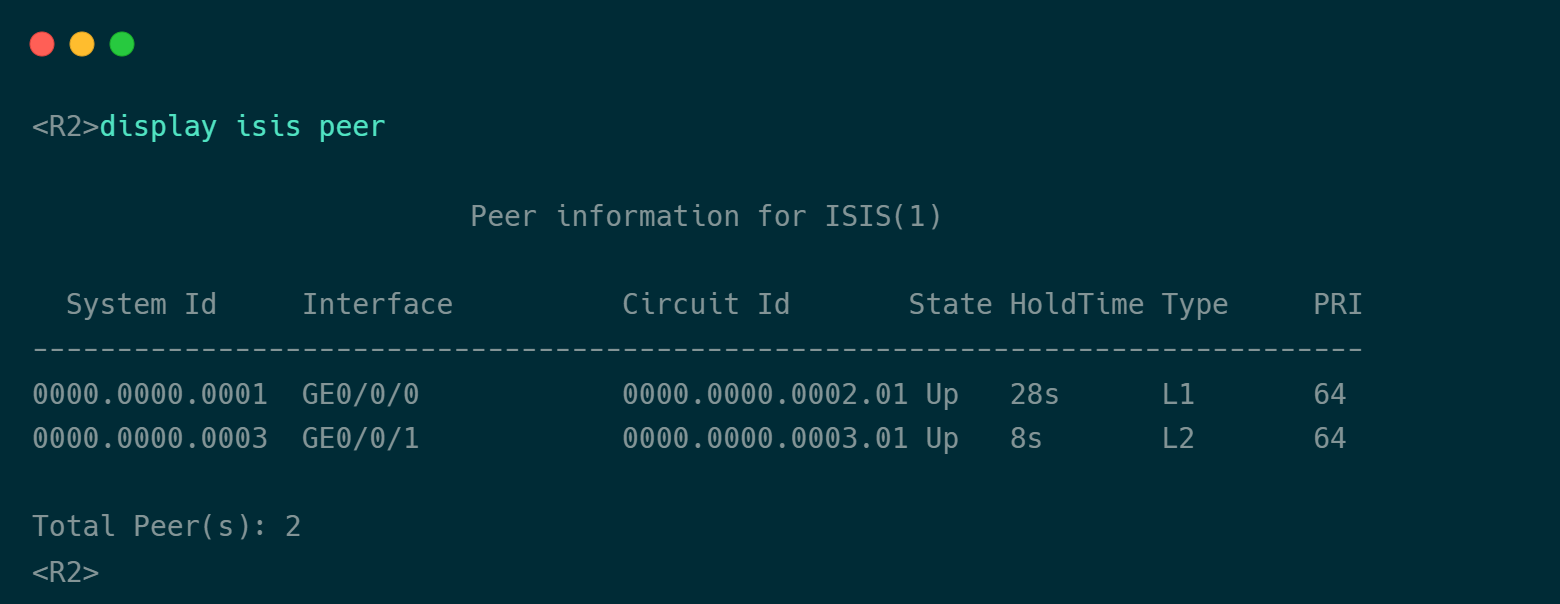

两个相邻路由器开始与LSP互动,建立邻里连接,路由器在直线上发现的邻里连接器被装入邻居的桌子。display isis peer此命令用于查看相邻表格, 包含关于系统身份、状态、生命期及邻居种类的信息 。

R2发现了两个新邻居R1是作为邻居使用GEN0/0接口发现的。邻里的地位有了改善坚持28秒。邻居的类型是一级。GEO0-0/1 发现相邻R3;接口优先级 64一级2是邻里类型。

LSDB

在建立了邻里关系之后,两个直接路由器开始与LSP进行通信。 Routers公司在LSDB的网络中储存自己的洪水产生的LSP。这一信息用于绘制网络图和计算路线。display isis lsdb使用命令的路由器请见IS-IS LSDB。

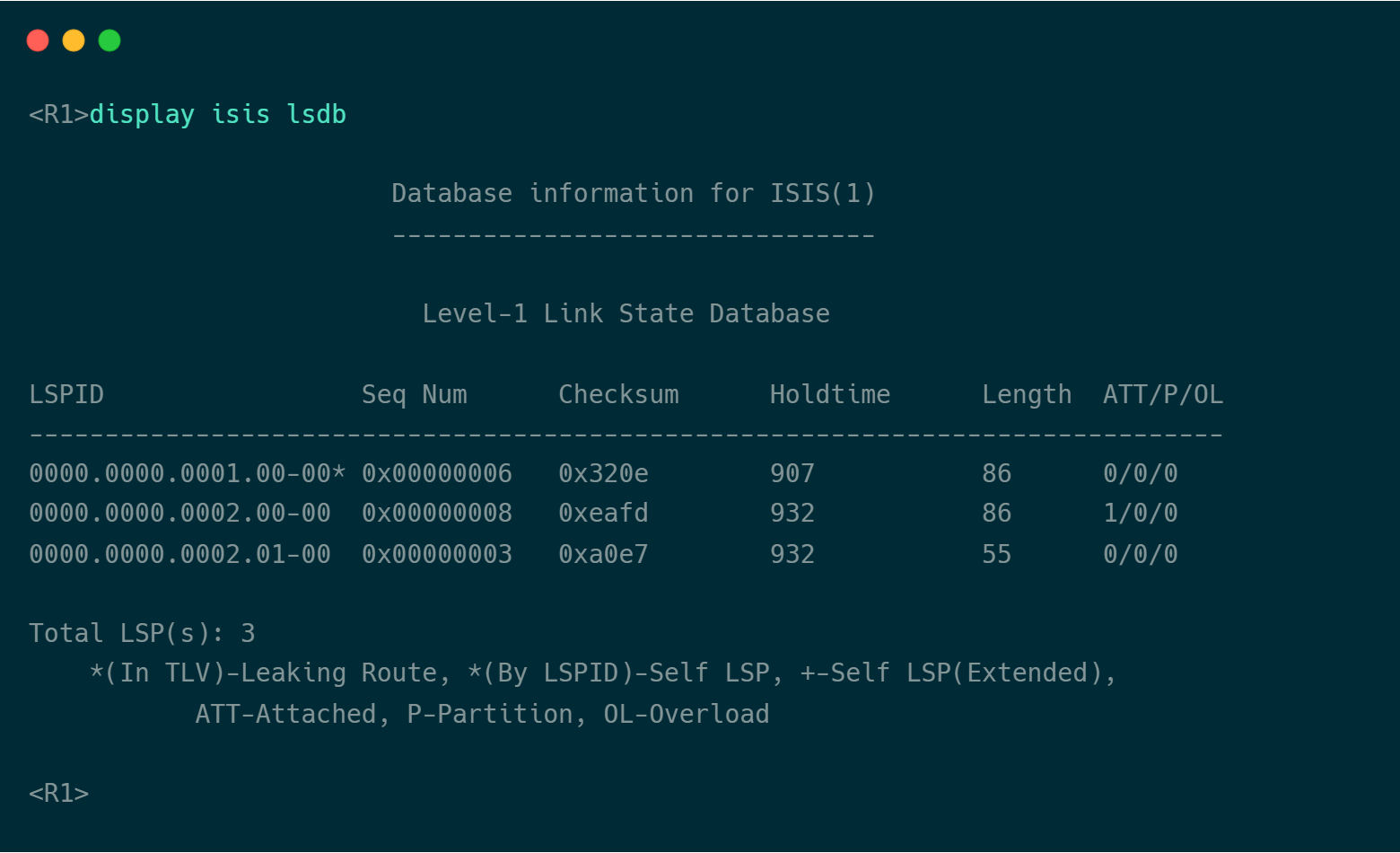

R1 是一台 1级1级路由器，只维护 Level-1 LSDB ，LSDB 中有三个 LSP 。每个 LSP 使用 LSP ID 标识，LSP ID 由三部分组成：

• 系统 ID: 用于为 LSP 路由器生成系统 ID 的 6 字节字符串 。
• Pseudo 节点编号: 1 字节。 字段值为 0 和非 0 例。 如果值为 0, 综合安全分遣队会指定假节点 LSP 。 如果值不是 0, 综合安全分遣队会指定普通 LSP 。
• 如果 LSP 太大, 碎片会执行。 将不同的 LSP 碎片与不同的分号分开。 同样的 LSP 分割必须具有相同的系统ID 和伪节点 ID 分离SP 太大, 碎片会执行。 将不同的 LSP 碎片与不同的分号分开。 相同的 LSP 分割必须具有相同的系统ID 和伪节点 ID 。

R1 创建了以下LSP作为示例。 LSD ID 是0000.0000.0001.00-00LSP 代号前有一个星号“*”,表示由路由器生成。

LSDB的Seq Num反映LSP的序列号,该序列号用来区分旧的和新的LSP。 R1没有R3的LSP,因为其他区域的LSP不会涌入一级地区。

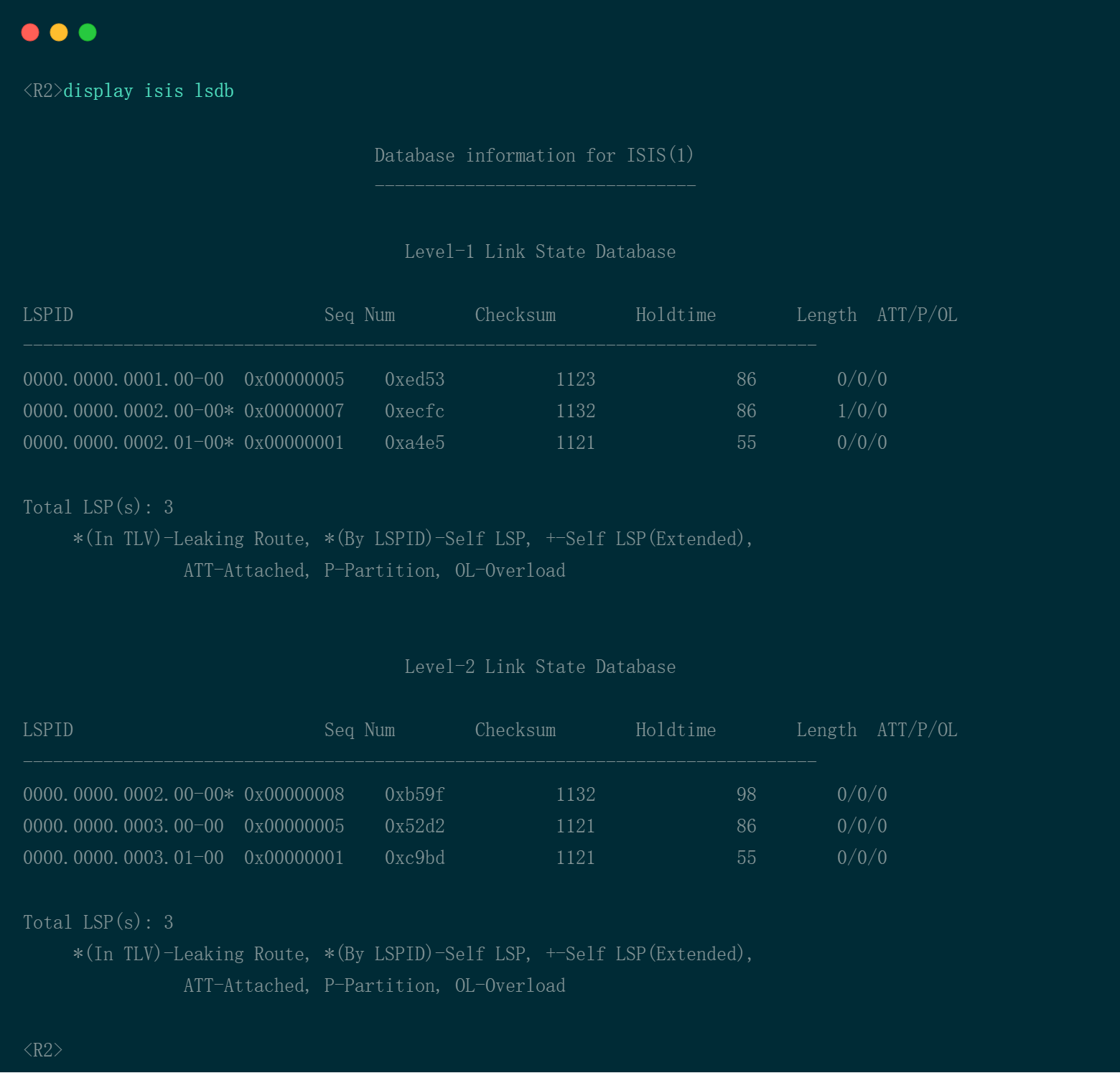

R2 是 1-2级，会同时维护 Level-1 LSDB 和 Level-2 LSDB 。

IS-IS 路由表

路由器使用LSDB执行路线算法和计算最佳路线。计算出的路线储存在IS-IS路线表中并使用。display isis route这些命令视路线优先顺序等参数而定,确定IS-IS路线清单是否将装入全球路线数据库。

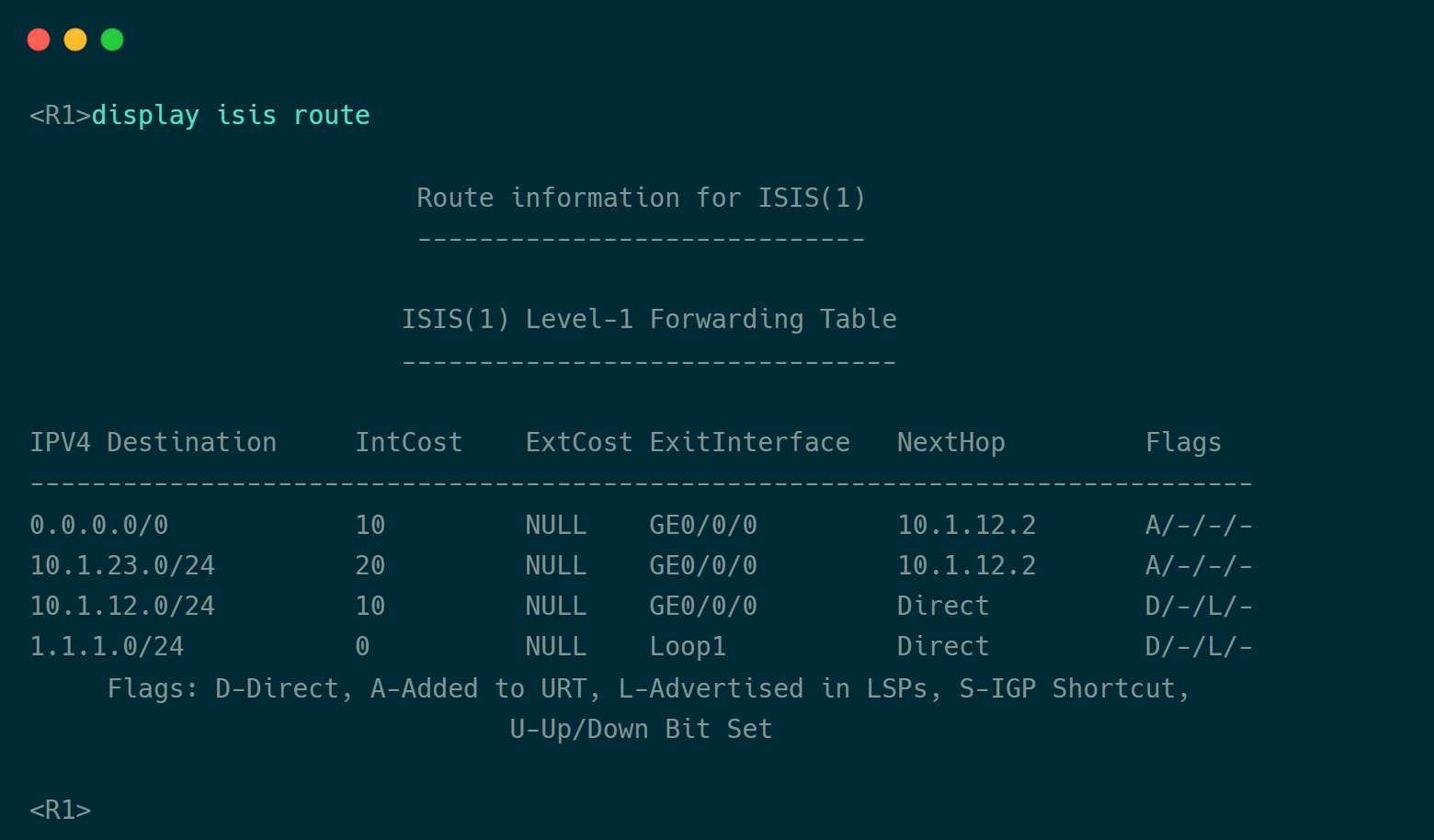

R1,见IS-IS路线清单:

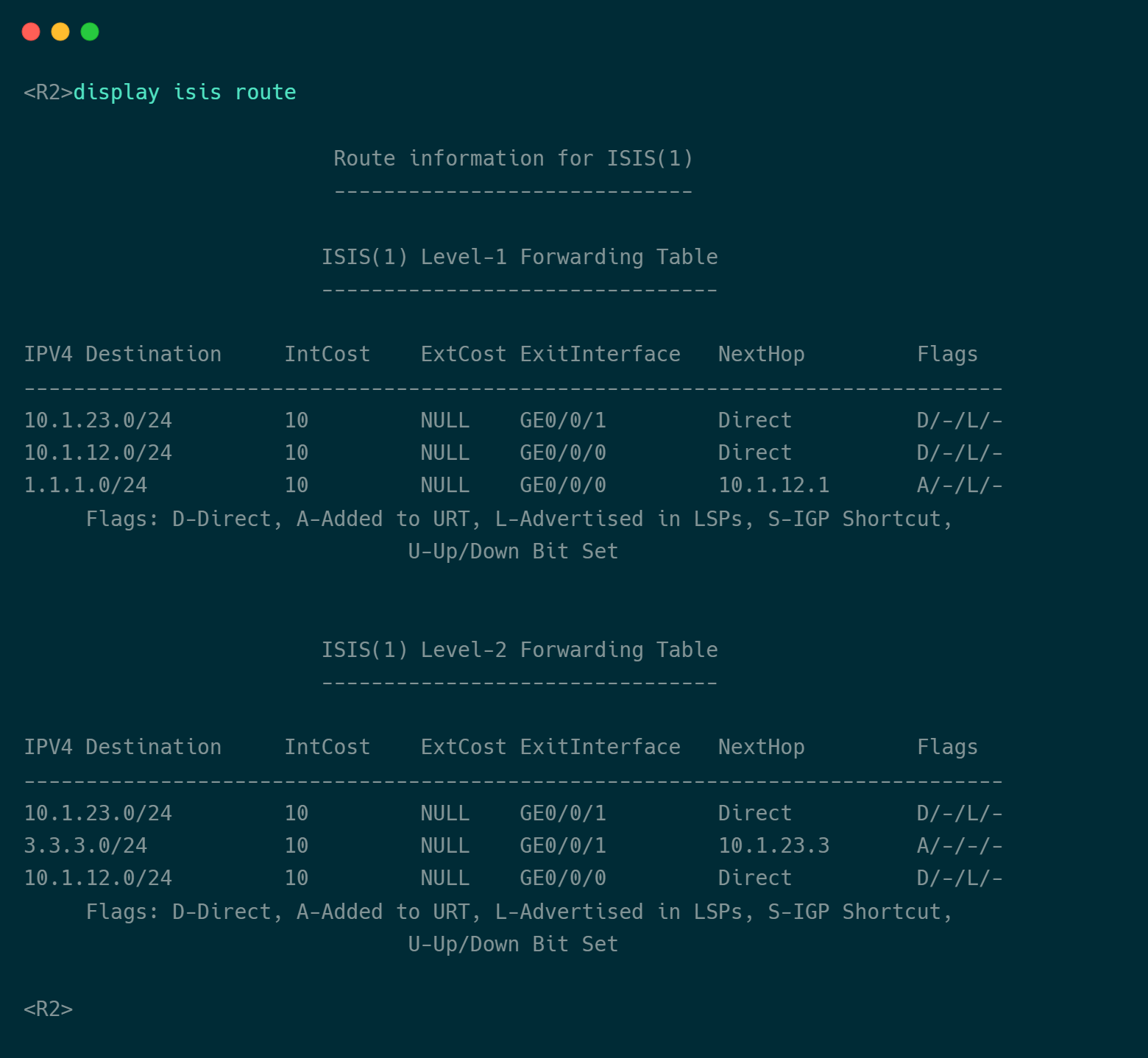

见R2的IS-IS路线表:

R2通过IS-IS引入1级和2级线路/24。1级路线是根据从1级LSDB计算的。2级路线由2级LSDB计算确定。当到达目的网段，目前已有1级线路可用。这不是唯一的出路 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法 离开这里的方法一级路径被支持 。这与这次旅行的费用无关。

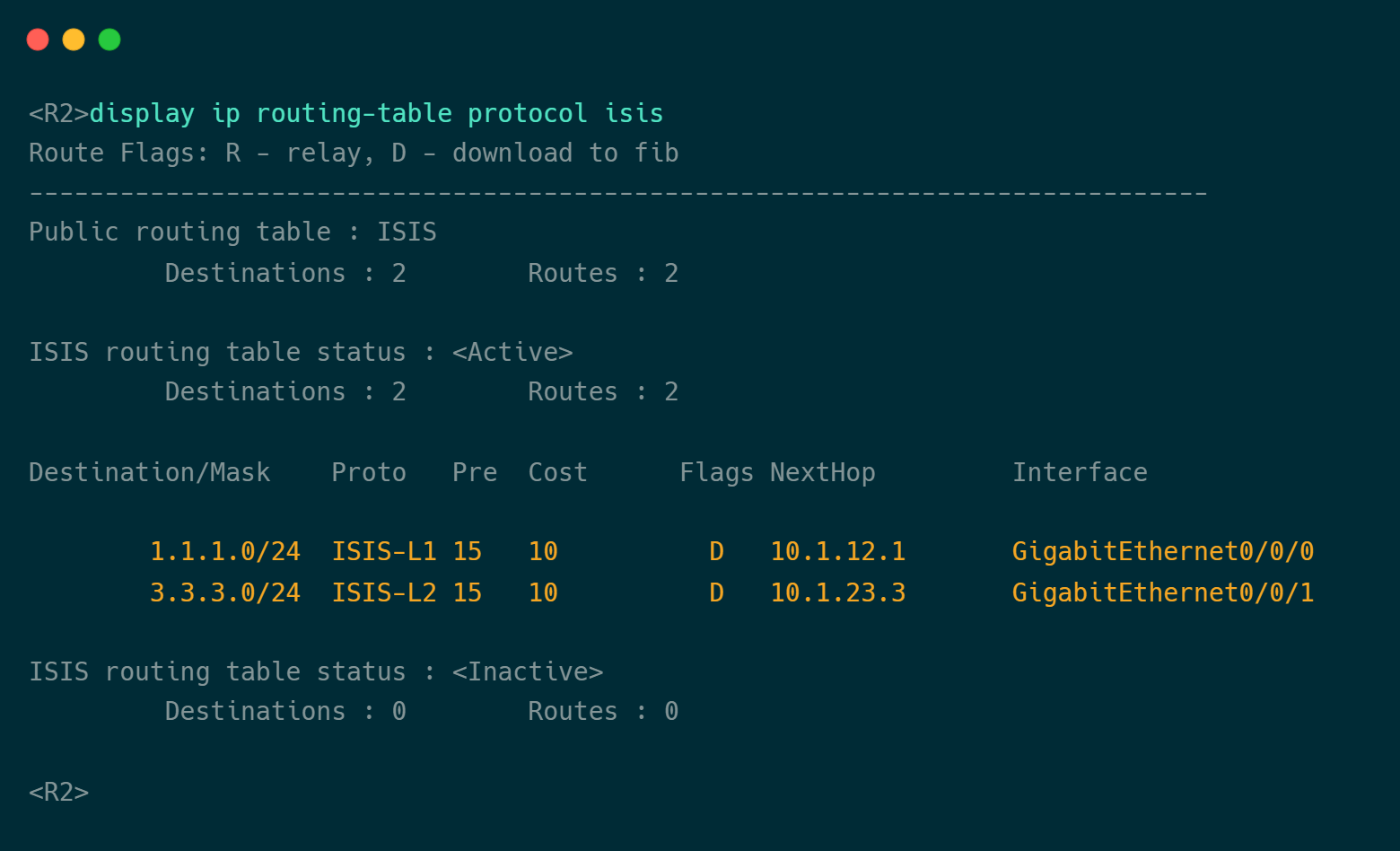

见R2的全球路线表:

协议报文

数据链层直接覆盖ISIS协议信息,其效率高于OSPF的IP层小于IP层,也高于ISIS报告。

IIH ( IS-IS Hello )

IH PDU用于建造和维护IS-IS邻居。IIH、LEVEL-2、IIH和P2PIIH是3个IIH PDU。广播网络包括1级局域网二H和2级局域网二H。只有一级装置 广播和收听 一级局域网IIH。只有二级局域网二H设备提供和接收数据。让1-2装置发送和接收两种二H局域网。P2P IIH受雇于P2P网络。

LSP ( Link-State Packet )

ISIS利用LSP保存连接状态信息。LSP是一个独立的电力分配单位。劳动力支持方案分为两级:一级劳动力支持方案和二级劳动力支持方案。根据邻居关系类型，发送适当的LSP。考虑一下利维一号街区的连接1级1级的LPSP,邻里互动,1-2级1级和2级LSP相互交流。

CSNP ( Complete Sequence Number PDU )

CSNP用于LSDB同步,并载有路由器的所有LSP摘要。 CSNP被进一步分为一级CSNP和二级CSNP,与邻国有不同形式的CSNP互动。

CPSNP为设备提供所有LSP摘要信息,其中包括LSP的LSP身份证、序列号、剩余存活时间和核对表,后者是LSP负责人的关键信息。

PSNP ( Partial Sequence Number PDU )

PSNP分为1级PSNP和2级LE级PSNP,仅包括用于要求更新LSP的LSP摘要信息的一部分,P2P网络也使用PSNP确认收到LSP。

IS-IS PDU

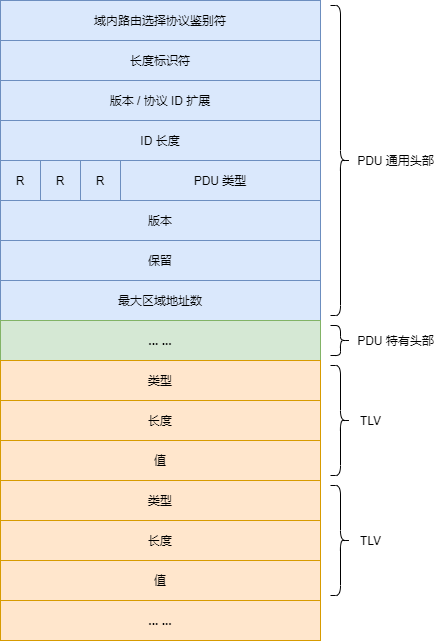

IS-IS PDU报告结构由三个主要部分组成:一个总负责人,一个具体针对PDU的负责人,以及一个可变长度。通用的头部，格式与所有IS-IS PDUs的页眉相同。每个人民国防军有一个不同的头。可变长部分，以三重格式存储数据也就是TLV，这篇报导是泰国文、文斯文、价值特别报导的一部分。类型、长度和价值的三重体。

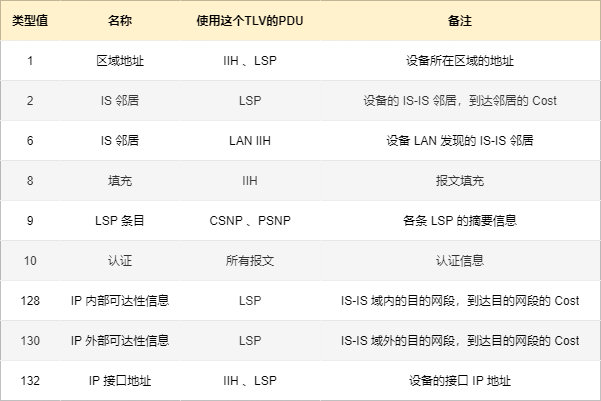

以下是TLV组成部分:

• TLV类型:1字节;各种TLV类型包含不同的信息。

• 长度(长度):1字节,价值长度。

• 值(值):字节号是长度值,反映有效的TLV内容。

每一残疾人股都有固定数目的TLV,这些TLV非常灵活,而且随时可以扩大,在没有对协议进行实质性修改的情况下,增加一个新的TLV将为新的能力提供支助,这是TLV的最大好处。

LSP

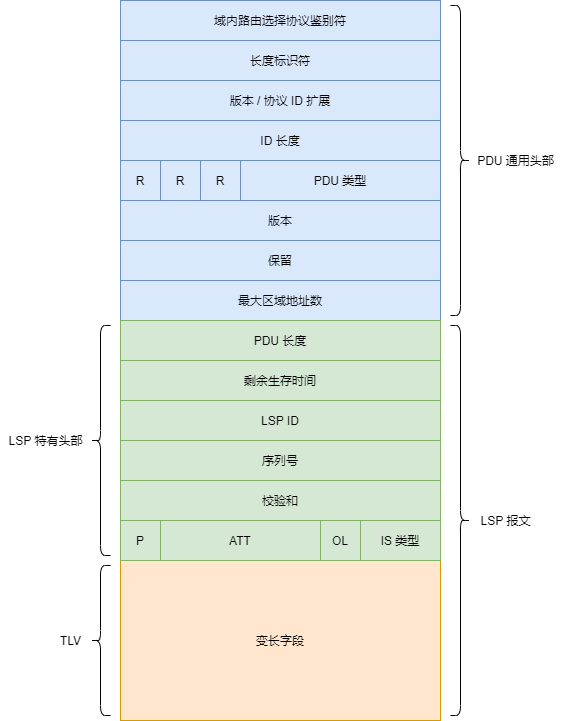

ISIS利用LSP界定在线访问和信息分割。劳教方案分为两类:一级劳教方案和二级劳教方案。PDU总负责人和LSP报告由LSP组成。劳教计划报告包括劳教计划特别负责人以及过渡性交通。

LSP说明和领域:

• PDU长度(PDU长度):用字节表示的整个PDU长度。
• 剩余生命:LSP的剩余生命几秒钟。
• LSP识别码(LSP 识别码):三个组成部分:装置系统识别码、假节点识别码以及用于区分各种LSP的拨号。
• LSP的序列号(序列号)用于区分新的和旧的LSP。
• 核对核对表
• P(财产修理):如果装置支持分区修理,所生产的LSP的P值为1。
• ATT（ Attached bits ）：关联位，1-2级，既连着 Level-1 区域，又连着 2级区域,生成的 Level-1 LSP 中 ATT 值为 1 。
• 当值为1时,表示设备超载,只计算产生LSP装置的直接路径,而不是网络其他部分的路线。
• IS 类型（ IS Type ）：二进制值为 01 时，表示 1级1级路由器。二进制值为 11 时，表示 2级2级路由器。

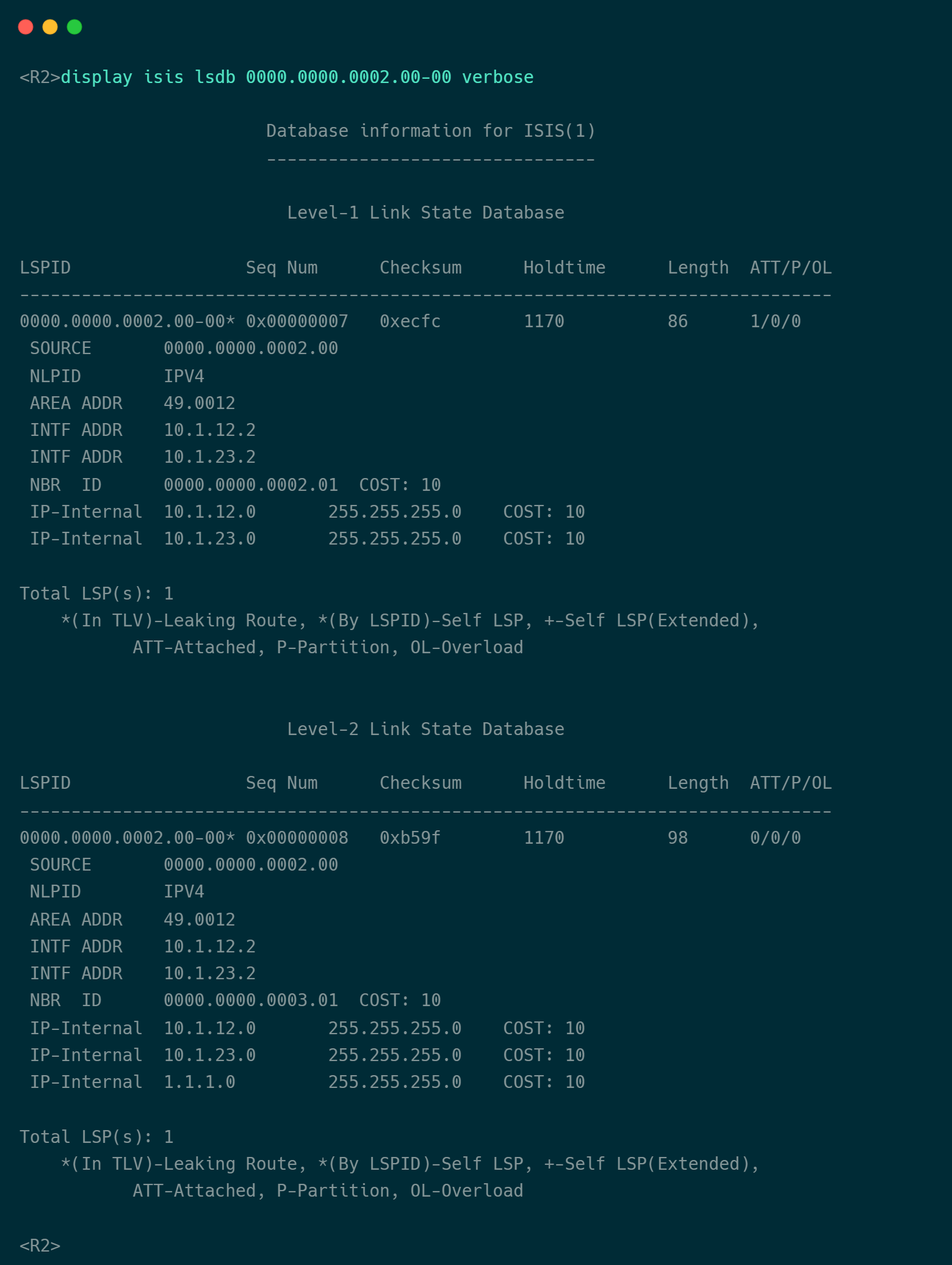

使用display isis lsdb命令加上verbose关键字, 您可以查看 LSP 的信息 。 R2 的输出如下 :

网络类型

ISIS支持两种网络类型:广播(无线电)和点对点(P2P)。根据接口,IS-IS将加密数据链层。确定接口的IS-IS网络类型。当以太网接口打开ISIS时广播是界面类型。当您启用广域网接口时,例如,它类似于PP或HDLC。P2P是网络界面类型。

广播网络类型

广播网络包括:将举行一次综合安全分遣队选举,并将举行一次选举。OSPF的DR是相似的。在广播型接口方面,使用了两套注射用具。二级局域网和二级局域网是二级局域网的两个级别。我该用哪一种PDU?它由设备接口级别决定。广播地址0180-c200-0014是一级局域网二H MAC地址。广播地址0180-c200-0015是二级局域网二H MAC的地址。

CISNP 周期性洪水,确定网络中的所有IS-IS设备都有相同的LSDB。综合安全分遣队综合安全分遣队数据库包括所有综合安全分遣队地方安全分遣队的简要信息。TLV用于装载LSP摘要。同一广播网络中的其他IS-IS设备获得了CSNP,这是互联网的唯一信息来源。与您自己的 LSDB 相比,如果一致，如果一些LSP失踪, 无视这个CSNP。PSNP应派往综合安全分遣队。要求提供综合的《地方采购计划》细节。每个综合安全分遣队传送匹配的LSP。在收到LSP关于其LSDB的更新后,无法关闭临时文件夹:%s。

P2P 网络类型

综合安全分遣队不需要P2P网络投票。使用 P2P IIH, 找到并保持ISIS邻居。默认时，问候信息每10秒发一次建立邻接关系后，开始互动性LSP。收到 LSP 后，确认,使用PSNP。互相通知对方,以获得《劳动力保护方案》。如果一段时候后，另一方扣押了菲律宾国民党。将再次发送LSP。只有当相邻连接建立起来时,CSNP才成立。双方进行一次交互，后面不再发送。在收到刚果国家警察之后,和他自己的LSDB相比这一国家安全制度也被忽视。有几个长者失踪了就向邻居发送 PSNP 要求提供综合的《地方采购计划》细节。

NBMA 网络类型

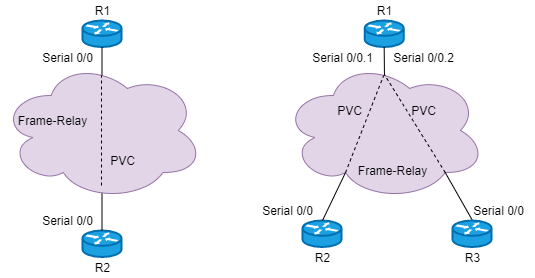

NBMA网络类型没有IS-IS的支持。例如,在框架中继情景中。在接口上,IS-IS只能使用P2P网络类型。不支持切换至广播 。聚氯乙烯用于将框架中继接口与设备连接。如果一个接口要连接到多个设备,要连接到 NBMA 网络, 您必须使用子界面 。当然,这是一个P2P子接口。

DIS 和 伪节点

当IS-IS选择综合安全分遣队(指定一个中间系统)时,综合安全分遣队在局域网上虚拟化一个假点,并建造一个假点LSP时,网络类型是广播。

假点是虚构的物理装置这是DIS生成的虚拟工具局域网装置的LSP只能解释 假点与邻居的关系无需具体说明邻居与其他非假节点的关系。Pseudo-NodeLSP涵盖Pseudo-Node与所有局域网设备邻居之间的关系。根据假节点,LSP可以决定局域网的增长。综合安全分遣队创建错误的 LSP 节点 。Pseudo-node和假名LSP有助于减少LSP的数量。当拓扑发生变化时，此外,洪水中长水项目的数量也有所下降。设备负担自然减轻。

综合安全分遣队将进行一致性检查,以确保在收到周期性洪水时,当地综合安全分遣队和综合安全分遣队能够同步使用CSNP和局域网装置,以确保地方综合安全分遣队与地方综合安全分遣队同步使用。

在总机上,R1、R2、R3和R4公司是属于同一地区的一级设备,需要综合安全分遣队选举,R4和R5通过P2P连接连接,不需要综合安全分遣队选举,不存在假点。

如果 R4 的 GEO0/0 接口设置为综合安全分遣队, R4 创建了假节点和假节点 LSP。 R1 和 R4 的 LSP 以及假节点的 LSP 。

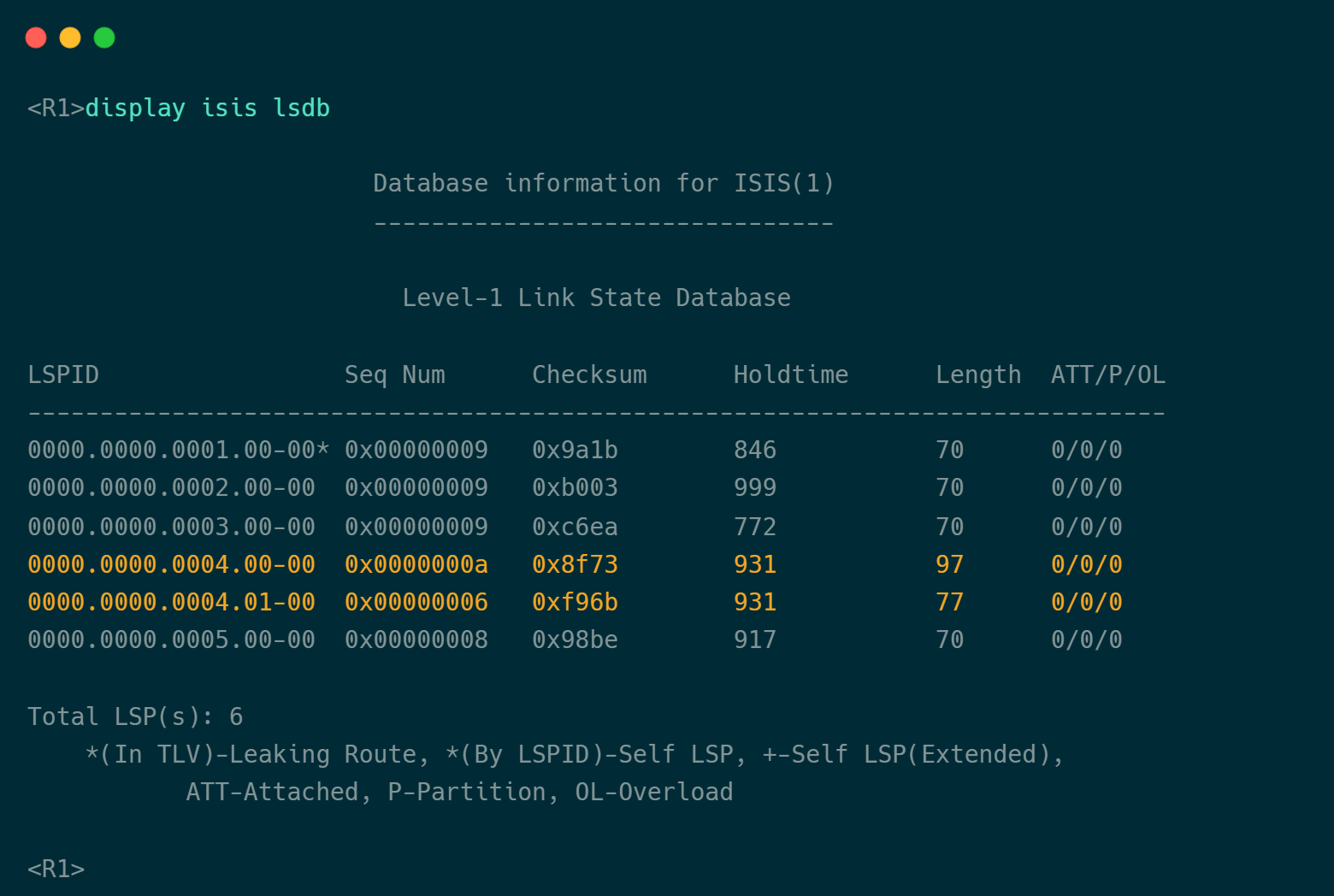

首先见LSDB,因为所有装置都在同一区域,因此LSDB是相同的。 R1display isis lsdb命令查看：

可见的LSP,R4,为每个装置创建两个一级LSP,即LSPID。0000.0000.0004.01-00LSP是综合安全分遣队产生的假节点LSP。

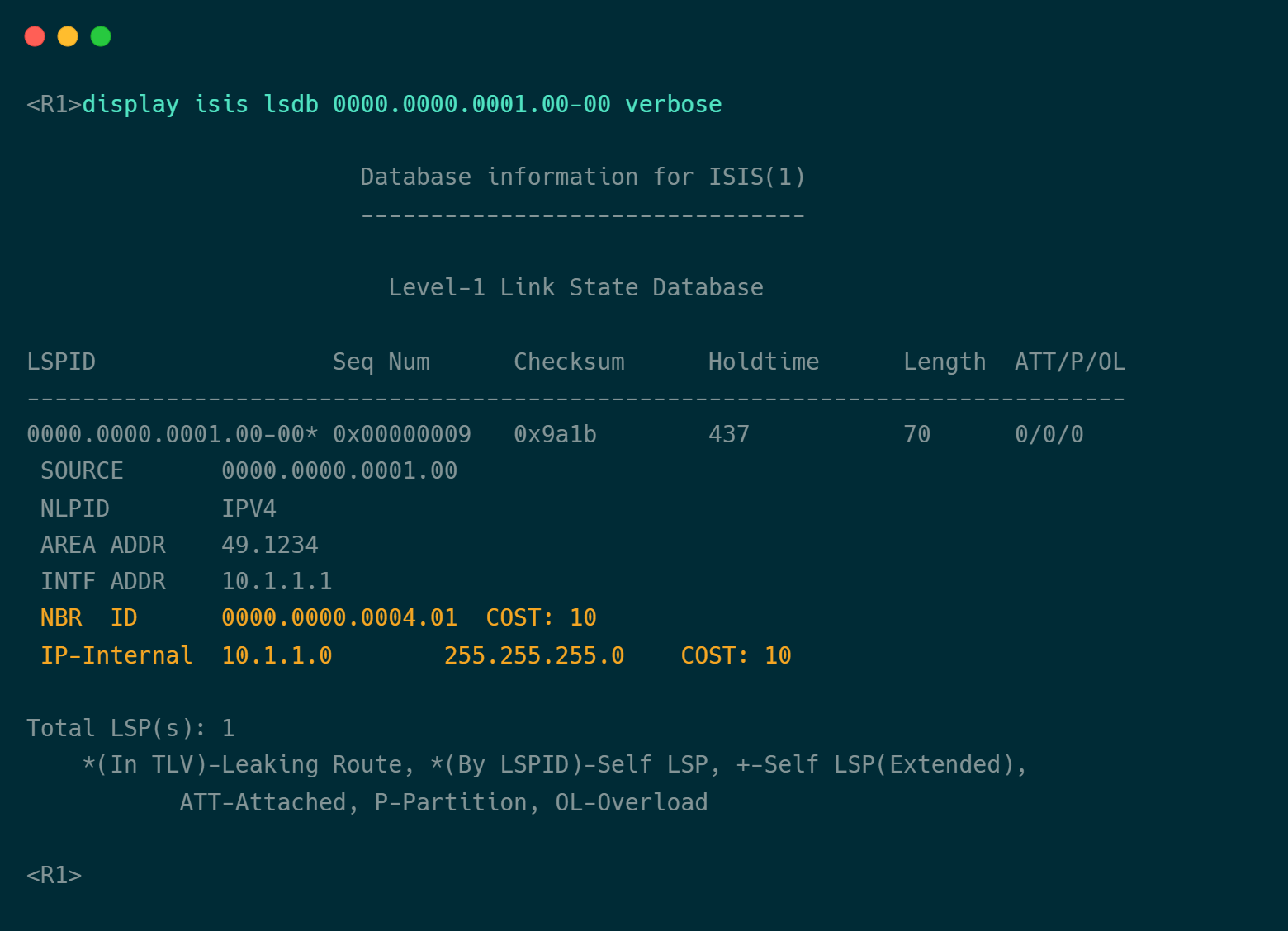

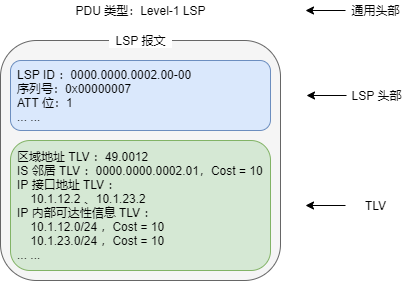

R1生成了以下LSP详细信息:

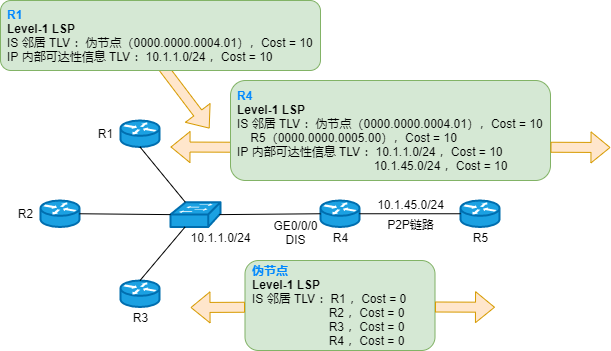

LSP 中的邻居是0000.0000.0004.01，也就是伪节点，此外,还列入了IP第24节。R2和R3都产生一级LSP。实际上，每个路由器将与所有其他路由器组成IS-IS邻里协会。然而,创建的LSP只是代表自己 是一个假点的邻居。

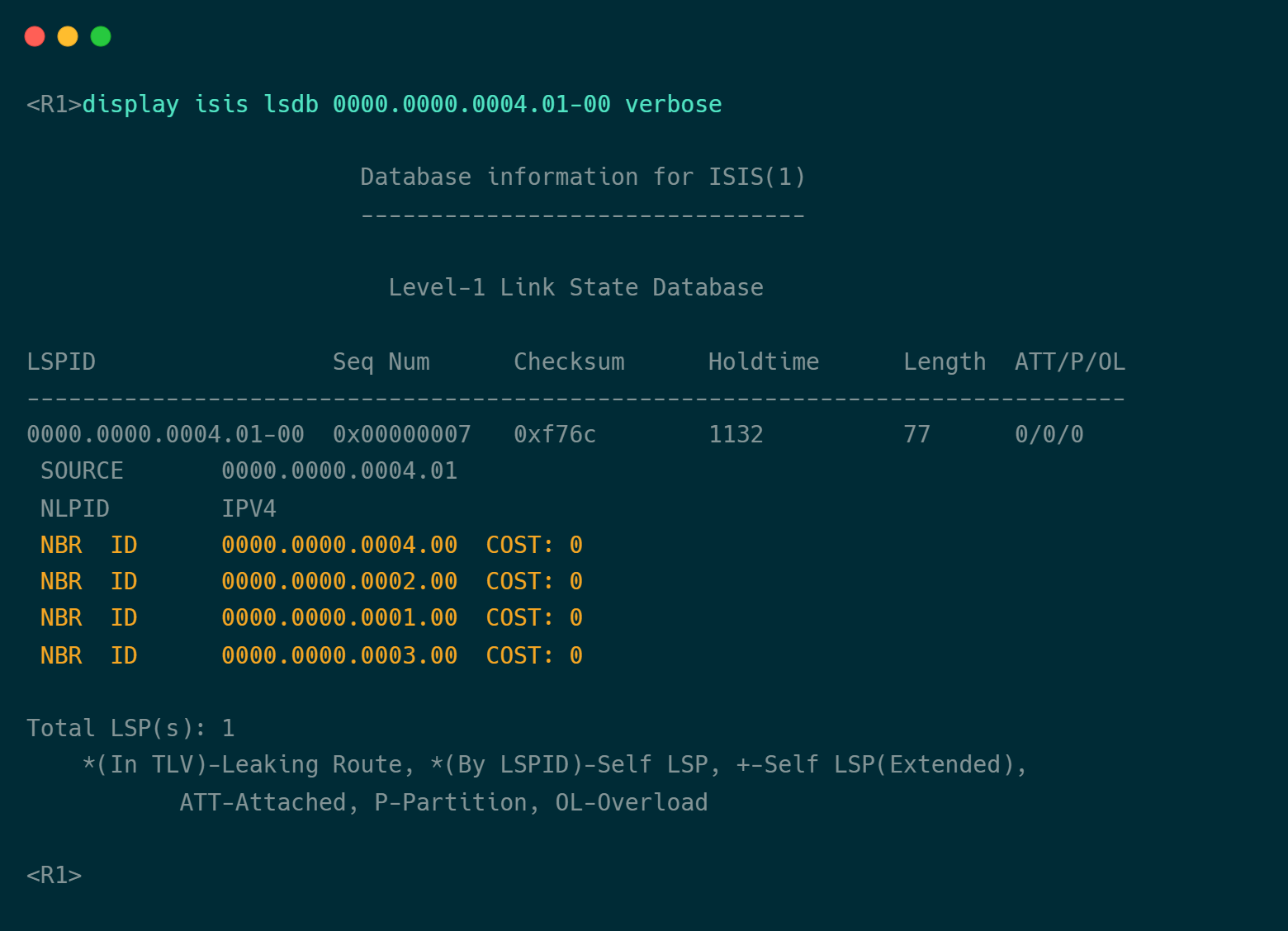

更多假节点LSP的讯息:

随着LSP的泛滥,附近其他装置可能计算局域网的播种。

以下是局域网的选举顺序:

• 综合安全分遣队优先接口设备改名为综合安全分遣队,优先值越高,优先度就越高。
• 如果综合安全分遣队的优先级别相同,MAC地址最多的装置被指定为综合安全分遣队。

注意事项：

• 当IS-IS在一个局域网中部署时,局域网的每台设备都将产生邻里,既有综合安全分遣队设备,也有非DIS设备。
• 在局域网内分别举行的1级和2级综合安全分遣队选举不受干扰,1级综合安全分遣队和2级综合安全分遣队完全可以不使用相同的设备。
• IS-IS没有备份综合安全分遣队,所以当一个失败时,立即选择一个新的。
• 例如,被选入综合安全分遣队的局域网之一增加了一个新的、更优先的装置,将接管综合安全分遣队的工作,成为新的综合安全分遣队。

结尾

从这里可以看出,IS-IS的一些功能与OSF的功能完全相同。如果你以前研究过OSPF, 请再次学习IS-IS; 它是一个小蛋糕, 它表明学习是相互关连的。
