1.UART概述

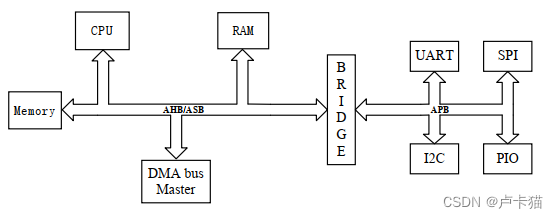

UART(普遍非同步接收-传输)公共汽车协议是辅助通信的典型协议。即时表示不需要额外的时钟来同步数据传输。它只需要两行就可以完成数据的接收和传播(一行接收数据)。一根发送数据)，成本较低，长途、低速通讯

2.帧格式

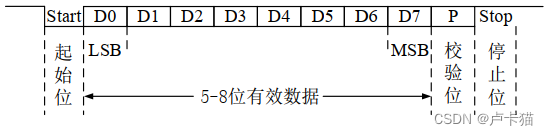

UART框架包括启动、数据、检查和停止信号。数据是连续传送的。
UART 协议传输数据的时间间隔为字符/框架间隔,两个字符之间的间隔可以调整。数据传输的速度由端口速率(即二进制数字每秒)确定。

2.1 起始位
虽然UART是免费的,但公共汽车是高水平的;当数据传输是必要的时,传输一个起始位置,从低水平的“逻辑0”开始。
2.2 数据位
紧接开始后的数据槽可以是5、6、7和8,其中接收者和发送者必须在开始传输之前以一致的方式指定数据槽,否则将发生数据传输错误;数据槽使用低 LSB传递。
2.3 校验位
UART的校准位置在数据位置旁边,以奇异/触觉为基础提供,目的是确保数据通信的安全,事先计划进行核查,然后由接收方和(或)发送方进行数据传输,如果是,检查是不寻常的还是意外的。
什么是奇偶校验？
奇数的核实是传输数据的数量,当然也有偶数的奇数,也就是当我们需要使用检查地点时,通过测试地点将数字转换成奇数的奇数是奇数,而偶数是偶数的偶数是偶数。

• 数据的匹配或处理被称为奇异核查。
• 对数据的不同或算术加以说明。


2.4 停止位
UART 框架作为停止符号, 是在数据位( 没有校准) 和校准位( 有空洞) 之后发送 1-2 比特的逻辑“ 1 ” 。 停止为一位、 1比特 5 比特和两比特。 UART 公交车在停止位完成后是免费的 。

UART 传输和接收逻辑三

UART 发送逻辑 :

• 随着数据被输入与发送端口有关的移动登记册,发送逻辑首先拉下发送端口一级,表明起始位置已经开始。
• 循环后,传送逻辑相继从移动登记册中提取数据,并以低水平电子的形式在发送港显示数据。
• 取决于设置, 逻辑可以包括添加各种玩偶校验和停止比特 。

UART的接收逻辑通常以高比特时钟频率运作,经常是频率的8或16倍。

• 接收逻辑检查接收港每次时钟上升时的信息水平,如果接收港被确定是低水平的供货,并且持续超过半个港口利率信号周期,则被视为已识别第一个信号并开始接收数据。
• 在收到后续数据后,接收逻辑应将其储存在适当的接收方FIFO,并发出信号,表明该系统收集了合法数据。

四.uart 四.uart 模块元件能力

• UART 收/发器
• 支持 5-8 位数据、 1-2 位停止和 1 位玩偶校校
• 超速(超超)错误检测、框架格式错误、玩偶检查结果
• 电压(单位单位计算率)
• 已完成数据接收、完成数据传输和封锁
• 1 级数据缓冲
• 外部一般电路设计、数字和操作内存
