vlan间通信
最后更新：2022-05-12 10:37:19 手机定位技术交流文章
当流浪者不在同一网络段时,他们之间有三种交流方式:多条胳膊路线、单条胳膊路线和三个层次的交流。
1.多臂路由
允许不同的 vlan 主机通过不同的路由器接口传送三层广播,这就需要使用开关和路由器,消耗更多的设备资源。 不同的 vlan 主机通过不同的路由器接口传送三层广播,就需要使用开关和路由器,消耗更多的设备资源。

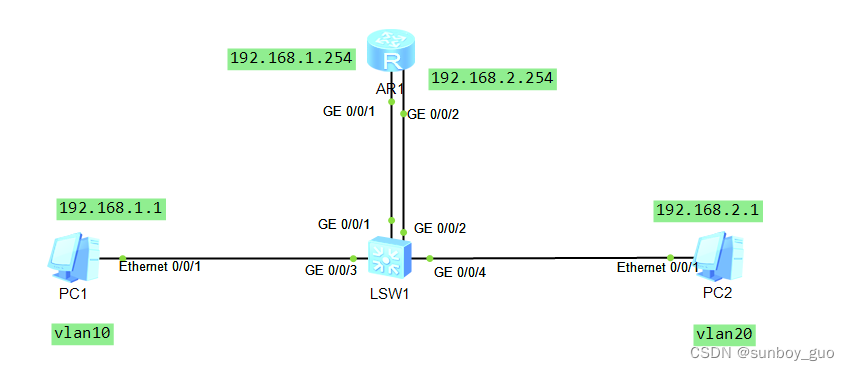

这个故事是我们对2011年巴基斯坦抗争的特别报导的一部分。R1 的 g0/0/1 界面是网关 。这个故事是我们对2011年巴基斯坦抗争的特别报导的一部分。R1 的 g0/ 0/2 界面是网关 。PC1访问PC2，R1负责三层位置和传输。SW1上的 G0/0/3 接口是一个访问接口 。默认vlan10，G0/ 0/4 界面用于访问 。默认vlan20，G0/0/1 接口是一个存取接口 。默认vlan10，访问接口为 G0/0/2 接口。默认vlan20。
原理描述：
一. 在访问PC2时,PC1注意到网关的MAC地址不是同一部分,网关的MAC地址是密封的,发现ARP名单项目,网关没有MAC,而且向MAC发出了ARP请求。
由于这是一个广播包,ARP无线电包到达SW1的G0/0/3接口,制作了MAC地址表,名为vlan10,并淹没了属于vlan10的所有其他港口。
3 SW1 接口 G0/0/1 是一个 vlan10 接口, 用来删除 vlan10 标签并将其传送到 R1 。
4.R1对ARP的答复作出反应,到达SW1G0/0/1接口,带有vlan10标签,以创建MAC地址表,该地址表是G0/0/3接口根据MAC地址表传送的,因为它是单一广播数据。
5 SW1 接口 G0/0/3 将 vlan10 标签从 PC1 中分离出来, 并开始将 ICMP 包封为 SW1 。
第六,由于是单一广播数据,ICCMP软件包到达了SW1的G0/0/3接口,并放置了Vlan10标签,该标签是从基于MAC地址列表的G0/0/1接口转发的。
7 SW1 接口 G0/0/1 是 vlan10 的一部分, 因此它提取 vlan10 标签, 并将其交付 R1 。
R1 搜索路径表,由 R1 G0/0/2 接口发送
9.R1向美国退休人员协会申请PC2MAC地址。
10 由于这是一个广播包,ARP电台包件到达了SW1的G0/0/2接口,制作了名为vlan20的MAC地址表,淹没了属于vlan20的所有其他港口。
十一. SW1 G0/0/4 接口是 vlan20 的一部分, 它删除了 vlan20 标签, 并将其传送到 PC2 。
12.PC2答复了ARP的答复,到达SW1的G0/0/4接口,带有vlan20标记,并建造了MAC地址表,该接口是G0/0/2接口根据MAC地址表转发的,因为该接口是单一广播数据。
13.R1不断加密ISCMPSW1的数据包。
14. 由于是单一广播数据,ICCMP软件包到达了位于SW1的G0/0/2接口,并放置了Vlan20标签,该标签是从基于MAC地址表的G0/0/4接口转发的。
15. 在Vlan20之外,SW1 G0/0/4接口提取Vlan20标签并将其交付给PC2。
16.PC2收到了IPCMP数据包,打开了该数据包,核实了IP地址,并回复了IPCMP分解。
R1配置:
SW1配置：

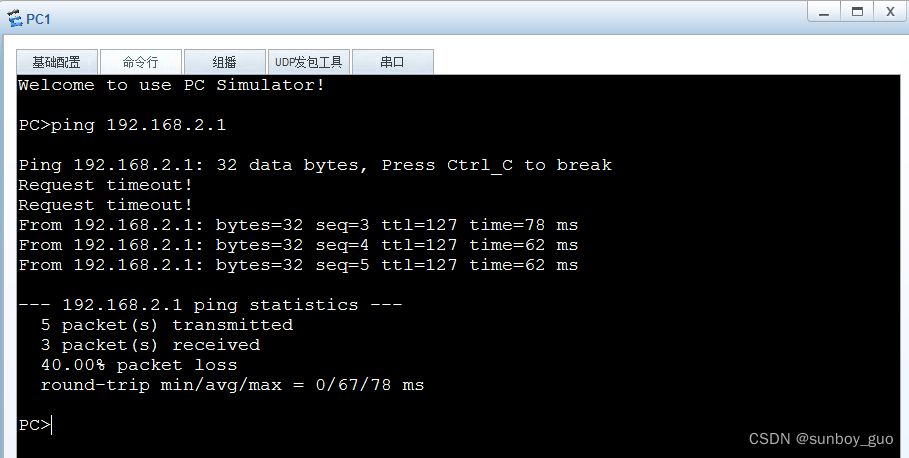

ping测试
2.单臂路由
由于多武器办法消耗太多港口空间,因此,设备港不足。因此,有一种单臂方式。通过物理界面的子界面传输各种 vlan 数据。因为总机和路由器只有一个连接因此,开关和路由器之间的接口应支持多个 vlans。因此,您可以选择混合型或后备箱型。包括trunk 类型选项,因此,路由器接口无法默认识别 vlan 标签 。这就是为什么必须终止 vlan 标签 。同时，默认情况下,子界面不允许 ARP 广播 。因此,我们必须启动ARP。

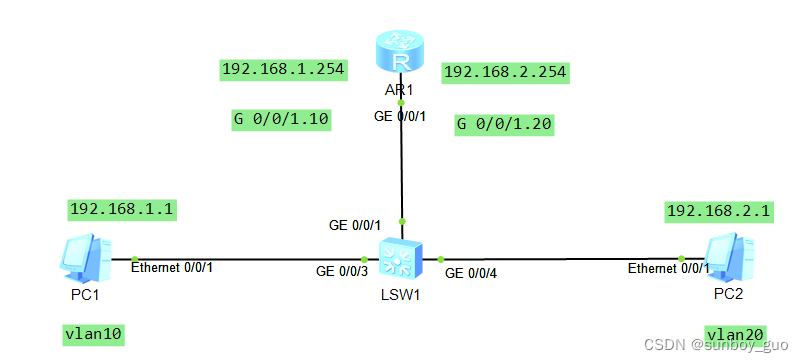

这个故事是我们对2011年巴基斯坦抗争的特别报导的一部分。网关由R1g0/0/1.10次界面组成。这个故事是我们对2011年巴基斯坦抗争的特别报导的一部分。网关由R1g0/0/1.20次界面组成。PC1访问PC2，R1负责三层位置和传输。SW1上的 G0/0/3 接口是一个访问接口 。默认vlan10，G0/ 0/4 界面用于访问 。默认vlan20，G0/ 0/1 界面是一个 Trunk 界面 。允许10和20岁的瓦兰人带着标签通过。R1是用来识别 vlan10 标签的十个子界面之一。要识别 vlan20 标签, R1 是 1. 20 接口 。
原理描述：
一. 在访问PC2时,PC1注意到网关的MAC地址不是同一部分,网关的MAC地址是密封的,发现ARP名单项目,网关没有MAC,而且向MAC发出了ARP请求。
由于这是一个广播包,ARP无线电包到达SW1的G0/0/3接口,制作了MAC地址表,名为vlan10,并淹没了属于vlan10的所有其他港口。
3 SW1 接口 G0/0/1 指定给 vlan10, 类型 Trunk, 并有一个 R1 的标签通行证 。
四个 R1 子端接口接收了 vlan10 数据, 并切断了 vlan10 标签 。
FiveR1回应美国退休人员协会的一项请求,与Vlan10标签进行次级接口,到达SW1的G0/0/1接口,通过标签,并建造MAC地址表,该地址表由基于MAC地址列表的G0/0/3接口发送,因为它是单发数据。
第六,SW1接口G0/0/3将Vlan10标记从PC1分离出来,然后将ISCMP包封为SW1。
七. 由于是单一广播数据,ICCMP软件包到达了SW1的G0/0/3接口,并放置了Vlan10标签,该标签是从基于MAC地址列表的G0/0/1接口转发的。
8 SW1 接口 G0/0/1 指定给 vlan10, 类型 Trunk, 并有一个 R1 的标签通行证 。
9. R1 子接口从 vlan10 接收数据, 并结束了 vlan10 标签 。
从R1.T20次链接发送出去的 G0/0/1。
11.R1向G0/0/1.2.20G0-0/1.20与vlan20标签的接口提出ARP申请,询问PC2的MAC地址。
12.ARP无线电包抵达SW1的G0/0/1接口,以创建MAC地址表、树干类型、标签通行证和淹没所有其他vlan20港口。
13 SW1 G0/0/4 接口是 vlan20 的一部分, 它提取 vlan20 标签, 并将其传送到 PC2 。
14.PC2对ARP的答复作出反应,到达SW1G0/0/4接口,带有vlan20标记,并建造了MAC地址表,这是G0/0/1接口根据MAC地址表发送的,因为它是单一的广播数据。
15.R1继续加密从G0-0/1.20接口传送的与vlan20标记的IPCMP数据包,并将其发送SW1。
16. 由于是单一广播数据,ICCMP软件包达到SW1 G0/0/1接口,Trunk类型,标签通过,从基于MAC地址列表的G0/0/4接口转发。
17, 17. SW1 G0/0/4 接口是 vlan20 的一部分, 它移除了 vlan20 标签, 并将其传送到 PC2 。
PC2收到了IPC数据包,打开了它,核实了IP地址,并回复了IPC分解。
R1配置:
SW1配置：

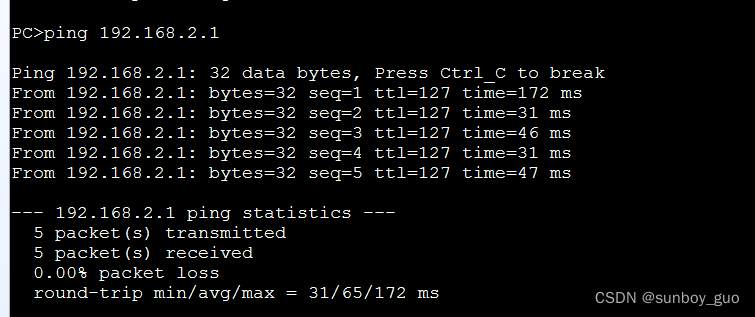

ping测试：
3.vlan间路由
虽然单臂方法克服了港口占用问题,但缺乏关于港口使用情况的信息。但是,仍然需要浪费一个路由器。因此,为了保护更多的资源,Vlan路线可用来在不同的Vlan人之间进行沟通。通过在总机上建立一个逻辑界面,作为Vlan网关," vlan " 充当逻辑界面。逻辑界面由同一河口的所有港口共享。

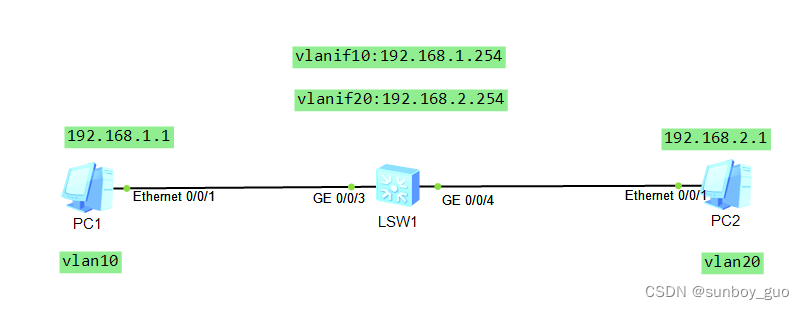

这个故事是我们对2011年巴基斯坦抗争的特别报导的一部分。SW1 vlanif10 逻辑界面作为门户。这个故事是我们对2011年巴基斯坦抗争的特别报导的一部分。SW1 vlanif20 逻辑界面作为门户。PC1访问PC2，使用 SW1 逻辑界面进行地址和转发。SW1上的 G0/0/3 接口是一个访问接口 。默认vlan10，G0/ 0/4 界面用于访问 。默认vlan20，以及 vlanif10 和 vlanif20 的逻辑界面
原理描述：
一. 在访问PC2时,PC1注意到网关的MAC地址不是同一部分,网关的MAC地址是密封的,发现ARP名单项目,网关没有MAC,而且向MAC发出了ARP请求。
2. 由于ARP广播包达到SW1中的 G0/0/3 接口以生成MAC 地址表并标出 vlan10 标签,该信息被传送到 vlanif10 逻辑接口。
在 SW1 上的 vlanif10 逻辑界面可以检测 vlan10 标签上的数据, 对 ARP 回复作出反应, 并根据 MAC 地址列表将原标签传送到 R1 。
四. SW1 接口 G0/0/3 将 vlan10 标记从 PC1 中断开, 并开始将 ICMP 包封为 SW1 。
五. SW1 线路表搜索,与接口 G0/0/4
六. Vlanif20的SW1向PC2的MAC地址提交了ARP申请。
七份PC2答复了ARP对SW1的答复,收到SW1,并将Vlan20标记附在Vlanif20接口上。
8 SW1得到了PC2的MAC地址 并将ICCMP包传送到PC2
SW1配置：

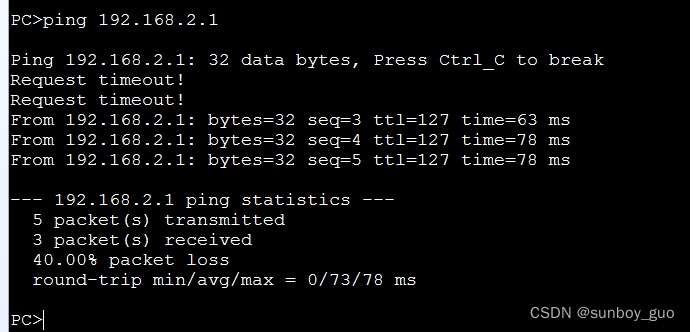

ping测试：
