学习SECS协议

      最后更新：2022-05-12 13:19:07 手机定位技术交流文章

      提示:撰写文章后,可自动生成目录,以及如何创建右侧可访问的帮助页面。

      文章目录

      • 一、SECS到底是什么?
      • 二. 信息议定书
        • 一. 行动和流
        • 2.Message Layout
        • 数据点(数据点)
        • 布局编码
          • 数据项编码如下：
          • 消息布局编码
        • 多个块中的信件( 多条信件)
        • 信件间隔
        • SECS-II共同信息(SECS-II共同信息)
      • 块块转移协议 SECS-I
        • 握握手协议
        • 数据块(数据块)
        • Example of S1F1 / S1F2

      一、SECS到底是什么?

      SECS/GEM是国际半导体设备和材料协会(SEMI)成员制定的连接标准,用于设备和工厂管理系统之间的通信协议。

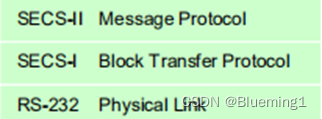

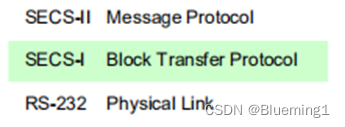

      证监会是三级分层协定:
      其中之一是信息协议协议。
      二. 锁转移协议,通常称为BTP。
      三. 物理连接,物理连接
      在这里插入图片描述

      二. 信息议定书

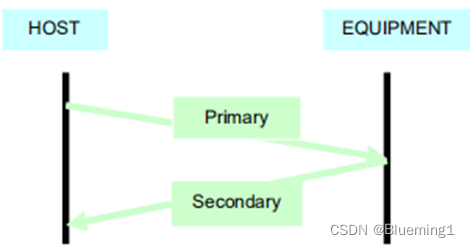

      信件协议( 信件协议) 用于在主机和设备之间发送 SECS- II 信息。 每个 SECS- II 信息都包含一条短信和回信 。
      在这里插入图片描述

      一. 行动和流

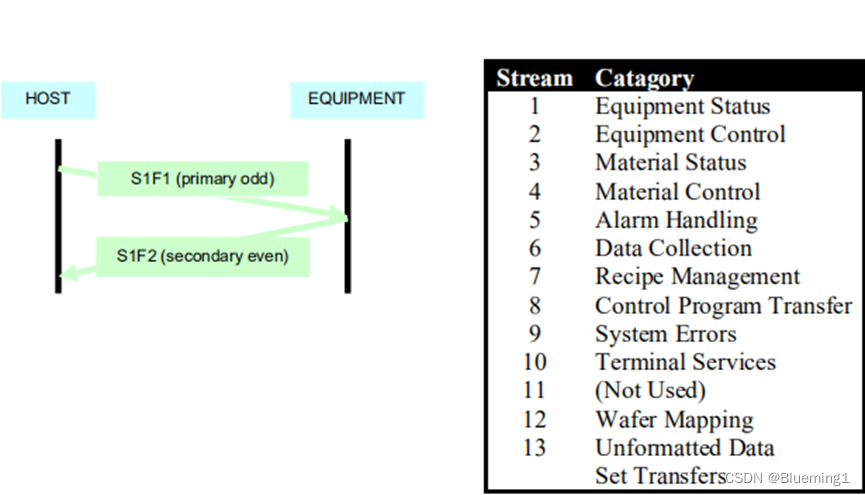

      流与行动是SECSII的两条讯息。每条消息都有一个流( Sx) 值和一个函数( Fy) 值 。行动1写为“S1F1”。串流选择信件类型 。在这一类别中, " 行动 " 是一个具体的信息。在发送信息时,函数总是一个奇数。答案的函数值大于发送信息的偶数 。
      在这里插入图片描述

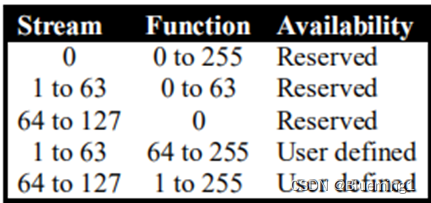

      有某些保留和用户定义的溪流和行动变量。
      在这里插入图片描述
      作为对解雇通知的答复,每份零号文件都有不同的含义。

      2.Message Layout

      信件布局指定所有 SECS- II 信件数据元素 。

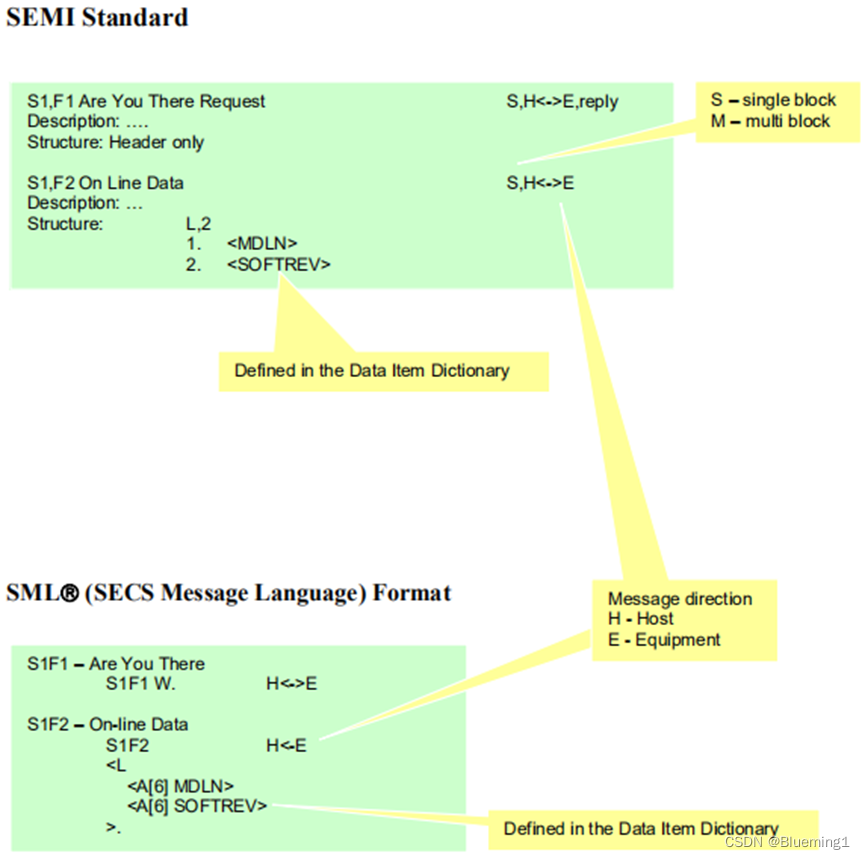

      在这里插入图片描述SECS接口供应器通常提供界面手册,解释SECS信息及其结构,也可以提供数据词典,以具体说明信息内容。
      许多协议可以用来理解SECS-II的信息。
      在这里插入图片描述

      数据点(数据点)

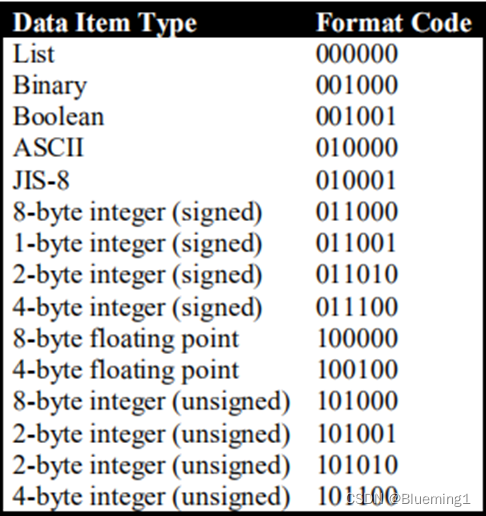

      格式代码决定数据项。 下表包含所有可想象的数据项及其格式代码。 格式代码由 6 位元指定 。 注: 列表数据项用于包含更多数据项, 列表可包括列表 。
      在这里插入图片描述

      布局编码

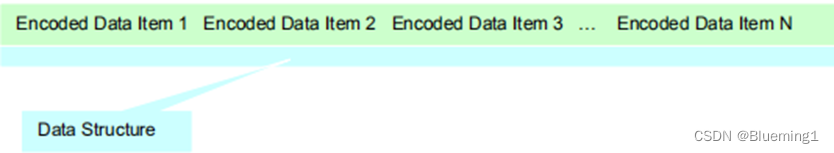

      在发送 SECS- II 信件之前,必须先对布局进行编码。 信件布局中的每一数据项都作为数据结构的一部分进行编码。 继续此程序, 直到布局中的所有数据项都编码完毕。 数据结构是使用 SECS- I 协议交付的 。
      在这里插入图片描述

      数据项编码如下：

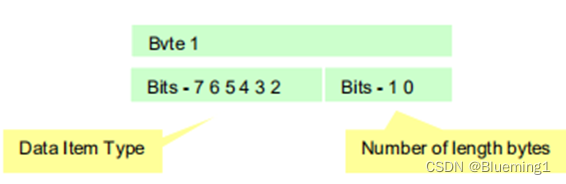

      编码数据项的第一个字节提供了数据项格式代码和数据项数量字节。格式代码 2至7, 字节0至1。
      在这里插入图片描述

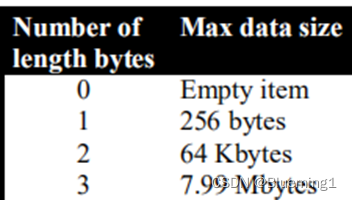

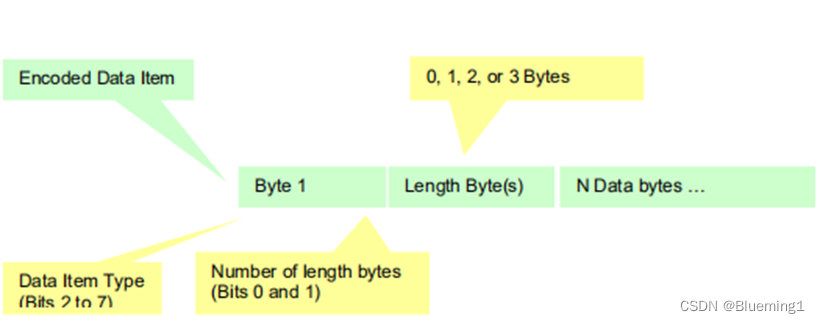

      下一个零、一、二和三个字节代表数据长度。例如,如果数据为1,00字节长,则需要两个字节(03E8)。
      在这里插入图片描述
      以下 n 数据包含数据元素的信息。
      在这里插入图片描述

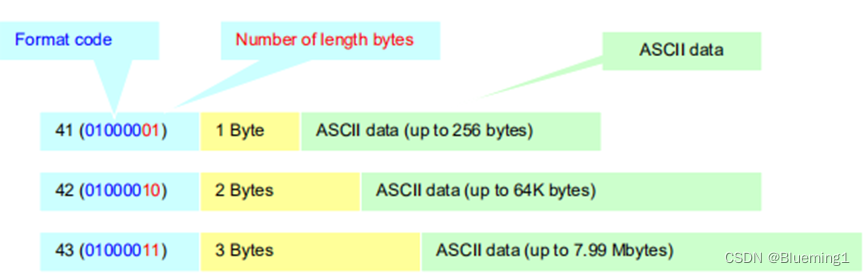

      以下说明ASCII数据项是如何编码的,视数据字节的数量而定,可能需要0、1、2或3个字节,以表示数据字节的总数。
      Format code 0100 00------ASCII
      在这里插入图片描述

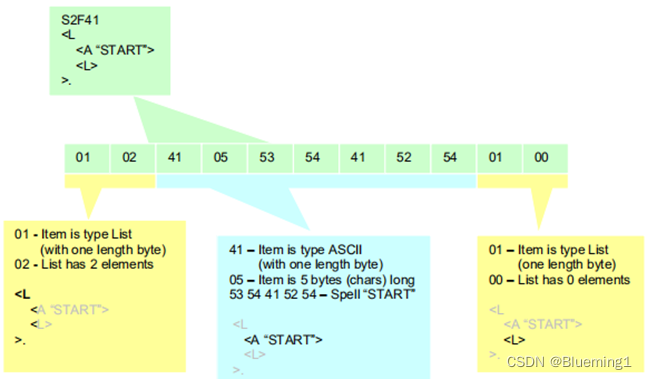

      消息布局编码

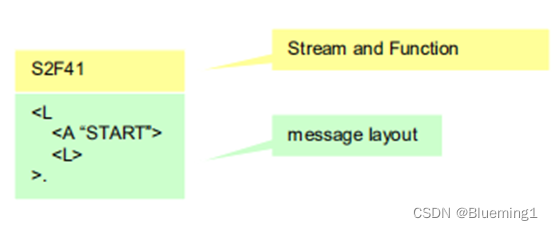

      以下是 SECS- II 信件布局是如何编码的 。 注意在此示例中仅将信件布局编码, 而不是串流和动作。 所有数据均以文本格式显示 :
      在这里插入图片描述

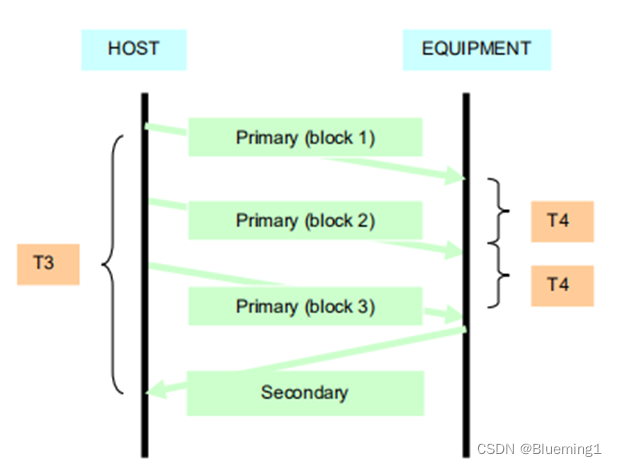

      多个块中的信件( 多条信件)

      由于SECS-I协议中的数据大小限制,SECS-II编码电文(数据结构)在一段时间内可能无法传送,因此,SECS-II编码电文被分成小部分,一次传送到一个区块,称为多条电文。
      SECS-II代码的最大信息大小为每个SECS-I信息块244 x 32767字节。

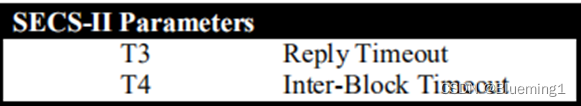

      SECS-II Parameters
      在这里插入图片描述在这里插入图片描述

      信件间隔

      这涉及同时处理许多信息。 单个传输传递一个重要信息, 并获得可选响应。 传输在等待响应时“ 打开” 。 interlacing 指的是同时拥有多个“ 打开” 传输的功能, 同时处理许多信息。 单个传输传输传递一个重要信息, 并接收一个可选响应。 传输在等待响应时“ 打开” 。 调用指的是拥有多个“ 打开” 传输的能力 。

      SECS-II共同信息(SECS-II共同信息)

      下文提供了第二SECS-II经常发来的信息清单。
      第一个连接设备初始化时,通常使用第一批电文。

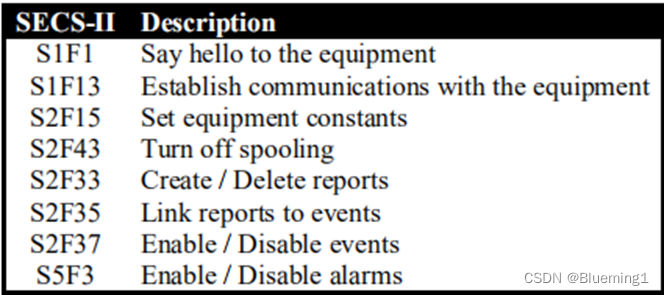

      在这里插入图片描述以下列出的信息用于公式选择、远程启动、水晶圆选择等等。
      在这里插入图片描述

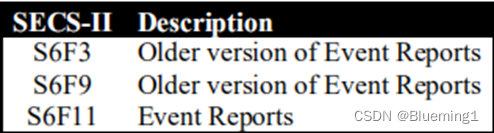

      这是数据收集信息。
      在这里插入图片描述
      S5F1,处理设备报警器
      当设备在前一条电文中发现问题时, 它会发送 S9 。

      块块转移协议 SECS-I

      在这里插入图片描述
      主电或回声电文可能需要许多传输(多发电文) manyransfer 议定书可能需要许多传输(多发电文) 用来确定通信方向和提供电文发送环境。主电或回波电文可能需要许多传输(多发电文)。

      握握手协议

      主机和设备之间的字节交换决定了握手顺序。

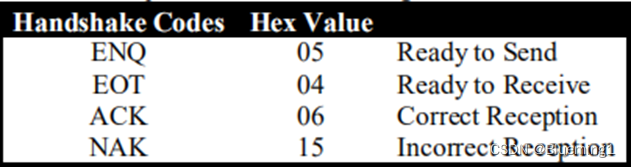

      握手代码 - 4个握手代码,用于控制数据流动的区块传输协议。
      在这里插入图片描述

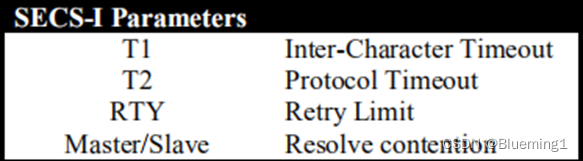

      SECS-I参数 -- -- 用于具体说明若干制约因素,以便达成集团转让协议:
      在这里插入图片描述
      收到第一个字符后,字符之间会发生 T1 区块数据接收超时。

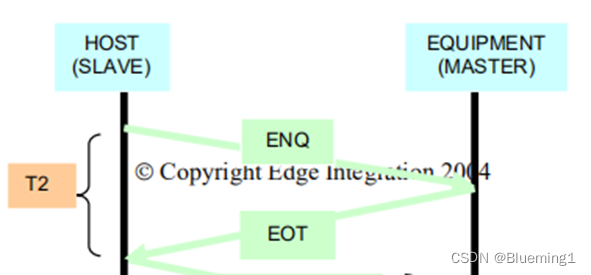

      T2- Send ENQ 等待 EOT 超时

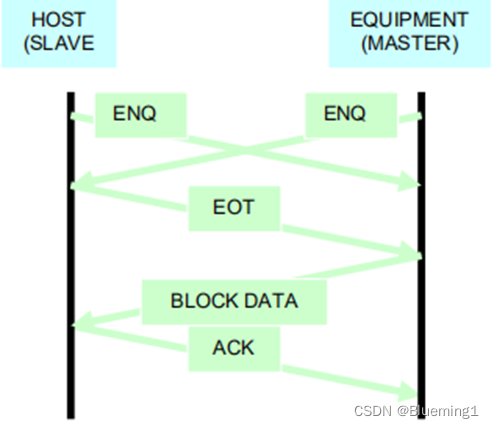

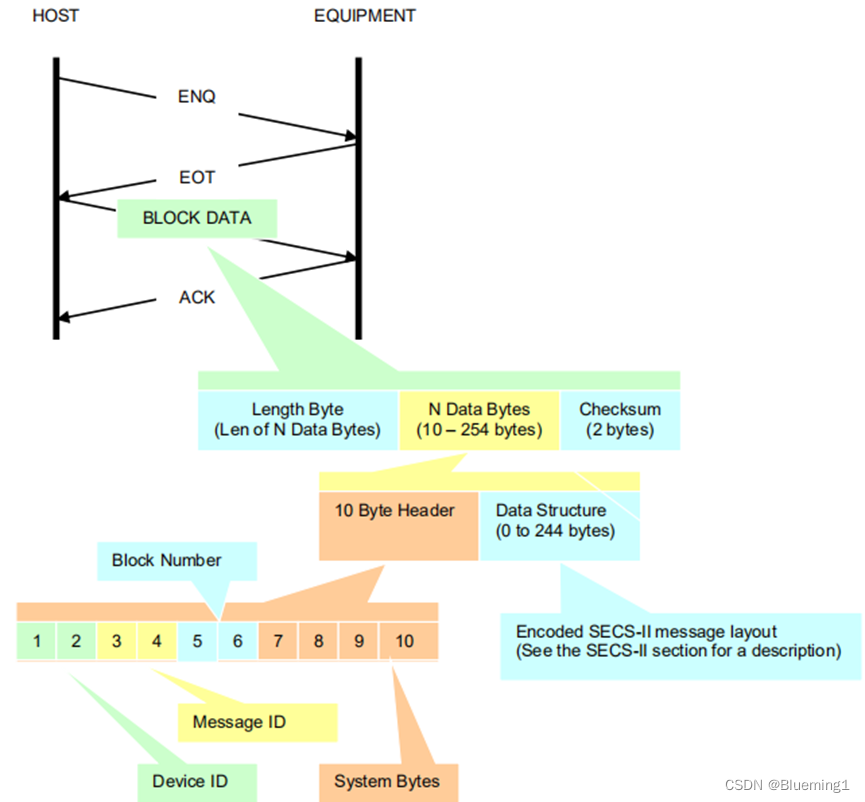

      以下图表描述了博克传输协议期间使用的握手代码,以及T1和T2超时,可能还有NAK:
      在这里插入图片描述
      RTY - 此选项指定启动区块传输的次数( 开始使用 ENQ 传输)。 如果收到NAK( 或其他协议错误), 则修改 RTY 值, 并重新尝试区块传输 。
      用于解决冲突的硕士/奴隶,竞争涉及主机和试图交流的装置。
      在这里插入图片描述

      数据块(数据块)

      单块或数条电文中的数据部分称为区块数据。它包括一个长度字节、N数据字节和一个双字节检查总和。
      在这里插入图片描述
      这一数字不包括一个两倍核对总和,其数值在10至254字节之间。
      NData Bytes - 是信息区块的数据 。它有一个10字节信头和信息数据。面积在10至254字节之间。N字节的大小最小(头仅10字节)。最大大小为254。
      信件数据 - 是信件的数据。 它包含全部或部分代码 SECS- II (如果发送了数条消息)。
      10字节报头
      每个信件都有标题。 信头用于定义块数据中包含的数据。 它包括设备 ID、 信件 ID、 区块号、 系统字节, 以及其他关键指示 。

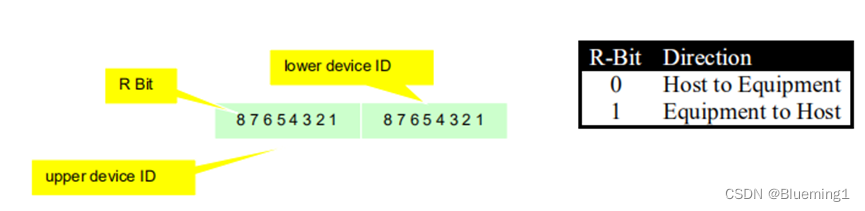

      设备 ID -head 字节 1 和 2 是设备 ID 。 Byte 1 是设备 ID 8 位高, 2 是设备 ID 8 位低 。 Byte 1 处于反向位置( R- 位 ) 。
      在这里插入图片描述

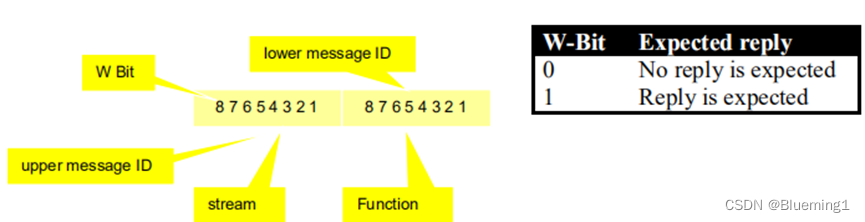

      信件 ID 代号为 3 和 4 字节, 代号为 ID 头 。信件 ID 的位数为 8 位高, 位数 1 。底部 8 位信件代号为 Byte 2 。信息代号等候位置( W-bit) 位于字节 1 中 。W的发件人正在等待主电文的发件人回复
      在这里插入图片描述

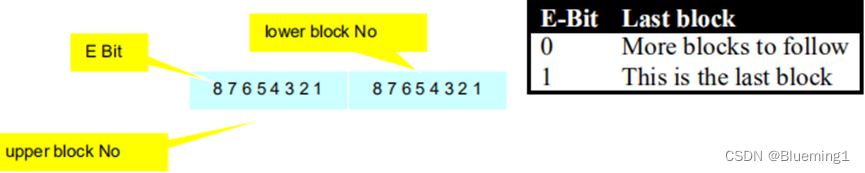

      区块编号以字节 5 和 6 表示。字节1是一个8比特高的区块号码。字节 2 是区块号中的第八字节 。端口(E-bit)位于字节1的顶端。根据E的说法,这是最后的信息。
      在这里插入图片描述

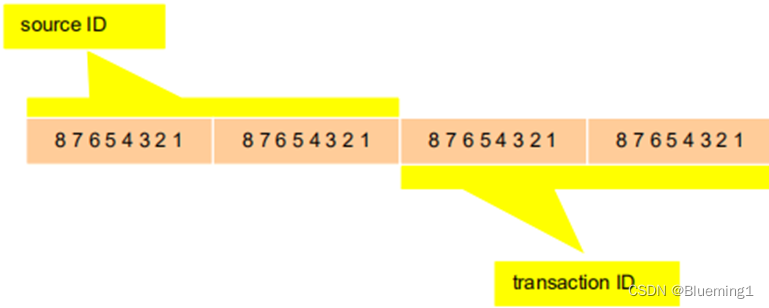

      系统字节 - 页面的最后四个字节是系统字节 。左边的两个字节代表源编号,转换代号由右侧的两个字节表示。源码识别信息发件人的发件人并用于消息路由。这个项目是我们人权观察社特别报道的一部分。这是发出的每条信息中唯一的一条。使用相同的系统在相应的回答中显示主电文 。
      Bytes。
      在这里插入图片描述

      Example of S1F1 / S1F2

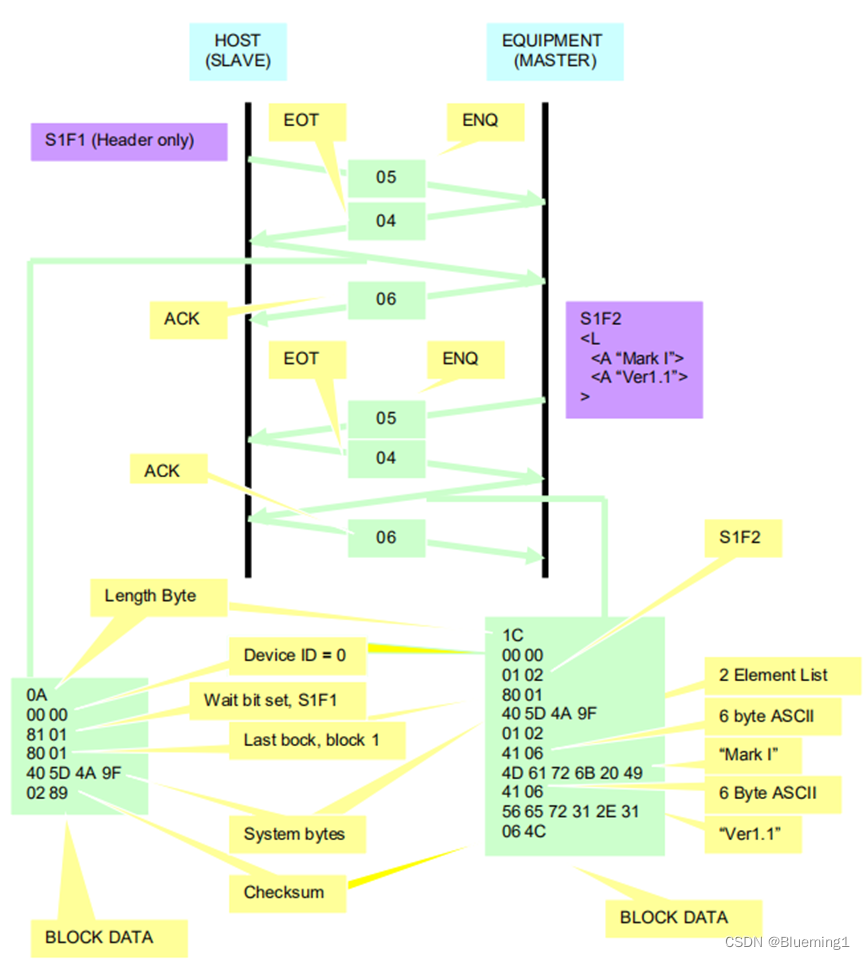

      当发送主信息并获得二次响应时所传送的字节显示在下面。 这不是什么意外。 主机发送了 S1F1, 设备以 S1F2 响应 。
      在这里插入图片描述

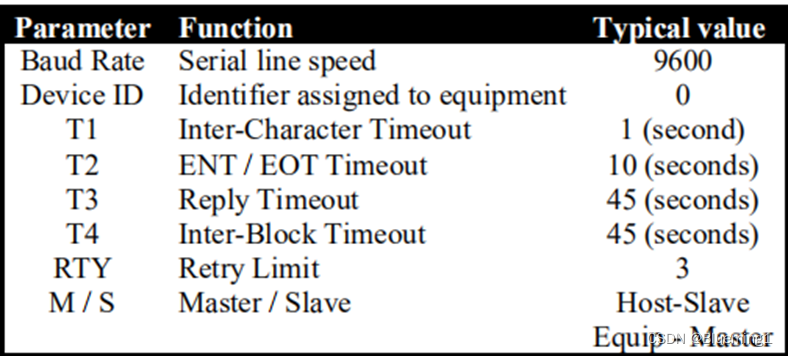

      Typical SECS Protocol Parameters
      下文概述了一套SECS-I/SECS-II协议的参数以及一些典型值。
      在这里插入图片描述
