试验4包括总机TRUNK嘴口和单臂路由试验。

一、实验目的

了解总机VLAN的运作基础;

了解总机TRUNK的运行情况;

3. 单臂路线设置办法;

二. 实验网络的地形

1. 与开关VLAN装置的实验

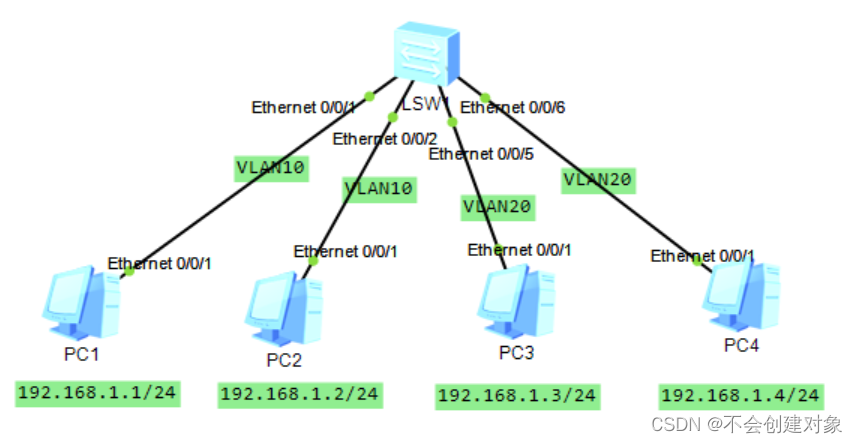

(1) 最上层结构的一个例子,即PC0、PC1、PC2和PC3连接总机1,2,5,5,6个港口。

2) 配置个人计算机的 IP 地址(开关不分割 VLAN),以测试个人计算机的连通性和调查实验结果的原因;

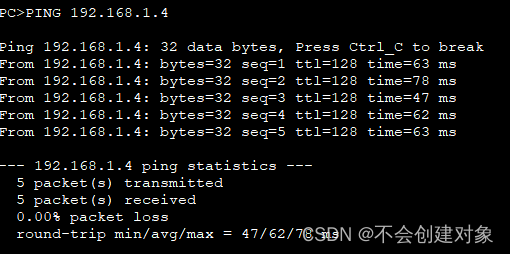

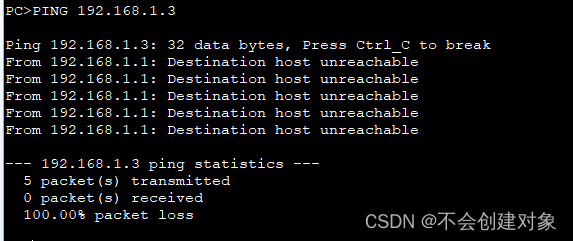

四台个人电脑可以相互交流,因为开关没有将VLAN分开,它们都处于默认的VLAN。

实验结果原因：

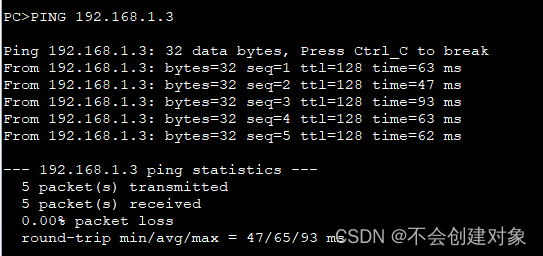

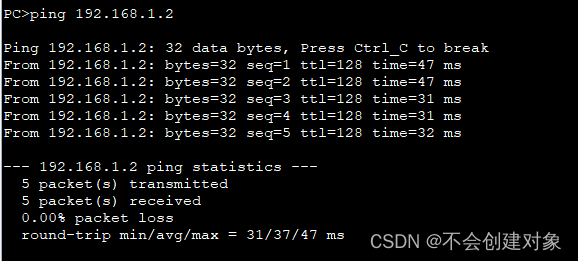

一. PC1和PC2可以进入,因为两个港口都是VLAN10的一部分,两台机器通过总机连接。

PC3和PC4可以进入,因为两个港口都是VLAN20的一部分,两台机器通过总机连接。

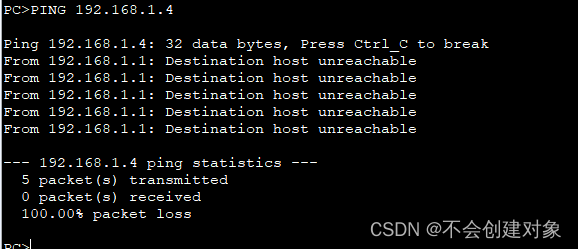

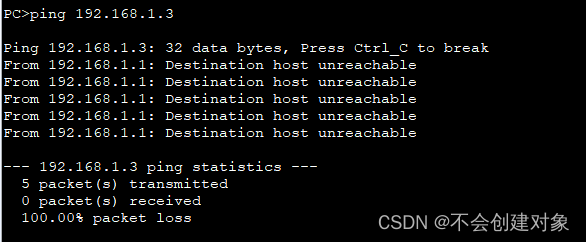

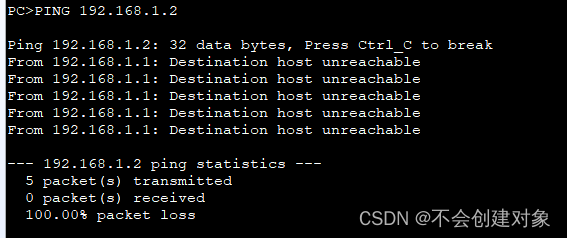

3个PC1和PC2无法进入PC4或PC3,因为它们的港口属于不同的VLAN,它们的网络没有连接。

2. 试验总机的中继器配置。

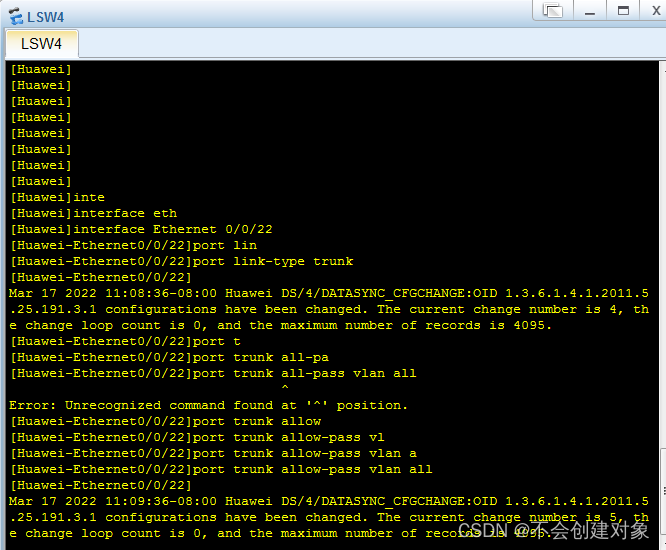

[Huawei]interface ethernet 0/0/22

[Huawei-Ethernet0/0/22]port link-type trunk

[Huawei-Ethernet0/0/22]port trunk allow-pass vlan all

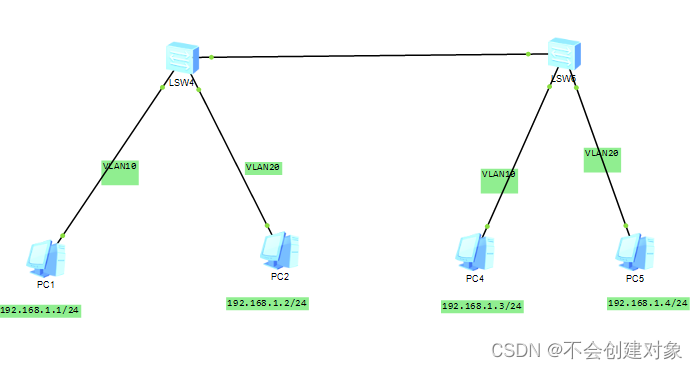

图形用于创建自上而下结构的地图 :

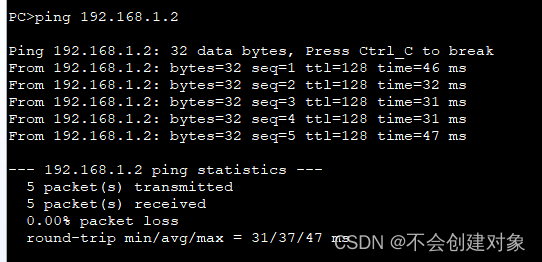

如果 VLAN 不由总机分割, 个人电脑之间的连接会测试 :

实验结果原因：

由于总机端口不分割 VLAN 和总机不分割 VLAN, 四个个人电脑可以相互连接。

三. 在将甚低频局域网隔开(两次交换在02/22号港没有甚低频局域网分部)时进行三离子体切除。

实验结果原因：

由于PC1和PC3的港口分别属于VLAN10, PC2和PC4的港口分别属于VLAN20, 两个交易所的港口在VALN1的默认港口之间没有区别。

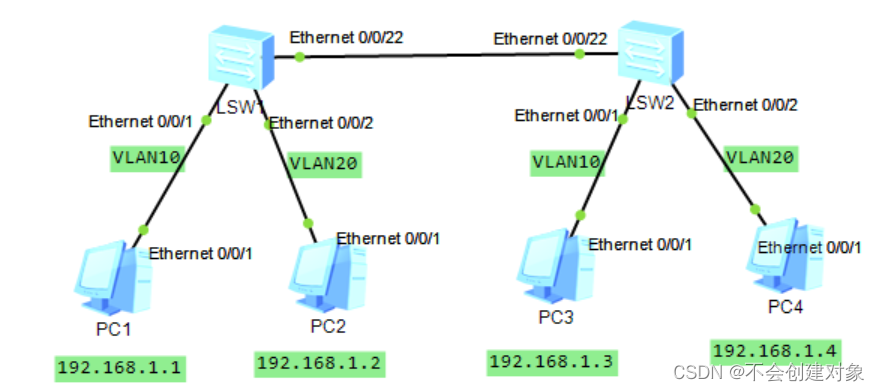

四度延伸个人电脑连通,同时将VLAN在交换点之间进行划分(在10点时有0.22个港口进行两次交换)。

实验结果原因：

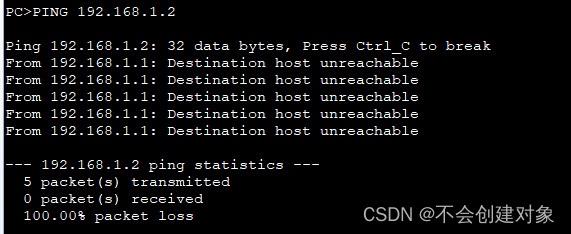

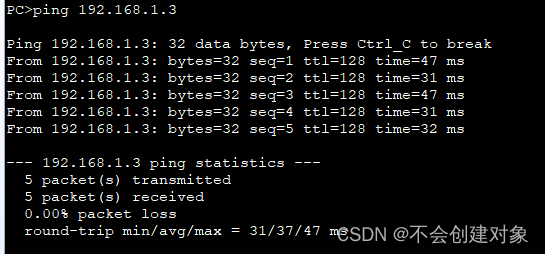

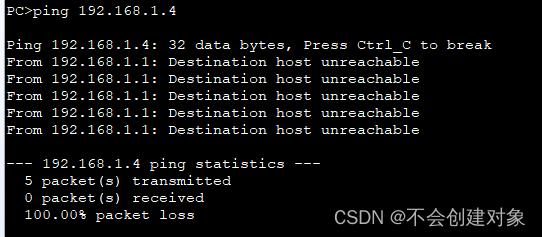

PC1可进入PC3,但PC2和PC4无法与其他两台计算机连接,因为PC1和PC3以及LSW1和LSW2的港口是VLAN10,而PC2和PC4是VLAN20。

5次个人电脑连接,同时将VLAN在交换所之间进行分割(022个港口的20个VLAN,两个交换所的20个VLAN)(两次)。

实验结果原因：

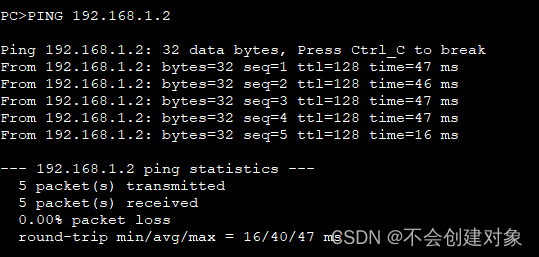

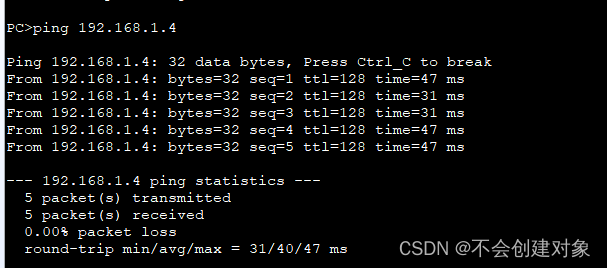

PC2可接入PC4, 但PC1和PC3无法连接到其他三台计算机, 因为PC2、PC4和两个交换台的港口都属于VLAN20, 而PC1和PC3都属于VLAN10。

第六,在将甚低频局域网在交易所之间隔开时,测试个人计算机连接(设为02/22个开关到TRUNK的端口)。

实验结果原因：

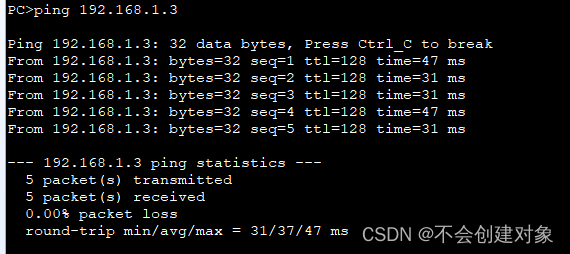

PC1和PC3已连接。这是渡过这一天的唯一办法无法同时连接到另外两台电脑。不允许它们这样做,因为PC2和PC4港口都属于VLAN20。VLAN10分配给PC1和PC3港口。两个总机端口设置为 TRUNK 模式。将港口设为TRUNK港口。然后,该港口将使所有VLAN通信能够畅通无阻。

3．单臂路由实验

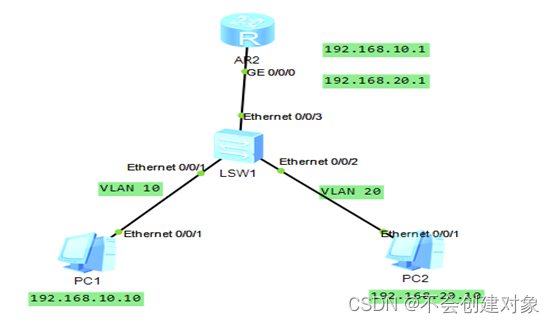

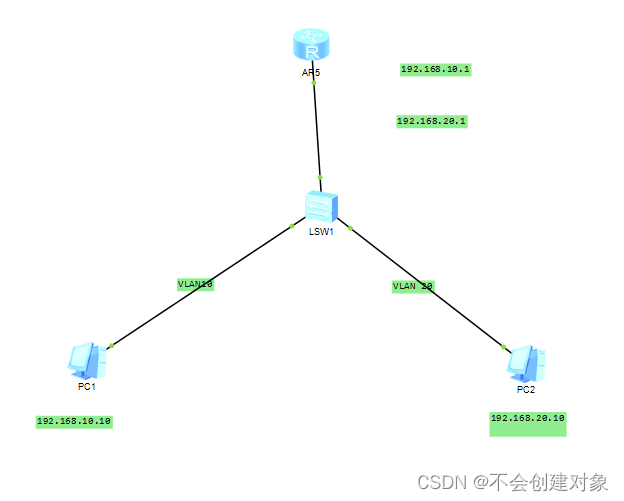

(1) 建造拖车结构图的说明;

1. 设置总机和路由器;

2. 扩大个人计算机机器之间的连通性。

结果：

一. PC1可以是 G0/0,使用路由器的子接口1 连接。因为PC1的港口是VLAN10的一部分G0/ 0 路由器子接口。 一个端口属于 VLAN10 。连接到路由器端口的开关设置为 TRUNK 。将港口设为TRUNK港口。然后,该港口将使所有VLAN通信能够畅通无阻。

二。 PC2 可以是 G0/ 0, 使用路由器的子界面。 有两种连接 。因为PC2的港口是VLAN20的一部分G0/ 0 路由器子接口。 两个港口属于 VLAN20 。连接到路由器端口的开关设置为 TRUNK 。将港口设为TRUNK港口。然后,该港口将使所有VLAN通信能够畅通无阻。

单臂路由实验的 路由器参考配置

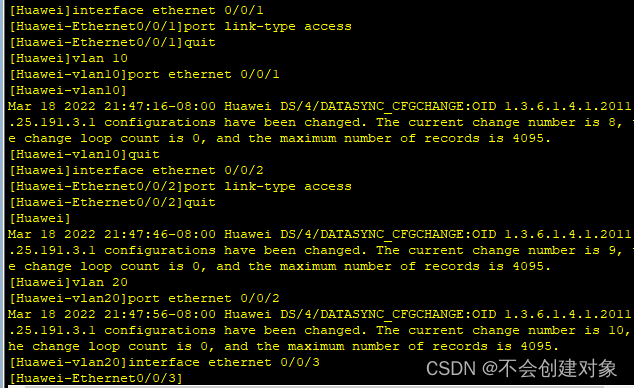

交换机配置：

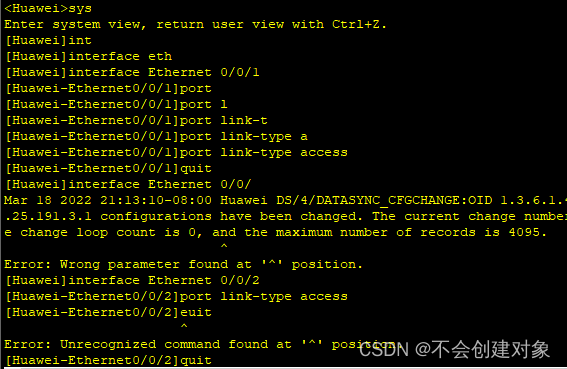

[Huawei]interface ethernet 0/0/1

[Huawei-Ethernet0/0/1]port link-type access

[Huawei-Ethernet0/0/1]quit

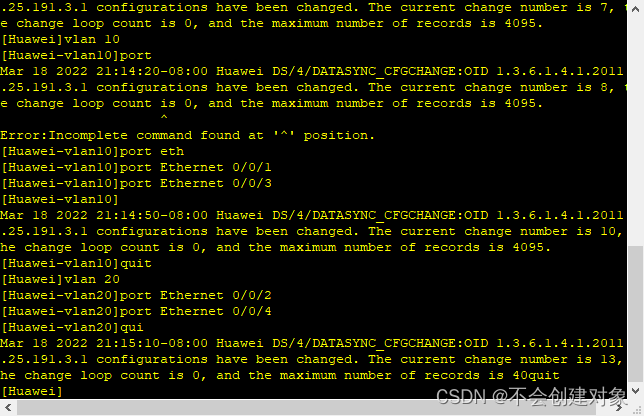

[Huawei]vlan 10

[Huawei-vlan -10]port ethernet 0/0/1

[Huawei-vlan -10]quit

[Huawei]interface ethernet 0/0/2

[Huawei-Ethernet0/0/1]port link-type access

[Huawei-Ethernet0/0/1]quit

[Huawei]vlan 20

[Huawei-vlan -20]port ethernet 0/0/2

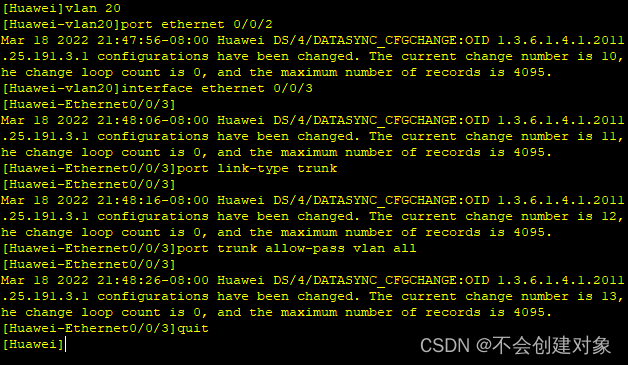

[Huawei]interface ethernet 0/0/3

[Huawei-Ethernet0/0/1]port link-type trunk

[Huawei-Ethernet0/0/1]port trunk allow-pass vlan all

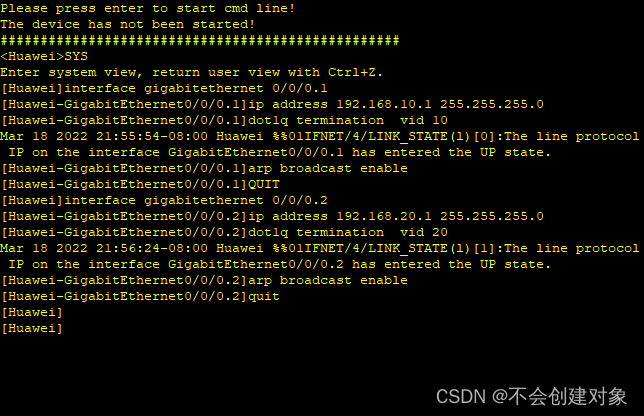

路由器配置：

[Huawei]interface gigabitethernet 0/0/0.1

[Huawei-gigabitethernet 0/0/0.1]ip address 192.168.10.1 255.255.255.0

[Huawei-gigabitethernet 0/0/0.1]dot1q termination  vid 10

[Huawei-gigabitethernet 0/0/0.1]arp broadcast enable

[Huawei-gigabitethernet 0/0/0.1]quit

[Huawei]interface gigabitethernet 0/0/0.2

[Huawei-gigabitethernet 0/0/0.2]ip address 192.168.20.1 255.255.255.0

[Huawei-gigabitethernet 0/0/0.2]dot1q termination  vid 20

[Huawei-gigabitethernet 0/0/0.2]arp broadcast enable
