【交换机/路由器实验】实验一：2进3出端口配置

实验一:三港设置的两个港口
一、 实验目的
1 - 熟悉NetMagic08硬件编程。
2. 基于网络Magic08的实验环境,包括NetMagic08安装和Quartus与NetMagic08之间的互动。
3. 利用Quartus,创造硬件逻辑。
4. 了解FPGA的方案拟订基础
二、 实验内容
1、基础要求：
(1) 在UM_my/UM.v中,创建Verilog模块,使NetMagic08能够发挥两个和三个嘴的基本功能。
2．扩展要求：
(1) 试验内容1完成后,重写在NetMagic08上输入的包件,从两个港口到所有港口;所有包件都装在港口到港口2。
三、 实验环境

1. 1个主机控制节点;1个主机A(连接到2和3);
2. 2根网线；
3. NetMagic08 开发者环境;
4. 16. 利用实验环境和软件配置文件,主机和网络已完全配置完毕。
   四、 实验步骤
   步骤1. 利用Quartus从In2out3目录中打开硬件项目网FPGAmini-2-3.qar。
   步骤2. 在工程中打开 UM.v 文件准备( 用户模块文件) 的文件列表 。

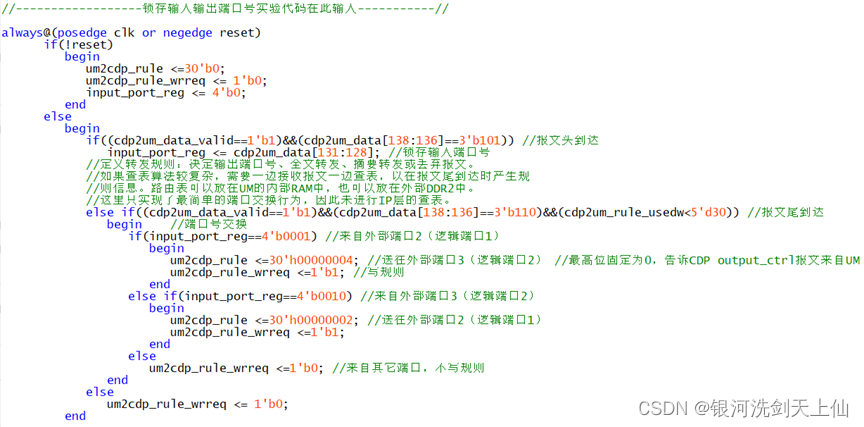

   在 UM. 添加 v 文件的新处理逻辑, 以便完成3 端口 2 的硬件设计, 总是在@ ( 隐蔽裂缝 或隐蔽重置 ) 中完成 。


如果判决说明首先评估输入是否来自2号端口,则内部评估。如果它来自2号港口,将数据传送到3号港口;同样,确定输入数据是否来自3号港口。如果该信息从3号港口运抵,将传送到2号港口,然后传送到2号港口。对于其他情况，我们不转发。

第3步:通过选择编译代码选项,程序完成硬件电路的设计和优化,并创建与项目名称相同的sof文件。
为编制图表,请单击蓝箭头。

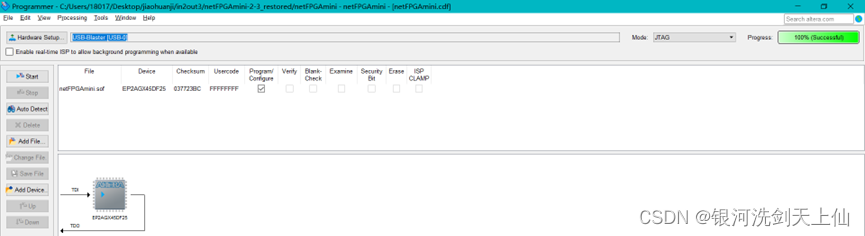

步骤4. 将所需的文件上传到 NetMagic08 进行硬件测试。
