采用动圈式音头，搭载DSP处理芯片，TeslaMic特斯拉麦克风拆解报告
最后更新：2022-05-16 15:15:42 手机定位技术交流文章
音乐是许多年轻人放松和放松的方式之一。随着科技的发展，TWS耳机、 智能音箱 这是在音乐史上首次允许媒体使用麦克风等音频产品作为音乐载体。它以使用无线音频技术为基础。它为用户提供了更方便用户的经验。这是我这辈子第一次见到一位女士快速增长的新时代已经开始。
无线电设备是麦克风(电话)。这是给想唱歌的人的 重要音频产品近期，TeslaMic是该公司第一个无线麦克风产品,这是K相功能 用来补充特斯拉的汽车剧院模型私人移动K组合。随时随地，想唱就唱。
TeslaMic由两个无线麦克风和一个接收器组成。采用了动圈式音头，DSP 工艺芯芯片安装;超心取取器设计U段信号传输，确保连贯一致的信号连接;呼喊技术;麦克风储存在紧凑汽车封闭的隔间内。它仍然有一个清晰可爱的声音 并且可以处理两管的花圈已经开发了一系列音频模型,以改进您的性能,补充10小时的旅程。让我们来看看这个产品的物理设计和拆解报告。
特斯拉·米特斯拉麦克风现已开放。

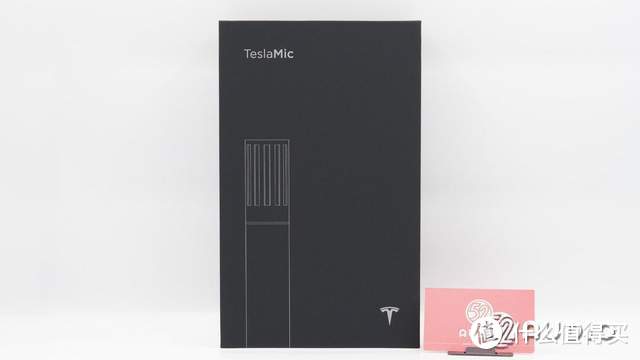

TeslaMic无线麦克风包装是基本和长方形的,只有产品名称、品牌LOGOs和前面打印的麦克风外观的简单图像。

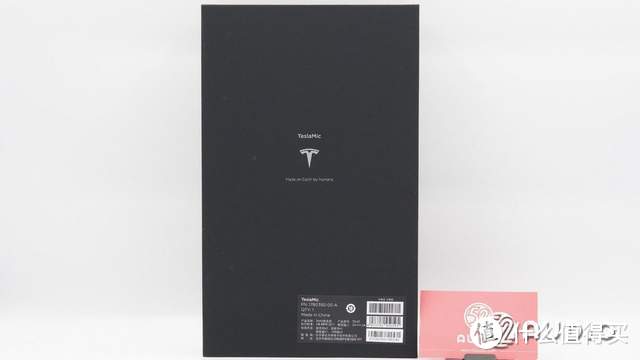

产品名称的背面 和小名LOGO 是由“人类在地球上制造”创造的。

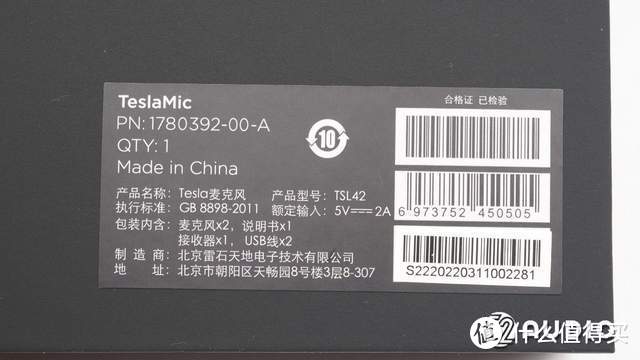

特斯拉微粒子,产品类型:TSL42,评级输入:5V-2A,关于盒子和制造商产品的信息都列入产品标签。

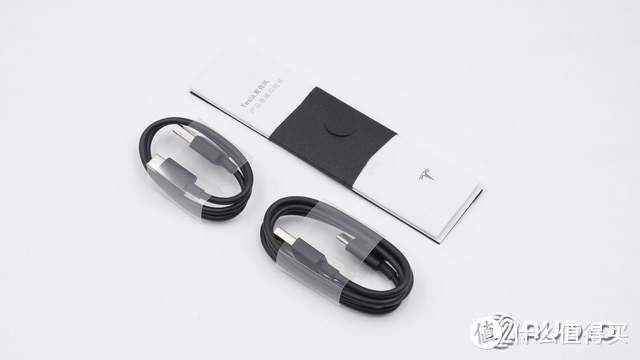

内箱有一个产品信息以及两个充电电缆。

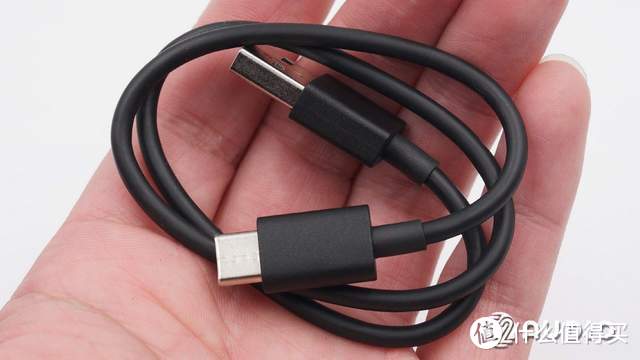

为充电麦克风,补给线使用USB-A至C型链接。

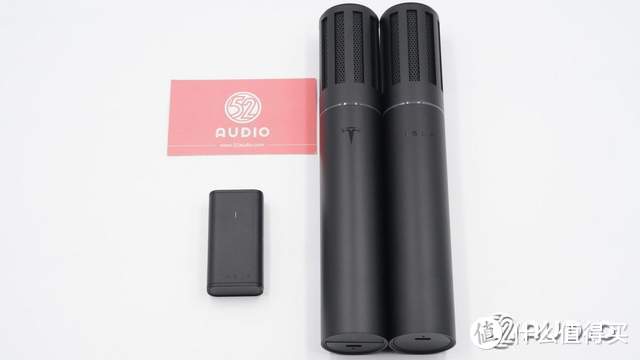

TeslaMic由两个圆柱型无线麦克风和一个接收器组成。

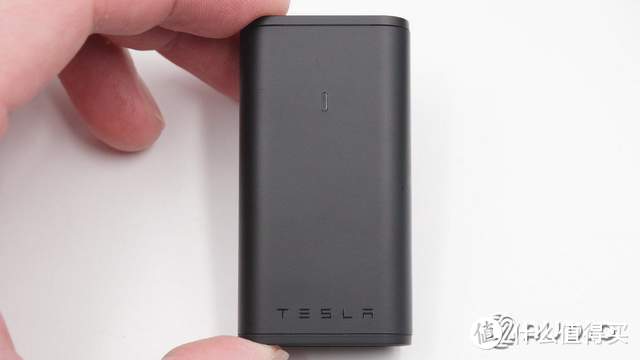

接收器体积小,有灯光和前台TESLA品牌。

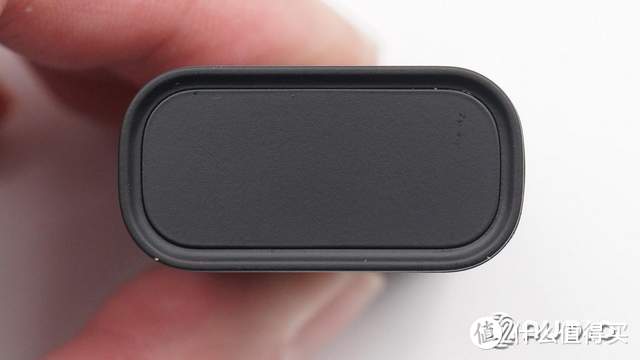

在接收器一端的钉子隐藏固定螺丝。

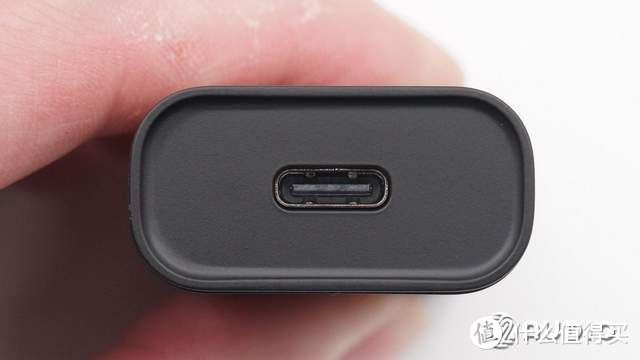

在另一端,增加了一个C型接口,将特斯拉的汽车系统连接起来,便于在大米旗下使用多电视设备。

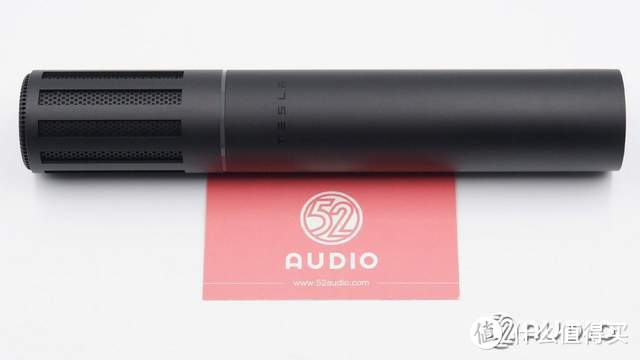

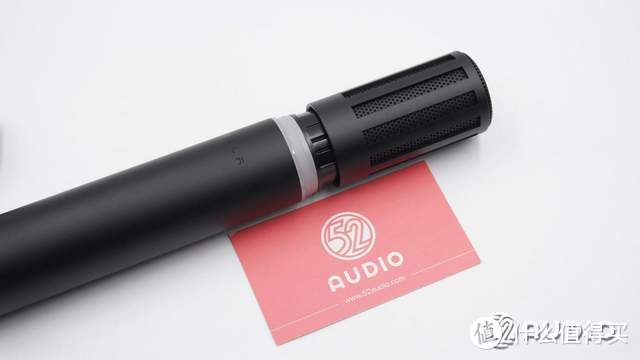

特斯拉米克无线麦克设计、圆柱体形状、深灰色和哑巴

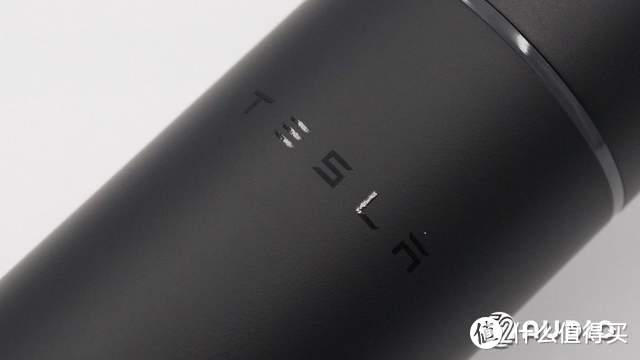

这是一个TESLA品牌 上面面孔多彩

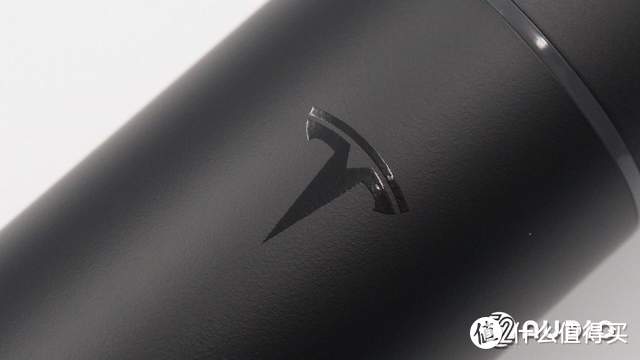

另一边有个特斯拉品牌
特声麦克声响响符号

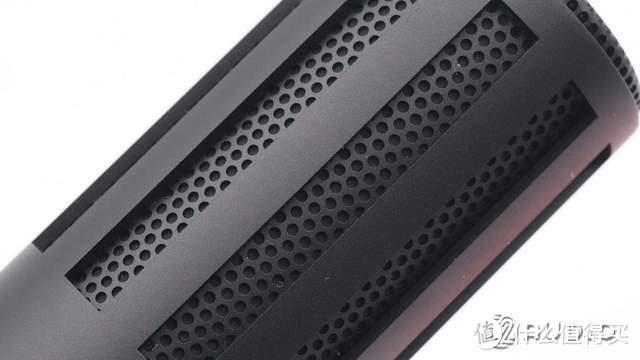

麦克风设计时装有金属门外外壳和金属网内一刀切的金属网面罩。

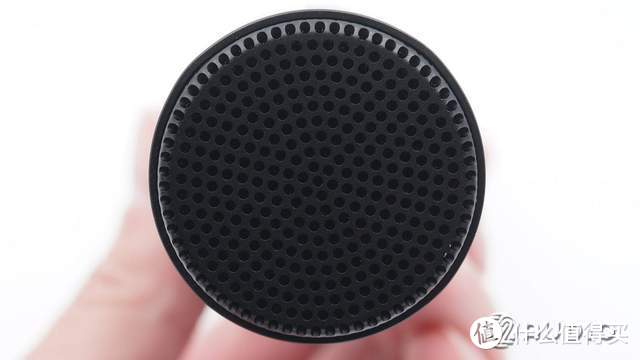

麦克风无线电腔顶部

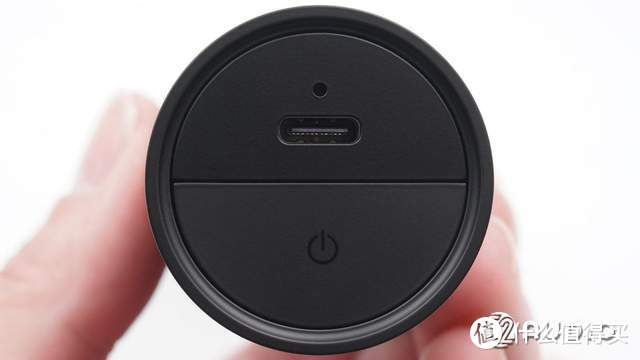

电源控制器、C型充电接口和双管穿刺都位于麦克风底部。

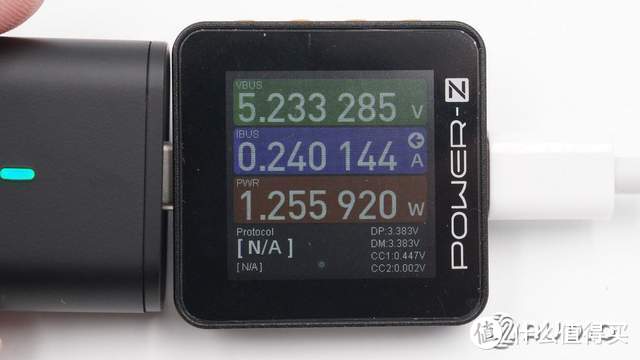

我喜欢使用CHARGERLAB POWER-Z KM002C 对TeslaMictsla麦克风进行有线充电测试,输入功率约为9.17W。
二. Tesla Mictesra麦克风被摧毁。
我们打开盒子后对产品设计有了很好的概念, 所以我们搬到了拆解区, 查看了内部结构配置信息。
无线麦克风拆解
旋转收音孔外壳。

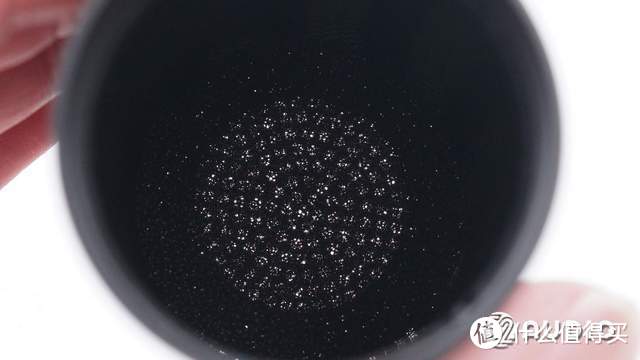

金属呼吸器的内部构造一眼就可以看到,反喷雾海绵覆盖反灰尘入口。
麦克风收集了大楼的清晰图像

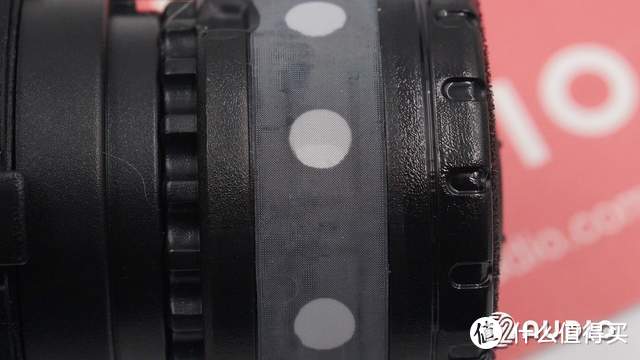

用薄薄的灰尘网防护罩进行检查,防止物品进入音响室,在头部的侧面接收声音。

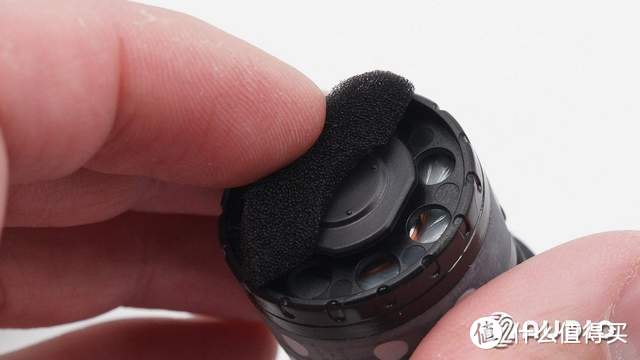

为了减少风声和爆裂声,取声头顶部是定制的,并装满海绵。

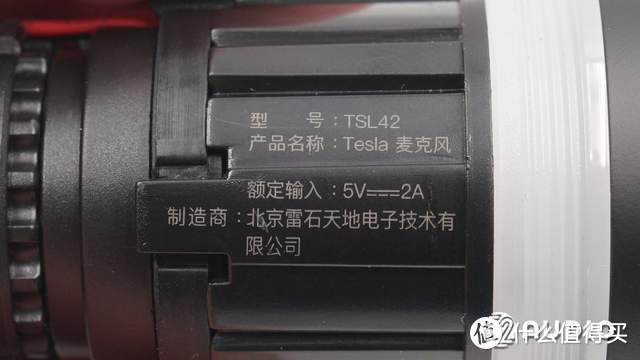

声音采集器的宽度包括一些产品信息,如TSL42模型,产品名称:Tesla麦克风,评级输入:5V-2A,制造商:北京雷天石电子技术有限公司。

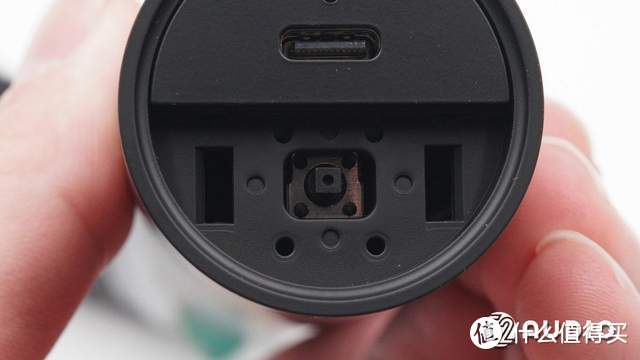

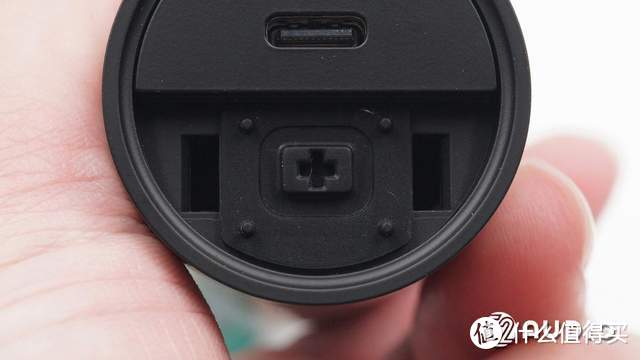

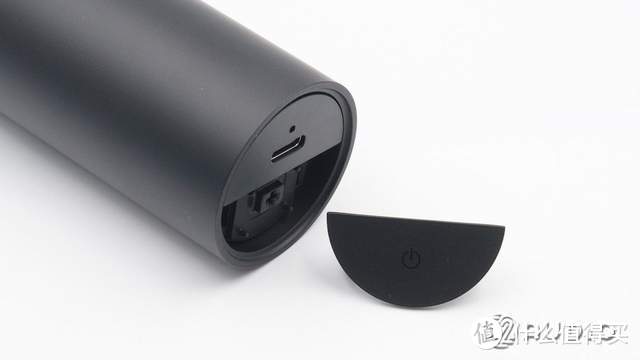

取消密钥盖以显示带有后键按钮的固定电源开关 。

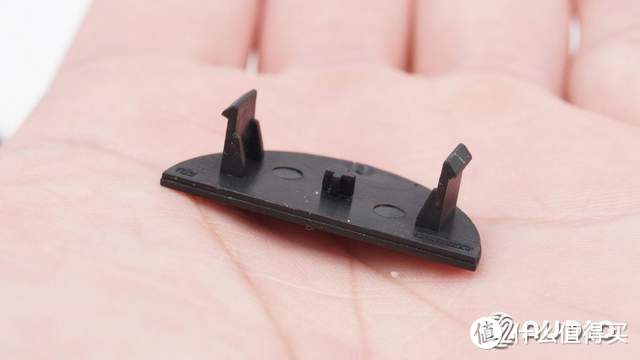

键帽内侧结构一览。

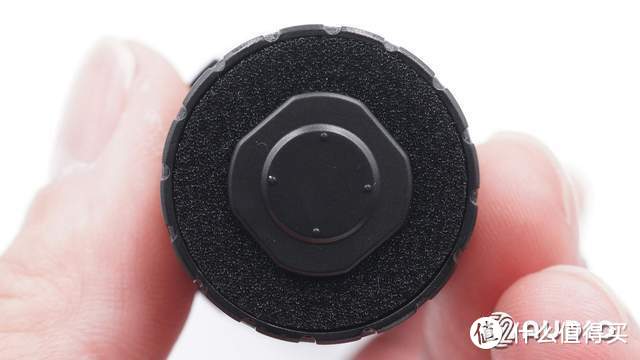

还有一个内部缓冲橡胶垫。
拿掉橡胶垫子 检查洞穴的内部结构
删除工作表的剩余部分。

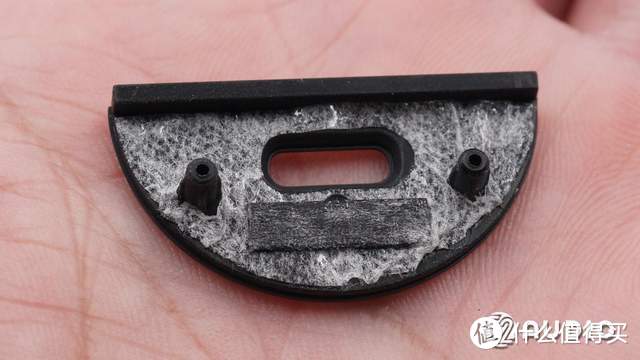

盖子由定位柱、双面胶水和额外部分的扣子盖子保持。

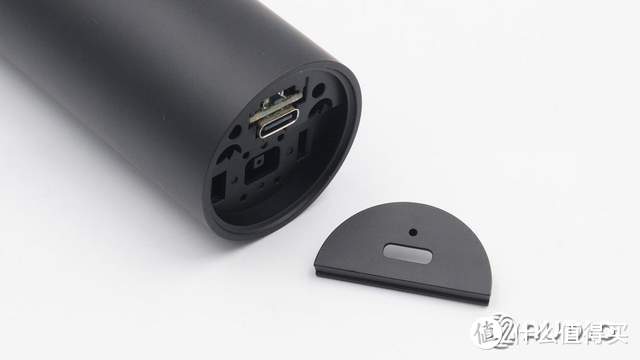

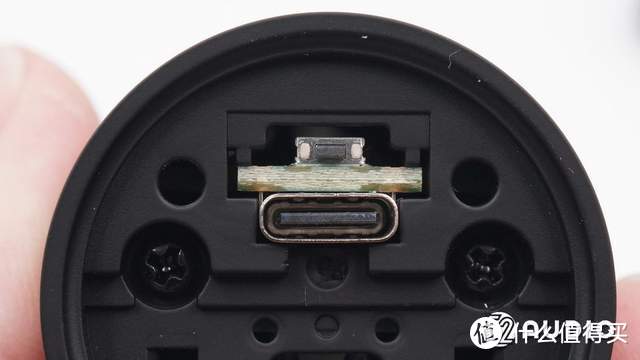

在洞穴底部关闭 C型充电连接 。
罐壳可在底部用两个固定螺丝将罐壳与内部电路隔开。

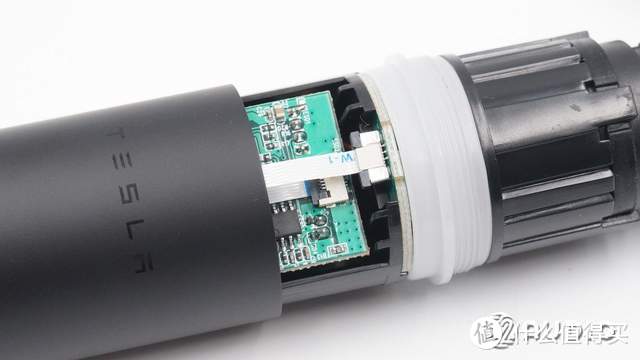

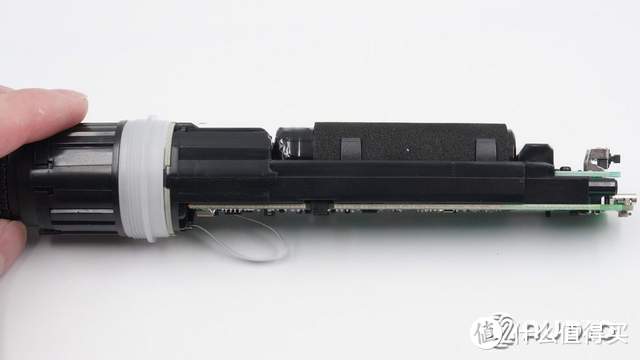

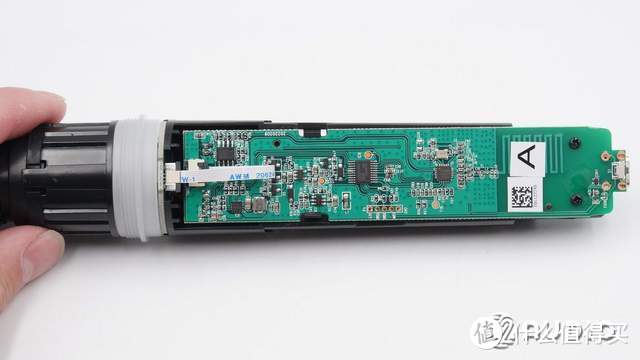

乍一看,洞穴的内侧是结构化的,用主板块固定,把光线与线连接起来。
尾巴附在口腔内部结构的钥匙和电荷界面上。

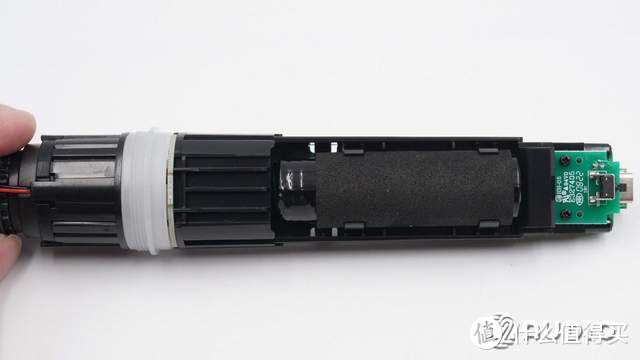

另一方面,电池组已经固定,并安装了一套海绵来保护电池组。

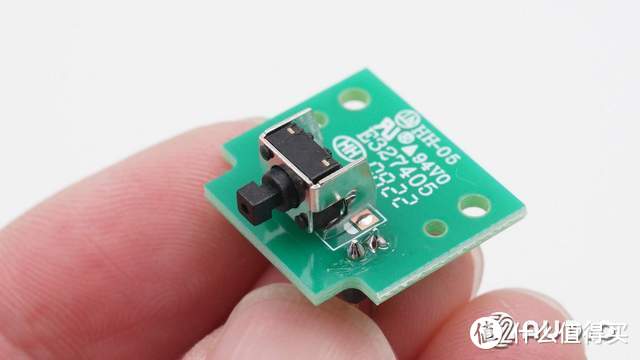

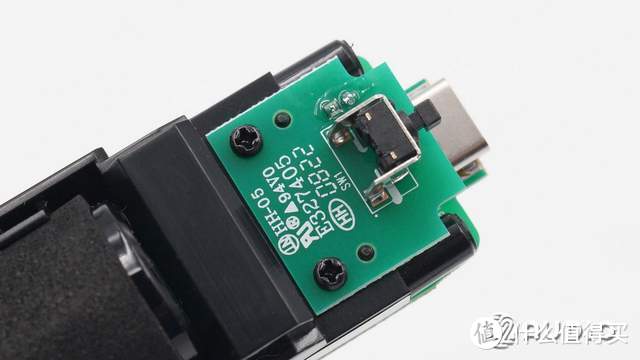

通过螺丝,结束是一个钥匙固定面板。

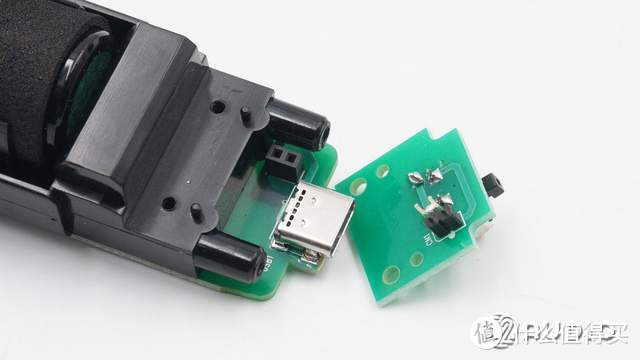

面板通过插件与主面板连接。
电源开关功能已禁用 。

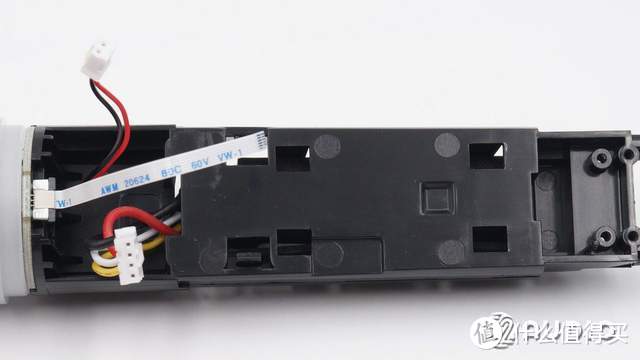

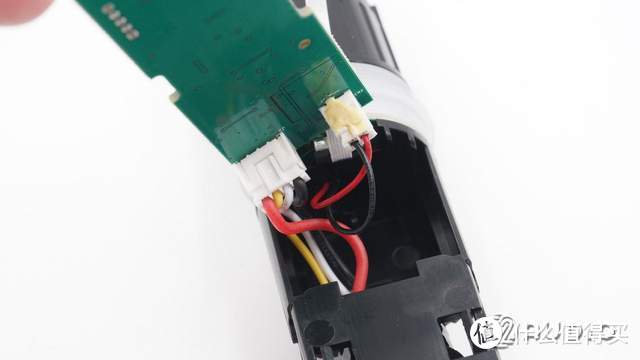

主面板被移走,背部装有两条连接连接电池和声头的连接线。
删除主面板和插头。

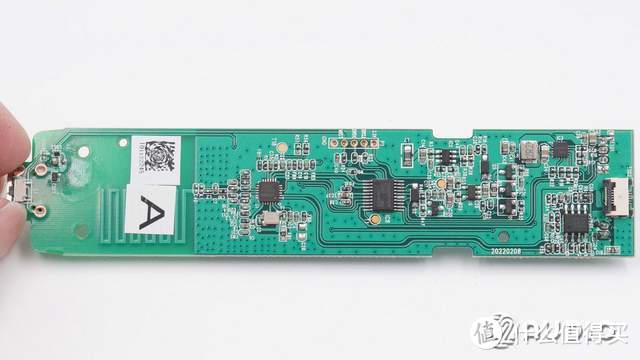

麦克风在面板的侧面 电路打开了

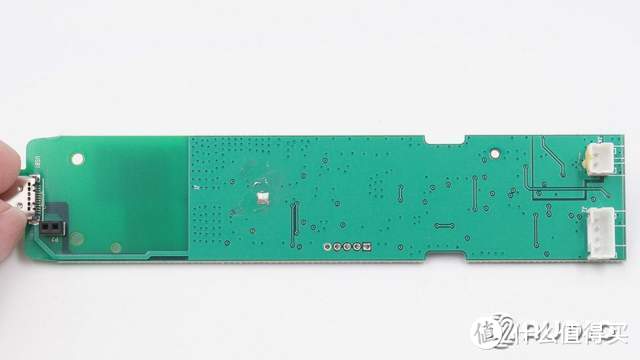

电路在麦克风主板的另一侧可见。
C型充电接口母界面在关闭中。

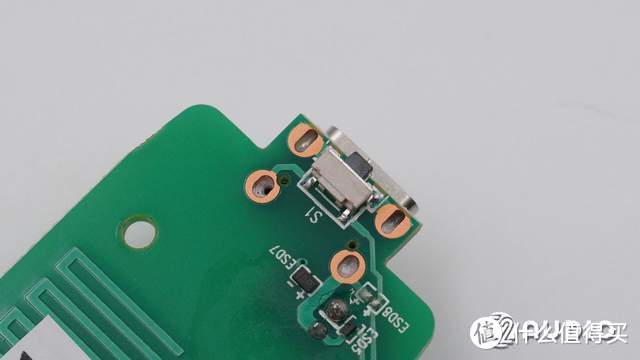

复位按键特写。

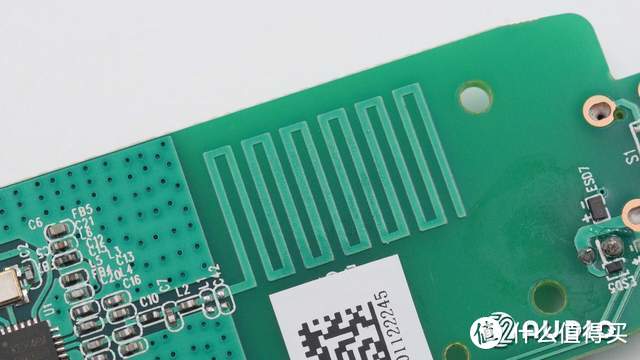

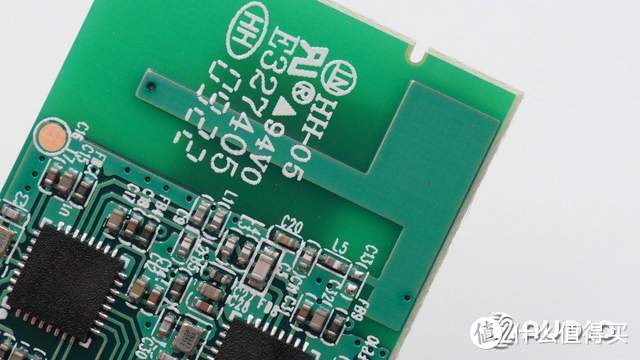

在板块上可以看到用于无线信号传输的U波段高频天线的关闭。

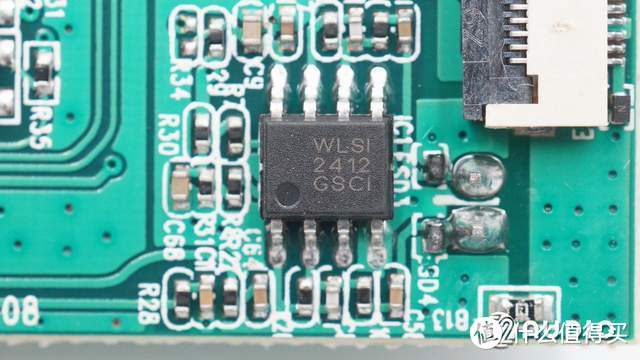

丝质印刷品WLSI2412用于麦克风输入和扩增。

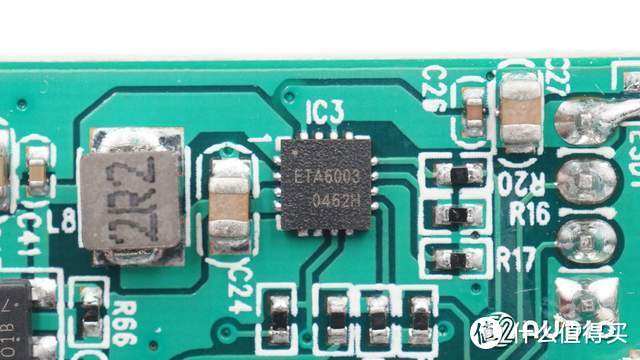

电费IC ETA TETA 6003,是一个锂离子电池充电器,具有开关动态动力路径管理和输入当前限制。当连接蓄电池时，DC-DC开关变换器要么预先调节电池,快速充电,要么将系统电压调整为预设电压。不应对流感要求外部传感器。ISEET或SEZ基点用于计划电流充电。
由于我热衷于音频网络的分解,许多有品牌的装置,如中国、米、格洛里、伊卡、雷德米、红色恶魔、现实、诺基亚、摩托罗拉、沃克、全Magic、智慧、安克、绿色联盟、紫色、贝丝等等,都被包括在内。

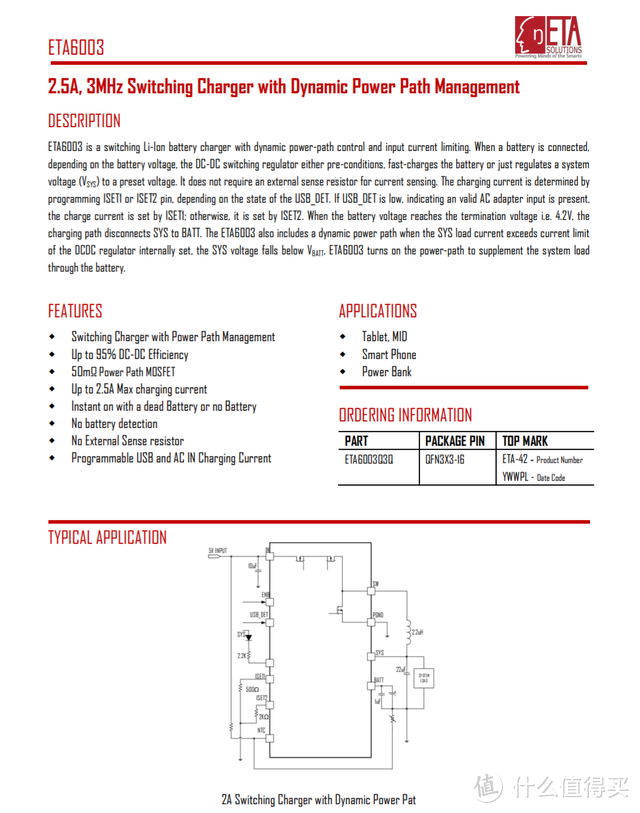

Teeta 6003综合图表

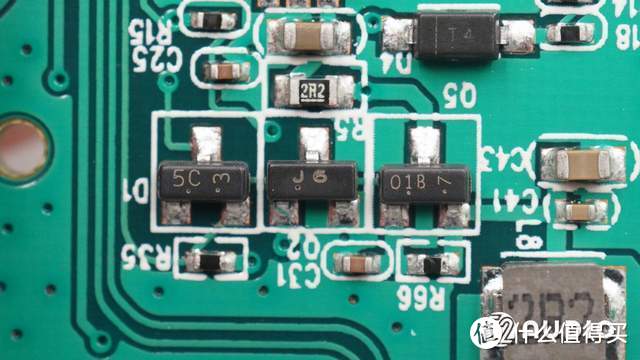

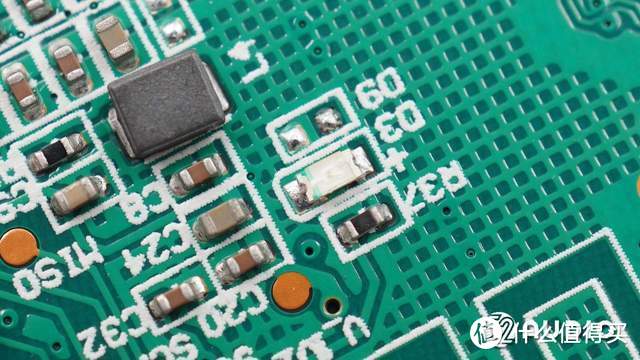

电路板上三个三极的缝合

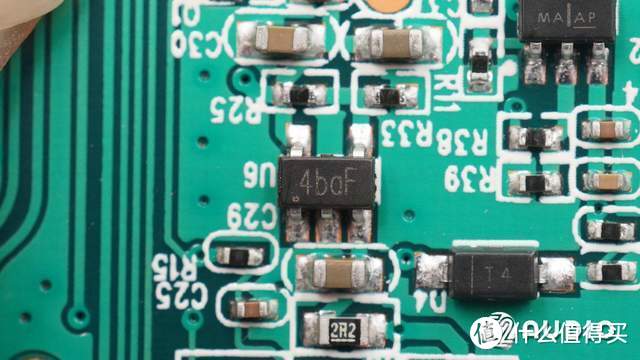

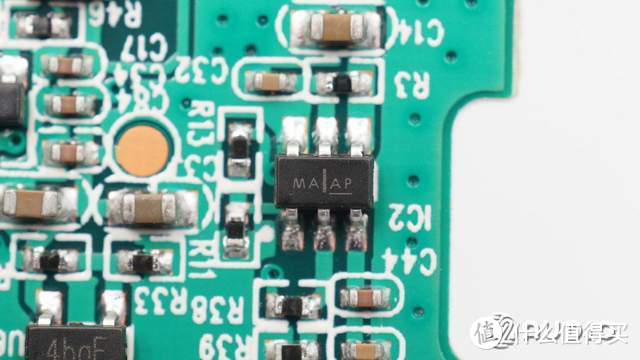

Silk 4baF对IC的一贯压力
ETA TeETA 7014高侧压压保护芯片,有受控保护点,最大压力为36V,内抗力为35米,预防过热,保护过压。

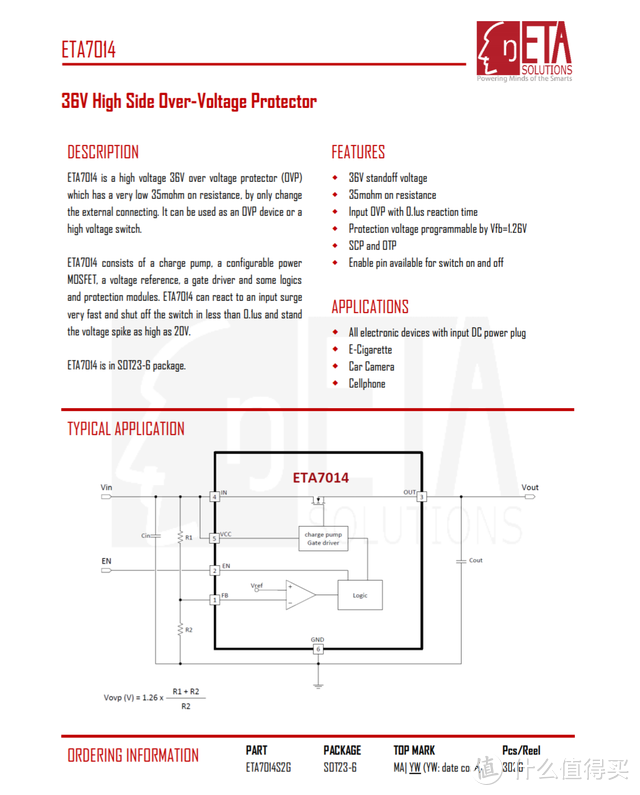

Teata7014 详细信息图表。

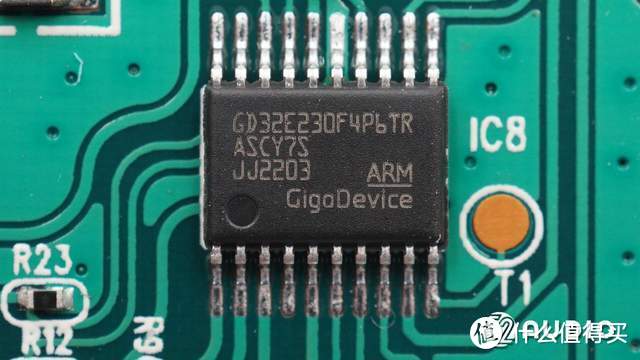

GigaDevice是顶尖的GD32E230F4P6 MCU。CMU家族GD32 MCU的GD32E230系列是32位通用微控制器,以ARM Cortex-M23内核为基础。Cortex-M23 CPU是一个节能处理器,有少量门。用于微型控制器和需要区域优化处理器的深嵌应用。处理器通过使用减少的、强大的指挥装置以及广泛优化的建筑来节省能源。提供了高端处理硬件资源,包括单周期乘数和17周期解码器。
GD32E230系列MCU拥有ARM Cortex-M23处理器的内核。工作频率为72兆赫。在一瞬间进入 0 个等待状态 。以获得最大效率。它拥有多达64千B的集成闪存和8千B的SRAM储存。APB两条公共汽车线路连接各种经强化的I/O线路。它有一个12位ADC和一个比较器。最多有5个经常使用的16比特钟。一个基本定时器，强化的PWM计时器,此外,还有一些标准和先进的通信界面:多达两个SPI、两个I2C、两个USART和一个I2S。
该工具由1.8到3.6V DC源提供动力。它适于在-40至+85摄氏度的温度中使用。众多的节电环境使觉醒延迟和电力使用的最佳优化成为可能。这对于低能力应用尤其重要。MCU的GD32E230线可用于工业自动化、电气控制、LED显示、预防性医疗设备和其他应用。 家用电器 以及电子玩具、智能城市和 智能家居 (b) 各种情况,包括电票支付、电动汽车、飞行器、机器人等等。

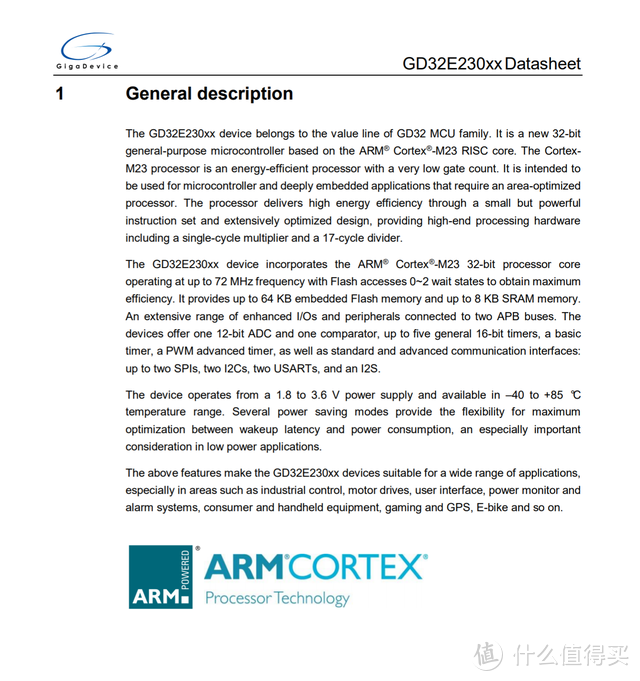

GD32E230F4P6发明在 GigaDevice 上完整描述。
KT MicroQuint电子揭幕了KT0646M,这是第二代低功率超高频带无线音频发射芯片。高频波段调频调频调频调频调频调频调频调频调频调频调频调频调频调频调频调频调频调频调频调频调频调频音频发射器完全建在一块芯片上。包括内部放大器、增强前过滤器、电压电路和锁连锁频率合成器、可定制的功率放大器和其他类似装置。单一芯片可发挥标准的U无线麦克风的所有功能。这是世界历史上第一次。提高产品的一致性和效率,它还包括专业的无线麦克风音效。
KT0646M内建的15个部分的音频平和回声能力可能满足独特和独特的音质要求。综合音频AGC和音频ALC能力,作为帮助环境发展的工具。它有可能增加动态射程和噪音性能。并适当修改信号管理的频率和带宽。KT0646M优化了音频压缩机。Quint Quant Quantino-关联的超高频波段无线电接收芯片 KT065X 产品可以有助于优化尾矿、丧失真相和基底噪音。同时,KT0646M引入了音频信号探测功能。现有程序可以实现自动安静和终止无线音频输入。KT0646M还增加了一个数字频道。除了从KT Micro接收芯片之外可以建立自动频率对频率、遥控、代码对代码和信息传输功能。

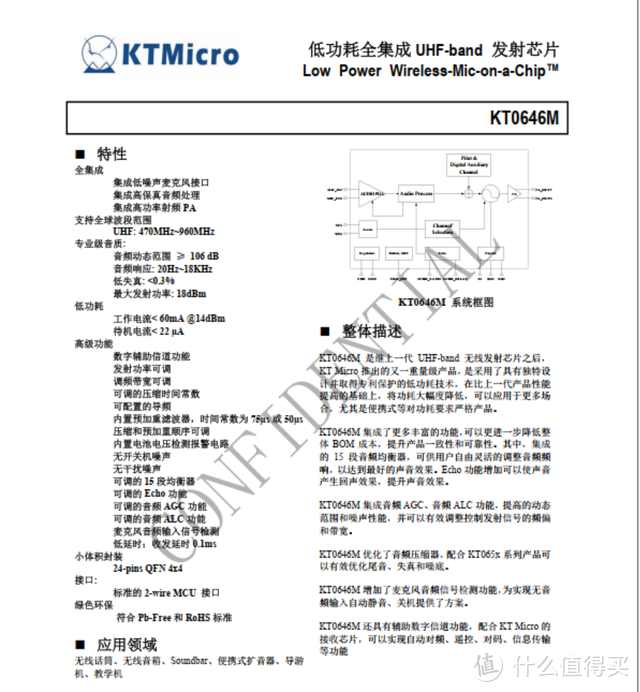

KT MicroQuint 电子 的详细图解 KT0646M 。
取出声音 解开按键的麦克风
先打开装满海绵的海绵

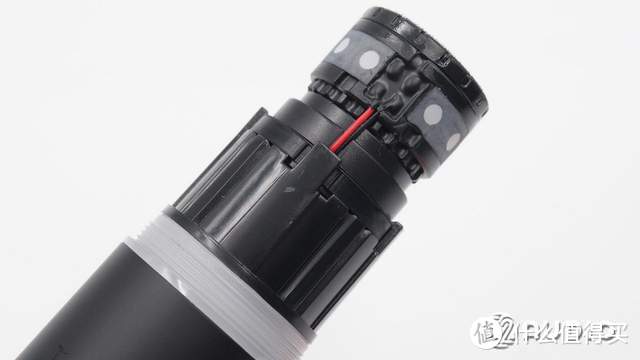

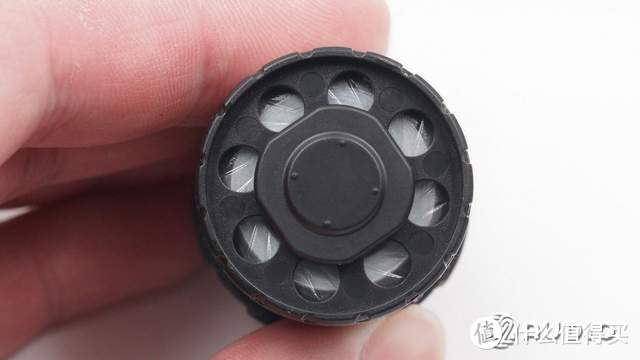

动圈式拾音头特写。

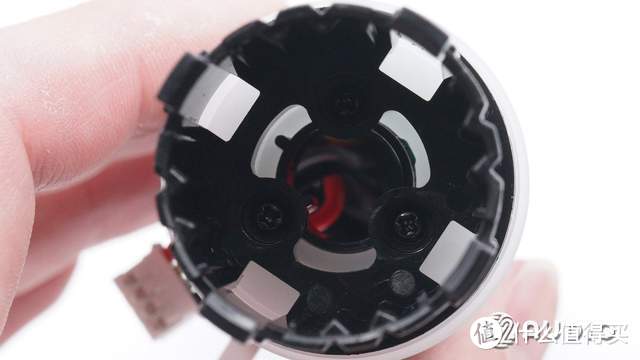

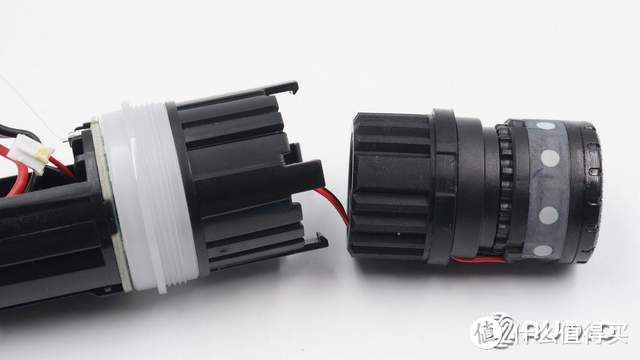

声音收集框架与螺丝和东西一起固定。

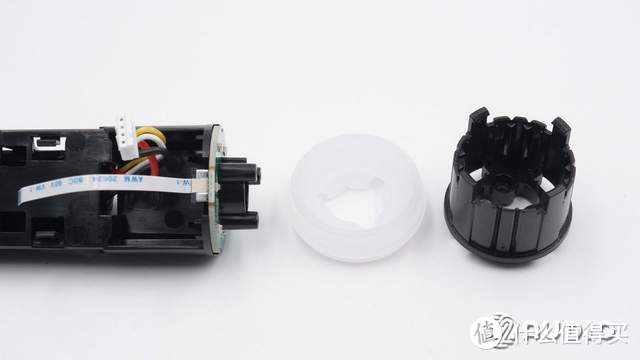

删除螺丝和框架,以及引导灯柱。

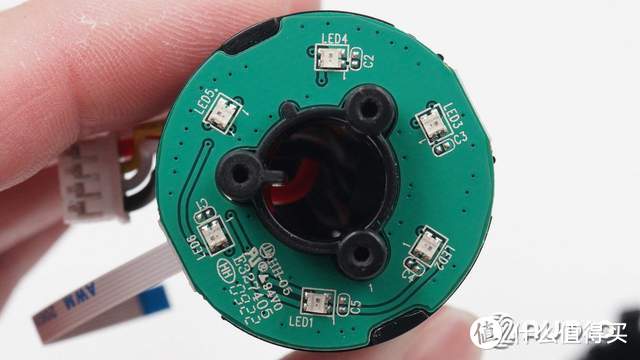

安装了6个LED灯泡,一眼就为光板电路提供灯光。

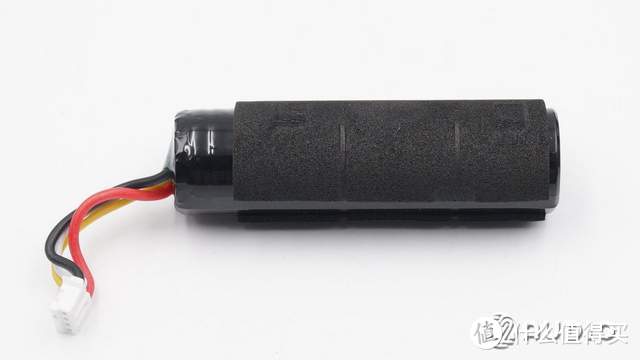

麦克风内装有圆筒型锂离子电池,外部盖有海绵垫。

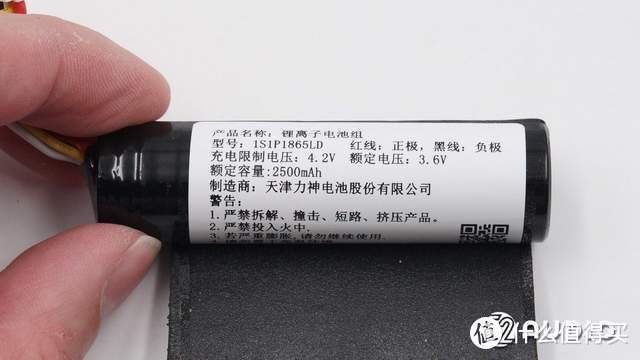

撕裂海绵垫片有自己的标签。锂离子电池是产品名称。1S1P1865LD模型,红线：正极，黑线：负极，4.2V是电荷限制电压。电压评级:3.6V2 500 mAh是测量能力。天津电池公司是制造厂商

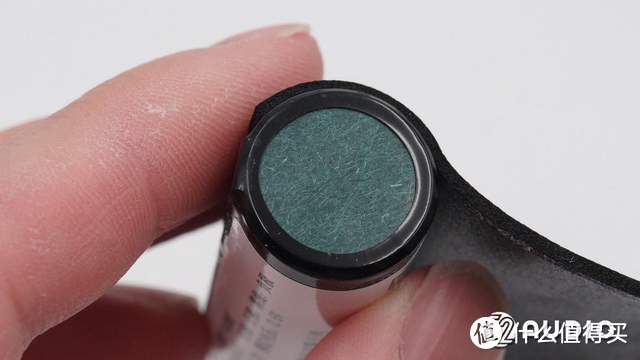

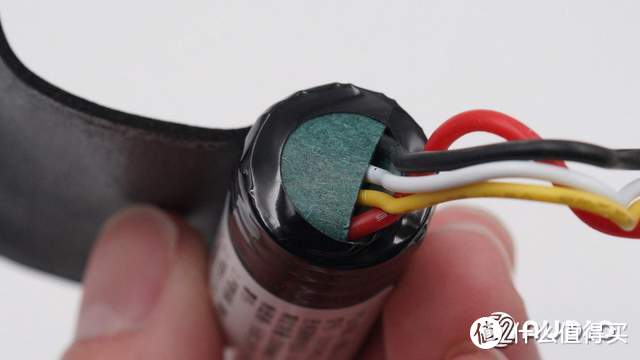

氰化物纸用于在一端绝缘电池。
另一方面,有温度隔热的纸张覆盖的细胞电线。

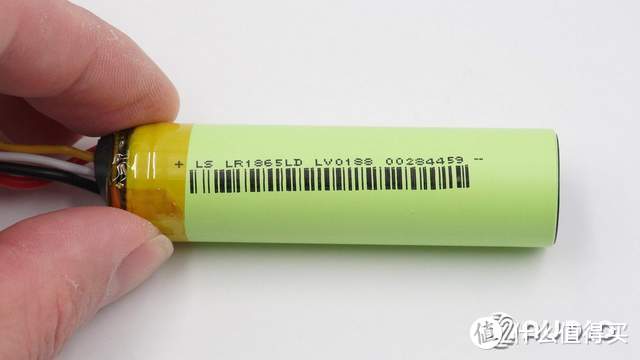

外部黑色隔热塑料皮肤被除去,核心引信的信息与外部标签相符。

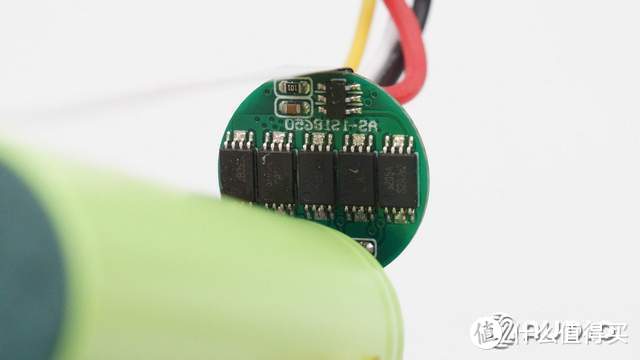

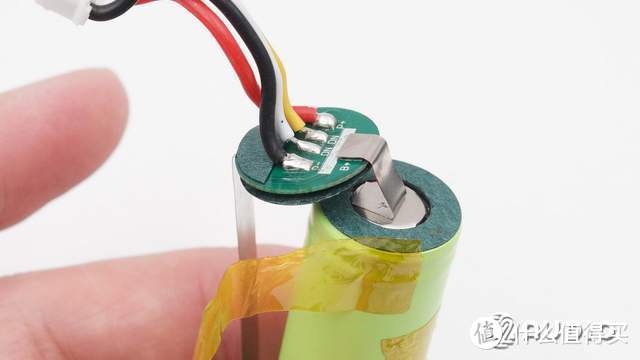

电池包括电路保护板,通过镍芯片将电池与正原子和负原子联系起来。
在受保护的公路上,安装了锂防护IC和8205AMOS管。
接收器拆解

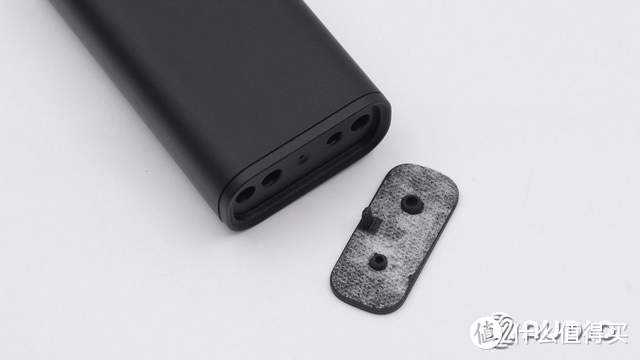

撕裂接收器的顶部。

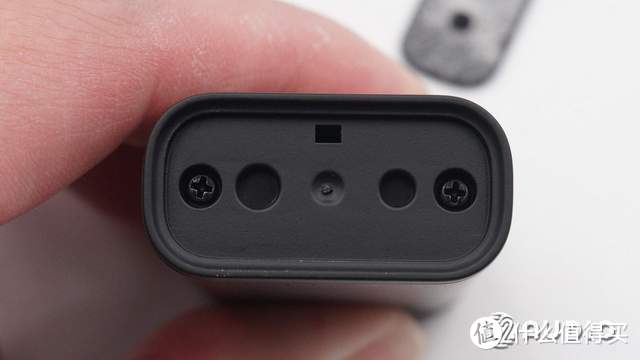

螺丝在底部固定。
螺丝被除去,接收器壳被除去,内部多氯联苯板被安装。

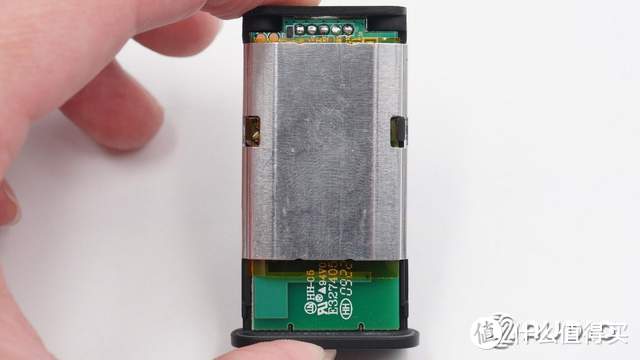

在对面,有一个用金属盖子向外遮蔽的多氯联苯板块。

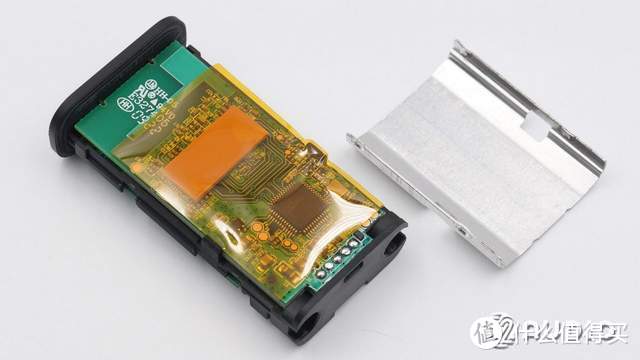

金属板被移走,在隔热带内被施用。

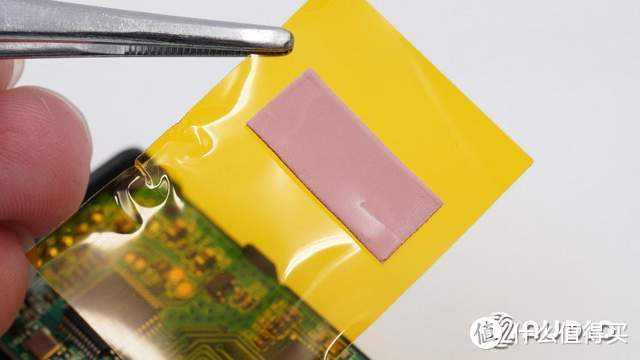

隔热磁带内装有隔热垫,以改善蒸发。
看看多氯联苯板电路 撕掉绝缘胶带

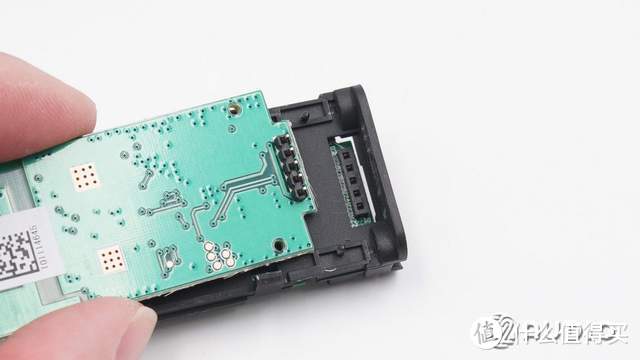

多氯联苯的两个电池板通过插件连接,为识别它们,以下案文将把多氯联苯电池板分成公共和主要电池板,放在盒子的公共和主要座位上。

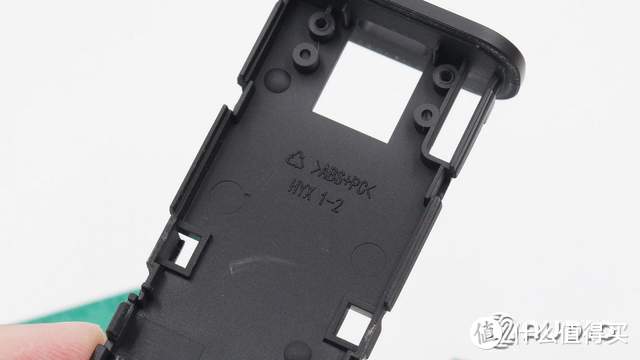

2个多氯联苯电池板被拆除,接收器被关闭了由个人计算机材料制成的框架。

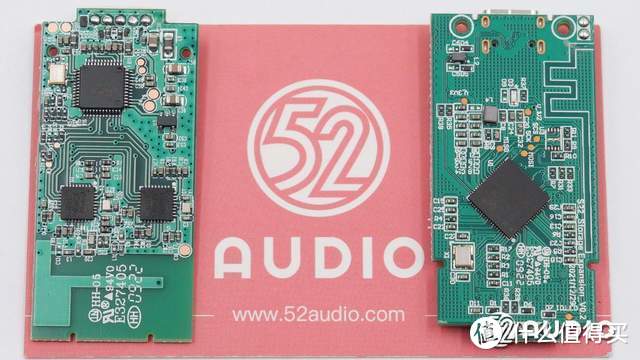

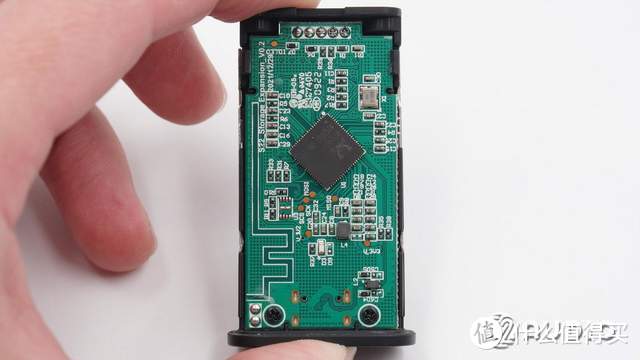

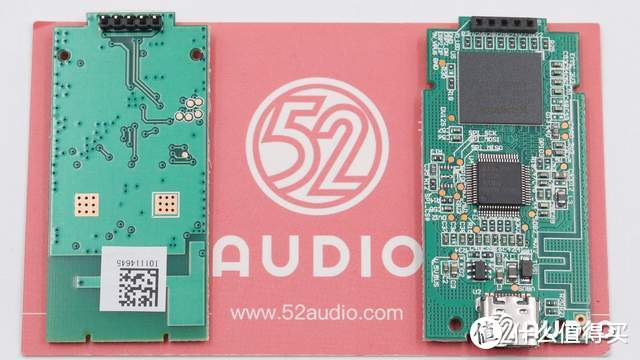

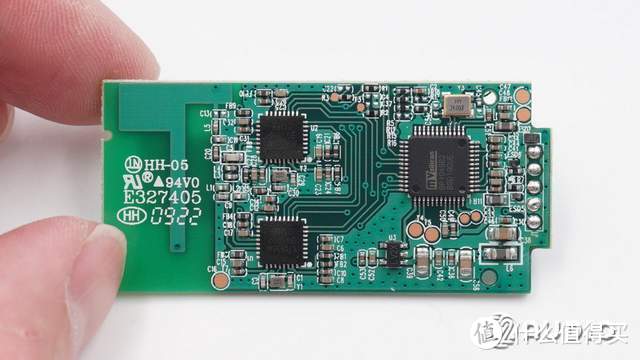

接收器多氯联苯板两侧的电路概览。
在电路的另一侧,有两块多氯联苯电池板显示在内部。

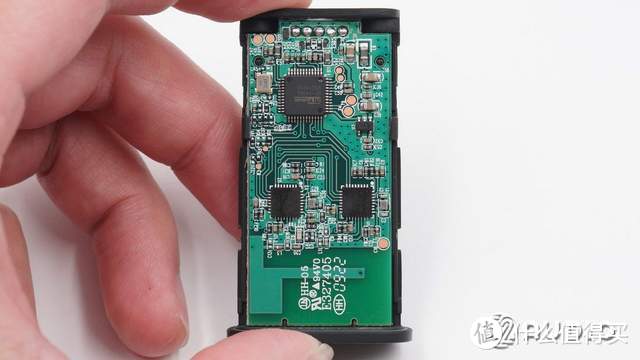

公板一侧电路一览。

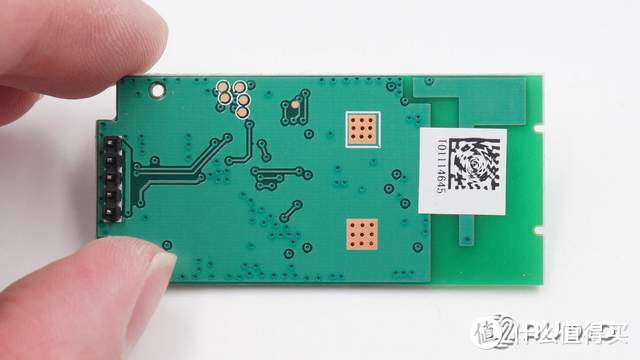

电路在公共面板的另一侧打开。

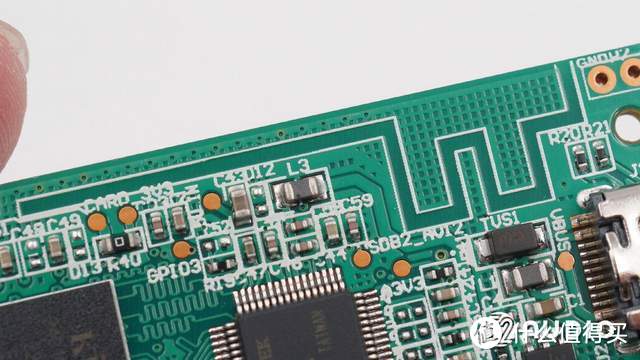

关闭机上接收/发射天线。

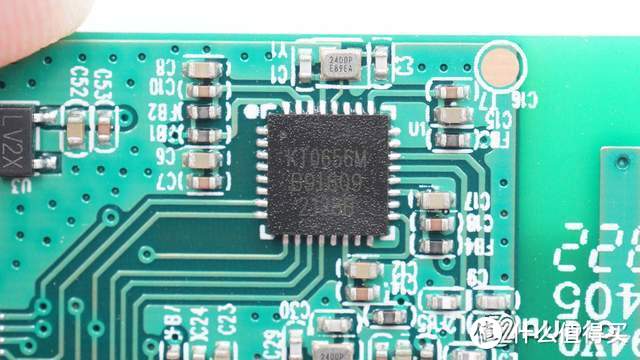

KT MicroQuint电子公司发射了KT0656M,这是第二代低功率超高频带无线接收芯片。KT0656M 内部化产生了低音频放大器、混音器、振荡器、调频调制解调器、自动频率控制器、扩展器、解除干扰器、音效效应器(EQ、回声、音效激励器、呼喊抑制器)、音频放大器、数字音频接口、实际碎片(与KT0650结合实现)等等。
KT0656M 具有 - 93dBm @80dB 的无线电频率灵敏度。音频动态范围可达106dB。当地振荡器运作良好它产生的噪音很少。它确保音频传输质量优良。KT0656M优化了音频压缩机。利用KT064X家族的物品,可以改善反面、丧失真理和底层噪音。集成音频仪器可以满足个性化和多样的音响要求。KT0656M 还包括一个序列音频界面。你有能力生成高质量的数字音频信号

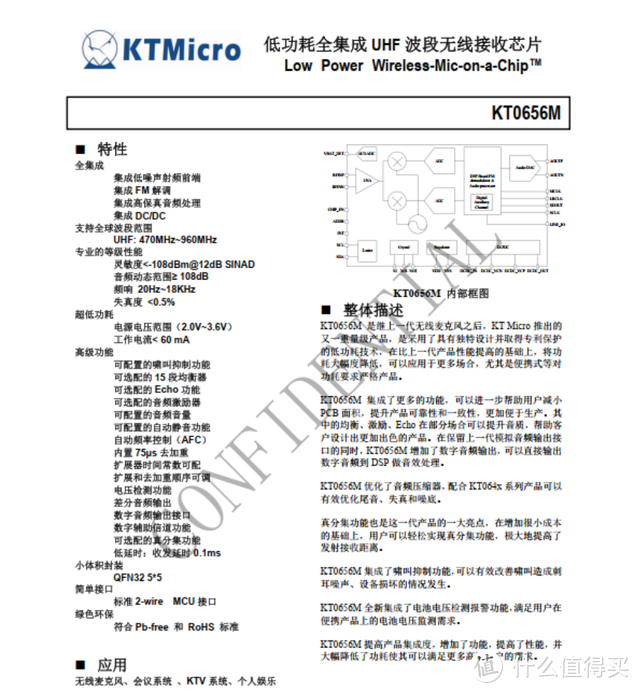

KT MicroQuint 电子 的详细图解 KT0656M 。

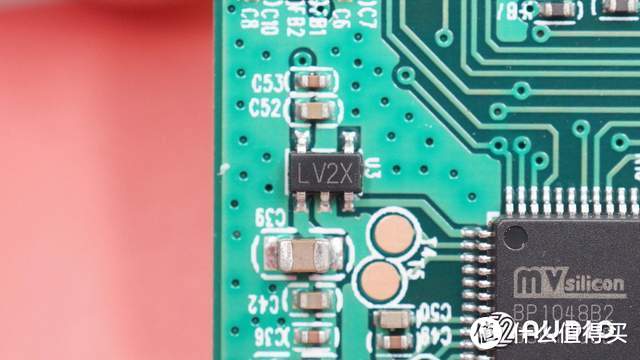

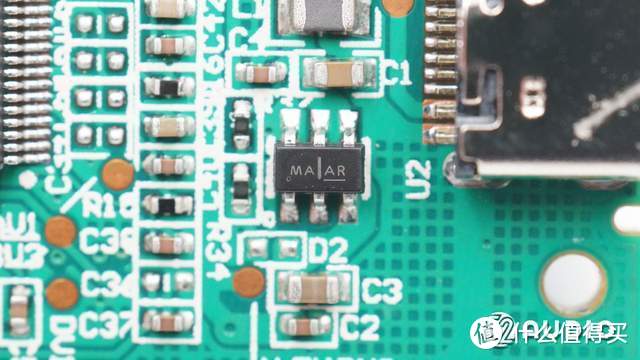

丝绸LV2X对IC的一贯压力

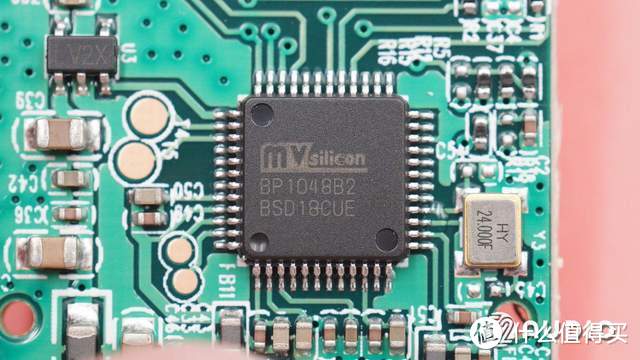

BP1048B2 高性能32位蓝牙音频应用处理器,来自MVSICON。它的设计具有高性能32比特的RISC内核。最高频率为288兆赫。支持DSP指令，具有浮动点能力的集成 FPU; 嵌入 320KB SRAM32KB I-Cache，32KB DCache，这篇文章是全球之声在线特稿的一部分。存储代码及数据。
第四,BP1048B2提供16位音频ADC。SNR94dB 4或2频道模拟麦克风的最大兼容性具有AGC能力的Audio ADC 0频道。2011年叙利亚抗议活动特别报导,105dB SNR;支持16或32个直耳机最大输出功率为40毫瓦。

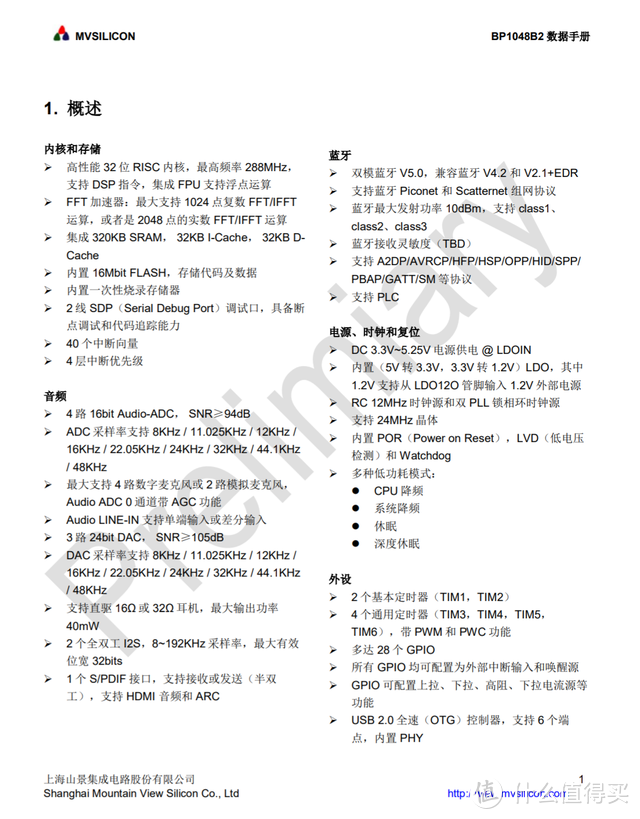

BP1048B2号详细地图

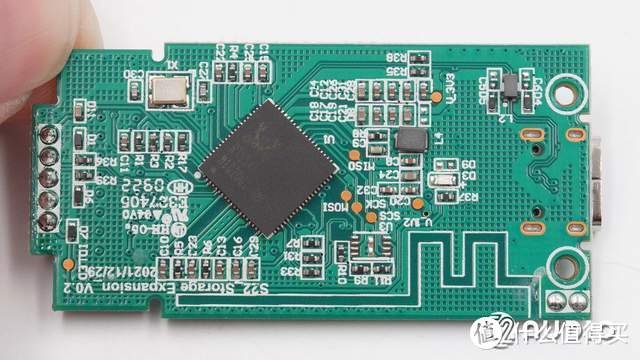

母板一侧电路一览。
它位于主面板的对面
多氯联苯边缘的线条部分是独一无二的。

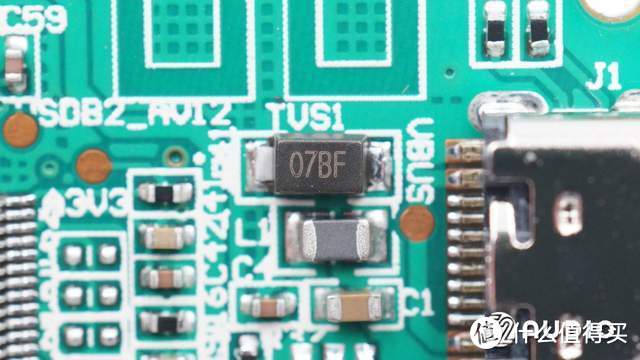

丝绸印刷 07BF TVS 保守管
ETATATAATA7014芯片 用于高侧过压防护

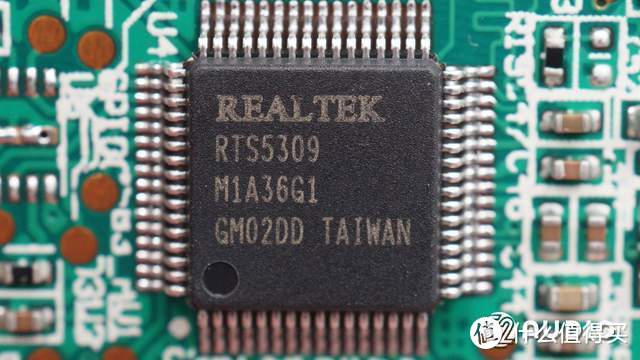

使用RealTEKRRTS5309的 EMC 接口连接。

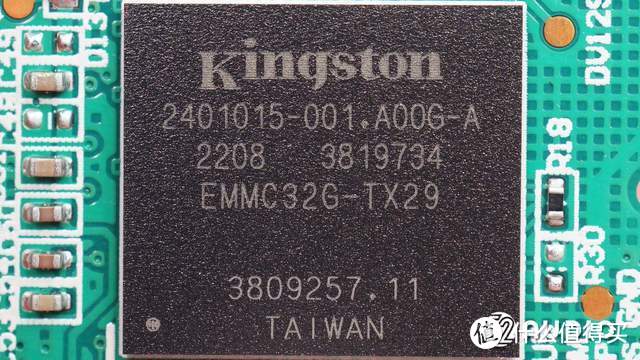

用于数据储存的EMMC32G-TX29 eMMC存储装置。
接收器LED光灯提供关于操作状况的反馈。

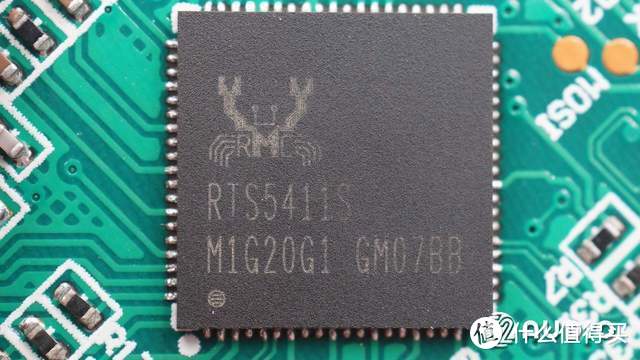

RTS 5411S USB3.2 Gen1 4港口枢纽,广告牌和气体放电集成控制器单个芯片有USB3.2 Gen1和USB2.0收发机、MCU、SIE、稳定器和充电线路。RTS5411S完全支持USB2后向兼容性.0和USB1.1条例。它支持超高速、超高速、超高速、超高速、超高速和低速的USB模式。

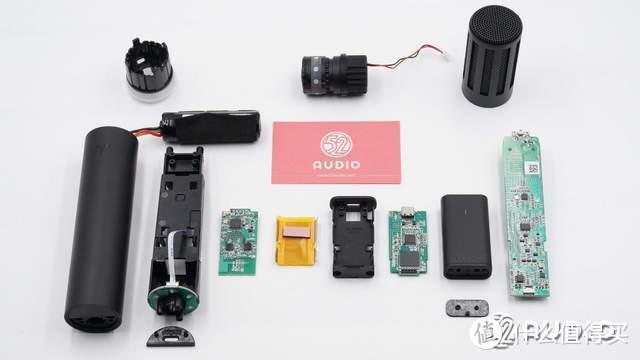

TeslaMic无线麦克风摧毁了整个家庭。
三、我爱音频网总结

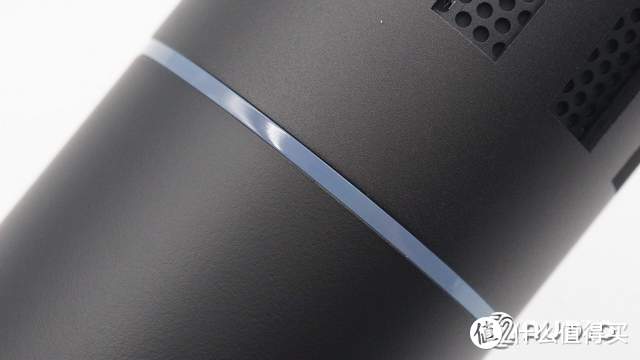

Tesla Mictetsra的麦克风设计非常小。麦克风的圆柱形是故意的深灰配色，哑光质感。通过环形指示灯，我会在飞机的顶部和底部安装飞机金属制成选择声音框架的第一部分。形成一次性;后半部分打算有TESLA的名称和产品名称以及LOGO的名称。产品质量得到进一步提高。
内部电路方面，叮当头用于无线麦克风。内部容量为2500米AH 1865气瓶电池,内置电池再充电时,与电离电离电离子603并使用内置电池;另外,还使用太离电7014高侧压高压保护芯片还包括GD32 ARM Cortex-M23微控制器。用于麦克风整机控制；以及一颗丝质印刷品WLSI2412用于麦克风输入和扩增。
Quintre的无线连通方案雇用了KT0646M超高频发射机。低功耗设计，集成丰富的功能，KT065x家族的产品可有助于优化尾矿、丧失真相、噪音底底以及辅助数字频道功能。除了从KT Micro接收芯片之外自动频至频、遥控、代码对代码、信息传输和其他功能是可能的。
接收器的内部配置由两块多氯联苯板组成。它是Quintino KT0656M超高频接收器。用于无线音频传输的麦克风。山景BP1048B2现在有一个32位蓝牙音频应用处理器。增加输出声; 和人力车RT 5309芯片,RTS 5411S USB3.2 Gen1 4港口枢纽,用于EMC接口连接EMMC32G-TX29 eMMC 储存装置等为许多麦克风功能提供支助。
