计算机网络note_路由器组成

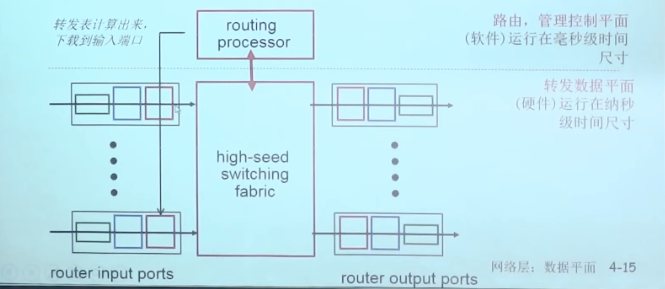

1. 总体路由器建筑结构

路线:执行路线选择算法和协议(RIP、OSF、BGP),并创建路线图。

通过路径图进行分组传送,从输入到输出选择连接;

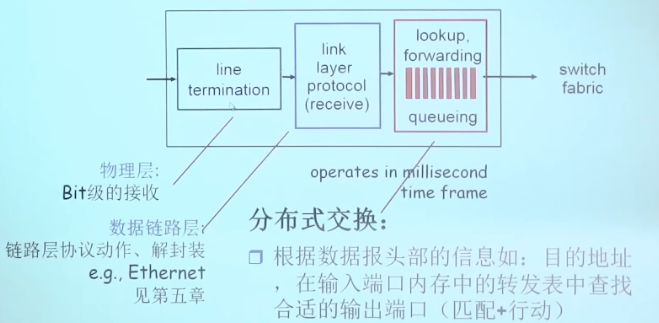

2、输入端口

2.1.1. 输入港的功能

• 物理层物理信号通过比特级接收转换。0/1的数字信号；
• 数据链路层: 与现有未公开的资料相对的资料;
  • 判断在框架结束时检查 CRC；
  • 框架的MAC地址和路由器MAC是否一致，要不要接收；
  • 取出IP数据报交给网络层；
• 网络层:使用 IP 数据搜索相应的输出端口的路径数据库,以排队搜索页眉信息。转发；
  • 仅依靠知识产权数据报告(常规技术)的IP地址是目标传播的例子。
  • 基于头字段组合的传输称为通用传输。

二.2. 输入端的缓存

当交易所的传输速度低于输入港口的汇总速度时,进口港口就有必要列出问题。

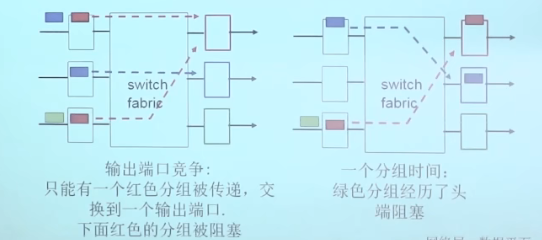

以下是线路负责人(HOL)经纪活动的例子:输出端口竞争队列中的数据报告被停止,队列中的其他数据被禁止推进。

当队列变长而队列大小上升时,可能会发生缓冲溢出和数据丢失。

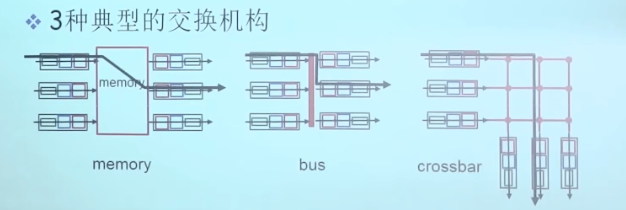

3、交换机构

分组从输入缓冲区转移到相应的输出端口。

汇率:净进口港口,其中汇率机构汇率高于投入路线汇率的N倍;

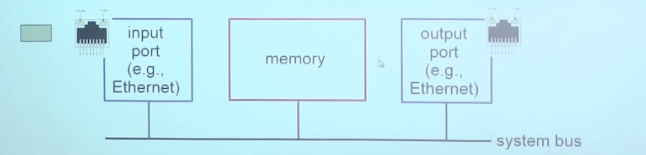

三.1. 通过记忆交换(记忆)

第一代路由器：

• 在CPU直接控制下实施共用交换计算机;
• 该组被复制到系统中, CPU从该组头部取回目的地地址, 查找远端出版物, 找到相关输出端口, 并复制到输出端口 。
• 转发速率被计算机记忆带宽有限。，而且要两次穿越系统公共汽车;
• 一次只能转发一个分组；

三.2. 通过公共汽车(公共汽车)转移

• 数据报发送到共享总线,数据报告取自相关产出;
• 总线竞争：汇率受公共汽车带宽的限制。；
• 一次只能转发 一个 分组；

Cisco 1900：1Gbps bus；    Cisco 5600：32Gbps bus；

网络接入或企业一级路由器的速度足够快,但区域或主干网络的速度不够快;

3.3. 因特网交换(交叉交换等)

• 多处理器:巴尼扬树网络、横条网络和其他互联网网络,等等;
• 可同时并发转发多个分组超越公共汽车带宽限制;(例如AY和BZ缩写)
• (a) 高级设计:通过交换网络将数据表交换成固定长度的字母。

Cisco12000:60Gbps

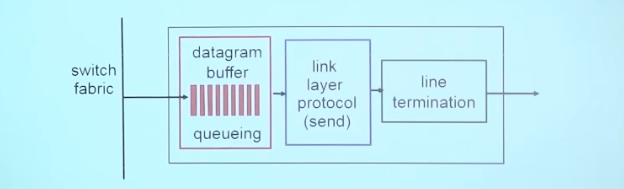

4、输出端口

四.1. 为什么需要输出缓存?

当一个信息交换机构将数据从几个输入港运往同一输出港。交换机构提交数据报告的速度超过产出率,因此需要使用产出缓存;

4.2、调度规则_如何选择下一个要传输的分组

FIFO：

• 传输:根据下一个组抵达的顺序选择下一个组进行传输。
• 丢弃战略:拒绝新抵达的群体、低优先群体和随机抛弃物;

优先级 ：

• 转让: 选择最高优先群体传输; FIFO 优先;

优先顺序根据具体参数确定,如知识产权来源/试验、港口等。

如果高度优先的队列总是在传输数据,则低优先的队列无法传输。

Round Robin（RR）：

• A、B和C组分类和再循环;

(a) 排队A、B和C的平均活动可能性;

体重合理的公平女王(WFQ):

• 转让:分类、产出类别A、B和C,按重量周期分列;

每个类别在每个周期的重量不同,如A50%,B30%,C20%。

因此,在一个周期中,A排队时间是50%,B排队时间是50%,B排队时间是..
