在包装追踪器中设置静态路径和 RIPv2

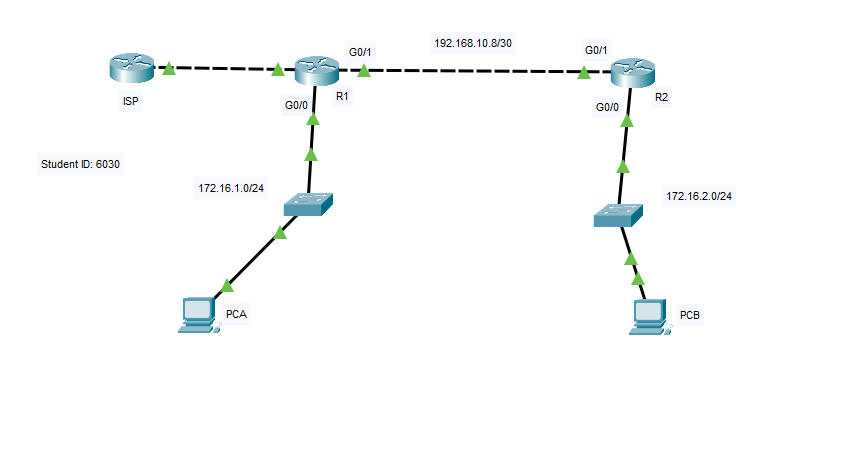

地址分配表

请为主机和路由器接口安排以下IP地址:

表1-1 实施伙伴对东道主、路由器和接口的要求

配置主机常设仲裁法院和多氯联苯。

根据表1-1中的规格,设置IP地址、子网膜和设备网关。

----------------------------------------------------------------------------------------------------------------

PCA：可供采取/24个地址区块的最低限度地址/24个地址区块
IP：172.16.1.1
子网的遮罩 :
默认的网关

----------------------------------------------------------------------------------------------------------------

PCB：可供采取/24个地址区块的最低限度地址/24个地址区块
IP：172.16.2.1
子网的遮罩 :
默认的网关

----------------------------------------------------------------------------------------------------------------

配置路由器R1：

1. 配置 R1 路由器接口的 IP 地址 。

第1步:设置 G0/0

使用表1-1中显示的使用命令配置 G0/ 0 的 IP 地址和子网遮罩 。

----------------------------------------------------------------------------------------------------------------

R1==G0/0 24个24个地址区块/可供使用的最多地址
IP：172.16.1.254
子网的遮罩 :
进入特权模式--------> R1>enable
进入配置模式--------> R1#configure terminal
进入G0/0接口-------> R1(config)#interface g0/0
配置G0/0接口IP-----> R1(config-if)#ip address 172.16.1.254 255.255.255.0
R1( config-if) #ip 接口 IP 接口子网遮罩( 命令解析)
开启接口-------------> R1(config-if)#no shutdown
退出接口命令-------------> R1(config-if)#exit

----------------------------------------------------------------------------------------------------------------

================================================================

R1 (配置-if) # 是一个配置状态, 不需要重复访问权和访问配置模式 。

================================================================

第3步:建立G0/1

使用表1-1中显示的使用命令配置 G0/1 的 IP 地址和子网遮罩 。

----------------------------------------------------------------------------------------------------------------

R1==G0/1 30个区块/最低可用地址
IP：192.168.10.9
子网的遮罩 :
进入特权模式--------> R1>enable
进入配置模式--------> R1#configure terminal
进入G0/1接口-------> R1(config)#interface g0/1
配置G0/1接口IP-----> R1(config-if)#ip address 192.168.10.9 255.255.255.252
R1( config-if) #ip 接口 IP 接口子网遮罩( 命令解析)
开启接口-------------> R1(config-if)#no shutdown
退出接口命令-------------> R1(config-if)#exit

----------------------------------------------------------------------------------------------------------------

(退出命令返回 R1# 特权模式)

查看路由器端口状态---------->   R1#show ip interface brief

----------------------------------------------------------------------------------------------------------------

步骤3：显示路由表

================================================================

(退出命令返回 R1# 特权模式)

查看路由表----------------------->R1#show ip route

================================================================

2. 制定 " RIP议定书 " 。

(1).. 启动 RIP 配置模式

在配置模式状态下---------> R1(config)#router rip

(2) 在接口部分,开始RIP协议。

在各接口网段启动RIP协议--------->R1(config-router)#network 172.16.1.0 （路由器g0/0接口连接的网段）
---------->R1(config-router)#network 192.168.10.8 （路由器g0/1接口连接的网段）
R1 (配置- rooter) # # 由路由界面连接的网络区域

(3) 设置RIP议定书版本

配置RIP协议版本------------------> R1(config-router)#version 2

(4) 将路由外数据(使用命令:无自动摘要)。

关闭路由信息的自动汇总---------->R1(config-router)#no auto-summary

配置路由器R2：

1. 配置 R2 路由器接口的 IP 地址 。

第1步:设置 G0/0

使用表1-1中显示的使用命令配置 G0/ 0 的 IP 地址和子网遮罩 。

----------------------------------------------------------------------------------------------------------------

R2==G0/0 24个24个地址区块/可供使用的最多地址
IP：172.16.2.254
子网的遮罩 :
进入特权模式--------> R2>enable
进入配置模式--------> R2#configure terminal
进入G0/0接口-------> R2(config)#interface g0/0
配置G0/0接口IP-----> R2(config-if)#ip address 172.16.2.254 255.255.255.0
R2( config-if) #ip 界面子网遮罩 IP 界面
开启接口-------------> R2(config-if)#no shutdown
退出接口命令-------------> R2(config-if)#exit

----------------------------------------------------------------------------------------------------------------

第3步:建立G0/1

使用表1-1中显示的使用命令配置 G0/1 的 IP 地址和子网遮罩 。

----------------------------------------------------------------------------------------------------------------

R2==G0/1 30个30个区块/最大可用地址
IP：192.168.10.10
子网的遮罩 :
进入特权模式--------> R2>enable
进入配置模式--------> R2#configure terminal
进入G0/1接口-------> R2(config)#interface g0/1
配置G0/1接口IP-----> R2(config-if)#ip address 192.168.10.10 255.255.255.252
R2( config-if) #ip 界面子网遮罩 IP 界面
开启接口-------------> R2(config-if)#no shutdown
退出接口命令-------------> R2(config-if)#exit

----------------------------------------------------------------------------------------------------------------

步骤3：显示路由表

2. 制定 " RIP议定书 " 。

(1).. 启动 RIP 配置模式

在配置模式状态下---------> R2(config)#router rip

(2) 在接口部分,开始RIP协议。

在各接口网段启动RIP协议--------->R2(config-router)#network 172.16.2.0 （路由器g0/0接口连接的网段）
---------->R2(config-router)#network 192.168.10.8 （路由器g0/1接口连接的网段）
R2( config- rooter) # # 连接网络路由器接口

(3) 设置RIP议定书版本

配置RIP协议版本------------------> R2(config-router)#version 2

(4) 将路由外数据(使用命令:无自动摘要)。

关闭路由信息的自动汇总---------->R2(config-router)#no auto-summary

3. 设定静态默认路线

静态默认线路设置在R2上,以使R2网络能够访问ISP。

----------------------------------------------------------------------------------------------------------------

R2(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.9
R2( config) #ip 路线, 与路由器直接相连的下一个 ip 路径

----------------------------------------------------------------------------------------------------------------

验证实验结果

1. 执行关于R1和R2的指示,然后重复检查R1和R2的路线表。

----------------------------------------------------------------------------------------------------------------

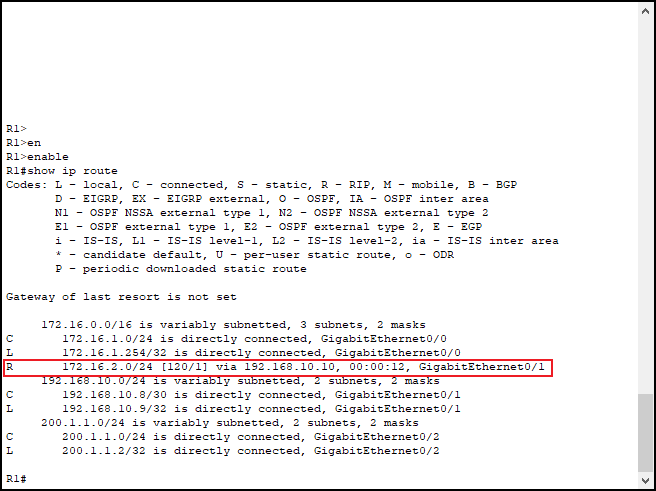

查看路由表----------------------->R1#show ip route

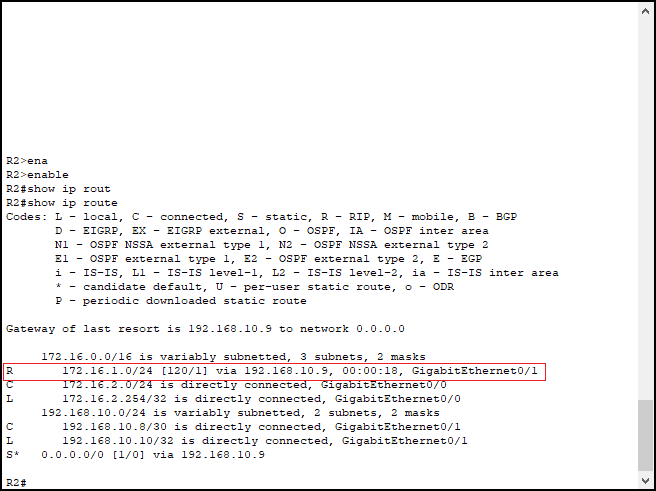

查看路由表----------------------->R2#show ip route

----------------------------------------------------------------------------------------------------------------

2. 网络连接认证:

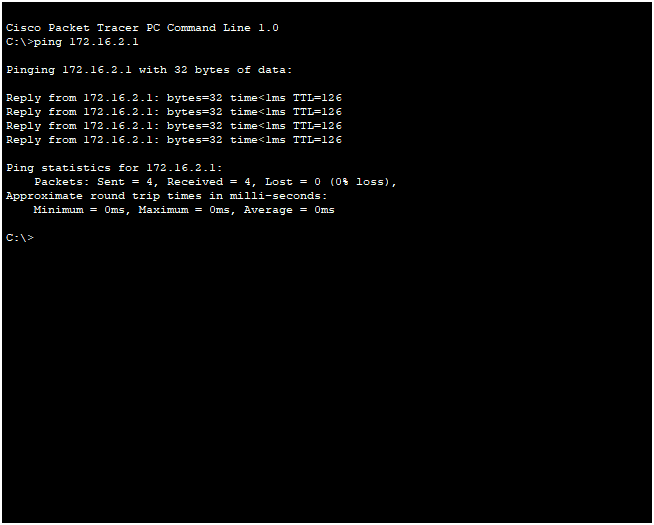

(1) 将多氯联苯贴在五氯苯甲醚上,以检验刺穿多氯联苯是否可行。

----------------------------------------------------------------------------------------------------------------

PCA---------->ping 172.16.2.1

----------------------------------------------------------------------------------------------------------------

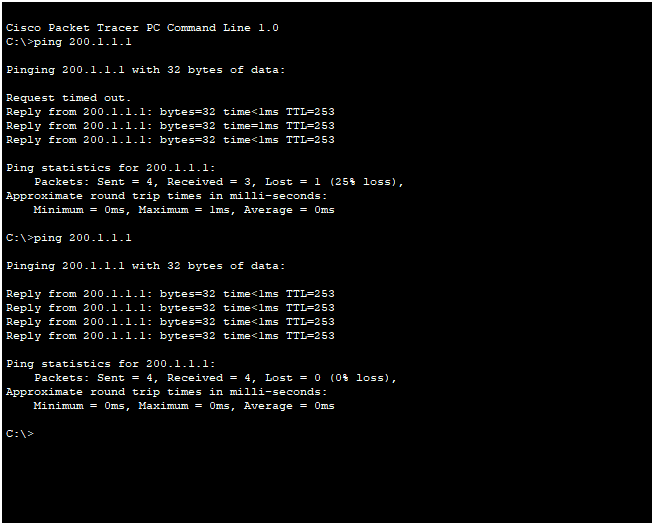

(2) 将IPSIPIP地址贴在多氯联苯上,以确定您能否连接到它。

----------------------------------------------------------------------------------------------------------------

PCB---------->ping 200.1.1.1

----------------------------------------------------------------------------------------------------------------
