如何实现AB1756 PLC远程监控
最后更新：2022-05-20 13:04:32 手机定位技术交流文章
AB 1756系列PLC是AB 控制Logix系列的一部分。是AB的高端机型，功能十分强大。鉴于工业综合体需求不断扩大,若干项目需要通过因特网进行远程PLC监测。那么,我们如何实现对AB 1756PLC的远程监测?

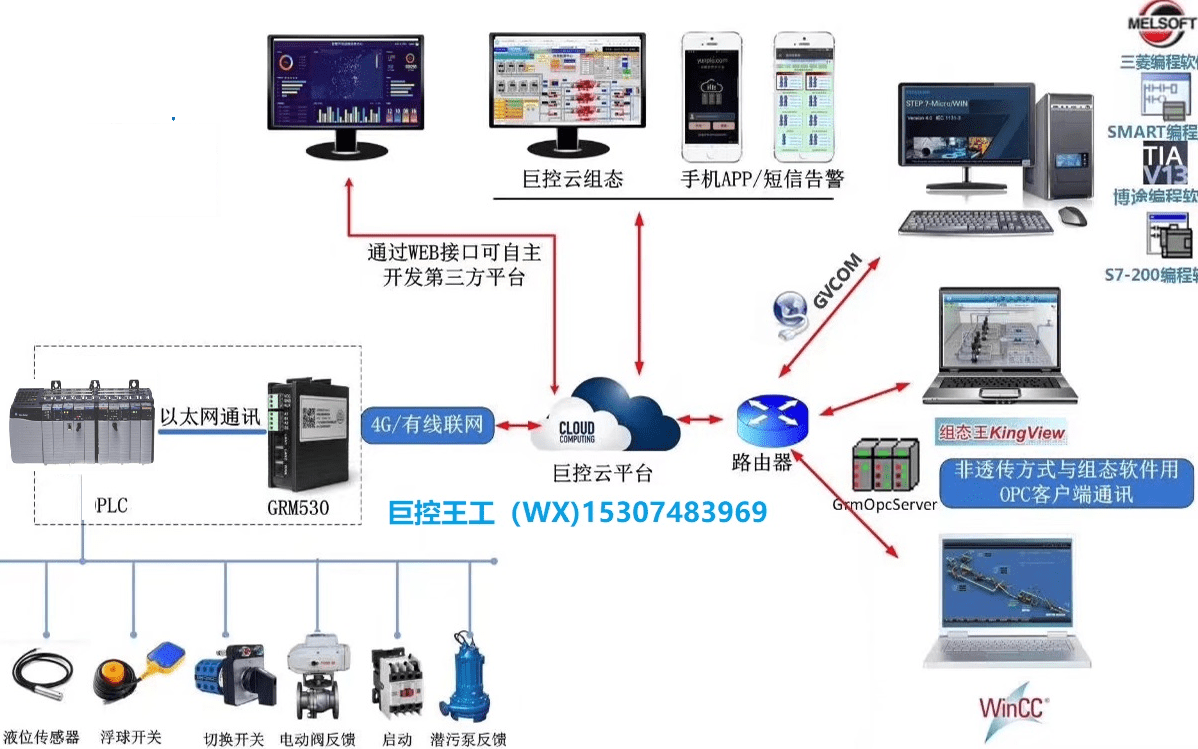

增加了一个专门的PLC远程连接模块GM530,用于AB1756 PLC远程监测。GRM530包括AB的Ethernet/IP Conclutionlogix和 ContractorLogix协定。可使用私人 PLC 协议将 PLC 登记册的地址通过变量绘制成云服务器。通过调用云服务器变量,使用第三种软件/组/手机APP/Web来读写。这样就可以对网络另一端的PLC进行遥控和监测。这一程序不需要使用任何通信代码。

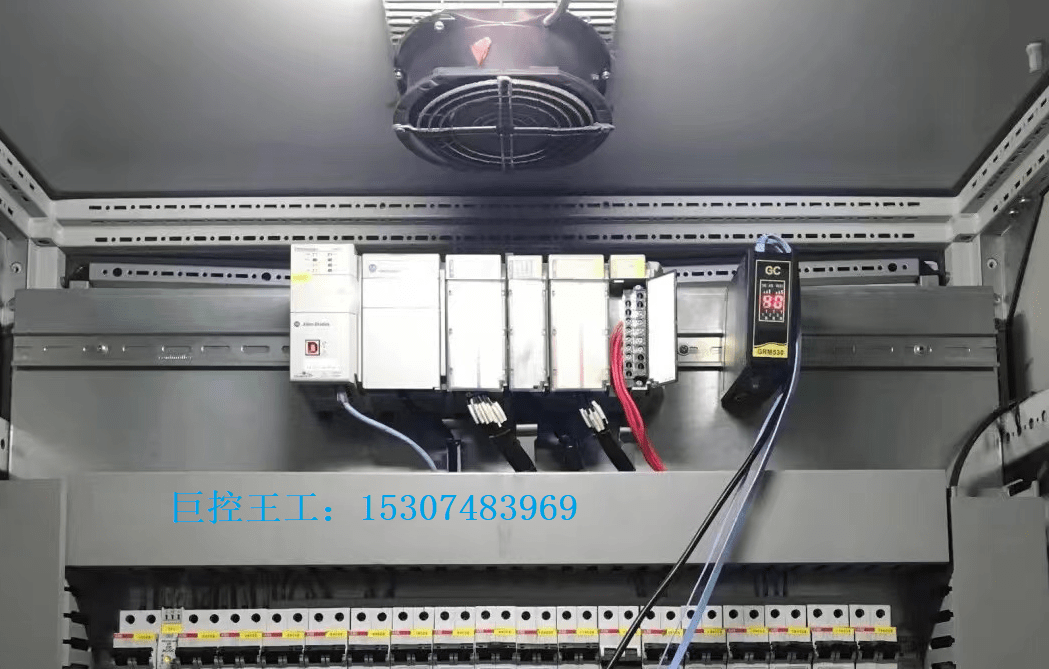

第一步:通过互联网连接AB PLC。与大规模GM530有关可以通过总机连接。一些PLC可使用单一的GM530进行远程监测。GRM533也与AB热冗余自动交换兼容。PLC 的 IP 和 特大模块 的 IP 必须 配置在同一部分 。

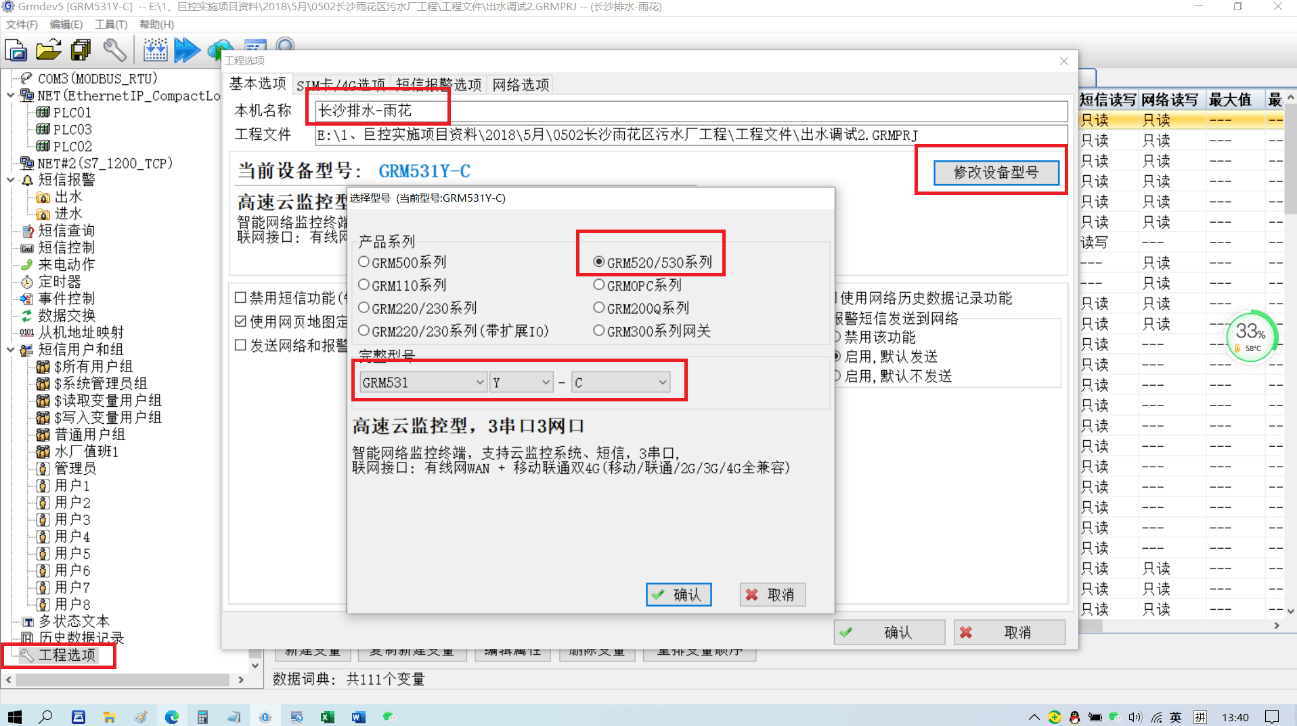

步骤2:启动配置程序 GRMDEV5, 导航到文件菜单, 选择新工程, 并提供模块的独特模型 。

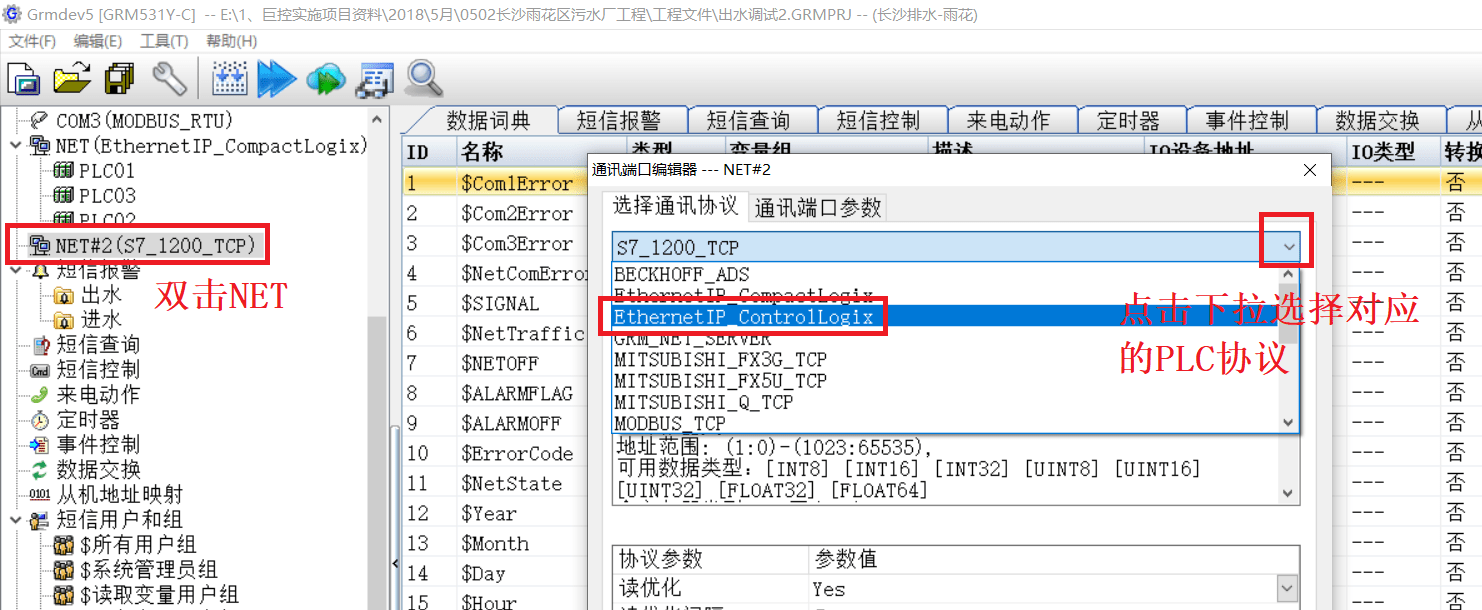

步骤三:双击 NET 端口并选择合适的协议驱动程序。
第四步,在协议端口下建造设备,鼠标在鼠标右键 NET 上,创建一个新的 PLC 设备,输入 PLC IP, 在一个端口创建多个 PLC 设备, 用IP 地址区分设备 。

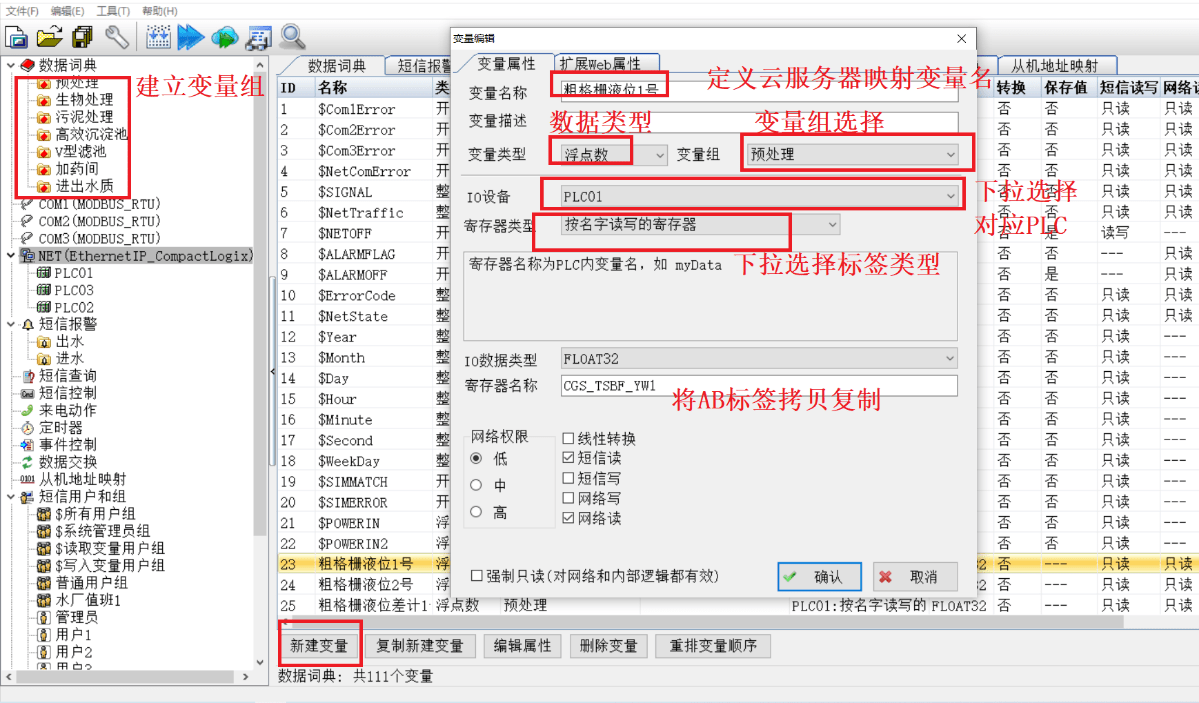

第四阶段是绘制变量图,AB标签一对一,从一组变量开始。
这样后续方便查看。

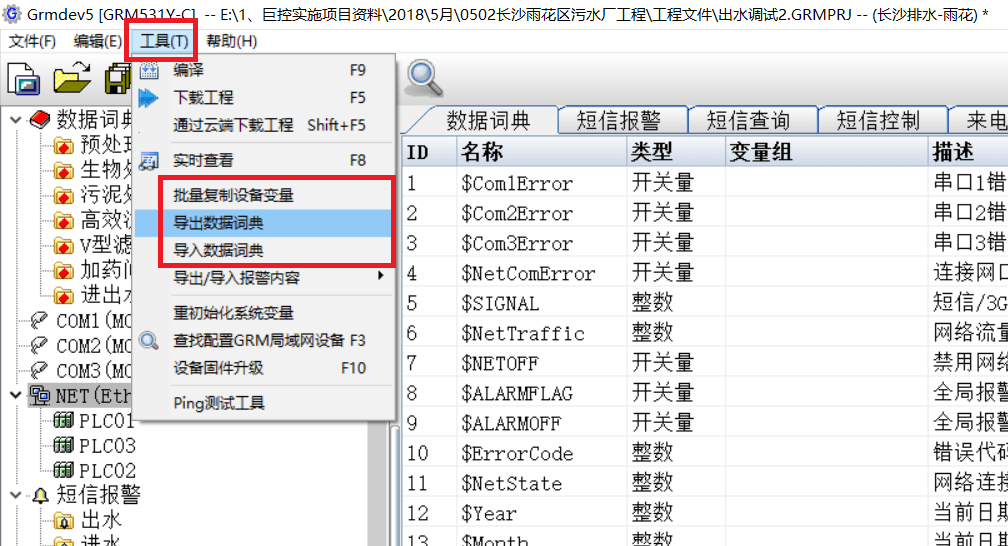

第五步,构建所有在第四阶段需要远程监测的变量,使用工具菜单中的变量、导出和复制功能以及质量来创建变量地图五,构建所有在第四阶段需要远程监测的变量,使用工具菜单中的变量、导出和复制功能以及质量来创建变量地图。
第6步,将指定的变数上传到AB的PLC PLC,能够通过集体软件,即应用程序/网页,对PLC进行远程监测和控制。
远程AB 1756PLC监测可以采用一些容易的配置步骤。
