首款 ATX 3.0电源：技嘉超耐久 GP-UD1000GM-PG5电源评测
最后更新：3年前 手机定位技术交流文章
Yveida于2022年3月正式揭开RTX 3090 Timcard,首次带来了一个新的PCI-E-5.0电力供应接口。 新的电力供应接口包括16个针头,正式称为12VHPWR,即12V电力供应。
12 VHPWR接口基本上是12+4Pin设计,6个由12V驱动,6个在外(COM或GND),4个电到卡通信信号线,以及电到电能力发生变化。
虽然最初发放的贺卡通常与传统电源(天赋电线)兼容,但开关线和传统电源缺乏针头足加四和随附电路,无法与贺卡沟通。
同时,连接更加困难,难以进入,大量铁丝材料被捆绑在一起,容易发生接触失败。
最初的12VHPWR 电源模块线路被引入了UD100GM PG5,这更适合目前的贺卡。 线条很简单,不需要重新连接,故障点也更少。

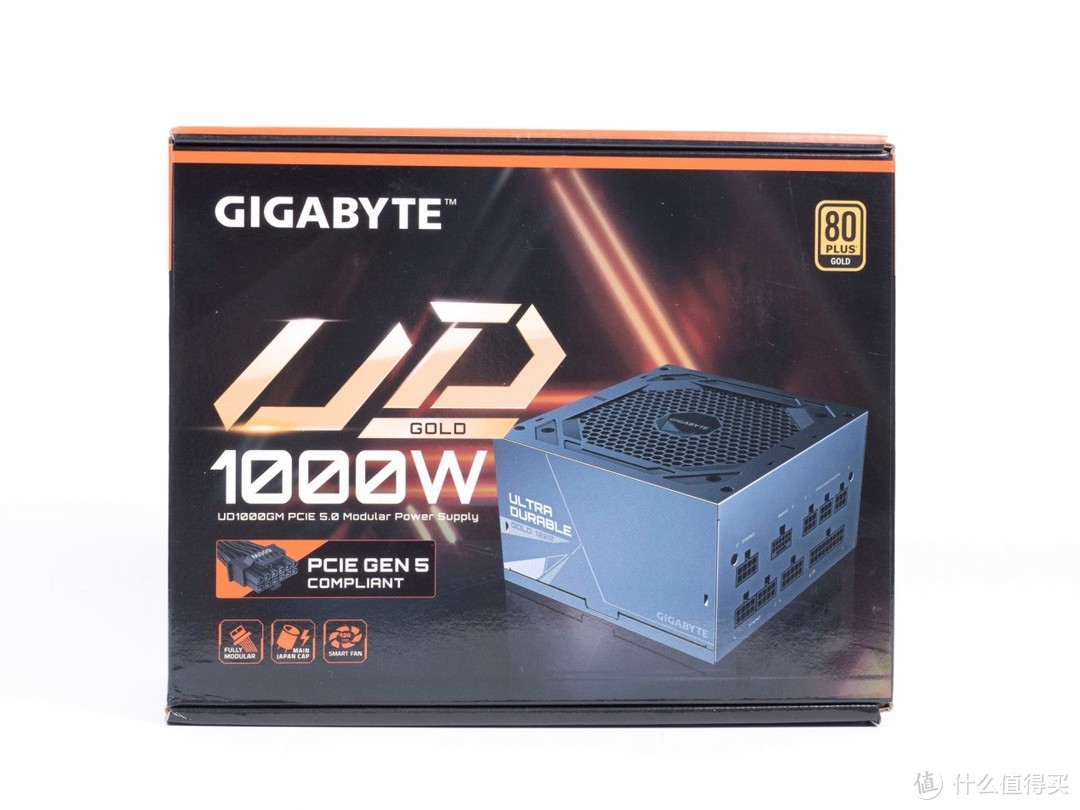

UD100GM PG5 与PCI-E5.0电源连接器外包装,适当标明。

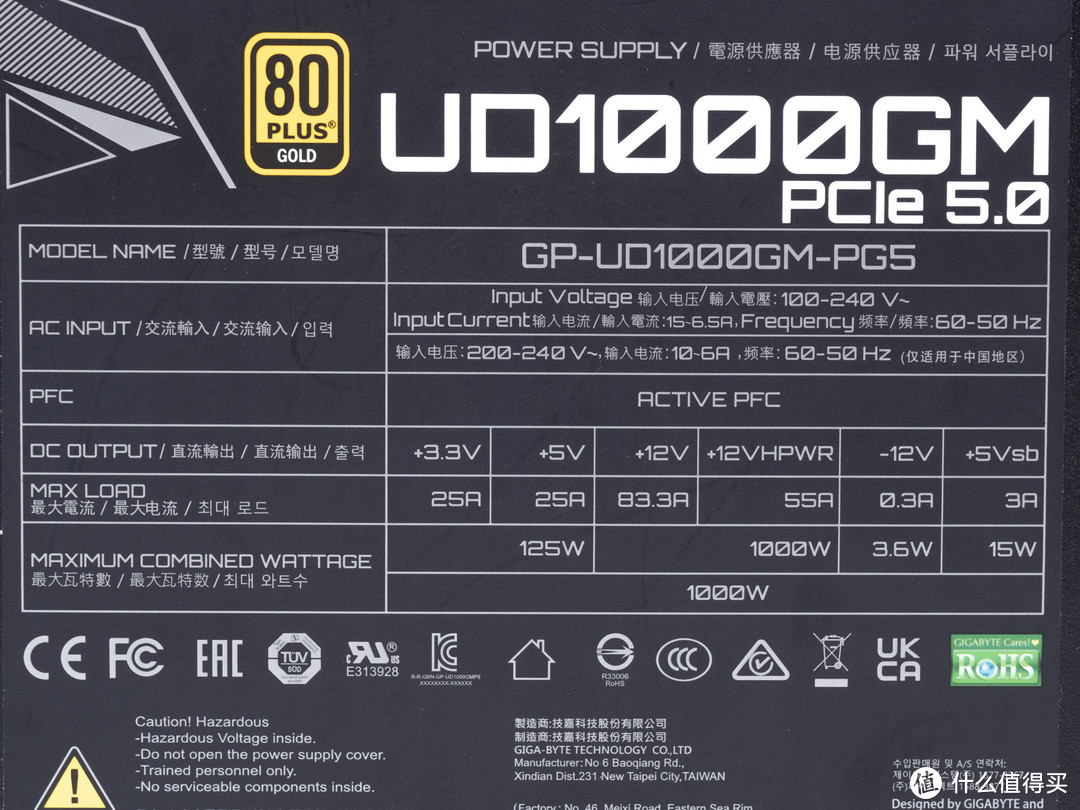

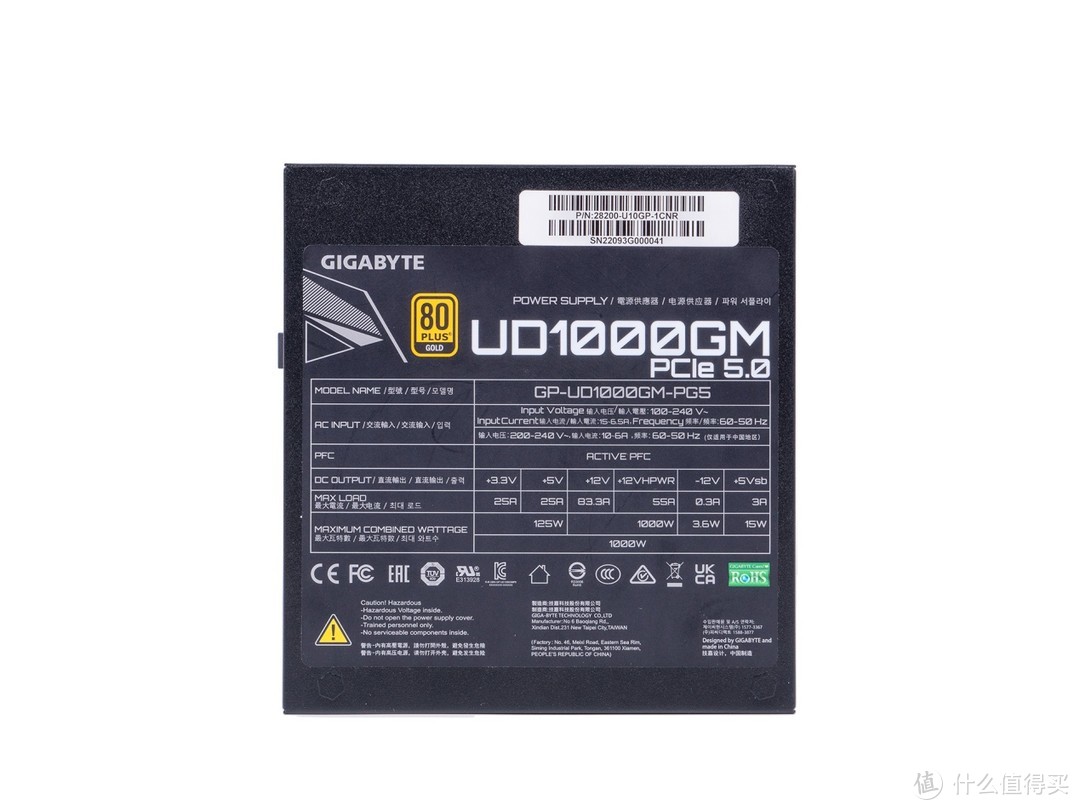

有关电源的基本信息标在集装箱后面,包括80枚加金奖章、全模连接器、许多安全防护、自动风扇拦截控制等等。
功率标准为 ATX 3.0, 但是,由于电箱是样本, 标签为 ATX v2.31, 零售物品将被正式版本的 ATX v3 所取代 。

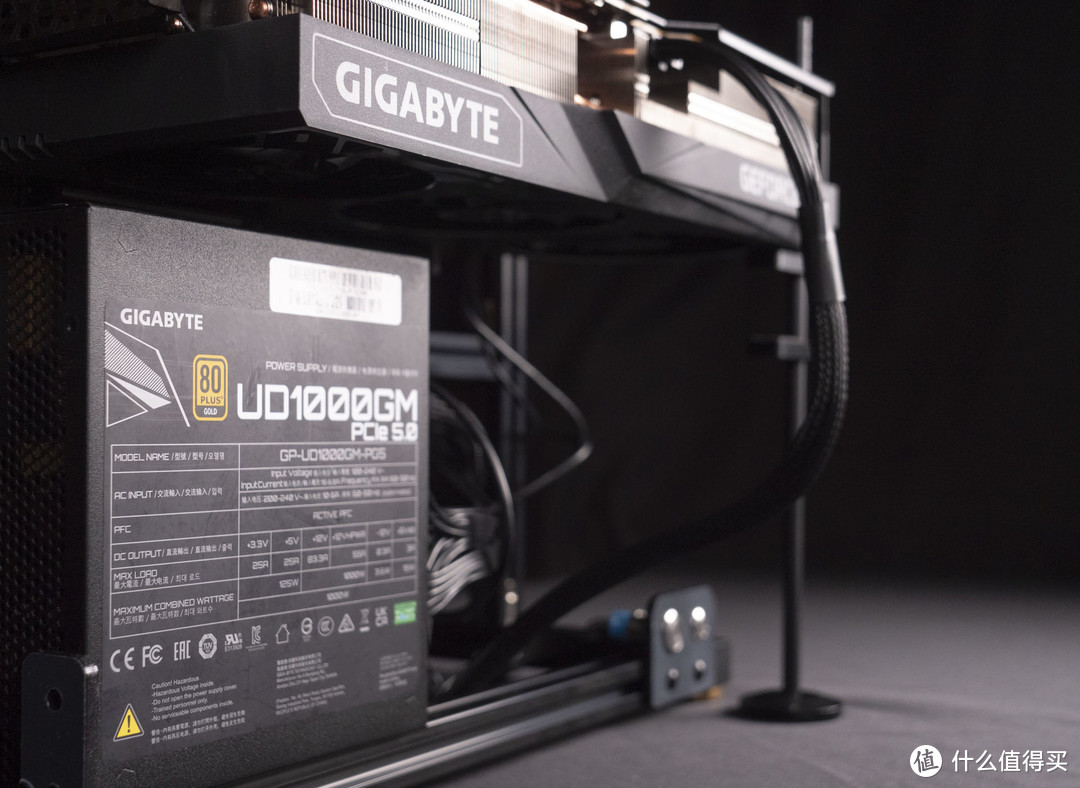

当软件包打开时,将绘制源体。

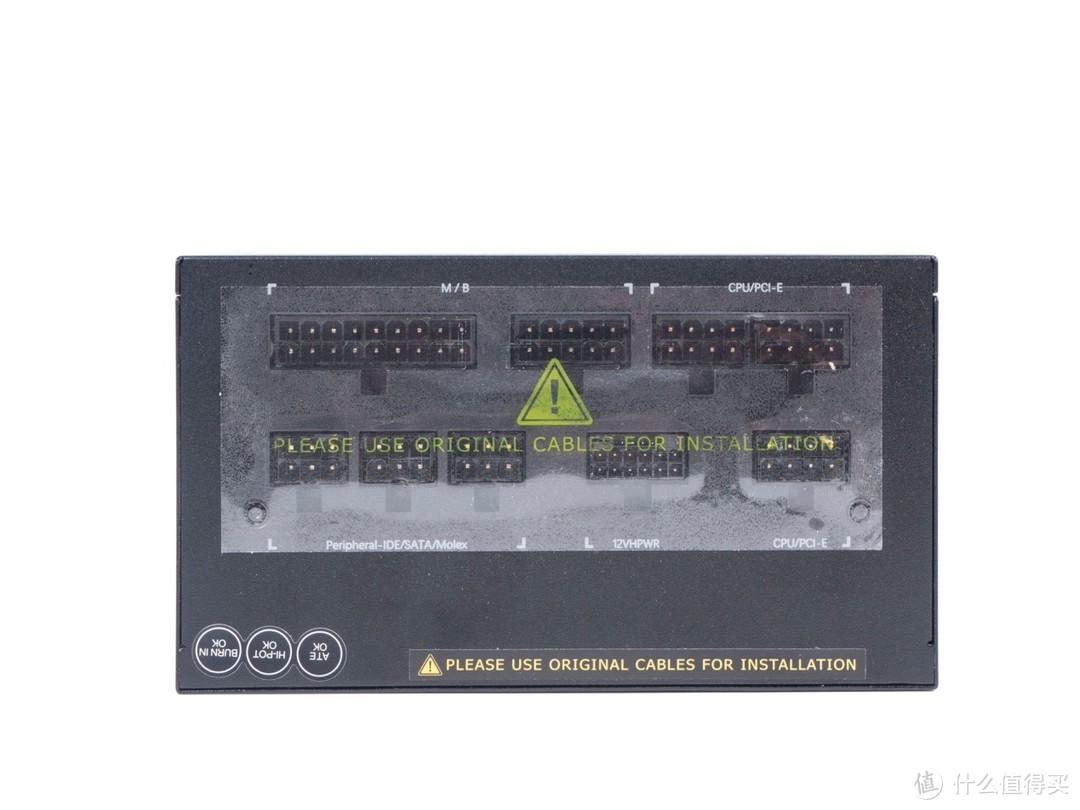

电源模块链接插件上显示警告指示,以防止用户擅自访问模块材料引发问题。
取消了警告指标,以表明电力来自12个VHPWR供电连接器。

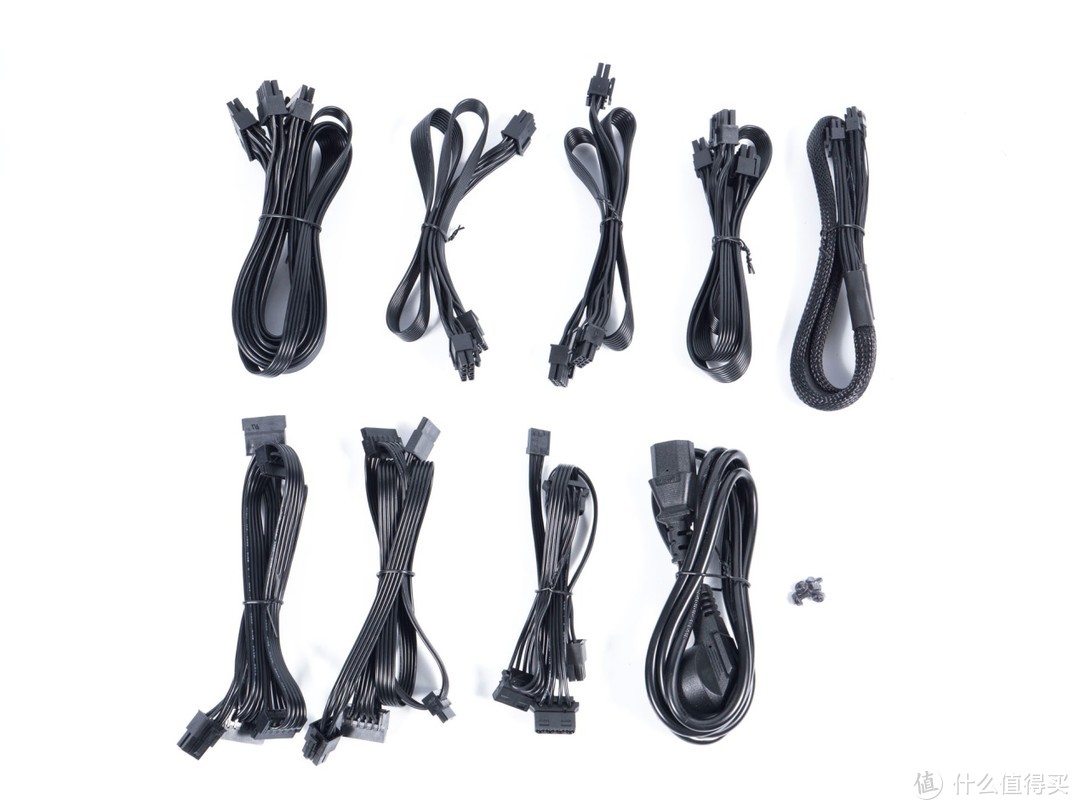

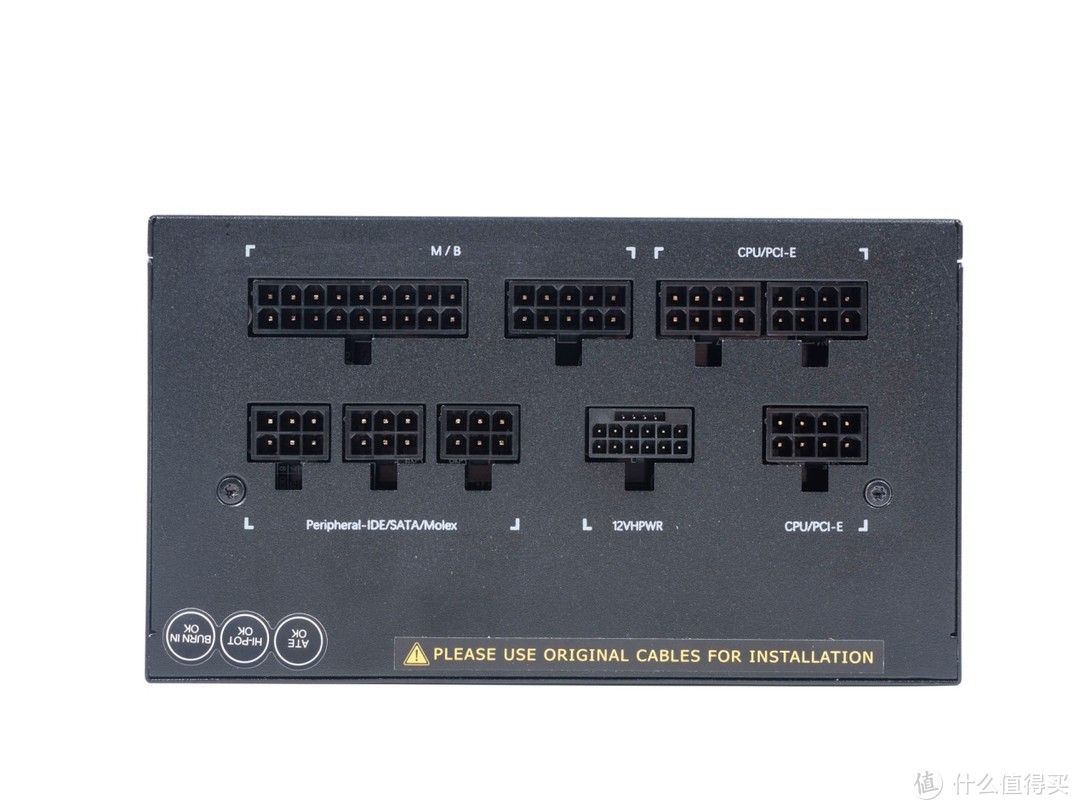

在电动容器中,使用传统的模块电线和交换电线。

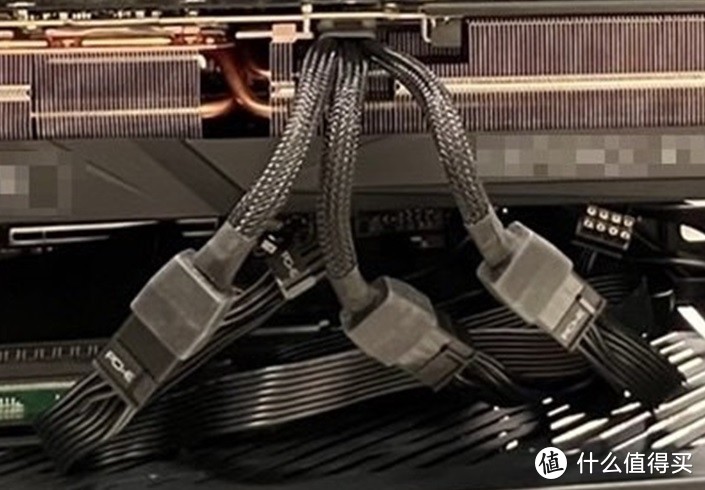

PCI-E 5.0 家庭单元(12 VHPHWR家庭单元)。

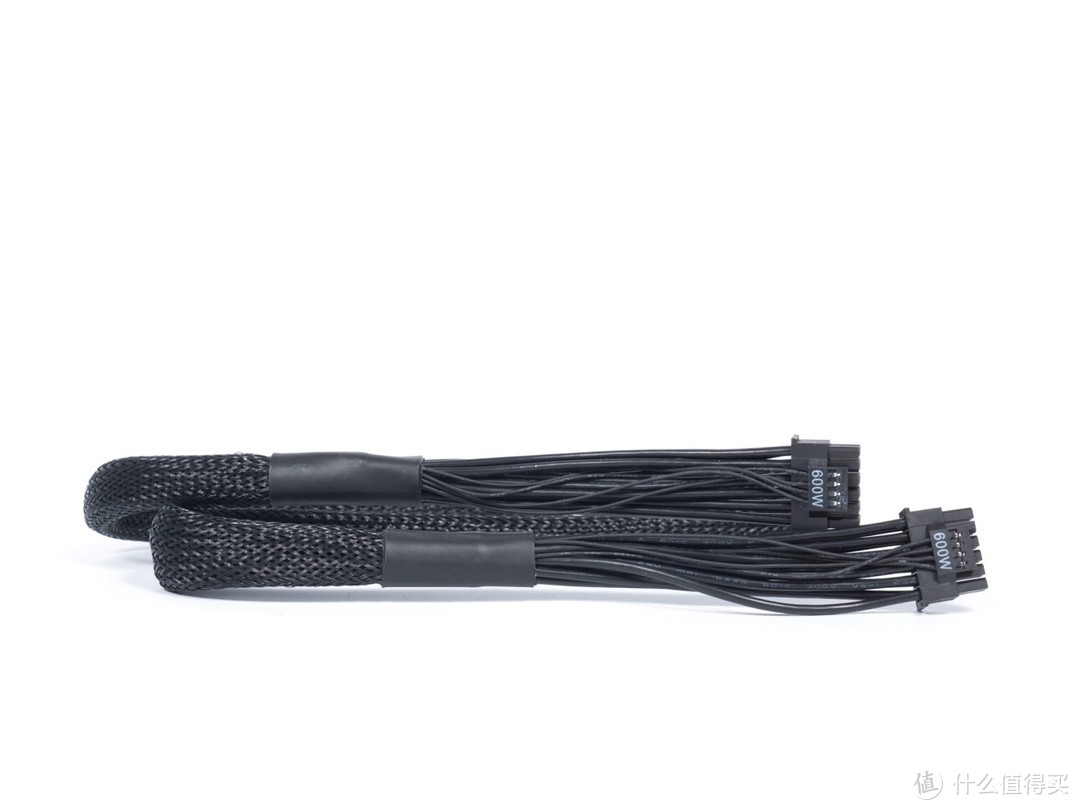

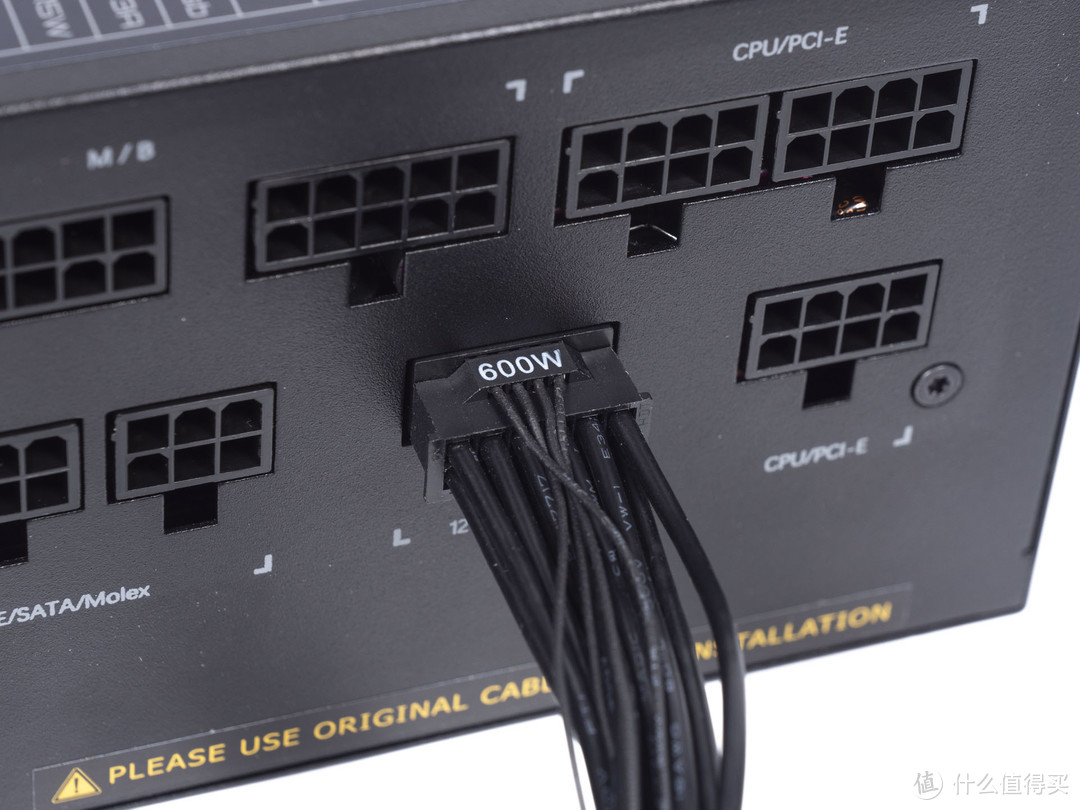

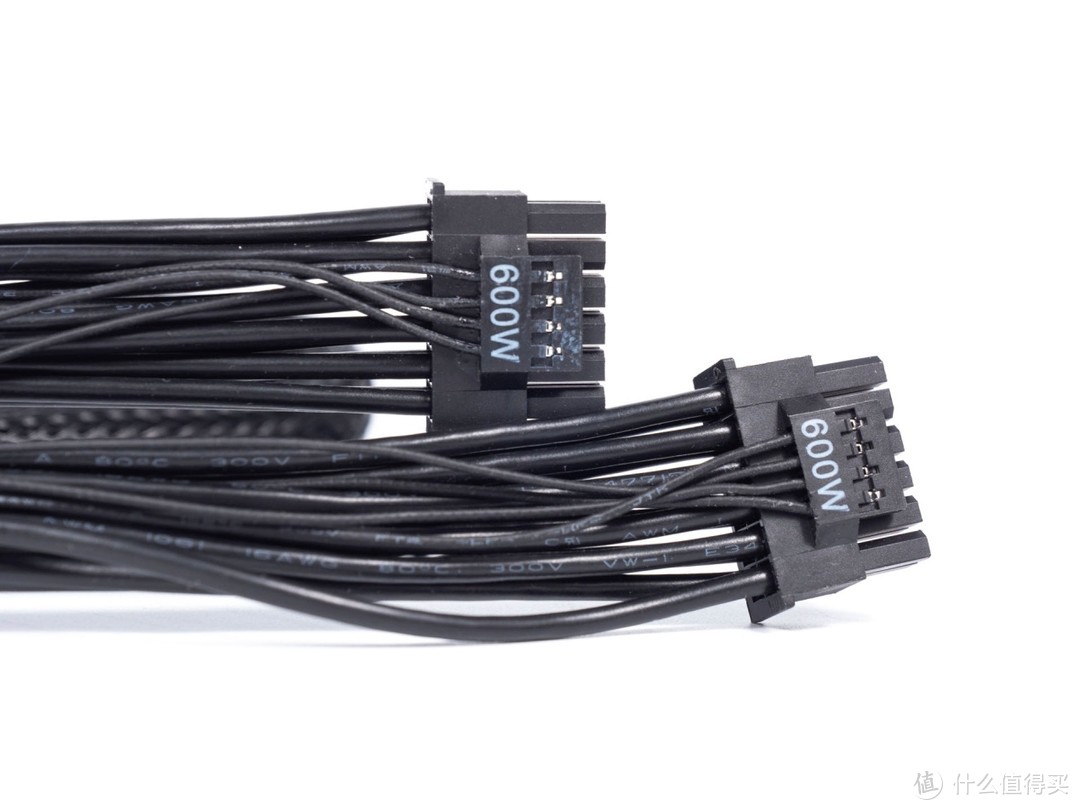

可以看到,电缆上清楚标明了600瓦的功率。

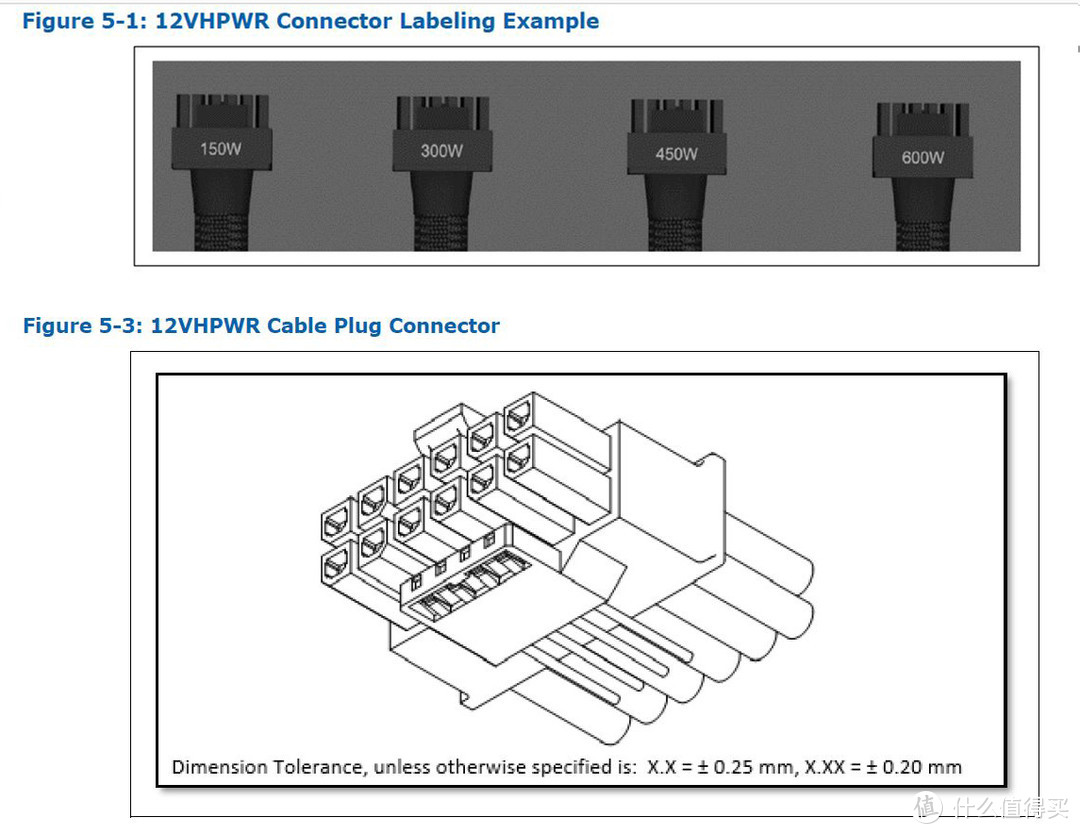

无需区分电源的哪一端和卡片的哪一端,因为同一端界定了12VHPWR模块线。

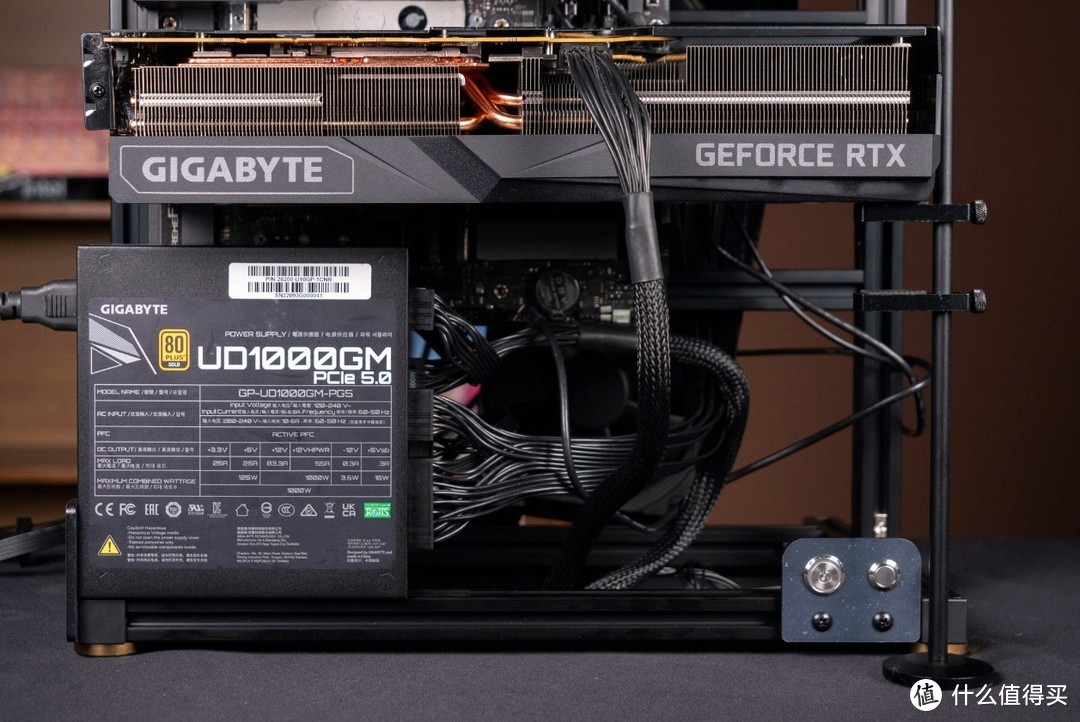

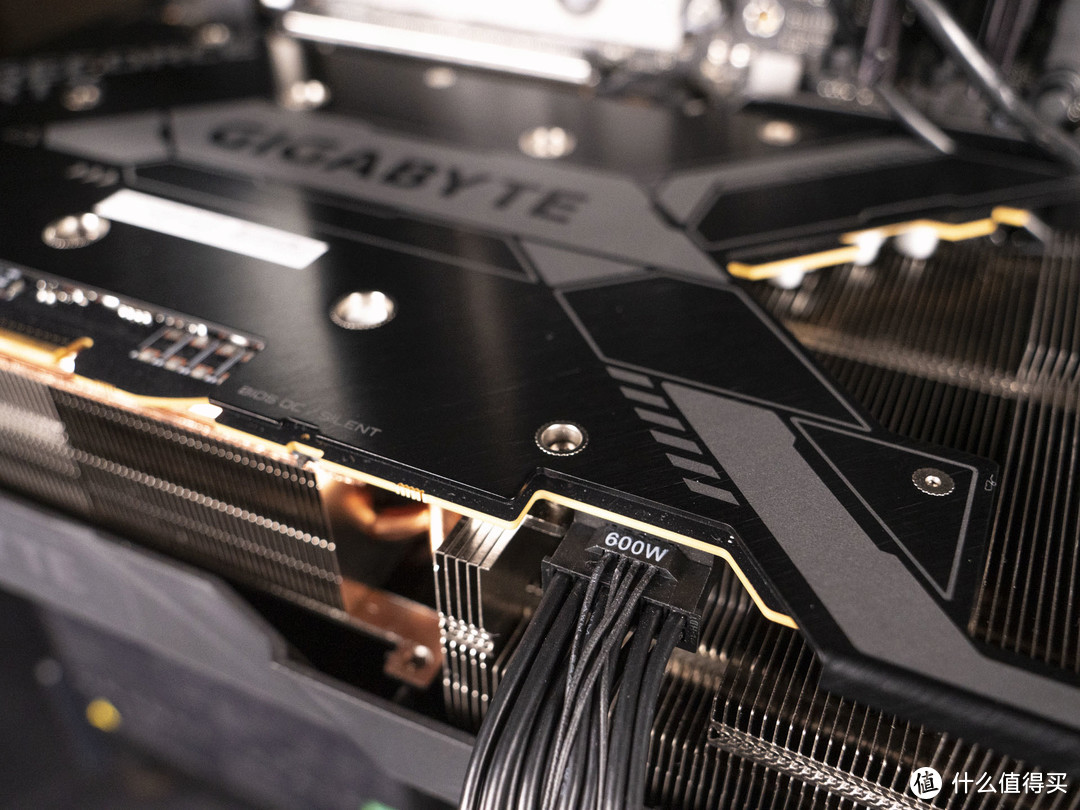

为了在案件内进行接线,单行线路提供600W电力,新的代码保证卡片与电源匹配,没有电力短缺。
性能测试
UD100GM PG5的动力源是单电路12V设计,具有完全的电压适应性和80Plus金。

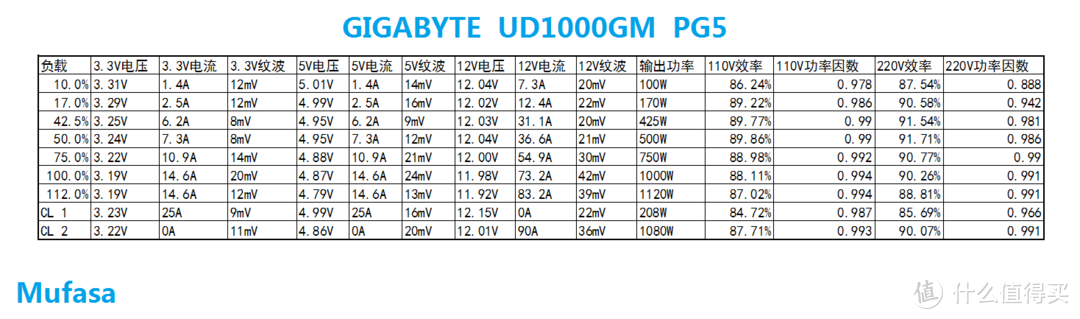

显示电子载荷测量结果。
电力供应在计算设备缺陷(约1%)之后,符合80加金奖励的效率标准。
220V的运行效率更高,保护电力,减少热量超过90%的时间。
电源的电压调整率和旋转波在整个过程中一直保持在ATX 3,不到标准0的一半(越少条越好)。

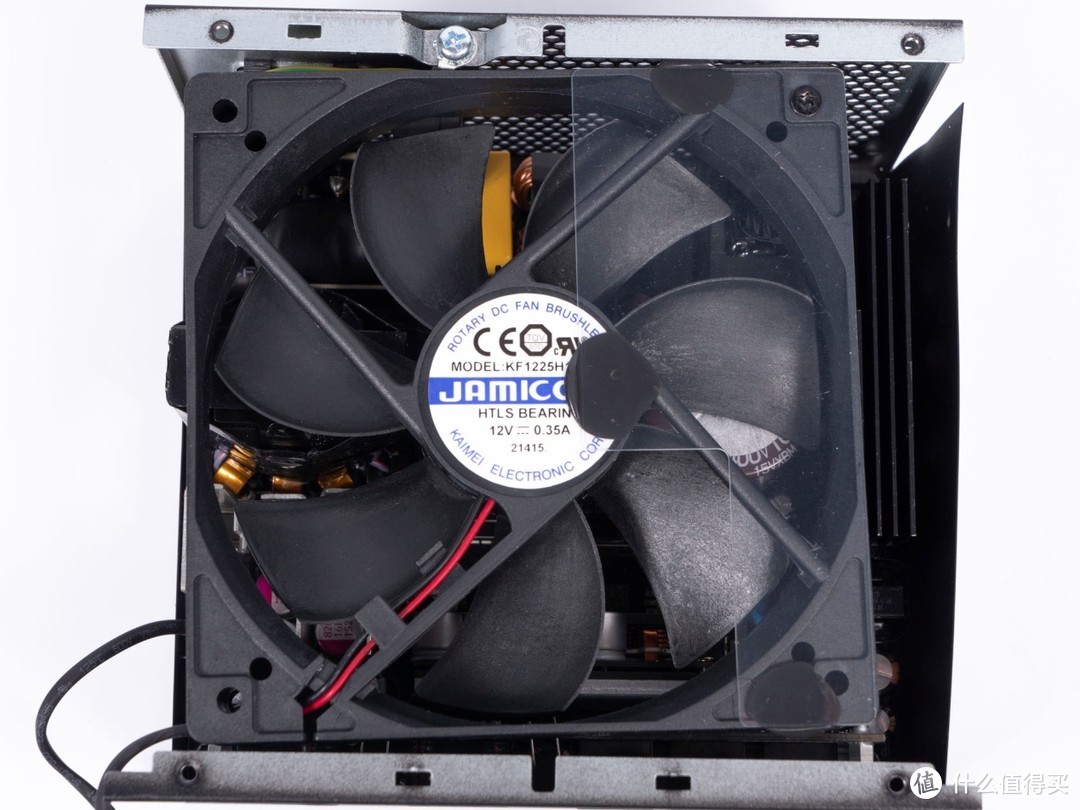

电源供应具有自动风扇停止控制功能,当电量低于400瓦时,风扇就会停止。
当温度上升或电能达到400瓦时,风扇开始开动。
750W风扇设定为中速,1,00W风扇设定为高速,风扇设定为最大速度为1120W。
交叉载荷测试简单易行。电力有很多闲置能力除了标牌外,您还可以导出 12V 90As 。达到1120W，在这一点上,参数是正常的(在实际使用方面,应该避免长期超载)。电力供应有足够的剩余电源。600W, 12 VHPHWR的一致产出是可能的。
动态负载测试
ATX 3.Code 0和PCI-E 5. 在0标准中,12 VHHPWR插件对动力源的动态载荷能力提出了更多的要求。
在此还进行了动态负载测试。 第一个是每条电路10A电流,该电路装载并测试一般动态。

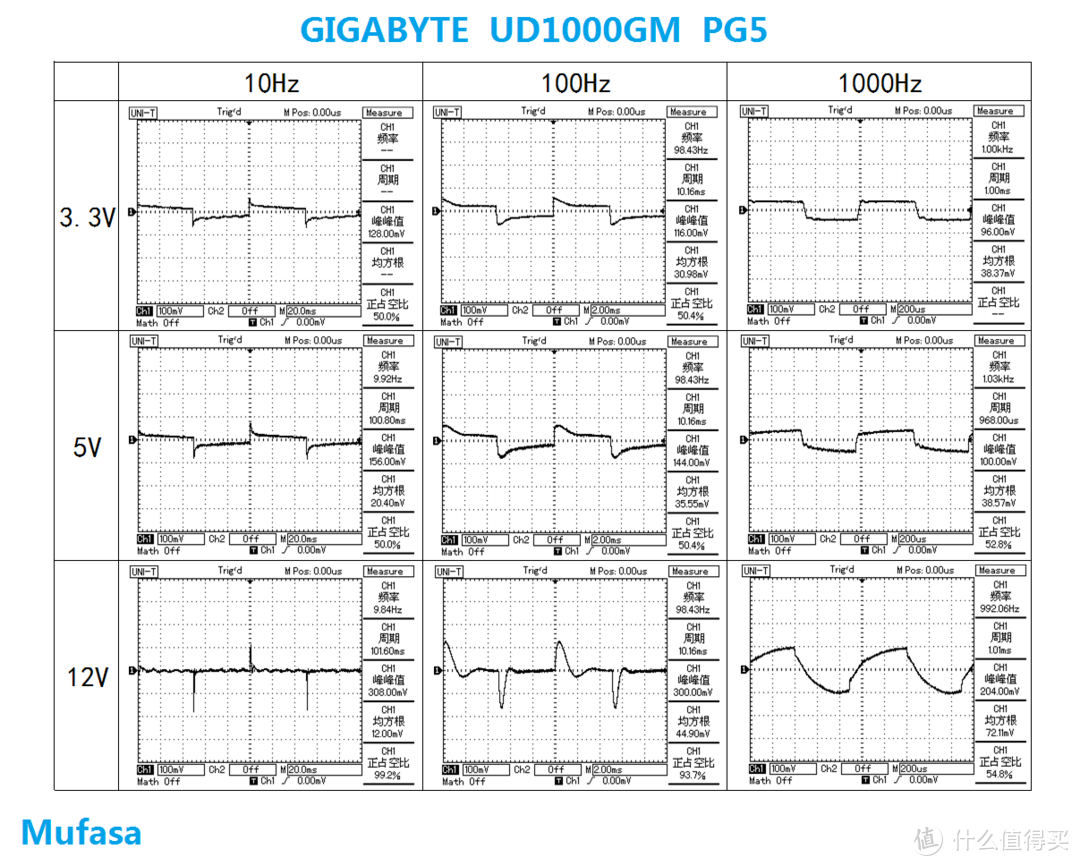

3V和5V的动态恢复率很高,Vp-p(高峰)的恢复率也很低。

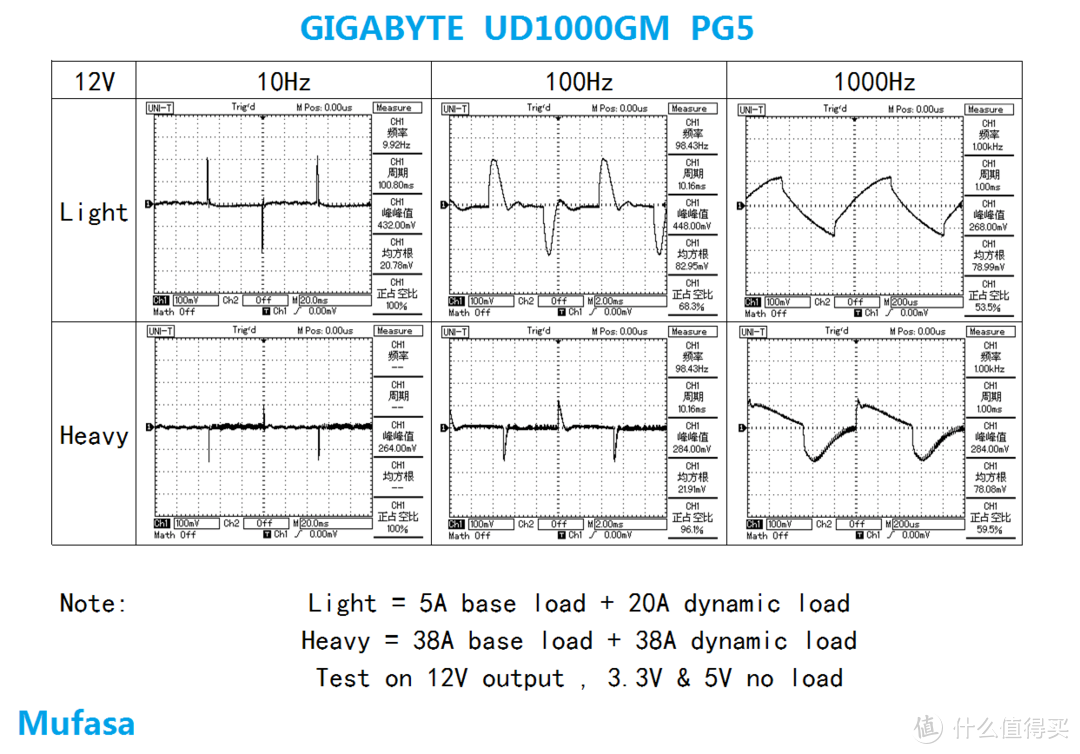

12V动态控制中没有波形干扰,Vp-p(峰值)是典型的。
然后进行大型动态测试,模拟高CPU/GPU功率使用率。
动态波的形态仍然正常,没有异常的冲击,Vp-p(峰值)表现良好。
显然,UD100GMPG5应对了新的标准CPU/GPU的高动态载荷,并有能力加以控制。
拆解分析

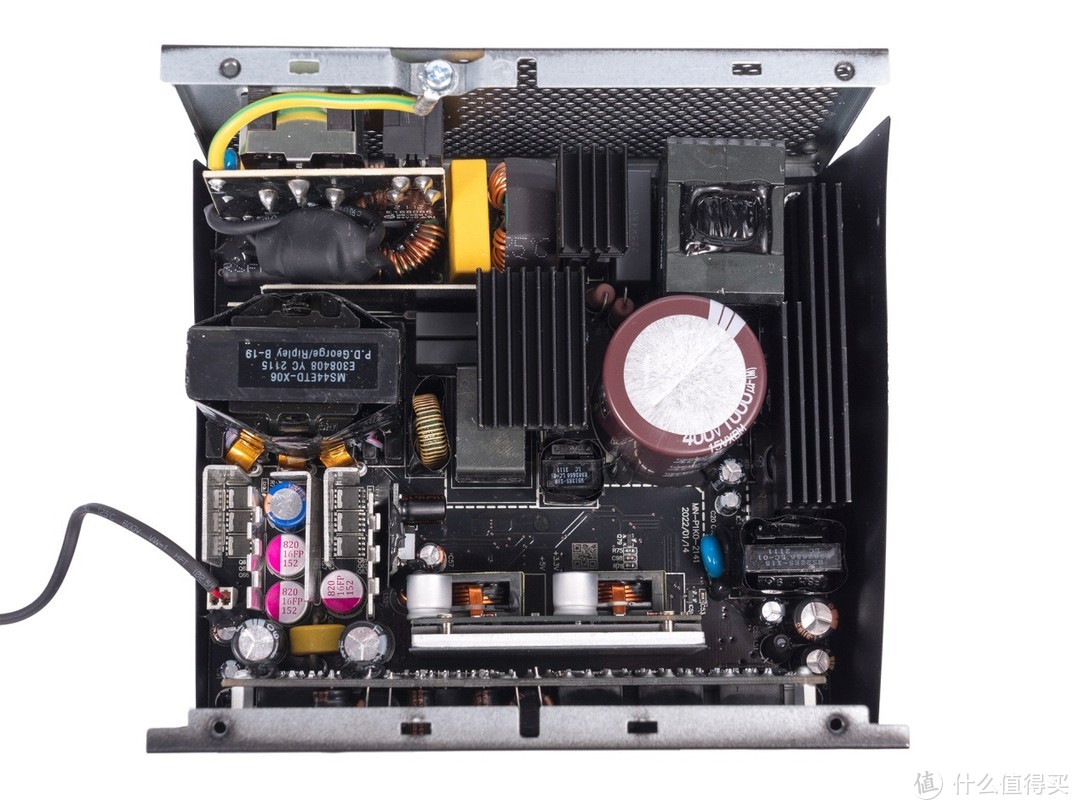

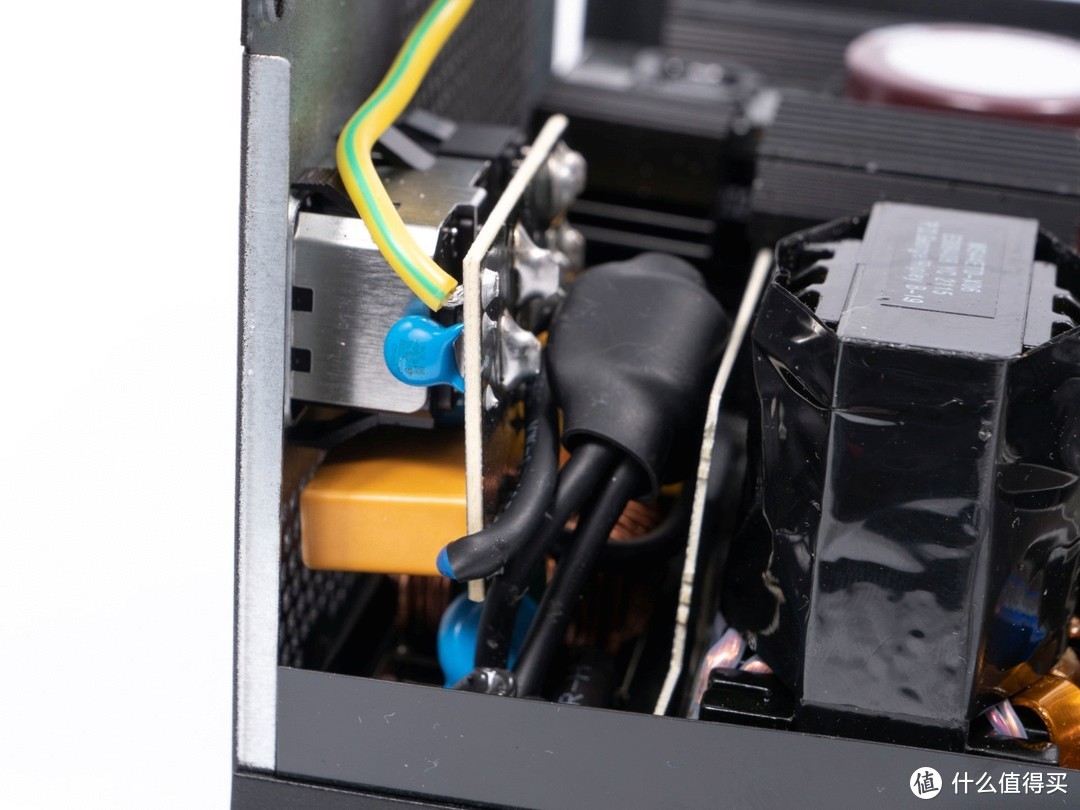

开关电外壳并检查内部。 UD100GM PG5 使用常用的 PFC+LLC 口音+Sync Recipe+DC-DC 电路结构。

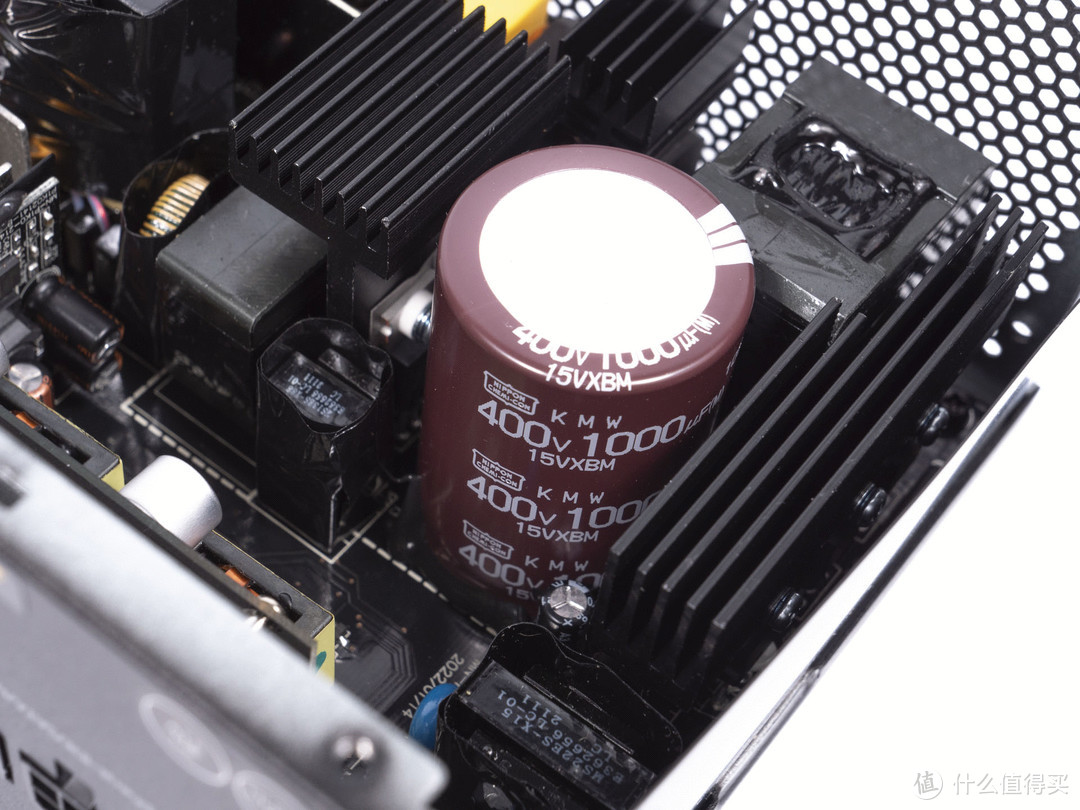

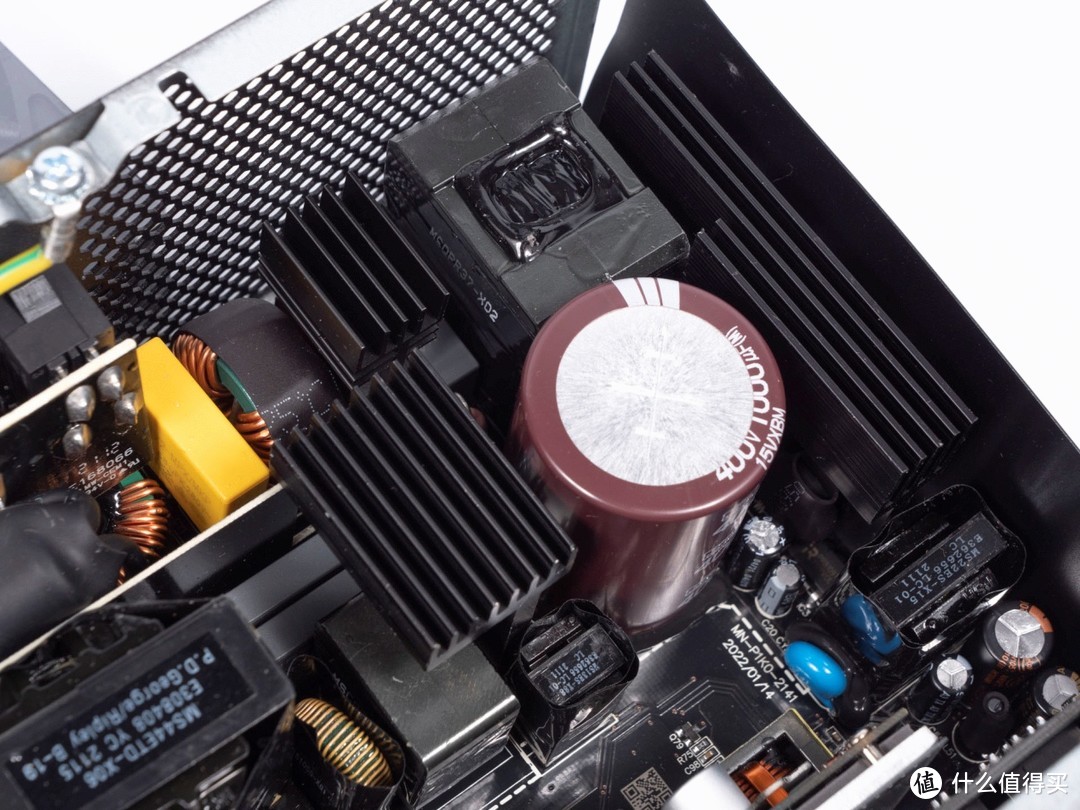

主要的电容器很大 设计出1个UF/1W

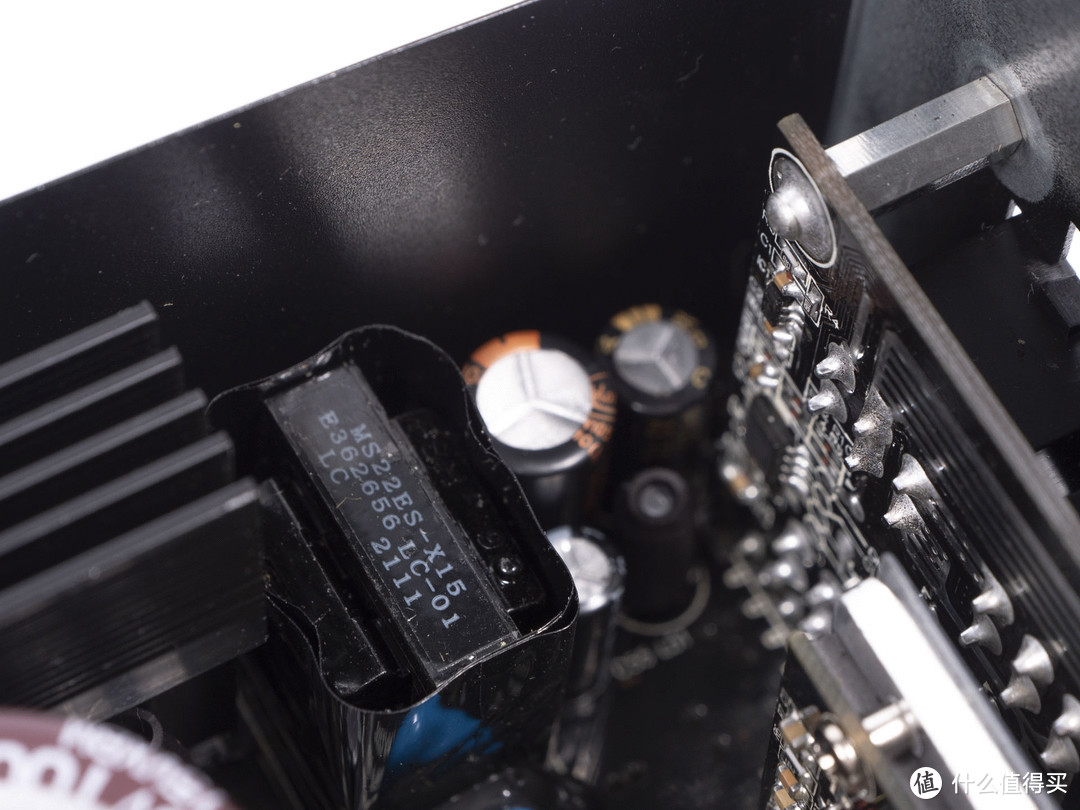

为防止高频噪音,全氟化学品传感器采用封闭结构。

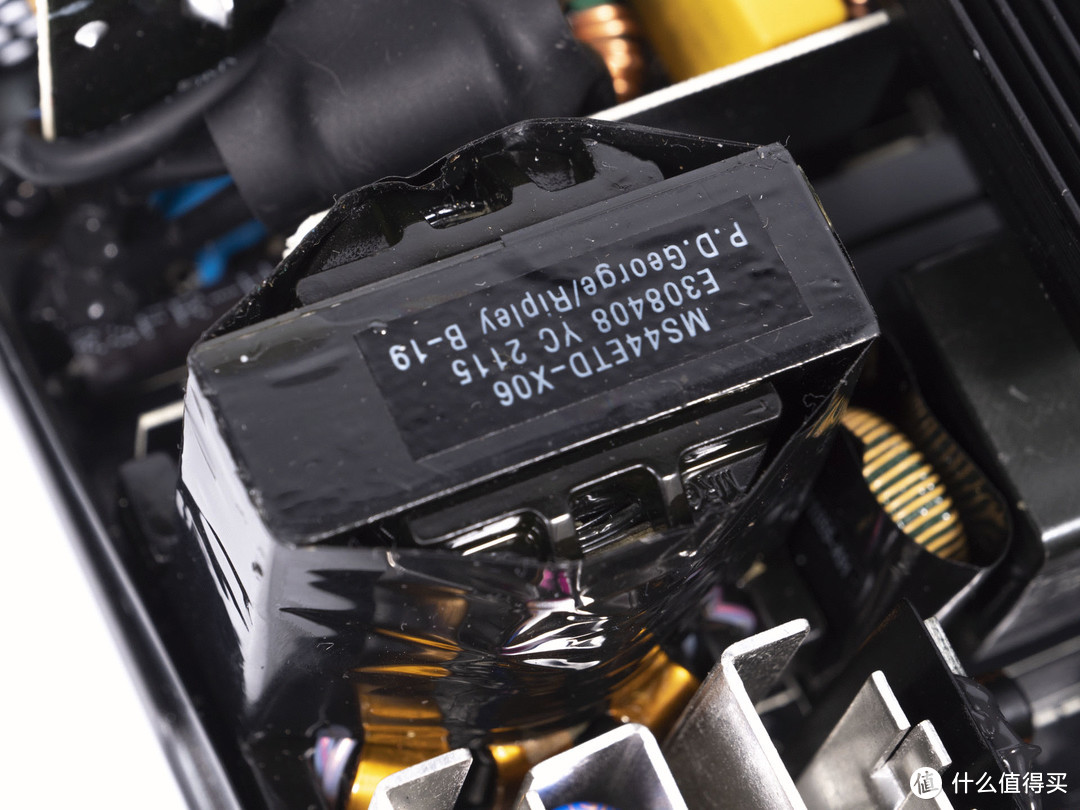

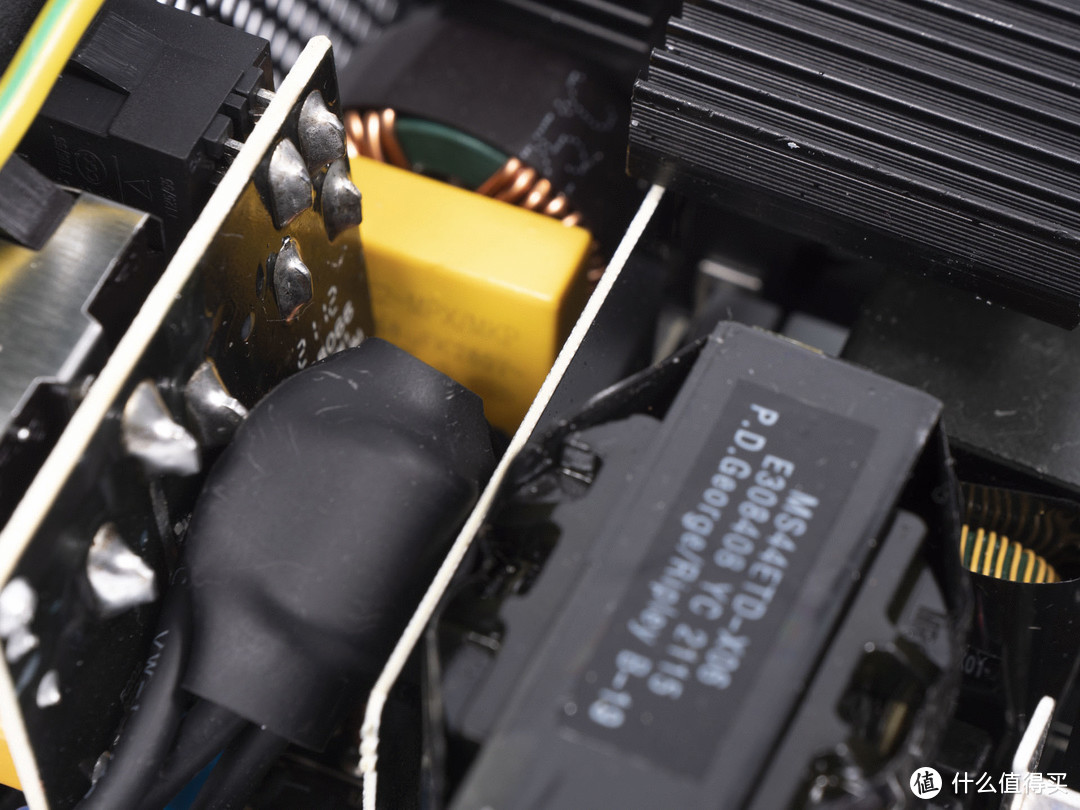

主要变压器是用铜带建造的,具有体面的过程,在测试期间不会产生高频噪音。

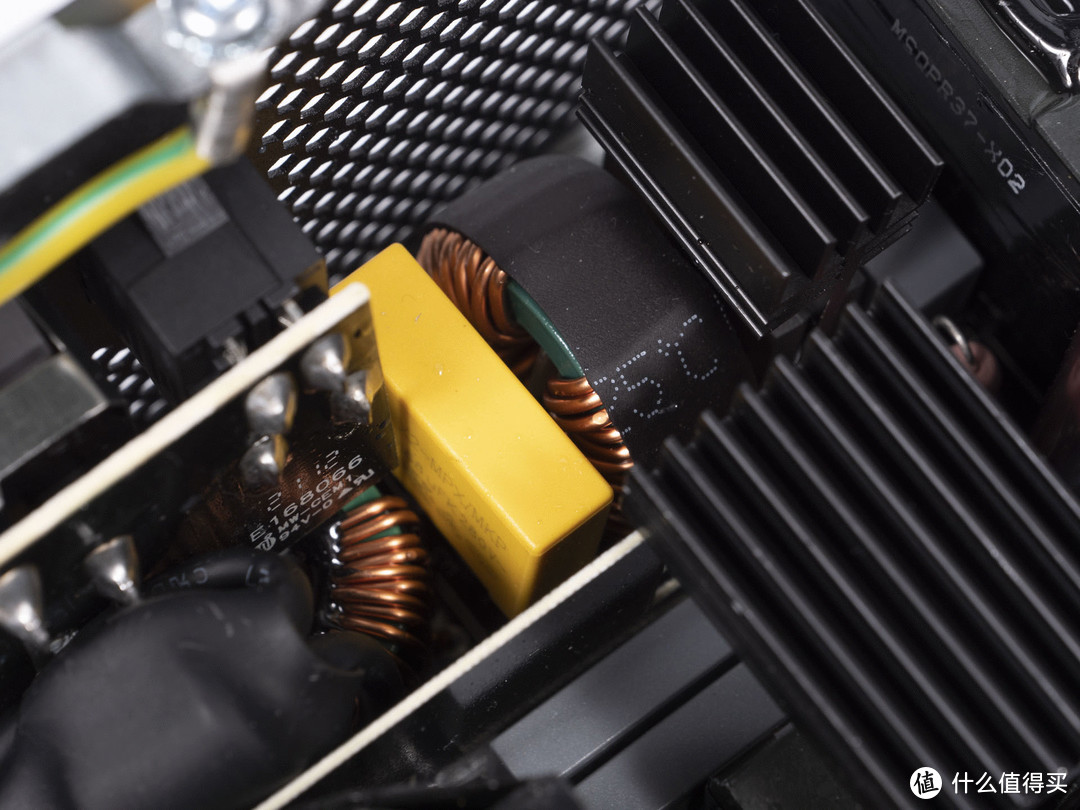

所有电路均通过交换输入 EMI 过滤。

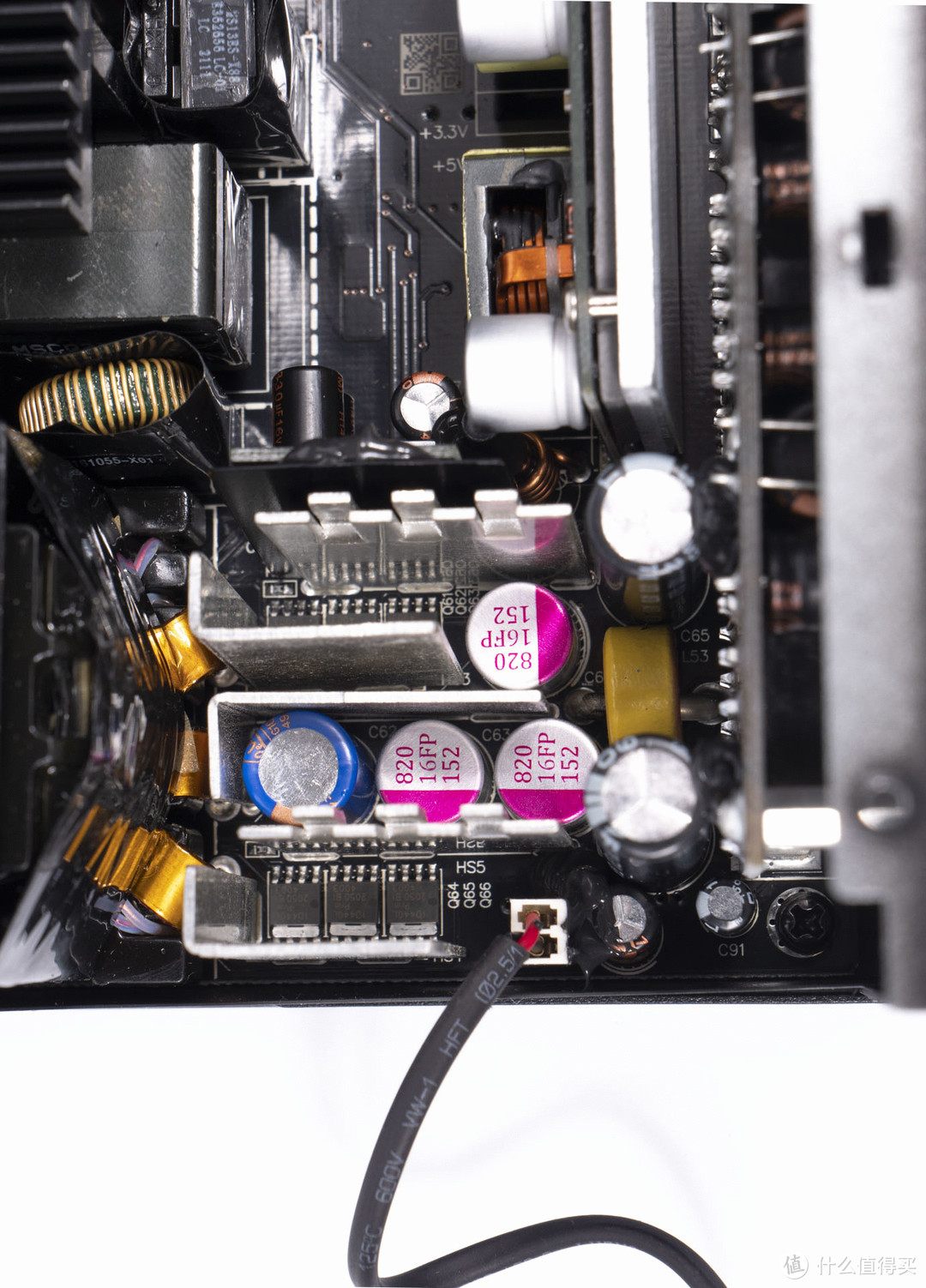

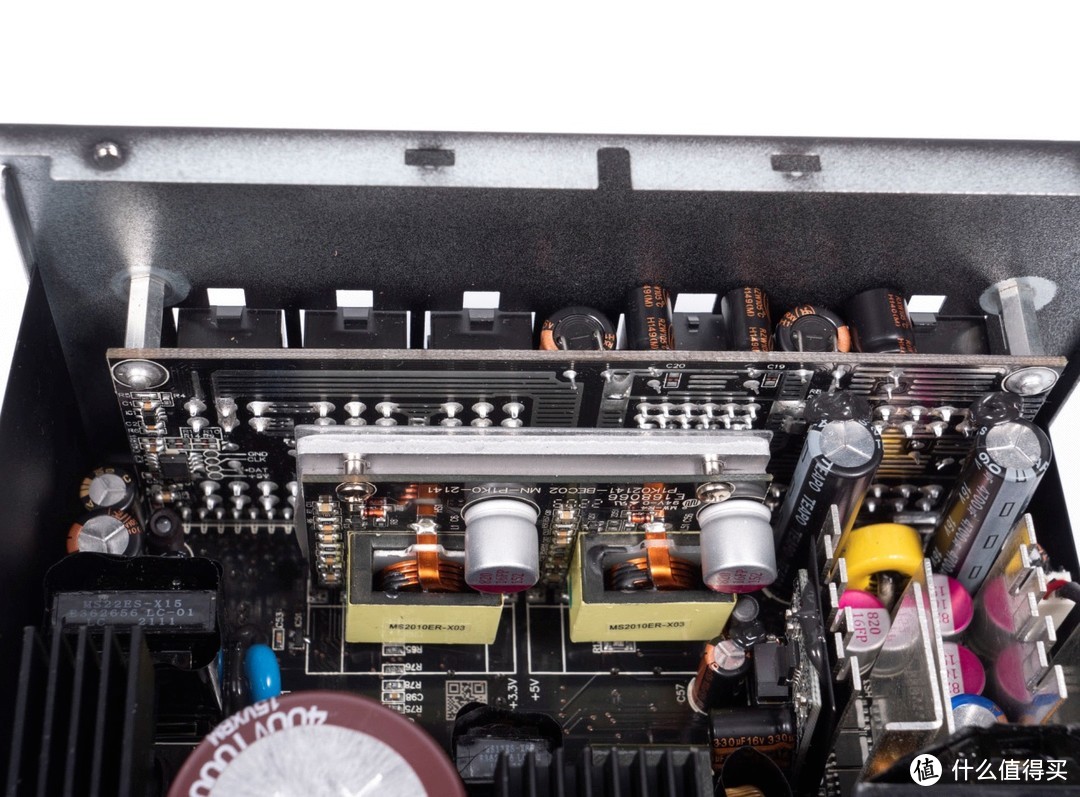

利用现场效应管和固态电容器同步流动部分。
通过用导体和散热器引信铜质,流管是同步的。

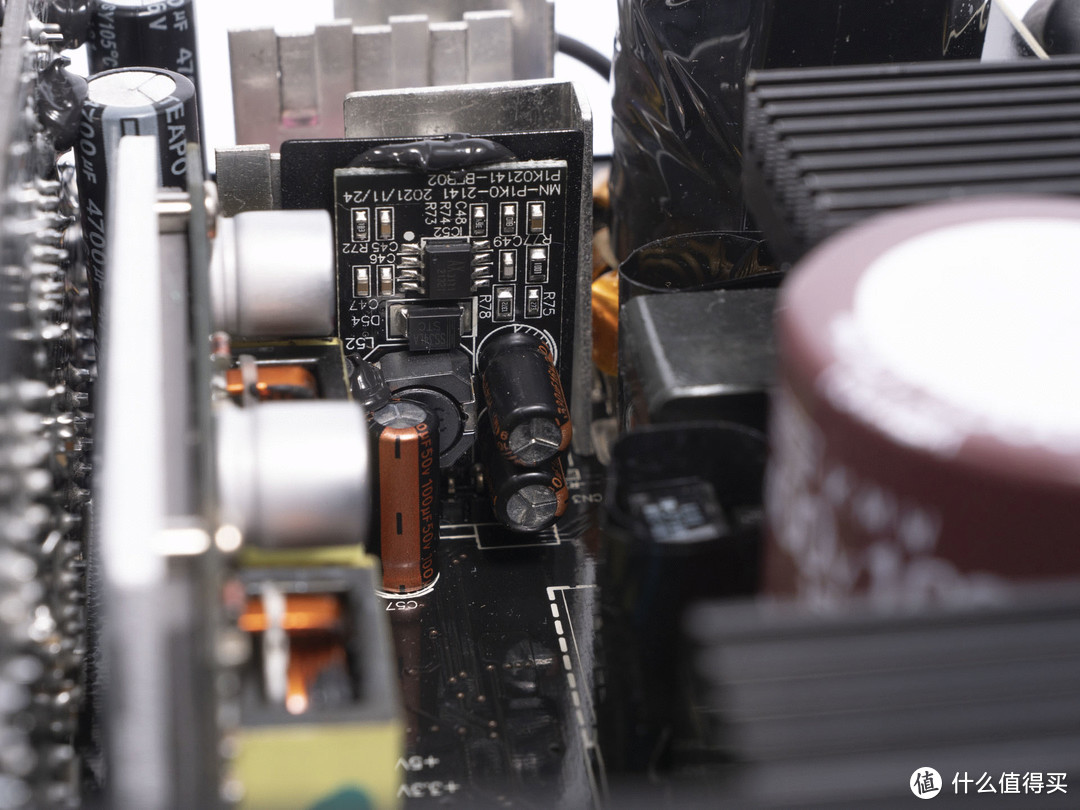

-12V只使用一个小电路板(12V负电压)
重食品通道,3,3V5V5VDC-DC线路

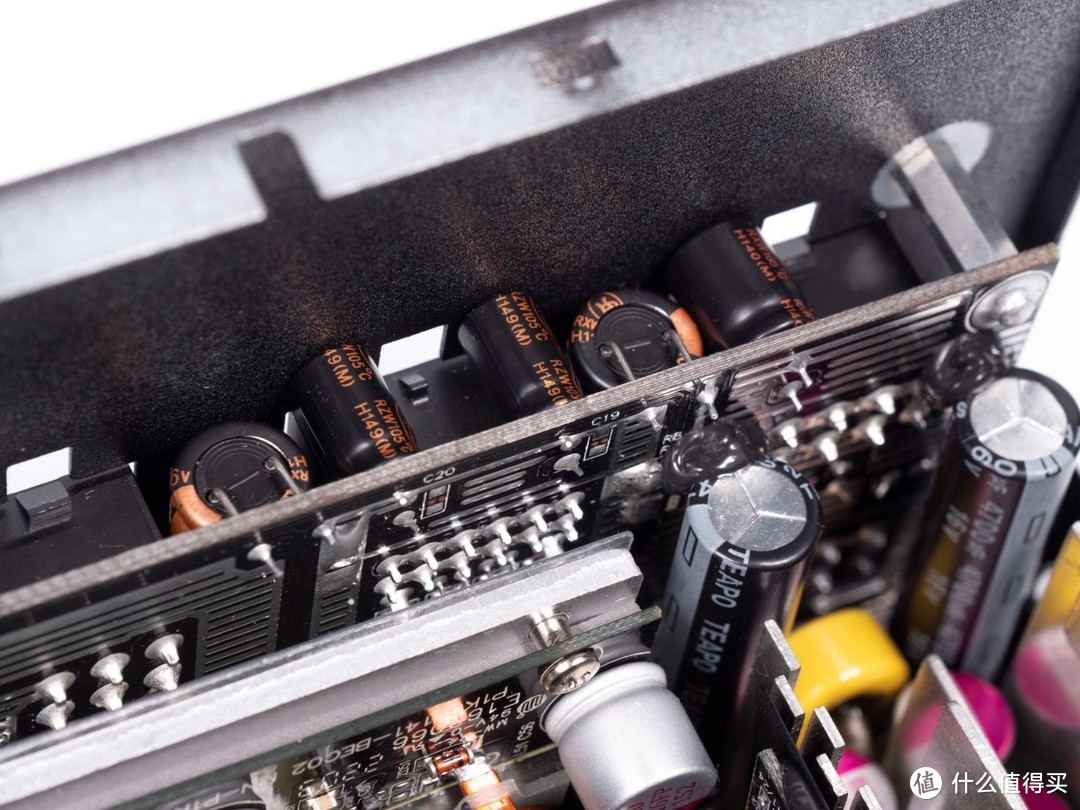

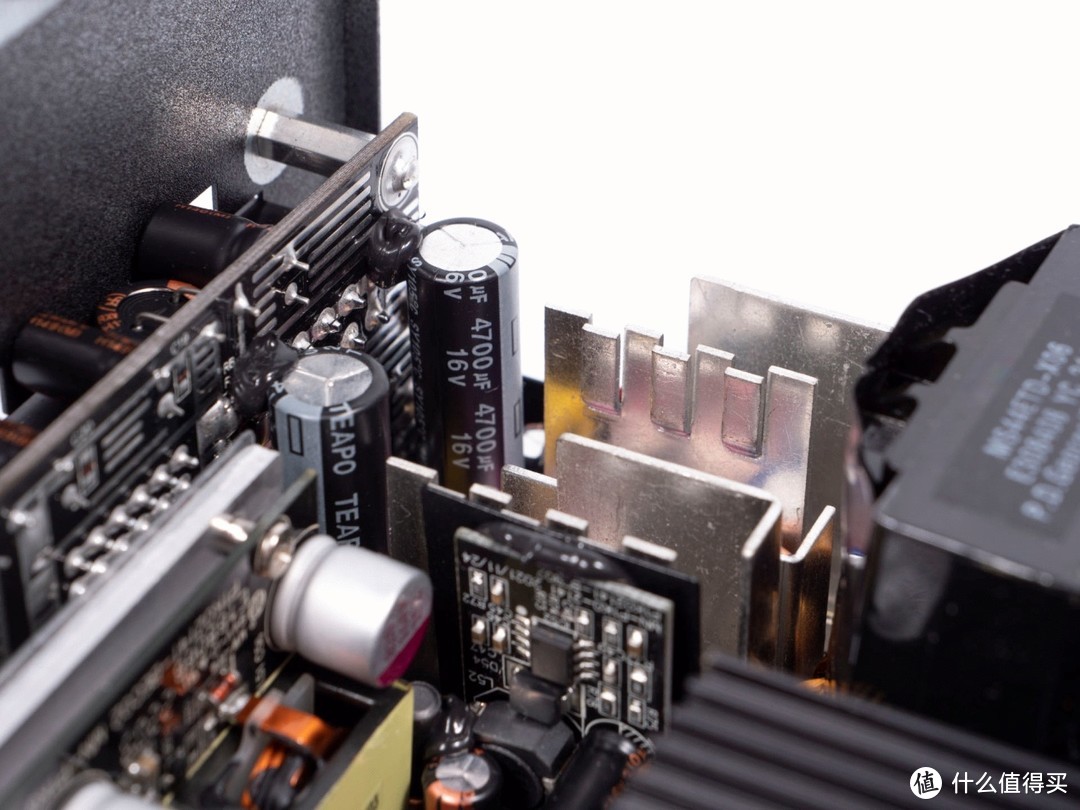

在模块面板上安装了大量过滤电容器,帮助尽量减少脊椎波。
备用电路位于一个角落,有足够的辐射区。
总结
UD100GM PG5非常适合与由 0 (12 VHPWR)支持的RTX 40系列电源的最新释放相匹配,并且也准备用于下一代RTX 40卡。
在高负荷动态测试中,UD100GM PG5正常运行,没有异常震动,Vp-p(峰值)符合要求的标准,可以轻松使用。
