5路热电阻温度信号转RS-485/232，温度采集转换模块 YL25
- 温度信号输入
- 通讯协议
- 抗干扰
最后更新：2022-05-24 17:36:37 手机定位技术交流文章
概述：
YL25系列可用于RS 232/485汽车工业自动化控制系统、温度信号测量、监测和控制等。
产品包括电源隔离，信号隔离、线性化，使用RS-485系列的A/D转换和通信每个序列条目最多可提供255 YL25模块。通信系统以ASCII或MODBUS RTU协议为基础。可使用代码设定地址和港口费率。它与该厂其他控制舱共用相同的RS-485公共汽车。便于计算机编程。
特点：
• 收集5线温度信号、隔离转换和RS-485/232产出
• 精确度高于0.5%的24位AD转换器的使用率。
• 四线测量、延线校正和极佳的测量精确度
• 支持热电屏障探测功能。
可编程Pt 100或Pt 100信号输入
• 通过RS-485/232链接方案校准模块的准确性
• 3 00个VDC信号输入/产出孤立
●电力供应电压范围:8 32VDC
• 增加了标准DIN35铁路,以便集中铺设线路。
●用户可编程设置模块地址、波特率等
* Modbus RTU通信协议和自动识别协议支持
典型应用：
• 许多电路的温度信号测量和监测
使用RS-485远程I/O收集数据
* 应用系统,如智能建筑物控制、安保工程等。
• 使用RS 232/485公交车的工业自动化控制系统
• 工业地点的信号分离和长途传输
● 设备运行监测
• 传感器信号测量
* 收集和记录工业领域数据
• 开发医疗、工业和管制产品
YL25系列基于一台带有先进监测和控制系统的单分立机,所有校准值、地址、港口费率、数据格式、核查和现状、换算率等等都保存在EPROM中。
YL25系列装置的研制和生产符合工业标准,与信号输入/输出分离,能够维持3,00VDC孤立的电压,对干扰有很强的抵抗力,并且非常可靠,工作温度范围为45°C85°C。

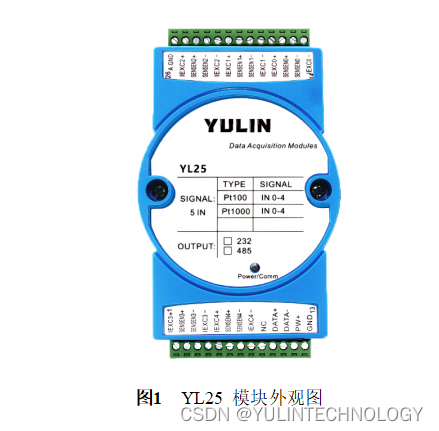

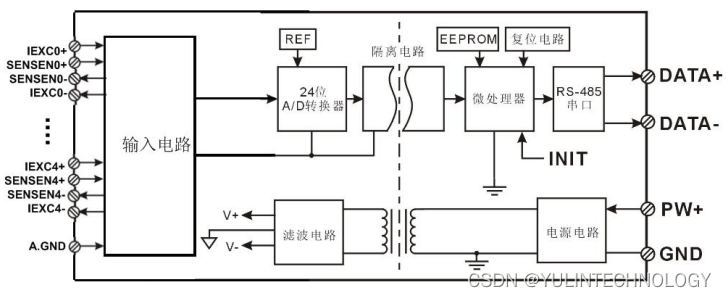

功能简介：
YL25信号分离收集模块可以测量五个不同路径的温度信号。
24 位接收器精确度, 5 位温度信号输入。 所有信号输入范围在设备离开工厂之前都经过校准。 用户也可以在使用时自行设定校准 。
使用常规的RS-485或标准的RS-232通信接口与订单类型。
通信协议:模块自动发现通信协议,从而能够与许多PLC、RTU或计算机监测系统的品牌进行网络通信。
数据格式: 10个起始位置, 8个数据位置, 1个停止位置 。
地址(0-255)和港口费率(2400、4800、9600、19200、38400、57600、115 200bps)可以配置;通信网络最长距离为1 200米,通过双管电缆连接。
通信界面的高舒适干扰设计、15 KV ESD保护以及不到100毫西的通信反应时间。
这些模块有瞬态二极管抑制器,可有效抑制波脉、保障模块、内部数字过滤器,并含有电网的工业频率干扰。

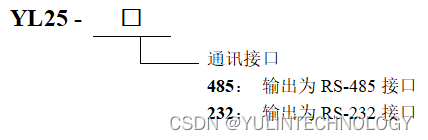

选型：
备选办法1:耐热信号输入YL25-485模式,输出RS-485接口
备选办法2:耐热信号输入和输出的YL25-232型RS-232接口
YL25通用参数：
(通常在+25°C对24VDC)
输入类型: Pt100 输入 / Pt100 输入
0.5%精精度
温度漂移:30 ppm/°C(最大为50 ppm/°C)。
输入以下温度范围:(1) PT100,-200 400°C
（2） PT100,-200~600℃
（3） PT1000,-200~400℃
（4） PT1000,-200~600℃
5 SPSP AD 换算率
共同调制(CMR):120 dB(1kce Immechy@50/60 Hz)。
资料来源:Imm平衡@50/60 Hz: 60 dB(1 k) NMR
输入端保护：过压保护，过流保护
议定书:RS-485或RS-232标准性格议定书,以及MODBUS RTU通信议定书
软件的选择包括港口费率(2400、4800、9600、1920、38400、57600和115 200bps)。
可在(0-255)地址选择软件。
最大通信响应时间为100毫秒。
电力供应:+8 32VDC 广泛的电力供应、内部再循环和超压保护电路
电力使用不到1瓦。
-45°C至+80°C的工作温度
工作场所湿湿度:10%(无凝结)
储存温度范围:-45°C至+80°C
10% 储存湿湿度(无凝结)
隔热压力:3KVDC,1分钟,泄漏1mA,其中RS-232/RS-485输出和电源合用。
3KVAC,1.2/50us(峰值)抗冲击电压
尺寸:120毫米x70毫米x43毫米

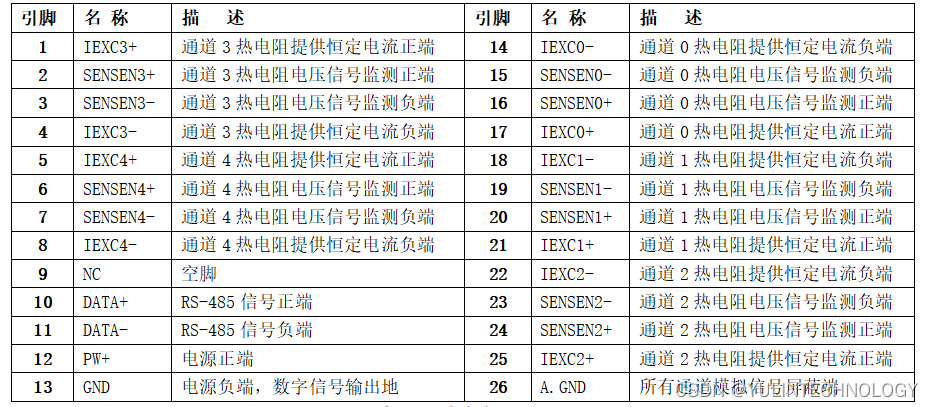

引脚定义：
