一,什么是JESD 204协议?

JESD204标准仅用于序列传输转换器样品。2006年，根据JESD204标准,支持单一频道上的若干数据转换器。改进后的版本如下:A、B和C相继增加,以便多渠道、确定性延迟、发现和修理错误等等。继续提高隧道的速度JESD204具有广泛的应用。电信(无线、波束成型、5G)也包括在内。航空航天(卫星通信、成像)和其他应用为ADC或发援会部门提供了投入。

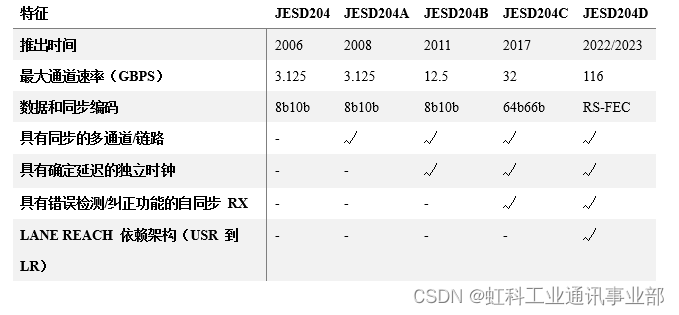

二. JESD204协定的发展史

三. 数据转换框架

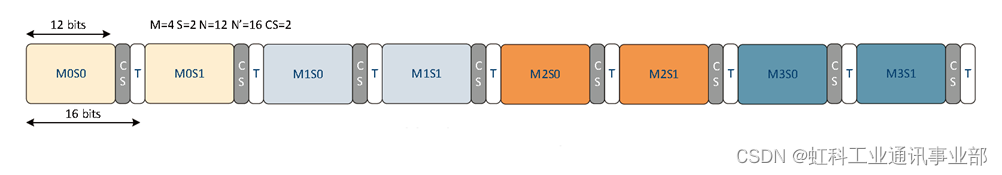

JESD 数据输入参数
· M - 每个链接转换器
- 每个转换器样本S
表示每个样本的位数(分辨率)。
CS - 每个样本的控制位置
• N’ - 样本容器 N’ >= N+CS

JESD 成帧参数
每个连接都有一个L频道
每个频道框架 F 8 字特
• K-MultiFrame(204B)框架
- 多块延伸(204C)
HD - 高密度(样本可以分离)
CF - 控制框架(框架结束时的CS)

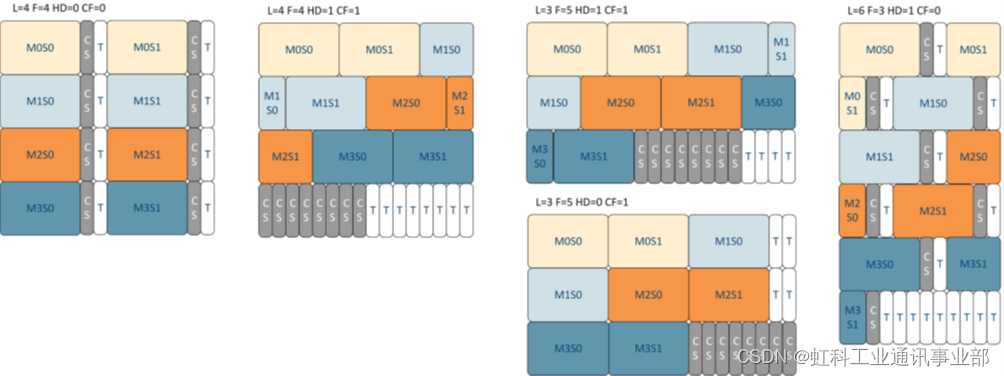

从转换器中采集的样本不断收集到一个框架,然后横跨频道进行分割。

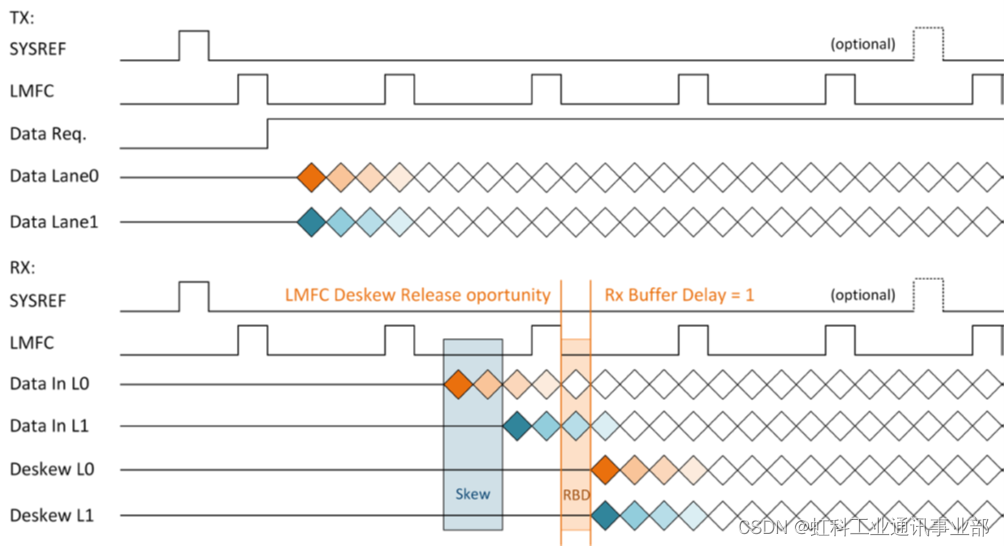

4. 确定性延迟

在JESD204B中增加的确定性延迟使该系统能够在重新定位、电力循环和重新引入事件期间保持一个一贯的系统延迟。在大多数情况下，这是通过发送系统参考信号(SYSREF)实现的。在发射机和接收器之间,信号建立公共时间序列参考。它还使该系统能够对延迟的变异性或不确定性进行核算。

五. 最常见的危险和陷阱

在1子类中,基于JESD204标准的系统设计的关键陷阱和风险将包括系统钟。SYSREF被用于造成确定性方面的延误。在不同系统情况下生产和使用SYSREF也至关重要。难以确定适当的框架格式和SYSREF类型,以满足系统时钟的稳定性和链性延迟。
处理《儿童权利公约》和《经济、社会、文化权利国际公约》的比特顺序并不总是显而易见的。技术图纸与实际表格不符。这种区分将导致采取各种办法。造成不兼容问题。cocorres, cocorres, a concoon partner, 采取了预防措施来避免这些问题。如位的交换。如果在这方面需要技术援助,你好 欢迎来到伊里斯科技术工程师

为什么你选择 Iris cocorres Jesd 204 IP?

COcorres JESD204 IP在所有小于5纳米的主要子工厂和工艺中进行了漂流。此外，所有主要数据转换器和Serdes/PHY都测试了与JESD IP的互操作性。结果,产生了极为合适的设计。
