21、ADS使用记录之E类功放设计(中)

基于ADS记录的E级电力放电设计(中文)

先阅读20,ADS使用记录的E级功率耗散设计(顶部)

本教程实现E级功率放电、工作频率2.4Ghz的分布参数!

ADS使用记录文件链接的E级排放设计:
https://download.csdn.net/download/weixin_44584198/85591121

1. 取得总参数所创造的阻力条件

通过对前课的分析,根据总参数设计得出E类排气量。基本参数如下:

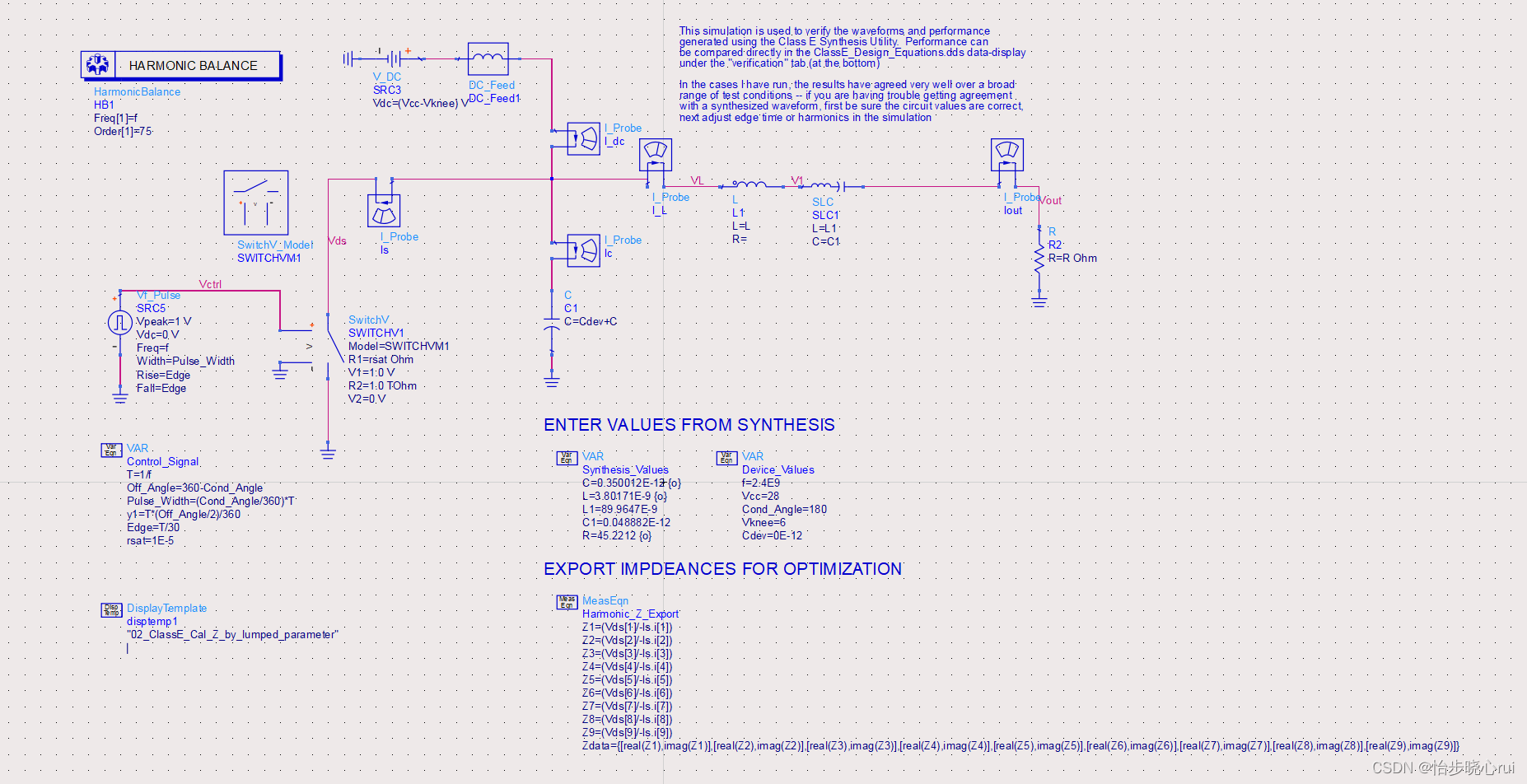

该新原理图研究了这些集合参数的阻力效应,建立了理想的晶管模型:

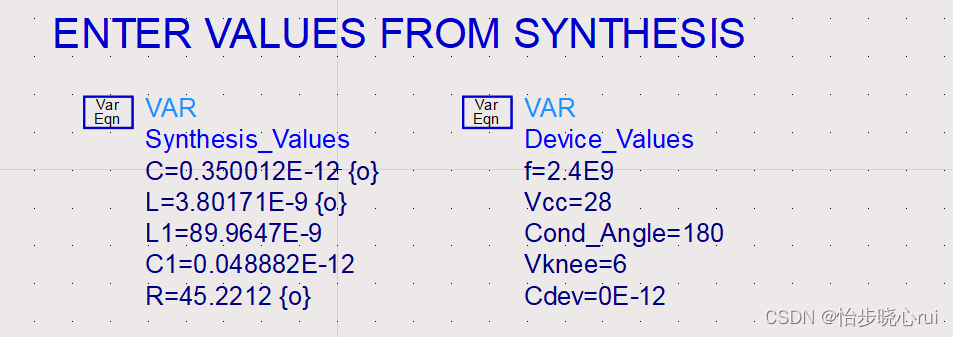

在参数接口填入之前取得的参数总数(在调制后,在前面的教程中描述了调制过程):

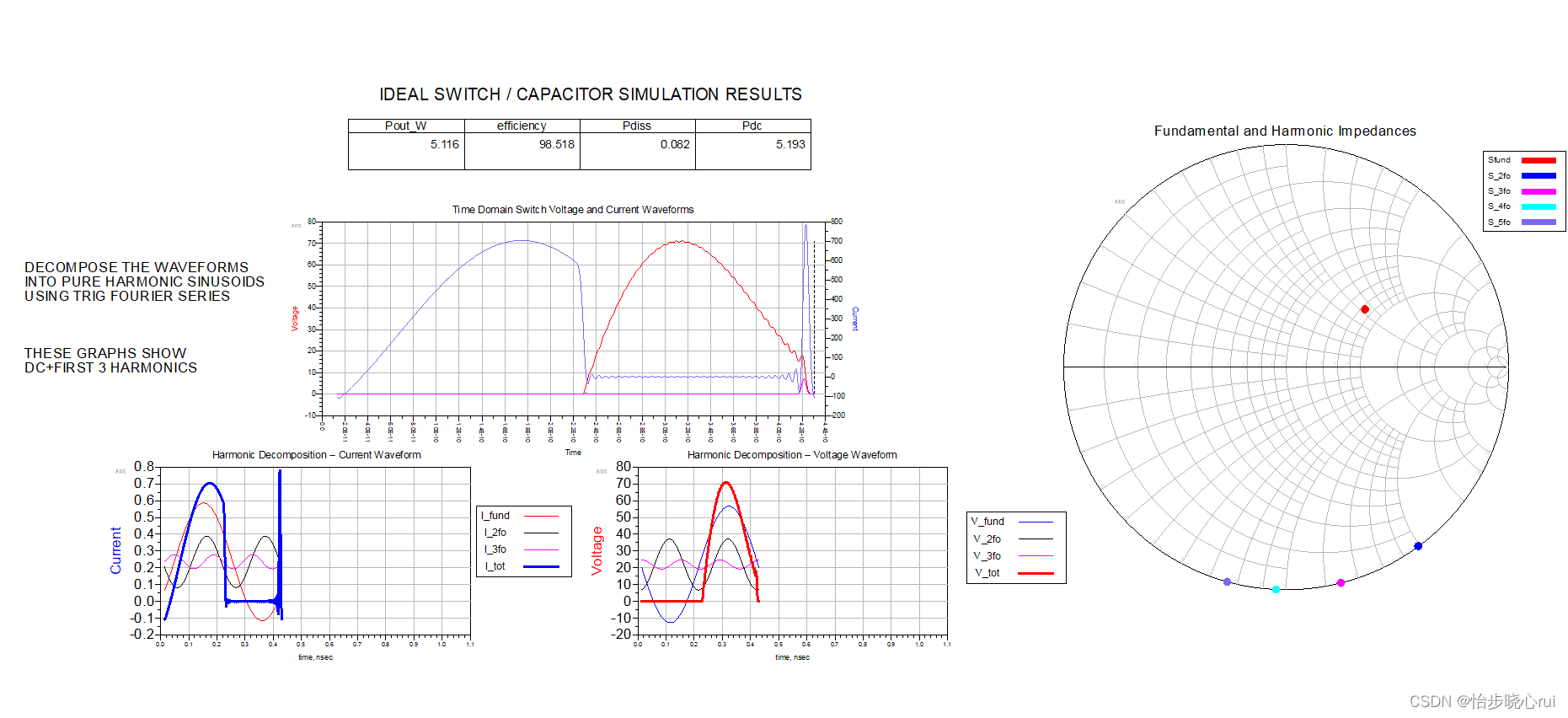

通过运行这个原理图,得出下列结果:

从该集的总参数中得到的阻力条件可以得到,在设计微带电路时,我们能够达到几乎98%的效率(理想状态)。

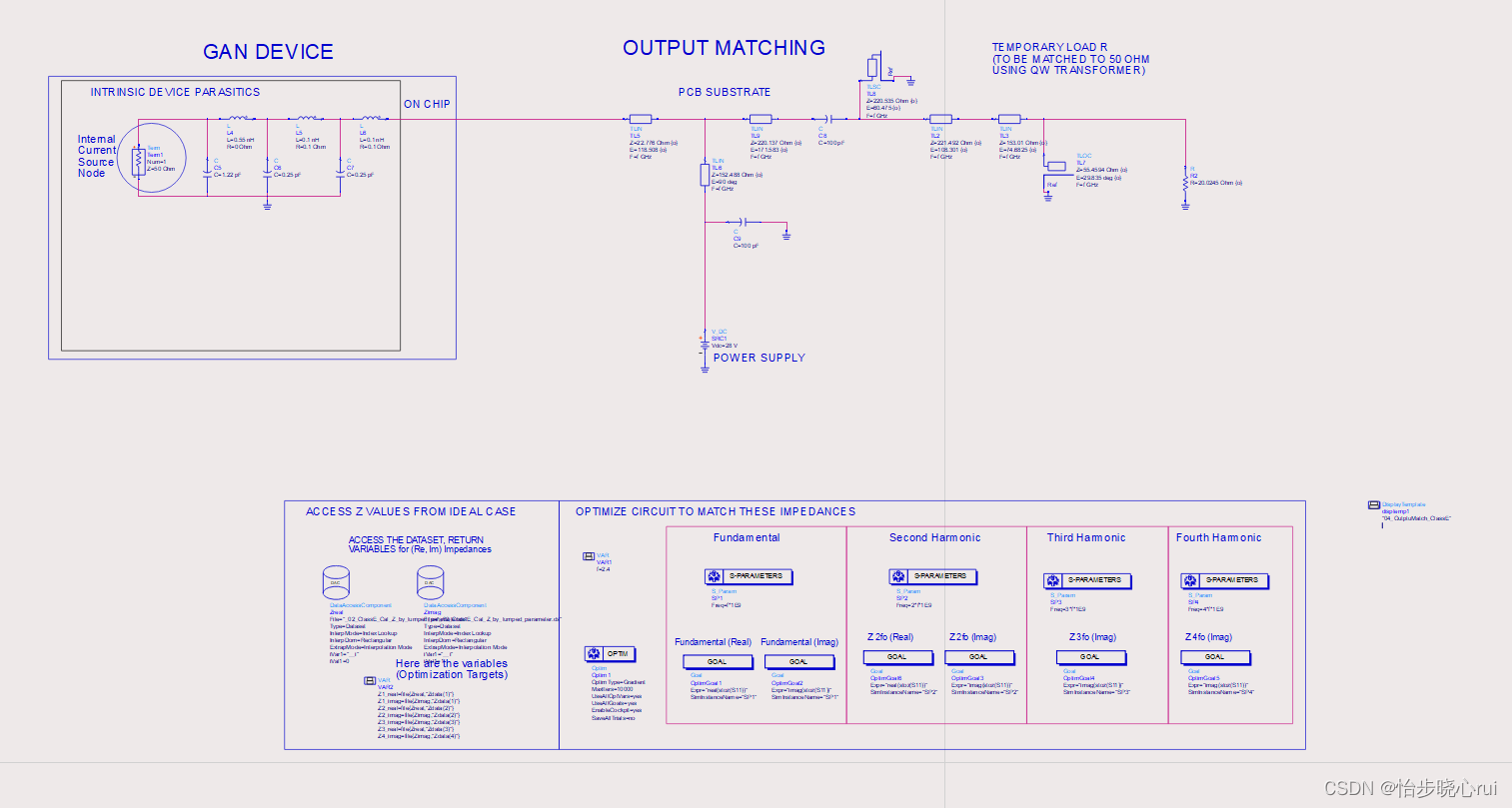

采用微带电路实现类似的电阻

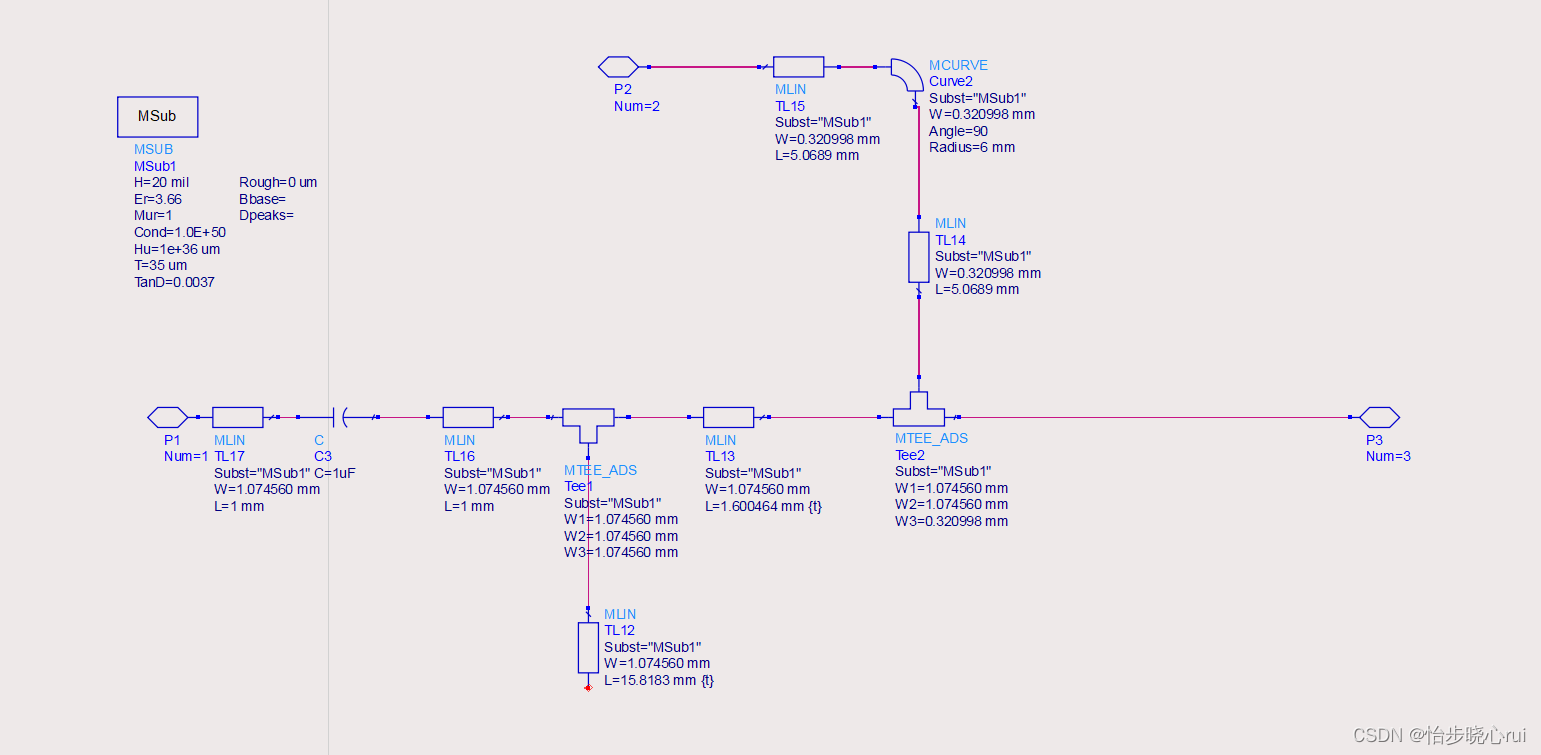

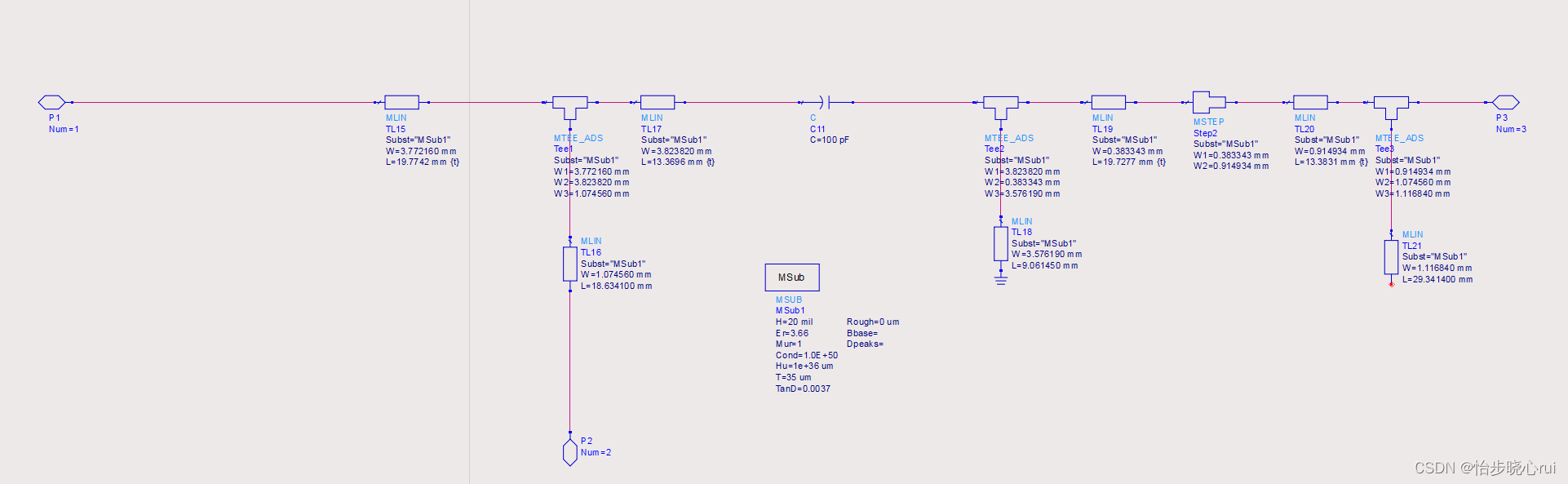

建立了以下微带电路图:

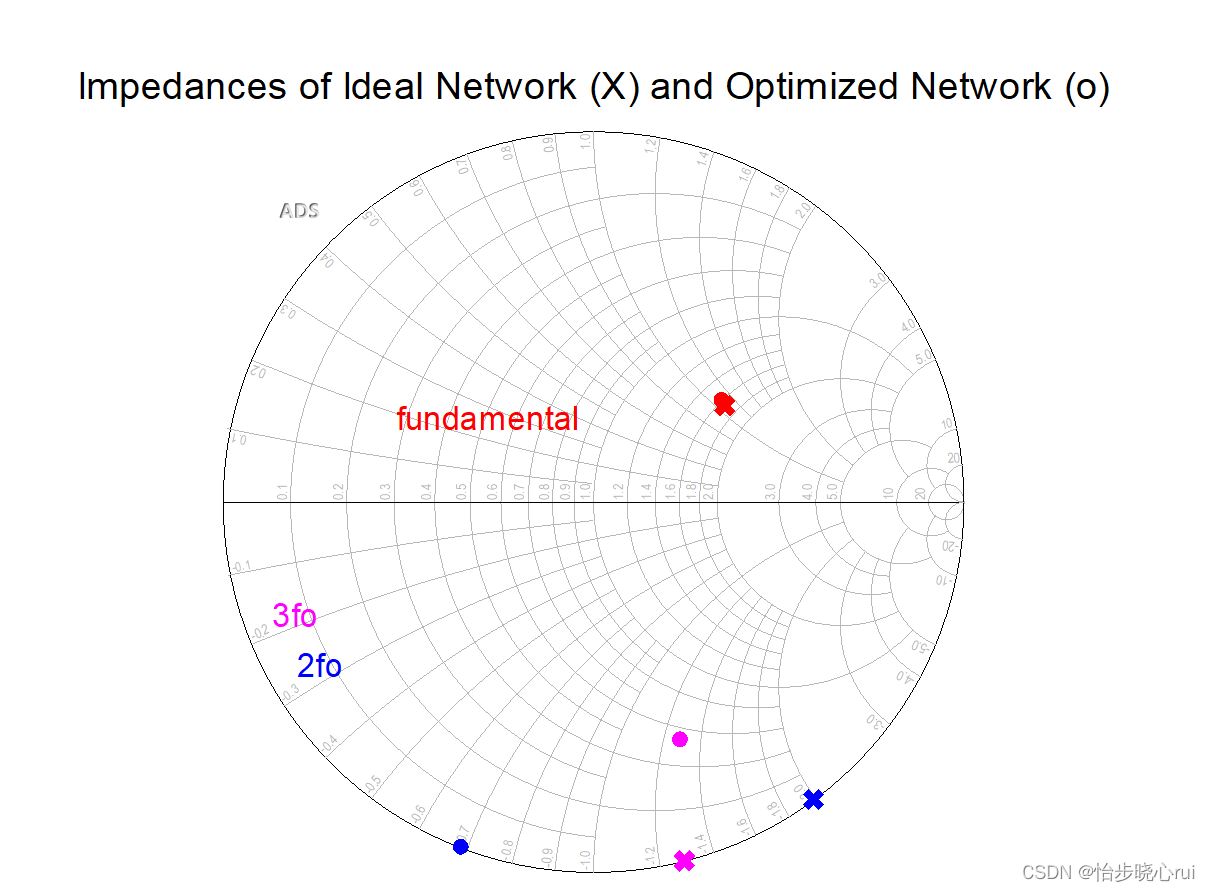

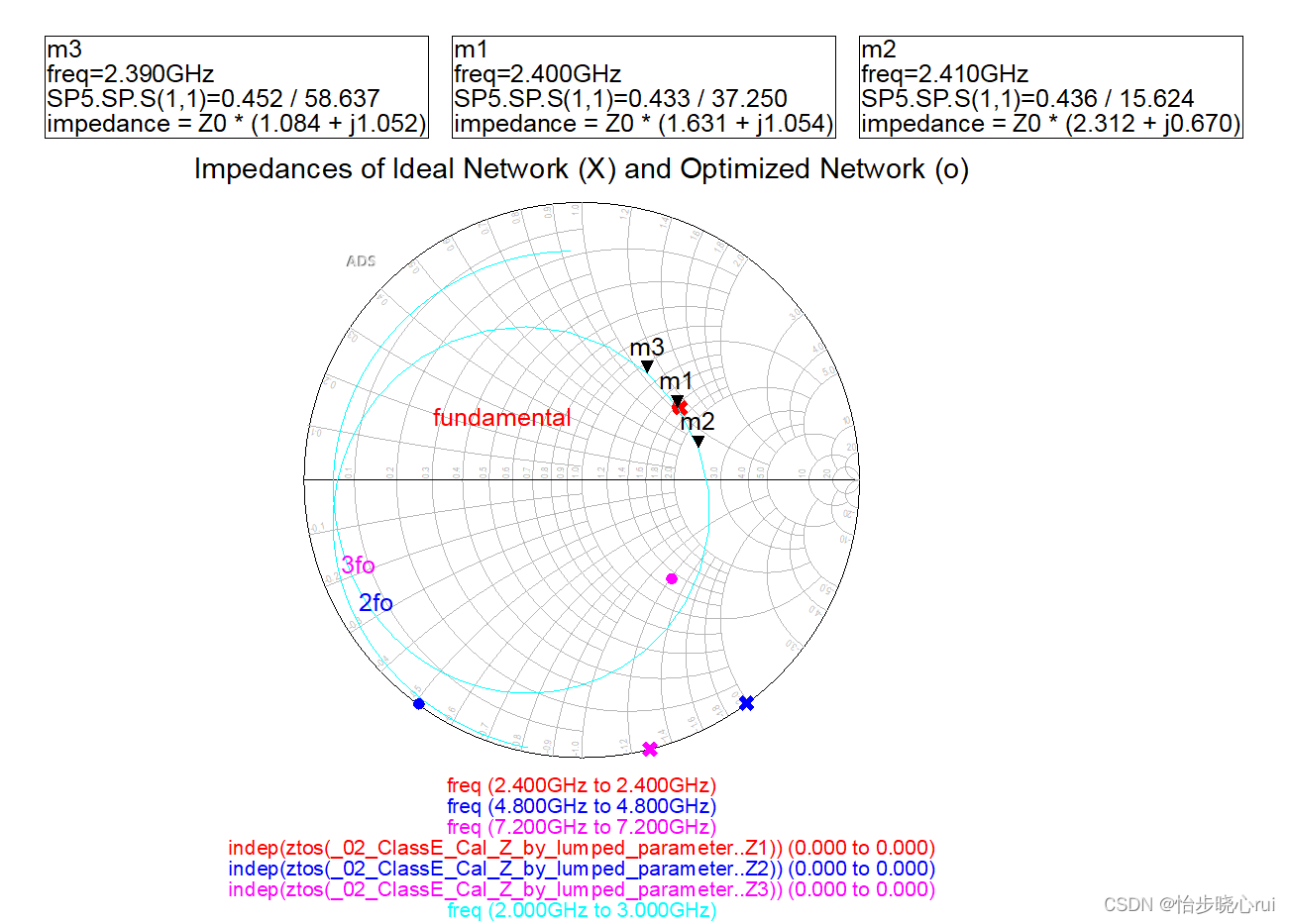

通过运行优化自动调整参数,并在实际步骤后得到以下结果(x为目标的阻力,源为图中的微波线):

这表明,微波线的阻力和理想集群参数的阻力条件是不同的(在这种固定拓扑下),但没有很大差别。

3.微带电路E类电源放电输出测试

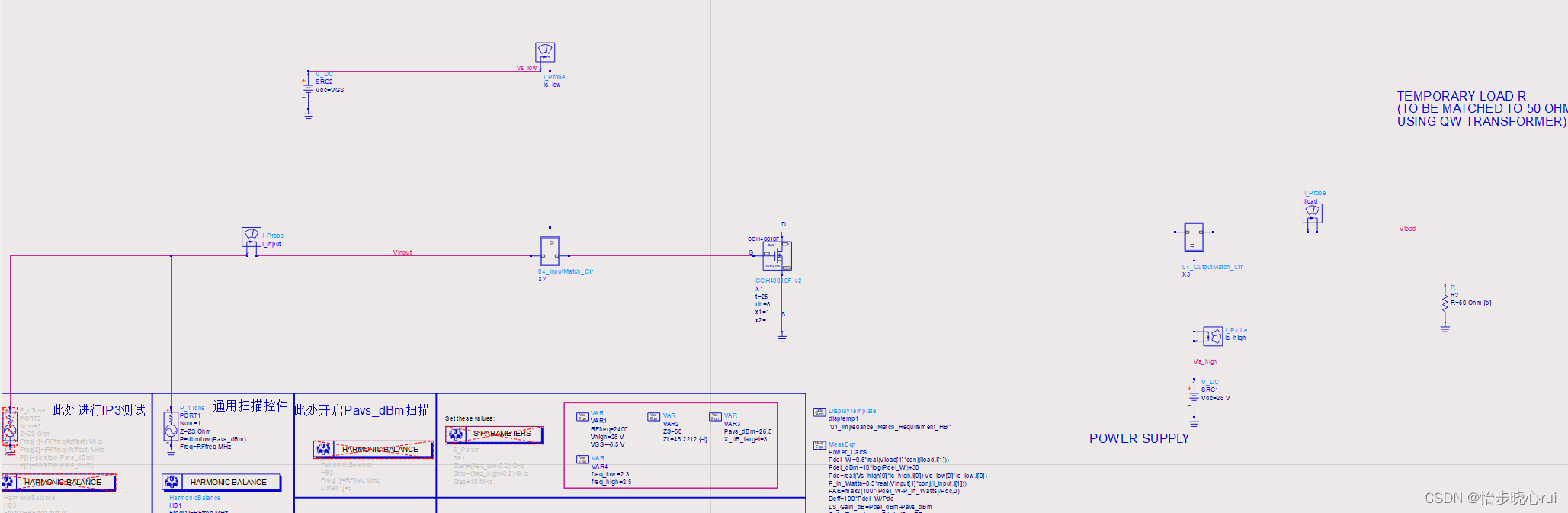

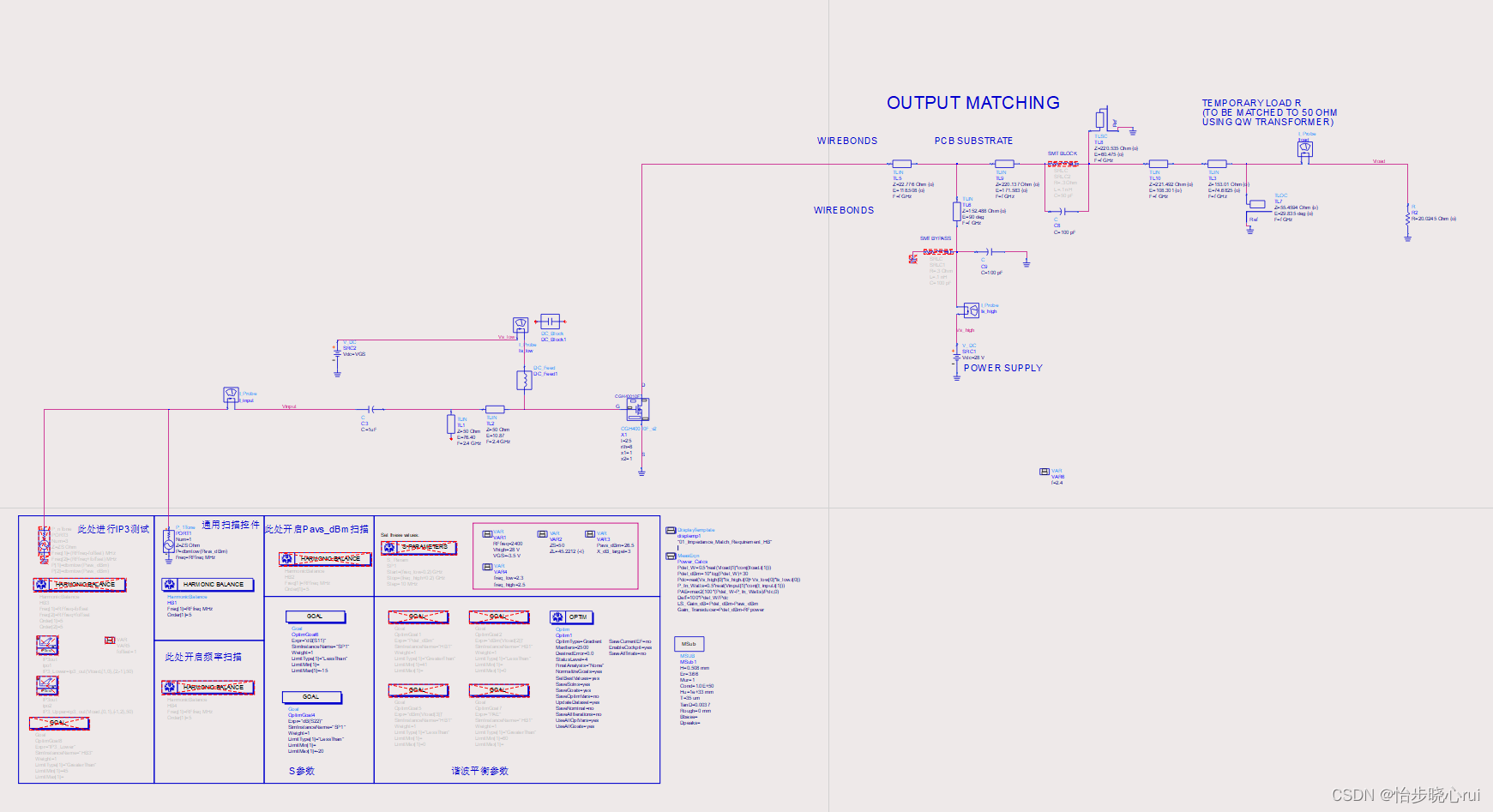

输入上述输出拓扑的参数,原理图如下:

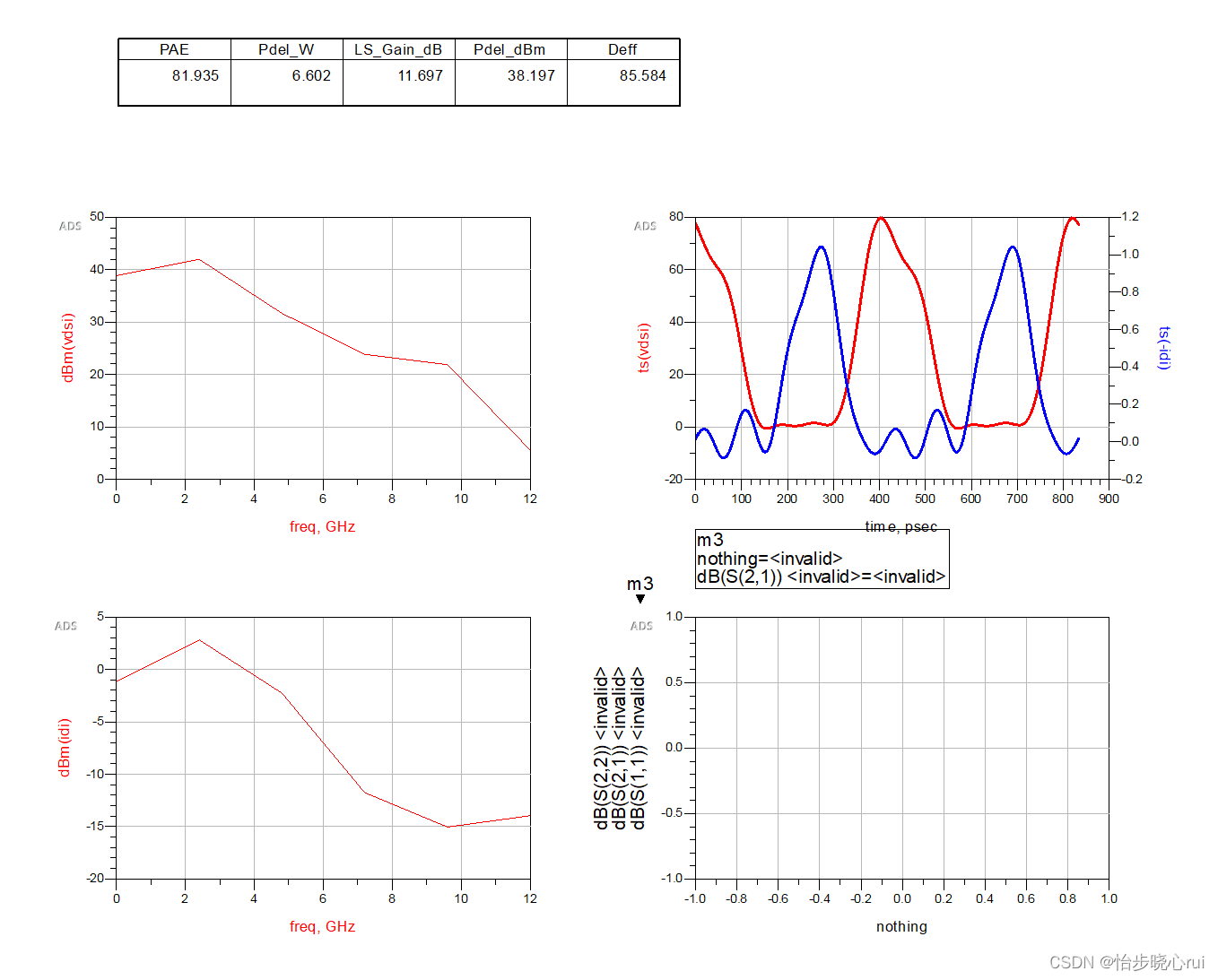

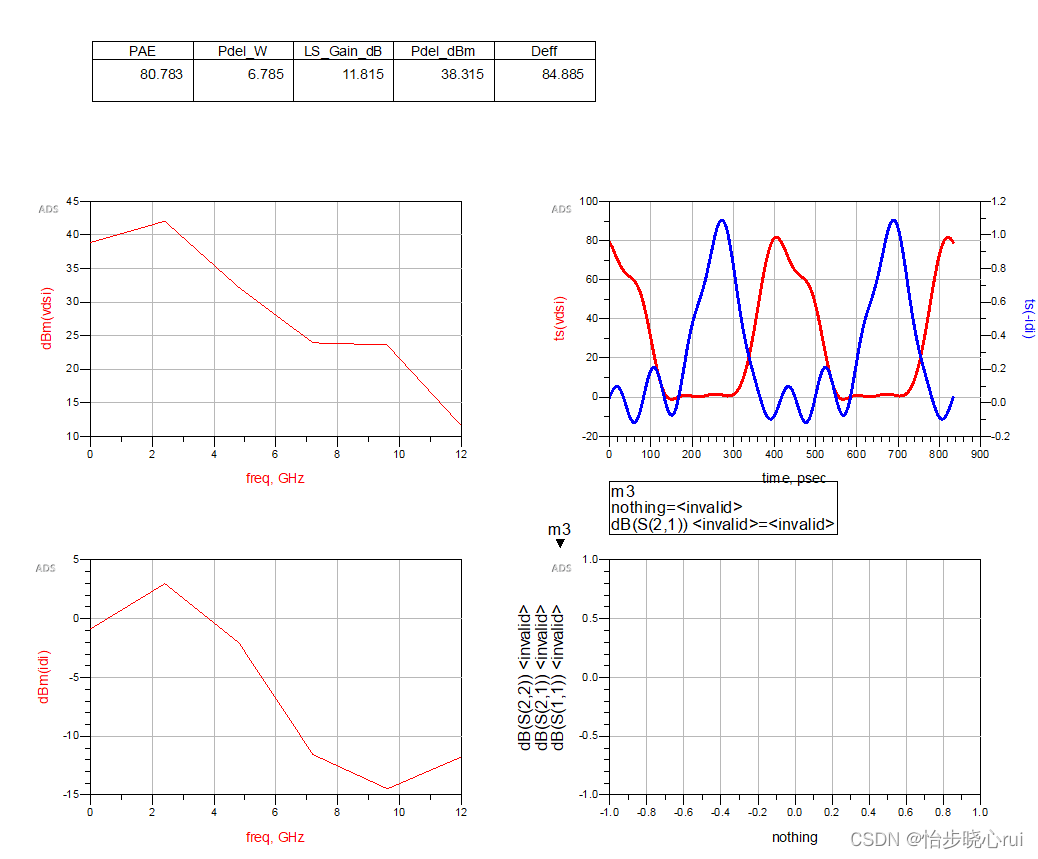

仿真结果如下: 可以得到11.7db增益和85%效率:

输入与实际的微带线设计相匹配

原输入匹配：

实际微带线参数后输入匹配:

测试效果：

4,输出与实际的微波线设计相匹配

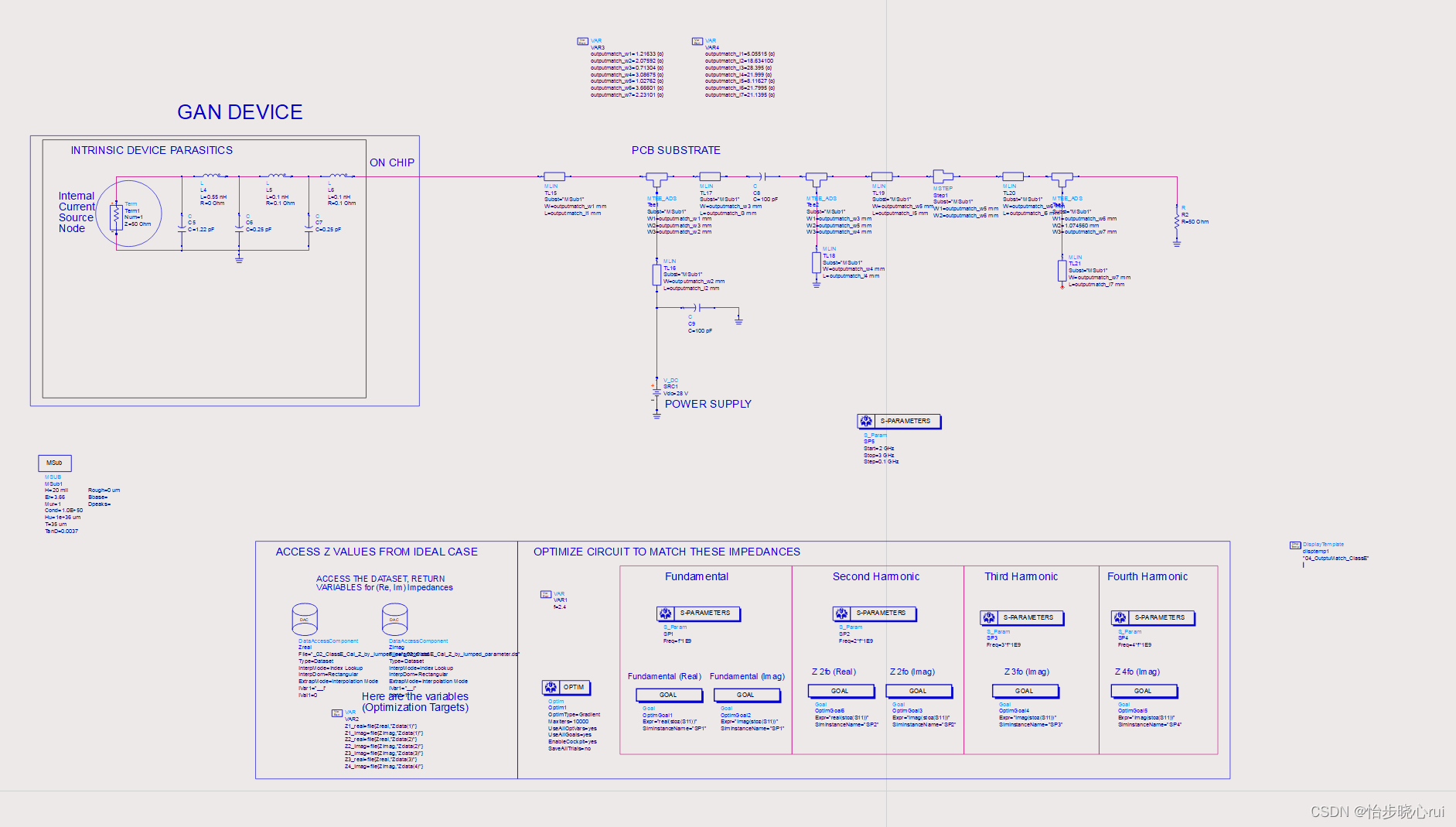

打开先前设计的输出匹配拓扑的图式并复制一个:

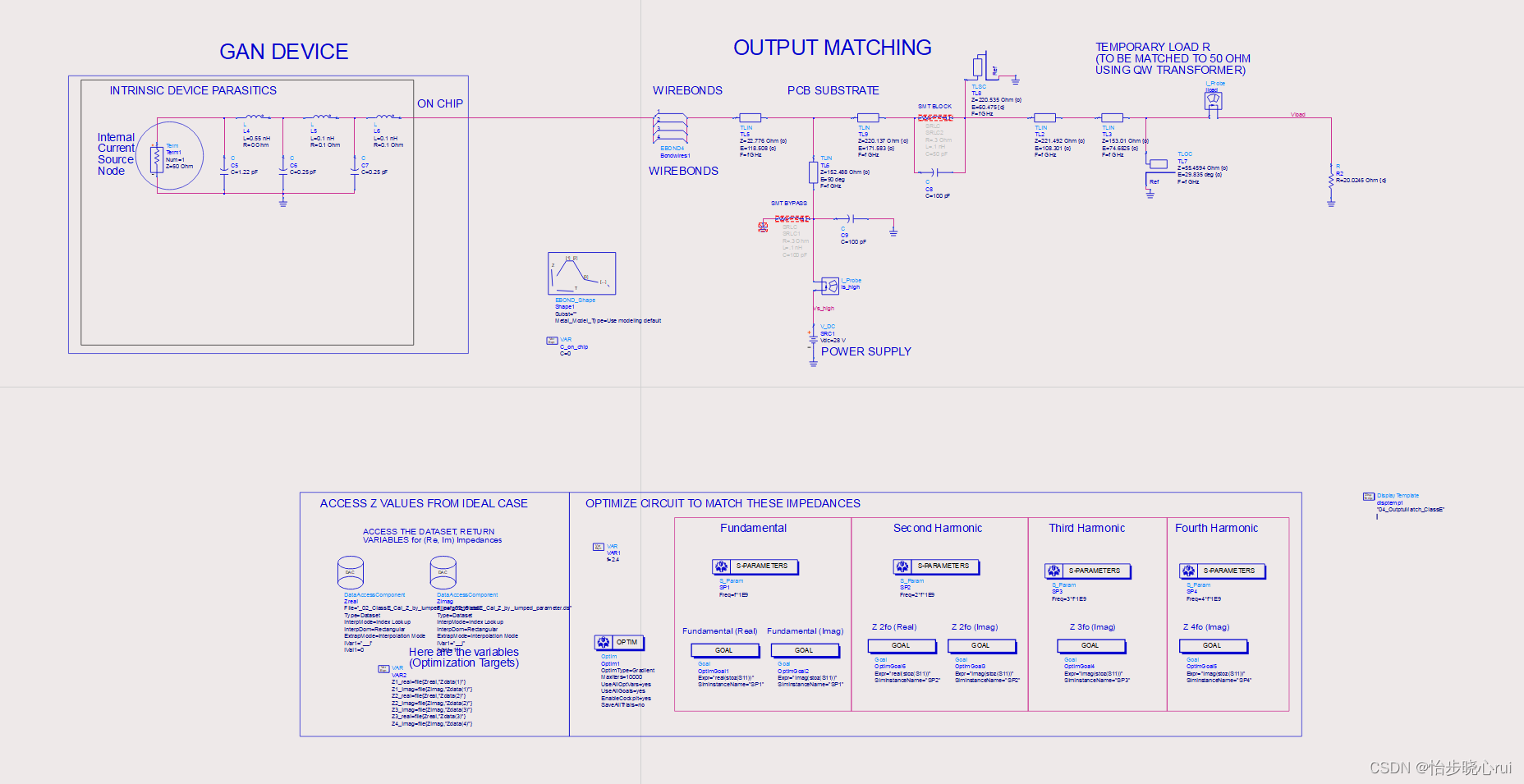

将理想微波线转换为实际微波线:

调整后,插入主原理图:

你可以看到目前用于输入和输出匹配的实际微带线参数,这台板是罗杰斯4350B,运行仿真:

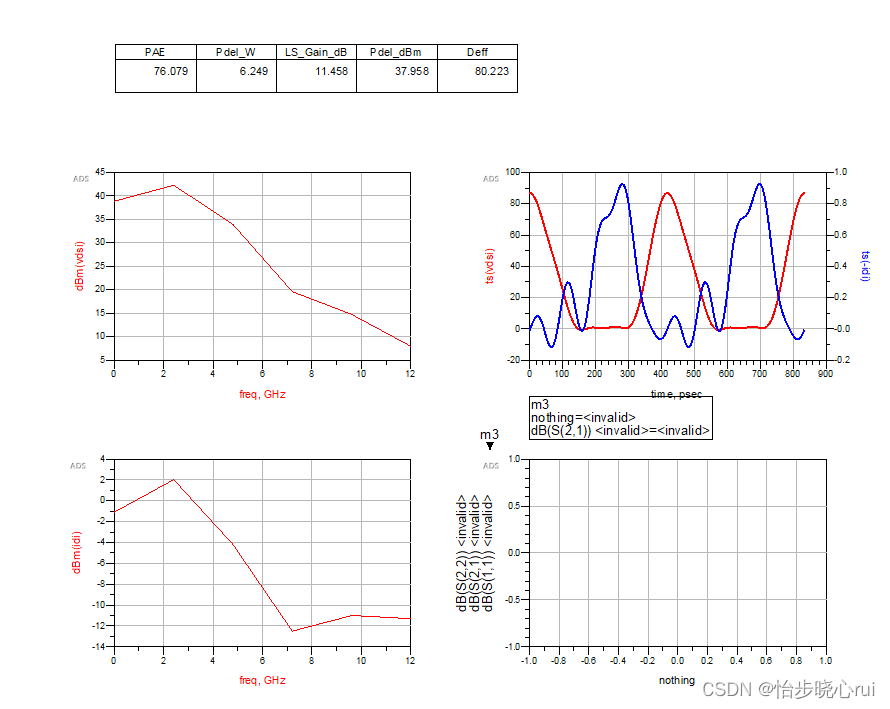

这表明,几乎80%的效率已经实现,这符合预期。

问题及下一个设计

它最初的目的是进一步实现布局设计,但有问题。 因为实际输出匹配是基于Optim的,它的高频敏感性打开了以前的输出匹配设计电路:

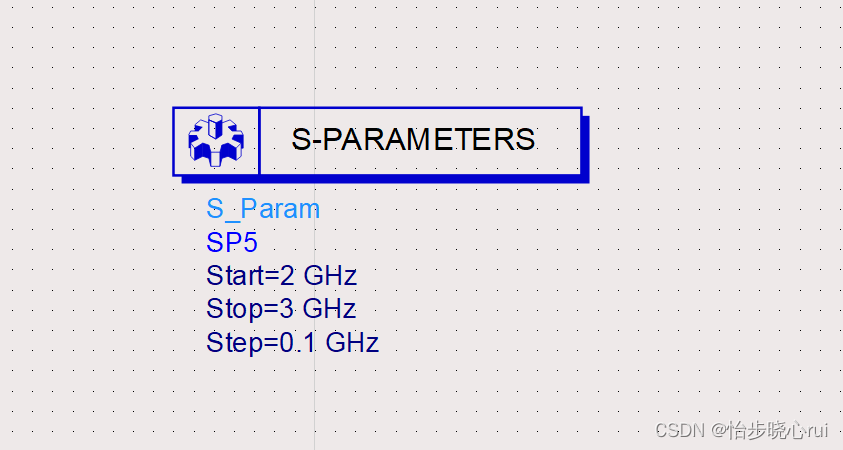

添加S参数扫描：

通过仿真,得到了以下结果:随着频率的变化,匹配点非常明显,使得布局设计和带宽设计变得困难:

下一步是修改这个并实现版本仿真。
