四路DI四路继电器输出，RS-485/232数据采集远程I/O模块 YL70

概述：

YL70实现传感器与主机之间的信号采集和控制,为了检测开关信号,或者控制设备运行。YL70系列产品可用于RS-232/485工业自动化控制系统,测量和控制开关音量信号,高压和低压平衡信号的测量和输出,以及工业现场信号隔离和远程传输等。

产品包括电源调理，开关采集、继电器输出和RS-485串行通信。最大255个YL70系列模块可以连接到每个系列端口。采用ASCII通信协议或MODBUSRTU通信协议,批量率可以按代码设置,控制模块可以与其他制造商一起安装在同一RS-485总线上,便于计算机编程。

YL70系列产品是一个基于单片芯片的智能监控和控制系统。所有用户定义的地址、带宽、数据格式、校正和状态配置信息都存储在非破坏性存储EEPROM中。

YL70系列产品根据工业标准设计和制造,没有信号输入/输出的隔离,强的抗干扰能力,高可靠性。 工作温度范围-45°C至+85°C。

特点：

●四路开关输入,四路继电器输出

●输入电压水平可以通过RS-485/232接口读取

●输出继电器状态可以通过RS-485/232接口设置

●三种信号输入、输出和电源之间的隔离

四向输入和四向输出也分别

●宽功率供应范围:8~32VDC

●高可靠性,易于编程,易于应用

●标准DIN35导轨安装,方便集中布线

●用户可编程设置模块地址、波特率等

●支持Modbus RTU通信协议、自动识别协议

低成本、小容量、模块化设计

●外形尺寸:120x70x43mm

典型应用：

电平行信号的测量、监测和控制

●RS-485远程接入/输出,数据采集

智能建筑控制、安全工程等应用系统.

RS-232/485工业自动化控制系统

●工业现场信号隔离和长距离传输

●设备操作监测和控制

●传感器信号的测量

●获取和记录工业现场数据

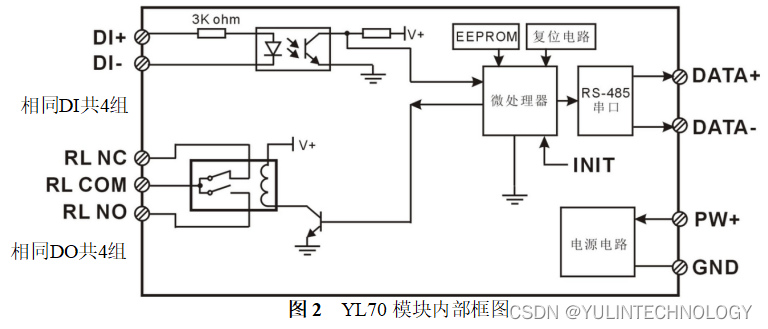

功能简介：

YL70远程I/O模块可以用于测量四向交换信号,并具有四向继电器信号输出。

1. 转换音量信号的输入和输出

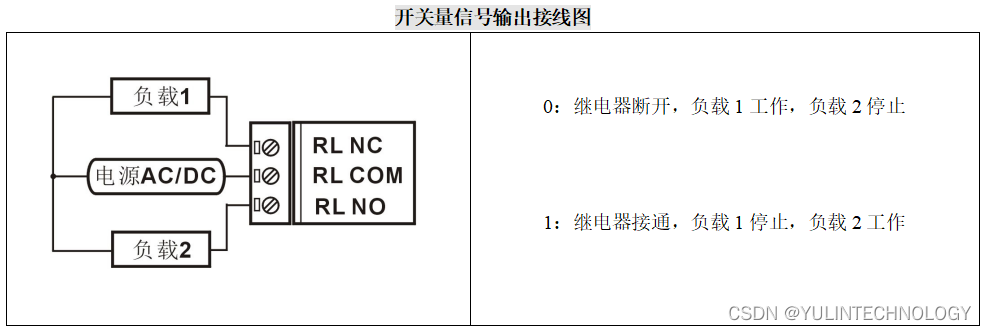

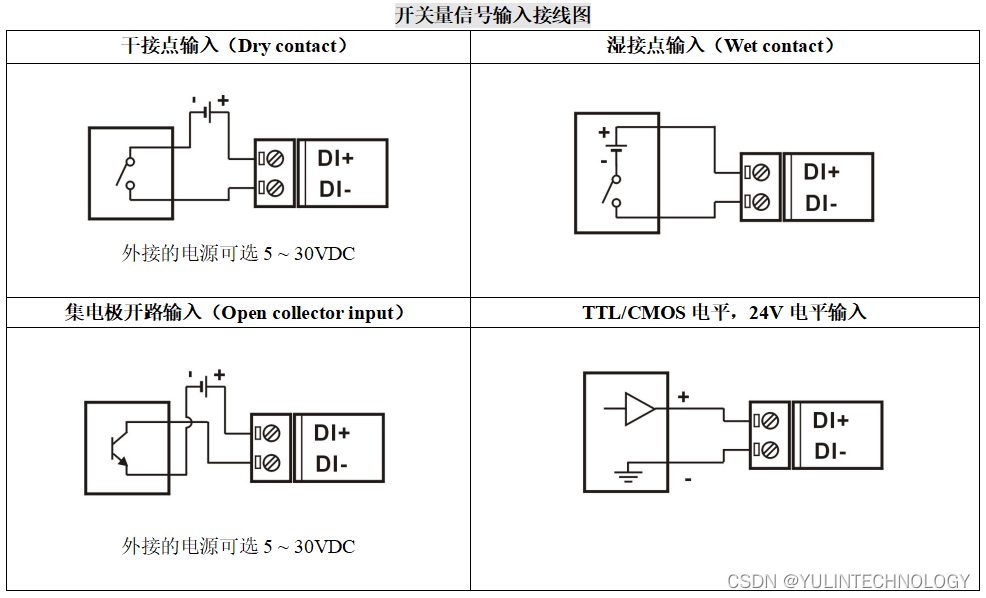

四向开关输入,可连接到干燥和湿点,请参阅连接图;四向C型继电器信号输出,有永久开关和永久关闭点。

1. 通讯协议

通信接口: 1-way标准RS-485通信接口或1-way标准RS-232通信接口,在订购时指定。

通信协议:支持两个协议,由命令集定义的字符协议和 MODBUS RTU通信协议。 模块自动识别通信协议可以实现与多个品牌PLC、RTU或计算机监控系统网络通信。

数据格式: 10.1 start, 8 data, 1 stop.

通信地址(0–255)和带宽(2400, 4800, 9600, 19200, 38400, 57600, 115200bps)可以设置;通信网络最长的距离可以通过双线屏蔽电缆连接,可以达到1200米。

高抗干扰设计的通信接口,±15KVESD保护,通信响应时间少于100mS。

1. 抗干扰

可以根据需要设置检查和平衡。 在模块内部有一个过渡抑制器二极管,可以有效地抑制各种波脉冲并保护模块。

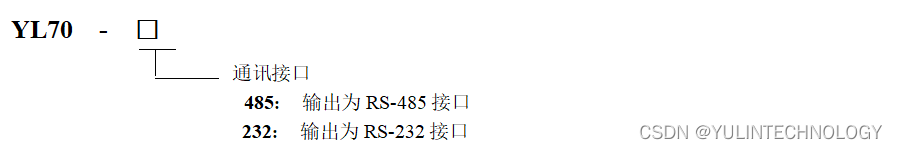

产品选型：

类型选择例1:类型:YL70-232表示通信接口是RS-232

选择类型例2:类型:YL70-485表示通信接口是RS-485

YL70通用参数：

(典型的@+25°C,Vs是24VDC)

输入类型: 开关输入, 4 通道 (DI0~DI3).

低电平： 输入  < 1V

高压水平:输入4~30V

输入电阻:3KΩ

输出类型:C型继电器输出,4通道(DO0~DO3),开端,闭端,公开端。

触点负载能力:1A125VAC或2A30VDC。

触点形式： 2Z

最大开关电压:240VAC/120VDC

最大切换电流：2A

通信:协议RS-485或RS-232标准字符协议和MODBUSRTU通信协议

带宽(2400、4800、9600、19200、38400、57600、115200bps)是可选的

可选择软件的地址(0至255)

通信响应时间:最大100ms

工作电源:+8~32VDC宽电源范围,内部抗侵入及过压保护电路

功率消耗:少于0.5W

工作温度:-45~+80°C

工作湿度:10~90%(无凝结)

储存温度:-45~+80°C

储存湿度:10~95%(无凝结)

隔离电阻:四路输入与输出分别,四路输出与输出分别,三路输入与输出源分别,电压为1500VAC。

外形尺寸:120mm x 70mm x 43mm

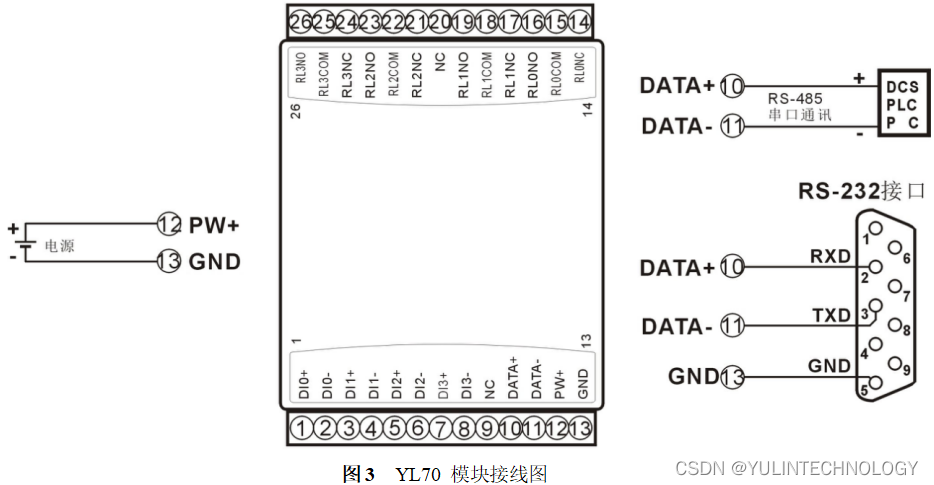

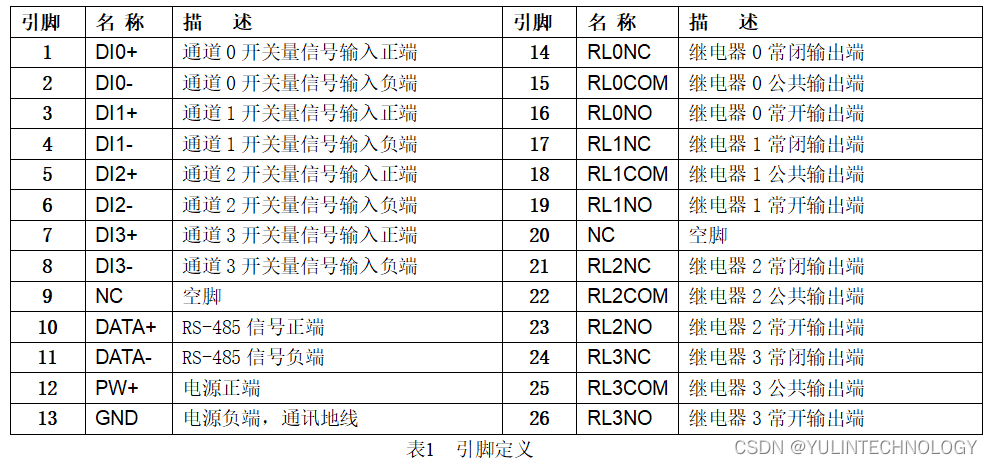

引脚定义：

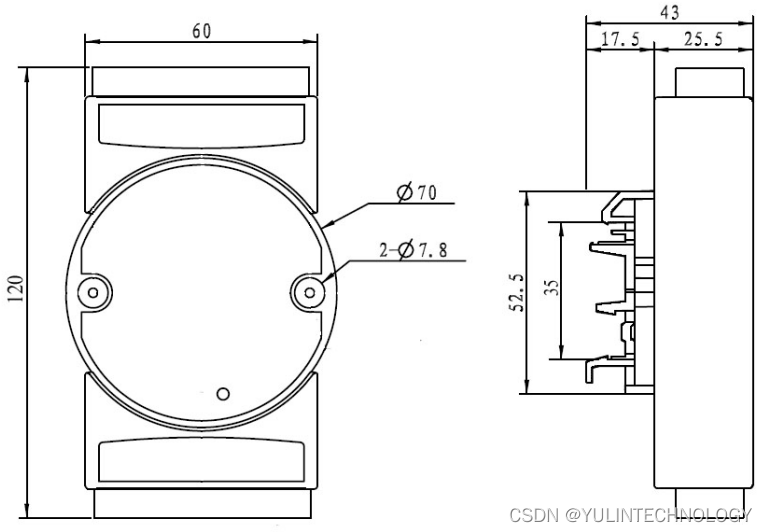

外形尺寸:(单位:mm)
