8通道4-20mA/0-10v转0-5v转rs485/232信号转换采集模块IBF A4-485
最后更新：2022-06-13 14:47:33 手机定位技术交流文章
目前，工业信号采集已经进入互联网时代,各种工业设备都面临着互联网的需求,Modbus TCP通信协议在工业中广泛应用,西门子，三菱和其他PLC支持MODBUSTCP协议,工控机，PC，配置软件等也可以使用MODBUS TCP协议进行通信。传统的工业信号是4-20mA电流信号,这些问题可以通过选择BeForce技术生产的数据采集模块来解决。
8路4-20mA输入 Modbus TCP通信协议,四路开关量输入，两路开关量输出，内置网页功能，可通过网络查询数据访问,模块数据可以通过网页设置,4-20mA信号输入和300V电源间隔离,宽功率供应范围:8~32VDC,可靠性高，编程方便，易于应用，标准DIN35导轨安装,方便集中布线，用户可以在网络上设置模块IP地址和其他参数,
IBF29产品实现了传感器与主机之间的多路径信号采集,它被用于检测最大16个模拟信号的通道。IBF29系列产品可用于RS-232/485总线工业自动化控制系统,4-20mA/0-5V信号测量、监测和控制,0-75mV，测量0-100mV和工业现场信号隔离、长距离传输等小信号。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。最多可连接255个IBF29系列模块到每个系列端口。采用ASCII通信协议或MODBUSRTU通信协议,批量率可以按代码设置,控制模块可以与其他制造商一起安装在同一RS-485总线上,便于计算机编程。
IBF29系列产品是一个基于单片芯片的智能监控和控制系统。所有用户定义的校正值、地址、比特率、数据格式、校正和状态、转换速度和其他配置信息都存储在非破坏性存储器EEPROM中。
IBF29系列产品根据工业标准设计和制造,信号输入/输出隔离,能承受300VDC隔离电压,强的抗干扰能力,高可靠性。
IBF29信号隔离采集模块可以用于测量16路电压或电流信号。
1、 模拟信号输入
24位采集精度,16通道模拟信号输入。 在产品出厂前,所有信号输入范围均已完全校正。 在使用时,用户也可以轻松自编程校正。
2、 通讯协议
通信接口: 1-way标准RS-485通信接口或1-way标准RS-232通信接口,在订购时指定。
通信协议:支持两个协议,由命令集定义的字符协议和 MODBUS RTU通信协议。 模块自动识别通信协议可以实现与多个品牌PLC、RTU或计算机监控系统网络通信。
数据格式: 10.1 start, 8 data, 1 stop.
通信地址(0–255)和带宽(2400, 4800, 9600, 19200, 38400, 57600, 115200bps)可以设置;通信网络最长的距离可以通过双线屏蔽电缆连接,可以达到1200米。
高抗干扰设计的通信接口,±15KVESD保护,通信响应时间少于100mS。
3、 抗干扰
内部模块具有过渡式抑制电极,可以有效地抑制各种波脉冲,保护模块,内部数字滤波器,也可以很好的抑制电网的频率干扰。
●16路模拟信号采集,隔离转换器RS-485/232输出
使用24位AD转换器的测量精度比0高。
●由RS-485/232接口控制模块化校正精度
●信号输入/输出300VDC之间的隔离
●宽功率供应范围:8~32VDC
●高可靠性,易于编程,易于应用
● 标准DIN35导轨安装,方便集中布线
●用户可以编程模块地址 、 频率等.
●支持Modbus RTU通信协议、自动识别协议
●AD转换速度可编程
模拟信号的测量、监测和控制
●RS-485远程接入/输出,数据采集
智能建筑控制、安全工程等应用系统.
RS-232/485工业自动化控制系统
●工业现场信号隔离和长距离传输
● 设备运行监测
●传感器信号的测量
●获取和记录工业现场数据
医疗及工业控制产品开发
●4-20mA或0-5V信号采集

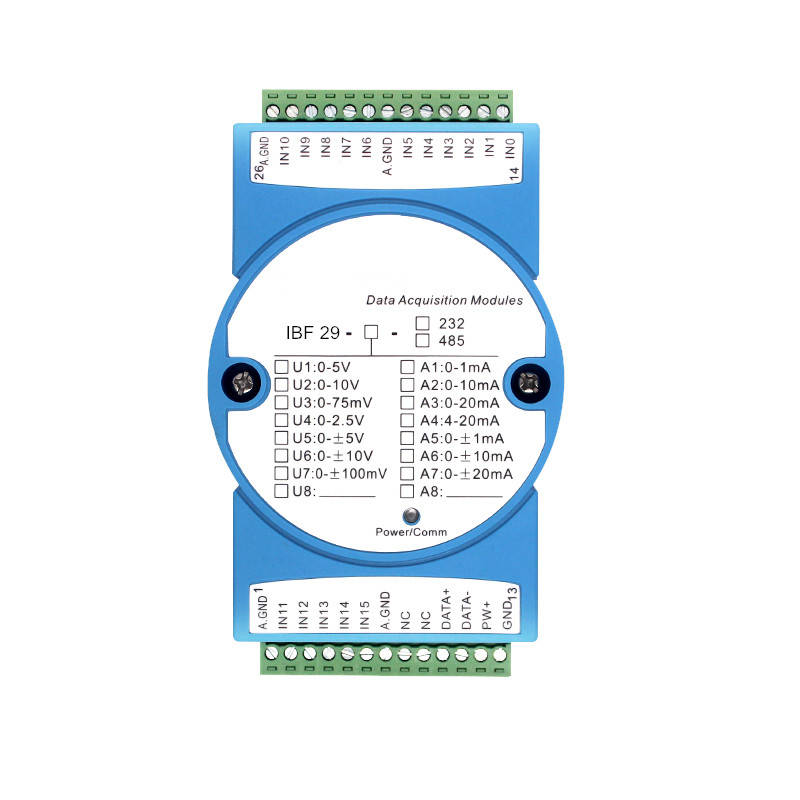

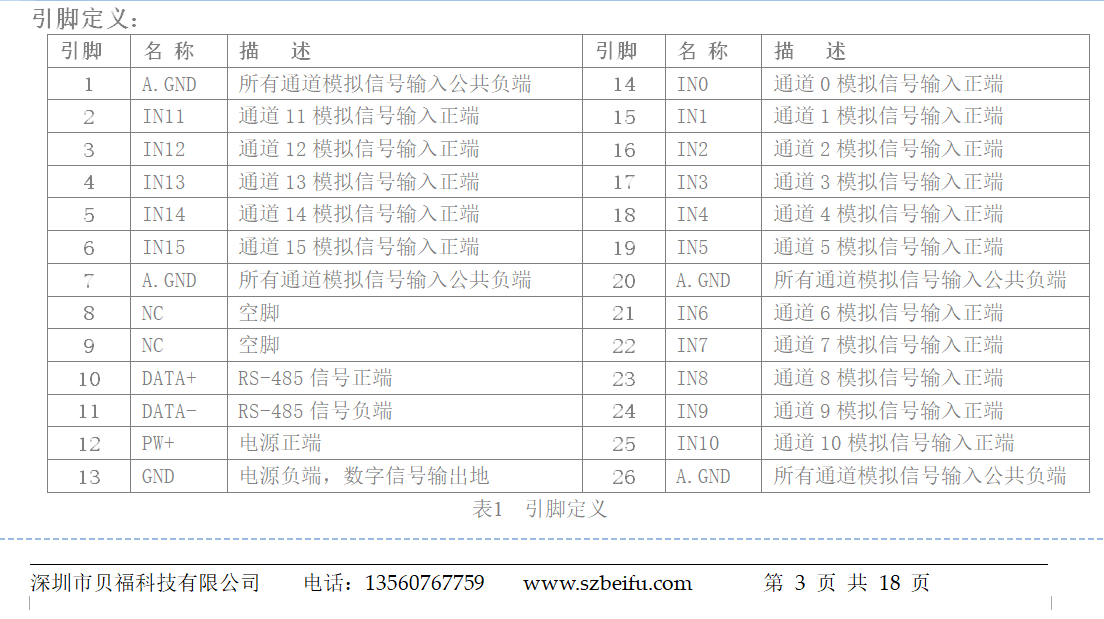

IBF29 - U(A)□ - □
输入电压或电流信号值通信接口
U1:0-5VA1:0-1mA485:RS-485接口输出
U2:0-10VA2:0-10mA232:RS-232接口输出
U3：0-75mVA3：0-20mA
U4：0-2.5VA4：4-20mA
U5：0-±5VA5：0-±1mA
U6：0-±10VA6：0-±10mA
U7：0-±100mVA7：0-±20mA
U8:用户定义的A8:用户定义的
例1:IBF29-A4-485为RS-485接口提供16路4-20mA信号输入输出
型号:IBF29-U1-232代表 16-way 0-5V信号输入和RS-232接口输出
型号:IBF29-U2-485为RS-485接口提供16路0-10V信号输入输出
(典型的@+25°C,Vs是24VDC)
输入类型:电流输入/电压输入
精度:0.05%
温度漂移:±30ppm/°C(±50ppm/°C,最大)
输入电阻:100Ω(4-20mA/0-20mA/0-±20mA电流输入)
100Ω(0-10mA/0-±10mA电流输入)
1KΩ(0-1mA/0-±1mA电流输入)
超过200K(5V/10V电压输入)
大于1MΩ(2.电压输入低于5V)
AD转换速度:80SPS(out of factory default value, the user can command to change the conversion speed).
您可以通过命令.5SPS设置AD转换率2,5 SPS，10 SPS，20 SPS，40 SPS，80 SPS，160 SPS，320 SPS，500 SPS，1000 SPS。(频道转换率=AD转换率/打开的频道数目)
注:在修改转换率后,请重新校准模块,否则测量数据会偏差。 您可以在订货时指定转换率,在产品出厂时,我们将根据您的要求重新计算转换率。
CMR:120dB(1kΩ源不平衡@50/60Hz)
NMR:60dB(1kΩ源不平衡@50/60Hz)
输入端保护:过压保护,过流保护
通信:协议RS-485或RS-232标准字符协议和MODBUSRTU通信协议
带宽(2400、4800、9600、19200、38400、57600、115200bps)是可选的
可选择软件的地址(0至255)
通信响应时间:最大100ms
工作电源:+8~32VDC宽电源范围,内部抗侵入及过压保护电路
功率消耗:1W以下
工作温度:-45~+80°C
工作湿度:10~90%(无凝结)
储存温度:-45~+80°C
储存湿度:10~95%(无凝结)
隔离电阻:输入/输出间:3KVDC,1分钟,漏电流1mA
RS-232/RS-485输出和功率共配置。
耐冲击电压:3KVAC,1.2/50us(峰值)
外形尺寸:120mm x 70mm x 43mm
