前言
eero是一家路由器公司,于2014年成立，它于2019年由亚马逊收购。充电头网收到了在18月中旬发射的eero24WPD充电器,长1.5米的USB-C电缆,它看起来像路由器的电路板电源。下面的充电头网拆卸了这个电源,让我们看看PD快速充电源在当时是如何设计的。
eero24W充电器外观

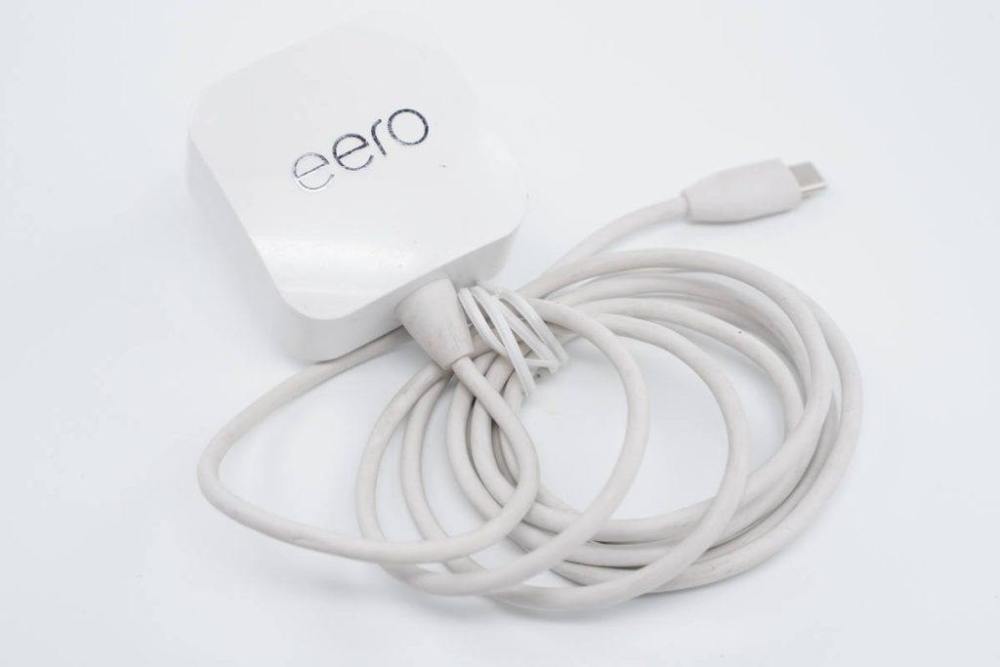

电子充电器是独立的USB-C电缆,具有白色塑料壳和方形设计。

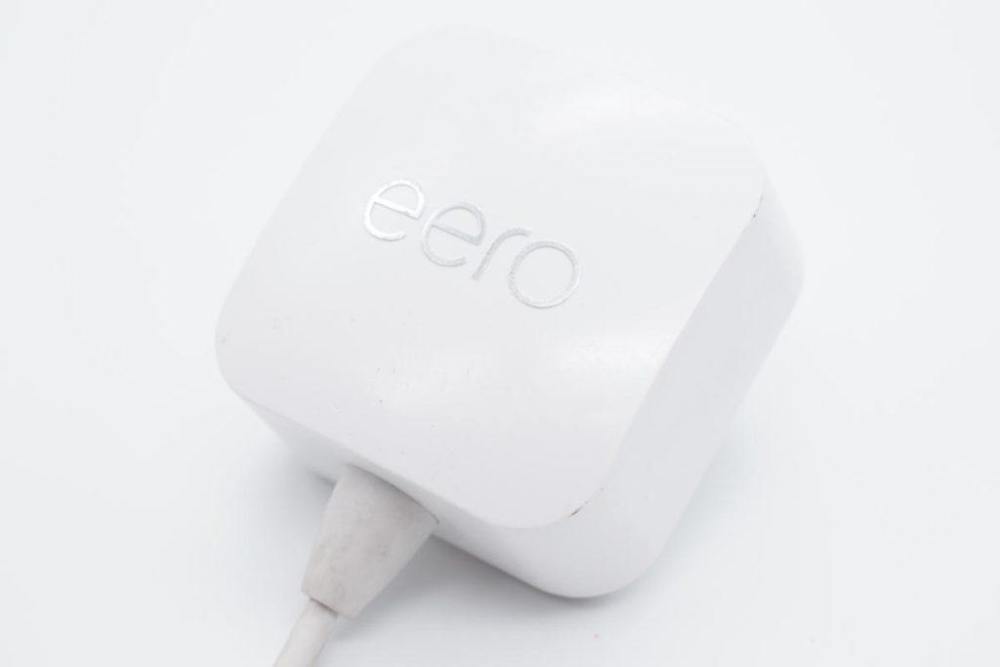

机器顶部具有微曲线的明亮表面设计,中心印有电子品牌标志。

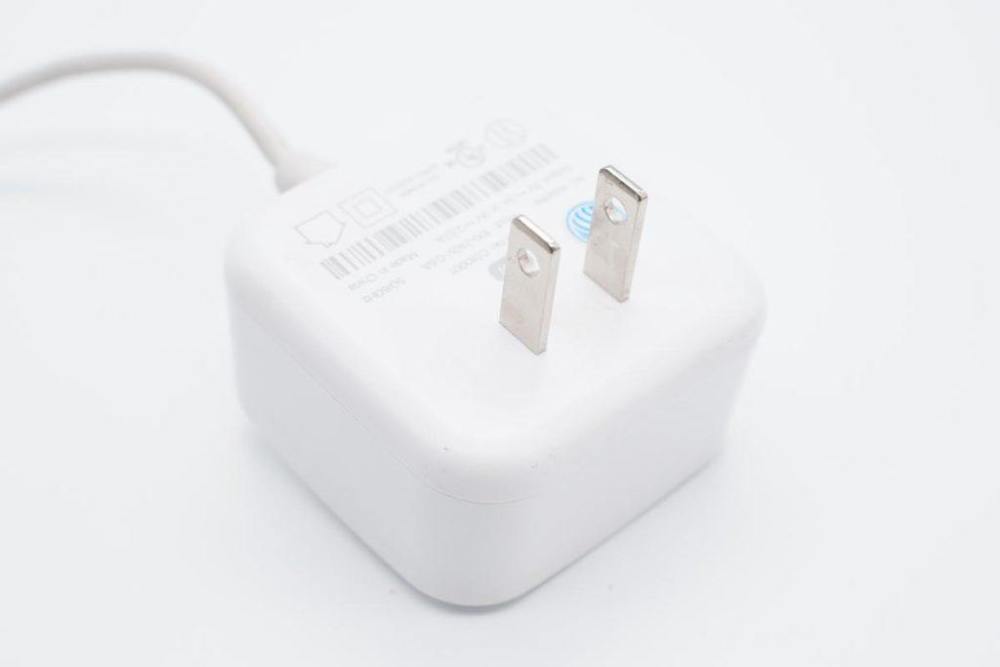

充电器装有固定的插座.

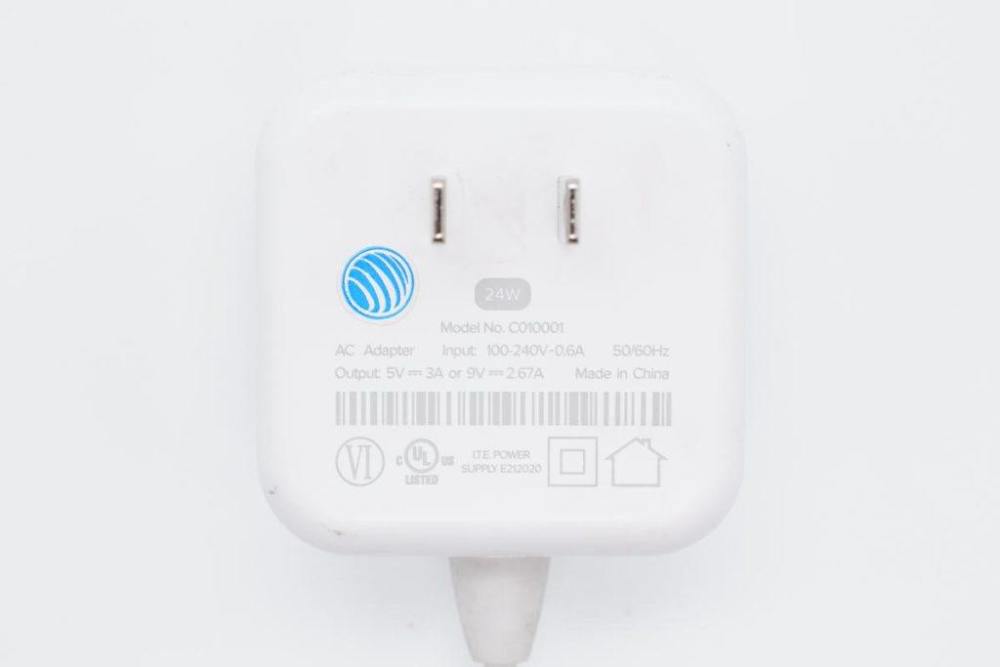

充电器参数印在底壳上,类型C01001,支持100-240V~50/60HZ0.6A输入和5V3A或9V2.67A输出,通过 UL认证和VI级能源效率认证。

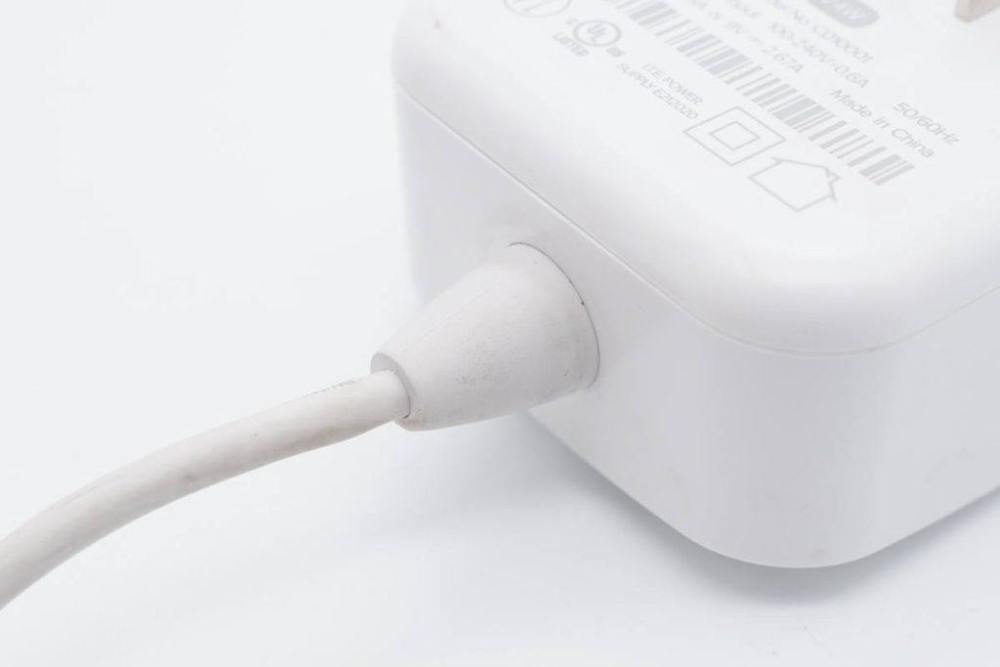

电缆在与机体交界处不受弯曲的保护.

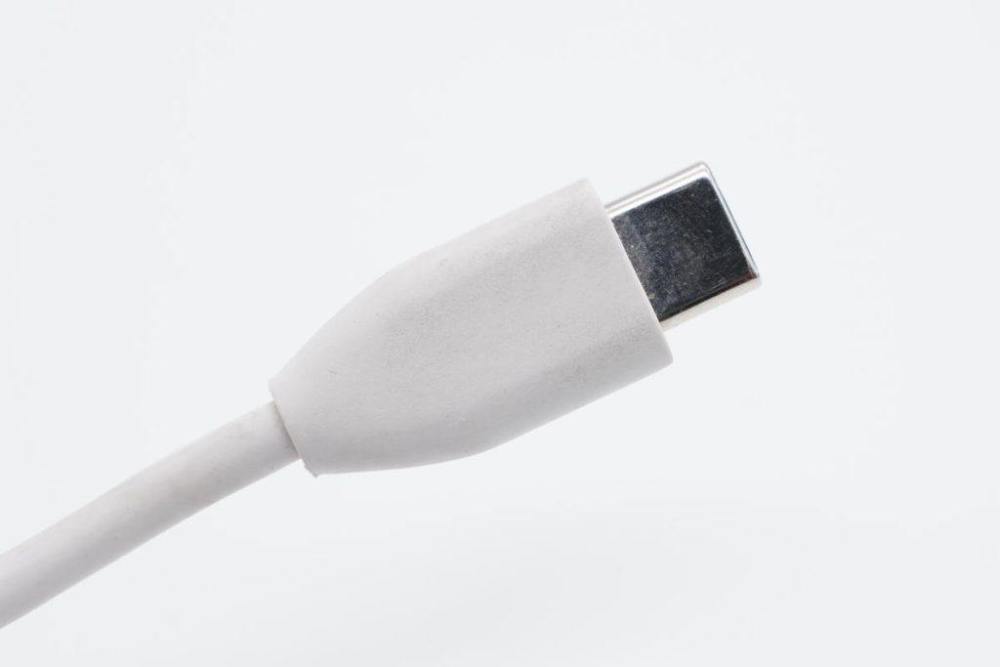

USB-C线头壳磨砂方便插件。

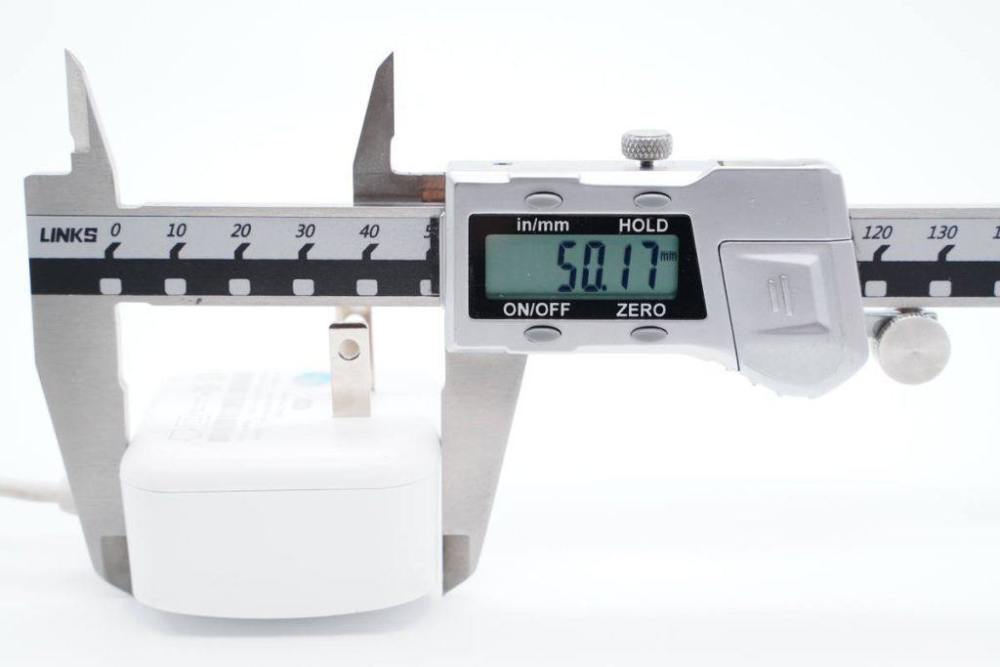

电容器的长度被确定为50.17mm。

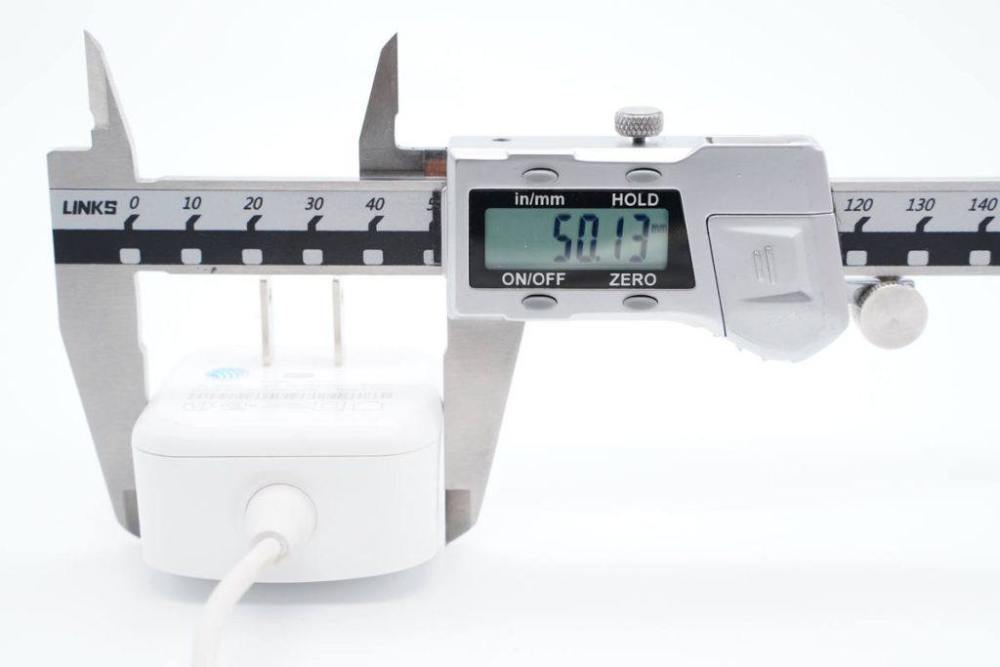

宽度为50.13mm。

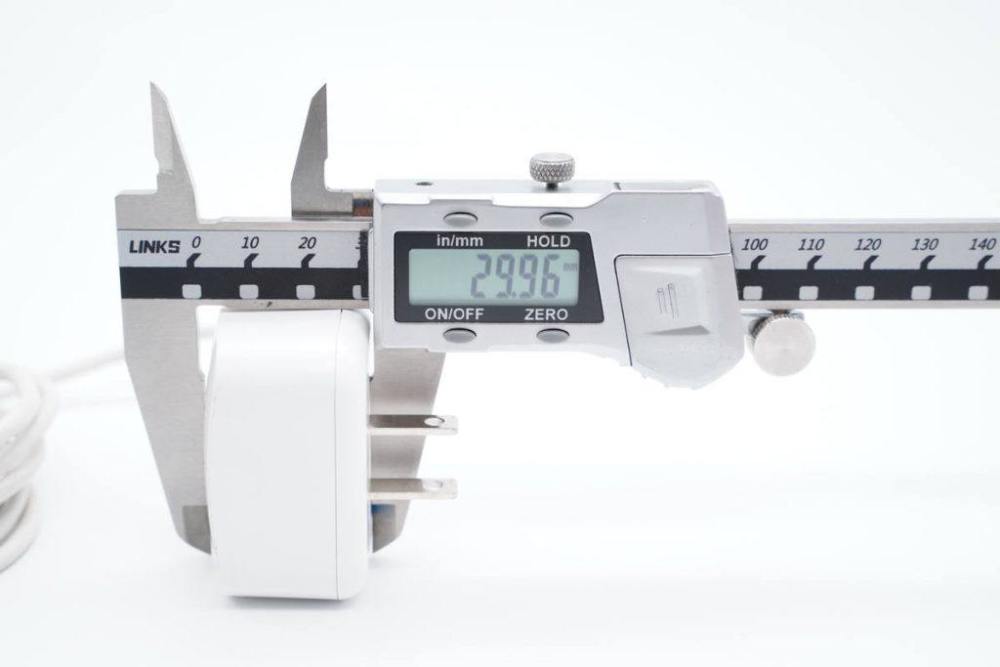

厚度为29.96mm。

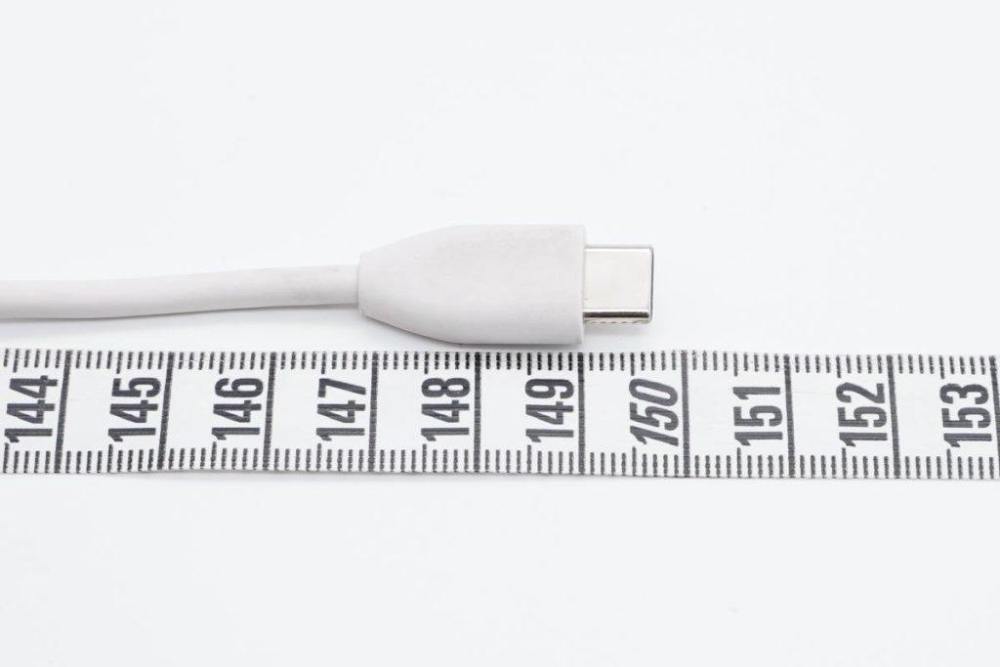

电缆的长度约为1.5米。

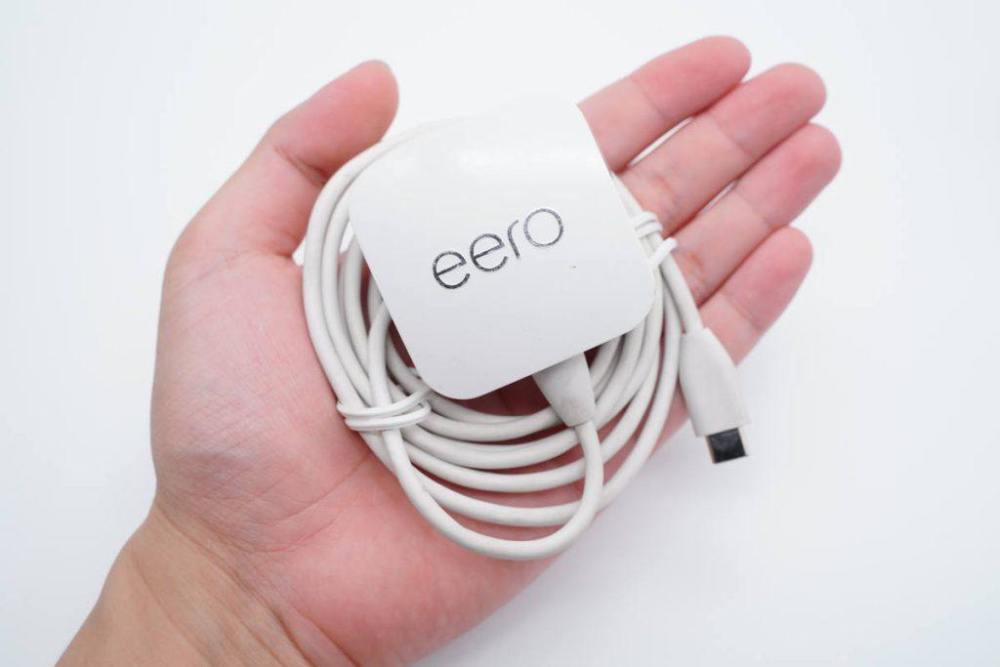

握着电源的直觉感触觉。

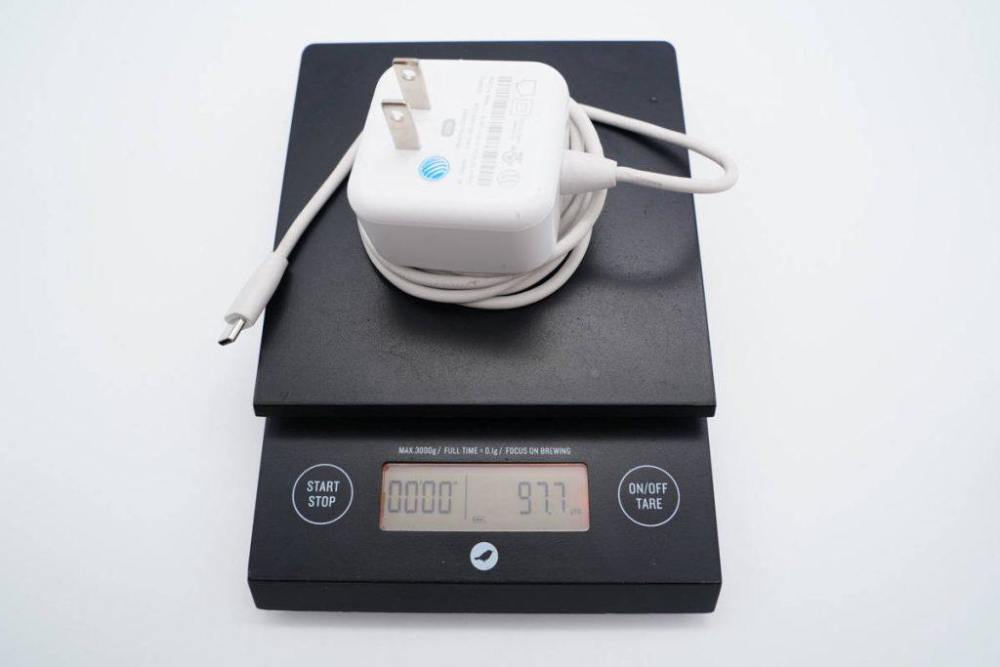

总重量约为98g。

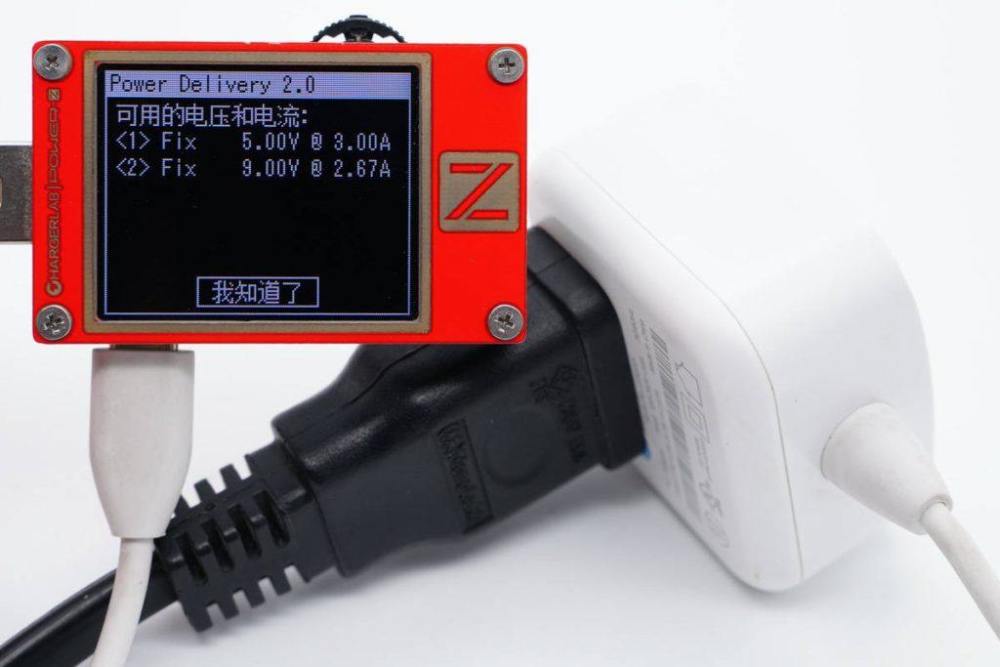

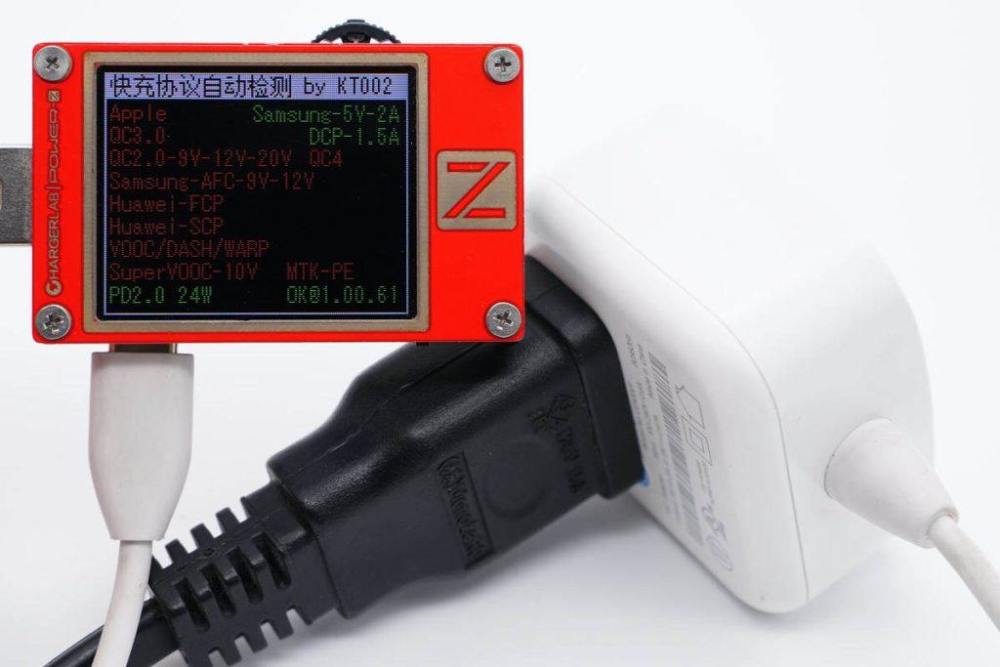

使用 ChargerLAB POWER-Z KT002,确定该充电器只支持PD2.0快速填充协议。
还有5V3A和9V2.67A两个固定电压范围。
eero24W充电器拆卸
通过对电子24W充电器的外观、尺寸、性能等基本了解,继续详细分解并了解材料的工作。

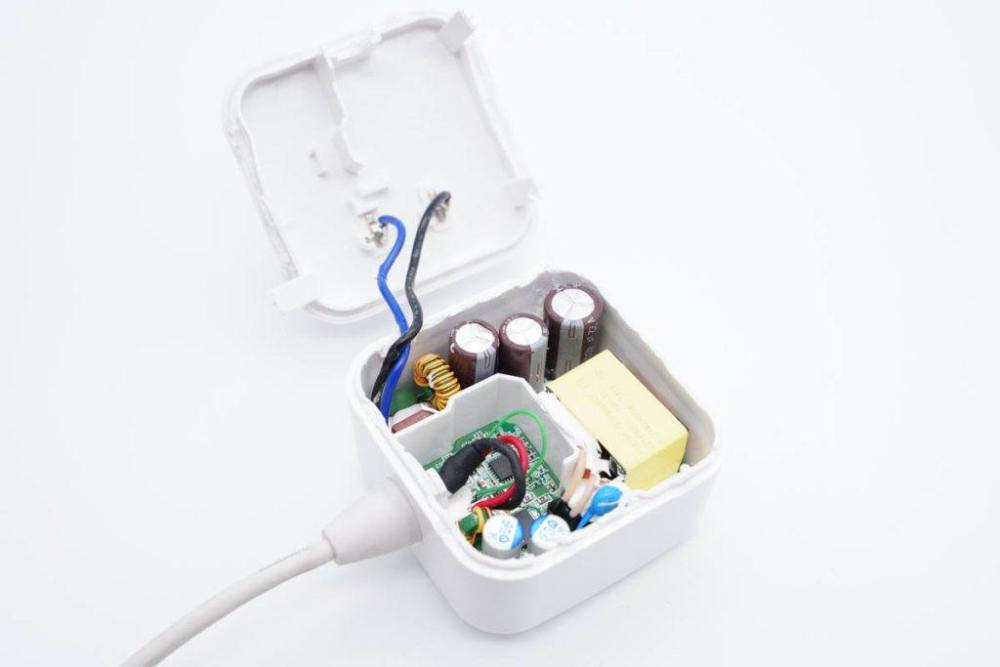

插头侧缝在电源上,解锁电源壳,内壳是绝缘板,通过焊接接线交换输入。

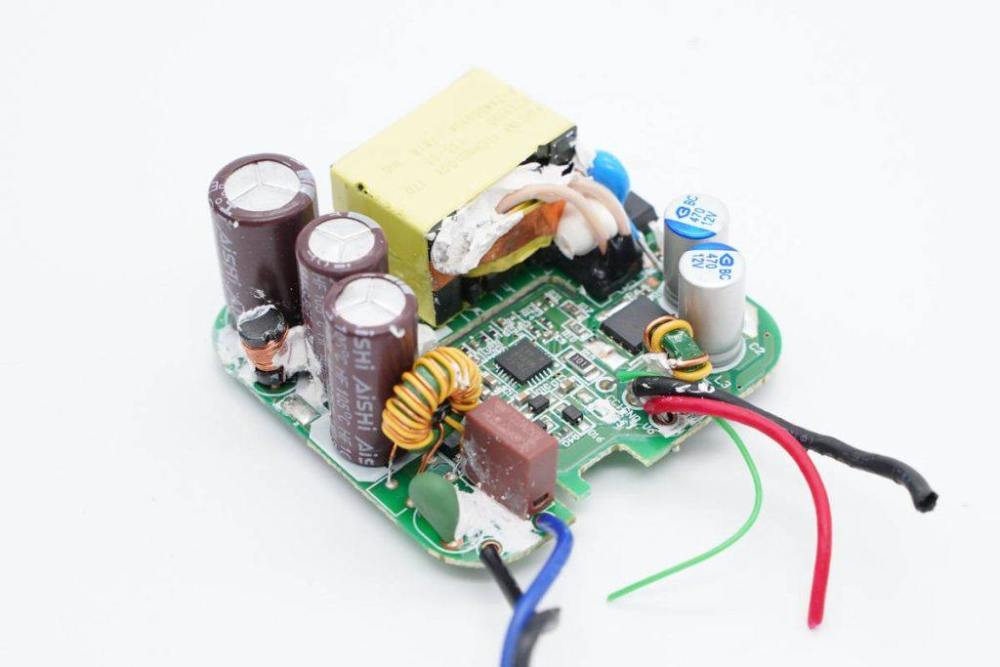

切断电线,从壳内取电源PCBA模块。

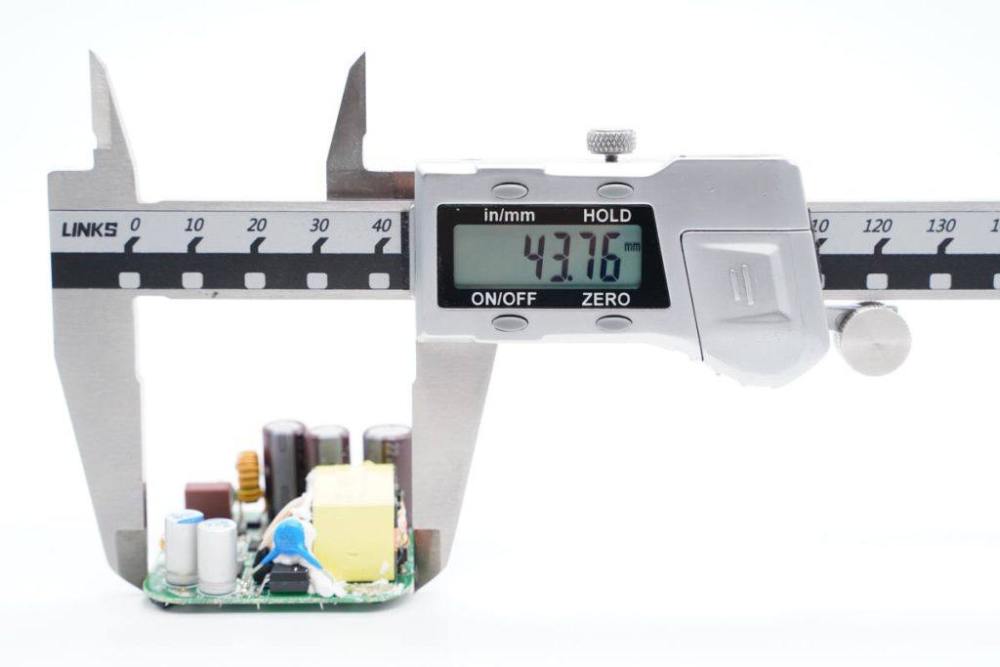

PCBA模块的长度由使用大约43.76mm的导引卡尺度来测量。

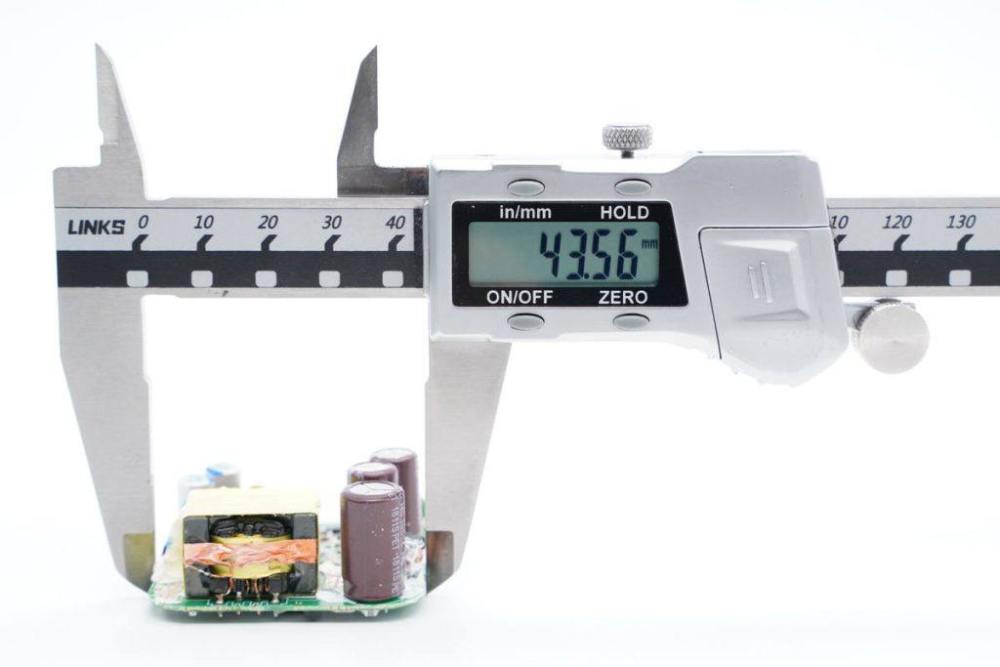

宽度约43.56mm。

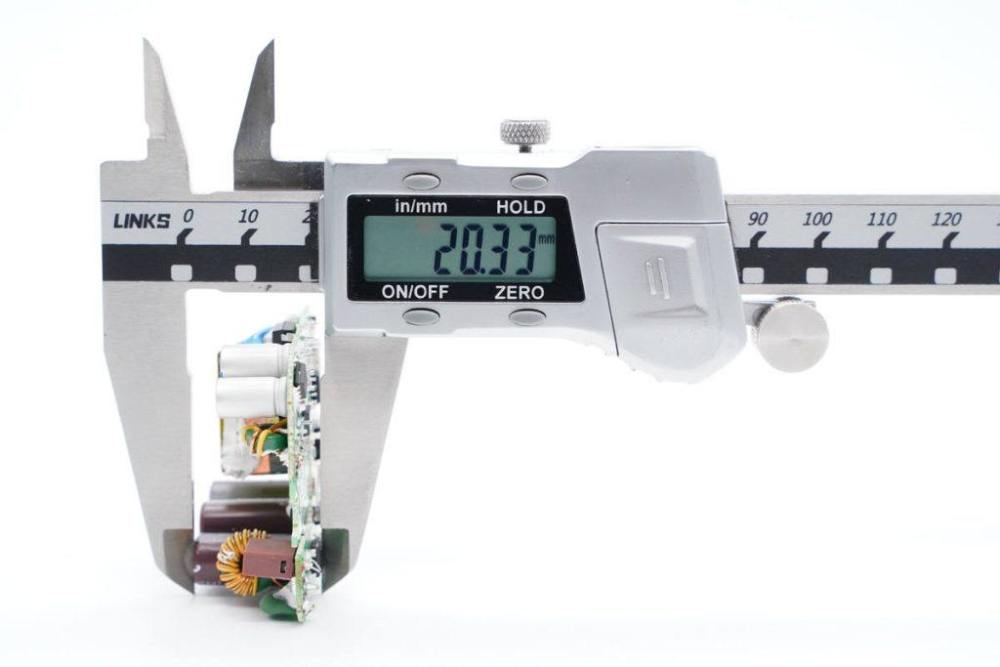

厚度约为20.33mm。

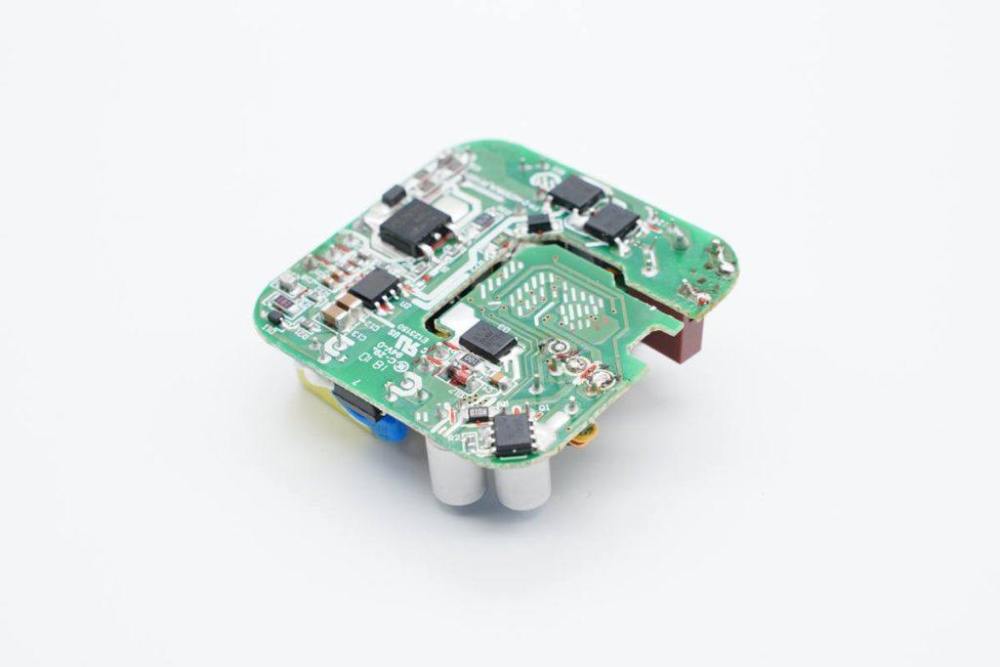

PCBA模块的背部列表,你可以看到,回路板的背部打开罐头,与壳上的绝缘板一起,分离了电源器的初级水平。

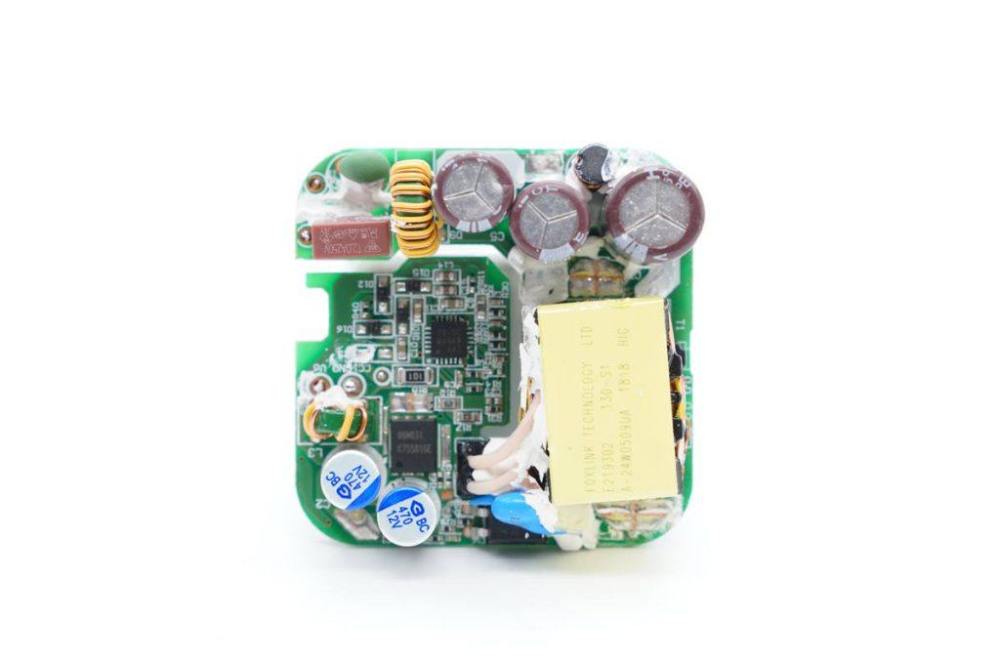

在PCBA模块的前面,左上角为输入接头和共模式感知,左上角为滤波器容量和差模式感知,左下角为输出滤波器固态容量,底部为蓝色Y容量和光耦合,右下边为开关变换器。

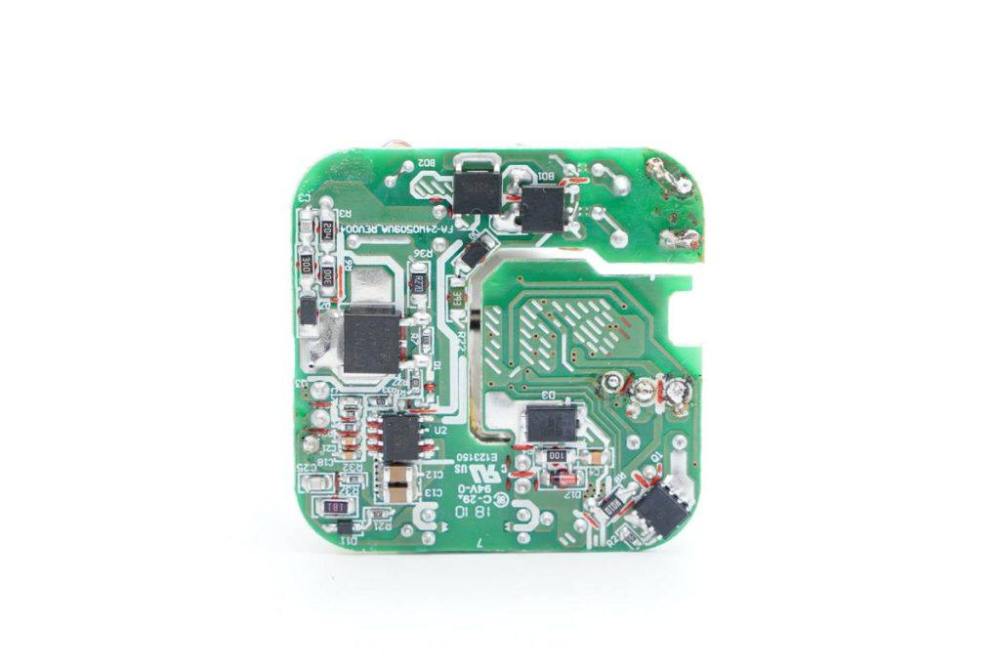

在PCBA模块背部焊接了两个桥梁,左侧是主控芯片和主开关管,右侧是diode和VBUS开关管,电源采用波长焊接技术,装置采用红胶固定,PCB背部涂上了红胶防止焊接锡粘接。
通过观察电容器PCBA模块的逆侧,电容器是一个反应结构,宽压输出,输出电压通过光耦合由协议芯片控制,以满足不同电压的输出要求。

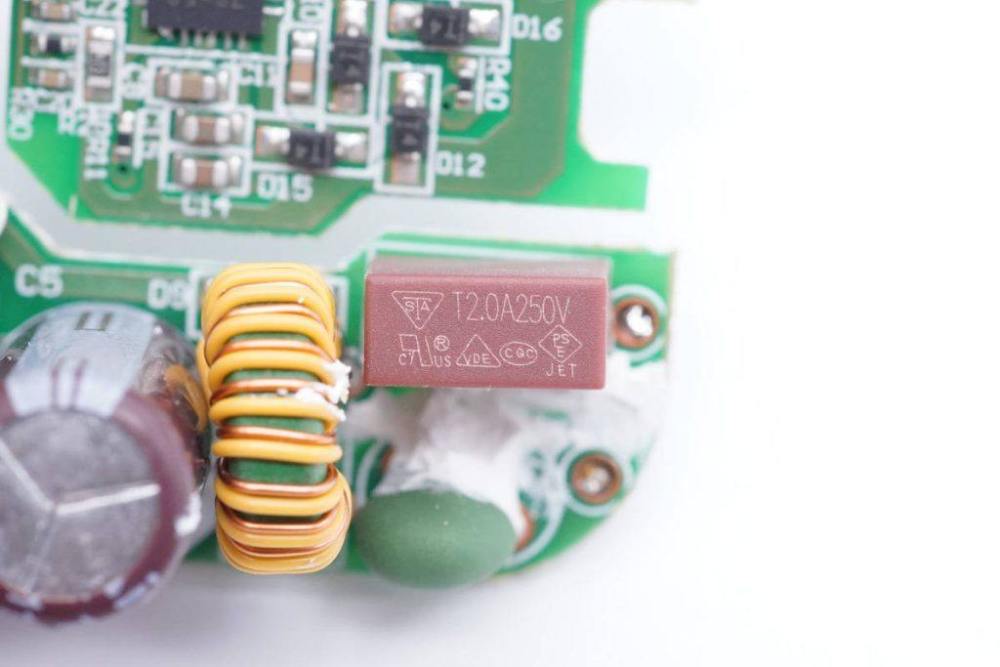

充电器输入端焊接安全线, NTC冲压阻力和共模电感。
功率输入端口延迟电线为2A250V.

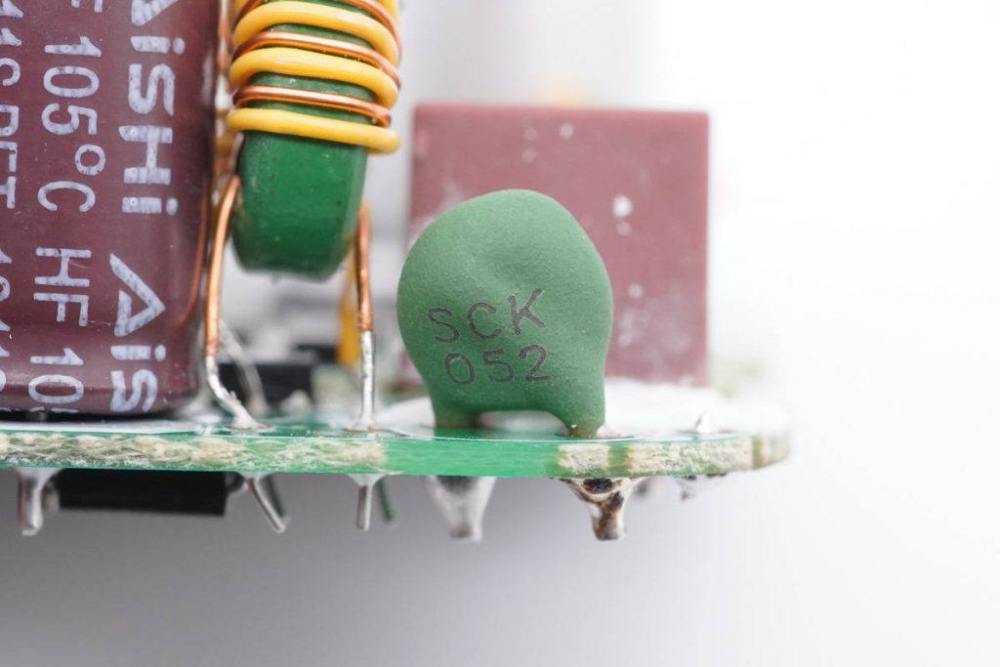

NTC热敏电阻用于抑制电源互联的冲击电流.

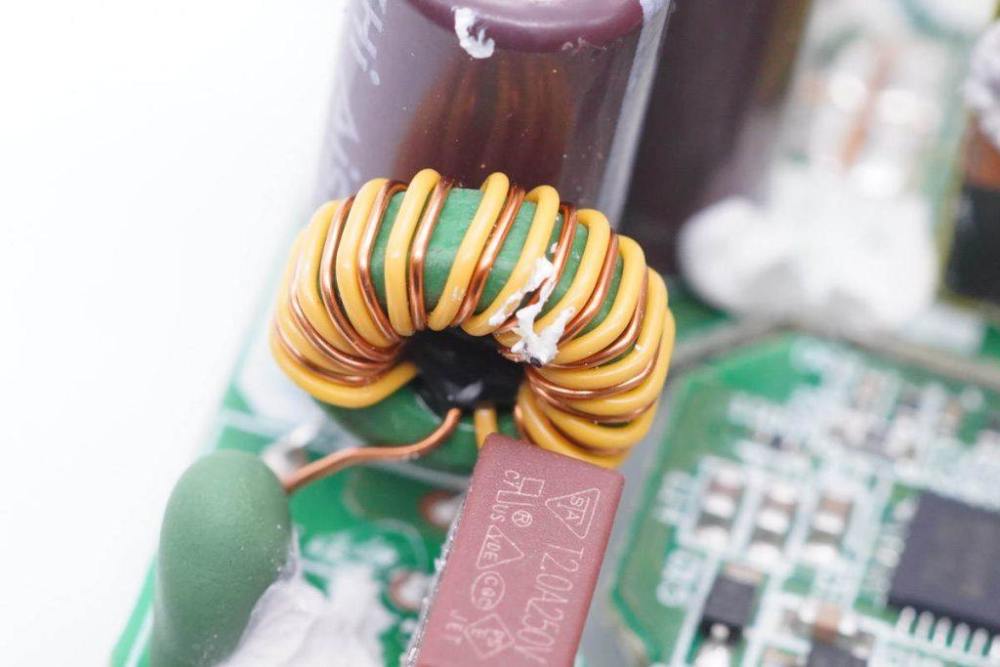

共模感应使用绝缘线和漆包线和环绕一个绿色磁环。

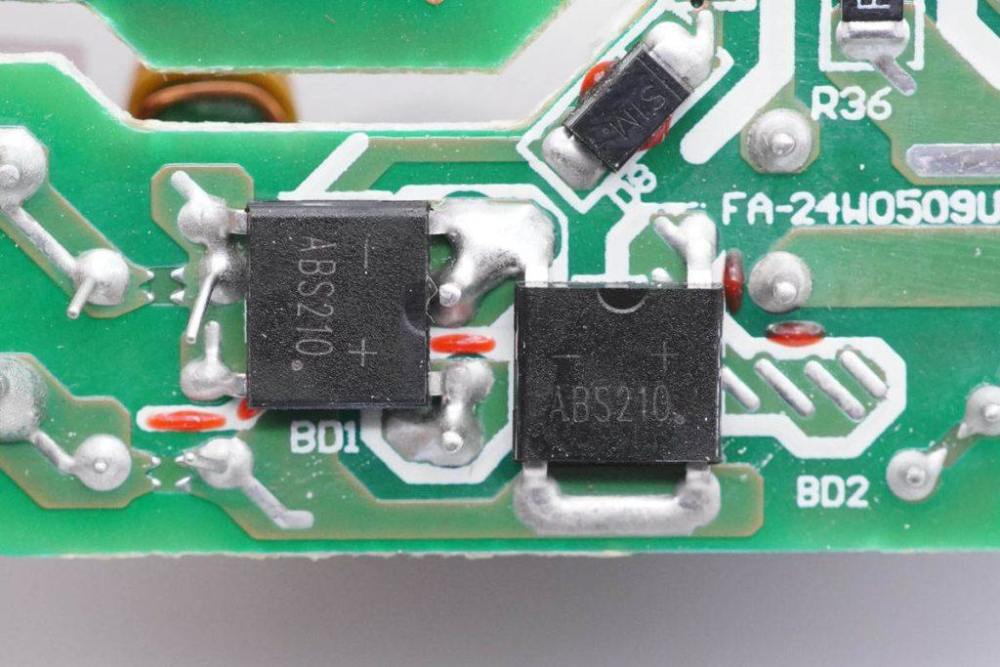

电源输入端使用两个ABS210桥,半桥连接用于热分配。

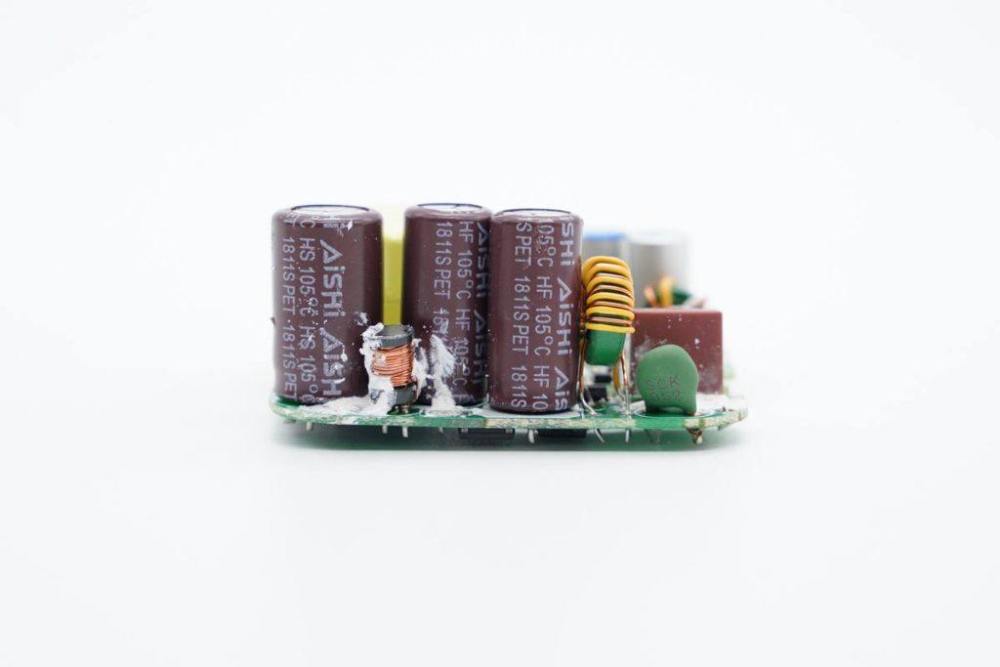

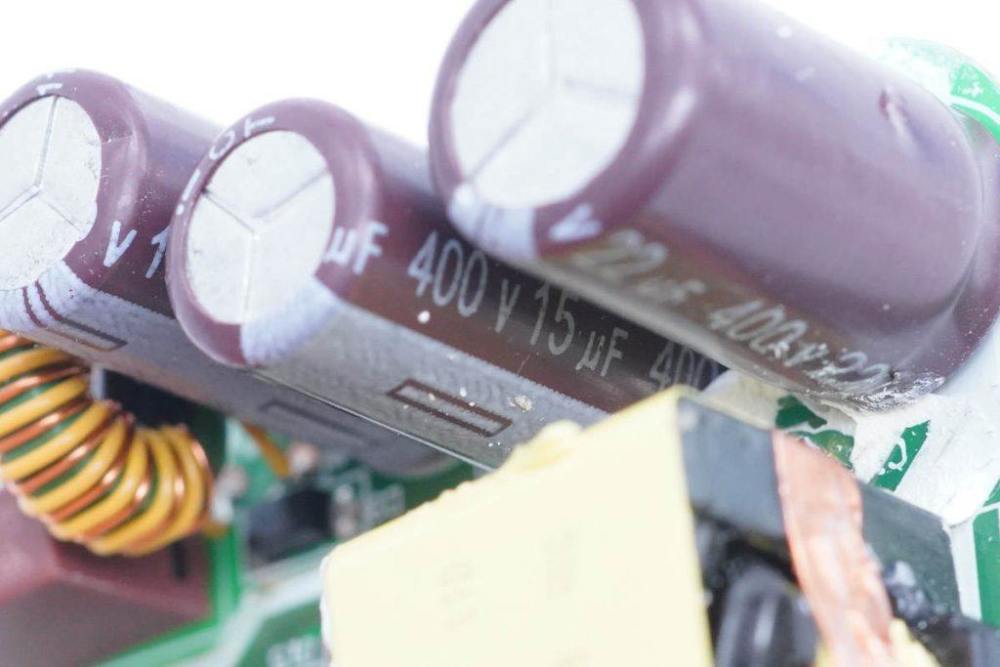

输入滤波器的容量来自AiSHi Evo,其中两个是400V15μF,另一个是400V22μF。

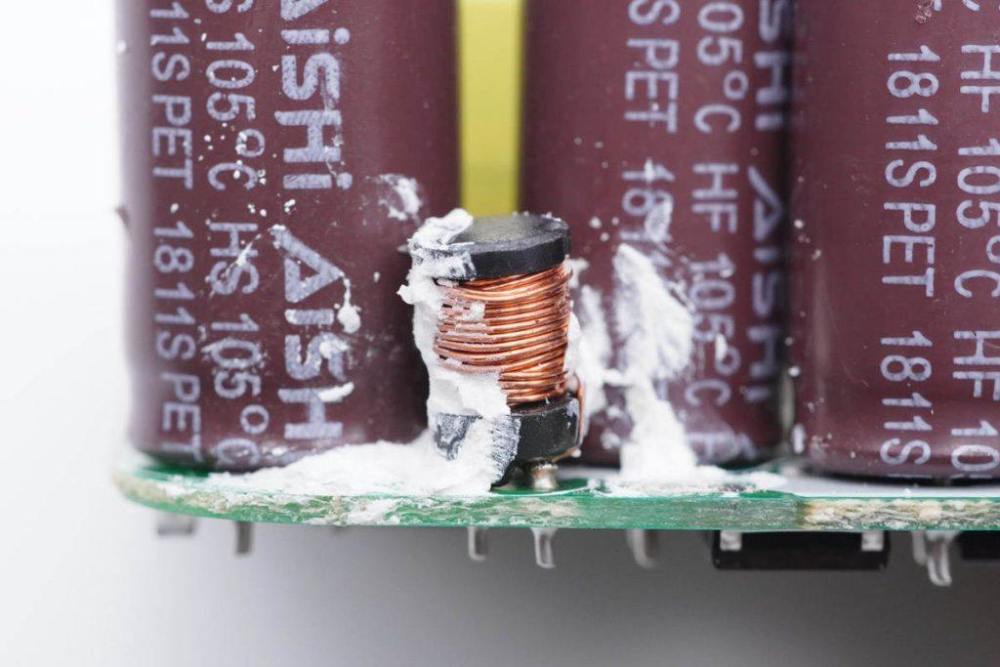

差分滤波电感性特别写, 胶固定.

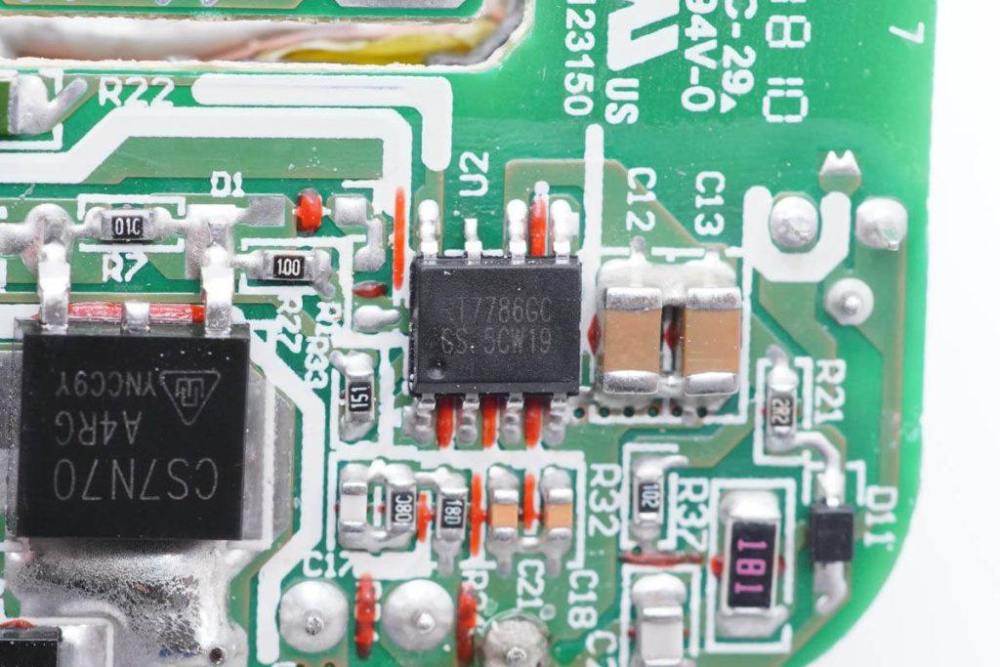

主控芯片来自RICHTEK Technology,Model RT7786,是USBPD快速充电源的主控芯片,独立的功率消耗不足30mW,支持外部热敏感抵抗以保护温度,并具有二次整流器短路保护。

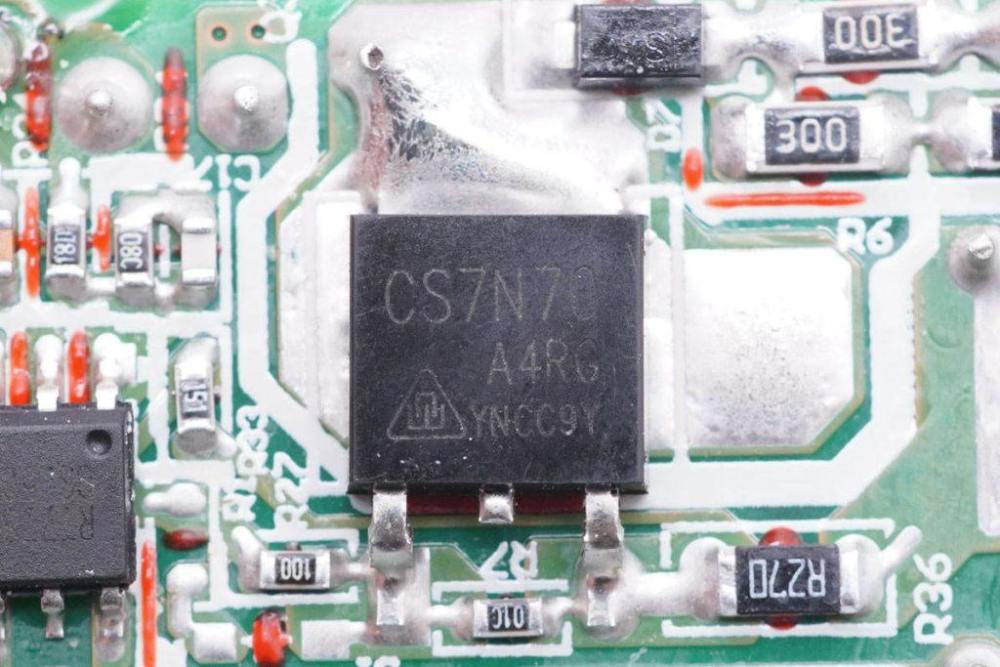

第一类开关管由华卢微型,型号CS7N70A4R-G,电阻700V,电阻0.96Ω,装配TO-252。

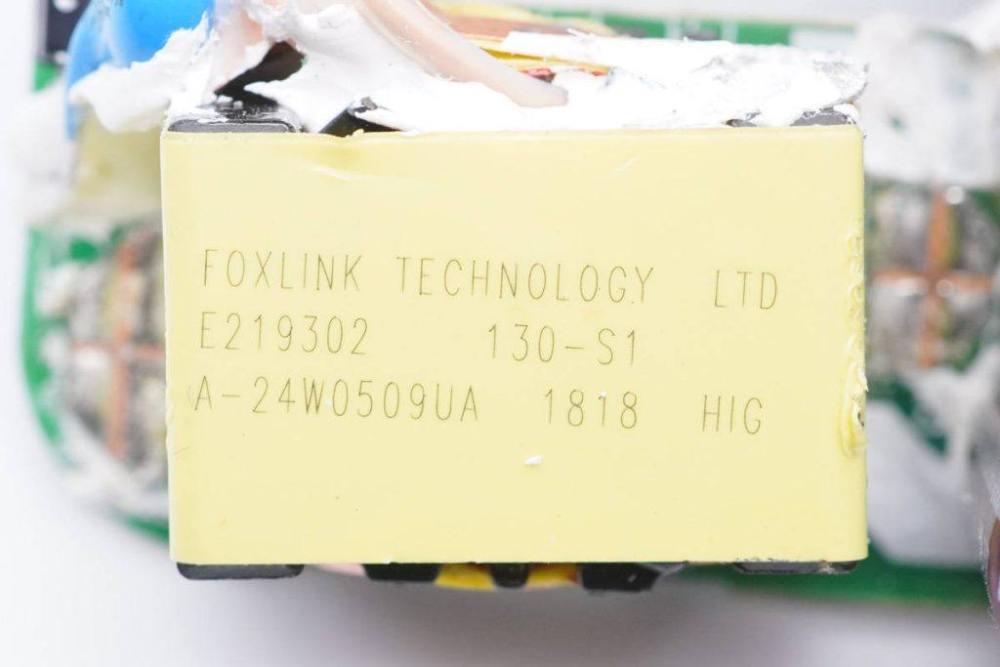

变压器的电线印刷信息表明,变压器是在18年内18周内生产的。

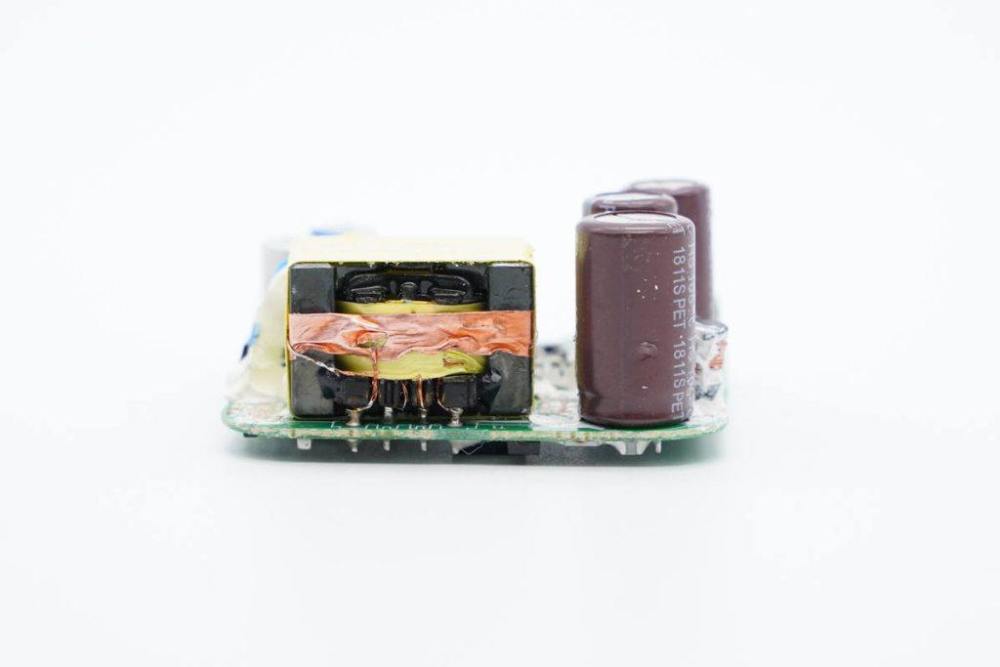

变压器侧面的铜箔屏蔽.

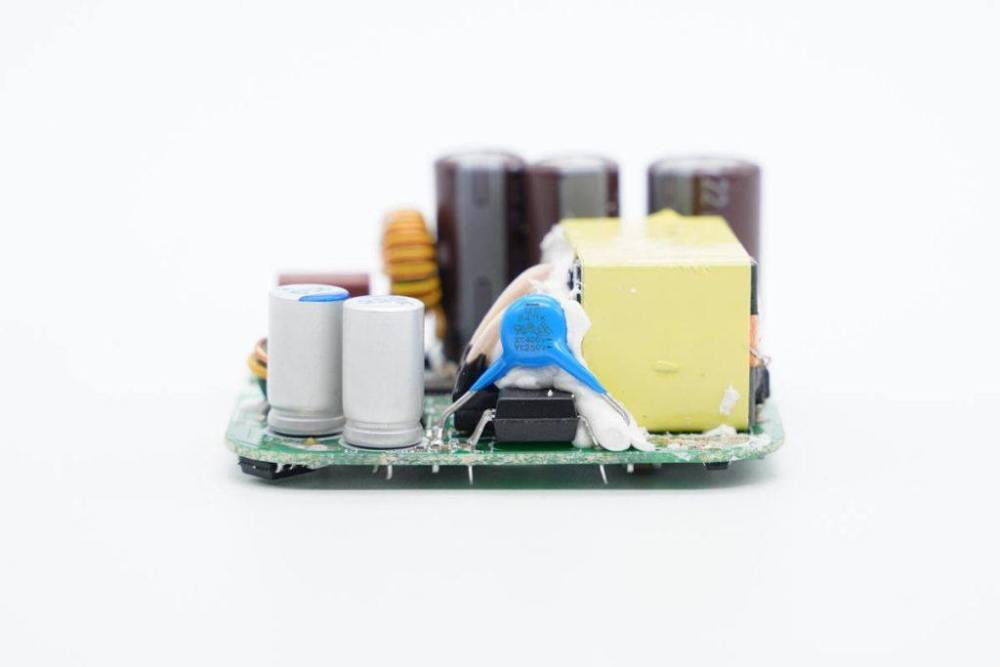

侧焊安全Y电容和反馈光耦合.

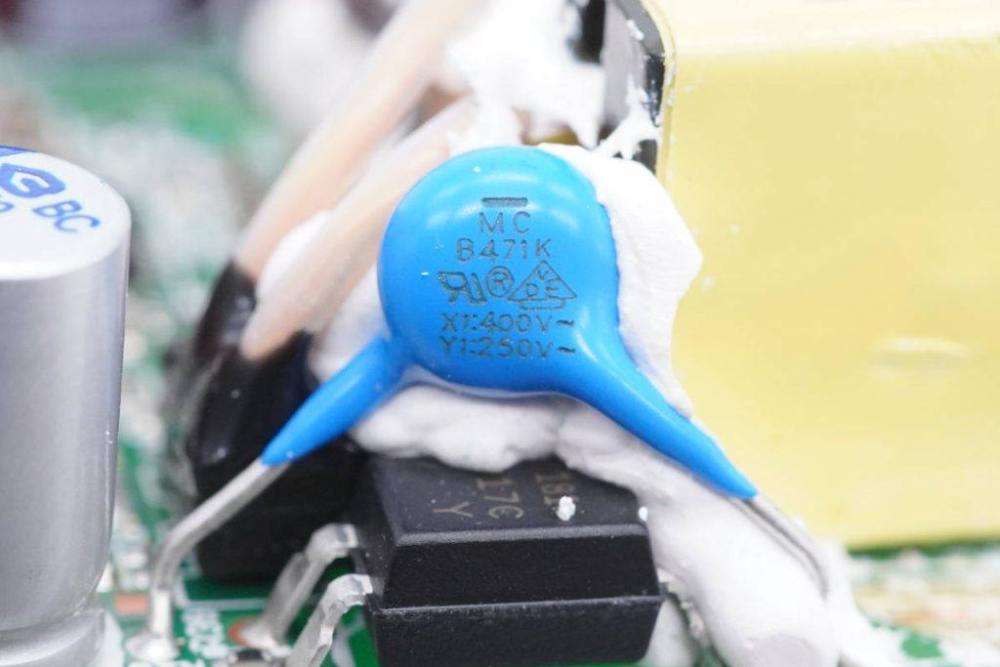

蓝光谱Y电容特别写.

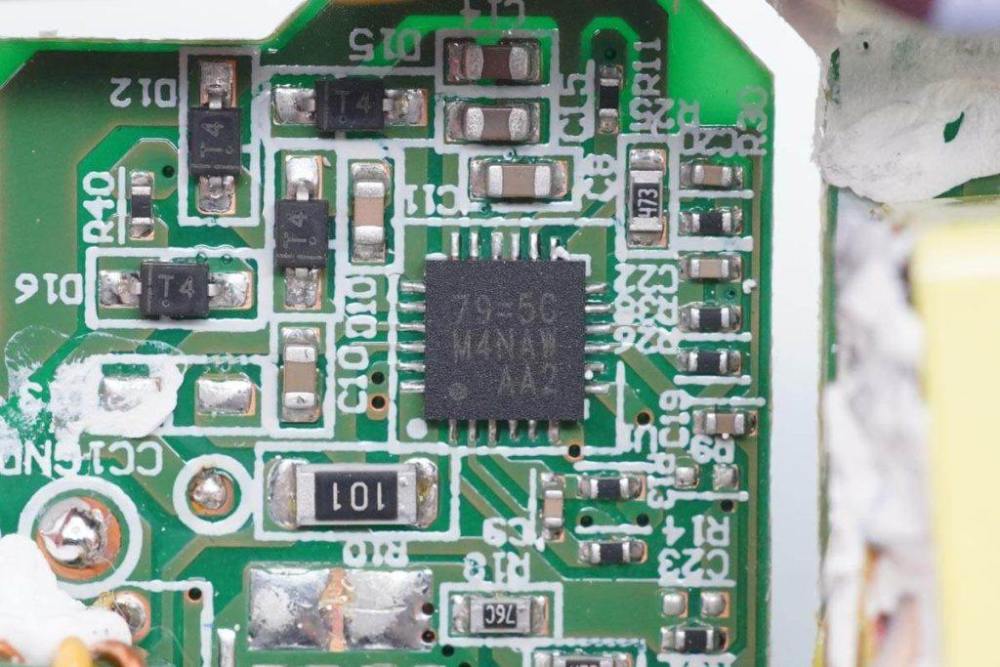

输出协议芯片也来自Li-Tech,一种有线打印的79=5C,它支持同步纠正驱动输出。

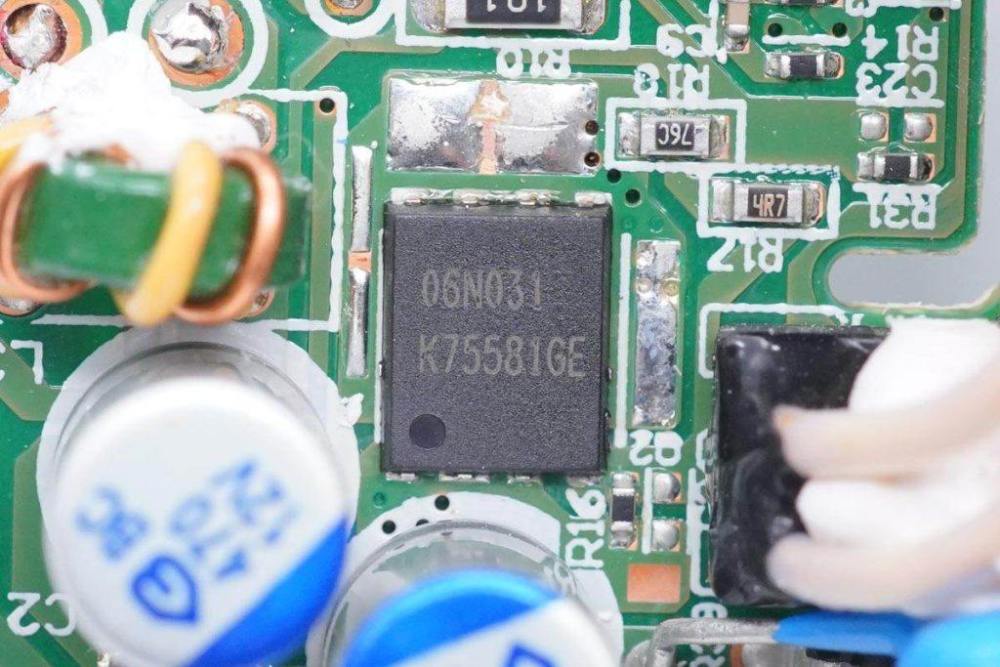

Megan同步整流管,MDU06N031型号,NMOS,60V电阻,电导电阻3.1mΩ,PDFN56包装。

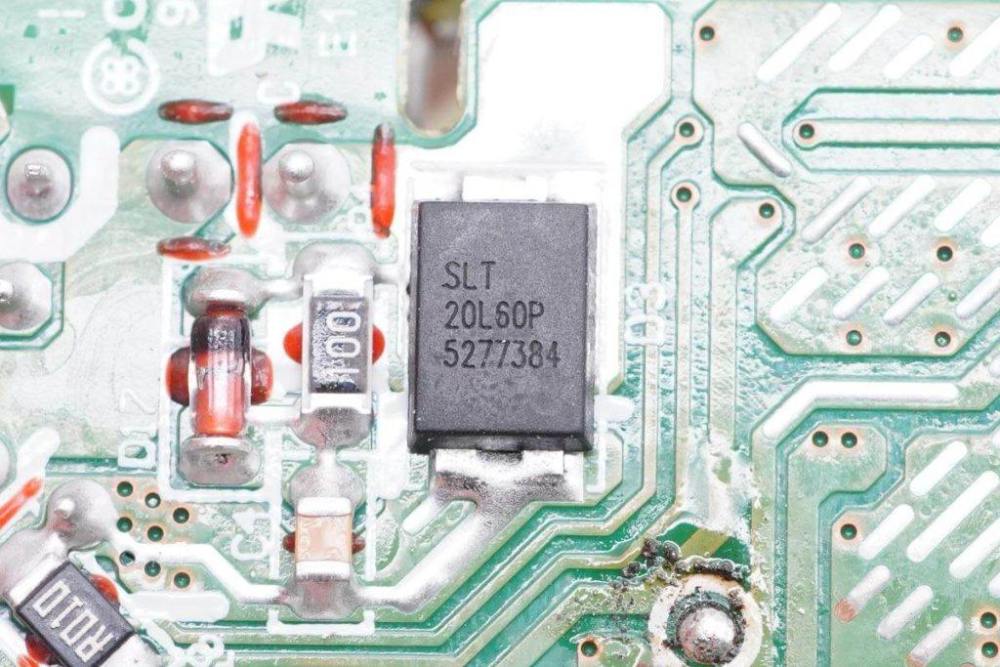

SLT20L60P,60V20A,是一种短程直流电极,具有同步整流器,以提高光负荷效率。

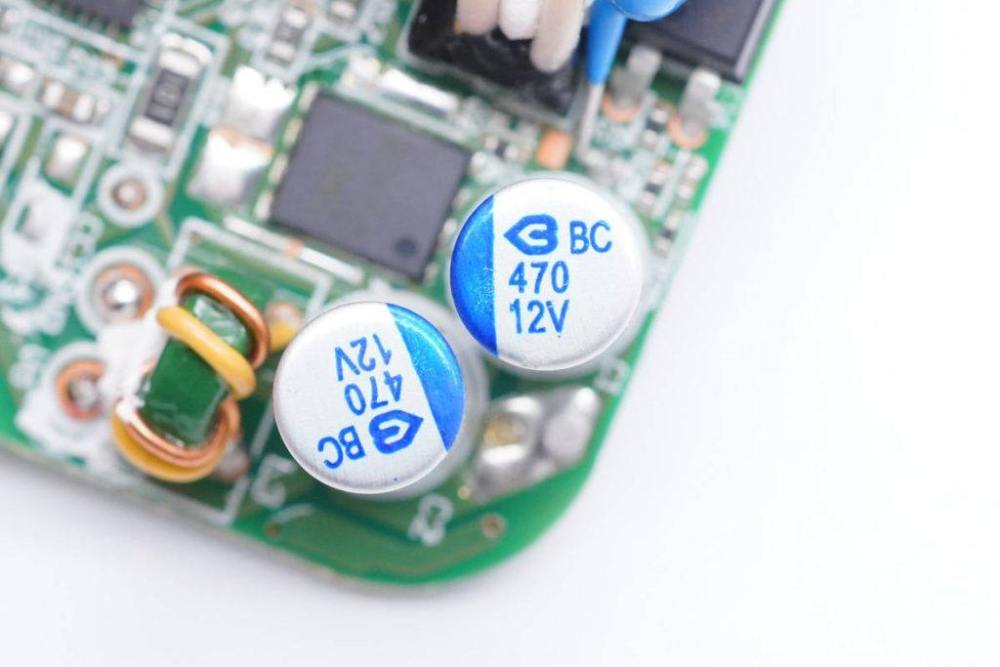

两个输出滤波器容量来自Green宝石,BC系列,470μF12V,两者都用于输出滤波。

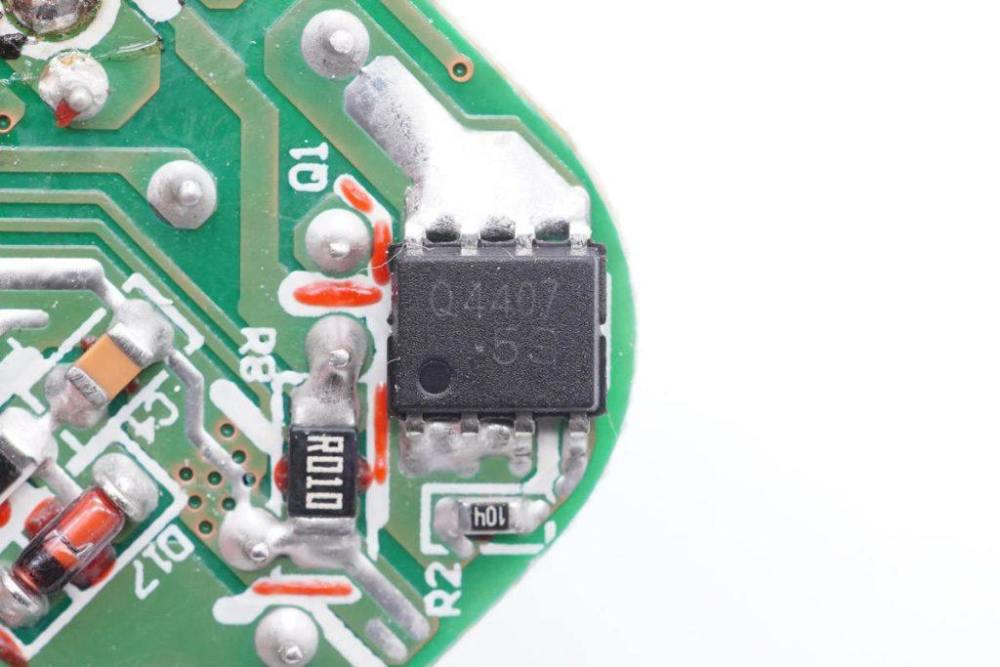

输出VBUS开关管打印Q4407, 是输出控制的PMOS.

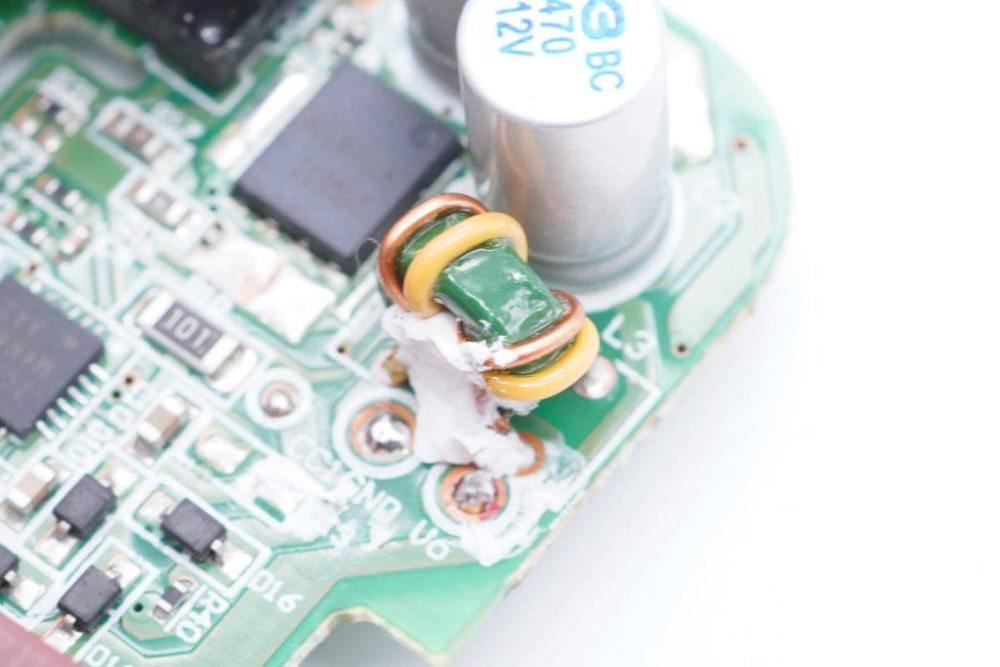

输出滤波器电感性, 使用涂料包装线和绝缘线和绕线.

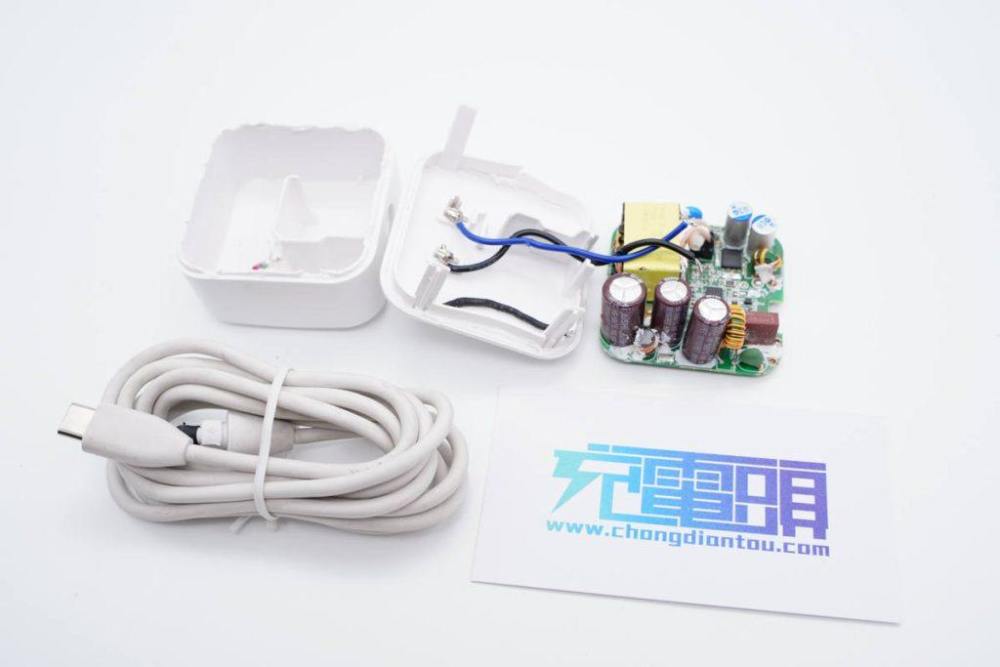

一切都拆除了,祝家人好运。
充电头网拆解总结
eero的新24W充电器带有1m5长的电缆,外壳为亮面设计，补充银字体是非常复杂的.输出支持5V3A和9V2.67A双输出电压,但自有输出线的设计,我肯定我不能够快地把iPhone填满。不支持PPS输出，为其他手机充电，兼容性也比较一般。
充电头网络是通过分离来理解的,该电源内部采用高技术供电方案,电源为反激设计，主控芯片类型是RT7786,结合自己的协议与同步纠正协议芯片.第一级开关管来自华卢微机,主要滤波器容量来自Evo,输出固态电容来自绿色宝石,整体工作和材料很好.
