实验九 路由器RIP协议路由实验

      最后更新：2022-06-13 21:11

      文章目录

        • 一、实验目的
        • 实验网络拓扑结构图
        • 三、实验内容

      一、实验目的

      1.理解动态路由RIP协议的原理和实现方法
      2.在路由器之间配置动态路由RIP协议

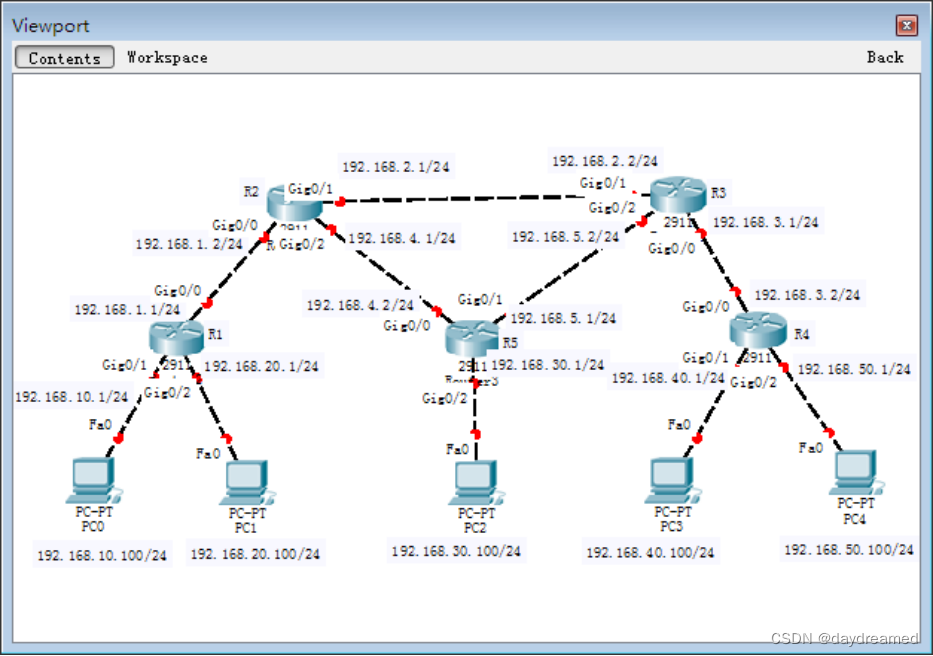

      实验网络拓扑结构图

      在这里插入图片描述

      三、实验内容

      1.根据上述图表建立网络拓扑,图表中的路由器为2911;

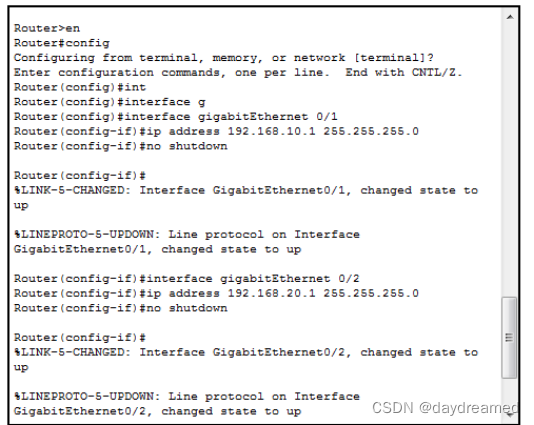

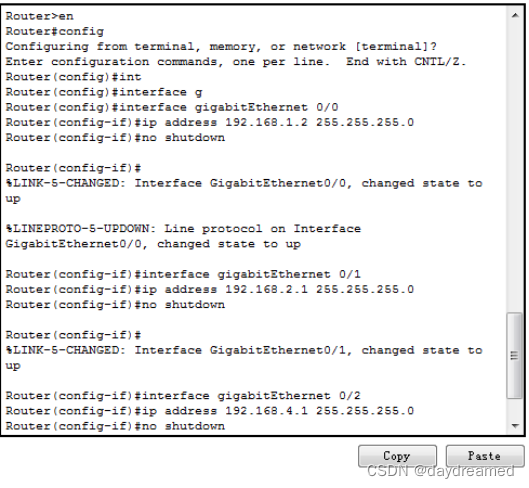

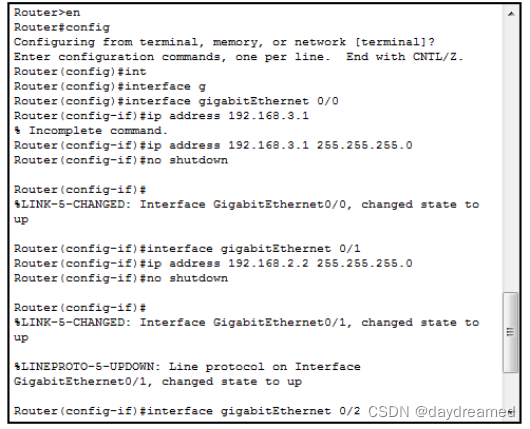

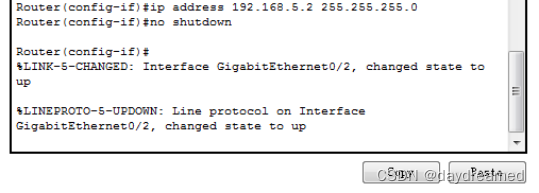

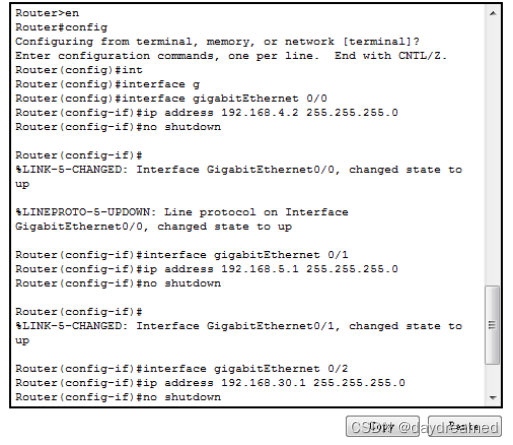

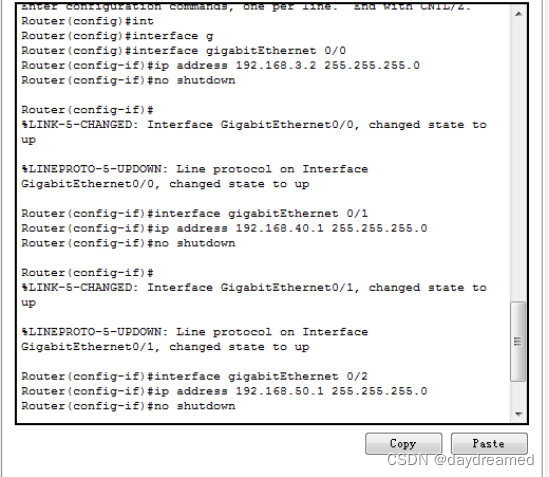

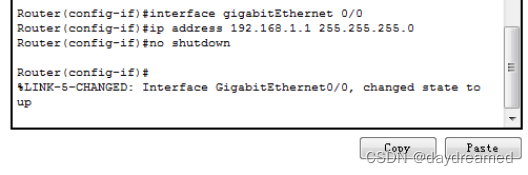

      2.网络拓扑结构中的每个路由器端口,按照上述图例配置为IP地址和子网面具,并标记在图表上;

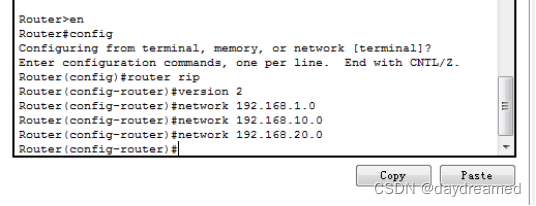

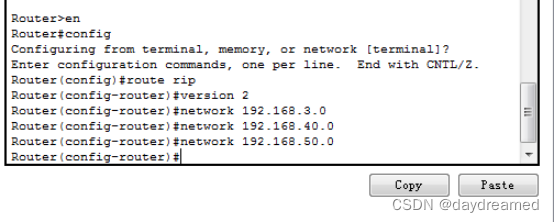

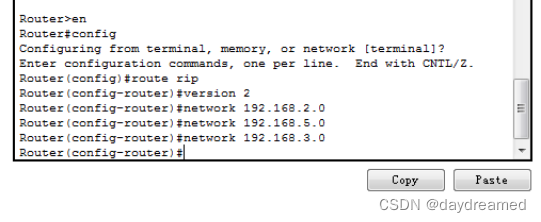

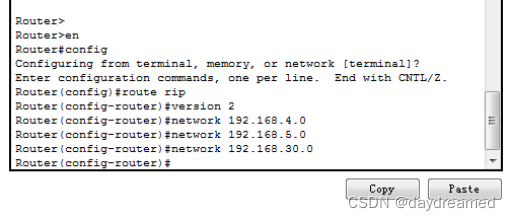

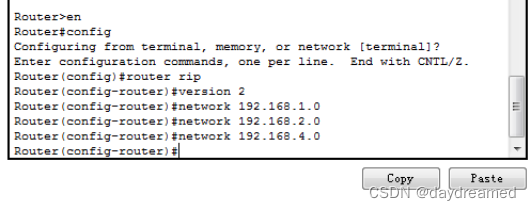

      3.为每个路由器配置动态路由RIP协议;
      4.为每个PC设置IP地址、子网掩护和交换地址;

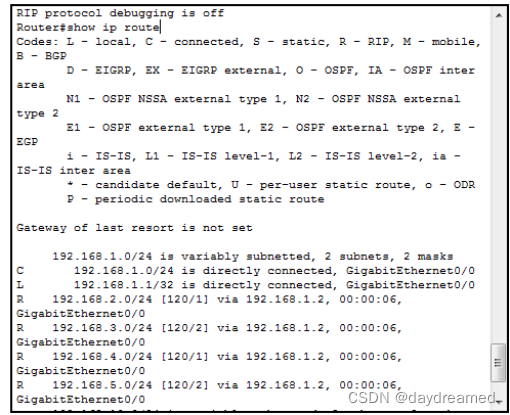

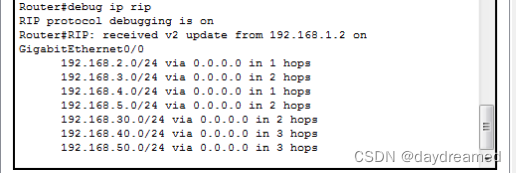

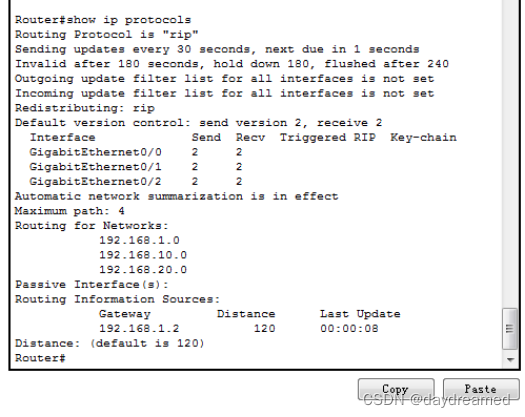

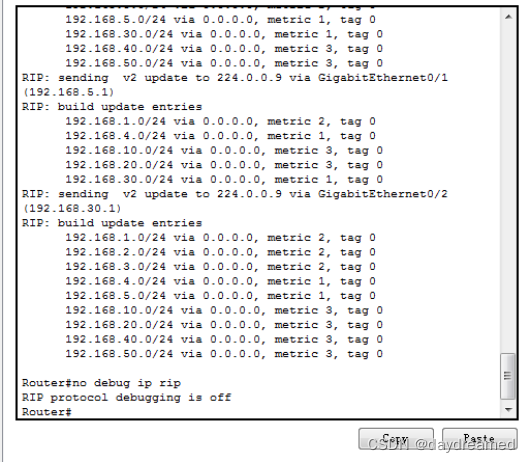

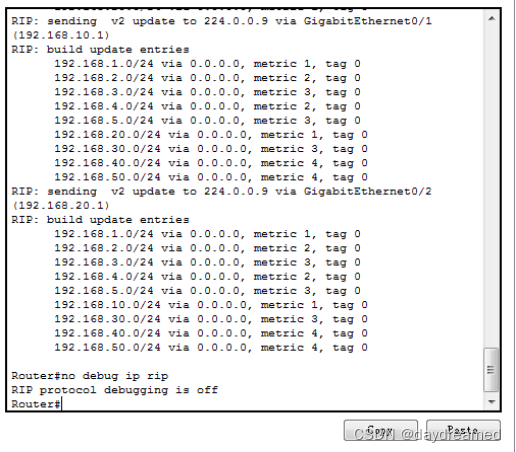

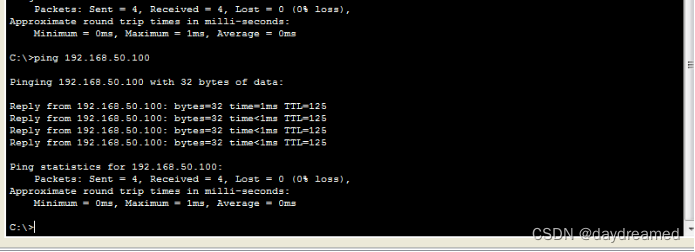

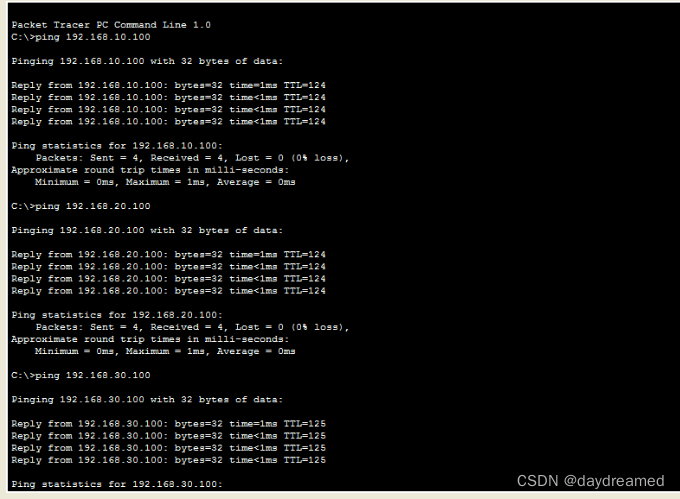

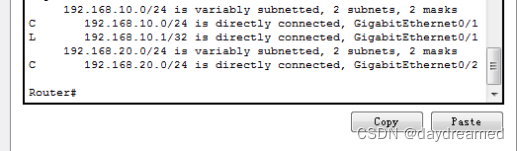

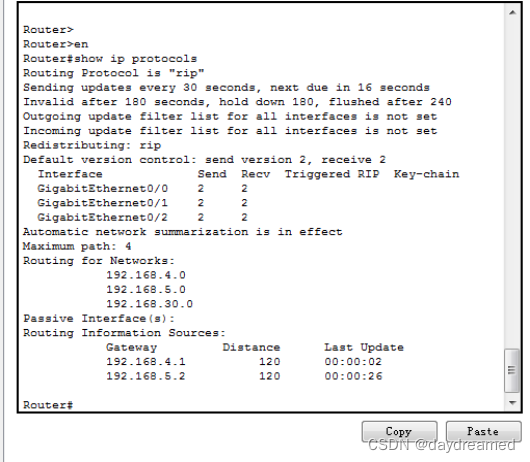

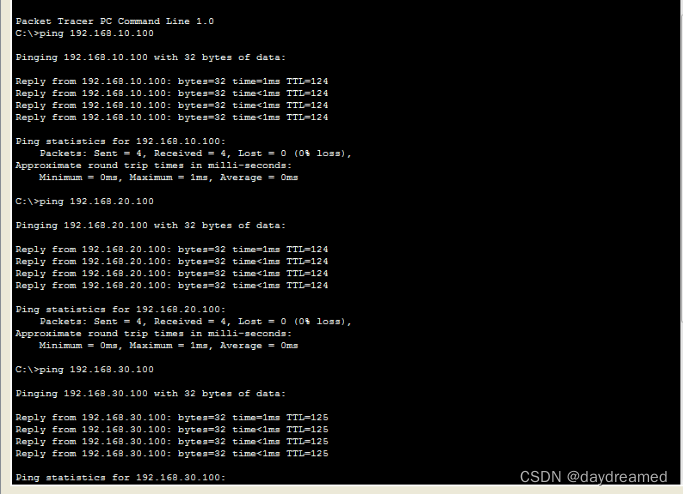

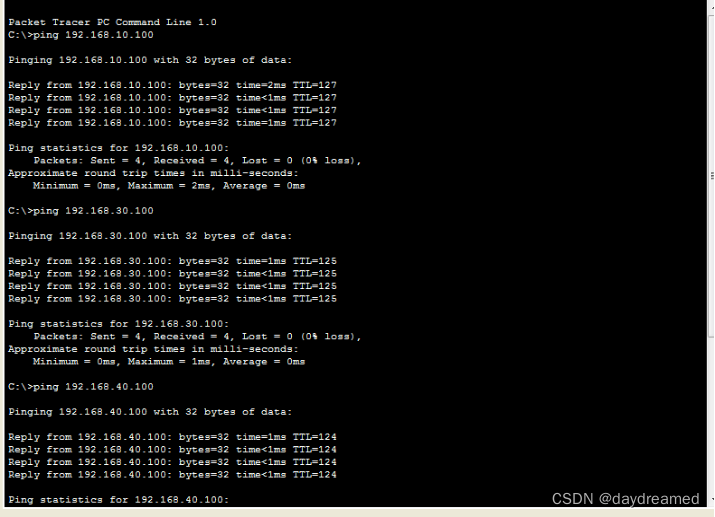

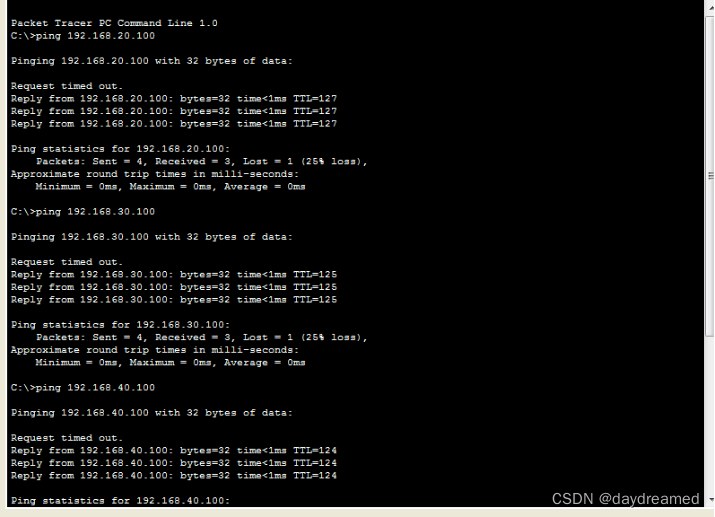

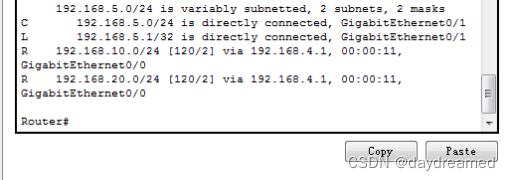

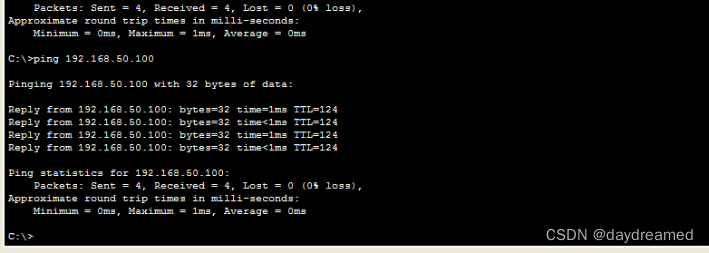

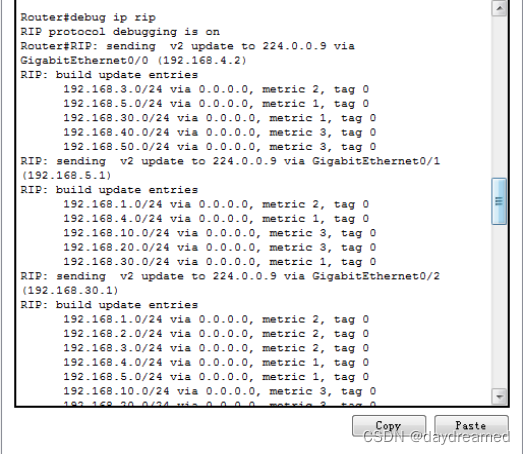

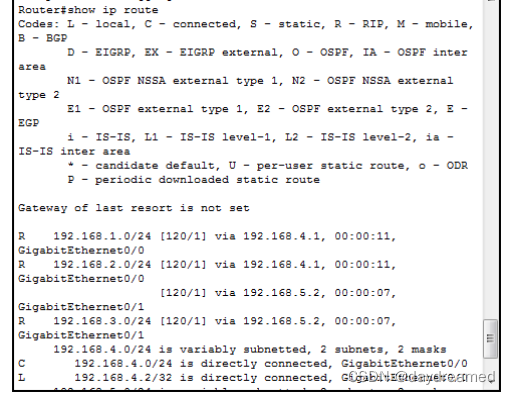

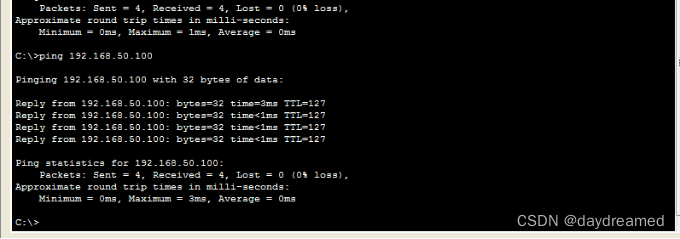

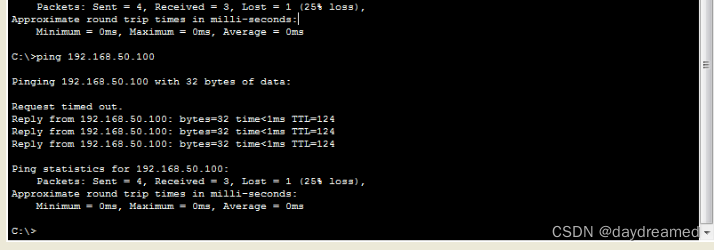

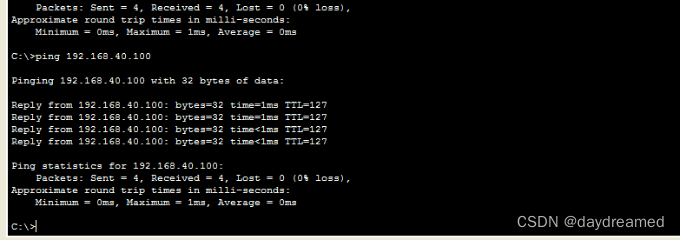

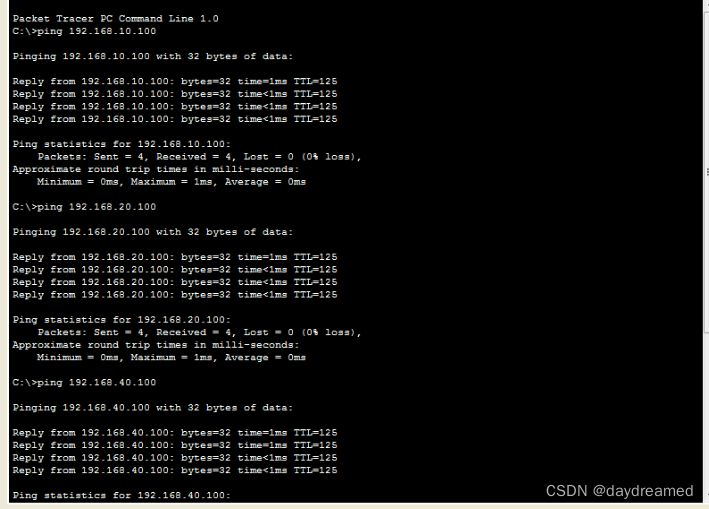

      5.PC之间的网络连接被测试,所有PC都必须互相PING。 你可以使用显示IP协议、调试IP rip、显示IP路径等命令来测试RIP协议。
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述

      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
      在这里插入图片描述
