前言

学习路由器的工作原理,以及静态路由器的配置

一、路由器

1、什么是路由器

路由器是将数据包转移到正确的目的地的设备,并选择传输过程中的最佳路径。

路由器的工作原理

工作原理:按照路由表传输数据

接收数据包—>查看目的地址—>与路由表进行匹配找到转发端口—>转发到该端口

工作过程：

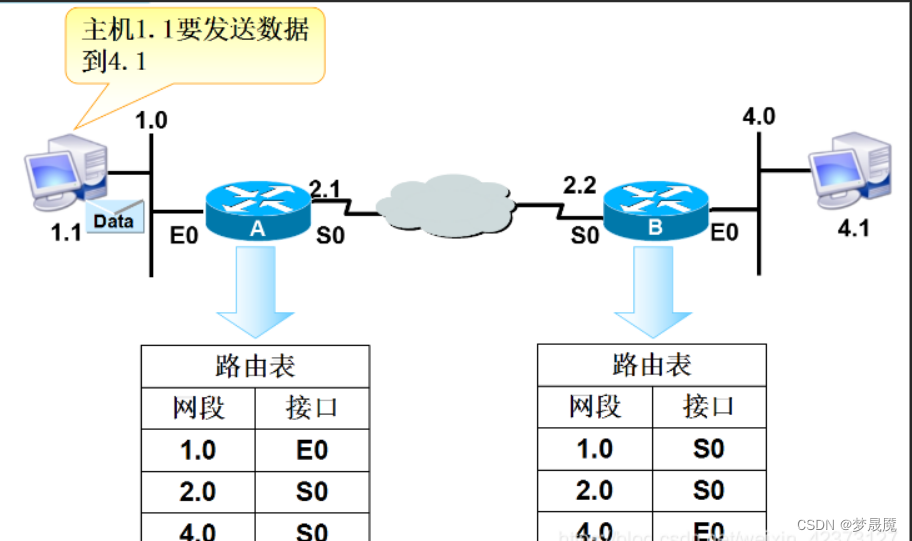

主机1.1发送包到主机4.1,IP地址不在同一网络段,是发送包到上述段的网络交换路由器A的主要机会。
路由器A接收数据包,在数据包IP标题中查看目标IP地址,再找到自己的路由器。该包的目标IP地址是4.1,属于4.0网段，路由器A在路由表中被检查为4。 S0接口是由0传输的网络段的接口。于是，路由器A从S0接口传输数据包。
网络中的每个路由器在这些步骤中传输数据,直到它到达路由器B,然后使用相同的传输方法从E0端口传输数据。

3、路由表

在路由器中维护路由表的目的 1路由器根据路由表选择路径

路由表的形成: I direct linked network segment: IP地址的配置, port up 状态, forming a direct linked route

II非线性分段:需要静态或动态路由,增加分段到路由表

三、静态路由：

由管理员手动配置,是单向的,缺乏灵活性

默认路由:当路由器不能在路由表中找到目标网络路由项时,路由器将请求传递到默认路由接口。默认路由通常在出口(末端)完成。

路由器的包装过程传递数据包

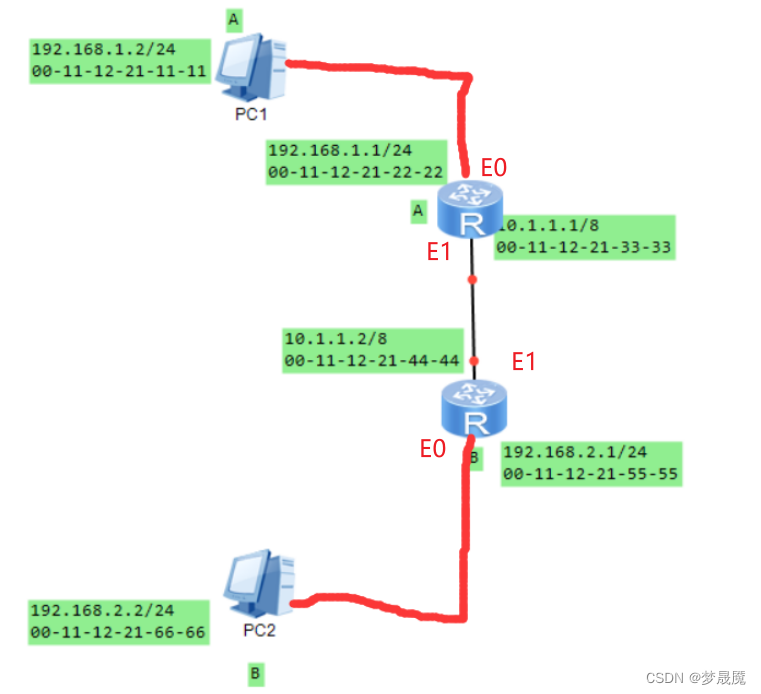

主机A向主机B发送消息

首先,ARP广播E0开关的MAC地址,主机A源IP,目标IP,源MAC11-11,目标MAC22-22,并执行第一个加密。

2、先解封装，查看数据包的目标IP,查询路由表，确认转发路径。首先,ARP广播分析了B路由器E1的MAC地址,源IP,目标IP,来源MAC33-33,目标MAC44-44,进行第二次解封。穿过E1到B路由器。

3、先解封装，查看数据包的目的IP地址,检查您的路由器表的直接连接部分,首先,ARP广播分析主机B的MAC地址,源IP,目标IP192.2.2,资料来源MAC55-55,目标MAC66-66,进行第三次封装。通过E0发送到主机B。

结论:在包包装过程中,MAC地址在变化的同时,IP地址仍然保持不变。

路由器和开关之间的区别

基于路由器的路由器表传输数据交换器基于MAC地址传输数据

静态路由和默认路由配置

ip add 配置接口 ip地址

显示IP路由表

显示mac地址 查看mac地址信息

ip路由-静态24配置静态路由

ip路由静态配置默认路由器

取消IP路径静止删除默认路径

取消信息中心启用关闭信息中心

sysname + name 修正名称

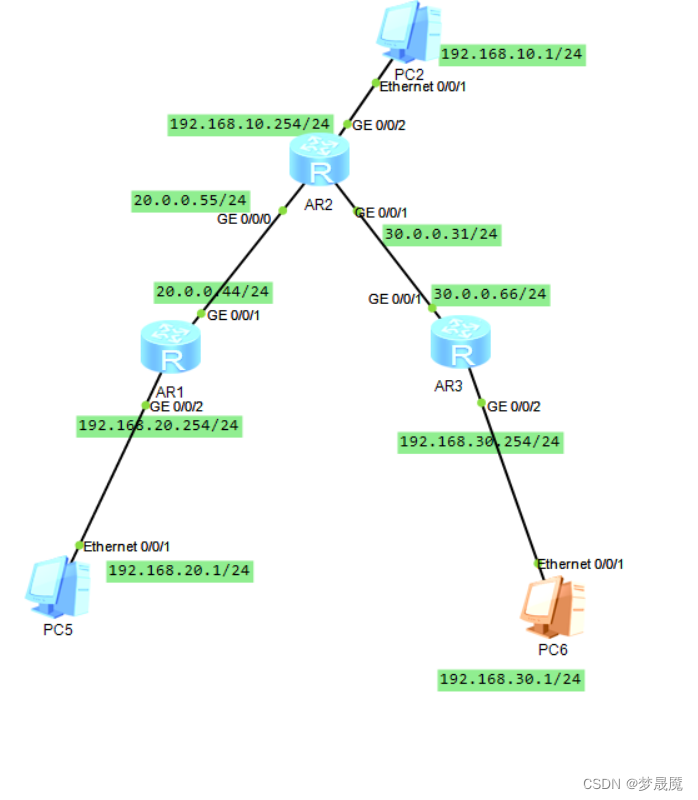

静态路由配置实验

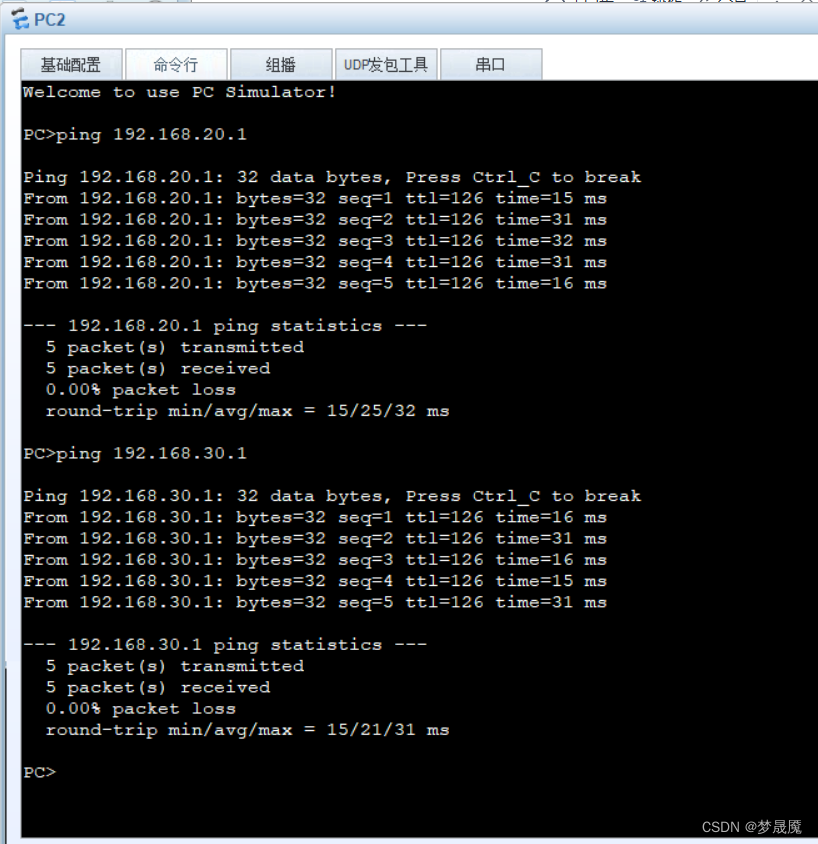

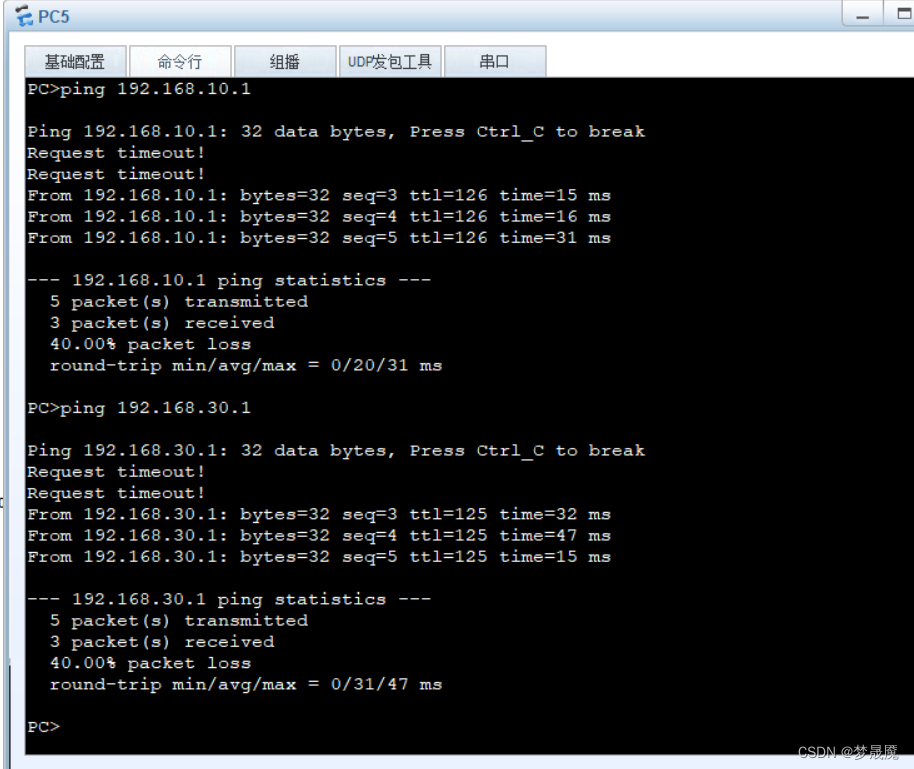

实验结果:三台主机相互拨打

AR1的配置：

sysname AR1

undo info-center enable

interface GigabitEthernet0/0/0

interface GigabitEthernet0/0/1

ip address 20.0.0.44 255.255.255.0

interface GigabitEthernet0/0/2

ip address 192.168.20.254 255.255.255.0

ip route-static 30.0.0.0 255.255.255.0 20.0.0.55

ip route-static 192.168.10.0 255.255.255.0 20.0.0.55

ip route-static 192.168.30.0 255.255.255.0 20.0.0.55

AR2:

undo info-center enable

interface GigabitEthernet0/0/0

ip address 20.0.0.55 255.255.255.0

interface GigabitEthernet0/0/1

ip address 30.0.0.31 255.255.255.0

interface GigabitEthernet0/0/2

ip address 192.168.10.254 255.255.255.0

ip route-static 192.168.20.0 255.255.255.0 20.0.0.44

ip route-static 192.168.30.0 255.255.255.0 30.0.0.66

AR3:

interface GigabitEthernet0/0/0

interface GigabitEthernet0/0/1

ip address 30.0.0.66 255.255.255.0

interface GigabitEthernet0/0/2

ip address 192.168.30.254 255.255.255.0

ip route-static 20.0.0.0 255.255.255.0 30.0.0.31

ip route-static 192.168.10.0 255.255.255.0 30.0.0.31

ip route-static 192.168.20.0 255.255.255.0 30.0.0.31

总结：

研究了基于路由器表的数据传输,选择了传输的最佳路径。

创建一个简单的路由环境,并配置一个静态路由.
