路由概述

它能够将数据包转移到正确的目的地,并选择不同网络间通信的最佳路径。 从源主机转移到目标主机。

路由器的工作原理：

根据路由表转发数据

接收包. 查看目的地地址. 匹配路由表. 找到传输端口. 向该端口传输

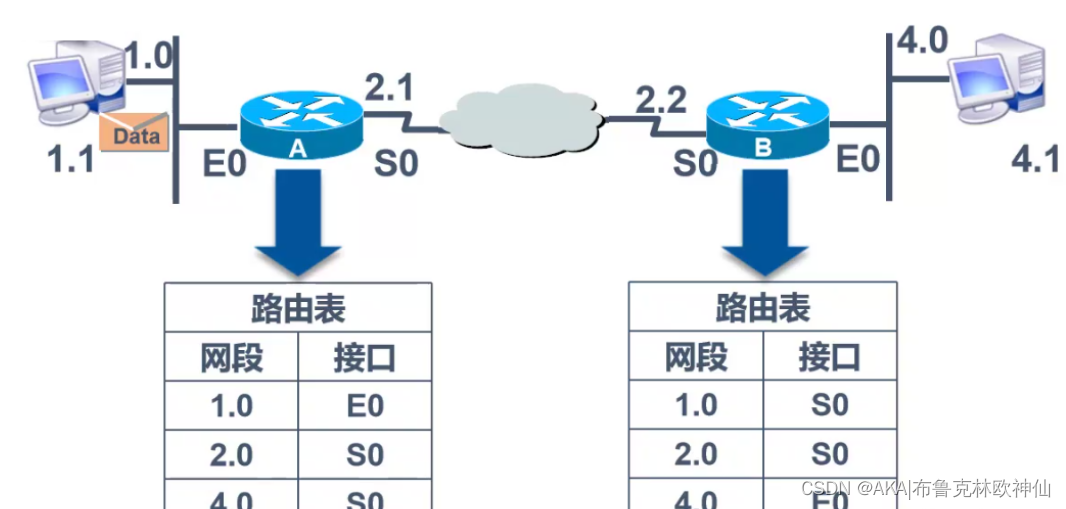

由于IP地址不在同一网络段,所以主要的机会是将数据包发送到同一段的网络交换路由器A。
(2)路由器A接收数据包并首先在数据包IP头上检查目标P地址,再找到自己的路由器。该包的目标IP地址是4.1,它属于4.0网络段,路由器A在路由表中检查到4。 0网络段的接口是S0接口。然后路由器A从S0接口传输数据包。
(3)网络中的每个路由器在这些步骤中传输数据,直到它到达路由器B,然后通过相同的传输方法从E0接口传输它,最后是主机4。
在传输数据包的过程中,如果数据包的目标地址不在路由表中,则根据路由器的配置将信息发送到默认接口或返回用户“不可访问的目标地址”。
以上只是路由器过程的简单描述,但它是路由器的基本工作原理。

静态路由

静态路由:由管理员手动配置,是单向的;缺乏灵活性。

默认路由:当路由器不能在路由表中找到目标网络的路由项时,路由器将请求发送到默认路由接口。

交换工作在数据链层中,根据MAC地址表传输数据硬件

路由器传输包的包装过程:

如图所示,A主机向B主机发送数据,路由器将数据包包装如下。

(一)网络层中的A主机将上层消息封入IP数据包中,第一个部分包含源地址和目的地地址。源地址是主机IP地址,目标地址是主机B的IP地址。主机A使用主机配置的24位加密和目标地址进行“与”操作,结论目标地址与主机地址不同,因此,发送到主机B的包需要通过网络交换路由器A传输。

(2) Host A 通过 ARP 请求 EO 接口 MAC 地址 00-11-12-21-22-22 的默认 网络交换路由器 A 。在数据链层中, Host A将IP包封入Ethernet数据帧中,第一个Ethernet帧的源MAC地址为00-11-12-21-11-11,目标MAC地址为网络EO接口的MAC地址00-11-12-21-22-22。

(3)路由器A从E0接口接收数据帧,从数据链层中移除包。路由器A认为IP包应该通过它自己进行路由。所以路由器A会寻找自己的路由表,寻找匹配目标IP地址的路径表,然后根据路由表中的下一个跳跃地址,将数据包转移到E1接口中。

(4)在E1接口路由器A中重新封装Ethernet帧,当前的源 MAC地址是路由器A00-11-12-21-33-33的E1接口 MAC地址,目标MAC地址是连接路由器B的E1接口MAC地址00-11-12-21-44-44。

(5)路由器B从E1接口接收数据帧,它还消除了数据链层的包装,检查目标的IP地址,并与路由表匹配,然后根据路由表中的下一个跳跃信息,将数据包转移到E0接口中。路由器B将目标网络段直接连接到自己的E0接口,通过ARP广播，路由器B获取主机B的MAC地址00-11-12-21-66-66。然后路由器B将IP包封入一个Ethernet帧中,源MAC地址是 Router B 00-11-12-21-55-55 E0接口的MAC地址,目标MAC地址是主机BMAC地址00-11-12-21-66-66。封装完毕，从EO接口发送Ethernet帧到主机B.

本章总结

数据包通过路由器, MAC地址需要重新包装。

路由器通过路由器表传输数据包,交换机通过MAC地址表传输数据帧。

静态路由需要一步步的双向配置。

默认路由器简化终端路由器路由器表配置,简单高效
