一、路由器

1.路由器概述

路由器:从源主机转移到目标主机的过程。 能够将数据包转移到正确的目的地并选择传输过程中的最佳路径的设备

2.路由器的工作原理

基于路由表的传输传输数据
接收包 - 查看目的地地址 - 匹配路由表 找到传输端口 - 转移到那个端口

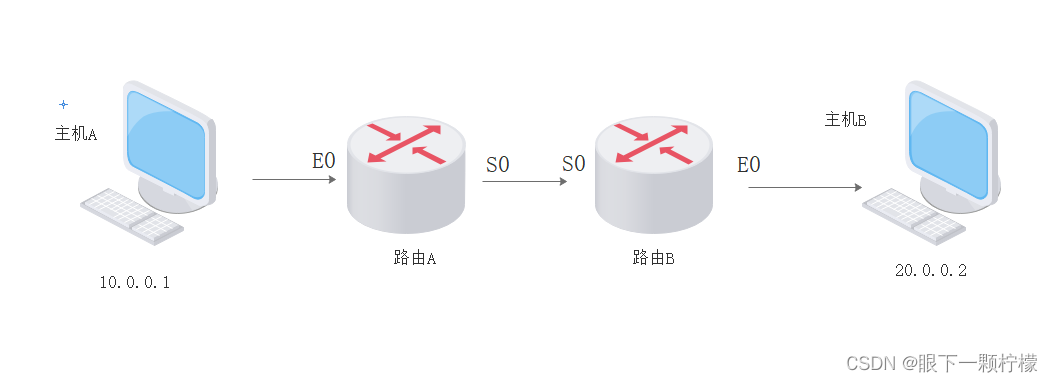

路由器的工作过程(见下图)
主机A发送包到主机B,因为IP地址不在网络的同一部分,主机A将发送数据包到上面的网络交换路由器A.路由器A接收数据包,在数据包IP标题中查看目标IP地址,然后寻找自己的路由表,包的IP地址是网络段,路由器A在路由表中找到传输到网络段的接口是S0,于是，路由器A从S0接口传输数据包。网络中的每个路由器在这些步骤中传输数据,知道B路由器已经到达,用同样的转发方法，从E0口转发出去，主机B接收了这个包。

比较交换机传输原理,切换到mac地址表,路由器查看路由表，但是如果Mac地址表中没有匹配的条目,交流在灾区进行洪水处理广播的机会,如果路由器无法找到相应的条目,则将直接丢弃。它不会发送广播，因此路由器与广播区域隔离,交换机内部的网络是一个广播区域,只是在这个地区发生了洪水,路由器外面不会发生洪水;开关将在两层工作,路由器工作在三层，根据路由表传输数据包,交换机一般在本地区域网络中工作,路由器在宽带网络上工作。

3.路由表

3.1.路由表是什么

路由表是一个在路由器中维护的路由条目集,路由器根据路由表选择路由,该路由器记录了网络段的IP地址和下一个跳跃接口的相应接口数。

3.2.编写路由器表

1.直接连结网络段:直接与路由器连接的网络段,配置IP地址,端口状态,形成直接连结路由器
非直接连接的分段:不直接与路由器连接的分段,需要静态或动态路由,并添加到路由表

静态路径和默认路径

静态路由:由管理员手动配置,是单向的，并且缺乏灵活性，静态路由需要管理者写每个条目,你不能对网络中的变化作出反应。因此一般来说，静态路由用于小网络大小,在一个相对固定的拓扑结构的网络中,如果网络拓扑变了，管理员需要手动配置。
默认路由:当路由器不能在路由表中找到目标网络的路由输入时,路由器将请求传递到默认路由接口。

3.路由器传输包的包装过程

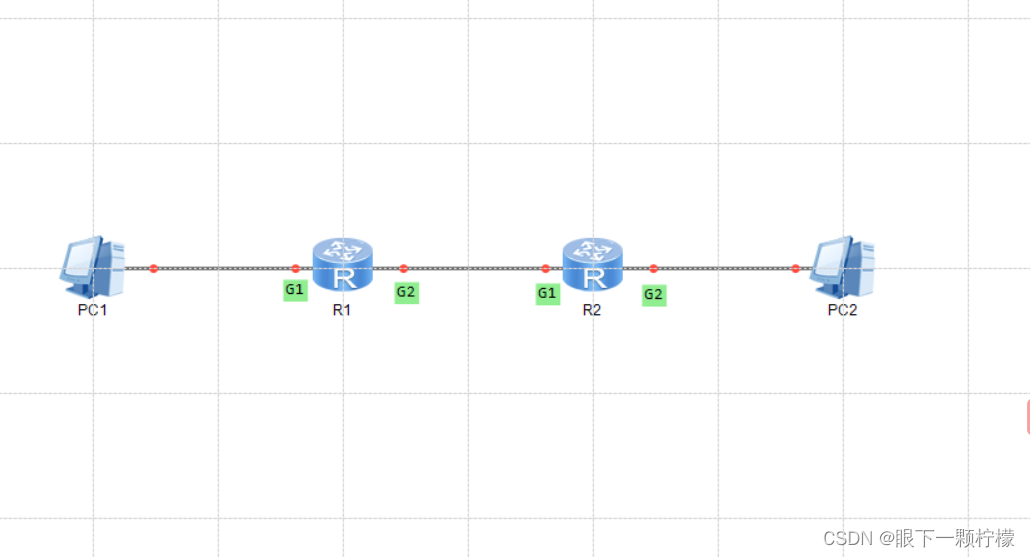

如上所示,非线性PC1到PC2包装过程
首先,ARP通过G1接口分析R1的MAC地址
首先封锁源主机(PC1)和目标主机(PC2)、PC1的MAC地址和G1接口的MAC地址,并向R1路由发送数据,数据到达R1后，先进行解封装，在包中检查目标主机PC2的IP地址,查询路由表，确定将传输到R2路由的路径。
ARP再次通过G1接口分析R2的MAC地址
将源主机(PC1)连接到目标主机(PC2),R1通过G2接口的MAC地址和R2通过G1接口的MAC地址第二次密封。并将数据转移到R2路由。数据到达R2后,首先进行分离,IP(PC2)用于查看数据包,查询路由表是一个直接连结的网络段,确定将传输到PC2的路径
3.通过ARP分析PC2的MAC地址
源主机(PC1)和目标主机(PC2)以及通过G2接口的R2的MAC地址和目标主机PC2被第三次封装并发送到目标主机PC2。
路由器的IP地址在 packet packet packing过程中总是一样,而MAC地址总是在变化。

如何配置静态和默认路径 ( Huawei )

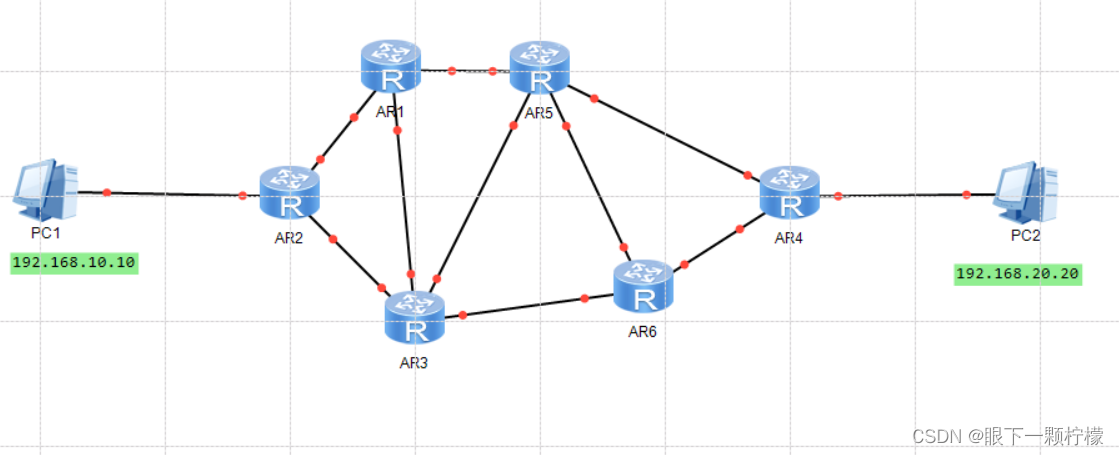

所以我们应该如何配置静态和默认路径,然后我们应该熟悉Huawei路由器的各种配置命令
获取路由器首先配置接口IP地址

流动路由:路由优先次序(优先次序越小)相同优先次序比较度量值,优先次序越小,如果相同,负载共享,多个链同时传输数据
直连 0
静态 60
ospf 10
IS-IS 15
rip 100
ospf ASE 150
IBGP 255
EBGP 255
[R1]ip路径静态24 默认优先次序为60,优先次序越小
[R1]ip route-static 192.168.1.0 24 11.0.0.2 preference 70
为备份配置浮动路径, 同时设置静态路径, 备份路径
取消操作用undo
最后验证服务器是否 pinging

总结

了解路由器的工作原理,以及静态和默认路由,关键是了解包包装过程(源IP,目的地IP不变,MAC地址正在改变。学会如何在ensp中配置静态路由器以确保两个主机之间的连接(必须记住Huawei路由器配置命令)
