路由概述

路由器的工作原理

根据路由表转发数据

路由表的形成：

路由器的工作过程：

默认路由

静态路由

路由器传输数据包的包装过程

Huawei路由器的各種配置指令

路由概述

从源主机到目标主机的传输过程允许将数据包转移到正确的目的地和设备选择传输过程中的最佳路径。

路由器的工作原理

根据路由表转发数据

接收包. 查看目的地地址. 匹配路由表. 找到传输端口. 向该端口传输

路由表的形成：

路由器在路由器中保持的一系列路由条目。 路由器根据路由表选择路径。

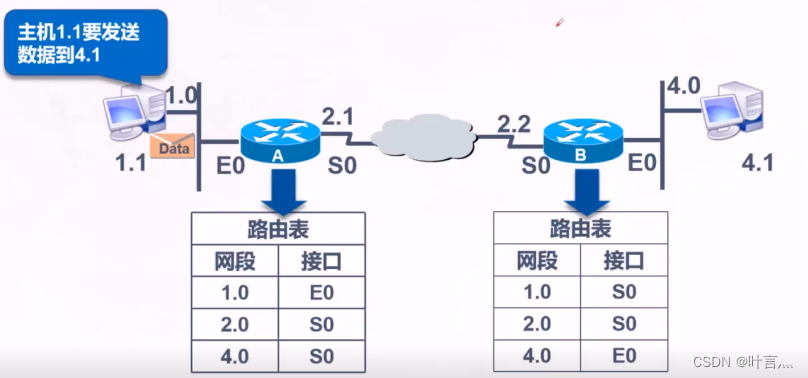

路由器的工作过程：

由于IP地址不在同一网络段,所以主要的机会是将数据包发送到同一段的网络交换路由器A。
(2)路由器A接收数据包并首先在数据包IP头上检查目标P地址,再找到自己的路由器。该包的目标IP地址是4.1,它属于4.0网络段,路由器A在路由表中检查到4。 0网络段的接口是S0接口。然后路由器A从S0接口传输数据包。
(3)网络中的每个路由器在这些步骤中传输数据,直到它到达路由器B,然后通过相同的传输方法从E0接口传输它,最后是主机4。

默认路由

默认路由默认路由是一种特殊的静态路由,路由器不能在路由表中找到目标网络的路由输入,路由器将请求转移到默认路由接口。

静态路由

它是由管理员手动配置的,是单向的,缺乏灵活性。

路由器传输数据包的包装过程

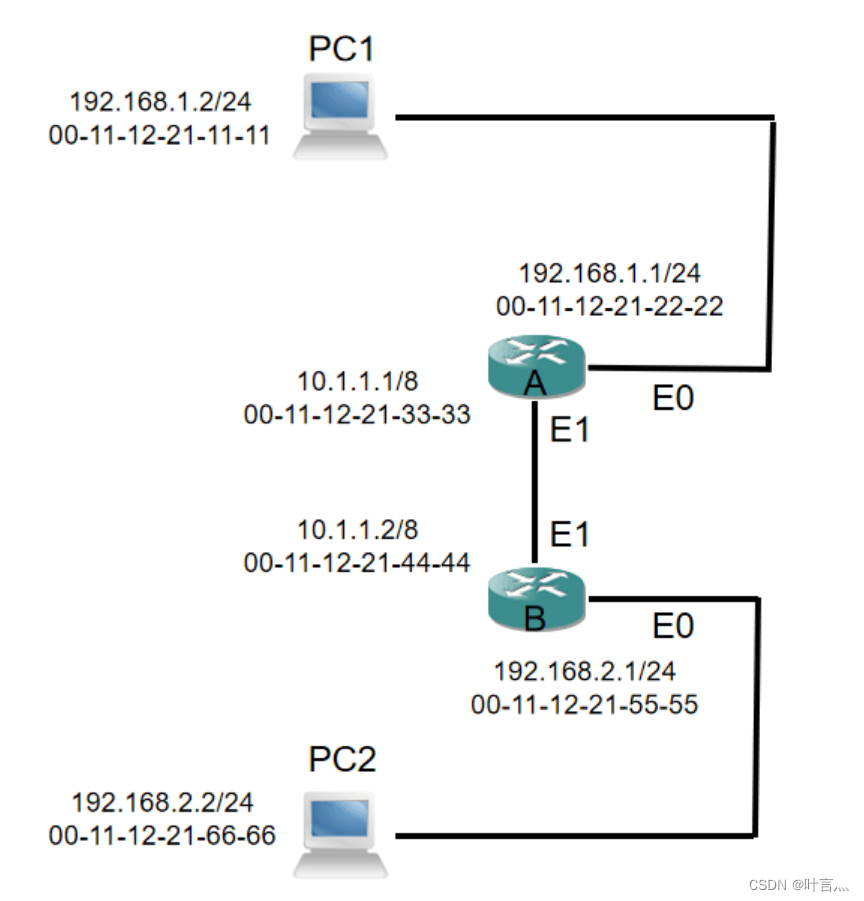

如图所示,PC1至PC2发送数据,路由器包的包装如下:

源IP目标;源MAC11-11目标22-22,首先通过ARP广播分析E0MAC地址进行初始加密

解包,查看数据包的目标IP,查询路由表,确认路由路径,给路由器B

ARP广播分析路由器BE1的MAC地址并进行二次封锁。 源IP目标,源MAC33-33目标44-44

解压缩和查看IP包,直接连接到网络段,通过E0传输到B主机

ARP广播分析了主机B的MAC地址,并进行了第三个加密。

IP地址在包装时总是一样,MAC地址在包装时总是一样

Huawei路由器的各種配置指令

首先为主机配置IP 、 加密和网络交换机,然后让路由器首先配置接口IP地址

int g0/0/0

ip add 192.168.1.1 24

dis ip int b 查看相应的接口地址,接口状态

ip route-static network number subnet mask next jump ip

dis ip路由表查看路由表
