90、网络硬件一文通

今天,宽带网络主要基于Ethernet拓扑,物理上包括服务器、工作站、集群器、开关、路由器、网络卡、RJ45晶体头和网络线。 许多朋友想了解一些本地网络的硬件组成部分以及相关硬件的安装设置。

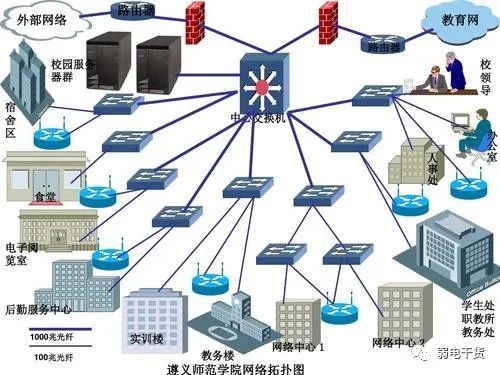

一、网络硬件概述

1、服务器和工作站

大多数时候,服务器是网络的核心(当然,对对的网络也不可能有服务器)。作为普通办公室、教学等应用服务器,可以使用较高的一般配置的普通计算机,注意,内存和磁盘空间应该略大一些,主板 、 机箱和其他配件也应购买品牌产品,保证质量稳定可靠，而且不需要花太多钱买麦克风、显示器和多媒体。如果资金没有问题,或实施高要求(如证券交易);最好使用专用服务器。

专业网络服务器与普通计算机的主要区别在于,专业服务器具有更好的安全性和可靠性,更注重系统I/O吞吐能力,并且一般使用双功率、热插件、SCSI RAID磁盘等技术。

工作站实际上是普通的计算机,有386或以上文件的计算机可以作为组网的工作站使用。一般来说,根据具体情况,例如资金、应用程序等,当时流行配置的计算机被用作工作站。网络工作站可以在没有软盘驱动器和光盘驱动器的情况下配置,硬盘可以选择较小的容量,这不仅可以充分利用服务器的资源,节省资金，还可防止病毒感染，保证网络安全。

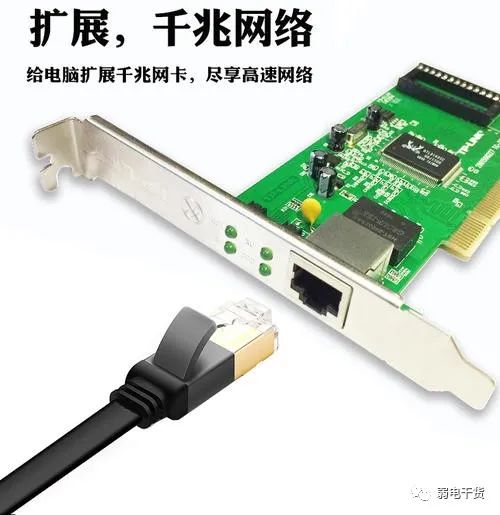

网络适配器(网络卡)

网络卡的主要功能是将计算机数据转换成通过介质传输的信号。 当网络适配器传输数据时,它首先从计算机接收数据。

左边的ISA接口网络卡,左边的EPROM用于启动无磁盘站

注意BNC接口用于卡片和细线

从总线结构看，ISA接口网络卡现已基本上被取消,PCI接口通常使用,还有PCMIA接口用于笔记本电脑专门的网络卡。网卡的端口方面，以前的BNC头(T型连接器,用于连接轴向电缆)和AVI(粗电缆连接器)的广泛应用,目前已基本被淘汰。现在网络卡主要使用RJ-45连接器,类似普通电话电缆连接器(RJ-11),但要大一些，它使用了四个导线的双线电缆。从数据传输方式看，现在网络卡支持所有双重工作模式,所谓“全双工”，简言之,当A向B发送数据时,B也可以向A发送数据。网络卡与主机之间的数据传输方式,使用总线主机模式;不能占用CPU资源,因此速度很快。

网络卡上的RJ45接口和指示灯

3.传输媒体(网络)

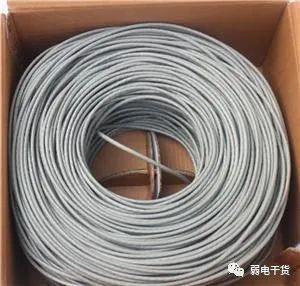

常见的网格线是细轴线、粗轴线、双线、光线等。以前,轴承电缆更常被使用,主要是由于轴承电缆的网格结构成本低,但单个电缆的损坏可能会使整个网络瘫痪,维护也难，这是一个几乎被淘汰的网络形式。

下面是双线的介绍.根据最大传输速率,两线线分为三个类别:三类、五类和以上五类。三种双线的速度是10Mb/S,五种双线的速度可以达到100Mb/S,超过5个类别至155Mb/s,它可以适应未来多媒体数据传输的需求。双线电缆也分为屏蔽双线电缆(STP)和非屏蔽双线电缆(UTP)。STP双线内部有一层皱纹的防护金属材料,还有更多的金属铜线用于接地,因此,其抗干扰性比UDP双线强。但价格也要贵很多。对于UTP双绞线，电阻通常在1MHZ时100Ω,中心核心线24AMG(直径0.5mm),每个双线的最大传输距离是100米.因为电线主要涉及建筑结构和室内装饰,因此在布线完成后，重写一条线程是很困难的,所以即使你的网络卡是10Base-T,但是在规划网络时，考虑到未来的需求,因此,建议使用5种或以上类型的双线。

双绞线

还有RJ45晶体头,用于连接双线和RJ45网络卡接口。这些头的质量不好,直接影响到网络的稳定性。

水晶头

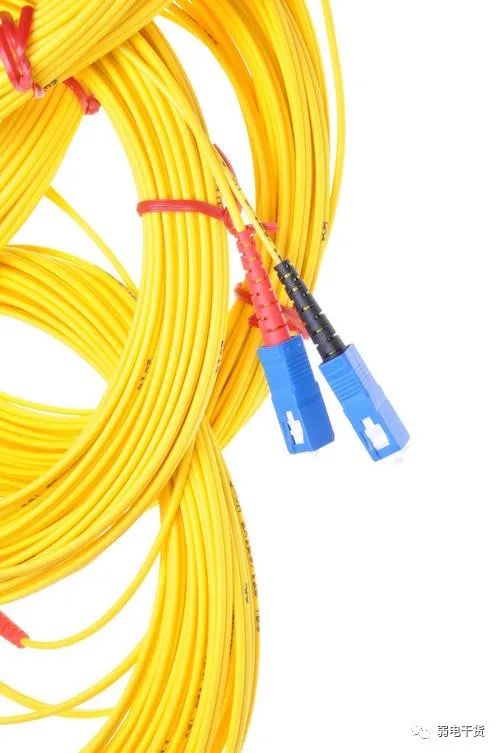

光纤是一种新型的传输媒介,与铜质介质相比，光纤有明显的优点.因为纤维不会向外界发出电信号,因此,光纤媒体网络的使用既具有安全性,可靠性和网络性能都大大提高了。光纤传输的带宽远远超过铜线缆,纤维支持最大连接距离达2公里,建立大规模网络是不可避免的选择。现在有两种不同的纤维,它们分别是单模纤维和多模纤维。(所谓的“模型”指一种束光进入纤维的一定角度。多模式光纤使用LED作为光发射设备.一种单模式光纤被用作激光二极管(LD)。多模式光纤允许多个光束通过光纤.因为不同的光线在不同的角度进入纤维,因此,达到纤维末端所需的时间也不同。这就是我们通常所说的扭曲。色散限制了多模纤维的带宽和传输距离。正是基于这种原因，多模式光纤通常用于同一个办公楼或相对邻近地区的网络连接。单模式光纤只允许一个光束通过光纤。因为只有一种模态，所以不会发生色散。单模式光纤数据传输的质量较高,传输距离更长。单模式光纤通常用于连接办公楼间或更广泛的地理分布网络。

如果光纤被用作传输介质,则应该增加光端接收器等额外设备,价格更昂贵,不适用于一般用途。

光纤和光端设备

4、中继器和桥接器

众所周知,无论使用什么传输介质,其传输距离都是有限的。(粗轴线的每段最大距离为500米,薄的轴承电缆长180米,双线长100米),超过这些距离，必须使用继电器来延长距离,继电器的功能是将信号分解为不完整的,经过整理后，重新生成完整的信号并继续传输,虽然继电器可以延长传输距离,但传输带宽不会改变。

至于桥梁:传统的桥梁只有两个港口,它用于连接网络的不同部分。(网络段可以与继电器分开,可以与桥梁或路由器分开),桥具有信号滤波的功能,此外，每个桥上的港口都有特殊的带宽,传统的共享集权器的带宽由集权器上所有端口的平均分布。

5、交换机、集线器

收集器可以看作是多端继电器,是共享带宽式的，其带宽由其终端平均分布,总带宽为10Mb/s的集群器,当同时连接到4个工作站时,每个工作站的平均带宽只有10/4=2.5Mb/s。一个开关也被称作开关连接器:它可以被想象为多端桥。每个端口都有自己的特殊的带宽,例如,一个10Mb/s可调集aggregator,每个端口的带宽为10Mb/s。开关和连接器遵循IEE 802.3或IEE802.3u,它的媒体存储方法是CSM/CD。它们之间的区别为：

集线器为共享方式，共享相同的带宽的机器共享相同的网络段,通过碰撞检测进行传输,同一网络中越多的计算机,传输碰撞也越多，传输速度会很慢;交换机的每个端口是固定的带宽,有独特的传输方式，传输速度不受计算机增加的影响,它独特的NWAY,完全双重功能增加了交换机的使用范围和传输速度。

集线器

目前,开关和连接器一般是自适应的(自动感知或自动谈判)。它可以自动适应100M和10M的速度。这些开关和连接器以下列顺序适应工作速度:100M全双plex,100M半双工，10M全职10M半职。IEE 802. Auto-Negotiation在3u中已有规定。优点是,没有用户参与设置,以最快的速度自动连接.

此外,通常有撞击灯在收集器上。由于以太网, CSM/CD协议被采用。传送过程中可能发生冲突,此时，碰撞会闪烁.如果碰撞太频繁,说明网络负载已经很重,需要调整或升级网络.

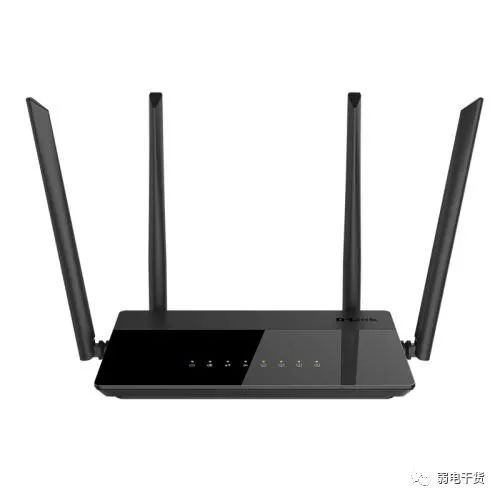

6、路由器

路由器是网络中连接网络的关键设备.作为不同网络的连接枢纽,路由器系统是基于TCP / IP的国际互联网络互联网的主要网络.也可以说，路由器是互联网的支柱。其处理速度是网络通信的主要瓶颈之一,其可靠性直接影响了网络互连的质量.因此，在公园网络、区域网络、甚至整个互联网的研究领域,路由器技术一直是核心。路由器在相互连接的网络中至关重要。这是因为它在网络层中,一方面,它可以跨越不同的物理网络类型(DDN、FDDI、Ethernet等),另一方面,整个相互连接的网络被分成逻辑上独立的网络单元。网络具有一定的逻辑结构.

路由器的基本功能是发送数据(IP包)到正确的网络,具体包括:IP包的传输,包括数据包的路径和传输;分网隔离,抑制无线电风暴;维护路由表,与其他路由器交换路由信息,这是IP包传输的基础;IP包的错误处理和简单的拥挤控制;IP包的滤波和内存功能。

网络安装及安装概览

1.安装和安装网络卡

对ISA接口网卡，首先,在DOS下运行网络卡自驱动安装程序,把中断号从3改为5或9或11。(避免与主板COM2接口发生冲突),记录修改的中断号码和I/O地址,在Win98中修改网络卡资源,为了 确保 两 项 修订 结果 一致,网卡才能正常工作。然后将适配器添加到Win98网络设置中,您可以安装网络卡驱动程序。即时插件PCI网络卡,在将网卡插入主机后,当机器开关时,通常会检测到网络卡,Windows 98 自动分配资源并提示您安装驱动程序。 如果有问题，在控件面板上单击添加新的硬件,以手动安装,否则,调整板 BIOS 设置并尝试更改 PCI Slot 。

2 、双绞线的制作

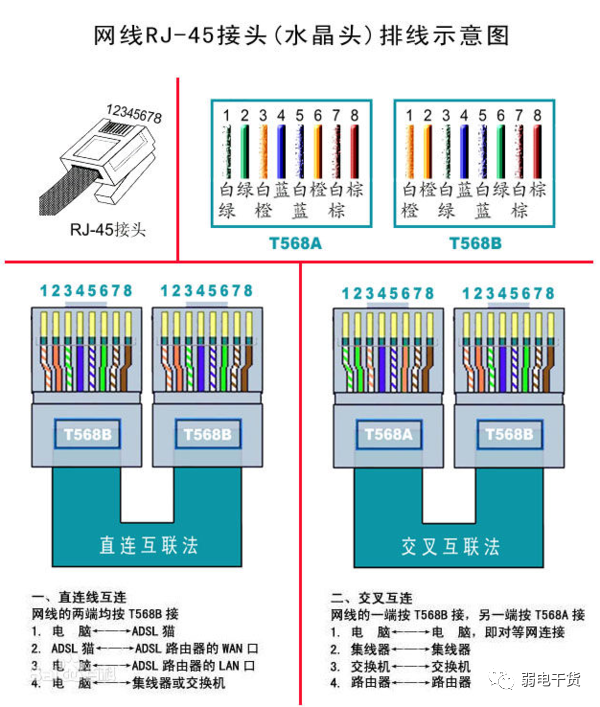

为了适应未来的发展,电线必须符合EIA/TIA568B标准,只要电线的两端是按照下列顺序制造的。

1英尺2英尺3英尺4英尺5英尺6英尺7英尺8英尺

白色橙色 橙色 白色绿色 蓝色 白色绿色 白色棕色

对于100Base-T或10Base-T网络,只能使用RT-45互连的第1、第2、第3和第6端子,网络卡端子功能定义如下:

属性函数定义

1　　　　发送数据

2　　　　发送数据

3　　　　接收数据

6　　　　接收数据

4.5.7.8.保留

agregator的论点是完全相反的,发送数据接收数据,反之亦然。 同样重要的是,在连接两个 agregator或两个机器的两个电线时,需要1、3、2和6个开关。

通过使用双线作为传输介质,网络的每个分段的最大长度不得超过100米。 制造双挂架时,必须使用RJ-45压线夹。 制造双挂架并不容易,必须遵循某些标准,具体如下:

拆卸双吊架的外皮至少2厘米.调整双线电缆的各线,就会呈现平行状态，绿色需要穿过白色和蓝色的线,然后修剪顶端，之后,剩余的总长度应该是约14厘米。按要求在RJ-45连接器内放置可调的双线线,用压线钳压紧，制作双线后,不应暴露皮肤的外形,而且不易产生松动，完成之后,你可以试着拉动它。为了确保双线的导电性,它可以在生产后使用通用计量器或专用测试设备进行测试。

3、组建局域网

要组建局域网络，使计算机相互通信,他们必须联系起来。如今,星形连接通常被使用。计算机通过连接器连接在一起.这个网络的优点是,当网络中的任何节点被破坏时,不会影响整个网络,宽带网络比星际网络更经济.但基于巴士的网络只能实现半双功能,而且不利于进一步的扩张,这是一个即将消除的网络结构.

总线结构的网络

星际网络的连接简单,只需将一个好的双线端插进主机网络卡RJ-45端口,另一端可以连接到收集器中.这样,将其他计算机连接到收集器,这是通过一个小硬件连接到本地区域网络实现的。如果新增集线器，为了确保新的集群器与原来的本地网络结合,我们必须用跳绳连接这两个收集器.

10M Ethernet应遵循5-4-3规则。在10M网络中,总的来说,它可以分成五个部分,有四个继电器连接起来,允许三个网络段有设备,其他两个段只是传输距离的延伸.在10BSE-T网络中,只允许4个HUB。可以使用一个可堆叠的聚合器,如DE1824等堆积式收集器,可以堆叠8个，逻辑上, 这些八个HUB堆可以被视为一个HUB.也可以使用开关和HUB连接。避免5-4-3规则,而增加端口数。

重要的是,堆积器的堆积和堆积是不同的,堆栈方法采用制造商的堆栈线,堆积聚合器是逻辑上一个聚合器,它不局限于5-4-3规则。交叉电缆(1, 2, 3, and 6)用于互连。受5-4-3限制，只有四个集合体可以分类。

4、网络设置

硬件构成了本地网络,安装网络卡驱动程序后,网络还不能使用，你必须做一系列设置并附带网络协议.以WIN98的设置为例:您需要打开控制面板并双击“网络”启动“网络”属性对话框,按“添加”钮，在“下列网络组件已安装”栏下,添加下列组件:Microsoft Network User Network Card Driver,NetBEUT协议,TCP/IP协议等。许多文章已经谈到了具体的设置过程,这里不再细谈。

以下为参考的路由器设置的简要描述:

有两种配置路由器的方法,首先是通过路由器的配置端口,使用微型计算机或终端,其次,使用网络来通过电话网命令配置,然而,使用第二种方法,要求用户正确配置路由器接口的IP地址。第一个方法更普遍,其配置方法如下：

1.通过 Konsole配置配置环境

步骤1:如下图所示,建立本地配置环境，只需通过标准RS232电缆将微机(或端口)的串行端口连接到路由器的配置端口;如果建立远程配置环境,如图2-2所示，模块必须分别连接到微机串口和路由器配置端口.然后通过电话拨入连接。

步骤2:安装Win操作系统,准备个人电脑;

步骤3:通过随机提供的配置端口电缆连接PC的序列端口1到路由器的控制台端口,然后打开PC和路由器的电源。

第四步:用电脑创建超级终端。开始→程序→附件→通讯→超级终端。用鼠标双击 Hypertrm文件,然后输入要建立的超级终端的名称,然后选择一个图标,选择“直接连接到1号端口”选项,设置通信端口(设置端口通信参数:通信速度9600bps,8位数据位,1位停止位,无奇偶校验，无流控，终端类型:VT100,二进制传输协议:Xmodem/CRC。),鼠标点击确定后，PC端口正确地连接到路由器.然后你可以使用路由器配置命令来配置路由器。
